Абиссинский колодец из пнд 32 трубы гидробурением + изготовление фильтра на пнд

Способы самостоятельного создания абиссинской скважины

Услуги специализированных компаний, выполняющих бурение на воду и даже аренда спецтехники – достаточно дороги. В то же время существует несколько способов, как сделать абиссинский колодец своими руками.

Бурение

Этот способ используется часто для прохождения грунта до плывуна, как называют насыщенный водой песчаный слой, который из-за своей рыхлости может осыпаться сразу после продвижения в нем бура. Чтобы избежать этого, бурение скважины совмещают с погружением обсадной трубы.

Буры для производства абассинской скважины иглы можно сварить в домашней мастерской. Оптимально использовать две модификации:

• рамочный бур, представляющий собой П-образную конструкцию, и использующийся для прохождения плотного глинистого слоя,
• рамочный бур с цилиндром, который установлен внутри рамки и служит для сбора и последующей эвакуации грунта из канала.

Ширина бура любого типа должна соответствовать диаметру обсадной трубы.

Технология бурения достаточно проста – прохождение слоев грунта осуществляется последовательно, с постепенным наращиванием рабочей части штангами. На этапе бурения буром с цилиндром лучше использовать лебедку (покупную или собранную самостоятельно из стартера и троса, оснащенных ограничительными шайбами и установленных на подставку). Такое приспособление позволит легко извлекать из канала бур, штанги и скопившийся в цилиндре грунт, которые в сумме дают немалый вес.

Забивка бабкой с подбабком

Подбабком называют конусообразный элемент, закрепленный на штанге с помощью упорной шайбы. Несложная конструкция позволяет достичь максимальной эффективности.

Скользящая по штанге бабка, падая после подъема, отдает подбабку энергию, благодаря чему штанга входит в грунт. Для того чтобы избежать разрушений, конус подбабка должен быть изготовлен из более прочного материала, чем бабка. Упорная шайба не дает конусу слететь со штанги даже при очень сильных ударах. Напротив, в это время он «садится» еще прочнее.

Забивка абиссинского колодца с помощью бабки с подбабком

Забивка бабкой с заглушкой

Для реализации этого способа используют не скользящую по штанге, а торцевую бабку. Для защиты резьбы штанги в верхней части устанавливается заглушка. Рекомендуется использовать бабки от 30 кг и более.

Забивка штангой

Оборудование для забивки штангой – шестигранные пруты, диаметр которых позволяет поместить их в колонну. Каждый из них снабжается резьбой для наращивания длины (внутренней с одной стороны и наружной с другой). Для надежности крепления длина участков с резьбой должна быть не менее 2 см. Процесс забивания обсадной трубы, погруженной в пробуренную скважину, заключается в бросании прута в полость штанги.

Забивка скважины иглы штангой

Что такое абиссинский колодец

Возникновение абиссинского колодца имеет спорную историю, по одной из версий, такие источники воды использовали англичане во времена колониальных завоеваний в Северной Америке, а именно в Абиссинии (от чего и пошло название), сейчас это Эфиопия.

Как и любое другое удачное изобретение, абиссинская скважина получала распространение во всем мире. По другой версии, изобрел колодец такой конструкции американец (Нортон) в 19 веке.

Абиссинский колодец известен под разными названиями, например, абиссинская скважина на воду, скважина игла, абиссинский трубчатый колодец, скважина на песок, забивная скважина.

Абиссинским считается колодец, пробуренный особым методом. Представляет собой трубу малого диаметра (дюйм-полтора) длиной 10-20 метров, забитую в землю. Поднятие воды осуществляется вакуумным способом, посредством ручного или электрического насоса.

Питьевая вода из абиссинской скважины добывается из поверхностных водоносных слоев, наполняемых за счет осадков, минеральный состав которых благоприятен для организма человека (мало марганца, солей железа и тд).

Проходя через грунт и песок, вода фильтруется от вредных примесей. Считается, что вода из абиссинского колодца лучше, чем из глубинной скважины.

Что нужно учитывать при создании колодца

К сожалению, обустроить абиссинский колодец можно не на любом участке. Причина тому в некоторых ограничениях, касающихся глубины водоносного слоя, типа грунта, количества воды и её качества. Разберёмся с этим более подробно:

Абиссинский колодец бурят до первого водоносного слоя, но глубина его залегания не должна превышать 8 м. Если вода находится глубже, поднять её наверх без мощного насоса будет затруднительно, а скважину-иглу можно оборудовать только ручным поршневым насосом. Чтобы понять, насколько глубоко проходит водоносный слой, возьмите 15-метровую верёвку с грузом и проверьте несколько колодцев, расположенных по соседству. Не менее важным фактором является состав почвы на участке. Пробурить скважину в мягком и лёгком песчаном грунте не составит никакого труда, тогда как на тяжёлую глинистую почву придётся потратить больше усилий

Если же земля на участке каменистая и содержит множество крупных валунов, возможно, от создания абиссинского колодца лучше вообще отказаться

При обустройстве скважины-иглы следует обратить внимание и на то, соответствует ли вода санитарным нормам. Дело в том, что в верхний водоносный слой часто попадают различные загрязнения, источниками которых являются соседские выгребные ямы, поля, насыщенные нитратами и пестицидами, расположенные поблизости заводы и фабрики и т.п

Наиболее уязвимым становится водоносный горизонт, расположенный на глубине до 15 м

Качество воды следует проверить ещё до начала бурения скважины, а для этого образцы жидкости можно взять из соседних колодцев. Воду нужно сдать на химический и бактериологический анализы, причём делать это лучше в конце весны, когда грунт насыщен максимальным количеством удобрений

Ещё один параметр, который стоит принимать во внимание – это дебит скважины. Дебит – это предельный объём воды, который можно получить из скважины за 1 час

При обустройстве абиссинского колодца этот показатель будет зависеть от насыщенности водоносного горизонта. Забивная скважина способна давать от 0,5 до 4 м³ воды в час, и если кто-то поблизости уже имеет на своём участке абиссинский колодец, лучше выяснить, на какой объём воды можно рассчитывать.

Наиболее уязвимым становится водоносный горизонт, расположенный на глубине до 15 м. Качество воды следует проверить ещё до начала бурения скважины, а для этого образцы жидкости можно взять из соседних колодцев

Воду нужно сдать на химический и бактериологический анализы, причём делать это лучше в конце весны, когда грунт насыщен максимальным количеством удобрений

Ещё один параметр, который стоит принимать во внимание – это дебит скважины. Дебит – это предельный объём воды, который можно получить из скважины за 1 час

При обустройстве абиссинского колодца этот показатель будет зависеть от насыщенности водоносного горизонта. Забивная скважина способна давать от 0,5 до 4 м³ воды в час, и если кто-то поблизости уже имеет на своём участке абиссинский колодец, лучше выяснить, на какой объём воды можно рассчитывать.

Особенности конструкции и способы изготовления иглофильтра

Первый забиваемый сегмент водопровода и есть та самая «игла», благодаря которой скважина получила свое наименование.

Иглофильтр можно изготовить из различных материалов. Чаще всего используют стальную трубу диаметром 50-60 мм, оснащенную коническим заостренным наконечником. В случае применения трубы большего диаметра для обустройства скважины подачу воды на участок можно обеспечить с помощью пластиковой трубы, которую размещают внутри стальной.

Экономически целесообразно применить оцинкованную толстостенную трубу в виде отрезков длиной 1,5 -2 м. Для удобства монтажа устройства на обоих торцах трубы нарезают резьбу, что позволяет наращивать длину погружаемого устройства при глубоком залегании водоносного слоя.

На один из концов трубы навинчивают заострённый наконечник, изготовленный из болванки диаметром на 20-30 мм больше, чем диаметр трубы, что облегчит погружение всей трубы в грунт. Для надежности крепления наконечник приваривают к торцу трубы.

Заостренную коническую часть наконечника можно закалить и провести низкий отпуск для повышения ударной прочности. Верхнюю часть наконечника не следует закаливать, во избежание хрупкого разрушения в процессе забивания ударами штанги. Для получения хорошего эффекта термообработки наконечник следует изготовить из среднеуглеродистой хромистой стали.

Состоит абиссинский колодец из деталей:

1. наконечник
2. фильтр
3. муфта стальная с резьбой
4. муфта с зажимом
5. баба
6. блок с веревками
7. труба

Технология установки абиссинского колодца простая. Её осилит любой мужчина.

Обязательно учитывайте два основных условия.

Первое – водоносный слой должен находиться около девяти метров ниже поверхности почвы. Вы сможете узнать об этом у своих соседей, кто имеет колодцы. Второе — почва должна быть песочной или иметь состав из крупного песка и щебня. Иначе Вы не сможете пробить каменистую почву без привлечения спецтехники. Далее запаситесь основными элементами для абиссинского колодца: Уплотнителем из резины. Фильтром из мелкой решетки. Наконечником из закаленной стали. Соберите магистраль – сборная труба, подающая воду. Муфтой для перемычек трубных отрезков. Насосом для ручной откачки поршневого механизма. Клапаном приема воды. Затем выполняем остов для абиссинского колодца. Несущая конструкция абиссинской скважины делается с помощью одно-двух дюймовой трубы. Эту конструкцию затем забивают в землю

Важное условие — забойная трубка должна быть с больший диаметр, чем трубы скважины. Если этого не сделать, то перемещение труб на глубину станет невозможным

Последовательность работ с трубами. В месте, выбранном под колодец, необходимо выбрать грунт в яме диаметром в один метр. Первая труба, магистраль, вбивается в землю с помощью чугунной бабы или ударов штанги. В дальнейшем она вкручивается в землю при помощи рамочного бура. При этом необходимо постоянно извлекать породу. После установки первого отрезка трубы, его следует укрепить в яме, землю вокруг него утрамбовать, подсыпая грунт. На нижний отрезок, конец которого имеет резьбу, наворачивается следующий отрезок трубы. Затем навинчивается следующий и так далее. Общая длина труб соответствует глубине залегания водного пласта. Когда фильтр опустится до водяной жилы, вода в шахте поднимется на один метр. Для первичной фильтрации воды на трубе необходимо высверлить отверстия по 10 мм в шахматном порядке, с отступом в полметра. Чаще нельзя – теряем прочность. На край нижней трубы наворачивается конусовидный острый наконечник, длиной 200-300 мм с прорезями для воды. Далее перфорированную трубу следует обмотать нержавеющей проволокой, после чего наложить сетку из нержавеющей стали или пластиковой — это фильтр, не пропускающий мелкий песок. Припаивать металлическую сетку необходимо специальным флюсом или оловянным припоем, не содержащим свинца. Не следует использовать вещества, отравляющие воду. В местах соединения труб следует использовать герметичные прокладки, в противном случае, будет происходить подсос воды, что непременно скажется на эффективности работы скважины. Чтобы обеспечить достаточную прочность на стыках труб, необходимо использовать льняную пеньку, пропитанную масляной краской. Завершающие технологические процессы создания абиссинского колодца: Промываем под давлением фильтр от глины. На верхнем конце трубы устанавливаем водяной насос, который помогает поднять воду из глубины земли и выкачать верхний слой до его полного осветления. Фиксируем насос при помощи фланца на обсадной трубе или при помощи резьбового соединения. При монтаже нужно постоянно следить за уровнем воды. Когда вода поднимается вверх, следует подумать о герметичности соединения труб, которая может быть нарушена вследствие их разгерметизации, либо забивки скважины. Следует устанавливать стальные муфты с качественной резьбой. Для того чтобы сточные воды не смешались с питьевой, необходимо строить колодец на бетонном фундаменте, который будет возвышаться над поверхностью земли.

Технология бурения абиссинского колодца

Для устройства скважины чаще всего выбирается способ, требующий приложения физических усилий – ударное бурение. Какие инструменты потребуются для работы? Самый простой и примитивный – кувалда. Четкие удары по трубе способствуют ее забиванию в землю. Основной минус метода – сложно контролировать ось приложения силы, поэтому труба в любой момент может искривиться.

Забивание бабкой – более цивилизованный способ. Установить инструмент для ударов можно непосредственно на трубе или оборудовать конструкцию из треноги и системы блоков. Бурение абиссинского колодца происходит по следующей технологии:

1. На выбранном участке снимает верхний сухой слой земли, оборудуется приямок для первого отрезка трубы. На него приваривается или накручивается острый наконечник, немного превышающий диаметром саму трубу.
2. Для первой части трубы, имеющей длину около 2 м, рекомендуется пробурить шурф ручным садовым буром. Это позволит добиться устойчивого положения колонны. К верхней части трубы прикрепляется подбабок – конструкция в форме цилиндра, на которую будут приходиться удары.
3. Бабка – забивной механизм из металла, весом 30-50 кг. Она изготавливается в виде трубы с ручками или тяжелого блока, закрепленного системой блоков треноге. От кувалды механизм отличается равномерностью наносимых ударов. Тренога из деревянного бруса или металлического уголка устанавливается на шурфом. В ее верхней части крепится бабка, которая поднимается канатами, и отпускается для удара. Последовательное падение груза на подбабок заставляет трубу опускаться.
4. Перед присоединением следующего отрезка резьбовая часть подматывается льном или обмазывается герметиком. Такая процедура обеспечит герметичность муфтового соединения. Подбабок переставляется на следующую трубу, которую предстоит забивать в землю.

Конструкция для бурения

Наращивая отрезки труб равные по длине 1 м, считают примерную глубину проходки. Когда она достигает расчетного нахождения водоносного слоя, начинают наливать жидкость внутрь колонны. Если она быстро уходит, нужный горизонт достигнут.

Определить время окончания бурения можно и по скорости проходки. На водоносном пласте она существенно возрастает. После него расположен слой глины, где движение снова замедляется

Важно не пропустить этот момент

Как выбрать сетку для фильтра абиссинского колодца

Сетка для скважины иглы нужна специальная – галунного плетения. На вид такая сетка – как металлическая ткань. Галунное плетение подразумевает ромбовидные ячейки – они не забиваются песчинками, которые имеют в основном форму куба. Существуют различные виды фильтрующих сеток, с разным размером ячеи – для разных песков. В идеале сетку нужно подбирать, зная фракцию песка в водоносном слое. Фильтр должен пропускать около 30-40 % песка. Тогда при прокачивании скважины мелкие фракции песка выйдут с водой, более крупные же – образуют естественный фильтр вокруг нашей иглы.

Фильтрационные сетки бывают металлические и синтетические. Самые мелкозернистые металлические сетки имеют маркировку П60 и рассчитаны на пылеватый песок. Синтетические же сетки бывают еще более мелкого плетения – до П200. При этом брать самую мелкую сетку «с запасом» не рекомендуется – чем мельче сетка, тем хуже будет дебит скважины. Мельчайший песок под напором воды спрессовывается вокруг фильтра иглы, препятствуя движению воды.

Труба разрезается на куски по 1-1,5 метра, на концах нарезается внешняя резьба. Соединяться трубы будут муфтами соответствующего диаметра. Короткие куски трубы нужны для того, чтобы удобнее было забивать ее в землю.

Способы соединения буровых труб

Для проходки больших расстояний бур под воду удлиняют с помощью полых стальных труб стандартного диаметра 21,3, 26,8 и 33,5 мм длиной от 1500 до 2000 мм, которые соединяют между собой следующими способами:

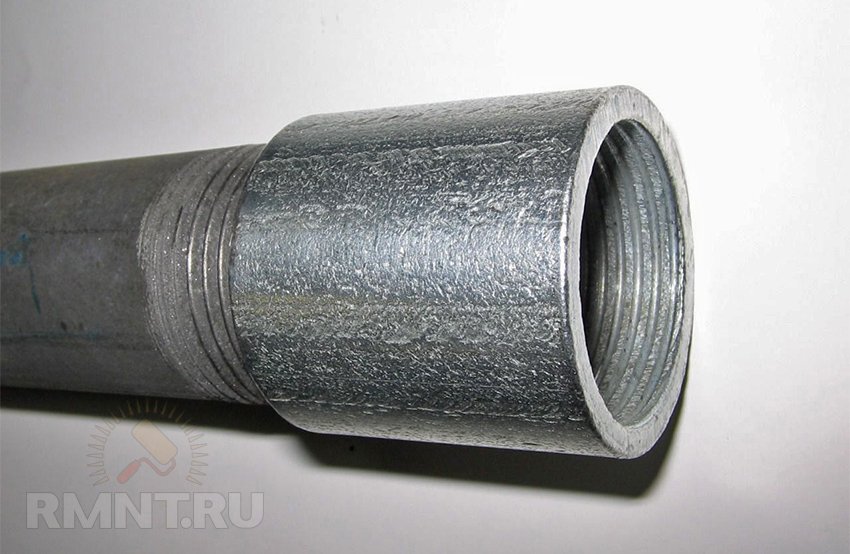

Резьбовой. В данной технологии для соединения используют наружную резьбу, которую нарезают на одном трубном конце, и внутреннюю на переходных муфтах, представляющих собой короткие цилиндрические отрезки с диаметром, соответствующим нижней точке трубной резьбовой насечки. Нарезку проводят вручную плашками с помощью плашкодержателей по старой советской методике или современными более удобными приспособлениями — круппами. После нанесения резьбы на внутреннюю сторону переходных муфт и наружную оболочку труб с одного конца, к их другому краю приваривают муфту, удлинение производится накручиванием последующих труб в муфты предыдущих.

Болт и резьбовая муфта. При данном методе к одному торцу трубы приваривают болт большого диаметра, а к другому — длинную гайку в виде муфты с внутренней резьбой, соответствующей наружной у болта, при соединении трубных элементов их накручивает друг на друга до упора. Технология напоминает стыковку выпускаемых заводским способом буровых штанг, заводские соединительные головки можно приварить или прикрутить к резьбе вместо болтов и муфт.

Болтовое соединение и головки для буровых штанг

Штифтовой. Стыковка труб с помощью штифта — наиболее оптимальный метод, обеспечивающие высокую скорость соединения и разборки удлиняющих штанг, для его реализации к одной стороне каждой из труб приваривают внутреннюю муфту, надевают на нее следующую трубу и сверлят в них отверстия на некотором расстоянии от края. Затем просовывают в сквозной канал двух состыкованных труб штифт, препятствующий их рассоединению.

Недостатком штифтового крепления является возможность выпадения из отверстий, самым простой вариант устранения этого недостатка — использование для крепежа резьбового болта с гайкой. Правда, данное решение неэффективно для быстрого соединения, к тому же при использовании в земле резьба постоянно забивается грязью, что значительно замедляет сборку и разборку удлиняющего трубопровода. Более эффективно использование штифта с фиксатором, представляющим собой врезанную в его торец поворотную пластину по аналогии с конструкцией, применяемой для сборки строительных лесов. Но и эта система также имеет недостаток, связанный с использованием отдельных элементов, которые могут быть утеряны, также при вращении труб удлиняющей штанги в жестком грунте высока вероятность деформации и повреждения ослабленных штифтовых концов с ограничивающими пластинами.

Конструкции штифтов

Лучший метод решения проблем, связанных с недостатками штифтовых соединений — использование специальной конструкции, в которой к трубе напротив сквозного отверстия приваривается п-образная пластина со вставленным штифтом, а в его корпус через проделанный сквозной радиальный канал вставлен ограничительный штырь. Ограничитель препятствует потере штифта с выпадением его из узла, а также является элементом, с помощью которого двигают штифт по сквозному отверстию, соединяя и размыкая трубопровод. Также наружная п-образная стальная пластина защищает штифт и ограничитель от повреждений при вращении в земле.

Если приведенная выше конструкция кажется слишком сложной для изготовления в бытовых условиях, неплохим вариантом является приобретение штифта заводского производства для крепления почвенных буров, представляющего собой болт с гладкими стенками, в шляпке которого просверлено отверстие и вставлен жесткий проволочный ограничитель, огибающий трубу и одеваемый с другой стороны на торец гладкостенного болта.

Вариант быстрого соединения скважинного бура штифтами

Подготовка к бурению

Перед тем как приступать к бурению, нужно приготовить все конструктивные элементы иглы:

• основную трубу;
• наконечник;
• фильтр.

Главный элемент забивной скважины это труба, поэтому не стоит на ней экономить. В идеале, она должна быть сделана из нержавейки. Диаметр берется 1-1,5 дюйма – в большем нет необходимости.

Подготовительные работы проводятся в такой последовательности:

• труба режется на отрезки 1,5-2 метра; Трубы
• затем нужно сделать фильтр. Его длина составляет от 500 до 1500 мм. Для этого, на первом отрезке трубы сверлятся отверстия диаметром 5-6 мм с шагом в 10-20 мм в шахматном порядке;
• после этого, участок с насверленными дырками нужно по всей длине обмотать сеткой. Лучше, если она будет также из нержавейки. Для надежности, она припаивается к основе. Если же сетки нет, то можно намотать на колонну тонкую проволоку – на качество работы это не повлияет;
• следующий важный элемент – это наконечник. Он делается в виде конуса из металлического целика. Проще всего, обратиться к токарю – т.к. без специального инструмента его сделать не получится. При изготовлении, нужно придерживаться двух правил – диаметр иглы должен быть большим, чем основная колонна, и делать его лучше из того же материала, т.е. из нержавейки;
• теперь нужно подготовить части труб – на них нужно нарезать резьбу, т.к. это самый оптимальный вариант для соединения.

Наконечник с фильтром

Еще один вариант исполнения

На этом, подготовительные работы заканчиваются и можно переходить к бурильным работам.

Назначение и область применения обсадной трубы для скважины

Прежде всего, нужно определиться, что такое обсадная труба и для каких целей ее используют. Это специальная колонна, оснащенная армированным кожухом, основная задача которой – укрепить внутреннюю конструкцию гидротехнического сооружения. Как правило, в глубинной колодезной шахте устанавливают более одного функционального элемента. Они между собой соединяются, а швы обрабатываются герметиком для получения единой обсадки.

Толщина стенок обсадных колец должна определяться типом и характеристическими особенностями сооружения, а также материалом изготовления стенок колонны.

Изделия, изготовленные из бетона и металла, характеризуются большой толщиной стенок, диаметром и длиной, в сравнении с деталями из пластика. Для создания герметичного соединения элементов конец одной трубы всегда имеет муфту. Второй конец оснащен кольцом, который защищает от повреждений резьбу.

Обсадные трубы источника необходимы для выполнения следующих задач:

• Защитить водяной насос или насосную систему, установленную в шахте, от возможных загрязнений и механических повреждений.
• Обеспечить целостность водозаборной точки на протяжении всего срока эксплуатации. Изделиям свойственна повышенная прочность, устойчивость к деформациям и повреждениям.
• Уберечь скважину от высокого давления почвы.
• Предупредить просачивание сточных или подземных вод в колодец, что грозит загрязнением воды и заражением ее болезнетворными организмами.

Достоинства и недостатки абиссинских колодцев (скважин)

Достоинства

Низкая цена

Средняя цена абиссинского колодца под ключ в Москве и регионах с аналогичными климатом/почвами составляет порядка 500 долларов США. При большой глубине и проблемном грунте стоимость увеличивается до 700…800 долларов США. Кроме того, придется купить насос и другое оборудование – еще 200…300 долларов. Это означает, что весь колодец будет стоить от 700 до 1200 долларов США.

Если вы будете пробивать абиссинский колодец своими руками, вам придется платить только за оборудование. Оно обойдется примерно в 250…400 долларов. Правда, следует отметить, что это тяжелый физический труд.

Обычный колодец обойдется дороже. За рытье придется заплатить не менее, а чаще заметно больше 800 долларов. Цены на бетонные кольца могут быть очень разными, но в любом случае это недешево. Кроме того, придется потратить деньги на устройство надземной части и водозаборное устройство (т.н. двойной шатер – он располагается в самом низу колодца).

При самостоятельном выкапывании обычного колодца затрат на рытье не будет, но это займет очень много времени и потребует изрядных физических сил.

Простота и скорость создания

Глубина залегания водоносного горизонта в средней полосе России составляет от 2 до 18 метров (последнее крайне редко). Бурения на такую глубину не требует специального инструмента и навыков. Вы можете обойтись без буровых вышек, приводов и даже забивания шурфа под проходку. Это работа для двух взрослых физически крепких мужчин. Они справятся с ней примерно за один рабочий день, а иногда и быстрее.

Самая большая сложность, с которой можно столкнуться при бурении абиссинской скважины своими руками – это застревание бура. В этом случае его извлекают при помощи автомобильного домкрата.

Самостоятельное рытье обычного колодца – гораздо более сложная работа. Вам придется извлечь и поднять до 20 кубометров грунта. Работать в колодце вдвое не получится – слишком мало места. Кроме того, края будут все время осыпаться. А еще вам понадобятся лестницы и тросы. И да — это довольно опасная работа.

Чистая вода

Правильно забитая скважина позволяет исключить попадание потенциально грязных талых и дождевых вод. Вода из песчаного горизонта, как правило, отличается редкой чистотой. По качеству она сравнима с артезианской.

К слову, нет никакой необходимости в создании скважины на улице. Вы вполне можете сделать абиссинской колодец в подвале дома. Это исключает замерзание скважины.

В отличие от абиссинского колодца, обычный может загрязняться. Загерметизировать стыки между бетонными кольцами – та еще задача. Если же вы используете на участке и колодец, и септик из бетонных колец, паводок, может доставить вам много неприятных сюрпризов.

Срок службы

Абиссинский колодец дает воду да тех пор, пока горизонта остается водоносным. 30…40 лет – вообще не проблема для скважины, а некоторые колодцы в Эфиопии дают воду со времен уже упоминавшейся мной военной абиссинской операции.

Никаких разрешений

Закон «О недрах» пока еще разрешает бурение скважин на воду до первого водоносного пласта без каких-либо согласований и налогов. Единственное условие – скважина должна располагаться на участке ее создателя и пользователя.

В других странах запрета на создание абиссинских колодец тоже нет, но законами может быть предусмотрен налог за использование природных ресурсов. Если вы живете не в России, рекомендуем проконсультироваться с юристом.

Недостатки абиссинских колодцев

Высокие требования к водоносному горизонту

Абиссинский колодец хорошо работает только в водоносном горизонте из крупного песка либо в коренной породе. Так называемый плывун (насыщенный водой, легко разжижающийся в месте при механическом воздействии грунт) делает эксплуатацию абиссинской скважины практически невозможной.

Ограничение по глубине

Самовсасывающие насосы обычно работают на скважинах глубиной не больше 7, редко 10 метров. Если водоносный горизонт находится на большей глубине, необходимо использовать погружной насос.

Заиливание

Недостаточно интенсивное использование скважины приводит к ее заиливанию. Заиливание можно устранить при помощи желонки или другим способом. Подробнее об очистке скважин.

Как сделать песчаную скважину своими руками

Простота скважины делает возможность самостоятельного бурения и монтажа ее на своем участке. Сначала нужно провести подготовительные мероприятия.                                               Как выбрать фильтр для скважины на песок своими руками, Вы можете прочитать в нашей статье.

Подготовка к бурению

1. Опросите соседей, у которых есть уже скважина подобного типа, на какой глубине у них находится водоносный слой. Если предстоит заглубиться менее чем на 20 метров, то можно сделать это самостоятельно ручным способом. В ином случае лучше нанять специалистов или арендовать специальное оборудование.
2. Необходимо выбрать место для скважины, удаленное от септиков, мусорных куч, компостных ям и т. п.

3. Чтобы в процессе бурения поверхностный слой грунта не попадал в скважину, сделайте небольшой кубический котлован объемом в 1-3 м3, а стенки его закрепите фанерой или листами железа.

4. Для бурения вам понадобится ручная или электрическая лебедка, для закрепления которой над скважиной нужно будет поставить треногу. Монтаж треноги включает в себя следующие этапы:

1. • возьмите три пятиметровых деревянных бруса или металлические трубы, сечение которых равно 200 мм, и просверлите в их концах отверстия для небольшой трубки;
   • вставьте в подготовленные отверстия трубку, должно получиться как на нижней картинке;установите треногу над будущей скважиной и зафиксируйте ее, чтоб она не заглублялась в почву в процессе бурения;
   • электрическую лебедку укрепите в верхней части треноги, механическую – внизу;
   • над механической лебедкой нужно установить цилиндр, по которому будет скользить трос во время подъема и опускания бура;

   • теперь закрепите бур к тросу лебедки.

Бурение скважины на песок

Как углубить колодец ремонтными кольцами? Для бурения скважины на песок чаще всего применяют бур шнекового типа. Его еще называют змеевик. Также необходимо подготовить металлические штанги с резьбой, чтобы в процессе углубления удлинять рукоять шнека.

1. Поставьте бур строго вертикально в центре подготовленного котлована.
2. Установите рукоятки бура для двоих человек.
3. Два человека, двигаясь по часовой стрелке, закручивают бур в землю примерно на 50-70 см.
4. Вытащите бур при помощи лебедки, стряхните грунт.

Процедуру повторяют до попадания в водоупорный слой, который следует за водоносным. Грязную воду откачивают ручным или погружным насосом до тех пор, пока она не станет чистой. Если этого не происходит, то нужно заглубиться еще на пару метров. Теперь приступают к обустройству скважины.

Монтаж скважины и насосного оборудования

1. Сначала делают гравийную засыпку толщиной в 0,2 м. Гравий можно заменить щебнем мелкой фракции.
2. На подготовленную подушку опускают первую трубу с фильтром. Фильтр можно купить готовый, либо сделать самостоятельно. Для этого берется мелкая сетка. На нижнем конце первой трубы делаются полусантиметровые отверстия на расстоянии 50 мм в шахматном порядке. Сетка надевается на трубу и закрепляется хомутом.

3. Трубы могут быть пластиковыми или из нержавеющей стали. Их по очереди опускают на дно, скрепляя предварительно каждую опускаемую трубу с последующей.

4. Заливают пространство за трубами цементом (герметизация швов в колодце), чтоб обезопасить скважину от попадания в нее загрязнений с поверхности почвы.

5. На следующем этапе после монтажа обсадных труб желательно установить кессон, представляющим собой камеру, в которой будет располагаться необходимое оборудование и оголовок скважины. Если это сделать невозможно, то внешнее оборудование размещается в доме.

6. С кессоном или без, скважина обязательно должна быть укомплектована насосом. Для песчаных скважин применяют погружной электрический насос. Его подключение к электросети и опускание вглубь скважины лучше доверить профессионалам, так как насос является дорогостоящим оборудованием. Основные нюансы его монтажа:

1. • насос должен быть полностью закрыт водой;
   • от насоса до дна скважины должно быть расстояние в метр;
   • грязная вода должна быть откачена до пуска насоса;
   • насос опускается и крепится к оголовку скважины при помощи крепкого троса.

Закрывает скважину оголовок.

Важным элементом водоподъемного оборудования является гидроаккумулятор, который является накопителем воды и снижает нагрузку на насос. Этот водяной накопитель подключают к трубе, идущей от насоса, и устанавливают в кессоне или в доме. Вода поступает сначала в гидроаккумулятор, а потом уже к потребителю.

При необходимости после отбора пробы воды можно установить очистное оборудование, состав которого будет зависеть от результатов анализа.

Монтаж колодца

Помимо донного фильтра нужна также нержавеющая труба, которая порезана на отрезки по 1,5 метра. Слишком большую длину брать не нужно, будет неудобно забивать. На концах отрезков нарезают сантехническую резьбу длиною около 20 мм и покупают нужное количество сгонных муфт.

Чтобы облегчить работу, рекомендуется пробурить садовым буром лунку глубиной около полутора метров. В нее вставляют «копье», скрученное с трубой сгонной муфтой. Соединение герметизируется паклей и силиконом.

На свободную резьбу трубы надевается «бабка» — 30-ти сантиметровый отрезок трубы большего диаметра, в торец которой вварена сгонная муфта, а по длине просверлены 4 отверстия с приваренными гайками М10. «Бабку» накручивают на резьбу трубы, затягивают болты в гайках и нагружают дополнительным весом около 30 килограммов. Четкими, но не слишком сильными ударами кувалды труба погружается в грунт, затем «бабку» снимают, накручивают следующую трубу и снова забивают. Нужно постоянно следить за отдачей от трубы, она должна быть мягкой, упругой. Если появляется сильная отдача, труба звенит и не погружается при ударе, значит на пути появился камень или иное непроходимое препятствие. В таком случае трубу вынимают из скважины и устанавливают в другом месте.

Начиная с четвертой наращенной трубы, внутрь нее заливают воду. Если при ударе вода резко ушла — значит достигнут водоносный горизонт. Трубу забивают еще на 70–100 см, после чего можно считать монтаж колодца оконченным. После забивки трубы на нее накручивают обратный клапан и посредством ПНД-трубы соединяют с насосом.
