Как самому сделать каркас бытовки

Постройка бытовки технологически не очень сложна и не требует специальной подготовки или дорогих редких инструментов, однако неопытному строителю не стоит надеяться, что все пройдет быстро и без проблем. Количество необходимых операций по монтажу достаточно высоко, на полное их освоение в процессе возведения может уйти от месяца и больше.

Подготовительные работы для фундамента

Необходимо снять почву на 30 см по всей площади бытовки с выходом в 0,5 метра за периметр и заменить ее утрамбованным песком. Для большей долговечности песок можно уложить на геотекстиль.

Установка фундамента

Возможные варианты — бетонные блоки, кирпичные столбы, шлакоблочные столбы, литые бетонные фундаменты под стальную опору и так далее, в зависимости от требований по долговечности. Глубина столбов — от 30 см. Укладывать столбы нужно по шнурам, выставленным и по горизонтали, и согласно чертежу каркаса. Для бытовки 6х3 понадобится 15 столбов, 3 в ширину, 5 в длину, выставленных с шагом 1,5 м. На свежеуложенном сыром фундаменте 7 дней нельзя производить дальнейшие работы.

Распилка древесины по размерам согласно чертежу

Обработка изготовленных деталей антисептиком и гидрофобными средствами. Дополнительная противопожарная обработка вряд ли обеспечит надежную защиту от открытого огня, но может предупредить случайный пожар от искр и окурков.

Выкладка и закрепление к столбам основы каркаса (венца)

Перед укладкой венца столбы необходимо оснастить двухслойной рубероидной гидроизоляцией. Основа состоит из 3 продольных брусьев и 2 поперечных, размером 150х100 мм. Брусья выкладываются широкой стороной вниз согласно чертежу, выравниваются по уровню и крепятся анкерами/арматурной вязкой к столбам.

Монтаж нижней обвязки каркаса

Производится закрепление бруса сечением 100х100 мм на венец строго по периметру конструкции. На срединную балку обвязка не производится. После монтажа нижней обвязки должна возникнуть ступенька 50 мм по всему внутреннему краю основы.

Установка лаг на пол

Для лаг нужен брус 50х100 мм, монтируют его ребром вниз, на 3 продольных балки венца, вставляя в прорезы размером 30 мм в нижней обвязке. Шаг берется 60 см.

Устроение подпола

Необязательный шаг, продлевающий жизнь бытовке и немного утепляющий ее. Промежутки между столбами по периметру перекрываются тяжелым проницаемым материалом (строительный мусор, к примеру), а сам подпол от песка до лаг засыпается керамзитом.

Установка вертикальных угловых стоек из бруса 100х100 мм

Перед дальнейшим окончательным закреплением стойки выравниваются с помощью уровня и временных двусторонних реечных раскосов.

Монтаж верхней обвязки из бруса 100х100 мм

Задняя и торцевые балки должны крепиться в одной плоскости, на уровне задних стоек, фронтальная балка — выше, по верхней границе передних стоек.

Закрепление конструкции

Закрепление конструкции дополнительными вертикальными стойками из бруса 50х100 мм. Каждое окно или дверь требует двух стоек, между которыми будут проемы. Также нужно устанавливать стойки с шагом 1,5 метра на стенки без проемов.

  • Установка горизонтальных брусьев 50х50 мм, ограничивающих оконные и дверные проемы.
  • Замена временных реечных раскосов на постоянные из доски 100х40 мм.
  • Установка стропил на верхнюю заднюю и фронтальную балку согласно схеме].
  • Укладка на стропила обрешетки и кровельного материала согласно инструкции. Существует множество вариантов устройства крыши, но все их надо делать до укладки пола и обшивки стен.
  • Монтаж чернового пола. Самым надежным вариантом станет шпунтовая доска 150х30 мм. Укладка производится в сплошной настил по трем балкам венца параллельно лагам.
  • Укладка нижней гидроизоляционной мембраны на черновой пол. Подбирается непроницаемый для пара материал.
  • Укладка утепления на мембрану между лагами. Используется пластины пенополистирола или минеральной ваты.
  • Укладка поверх утеплителя и лаг единой полиэтиленовой мембраны.
  • Монтаж настила поперек лаг из обрезной доски 150х40 мм.
  • Внешняя обшивка каркаса паронепроницаемым материалом.
  • Сплошная древесная обшивка каркаса, в зависимости от требований по виду и долговечности, это может быть вагонка, обрезная доска, щиты из толстой фанеры и так далее.
  • Установка окон и дверей.
  • Монтаж инженерных систем.
  • Внутренняя обшивка каркаса полиэтиленом. В обшиваемые зазоры закладывается и крепится степлером теплоизоляция. Это касается также потолочной поверхности
  • Внутренняя обшивка стен и потолка листовыми материалами (ДВП, ДСП, ОСП, фанера) или вагонкой.Установка перегородок из бруса 50х50 с креплением к полу, потолку и стенам, обшивка их листовым материалом.
  • Декоративные работы — покраска или покрытие линолеумом пола, установка имитации бруса и тому подобное.

Обшивка каркаса доской

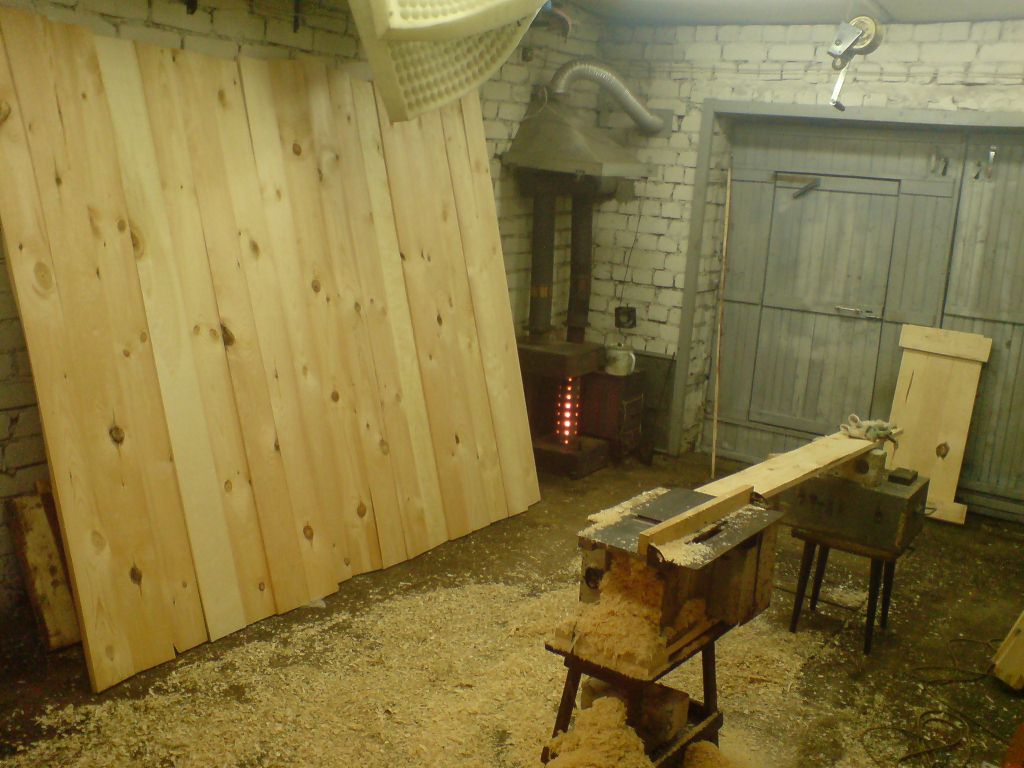

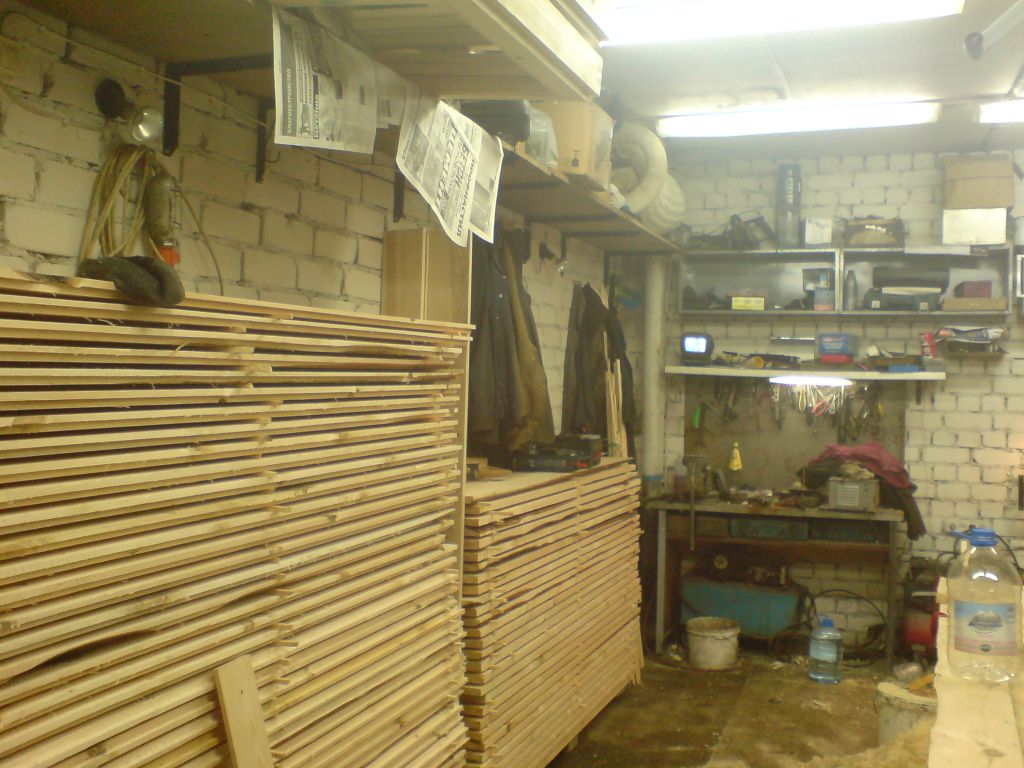

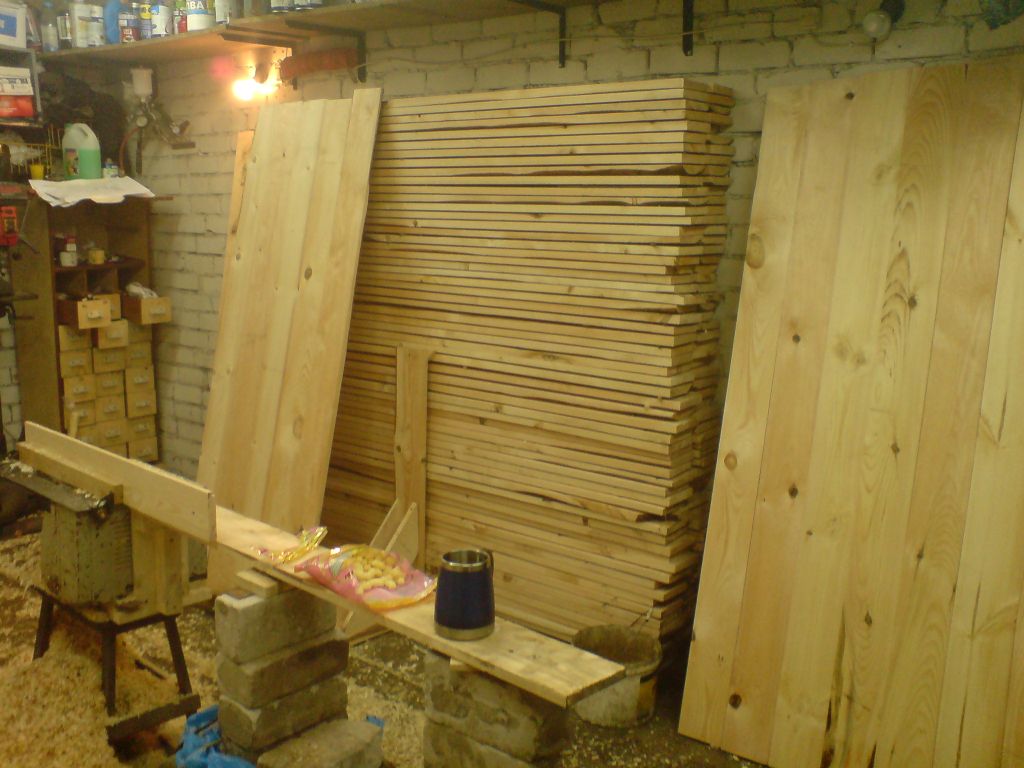

Дюймовая доска строгалась с четырех сторон. Толщина не строганой доски, вследствие её «не строганости» была в пределах 22-30 мм. Из куба доски (133 шт.) отобралось 80 наиболее схожих по толщине, и приемлемых по качеству досок. После строгания перепад по толщине конечно имел место, но этим неприятным фактом решено было пренебречь.

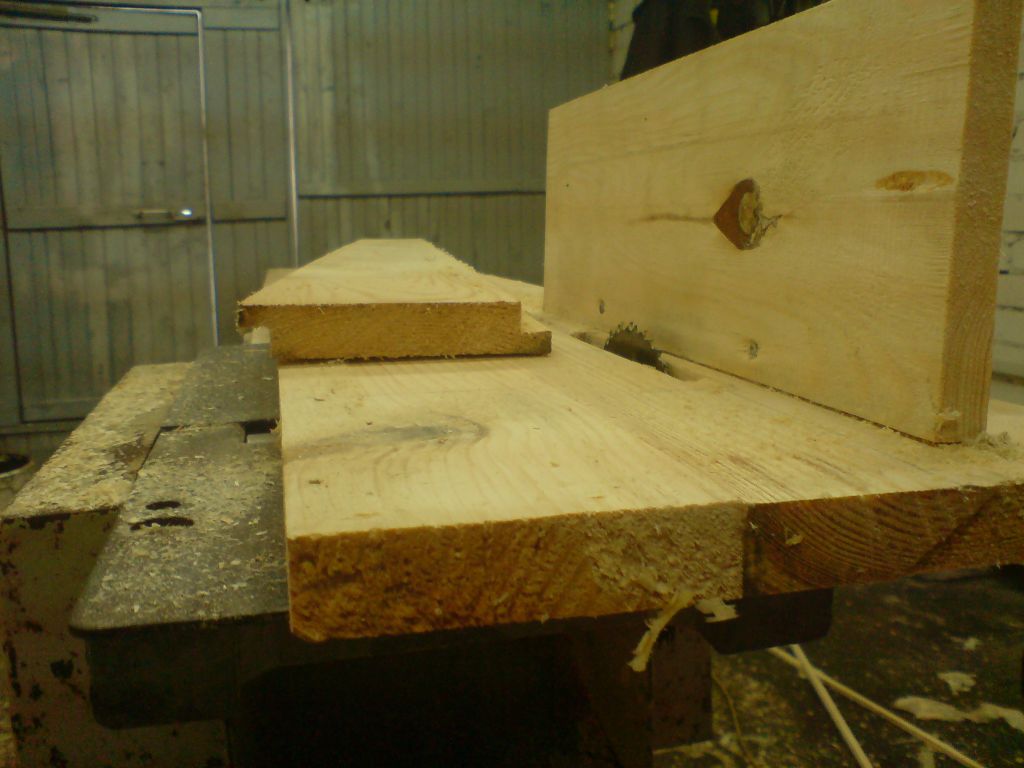

При помощи циркулярной пилы, выбралась четверть с двух сторон. Размеры четверти 14х14 мм. В результате получилась «четвертованная» доска, и большое количество штапика на подкладки.

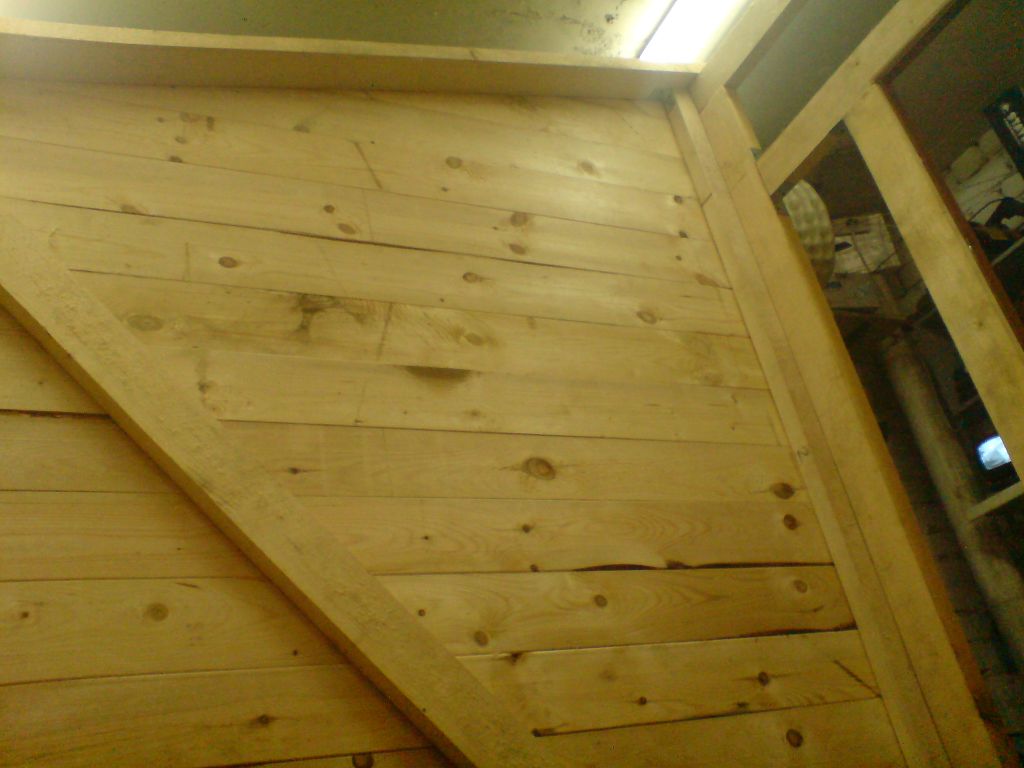

Далее начинается обшивка стен.Занятие не хитрое, единственное условие — горизонтальность досок. Четверть распологается таким образом, чтобы дождевая вода, стекая по стене, не попадала внутрь.

Таким образом, в гараже, хозблок был полностью обшит, сделана опалубка под кровельный материал из не строганной доски и пол из строганной доски, разделанной в «четверть». Обшивка крепилась саморезами по дереву 3,5х50 мм.

Место под строительство

Бытовка нередко используется как жилое помещение временно, до окончания строительства дачного дома. Затем её функции меняются. Поэтому перед началом работ по строительству следует продумать местоположение здания относительно его эксплуатации в будущем:

  1. Если постройка – будущая баня, строить её необходимо там, где должна располагаться баня. Следует оценить трудности подвода воды, света.
  2. К бытовке, рассчитанной на хранение садового инвентаря, необходим удобный подход с любой стороны земельного участка.
  3. Дальнейшая транспортировка здания заставляет выбирать место поближе к дороге.
  4. При желании заняться разведением домашней птицы, кроликов и других животных следует задуматься о возможности дальнейшего освещения и отопления помещения.

Под строительство выбирают площадку с ровной поверхностью, твёрдой почвой. Это позволит избежать тяжёлых земляных работ.

Правила строительства бытовки

1. Перед тем, как построить бытовку своими руками, следует определиться с материалами, создать хотя бы примерные чертежи, а дальше следовать пошаговой инструкции. Чертежи особенно необходимы в том случае, когда вы планируете эксплуатировать бытовку даже после окончания всех строительных работ. Это позволит просчитать необходимое количество стройматериалов и подобрать нужные инструменты для работы. Кстати, вам понадобятся в любом случае:

  • пояс строителя;

  • бензопила и топор;

  • шуруповёрт и гвоздодёр;

  • стремянка и клещи;

  • строительный степлер и уровень;

  • пилы, молотки, рулетки;

  • строительные скобы;

  • гвозди и саморезы;

  • домостроительные уголки и пластины.

2. Габариты бытовки вы можете определить по своему желанию. Кто-то подстраивается под стройматериалы, а кто-то использует в чертежах типовые размеры для сооружения бытовки, а именно:

Габариты

Типовые размеры, м

Длина

6

Ширина

3

Высота

3

Низкая стена

2.5

Угол наклона для односкатной крыши

10

Высота потолка с учётом пола и толщины вагонки на потолке

2.2

3. Выбор места для описываемого сооружения играет большую роль и зависит от того, планирует ли хозяин впоследствии его демонтировать или оно ему пригодится в дальнейшем.

Ну и следует учитывать тот момент, что времянка не должна мешать основному строительному процессу.

Если, например, бытовка будет переделываться впоследствии под баню, то располагать её следует в дальней части участка, соблюдая все правила пожарной безопасности.

4. Создание фундамента является началом любого строительства. Обычно применяют столбчатый фундамент из шлакоблока. Данную конструкцию затем легко будет разбирать.

Первым делом делается разметка и снимается плодородный слой земли. После этого поверхность утрамбовывается и застилается геотекстилем. Сверху насыпается песок и тщательно утрамбовывается. На данное основание устанавливаются шлакоблок. Сначала это делается на углах, а потом, соблюдая расстояние в полтора метра между друг другом.

Для гидроизоляции шлакоблока используется битумная мастика или привычный рубероид. Сам каркас бытовки крепится анкерным методом. Учитывайте, что этот тип основания годится только для времянки. Фундамент постоянного сооружения требует больше внимания, а именно:

  • Под столбы роются ямы глубиной в 0.5 м. Делается это по углам, а также, по всему периметру с промежутками 150 сантиметров.

  • Ямы рекомендуется застелить геотекстилем, засыпать на 0.4 м песка и утрамбовать.

  • Целесообразнее использовать кирпичи, которые надо углубить на 10 см под землю и поднять около 20 см над нею.

  • Для укрепления сооружения в центр фундамента вбивается арматура, а затем заливается бетонным раствором.

  • Следите за гидроизоляцией, а также, соблюдайте симметрию.

5. Каркас конструкции получится крепким при условии, что лаги будут правильно установлены и зафиксированы по всему периметру. Затем крепим поперечные и продольные лаги. Угловые опорные стойки и пол делаем из бруса, сечение которого равняется 15х10 см. Для лучшей фиксации рекомендуем сделать в изделиях выпилы в соответствующих местах, вставить лаги друг в друга и закрепить саморезами. Для крепежа лаг к арматурным элементам применяют уголки и саморезы.

6. Каркас крыши односкатной нуждается в брусках 50х100 мм. В несущих деталях следует сделать выпилы. Это надо для закрепления стропил. Чтобы дождь максимально обходил стены бытовки, стропила должны выступать за основную конструкцию примерно на 30 см. Большинство используют ондулин в качестве покрытия, а значит надо сделать обрешётку из досок, обеспечить гидроизоляцию и уложить утеплитель.

После сооружения кровли устанавливаются двери с окнами.

7. Отделочные манипуляции начинаются с обработки половых досок антисептиком и выстилания чернового пола. Затем укладываем гидроизоляцию, слой минеральной ваты и опять гидроизоляцию, стелим основной пол.

При этом целесообразнее использовать саморезы, нежели гвозди. Лишний раз напоминаем про пароизоляцию и утеплительный материал. Зашиваем бытовку снаружи, шпаклюем при необходимости и вуаля! Бытовка готова, а вы сэкономили кучу времени и денежных средств, которые уж точно пригодятся для главной стройки. При наличии задатков эстета можно ещё потрудиться над созданием привлекательного крыльца.

Что строить?

Сначала определимся с размерами. Наименьшая бытовка-убежище, совмещенная с кладовой, имеет внутренние размеры примерно 2,5х3,5 м. Бытовка «2 в 1», со складом, отделенным от жилой комнатушки перегородкой, и закутком для кухни, выйдет уже 3х4,5 м; о такой мы ниже поговорим обстоятельнее.

Уличный санузел для дачи

В том и другом случае нужен еще небольшой санузел рядом на дворе; одна из давно известных его конструкций показана на рис. справа. В нем используется торфяной туалет, или пудр-клозет. В наши дни гигиеничнее будет биотуалет. Из покупных для дачи лучше подойдет биоунитаз-ведро со сменными поглощающими картриджами, но биотуалет можно сделать и самому, см. напр. видео ниже. Впрочем, туалет для дачи – особая тема.

Видео: биотуалет в бытовку

https://youtube.com/watch?v=hURrl2tGQI8

Собрать вместе «3 в 1» или даже «4 в 1», включая баньку, возможно в бытовке размерами от 3х6 м, и в то же время она без особых затруднений размещается на участке в 6 соток. Проблемы вызывает планировка, как лучше распланировать бытовку 3х6 м, поговорим далее.

Как быть с кухней?

Дачная бытовка с навесом

Для летней дачи выходного дня строить бытовку с кухонным блоком особого смысла нет: летняя кухня прекрасно размещается под навесом, см. рис. справа. Если же на дачу выезжают, или живут там, с весны до осени, то нужна уже бытовка 3 в 1 с местом под кухню и печь для обогрева. Альтернатива – электрифицированная бытовка; тогда готовят на электроплитке, но на старте дачного обустройства это случай редкий.

Веранда: сразу или потом?

Бытовка с верандой на летней даче выгодна во многих отношениях, хотя бы потому, что на ней можно оборудовать защищенную от ветра кухню и/или держать хозинвентарь, освободив жилплощадь в убежище. Но сразу планировать постройку бытовки с верандой новичку не нужно: получить достаточно надежную и долговечную постройку без строительного опыта не получится. Начинающему строителю лучше строить простую «коробочку», а веранду, не имеющую силовых связей с основным строением, пристроить потом. Проблема привязки фундаментов бытовки и веранды в данном случае отпадает, т.к. тот и другой столбчатые незаглубленные на общей противопучинной подушке. О том, что это все значит, поговорим далее, а пока на всякий случай – на рис. чертеж бытовки-убежища минимального размера с пристраиваемой верандой. Строится она по каркасной технологии, за нее и прочие пришло время взяться вплотную.

Черетежи мини-бытовки с верандой

Есть ли смысл строить бытовку своими руками

Существует несколько способов заполучить жилой вагончик для временного проживания небольшой бригады строителей. Ситуация обычно усложняется тем, что жить в бытовке придется в зимнее время в условиях загородного участка, когда самой дачи или дома, как такового, еще нет, или он только строится.

Проблема бытовки для рабочих решается несколькими способами:

  • Арендовать жилой вагончик у друзей, соседей, строительной или специализированной фирмы. Самый плохой вариант. Хорошую бытовку дадут максимум на неделю, а для старого и разбитого вагончика обычно хозяева требуют сделать ремонт;
  • Построить бытовку силами нанятых рабочих. Они сделают быстро и одновременно за небольшие деньги. Качество построенного жилого блока невысокое, и чаще всего через месяц – другой потребуется сделать ремонт или даже переоборудование бытовки;
  • Купить готовую бытовку или заказать в строительной фирме по заранее согласованным условиям и чертежам. Получается достаточно дорого и не всегда правильно.

Электричество

Электричество в бытовкеЭлектричество в бытовке

Тянуть в бытовку полноценную проводку мы не будем. Такие строения не являются капитальными и в подобном оснащении не нуждаются. Но как в таком случае организовать хотя бы освещение и обогрев? В этом нам поможет хороший удлинитель со шнуром подходящей длины. Включаем его в ближайший доступный источник электроэнергии и тянем в бытовку.

В бытовке мы сможем включить в такой удлинитель тройник для большего удобства и возможности использования сразу нескольких электроприборов.

Освещение

Обустраиваем на свое усмотрение. В целом же для бытовки хватит нескольких простых светильников, установленных в основных функциональных зонах.

Освещение в бытовке

Монтаж кровли и обрамление наружных стен

Если просмотреть многочисленные фото различных бытовок, может сложится мнение о том, что такие конструкции создаются только для сохранности различного инвентаря, так как у них кровля выполнена в односкатном исполнении, да и размеры конструкции не очень то впечатляют.

Изменить такое суждение о собственном дачном домике довольно просто, если домашние умельцы произведут сборку не односкатной кровли, а крыши в двускатном исполнении. В качестве покрытия можно использовать любой материал, начиная от стандартного шифера, закачивая даже сайдингом.

Внутренние стены, изготовленные из обычных досок, как несомненно многим известно, не смогут поддерживать оптимальный климат внутри бытовки в осенне-зимний период. Поэтому лучше всего использовать для обшивки стен весьма востребованный строительный материал под названием сэндвич панели, наличие которого и поможет создать комфортные условия для проживания даже в самый сильный зимний мороз.

Пристроив к домику уютную веранду, владельцы смогут в летнюю пору наслаждаться чаепитием в окружении зеленых насаждений.

Сооружаем бытовку из металлопрофиля


Дачный домик из бытовки


Бытовка Строительство каркаса из металлопрофиля потребует больших усилий по сравнению с возведением деревянного аналога. Зато прослужит железная бытовка гораздо дольше.

Набор необходимых инструментов включает:

  • молоток;
  • аппарат для сварки;
  • дрель;
  • отвертки;
  • уголок;
  • болгарку;
  • кисточки;
  • строительный степлер;
  • рулетку;
  • ножовку.

Также покупаем следующие материалы:

  • профилированную трубу размерами 2х2 см, 4х2 см, 4х4 см и 4х6 см;
  • монтажную рейку 2х4 см;
  • листовую оцинкованную сталь;
  • профнастил;
  • грунтовку для металла;
  • саморезы для крепления профнастила;
  • саморезы для металла;
  • скобы для строительного степлера;
  • заклепки;
  • OSB-плиты;
  • монтажную пену.

Делаем основание

Основание каркаса будем собирать из трубы размерами 4х6 см. Нарезаем трубы в соответствии с габаритами возводящегося строения.

Свариваем трубы по внешним размерам и получаем прямоугольную окантовку. Всего нам нужно сделать 2 таких одинаковых прямоугольника. Из одного мы сделаем пол, из другого верхнюю часть бытовки.

Чтобы пол был надежным, создаем внутри прямоугольника сетку из таких же профилированных труб. Мы делаем бытовку шириной 250 см. При таких габаритах достаточно приварить внутри окантовки 2-3 продольные трубы на всю длину. Поперечные трубы привариваем через каждые 50 см.


Пол для бытовки

Далее берем оцинкованный лист и фиксируем его с помощью саморезов к основанию нашей бытовки. Переворачиваем основание и укладываем его оцинкованным листом вниз на опоры из шлакоблока или просто выровненную площадку. К шлакоблоку конструкцию можно и не крепить — бытовка будет в достаточной мере удерживаться собственным весом.

Монтируем стойки


Установка стоек


Установка стоек


Установка поперечин


Снизу пол зашит стальным листом. Смонтированы стойки Вертикальные опоры делаем из трубы 4х4 см. Нарезаем ее на куски в соответствии с запланированной высотой бытовки. Обычно она равняется 250 см.

Первые опоры выставляем по углам сооруженного на предыдущем этапе основания. Проверяем, чтобы угол на стыке стоек с основанием был строго прямым.

Выровненную стойку фиксируем сваркой. Аналогично выставляем стойки по оставшимся углам.

Дополнительно нам нужно будет установить промежуточные стойки. Чтобы сделать это без нарушения геометрии конструкции, мы берем второе прямоугольное основание из труб, изготовленное на предыдущем этапе и укладываем его на верхушки угловых стоек.

Обвариваем полученный «куб» промежуточными стойками и распорками. Сначала берем куски профтрубы 4х4 см по высоте конструкции и вертикально привариваем их между нижним и верхним основанием. Рекомендованный шаг установки – 100 см. На этом же этапе предусматриваем проем для двери.

Привариваем горизонтальную поперечину по кругу опорной конструкции. Трубу нужно приварить к вертикальным стойкам на высоте, равной половине высоты бытовки.

Распорки делаем из профилированной трубы 2х4 см. Нарезаем ее на 30-сантиметровые куски. Каждый край заготовки срезаем под 45-градусный угол. Обвариваем получившимися распорками все углы конструкции. Дополнительно можем обварить ними пол.

Делаем кровлю


Каркас для кровли Мы сделали нижнюю часть каркаса и стены. Далее занимаемся изготовлением «скелета» крыши.

Фермы изготавливаем в виде равнобедренных треугольников. Используем трубу 2х4 см. Рекомендованный шаг установки ферм – 1 м. Привариваем их по длине каркаса. Кровлю перекрываем профлистом. При желании можете использовать другой материал на свой выбор.

Все металлические элементы каркаса покрываем специальной грунтовкой, а после ее высыхания наносим краску желаемого цвета.

Строительство и укрепление стены

В основном внимание заостряют на красоте, дизайне. Я бы обратился к СНиПам, ГОСТам

Добротная техническая характеристика и ее соответствие сыграют решающую, важную роль в дальнейшем. Ведь, красивее не значит лучшее. Аналитические данные говорят о том, что блок хаус с доставкой из магазина пригоден для эксплуатация, повышения качества и срока службы изделия в разы больше, чем вы себе это представляете.

О том, как и где крепить стену, смотрите в другом разделе «magazin-bytovok». Если стройматериал обладает повышенной прочностью, он близок к идеалу, известный в качестве рекомендуемого бренда — используйте его. Рундук поздней готики с рыбным пузырем будет похожим на изображение опубликованное ниже.

Со стороны улицы красят обычной краской (тут представлен голубой цвет), а внутри — клеят обоями, бумагой или прошивают деревянной вагонкой категории «В и С».

Внутренняя перегородка обеспечит расположение комнат в общей конструкции домика. Она задается еще на стадии разработки проекта. Если планы изменились не сразу, не стоит беспокоится. Перегородку добавляют на любом этапе. Главное правильно зафиксировать, иначе обвалиться. Высматривайте снизу лаги пола, а сверху — потолочную балку.

Дальше крепите наличники к окнам и дверям. Они бывают наружными, внутренними. Перекройте существующие, возникшие соединительные стыки планкой, деревянным профилем. Часто их маскируют плинтусами с узорами. В конце концов шлифуют, производят грунтовочную обработку, лакокрасочные работы.

Возведение стен и их отделка

Каркас бытовки По завершении обустройства фундамента можно будет перейти непосредственно к возведению самой бытовки, которое мы рассмотрим на примере изготовления каркаса вагончика из дерева.

Начинаются эти работы с укладки на опоры и закрепления на них бруса нижней обвязки, в качестве которого может быть использована доска сечением 100×150 мм. Этот брус надежно крепится на опорах фундамента при помощи специальных анкеров, а затем на нем монтируются угловые и промежуточные стойки.

После установки всех предусмотренным проектом стоек можно будет переходить к монтажу брусьев верхней обвязки. При проведении всех этих однотипных операций необходимо придерживаться следующих рекомендаций:

  • в качестве стоек удобнее всего использовать доски сечением 50×150 мм, для крепления которых применяются простые (или винтовые) гвозди или саморезы;
  • узловые связки желательно выполнять методом врубки стоек в обвязку с последующим усилением этого места металлическими уголками;
  • для временного крепления стоек после выставления их по уровню вы можете воспользоваться длинными досками (укосинами);
  • половые лаги врезаются непосредственно в брус нижней обвязки. При желании утеплить пол вам придется подготовить его подшивку по нижнему срезу лаг, на которую впоследствии будут укладываться плиты или маты утеплительного материала;
  • при выборе расстояния между стойками следует исходить из того, чтобы между ними легко укладывались плиты утеплителя;
  • желательно сразу определиться с тем, где будут располагаться дверь и окна бытовки.

После того как каркас вагончика готов, можно переходить к обшивке его наружной поверхности подходящим для ваших условий облицовочным материалом (листами ОСБ, например).

Утепление конструкции

Образовавшиеся при этом внутренние полости каркаса заполняются заранее подготовленными плитами утеплителя, которые затем укрываются слоем пароизоляционной пленки и обшиваются вагонкой. При желании вы можете дополнительно защитить наружные стены вагончика от непогоды, облицевав их покрытием из профнастила, например.
