Способы разметки и резки металлических труб

Разметка посредством листа бумаги

Один из самых несложных способов пребывает в разметке угла посредством листа бумаги. Квадратный лист складываем строго по диагонали. Берем трубу и оборачиваем ее сложенным страницей так, дабы края диагоналей были друг против друга. Так, на меньшей стороне страницы у нас оказался угол 45 градусов. Берем любой разметочный инструмент и размечаем по косильной лески страницы место будущего разреза трубы. Дабы разметка случайно не стерлась, возможно применять узкий скотч. Данный способ разметки удобен для долгой трубы громадного диаметра, и место разреза которой находится где-то посередине.

Механические способы резки

При работе с определенными материалами не допускается применение высокотемпературных режимов. Они приводят к утрате металлом своих физических свойств или повредить нанесенные покрытия. В этом случае применяются механические способы резки металла, которые могут выполняться при помощи ручного инструмента или специального стационарного оборудования.

Инструменты для ручного резания

Такие приспособления применяются в бытовых условиях, при выполнении строительных работ, например, при монтаже кровельных покрытий или устройстве систем вентиляции из тонколистового металла.

Чаще всего используют следующие типы инструмента:

  • Ножницы по металлу являются одним из первых инструментов для данных целей. Работа с ними требует приложения значительных усилий, отличается невысокой производительностью. В последнее время все чаще применяются электрические модификации подобного инструмента, которые позволяют существенно упростить выполнение работ и увеличить скорость резки. Основная сфера применения — работа с тонколистовыми металлическими материалами.
  • Ножовка по металлу оснащается режущим инструментом (полотном) с мелкими зубьями определенной формы. Может применяться для резки более толстых металлических заготовок, в том числе и арматуры. Более высокую производительность обеспечивает и в этом случае применение ручного электрооборудования данного типа.
  • Резка при помощи абразивного инструмента. В быту такое приспособление называется «болгаркой». Вращающийся с высокой частотой абразивный круг или режущий диск с твердосплавными напайками позволяет выполнять работы с заготовками даже значительной толщины, но в основном сфера применения ограниченно тонколистовыми материалами.

Стоимость услуг по резке металла механическим способом при помощи подобных инструментов невысока, но основной недостаток их применения — низкая производительность труда. Поэтому для более серьезных работ применяют специализированное стационарное оборудование.

Станки для резки

Наиболее часто применяется следующее оборудование для работы с различными металлами:

Гильотины для рубки металла — достаточно простое приспособление, применяемое для работы с материалом, толщина которого не более 20 мм. Оборудование такого типа обеспечивает высокое качество кромок при продольной и поперечной рубке, при этом оно отличается высокой производительностью. Основным недостатком оснащения является то, что с его помощью осуществляется только прямолинейный рез, получить деталь сложной конфигурации практически невозможно.

Ленточнопильный станок — считается одним из самых надежных и производительных типов оборудования. Рабочий орган установки (ленточная пила) приводится в движение при помощи приводных шкивов. Может использоваться для резки металла различной толщины, но основная сфера применения заключается в обработке труб, арматуры, металлического прутка.

Механические технологии резки металла получили широкое распространение в первую очередь благодаря низкой себестоимости выполнения работ при высоком качестве реза. Кроме того, отсутствие теплового воздействия позволяет сохранить все качества и свойства материала.

Используемые инструменты

Несложная я на первый взгляд операция — резка труб на практике обнаруживает немало нюансов и подводных камней. Не так — то просто ровно отрезать тубы:

  • Тонкостенные.
  • Большого диаметра.
  • Со скосом.

Очень важно выбрать подходящий для каждого конкретного случая метод резки и специальное оборудование. Его подразделяют на индивидуальное, бытовое и промышленное

Для индивидуального использования

Применяются в домовладениях, частном строительстве и мелком бизнесе. Имеют дело с малыми и средними диаметрами (до 250 мм), применяемых в системах

  • Водоснабжения.
  • Отопительных.
  • Канализационных.
  • Вентиляционных.

К такому инструменту относятся:

Резаки. Применяются, чтобы ровно отрезать полимерную трубу до 75 мм. Для проведения ровного и аккуратного разреза имеют зубчатый механизм. Заготовка сначала зажимается полочным зажимом, который надежно ее фиксирует и не дает уйти с линии реза.
Дисковый резак. Подходит для вентиляционных и канализационных полимерных труб диаметром до 200 мм. Лезвие не секаторного типа, а в виде диска, катящегося по поверхности заготовки. Разрез осуществляется за несколько оборотов. Не подходит для металлопластикового проката, поскольку может смять тонкий металлический вкладыш.
Гильотина. Плоский косой нож движется в направляющих и позволяет ровно отрезать необходимую длину за один проход. Выпускается как с электроприводом, обеспечивающим большую производительность, так и с ручным.
Ножовка по металлу. Классический слесарный инструмент позволяет ровно отрезать зажатую в тиски заготовку

При использовании важно вести пилу плавно, с постоянным усилием и без перекосов. Образующиеся после работы ножовкой заусенцы следует зачищать напильником.
Угловая шлифмашина, УШМ

В обиходе называется «болгаркой». Этому универсальному инструменту по зубам любые материалов и диаметры. Для того чтобы обрезать трубу болгаркой, используют специальные абразивные отрезные диски.
Электрический лобзик. Весьма популярный среди домашних мастеров инструмент может резать и трубы, но из- за увода гибкого лезвия в сторону о точности придется только мечтать
Сабельная пила. Инструмент пока не получил широкого распространения среди российских мастеров. Регулируемый упор пилы и ее мощное лезвие позволяют отрезать прокат даже на весу и вплотную к стене.

Как ровно отрезать трубу

Чтобы срез от инструмента общего назначения был ровным, следует использовать специальные приспособления для фиксации заготовки. Это могут быть шаблоны, тиски или стусла

Кроме того, очень важно правильно разметить будущий распил и во время работы следить за тем, чтобы линия реза не ушла в сторону

Для промышленного использования

Такое оборудование применяют на производствах, там, где объемы работ велики либо приходится разрезать трубы большого диаметра. Для того чтобы отрезать ровно, используют:

  • Токарный станок. Пригоден для высокоточной нарезки заготовок, снятия фасок, выполнения уступов, переходов диаметров и прочих фасонных обработок. Позволяет токарный станок и нарезать резьбу, как внутреннюю, так и внешнюю. Длина детали ограничена вылетом бабки станка. Диаметр — вылетом кулачков патрона.
  • Ленточные машинки. Применяются для того, чтобы отрезать трубу большого диаметра без извлечения ее из траншеи или коллекторного пункта. Работают и на деформированных изделиях.
  • Дисковые отрезные станки. Высокоавтоматизированная установка с маятниковой пилой и механизмом подачи заготовок. Часто включается в состав производственной линии, применяется для высокопроизводительной нарезки проката на равные куски.
  • Ручные дисковые установки. Мобильное оборудование применяется, чтобы отрезать прокат ровно прямо на месте монтажа. Снабжены многофункциональным зажимом, позволяющим надежно фиксировать изделия разных диаметров и ровно отрезать их, не повреждая краев. Поворотный рабочий стол позволяет резать ровно под произвольным углом. Наиболее продвинутые модели оснащены системой орбитальной сварки. Это позволяет не только отрезать, но и соединять отрезки.

ЧИТАТЬ ТАКЖЕ: Диаметр полипропиленовых труб таблица характеристики и применение

Станок для резки труб с ЧПУ

Методы резки изделий из металла под углом

Обычная перпендикулярная резка под 90°, с помощью болгарки, осуществляется быстро и качественно, если не пренебрегать советами специалистов.

Многие считают, что если для отпиливания используется крупный инструмент с большим мощным диском, то можно не наносить разметки. Специалисты не рекомендуют пилить без нанесения меток, потому что после обрезки части могут не совместиться.

Особенности резки цилиндрической трубы под 45

Чаще всего сделать разрез под углом 45 градусов требуется при установке отопительных или водопроводных систем. Главной сложностью проведения работы является то, что после совмещения разрезанных частей трубы должен получиться прямой угол 90 градусов. Добиться качества проведения процесса резки поможет простой способ подготовки самодельного лекала:

  • Приготовить обычный белый лист бумаги.
  • Сложить его по диагонали.
  • Выступающую часть листа нужно отрезать ножницами, чтобы в развернутом виде получился квадрат.
  • Полученный треугольник надо обернуть так вокруг трубы, чтобы длинная сторона шла параллельно сечению.

Лекало из бумаги отлично подходит для разрезания металлических изделий посередине.


Бумажный шаблон

Сложенный вдвое получившийся треугольник нужно разделить на две части. Затем шаблоны нужно обернуть вокруг трубы, и зафиксировать при помощи скотча или изоленты. Шаблоны должны располагаться таким образом, чтобы один край основания совпадал со вторым.

Ножницами надо закруглить верхние углы обоих шаблонов. Получившиеся две заготовки нужного диаметра следует надеть на трубу, и отметить место разреза мелом или карандашом. Приготовленную размеченную часть можно смело отпиливать.

Для трубок небольшого диаметра, которые необходимо разрезать близко к краю, подойдет метод разметки с помощью емкости с водой. На глубокой емкости отмечается нужный угол наклона среза, затем в воду помещается конец трубки, и наклоняется к разметке. Линия контакта с жидкостью станет меткой для распиливания.

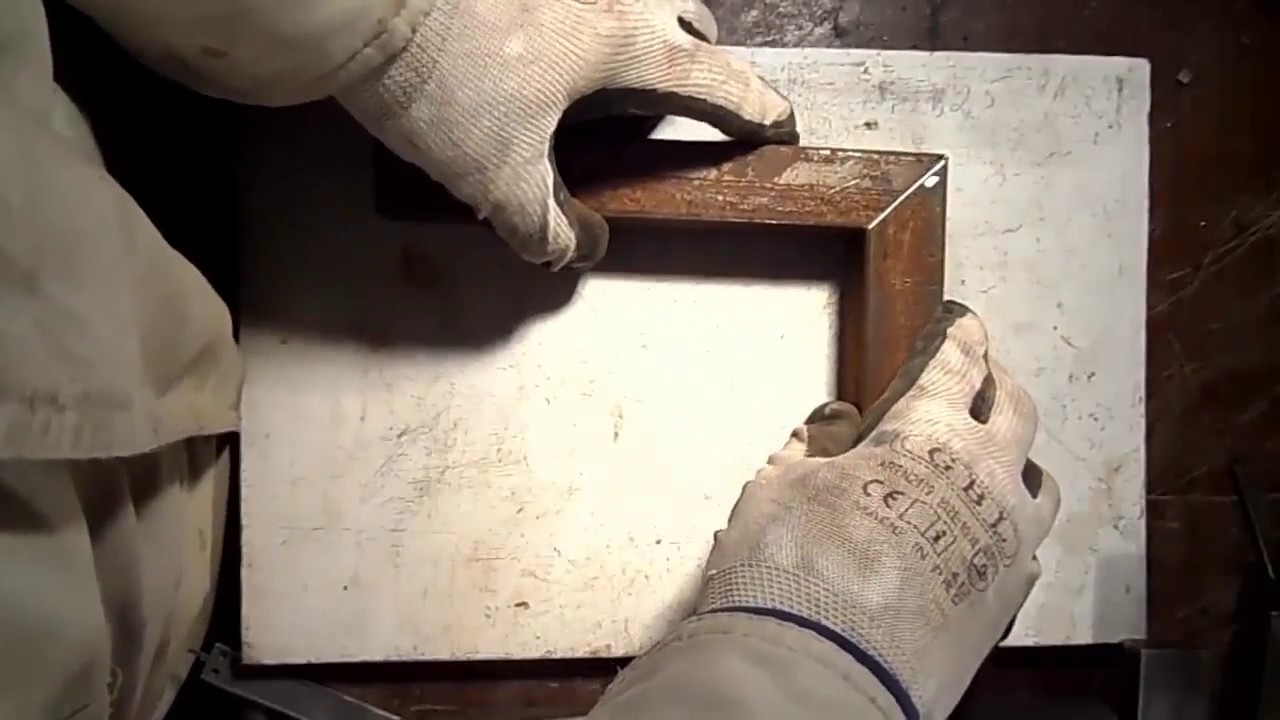

Как отметить место реза под 45 на профильной трубе

Не всем известно, как резать профильную трубу под 45 градусов болгаркой правильно и качественно. Специалисты советуют использовать для разметки профильной трубы с квадратным сечением обыкновенную треугольную линейку.

Сначала на одной из граней следует начертить прямую полосу, располагающуюся перпендикулярно борту трубы. Затем заготовку надо повернуть, и на соседнюю грань нанести косую метку. Она должна идти от края первой полоски под углом 45 градусов.

После этого изделие снова поворачивается, и проводится перпендикулярная линия. На четвертой грани останется лишь соединить проведенные ранее полосы по диагонали. Теперь можно приступить к распилу.

Резка под 45 градусов

Но, если все же нужно отрезать трубу круглого сечения из стали или различного вида пластмасс, то для этого понадобится лекало для резки труб под углом, форма которого рассчитывается ручным или машинным способом. Задача существенно упрощается, если под углом сорок пять градусов необходимо отрезать металлический профиль квадратного сечения.

Для обрезки на скорую руку можно воспользоваться обычным листом бумаги, сложенным по диагонали, с помощью которого размечают поверхность для будущего реза. Применяя сложенную бумагу, поступают следующим:

  • проводят на прямой поверхности профиля в месте, где выполняется рез, строго перпендикулярную линию;
  • прикладывают сложенный по диагонали лист бумаги к боковой поверхности острым концом к линии таким образом, чтобы верхний край бумажного треугольника находился заподлицо с верхней стороной металлического профиля.

Рис. 2 Самодельный шаблон для резки трубы под 45 градусов

проводят карандашом линию по боковой части листа под углом 45 градусов, после чего бумажный угол прикладывают к другой боковой стороне и обводят его карандашом (лучше воспользоваться тонким маркером).

Для отпиливания можно использовать болгарку с диском по металлу, проводя в начале тонкую линию по разметке, после чего  постепенно ее углубляя до полного отделения кромок.

Изготовление шаблона для обрезки металлопрофиля

Если необходима нарезка большого количества труб, можно сделать шаблон из металлопрофиля большего диаметра по бумажному листу приведенным выше способом. Угол наклона проверяют транспортиром или строительным угольником – в этом случае две кромки обрезанных деталей шаблона соединяют.

При работе на разрезаемую деталь в нужном месте одевается шаблон и плотно прижимается, разметка наносится остро заточенной чертилкой при обводке шаблонного контура. Деталь обрезается в несколько заходов с постепенным углублением канавки.

Рис. 3 Отрезание металлопрофиля с помощью стусла

Стусло для резки труб своими руками

Использование шаблона не слишком удобно – приходится совершать рез по линии, держа болгарку на весу, что приводит к большим погрешностям. При наличии сварочного аппарата можно сделать простое стусло – направляющие для диска болгарки, не дающие ему уходить в сторону.

Для этого используют сделанный ранее шаблон, в боковой части которого просверливают отверстие и приваривают гайку. При работе самодельное стусло надевают на профиль, в его гайку вкручивают болт и прижимают устройство к профильной поверхности. Болгаркой с диском по металлу проводят рез, слегка прижимая диск к боковой поверхности устройства. Понятно, что при длительной работе края в стусле постепенно стачиваются, и хотя процесс происходит одновременно на всех кромках, с течением времени появятся некоторые погрешности. Поэтому устройство лучше сделать из твердого износоустойчивого металла, чтобы увеличить срок его службы и получить более точный инструмент.

Рис.4  Пример выполнения реза под углом 90 градусов

Станок с абразивным диском

По сути, это все та же болгарка, которая просто закреплена в специальной станине для удобства. Данный инструмент достаточно травмоопасен, однако позволяет осуществить резку под углом в 90 или 45 градусов. Перед использованием такого приспособления нужно учесть несколько нюансов, в противном случае, в процессе работы можно получить травму:

  • Станок должен быть хорошо закреплен на горизонтальной поверхности;
  • Резкапрофильной трубы должна совершаться только в очках или специальной маске;
  • Движение самого инструмента должно совпадать с вращением металлического диска;
  • Перед работой металлическую трубу необходимо надежно закрепить в тисках.

Как разметить трубы для сваривания под углом (разметочное приспособление)

Здравствуйте, уважаемые читатели и самоделкины! Наверняка некоторым из Вас доводилось соединять круглые трубы под углом. Важным моментом, который обычно вызывает затруднения — это подготовка торцов труб и соответствующих отверстий для них. Без предварительной разметки подгонка «на глаз» займет много времени, и будет не очень точной. В данной статье автор YouTube канала «Wood Products» расскажет Вам, как можно изготовить разметочное приспособление для этих целей.


Эта самоделка весьма проста в изготовлении, и делается буквально из подручных материалов.

В недавней статье мастер уже рассказывал про изготовление копировальной линейки, принцип работы которой весьма похож, а готовую линейку можно приобрести на Алиэкспресс.

Однако, эти линейки могут работать только «в плоскости», и с их помощью не получится сделать копирование трехмерной формы.

Материалы. — Электроды — Пластиковые бутылки, старая велосипедная камера, ватные палочки — Наждачная бумага.

Инструменты, использованные автором. — Технический фен — Болгарка, дисковая шлифовальная насадка — Ножницы по металлу — Кусачки, пассатижи, напильник, ножовка по металлу, молоток, нож, маркер. Процесс изготовления. Итак, в качестве копиров мастер будет использовать сердечники от обычных сварочных электродов, с которых нужно удалить обмазку. Также прекрасно подойдет прямая стальная проволока 1,5-3 мм в диаметре, либо бамбуковые палочки. Чем меньше будет диаметр — тем выше получаемая точность разметки.


Электроды для этого дела слишком длинные, и их нужно разрезать на две части. После этого их поверхности шлифуются, а также зачищаются края от заусенцев.


Еще одним элементом конструкции послужит небольшой сектор от старой велосипедной камеры. Его длина должна быть от 1/2 до 3/4 высоты цилиндра.


Этот кусочек резины нужно надеть на пластиковый цилиндр. Чтобы это сделать, мастер сначала надевает его на трубу, а затем перекатывает с нее на цилиндр.


В качестве разделителей послужат ватные палочки, с которых автор срезает головки, и оставляет сами трубочки. Их количество должно быть таким же, как и стальных штырьков.


Этим трубкам нужно придать плоскую форму, сплюснув их пассатижами по всей длине.


Надев корпус на трубу, автор ставит на нем две метки. Они должны находиться в одной плоскости с осью цилиндра.


Параллельно этим меткам автор вставляет первый и второй штырек. Между ними вставляется плоская пластиковая вставка. Соблюдая соосность, таким способом вставляются все палочки, чередуясь с разделителями.

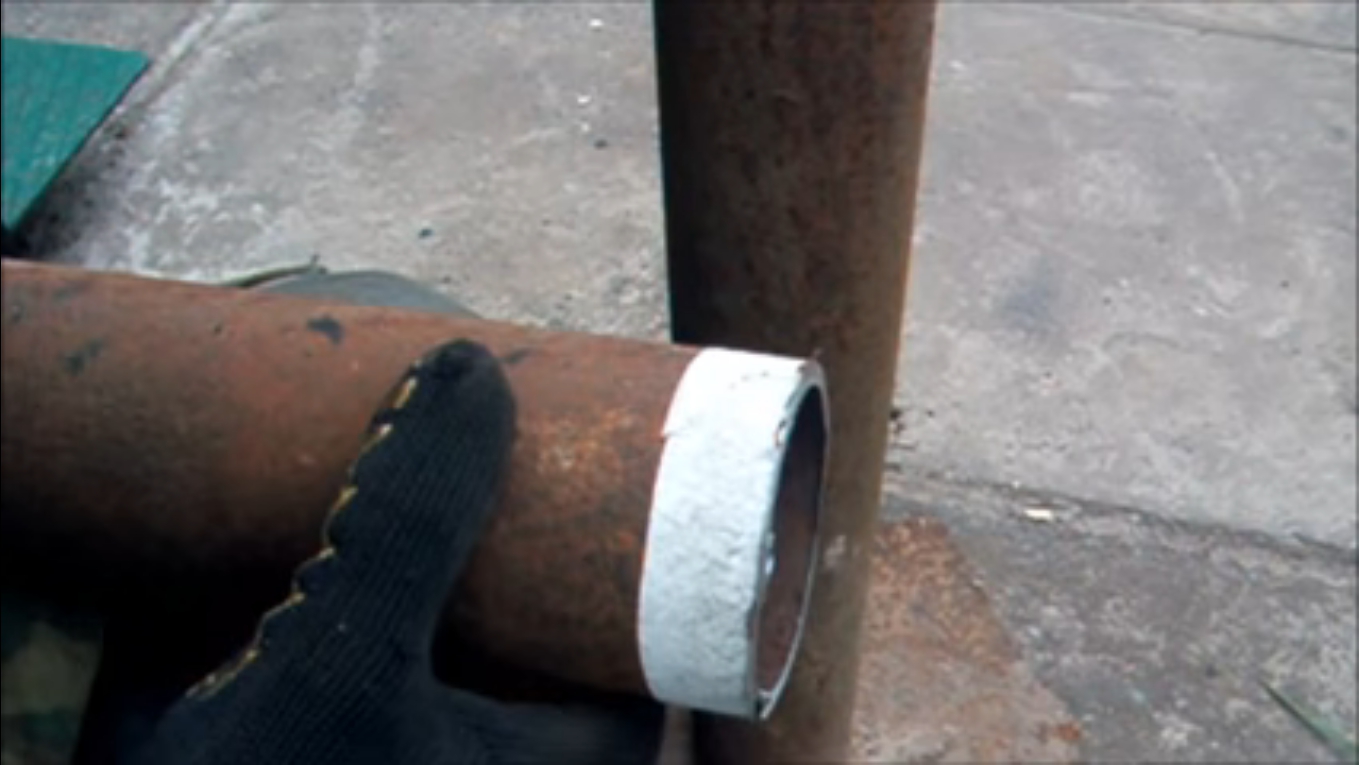

Приложив копир штырьками к боковой части трубы под углом 90 градусов, каждый пруток выдвигается до контакта с поверхностью по одному.


Сняв копир, мастер наводит линию, и можно срезать излишек материала.

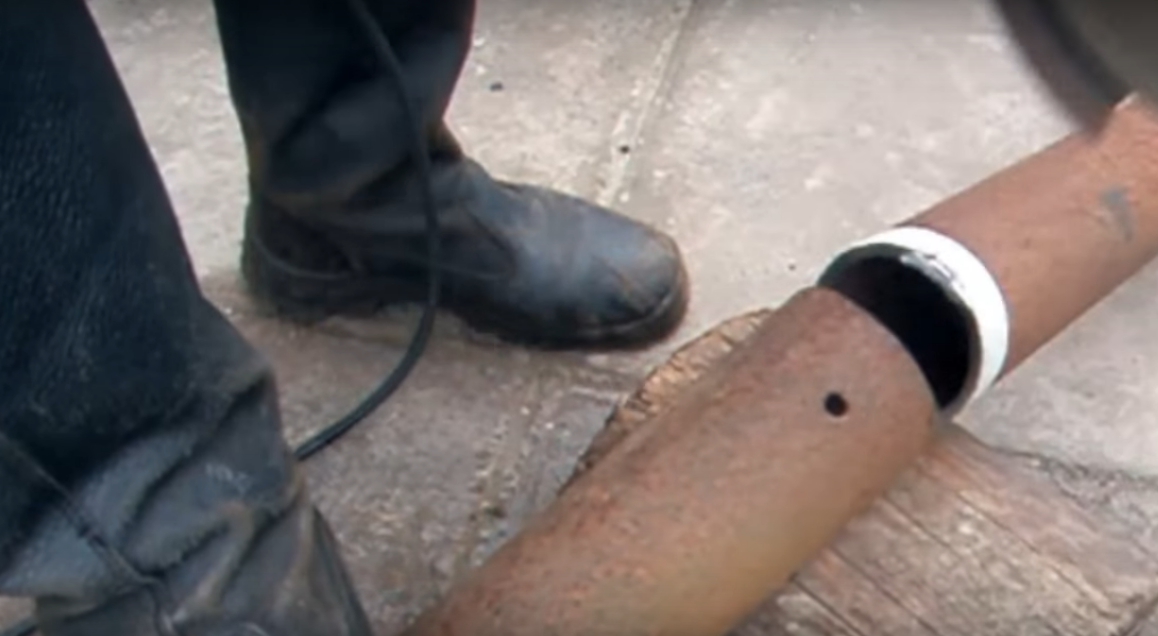

В итоге стык двух труб хорошо получился с первого раза. Причем обработанную трубу автор разворачивает на 180 градусов относительно оси, для демонстрации результата.


А теперь немного более сложный вариант — подрезка торца трубы для установки в угол.


И здесь операция выполнена с первого раза. При разметке ответных отверстий, нужно будет учитывать толщину стенок труб.


Благодарю автора за простое, но полезное приспособление для удобной и быстрой разметки труб.

Всем хорошего настроения, крепкого здоровья, и интересных идей!

Авторское видео можно найти здесь.

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как ровно отрезать трубу болгаркой под 45 и 90 градусов | Способы резки

В работе со строительными или сантехническими задачами, нужно знать, как ровно отрезать трубу болгаркой. В статьи рассмотрим быстрые и легкие способы, как все таки правильно резать трубу болгаркой, чтобы результат получился идеальным.

Отрезка трубы под углом 45 и 90 градусов

Если нужно отрезать трубу под углом 45 градусов, что чаще требуется при прокладке водопроводных, отопительных труб.

Зачастую используются стальные, чугунные трубы, которые имеют цилиндрическую форму. В монтажных работах применяются прямоугольные или профильные трубы.

Однако следует правильно разрезать трубу болгаркой, чтобы потом с легкостью соединить. Поэтому следует тщательно разметить трубу.

Некоторые мастера пытаются разметить место реза с помощью рулетки, но предупреждаем, что результат скорей всего получиться негативный. А для положительного результата, учтите следующую рекомендацию профессионалов.

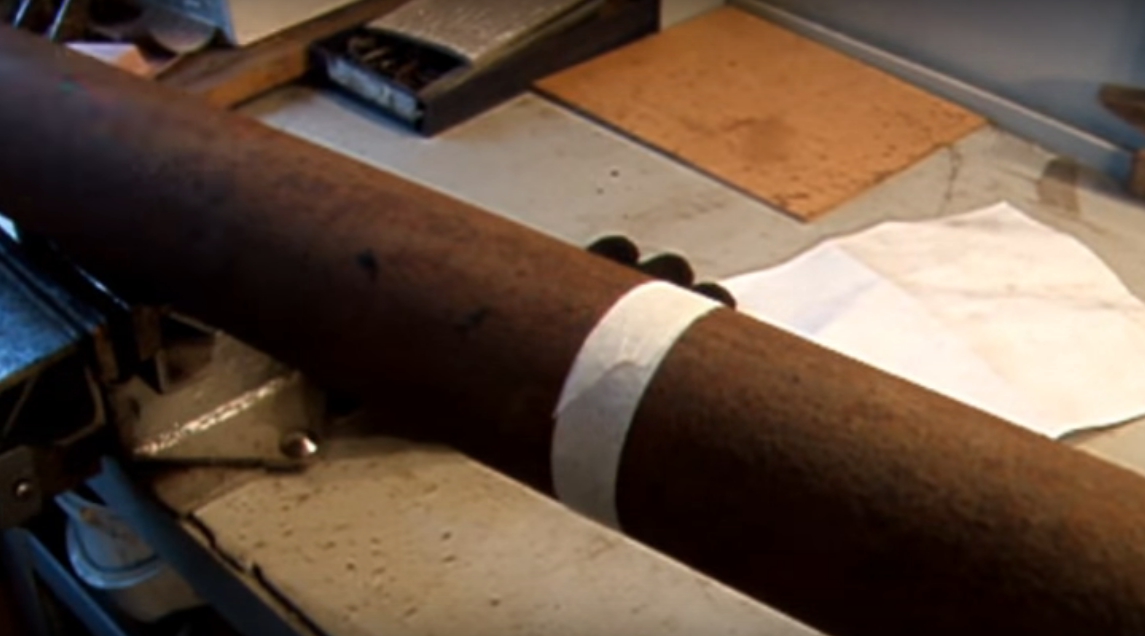

Возьмите лист бумаги или картона, лучше А4, сложите по диагонали и оберните вокруг трубы, где планируется ровный срез. Края бумаги должны абсолютно совпадать друг с другом. А сторона бумаги, что ближе к торцу трубы была перпендикулярна оси. После чего по кругу разметьте линию среза.

Если требуется ровно отрезать под углом 90 градусов, то решите задачу быстро с помощью опять-таки бумаги или малярного скотча. Оберните вокруг трубы, чтобы концы совпадали. Сделайте ровную разметку и отпилите.

Как ровно отрезать профильную трубу?

Мастера советуют использовать при разрезе профильной трубы угольник. Для этого угольник по очереди прикладывайте к сторонам, и плавными движениями поворачивайте и наносите метки. После действий, зафиксируйте трубу и режьте. Подготовьте себе шаблон, который пригодится в будущем и сэкономит время. Лучше действие производить болгаркой, так разрез будет ровнее.

Как резать чугунную трубу?

В работе с чугунной трубой, учитывайте, что это хрупкий материал. Поэтому наведем способ, с помощью которого получится разрезать такой металл без повреждений.

Перед началом работы сделайте пометки для разреза, как и в работе со стальными трубами. Подложите деревянный брус для опоры. Пройдитесь болгаркой по окружности трубы, делая небольшие разрезы. Потом возьмите зубила, вставьте в канавку и нанесите сильный удар молотком. Имейте в виду, что для разреза чугунных труб используются отрезные диски на бакелитовой основе.

Если под рукой нет болгарки, чтобы разрезать чугунную трубу канализации или других предназначений, воспользуйтесь ножовкой по металлу, зубилами или специальными труборезами.

Как обрезать газовую трубу?

Обрезание газовой трубы опасное действие, поэтому лучше всего доверить профессионалам. Но если уверены в силах, тогда для разрезания металла берите болгарку, сварку, ножовку, газосварку.

Отрезка трубы под углом 45 и 90 градусов

Если нужно отрезать трубу под углом 45 градусов, что чаще требуется при прокладке водопроводных, отопительных труб. Зачастую используются стальные, чугунные трубы, которые имеют цилиндрическую форму. В монтажных работах применяются прямоугольные или профильные трубы. Однако следует правильно разрезать трубу болгаркой, чтобы потом с легкостью соединить. Поэтому следует тщательно разметить трубу.

Некоторые мастера пытаются разметить место реза с помощью рулетки, но предупреждаем, что результат скорей всего получиться негативный. А для положительного результата, учтите следующую рекомендацию профессионалов.

Возьмите лист бумаги или картона, лучше А4, сложите по диагонали и оберните вокруг трубы, где планируется ровный срез. Края бумаги должны абсолютно совпадать друг с другом. А сторона бумаги, что ближе к торцу трубы была перпендикулярна оси. После чего по кругу разметьте линию среза.

Если требуется ровно отрезать под углом 90 градусов, то решите задачу быстро с помощью опять-таки бумаги или малярного скотча. Оберните вокруг трубы, чтобы концы совпадали. Сделайте ровную разметку и отпилите.

Как ровно отрезать профильную трубу?

Мастера советуют использовать при разрезе профильной трубы угольник. Для этого угольник по очереди прикладывайте к сторонам, и плавными движениями поворачивайте и наносите метки. После действий, зафиксируйте трубу и режьте. Подготовьте себе шаблон, который пригодится в будущем и сэкономит время. Лучше действие производить болгаркой, так разрез будет ровнее.

Как резать чугунную трубу?

В работе с чугунной трубой, учитывайте, что это хрупкий материал. Поэтому наведем способ, с помощью которого получится разрезать такой металл без повреждений.

Перед началом работы сделайте пометки для разреза, как и в работе со стальными трубами. Подложите деревянный брус для опоры. Пройдитесь болгаркой по окружности трубы, делая небольшие разрезы. Потом возьмите зубила, вставьте в канавку и нанесите сильный удар молотком. Имейте в виду, что для разреза чугунных труб используются отрезные диски на бакелитовой основе.

Если под рукой нет болгарки, чтобы разрезать чугунную трубу канализации или других предназначений, воспользуйтесь ножовкой по металлу, зубилами или специальными труборезами.

Как обрезать газовую трубу?

Обрезание газовой трубы опасное действие, поэтому лучше всего доверить профессионалам. Но если уверены в силах, тогда для разрезания металла берите болгарку, сварку, ножовку, газосварку.

  • Перед работой перекройте стояк с подачей газа. После чего выпустите остальной газ из трубы. Для этого подожгите газ в конфорках и ждите, когда потухнет.
  • После проведенных действий, режьте. Используя способ сварки, металлическая основа сгорает при воздействии высокой температуры. Результат быстрый и эффективный. Но помните, что для обрезки или укоренение газовых труб опять-таки нужен опыт.

Способы резки труб большого диаметра

Для разреза труб большого диаметра, например, канализации, есть ряд надежных инструментов. Далее рассмотрим одни из них подробно:

Болгарка недорогой и доступный вариант, но считается не самым безопасным в работе с такими материалами. Раз решились использовать такой способ, то будьте осторожны и воспользуйтесь средствами защиты.
Роликовый станок (труборез) — такой инструмент приспособленный для подобных манипуляций. Устройство крепится и начинается удаление материала. Сила прижима регулируется с помощью механических приспособлений

Важно отметить, что модели станка отличаются формой, поэтому перед использованием учитывайте соотношение размеров с трубой.
Газовая резка наиболее популярный вариант для резки труб большего диаметра, листового металла. Разрез происходит из-за действия пламени высокой интенсивности, металл плавится и выходи из зоны разреза с потоком газа

Такой способ удобный и эффективный.

Как разрезать трубу вдоль правильно?

Быстрый способ разрезать трубу вдоль с помощью болгарки:

Главное внимание уделите разметке.
Используйте для такого случая малярную нить, которая нашла распространение при разметке стен.
Перед началом работы зафиксируйте трубу и небольшими движениями, тщательно пилите трубу.
Лучше не спешите, а деликатно и медленно обрабатывайте части трубы, так отрезной диск не соскочит с линий разметок. Помните о технике безопасности.. Как резать тонкостенные трубы?

Как резать тонкостенные трубы?

Тонкостенные трубы изготавливаются из цветных металлов: алюминия, меди. Подобною работу следует производить деликатно, так как высокая вероятность деформации материала. Для резки используют наполнители, например, песок. Действия можно проводить с помощью болгарки, специального станка.
