Содержание
Критерии выбора
Помимо характеристик на работоспособность датчика влияют погодные условия. Человек должен осмотреть конструкцию, выяснить способ крепления. Также учитываются ограничения по техническим параметрам. При подключении модели уточняется допустимая нагрузка. Существуют универсальные и узконаправленные модели. В некоторых случаях есть возможность отрегулировать чувствительность.
Погодные условия
Во время плохих погодных условий радиус действия может снизиться. Некоторые модели не рассчитаны на повышенную влажность. Устройства со слабой защитой придут в непригодность после выпадения осадков. Также производитель указывает рабочую температуру и отклонение от нормы, которое приводит к нарушению работы.
Особенности окружающей обстановки
Уличные датчики в зависимости от конструкции могут крепиться на стены, ограждения, на землю либо под нее. При подборе модели учитывается комплектация, и проверяются крепежи. Пользователь оценивает их надежность и при необходимости следует докупить все необходимо.
Наличие и конструкция ограждения
Защищённые датчики продаётся под определенный вид ограждения, учитывается способ крепления. На рынке представлены модели для фиксации на разной высоте под определенным углом
При подборе устройства обращается внимание на сертификацию
Какой дальности действия взять датчик?
Этот параметр напрямую связан с углом охвата. Чем он больше, тем на большее расстояние способен «добивать» сенсор. Выбор датчика движения по этому показателю зависит от будущих условий эксплуатации. Например, если у вас гаражный кооператив и вы хотите, чтобы прожектор включался, когда к воротам подъезжает автомобиль, тогда нужно рассчитать расстояние от ворот до места предполагаемого монтажа датчика и добавить 1 м для покрытия погрешности. Это и будет дальностью действия датчика, который нужно купить.
Для подъезда или дома наоборот нужно покупать с небольшой дальностью действия, чтобы он не захватывал «лишние» объекты, и свет не работал постоянно. Обычно устанавливаются приборы с дальностью действия не больше 6 – 10 м. Например, для подъездов пользователи часто берут модель IEK LDD10.
Пассивный инфракрасный датчик
Если покупатель приобрел лампы, которые не имеют подключенного датчика, не стоит волноваться. Можно присоединить его к существующим наружным сетям освещения. Делать это просто, добавить датчик движения можно без монтажа проводки. Для этого существуют лампочки, оснащенные встроенным пассивным инфракрасным датчиком. Они могут обнаруживать все, что излучает тепло, которое затем фиксирует датчик инфракрасного излучения PIR. Как только человек попадет в предустановленный диапазон, свет будет включен.
Если это покажется лучшим решением для пользователя, специалисты рекомендуют одну из трех лампочек ниже:
QPAU E27 7W 14. Светодиодная лампа с датчиком движения PIR, E27. Использует комбинированный метод: датчик движения + контроль SmartPhone + камера. Для тех, у кого нет камеры безопасности в доме – это один из лучших и самый простой для установки вариант. Toucan поставляется с двумя частями: камеры обнаружения движения и адаптер питания USB. Последний крепится к гнезду наружного освещения, как лампочка. Он получает энергию из цоколя и способен держать камеру заряженной и готовой к работе. Система является полной версией домашней камеры безопасности и включает в себя HD-видео в реальном времени, двухстороннюю связь, сирену 100 дБА, 2-часовое облачное хранилище, устойчивость к погодным условиям IP44, мгновенные уведомления на мобильные устройства. Его можно установить всего за 15 минут. Это умный свет и управляется из любого места через вай-фай, используя включенное мобильное приложение. Можно приобрести это устройство за 199 долларов (12 500 руб.). Другой метод на удивление прост и очень похож на Kuna Toucan или на установку лампочки PIR. Эти устройства, которые бывают разных форм и размеров, работают на одном и том же принципе. Они позволяют включать светильник и лампочку, добавляя датчик движения Defiant Indoor 120 Degree Motion Sensing Socket. Он очень похож на адаптер питания USB, входящий в комплект поставки Kuna Toucan, только без устройства камеры безопасности. Установка проста, откручивается лампочка, подключается датчик, а затем снова ее закручивают. LUXON Motion Sensor Light Socket Adapter. Многие гнезда PIR рассчитаны только на применение в помещении. Например, Defiant отображается как внутреннее устройство. Тем не менее, большинство пользователей, как правило, устанавливают его на открытом воздухе, и продающая компания утверждают, что у него есть внешний потенциал.
Разновидности датчиков
Разновидности датчиков
Не смотря на одинаковый принцип действия, их назначение может быть разным, в зависимости от условий эксплуатации. Поэтому, выбирая датчик, следует в первую очередь определиться с тем, где он будет установлен.
Устройства, предназначенные для установки на открытом воздухе, выполняются в более защищенном корпусе, тем более, если они работают от сети 220V. Степень защиты помечается двумя буквами (IP) и цифрами. Так, для эксплуатации вне помещения следует выбирать электрооборудование, имеющее степень защиты IP 55 и не ниже, а в случае установки внутри помещения – с пометкой до IP 55.
Выбор по типу питания
В зависимости от конструкционных особенностей, датчики работают:
- От сети, напряжением 220 V.
- От гальванических элементов питания (батареек или аккумуляторов).
Наиболее востребованными считаются устройства, работающие от напряжения 220 V, то есть проводные. Меньший спрос на датчики, которые работают от батареек или аккумуляторов, но в последнее время все больше отдают предпочтение независимым источникам питания. К тому же, бывают случаи, когда необходим именно беспроводной датчик движения, работающий от солнечной батареи, например.
Принцип действия датчика движения
Принцип работы датчиков движения может быть различным. Поэтому различают:
- Инфракрасные датчики движения, которые реагируют на тепло, излучаемое теплокровными существами. Представляют пассивные устройства, поскольку сами никаких сигналов не излучают, а только реагируют на них. Такие типы датчиков реагируют не только на появление человека, но и на движения животных.
- Акустические датчики, реагирующие на звуковые сигналы. Это также пассивные устройства, которые включают различные устройства от хлопка руками или от звука открывающейся двери и т.д. Их удобно устанавливать в подвалах частных домов или городских квартир. Как правило, в подвалах появляется шум только тогда, когда в него кто-то заходит. Что касается других условий эксплуатации, то нужно хорошо подумать.
- Микроволновые датчики движения. Это уже группа активных устройств, поскольку датчики движения сами генерируют микроволны и сами их отслеживают. Если в их «поле зрения» появляется движущийся объект, то они включают сигнализацию, как световую, так и звуковую. Чувствительные модели таких устройств могут контролировать помещения, находящиеся за перегородками. Как правило, подобные типы датчиков применяются в охранных системах.
- Ультразвуковые датчики отличаются от микроволновых только диапазоном излучаемых сигналов. Используются не так часто, поскольку на него могут реагировать животные. Длительное излучение ультразвука может также негативно сказаться на здоровье человека.
- Комбинированные, в которых заложено несколько принципов реагирования на движущиеся объекты. Эти устройства считаются наиболее надежными, но и стоят они гораздо дороже.
Как правило, в основном используются инфракрасные датчики, поскольку это недорогие устройства, а их радиус действия устраивает потенциальных покупателей. К тому же, датчики оборудованы регуляторами для более точной настройки. Ультразвуковые и микроволновые датчики лучше устанавливать в длинных коридорах или на лестницах, поскольку у них гораздо больше радиус действия. Для охраны важных объектов лучше подойдут микроволновые датчики, тем более что они способны обнаружить движущийся объект даже за перегородкой.
Датчик Движения. Схема подключения датчика движения. Как самостоятельно подключить датчик движения.
Watch this video on YouTube

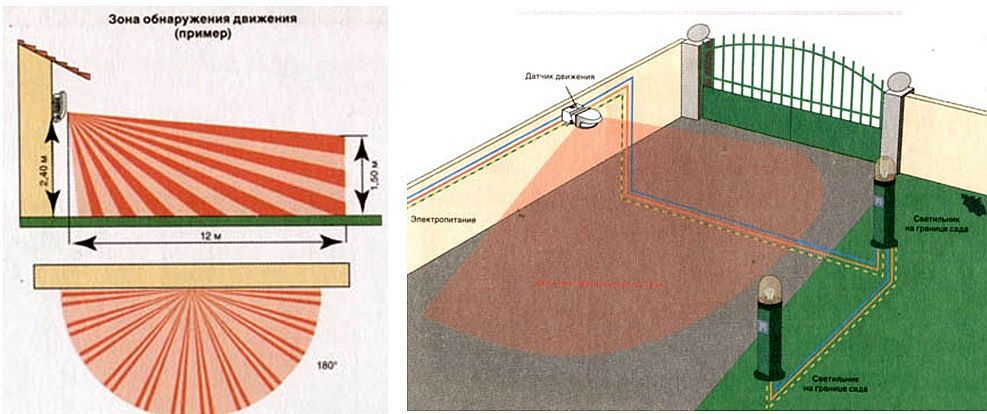

Угол охвата по горизонтали и вертикали
Углы охвата показывают, какую область будет перекрывать датчик, а что останется вне поля зрения. Чем больше углы обзора, тем большую область прибор способен захватить. Однако не для всех задач «больше» означает «лучше». Например, вам нужно, чтобы датчик включался, когда вы выходите из дома в «преддомовую» зону, но при этом чтобы он не срабатывал, на проходящего мимо забора человека. В этом случае нужно, чтобы угол был относительно небольшим.
Существуют модели с углом захвата в 360°, то есть они «видят» все, что происходит вокруг и реагируют на соответствующее движение в пределах действия датчика (дальность устройства). Однако это верно лишь для настенных моделей. В потолочных устройствах угол захвата по горизонтали будет напрямую зависит от угла охвата по вертикали. Если угол по горизонтали будет 360° (в случае с конусообразными датчиками), а по вертикали 180°, тогда под потолком будут оставаться «мертвые» зоны. Хотя это не особо критично, так как по потолку люди еще не научились ходить.
Полезные советы
Правильное подключение датчика движения для включения света – далеко не единственное условие надежности его работы. Необходимо также соблюсти ряд условий:
- Из зоны действия устройства должны быть удалены все посторонние осветительные приборы, в том числе, не должен падать свет от уличного фонаря.
- В объектив сенсора не должны попадать нагревательные радиаторы и другие источники возникновения воздушных потоков, из-за которых он может начать ложно срабатывать.
- Между детектором и областью его сканирования не должно располагаться крупных предметов, элементов декора, мебели.
Рекомендации по выбору места установки в разных условиях
В быту датчик движения на включение света может устанавливаться в самых различных ситуациях, при этом существуют индивидуальные рекомендации по его монтажу и регулировке:
- В гараже, на чердаке, кладовой, котельной и другом подсобном помещении прибор монтируется напротив двери, чтобы освещение срабатывало сразу.
- В ванной комнате, туалете, санузле лучше использовать потолочный датчик, работающий на постоянной основе.
- На лестнице необходимо монтировать несколько сенсоров и фонарей из расчета, чтобы вся ее поверхность была охвачена в действие приборов.
- На улице, во дворе, над воротами, на тропинке в саду и автостоянке детекторы можно установить для каждого фонаря отдельно с учетом регулировки для охвата всей траектории перемещения.
При выборе датчика для включения света в прямоугольном помещении (стандартных комнатах) от движения объекта необходимо предпочтение отдавать тем моделям, которые имеют круговую или овальную диаграмму детекции.
Общие рекомендации перед подключением
Правильно монтировать и отрегулировать датчики движения для включения света недостаточно – важно соблюсти условия по безопасному обращению с ними:
- Корпус датчика изготавливается из пластика, поэтому их установка и эксплуатация не должны быть сопряжены с его механическими повреждениями.
- Приборы, монтированные на улице, а также в помещениях с повышенной атмосферной влажностью должны иметь надежную защиту. Вне дома их лучше устанавливать под козырек.
- Далеко не все модели детекторов хорошо работают со светодиодными и люминесцентными лампами.
- Для удобства эксплуатации датчик на движение можно монтировать с параллельным выключателем. Когда потребуется можно включить свет как обычно, а затем для кратковременного использования перевести люстру в режим инициации от перемещения объекта – в положении выключателя «отключено».
Основные рекомендации по монтажу
Уделяя много внимания регулировке датчика движения для включения света, нельзя забывать об особенностях его монтажа:
- Чтобы детектор не срабатывал, когда пробегает кошка или собака, необходимо настроить угол поля зрения таким образом, чтобы зона детекции начиналась не ниже одного метра над уровнем пола.
- При установке прибора с обзорностью в 180 градусов лучшим местом его расположения будет стена или потолок.
- Модели, сектор обзора которых имеет функцию настройки, допустимо устанавливать в любом месте помещения (с учетом дальности действия). Однако при этом нужно помнить, что в объектив должны обязательно попадать двери или проходной проем.
Технические характеристики
После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.
В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания
Угол обзора
Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.
В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора
Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.
Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.
Дальность действия
Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.
Дальность действия выбирайте с запасом
Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.
Мощность подключаемых светильников
Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.
Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный
Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.
Способ и место установки
Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:
- Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может:
- на потолке;
-
на стене.
- Встраиваемые модели для скрытой установки. Миниатюрные модели, которые могут устанавливаться в специальные углубления в незаметном месте.
Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.
Дополнительные функции
Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.
- Встроенный датчик освещенности. Если датчик движения для включения света установлен на улице или в помещении с окном, включать свет в светлое время суток нет необходимости — освещенность достаточная. В этом случае либо в цепь встраивают фотореле, либо используют детектор движения со встроенным фотореле (в одном корпусе).
-
Защита от животных. Полезная функция, если есть коты, собаки. С такой функцией ложных срабатываний намного меньше. Если собака большого размера, даже эта опция не спасет. Зато с кошками и мелкими собаками она работает неплохо.
- Задержка отключения света. Есть устройства, которые выключают свет сразу после того как объект покидает из зону действия. В большинстве случаев это неудобно: свет еще нужен. Потому удобны модели с задержкой, а еще удобнее те, которые позволяют эту задержку регулировать.
Это все функции, которые могут быть полезны
Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции
Принцип работы и использование датчика
Датчик движения — это устройство, которое «замечает» изменения местоположения объектов в пространстве и реагирует запуском необходимых действий. Если приспособление подсоединяют к системе электричества, то в ответ на движение человека датчик замыкает цепь и даёт свет. Такая реакция — результат преобразования теплового поля, ведь его температура из-за колебаний воздуха повышается.
Устройство напоминает обычный выключатель
Впрочем, принцип работы датчика движения может быть разным. Поэтому устройство бывает инфракрасным, ультразвуковым, микроволновым и комбинированным. На изменение тёплого поля реагирует только инфракрасный датчик. А ультразвуковое и микроволновое приспособление функционирует благодаря получению звуковых колебаний. Датчик, которой ловит ультразвук, считается самым совершенным, так как сканирует движения даже через стены. Комбинированное устройство улавливает несколько видов излучений.
Устройство, фиксирующее движения, используют в качестве приспособления, помогающего экономить на электричестве. Но датчик хорош не только тем, что выключает свет, если это забывают сделать хозяин дома и дети, бегающие из одной комнаты в другую. Устройство избавляет от необходимости нащупывать выключатель в вечерние и ночные часы или позволяет вовсе отказаться от коммутационного аппарата, подающего ток.
Когда руки заняты, без автоматического включения света не обойтись
Нюансы размещения: как подключить инфракрасный датчик движения правильно
При установке датчика движения, для его корректной работы следует соблюдать правила размещения прибора в пространстве. Современные устройства с ИК-детекторами имеют защиту от случайной сработки при попадании на них солнечных лучей. Тем не менее, устанавливать в ярко освещаемых солнцем местах не рекомендуется. То же относится и местам, близко расположенным к ярким осветительным приборам, излучающим тепло.
Перед тем, как подключить датчик, нужно определиться с его углом обзора, чтобы в помещении оставалось как можно меньше слепых зон. Для большего охвата устройства лучше монтировать ближе к потолку, с небольшим наклоном вниз.
Если в квартире у вас имеются животные, следует приобретать прибор с функцией «размер движущегося объекта». Выставив нужный показатель, можно избежать ложной сработки, когда в поле зрения детектора будет попадать разгуливающий домашний питомец.
Как правильно подключить выключатель
Подключение датчиков движения технически работа не сложная, но специфическая, требующая опыта и особых знаний. Предпочтительнее всего обратиться за такой услугой к специалистам. При неправильной установке могут быть ложные срабатывания или блокировка срабатывания.
Основные моменты, которые нужно учитывать при монтаже:
- обеспечение зоны обнаружения;
- защита от внешних факторов, способных вызвать ложные срабатывания или блокировку срабатывания;
- подключение к электропроводке.
Установить своими руками
Подключают датчики движения при помощи клеммы. Обычно клеммы бывают на 3 вывода, реже – на 4.
Маркировка клеммы:
- L – фаза (для проводов коричневого или красного цвета);
- N – ноль (синий провод);
- L со штрихом или стрелочкой, или буква А – для осветительного прибора;
- РЕ – защитное заземление.
Схемы подключения
Существуют несколько основных схем подключения датчиков к освещению:
- последовательная;
- параллельная;
- на несколько датчиков движения;
- с использованием магнитного пускателя.
При последовательном подключении управление освещением полностью передается на датчик движения.
В случаях, когда необходимо включить свет надолго, и при этом объект не будет находиться в зоне обнаружения сенсора, параллельно датчику устанавливают выключатель. Примером такой необходимости может послужить применение датчика движения в гараже со смотровой ямой.
Находясь в яме, или занимаясь ремонтом под автомобилем, человек все также нуждается в освещении, но при этом его движения не улавливаются прибором. После окончания работы нужно вручную выключить свет выключателем, но он снова включится уже благодаря датчику движения и выключится после того, как объект выйдет из зоны обнаружения.
В длинных или больших помещениях возникает необходимость в установке нескольких датчиков движения и подключению их к освещению. В этих условиях датчики подключаются параллельно и от одной фазы. Срабатывание одного из сенсоров замыкает цепь и включает освещение во всем коридоре.
Использование магнитного пускателя обязательно при подключении к датчику движения нескольких мощных ламп или дополнительного электрического оборудования.
Схема подключения к энергосберегающей лампе
Схема подключения к светильнику
Проверка и настройка после установки
На датчиках движения, предназначенных для включения осветительных приборов, есть следующий набор регулируемых параметров:
- LUX – освещенность внутри помещения или на улице, при которой начинает срабатывать датчик на включение осветительных приборов. При монтаже установите на максимум.
- TIME – время, которое прибор продолжает освещать после того, как движущийся объект вышел из зоны обнаружения. Обычно устанавливают от 10 секунд и выше, если коридор достаточно длинный или открытие двери ключами происходит за перегородкой вне зоны обнаружения сенсором.
- SENS – чувствительность прибора, параметр, влияющий на дальность обнаружения движения. Изначально устанавливается на максимум. Бывает необходим, если в зону обнаружения попадает движение-помеха, а переустановка датчика затруднительна. Примером может служить включение света на лестничной площадке из-за движущейся кабины лифта или мельтешащих веток за окном.
- MIC – если на вашем датчике есть параметр шума, настройте его на минимум, чтобы исключить ложное срабатывание от детского крика или лая соседской собаки.
Схема включения датчика движения с выключателем
Данная схема считается универсальной, потому как в ней применим одноклавишный выключатель.
Так как у выключателя два провода, а у датчика три, есть прекрасный для этого способ – параллельное подключение:
- Фазу от автоматического питания заведите одновременно на выключатель и датчик (клеммы Wago в помощь).
- Второй провод с выключателя с одной клавишей присоедините к выходному проводнику с датчика (вновь с помощью клемм Wago).
Данная схема позволит включать и выключать освещение в комнате вне зависимости от работы датчика движения. Даже если он временно поломается, вы не останетесь без освещения в нужный час.
Последовательное подключение (разрыв фазы происходит до датчика) в данной схеме имеет существенный изъян – полное обесточивание датчика движения сбрасывает его первоначальные настройки, к которым он возвращается в течение 20 секунд. Представьте себе ситуацию, что вы включили свет, стоите в темноте, машете руками перед сенсором, а он никак не реагирует на эти движения. Комфорт от такого гаджета улетучивается мгновенно.
Схема с двумя датчиками
В том
случае, если у вас очень длинный коридор, да еще и с поворотами, приходится
ставить несколько датчиков вдоль стены.
Чтобы не
тянуть отдельное питания к каждому из них непосредственно от выключателя,
применяйте параллельную схему подключения.
Количество приборов здесь не ограничено. Как это работает? Например, зашли вы в начало коридора, сработал первый датчик, освещение загорелось. Вышли из его зоны, дошли до второго прибора — освещение продолжает гореть.
Зашли за
угол, где стоит третий датчик, его элементы замкнулись, лампочки по прежнему
горят. И только когда вы выйдете из зоны покрытия всех элементов, свет через
заданный промежуток погаснет.
