Пластиковые и проволочные хомуты

Содержание

Как затянуть хомут пыльника ШРУСа П-образного

Сейчас чехлы стали делать из более жесткого материала, чем обыкновенная резина. Их бывает непросто затянуть при помощи обыкновенных ленточных хомутиков. Поэтому многие автолюбители предпочитают модернизированные устройства. Есть разные их варианты, среди недорогих — крепежи с П-образными ушками. Их затягивают клещами, чаще всего марки Licota ATC-2190.

Стоят такие клещи дороговато — до 20 евро, но есть и более дешевые варианты. Лучше использовать клещи с вырезом под квадратик 1/2. Ручки на них можно удлинять при помощи воротков. Принцип работы приспособления несложен: оно сжимает П-образный бугорок на хомутке, и крепеж хорошо затягивается. Особенно эффективны инструменты с удлиненными ручками. Ими хорошо сжимаются даже чехлы, сделанные из плотного материала.

Выбирайте крепежные приспособления по рекомендациям автопроизводителя. Следите за тем, чтобы установка хомутиков была проведена корректно — тогда об их замене долго не придётся беспокоиться.

Установка хомута позволяет избежать вытекание заложенной смазки. В процессе эксплуатации зажим ШРУСа может ослабнуть и попавший под пыльник мусор в скором времени вызовет хруст и необходимость ремонта шарнира, поэтому при первых же выделениях смазки следует принять меры, предотвращающие разгерметизацию.

Как затянуть ленточный хомут. Как затянуть хомут на шрусе Самодельный ленточный хомут на шрусе

14 days ago

Это, наверное, в менталитете русского человека — затягивать хомуты так, чтобы шланг выдавливало из-под него, делать два оборота ленточного хомута на пыльнике ШРУСа, когда вполне достаточно и одного-единственного, если жать кнопку, то так чтобы захрустела, крутить гайки-болты на колесах — обязательно попрыгать на балоннике, а вдруг открутится в дороге! И так везде. Постоянное перебарщивание. Я считаю, что это все от глупости. Да, именно от нее.

А еще от неумения логически мыслить. Логически мыслящий человек, а также человек видящий, увидит, что и на валу и на самой «гранате» есть кольцевые проточки, в которые четко встают кромки правильно подобранного пыльника. То есть, пыльник садится на гранату и вал БЕЗ какого-либо хомута и если не подвергать этот пыльник механическим воздействиям, то смазка из него никогда не протечет и БЕЗ хомута.

Для тех, кто еще не понял: Хомут на пыльнике служит лишь для поддерживания пыльника, то есть, этот хомут НЕ ДОЛЖЕН затягиваться сильно, он должен быть затянут достаточно слабо, чтобы только-только начал проминать резину под собой. И хрен пыльник когда соскочит и хрен из-под него что выдавит когда. Пыльник удерживается проточкой. а уплотняется самой упругостью резины.

Хомут нужен, повторяюсь, лишь для поддержки, чтобы не дать пыльнику соскочить с проточки при случайном механическом воздействии.Так что берутся плоскогубцы, отвертка. Делается ОДИН оборот хомута. Отверткой упираемся, плоскогубцами натягиваем хомут с усилием немощной бабульки, загибаем, обрезаем лишнее, оставляем хвостик в 0.3см, чтобы ни за что не зацепился, потом удар молотком по нему, приплюснули и все.

Никаких филигранных заворачиваний хвостика не нужно, под усики его фиксировать тоже лишнее. Достаточно этих самых минимальных 0.3 см и удара молотка. Хомут получается как будто цельный, ничего не торчит, следовательно, нечему зацепиться.

ЭТО ИНТЕРЕСНО: Чья сборка Рено Сандеро Степвей

И еще: Пыльники нужно надевать на сухой вал, без всякой смазки. То есть, под резиной должно быть все сухо. Это ВАШИ проблемы, как набить ШРУС, чтобы не вымазать посадочные места пыльника, но они должны быть чистыми.

Установка хомута позволяет избежать вытекание заложенной смазки. В процессе эксплуатации зажим ШРУСа может ослабнуть и попавший под пыльник мусор в скором времени вызовет хруст и необходимость ремонта шарнира, поэтому при первых же выделениях смазки следует принять меры, предотвращающие разгерметизацию.

Пластиковые и проволочные хомуты

Пластиковые хомуты не применяются для фиксации пыльника. Обусловлено это низкой прочностью и надежностью крепления. Такой хомут не способен выдержать динамические нагрузки, а также склонен к появлению повреждений от высоких и низких температур.

Правильно поставленный проволочный хомут не отличается по силе фиксации от заводского. Несмотря на это, использовать его не рекомендуется по следующим причинам:

  • слишком сильное затягивание ведет к перерезанию пыльника;
  • проволока может оказаться недостаточно жесткой, что приведет к послаблению крепления;
  • нехватка прочности вызывает разрыв провода в процессе эксплуатации.

В отличие от пластика, сделанный своими руками хомут из проволоки может послужить временной заменой оригинала. При первой же возможности следует заменить данное крепление на более надежное.

Ленточные металлические хомуты

Наиболее часто данный вид крепежа идет в заводской комплектации. Обусловлено это надежной фиксацией и простотой монтажа. Для того, чтобы хомут ШРУСа эксплуатировался продолжительное время, необходимо выполнение следующих условий:

  • изготавливая ленту, производитель использовал качественную сталь;
  • монтаж на пыльник производился при помощи приспособления для затяжки ленточных хомутов ШРУСа;
  • для установки крепежа необходимо наличие навыков работы с инструментом.

Для затяжки хомутов ШРУСа можно воспользоваться подручными средствами, но качество в таком случае будет зависеть только от опытности умельца. Единственный инструмент, который потребуется − плоскогубцы. Последовательность затягивания хомута:

  1. Хомут насаживается на пыльник;
  2. Кончик захватывается плоскогубцами;
  3. Потянуть с небольшим усилием и проследить, чтобы хомут затягивал пыльник без перекосов;
  4. Создать максимальное усилие и подогнуть вверх;
  5. Загнуть усики;
  6. Застегнуть конец ленты.

По завершению установки на шарнир равных угловых скоростей требуется проконтролировать равномерность прилегания хомута и отсутствие перекосов.

Хомуты пыльников ШРУСа

Решил написать небольшую статейку про хомуты, которыми крепятся пыльники ШРУСов на своих местах

Поскольку квадроцикл эксплуатируется в грязи, очень важно следить за состоянием самих пыльников, ну и конечно же, за тем, чтобы они были надёжно зафиксированы и исключали попадание болотно-глиняной жижи в узел

Мне попались три подходящих хомута, два из них шли вместе с пыльниками, третий я просто купил в магазине для сравнения. И конечно же, каждому хомуту – свой инструмент для работы.

Самый удобный и надёжный хомут – это штатный. Он, во-первых, застёгивается максимально плотно, во-вторых, является многоразовым, и если его как-то специально не ломать, выдерживает множество снятий и установок.

Чтобы снять или надеть штатный застёгивающийся хомут, никакого специнструмента не нужно, потребуются лишь переставные клещи. У хомута есть два специальных выступа, именно их и нужно сдавливать клещами, пока хомут полностью не застегнётся (или не расстегнётся). Сразу замечу, что пассатижи не годятся, так как усилие требуется существенное. Я даже клещами работаю, нажимая на самые концы их ручек, иначе силы рычага просто не хватает. И конечно же, их губки должны быть острыми.

Вот так выглядит застёгнутый штатный хомут, оба его замочка зафиксированы. В общем, берегите штатные хомуты – они самые лучшие.

Если вы покупаете нештатный пыльник (например, фирмы Maruichi 1-56), то в комплекте может идти ленточный хомут. Такой хомут затягивается пассатижами. Нужно максимально вытянуть его, а затем загнуть кончик.

Хомут застёгнут. Лишнюю часть ленты нужно обрезать. К сожалению, такой хомут сложно использовать повторно. И затянуть его так же сильно, как штатный, не получится.

Ну, а если уж совсем нет ни одного специального хомута, а пыльник посадить на что-то надо, то можно купить червячный хомут (для широкой стороны пыльника – размером 60-80). Он затягивается отвёрткой, либо торцевым ключом с головкой на 7.

Затянуть его можно очень хорошо, это плюс. Но у такого хомута есть два минуса. Во-первых, он чуть шире, чем канавка в пыльнике (это касается большого хомута).

Во-вторых, большой червячный хомут категорически не годится для использования на внешнем ШРУСе, так как его винтовой механизм упрётся в элемент кулака.

А ещё некоторые квадроциклисты сажают пыльники на пластиковые хомуты-стяжки. Но это уже совсем экзотика.

Берегите свои ШРУСы!

Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено

Как затянуть хомут пыльника ШРУСа? 3 способа


Некоторых новичков-автолюбителей интересует вопрос: как затянуть хомут пыльника ШРУСа самостоятельно, чтобы он надежно держал? Возникают варианты: можно вместо металлических, использовать пластмассовые хомуты? Выясняют, а проволокой можно это сделать? Интересуются, можно ли устанавливать на пыльники ШРУСа винтообразные хомуты? Сразу насчет пластика: пластмасса может оказаться мягкой или хрупкой, в общем не надежной! Честно говоря, на практике не встречалась ни разу комплектовка данных запчастей или привода хомутами из пластмассы.Относительно проволоки:

данное действо – изобретение деревянного велосипеда, на мой взгляд. Этот способ можно использовать разве что для временной затяжки. Но в природе автолюбителей, как известно: нет ничего более постоянного, чем временное. К тому же, подобрать соответствующую проволоку, чтобы она не резанула сам пыльник и не была слишком мягкой одновременно – достаточно умная задачка. А при использовании винтообразных (червячных) хомутов высокая вероятность раскрутки или цепляния самого винта за что-нибудь при поездке.

Как затянуть хомут пыльника ШРУСа?

Итак, используем специальные предназначенные для данных целей хомуты. Они бывают двух видов. Первый – с П-образным замком. Второй – ленточного типа. И тот и другой типы, как правило, бывают изготовлены (даже кустарного, «кооперативного» производства) с достаточно правильно выбранных сплавов. То есть обеспечивают при работе и достаточную жесткость, и возможность пластической деформации при процессе затягивания.

К тому же, и тот, и другой типы – универсальные. Есть только два основных размера, которые позволяют фиксировать пыльники от 18 до 110 мм. в диаметре. Рассмотрим подробнее, как использовать и тот, и другой варианты.

Хомут «ленточный» (ручной способ)

Ленту достаточно легко устанавливать на пыльник с помощью простых подручных средств. Воспользуемся плоскогубцами. Итак: надеваем хомут, с максимальным усилием натягиваем кончик плоскогубцами, подгибаем вверх. Загибая специальные усики, расположенные на кольце хомута, фиксируем окончания ленты.

Лишнее полотно ленты обрезаем (откусываем щипцами или кусачками – что найдется под рукой). Сделать такую процедуру сможет, наверное, каждый, даже новичок.

Однако

, специалисты на СТО рассказывают, что таким способом хорошо затянуть хомут ШРУСа практически невозможно. Хотя, при этом, сам лично наблюдал, как все-таки затягивают подобным способом и бывалые мастера. Так что, кому верить – уже решайте сами. Но факт остается фактом: такой способ затягивания ленточного хомутика существует и используется с успехом даже на «продвинутых» СТО.

Хомут «П-образный» (ручной способ)

Также можно просто надеть и закрепить «п-образный» (с соответствующим замком). Он устанавливается на пыльник и специальными щипцами для обжимки поджимается. Можно это сделать и простыми клещами, не слишком большими, чтобы соответствовали размерам пыльника. Таким образом, получаем гарантированную надежность самостоятельной работы.

Хомут ленточный (механический способ)

У кого есть такая возможность

, можно для установки и затягивания ленточных хомутов использовать специальную машинку, сделанную собственноручно или взятую на прокат в соседнем гараже у такого же как вы автолюбителя. Она состоит из держателя, ручки, вертушки, соединенных между собой в определенном порядке.

Принцип действия

рукотворного механизма от специалистов-умельцев из народа довольно простой. Ленточный хомут одеваем на пыльник (как правило, хомут продается в комплекте или придется купить его отдельно, а для этого понадобится знать размеры детали).

Ленту полотна хомута немного подтягиваем и вставляем в пропил держателя приспособления. Носик держателя упираемся в замок хомутика и производим аккуратное наматывание ленты за счет вращения оси. После достаточного натяжения, ленту загибаем к замку и обрезаем (с запасом)! Хомут на замке, и держит крепче крепкого. Стоит отметить данный способ, как затянуть хомут пыльника ШРУСа, как самого надежного. Тут лишь маленький нюанс: нужно стараться не перетянуть, так как с помощью механизма это сделать нетрудно.

Как правильно одеть хомут на пыльник шруса

Пока вы не начали экспериментировать со ШРУСом, внимательно прочитайте этот абзац. В конце концов, нас с вами волнует не только грамотная затяжка, но и связанные с ней нюансы. Например, можно ли купить пластмассовый хомут вместо металлического? А если под рукой не оказалось даже хомута из пластика, сможет ли его заменить обычный кусок проволоки?

Насчет пластмассы – сразу нет. Она мягкая и хрупкая, надежность нулевая. Использование проволоки можно сравнить с деревянным велосипедом – на первый взгляд, что надо, на деле далеко не уедешь. В безвыходной ситуации проволока может стать временным креплением, не более. Но и здесь нужно быть предельно осторожным. Неправильно подобранная проволока легко резанет пыльник. Червячные хомуты тоже не панацея, ведь в процессе езды они могут раскрутиться и зацепиться за что-либо.

Существует два типа хомутов, которые нам подойдут. Один имеет замочек в форме буквы П, другой – ленточного типа. И оригинальные, и «кустарные» товары изготавливают из прочных сплавов, так что в надежности такой «железки» можете не сомневаться. Она достаточно жесткая, но вместе с тем становится покладистой при затяжке.

И первый, и второй тип являются универсальными. Базовых размеров тоже два – они позволяют фиксировать как небольшие (диаметр 18 миллиметров), так и довольно крупные пыльники (до 110 миллиметров). Давайте выясним, как правильно использовать эти разновидности пыльников.

Начнем с простого и надежного способа фиксации. Лента инсталлируется на пыльник посредством плоскогубцев. Наденьте хомут, натягивая кончик с помощью плоскогубцев. Затем подогните вверх. Видите небольшие усики? Загните их (находятся на кольце хомута), зафиксируйте окончание ленты. Наверняка у вас останется немного полотна. Обрежьте либо откусите его плоскогубцами. Вот и все, сделано!

Несмотря на простоту и казалось бы очевидную эффективность, специалисты СТО затягивают хомута совершенно по-другому. Знаете, почему? Описанный выше способ они считают не совсем надежным. Хотя если вам попадется настоящий профессионал, он затянет так, что комар носа не подточит!

Вы берете уже другой, «п-образный» тип хомута, который имеет соответствующий замок. Надеваете его на пыльник и закрепляете. После этого, используя щипцы, обжимаете. Если специальных щипцов под рукой не оказалось, их вполне способны заменить обыкновенные клещи. Они не должны быть чересчур большими и хотя бы примерно соответствовать размерам пыльника. Это будет гарантом, что крепеж окажется надежным, будет выполнен аккуратно и прослужит вам достаточно долго.

У некоторых водителей есть возможность воспользоваться машинкой, предназначенной для установки хомутов. Кто-то делает ее своими руками, другие берут напрокат у соседа в гараже. Однако это не суть. Главное, что такой способ считается 100% надежным.

Типичная машинка для затягивания хомутов состоит из небольшой ручки и вертушки, специального держателя. Принцип действия такого механизма достаточно прост, поэтому вы сможете осуществить затяжку даже в домашних условиях. Взяв в руки ленточный хомут, аккуратно наденьте его на пыльник автомобиля. Обычно такие хомута идут в комплекте либо продаются отдельно. Потребуется узнать точный размер детали.

Далее вы немного подтягиваете ленту, вставляете нужные приспособления в пропил. Потребуется легко и неспешно повернуть носик держателя , чтобы он мог упереться в замок нашего хомута. Очень аккуратно наматывайте ленту, вращая ось. Когда натяжение достигнет своего предела, лента загибается поближе к замку и успешно обрезается. Советуем оставить немного места с запасом. Поскольку хомут «сидит» на замочке, он будет держать достаточно крепко, намного прочнее обычного.

До того, как затянуть хомут пыльника шруса, стоит поинтересоваться у знакомых, нет ли у них машинки для затягивания. Данный способ считается самым надежным и долговечным.

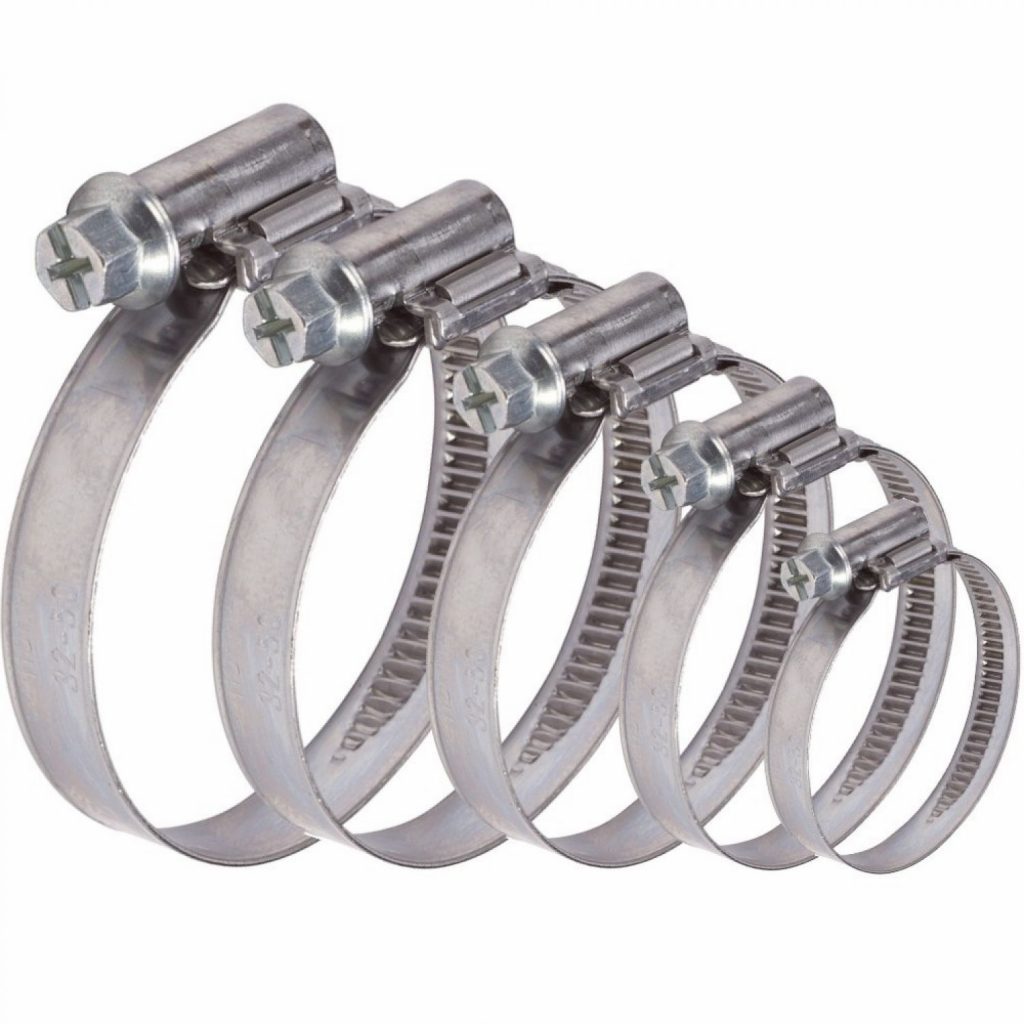

Червячные хомуты:

На этих хомутах стоит специальный винт с червячной резьбой. Вращение такого винта приводит к затягиванию ленты. На ленте нанесены сквозные или не сквозные, вдавленные, насечки через определенное равное расстояние. Вид насечки определяет прочность хомута. Так хомуты со сквозными насечками или вдавленными внутрь менее прочные, к тому же при затягивании могут повредить резину шланга. Самые прочные и эффективные червячные хомуты – с гладкой внутренней поверхностью ленты и вдавленными наружу насечками. Головка винта специально выполнена с про­ре­зями для шли­це­вой и (или) кре­сто­вой от­верт­ки, что позволяет использовать его даже в самых труднодоступных местах. Производятся червячные в соответствии с ГОСТ 28191 и ДИН 3017.

Важный нюанс: выбирая червячный хомут, обратите внимание, чтобы нижняя лента хомута была приварена к винтовому механизму. Хомуты с не приваренной лентой, если с ними неаккуратно работать, могут, неожиданно, раскрываться

Производятся эти хомуты из:

  • оцинкованной стали – применяются при небольшой влажности.
  • нержавеющей стали – подходят для применения в агрессивных условиях среды, большой влажности (даже под водой).

Червячные хомуты с вдавленными наружу насечками.

Сферы применения

Силовые хомуты часто используются для установки и ремонта трубопроводов в условиях повышенной вредности.

  • В промышленном оборудовании с температурой выше +300 градусов, с давлением более 1000 атмосфер, в агрегатах глубокого вакуума, литейных машинах. Обычно это усиленные модели из прочной стали с защитным покрытием не меньше 10 микрон.
  • Шарнирные хомуты применяются в пневмоприводных и гидравлических системах, армированных гибких трубах высокого давления для воздуха и воды, в горно-буровых сооружениях.
  • Обжимные металлические детали востребованы для труб больших размеров, их усиленные модификации применяются для магистральных трубопроводов.
  • Силовые крепления являются предпочтительными при монтаже водопроводной разводки, поскольку гарантируют продолжительный срок службы трубопровода и его герметичность. Цельные силовые модификации с замком, по сути, представляют полноценную конструкцию, не боящуюся предельных нагрузок, для толстостенных, армированных шлангов и дренажных насосов.
  • Многие крепёжные элементы необходимы для использования в агрессивных, коррозийных и химических средах: для изготовления сельскохозяйственного транспорта – сеялок, комбайнов, гидравлических тележек. Эти детали используются в военной технике, для фиксации выхлопных труб и в двигателях автомобилей.
  • Для воздушных систем используются лёгкие, но прочные нейлоновые хомуты, устойчивые к влиянию влаги. Это уникальные модели, которые также востребованы для фиксации газовых, сантехнических и водопроводных труб в квартирах, загородных домах и на различных предприятиях.

Что делать если пыльник разорвался в дороге

Двигаться с разорванным пыльником категорически недопустимо. Шарнир не потерпит даже малейших загрязнений. Смешавшись со смазкой, эти абразивы быстро расточат его прецизионно выполненные и отполированные канавки и приведут ШРУС в негодность. Но не всегда есть возможность и желание пользоваться эвакуатором или производить дорожный ремонт.

Обеспечить временную защиту можно разными способами, начиная от обматывания остатков пыльника скотчем до холодной вулканизации отверстий и трещин.

Даже простая ткань, обмотанная и закреплённая вокруг чехла, поможет отфильтровать пыль. Главное – сделать это надёжно и контролировать состояние заплаты до места ремонта. А при замене чехла обязательно разобрать шарнир, тщательно его промыть и заполнить по норме новой смазкой.

Пыль туда попадёт обязательно, даже если её не видно. При работе температура узла изменяется, он работает буквально как насос для грязного воздуха под машиной. Проверить герметичность легко, просто сдавливая чехол рукой. Так же можно проверить состояние в сомнительных случаях наличия поверхностных трещин, хотя обычно проблемное место сразу заметно по выступающей наружу смазке.

Виды обжимных металлических хомутов для труб

Вид обжимных металлических изделий определяет их назначение и конструктивные особенности. Их можно классифицировать следующим образом:

  • спиральные – для фиксации необходимо повернуть по часовой стрелке или против неё, используются на водопроводных сетях, выполненных из армированных пластиковых труб;
  • силовой зажим – это металлическая лента, оснащённая стяжной конструкцией, может быть использован для фиксации и ремонта трубопроводов различной геометрической формы (круг, квадрат) и различного назначения;
  • усиленный крепёж – используется для различного вида рукавов и шлангов, представляет из себя металлический замок, соединённый с металлической лентой;

Хомут типа «усиленный крепёж»

  • проволочное крепление – выполнен в виде нескольких колец из проволоки, соединённых механизмом для их стягивания;
  • червячный хомут – это металлическая полоса с нанесёнными резами (дорожкой) на её поверхности, оснащённая винтом для стягивания полосы;
  • трубный хомут – выполнен в виде двух полуколец, одно из которых оснащено элементом крепления к строительным конструкциям и винтами для их скрепления;
  • пружинный хомут – используется в сетях ГВС и отопления, представляет собой металлическую полосу с нанесёнными отверстиями, закрученную под определённый диаметр;
  • с резиновым уплотнением – могут быть оснащены различные виды хомутов, рассмотренные выше, что обеспечивает прочность крепления и герметичность для моделей, используемых в ремонтных целях.

Хомут червячного типа

Хомуты типа «усиленный крепёж» ещё называются силовыми шарнирными устройствами, что обусловлено их конструкцией и принципом работы элемента крепления. Червячные модели могут именоваться как ленточные металлические хомуты, что также связано с их конструкцией. Проволочные изделия могут именоваться как спиральные, поэтому при выборе модели необходимо ориентироваться в этих наименованиях. Все виды хомутов могут выпускаться в усиленном исполнении, что выражается в размерах используемых материалов (толщина и диаметр), а также конструкции стягивающих механизмов.

Хомут пружинный, самозажимной

Пластиковые и проволочные хомуты

Пластиковые хомуты не применяются для фиксации пыльника. Обусловлено это низкой прочностью и надежностью крепления. Такой хомут не способен выдержать динамические нагрузки, а также склонен к появлению повреждений от высоких и низких температур.

Правильно поставленный проволочный хомут не отличается по силе фиксации от заводского. Несмотря на это, использовать его не рекомендуется по следующим причинам:

  • слишком сильное затягивание ведет к перерезанию пыльника;
  • проволока может оказаться недостаточно жесткой, что приведет к послаблению крепления;
  • нехватка прочности вызывает разрыв провода в процессе эксплуатации.

Subaru B4 ЗНАТНЫЙ БЭЧЕР › Бортжурнал › фотоотчет по замене пыльников ШРУСа (передняя ось)

Всем привет! Не знаю может кому пригодится сей отчет:

Необходимо было менять внутренние пыльники так как они были уже на грани! все в очень глубоких трещинах…наружние походили б возможно еще долго-но думаю раз полезу туда дак и менять все сразу))) да и смазку обновить не мешало бы…

Прикупил пыльники на переднюю ось: Наружние оригинал за 430р за шт(они пластиковые-вообщем понадежнее будут точно) и пару хомутов от 9ки за 35 руб за комплект большой+малый))) Внутренние-фирмы Maruichi за 300р шт брал в субаровском магазе(через автодок и того дешевле)-японские, очень добротного качества и с ленточными хомутами в комплекте(вообщем разоряться на оригинал смысла нет. слышал что подходят от Нивы-но так адски колхозить не стал-зачем туда лишний раз лазить))))) Смазка для ШРУСа-100р шт(3шт) брал в субаровском магазе… Съемник стопорных колец-вещь копеешная а сэкономит вам кучу времени и нервов! 60р головка под лом на 32 из магазина Зил-руб 120 вроде

Откручиваем ступичную гайку…-помошник жмет на тормоз и радуется-он сидит за рулем субару))) (простым воротком с головкой не получилось-вороток гнулся как резиновый-хз может он гумно! здесь пригодилась головква на 32 под лом из магазина Зил))))10мин работы УШМ и она замечательно влазит в ступицу)))

головка из магазина Зил

откручиваем ступичную гайку

Затем идем в салон и нажимаем волшебную кнобку на АКПП разблокировать и ставим на N и крутим вал пока отверстие под штивт на внутренней гранате не окажется вверху, савим на P

поддомкрачиваем тормозной диск и откручиваем линк…

Откручиваем болт у шаровой и крутим домкрат выше под тормозным диском пока- шаровая не вылезит из поворотного кулака

Выбиваем отверткой штивт из внутренней гранаты-с правой стороны для удобства снимаем воздуховод, с левой удобнее это делать снизу…

Выбиваем шаровую и вал свободен!

делаем метки на валу и на гранате(просто царапаем)

Затем сдвигаем вниз пыльник и поддев отверткой вытаскиваем стопорное кольцо… и теперь самое интерессное-аккуратно вытаскиваем все потроха на волю))) чтобы свободные колечки не послетали и остались все на своих местах…- это нужно делать очень акуратно!

при помощи кисточки и бензина акуратно отмываем один из игольчатых подшипников делаем метки при помощи женского лака для ногтей))) даем ему не много высохнуть…(он не смоется бензином при дальнейшей промывке бензином), снимаем колечко и переходим к следующему из трех подшипнику…

хорошенько моем и царапаем метки на валу и трипоиде-слово то какое))) (на фото далее видно метку на валу) и при помощи съемника стопорных колец извлекаем стопор…

( 2 оценки, среднее 5 из 5 )

Конструктивные особенности изделия

Хомут – простое и эффективное приспособление, имеющее массу типовых вариаций, но, по сути, все они имеют схожие конструкционные характеристики. Разница представлена в виде форм, устройстве крепежа. Применение их наиболее распространено в области монтажа и ремонта систем трубопроводов, это обуславливает еще одну характерную особенность конструкции. Для лучшей фиксации и герметичности, в изделии часто имеется резиновая прокладка.

По поводу практической пользы рассматриваемых изделий, можно сказать, что без них практически невозможно осуществить качественную фиксацию трубопровода, причем как горизонтального, так и вертикального.

Линейка типов этого устройства начинается с самых простых односторонних изделий, представляющих собой шпильку с резьбой. Далее она продолжается вариациями, отличающимися не только большей сложностью конструкции, но еще и размерами (под этим следует понимать максимальный диаметр трубы, для которой может быть применено то или иное изделие) и целевым назначением.

Хомуты

Наиболее распространенные проблемы, в решении которых помогают хомуты:

  • Устранение трещин на системах трубопровода. В зависимости от типа изделия, можно перекрыть даже достаточно крупное повреждение.
  • Перелом трубы – не частая, но серьезная проблема. По большей части, с ней сталкиваются те, кто занимается монтажом и ремонтом трубопроводов профессионально.
  • Также при необходимости устранения «свищей» водопроводных труб, опять широко применяются хомуты. В такой ситуации необходимо применение мягкой подложки.

Рынок насыщен всяческими конфигурациями хомутов разных производителей. Заводское производство, помимо профессионального изготовления еще и дает гарантию качества. Ведь, изделия изготавливаются в соответствии ГОСТ. Связано такое правительственное регулирование качества, с высокой степенью роли хомутов в сохранении целостности конструкций, в которых они применяются. На основании этого возникает вопрос, стоит ли делать хомут на стальную трубу своими руками.

Как затянуть хомут на пыльник ШРУСа

Шарнир равных угловых скоростей (ШРУС), который часто называют в обиходе «гранатой», используется на переднеприводных автомобилях, квадроциклах, а также полноприводных авто. Конструктивно узел достаточно сложный, работает с высокими нагрузками, замена обходится дорого. В то же время он достаточно надежный и долговечный, при правильном уходе рассчитан на весь срок службы авто. Для этого он должен быть хорошо смазан и надежно защищен от попадания грязи пыльником ШРУСа.

Проблем с системой защиты может быть всего две:

  • разрыв пыльника ШРУСа;
  • проблемы с хомутами крепления пыльника, которые могут ослабиться, повредиться или быть некачественно установлены.

В обоих случаях придется столкнуться с задачей установки хомутов пыльников ШРУСа, которую можно решить, обратившись на СТО, а можно установить самостоятельно, особенно если поломка обнаружилась в пути или вы привыкли обслуживать авто своими силами. Поэтому в своей автоаптечке желательно иметь комплект из пары хомутов, своевременная замена которых поможет вам избежать дорогого ремонта узла.

Какими хомутами затянуть пыльник ШРУСа?

Для надежной фиксации пыльника используются хомуты трех модификаций:

  • ленточный хомут ШРУСа – универсальный вариант, для установки которого потребуются обычные плоскогубцы;
  • универсальный с ухом – для монтажа потребуются клещи;
  • евростандарт – аналог универсальных с ухом под стандартный типоразмер.

Как устанавливать хомуты ШРУСа разных типов

Технология установки крепежных изделий разного типа отличается, поэтому лучше рассмотреть их по отдельности.

Установка ленточного хомута на пыльник ШРУСа

Процесс состоит из нескольких простых шагов, причем для работы вам потребуются только плоскогубцы:

  1. Обернуть ленту вокруг пыльника.
  2. Пропустить конец ленты через петлю.
  3. Уложить хомут на место.
  4. Несильно подтянуть пассатижами.
  5. Убедиться в правильном положении крепежного элемента.
  6. С максимальным усилием потянуть пассатижами за выступающий конец ленты и загнуть его вверх и назад для фиксации.
  7. Обломать или отрезать лишний фрагмент ленты.

В сервисах и у домашних мастеров можно встретить специальную машинку для затяжки ленточного хомута, которая обеспечивает большее усилие. Однако с усилием следует быть осторожным, чтобы не повредить сам пыльник.

Установка универсального хомута пыльника ШРУСа и евростандарт

Для работы вам понадобятся специальные обжимные клещи, которые в полевых условиях можно заменить обычными:

  • обернуть хомут вокруг места установки на пыльник;
  • плотно сжать изделие до защелкивания замка;
  • убедиться в правильном положении крепежного элемента;
  • обжать ухо хомута клещами.

После завершения работ нужно убедиться в их качестве. Также через время нужно проверить, не подтекает ли из-под пыльника ШРУСа смазка.

Можно ли пыльники шрусов затягивать пластиковыми хомутами и другими подручными средствами

Схожесть принципа действия пластикового хомута с ленточным может вызвать желание дешево, быстро и просто решить задачу герметизации пыльника. Однако делать это не следует по ряду причин, среди которых:

  • невысокая прочность нейлоновой стяжки;
  • быстрое пересыхание и растрескивание материала в сложных условиях эксплуатации;
  • недостаточная ширина пластиковой стяжки.

Впрочем, если хомут пыльника у вас сорвало в пути, запасного с собой нет и купить негде, можно использовать как временную меру до приезда домой или на СТО. Причем в этом случае зажимать надо 2-3 пластиковыми стяжками. Как альтернативу ремонта подручными средствами лучше использовать проволоку, которая более надежно зафиксирует пыльник. При закручивании проволоки будьте аккуратны, при сильном натяжении она может просто прорезать пыльник. Если под рукой оказался червячный хомут, его также можно использовать как временную меру, поскольку при вибрации он будет ослабляться.
