Регулятор напряжения для тена от 1 до 6 квт

Содержание

Схема самодельного РН 220 В с тиристорами

Тиристорные сборки также эффективные, одновременно они не отличаются особой сложностью. Силовым ключом тут выступает тиристор. Главное отличие от самоделок на симисторах — каждая полуволна имеет свой индивидуальный ключ, снабженный динистором для управления.

Для схемы взяли отечественные детали. При установке тиристора VS1, диодов VD1–VD4 на радиаторы (охладители), то устройство сможет работать с нагрузкой в 10 А: при 220 В можно будет обслуживать 2.3 кВт.

В сборке лишь 2 силовых элемента: диодный мост, тиристор. Детали рассчитаны на 400 В, ток 10 А. мост трансформирует переменное напряжение в однополярное пульсирующее, фазовую настройку полупериодов обеспечивает тиристор.

R1 и 2, стабилитрон VD5 — это параметрический стабилизатор, ограничивающий напряжение, подаваемое в узел управления на отметке 15 В. Последовательное размещение резисторов требуется для повышения пробивного напряжения и рассеиваемой мощности.

C1 без заряда, в месте соединения R6 и 7 тоже нулевое напряжение, но постепенно оно там растет. Чем ниже сопротивление на резисторе R4, тем быстрее через эммитер VT1 перегонится напряжение на его базе, транзистор откроется. VT1 и 2 (транзисторы) — это состав маломощного тиристора. При достижении значения на переходе база/эмиттер VT1 пороговой отметки транзистор открывается и отпирает VT2, а тот в свою очередь — тиристор.

Второй вариант

Описанным ниже регулятором настраивают скорость вращения электродвигателей, нагрев паяльника и подобное. Такой прибор отчасти верно назвать регулятором мощности, но правильно будет также именовать его и РН, так как, по сути происходит регулировка фазы — времени, за которое сетевая полуволна попадает в нагрузку

С одной стороны настраивается напряжение через скважность импульса, с иной — мощность появляющаяся на нагрузке

Наиболее результативный прибор для резистивной нагрузки — лампочек, нагревателей. С индуктивной будет справляться, но не так эффективно, при слишком малой величине точность диапазона настройки снизится. Существуют две почти идентичные схемы по описываемому варианту:

Схема регулятора состоит из доступных деталей, ее можно полностью собрать из таковых даже советского периода. При включении (как на изображении) выпрямительных диодов прибор выдержит до 5 А, что соответствует 800 Вт…1 кВт. Но надо поставить радиаторы для охлаждения.

Основа изделия:

тирист. КУ202Н;
Т1–Т2 (КТ315 и КТ361) — это аналог 1-переходного транзистора.

Алгоритм:

Когда напряжение на конд. С1 (470 nF) сравнивается таковому в точке соединения резист. R3 и 4 (10 кОм и 2.2 кОм), тогда транзисторы открываются.
От них подается импульс управляющему электроду тиристора.
При этом C1 тратит свой заряд, тиристор открывается до следующего полупериода.

Мощность можно повысить, если заменить диоды, рассчитанные на больший необходимый ток. Также можно вместо тиристора КУ202 с пределом в 10 А поставить помощнее: Т122, Т132, Т142.

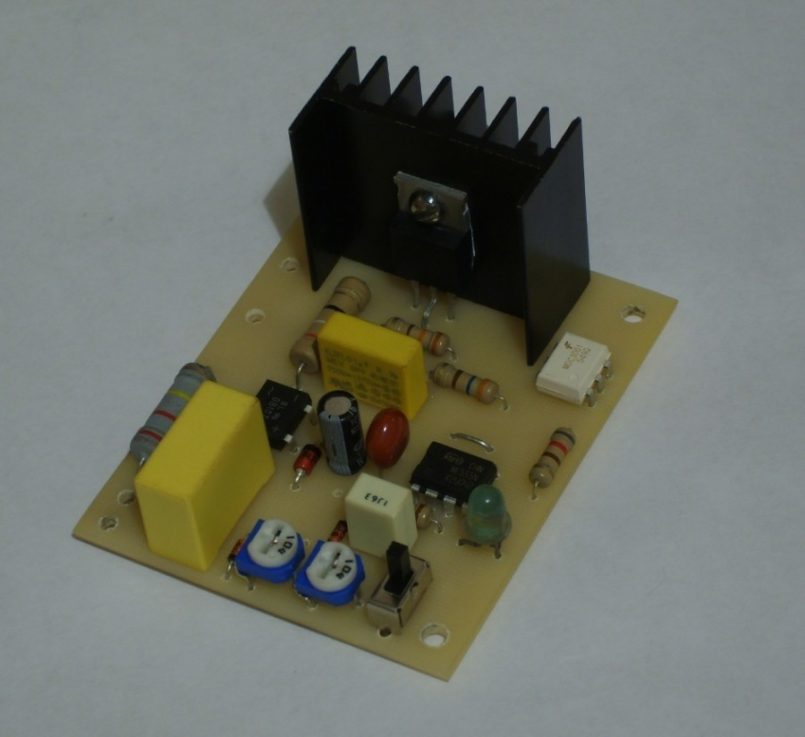

Деталей не много, допустим навесной монтаж, но с платой сборка будет красивее и комфортнее. Стабилитрон Д814В можно поменять на любой с 12–15 В. Из коробочки выведен разъем для вилки.

Модификация, особенности, демонстрация работы

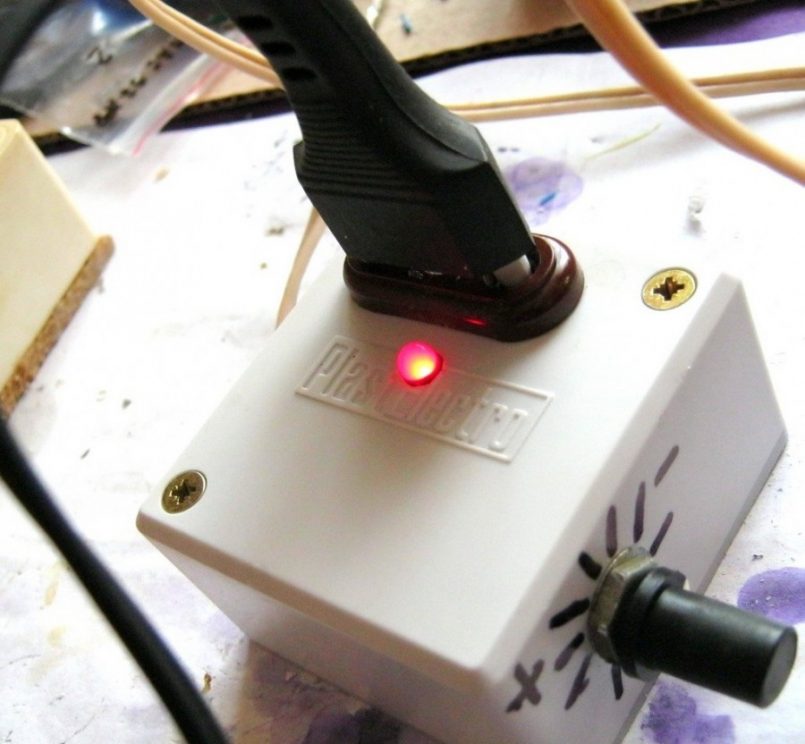

Схема также может поместиться в корпусе наружной розетки, в маленькой пластиковой распаячной коробке. Мощность самоделки ограничена диодным мостом (1000 В, 4 А), тиристором. Напомним, в нашем примере предел чуть больше 800 Вт, максимум — 1000 Вт. Для бытовых условий этого более чем достаточно.

Радиаторы на тиристоры и диоды крайне рекомендованы — в данном случае они не просто желательные, а жизненно необходимые, так как перегрев может быть значительным. Минимальная мощность резистора R1 — 2 Вт

Демонстрация:

Предназначение ТЭНов

Для чего вообще нужны ТЭНы с терморегуляторами? На их основе проектируются автономные системы отопления, создаются бойлеры и проточные водонагреватели.

Например, ТЭНы монтируются прямо в батареи, в результате чего на свет появляются секции, способные работать самостоятельно, без отопительного котла. Отдельные модели ориентированы на создание систем антизамерзания – они поддерживают невысокую положительную температуру, препятствуя замерзанию и последующему разрыву труб и батарей.

В эту батарею встроен ТЭН с терморегулятором, с его помощью происходит отопление дома.

На основе ТЭНов создаются накопительные и проточные водонагреватели. Приобретение бойлера доступно далеко не для каждого человека, поэтому многие собирают их самостоятельно, используя отдельные комплектующие. Врезав ТЭН с терморегулятором в подходящую емкость, мы получим отличный водонагреватель накопительного типа – потребителю останется оснастить его хорошей теплоизоляцией и подключить к водопроводу.

ТЭНы для нагрева воды с терморегулятором необходимы не только для создания водонагревательного оборудования, но и для его ремонта – если нагреватель вышел из строя, покупаем новый и меняем. Но перед этим нужно разобраться в вопросах выбора.

Схема регулятора напряжения на 220 вольт

Схема состоит из симистора, BTA41-800B по названию можно определить его параметры ток и напряжение. Например BTA это обозначение симистора, 41 это его ток в амперах и 800B это его напряжение. Симистор можна заменить на более слабый ток для этого нужно мощность вашего тена разделить на напряжение, например: 2 кВт разделить на напряжение в сети 220 вольт мы получим нужный нам ток 2000/220=9,1 Ампер. В этом случае мы можем использовать другой симистор BTA12-600B, но так как симистор будет работать практически на пределах своих возможностей, он будет греться и придется закрепить его на радиатор, в противном случае он может выйти из строя.

Рисунок 2. Схема с вольтметром.

Примечание.В схеме можно применять любой симистор не менее 600B и током в зависимости применяемого нагревательного элемента. В любом случае для облегчения работы симистора его следует разместить на радиаторе охлаждения. Дополнительно можно поставить вольтметр на выход схемы, чтобы видеть изменение напряжения наглядно и на вход поставить автомат на 16-25 ампер.

Детали для схемы:

1.Симистор выбираем от нагрузки но можете как в моем случае чем больше тем лучше BTA8-600b, BTA12-600b, BTA16-600b, BTA20-600b, BTA24-600b, BTA25-600b, BTA26-600b, BTA40-600b, BTA41-600b.

2.Потенциометр можно ставить в пределах от 470 кОм до 1 мегаом (МОм). Советую ставить потенциометр на 1 МОм так как у него больше диапазон регулировки, можно регулировать фактически до нуля. В начале я собрал схему с потенциометром на 500 кОм и в дальнейшем перепаивал на 1 мОм.

3.Динистор DB3 у него нет полярности припаиваем как хотим.

4.Резистор 10 кОм.

5.Конденсатор керамический 0,1 мкФ.

Схема регулятора мощности

Основным элементом регулировки является симистор BTA06-600, который же и триак.

Вы же можете его заменить на почти любой симистор из серии BTA, к примеру BTA12-60, BTA24-600 и другие.

При этом можно не проводить пересчёт номиналов элементов.

Покупая симистор, учитывайте то, что первые цифры – максимальный ток, который он пропускает в открытом состоянии.

Вторая же группа цифр – максимальное обратное напряжение данного симистора.

Вот, например, возьмём триак BTA06-600 – получается, что его ток 6 ампер, а напряжение 600 В.

Его хватит для регулировки устройства, нагрузка которого будет мощностью 800 Вт.

Также советую брать запас по току при выборе симистора – изменения в цене будут незначительны, однако надёжность конструкции повыситься.

Мощность резистора R1 должна быть 0,25 Вт для того, чтобы даже при использовании регулятора на 3000 Вт резистор будет холодным.

К переменному резистору нет особых требований, так что можете брать любой, что вам приглянулся.

Конденсатор C1 же должен быть пленочным и с напряжением 400 В.

Предохранитель следует выбрать в зависимости от тока нагрузки.

Светодиод можно не устанавливать в схему, но тогда вместо диода VD1 придётся установить перемычку.

Предохранитель F1 можно установить на отдельной колодке или же на самом проводе, при этом выведя колпачок его корпуса на заднюю панель устройства.

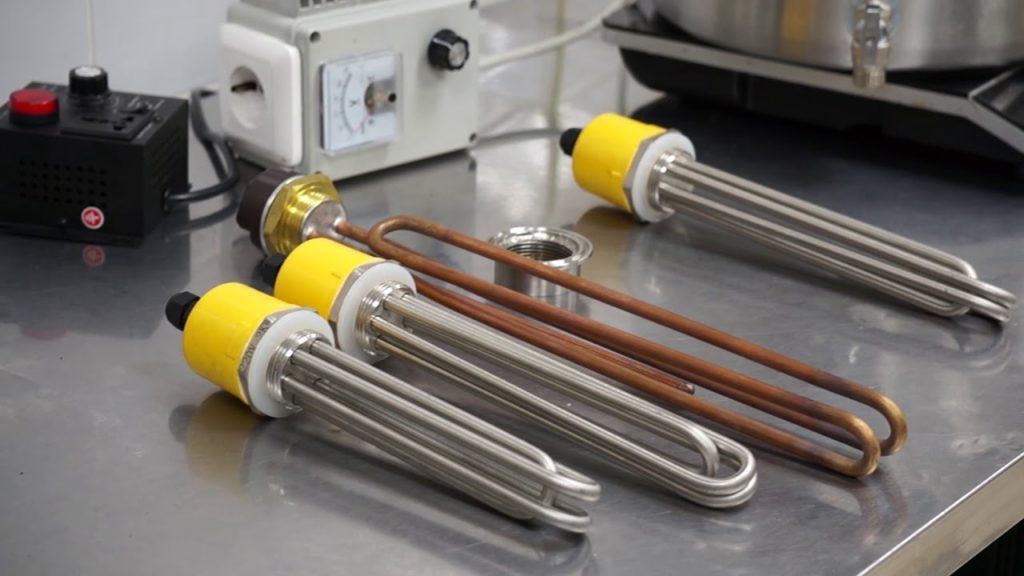

Выбор ТЭНа

Форма и размер

На выбор покупателей представлены десятки моделей ТЭНов. Они имеют различную форму – прямые, круглые, в виде «восьмерки» или «ушей», двойные, тройные и многие другие. При покупке следует ориентироваться на применение нагревателя. Для встраивания в секции батарей отопления применяются узкие и прямые модели, так как места внутри достаточно мало

При сборке накопительного водонагревателя следует обратить внимание на объем и форму бака, и на основании этого выбирать подходящий ТЭН. В принципе, сюда подойдет практически любая модель

Если нужно заменить ТЭН в уже действующем водонагревателе, необходимо приобрести идентичную модель – только в этом случае можно рассчитывать на то, что она поместится в сам бак.

Мощность

От мощности зависит если не все, то многое. Например, это может быть скорость нагрева. Если вы собираете водонагреватель небольшого объема, то рекомендуемая мощность составит 1,5 кВт. Такой же ТЭН сможет подогреть и несоизмеримо большие объемы, только делать это он будет очень долго – при мощности 2 кВт на нагрев 100-150 литров воды может уйти 3,5 – 4 часа (не до кипения, а в среднем на 40 градусов).

Если оснастить водонагреватель или бак с водой мощным ТЭНом на 5-7 кВт, то вода нагреется очень быстро. Но возникнет другая проблема – не выдержит домовая электрическая сеть. При мощности подключаемого оборудования выше 2 кВт необходимо прокладывать от электрического щита отдельную линию.

Защита от коррозии и накипи

Выбирая ТЭНы для нагрева воды с терморегулятором, рекомендуем обратить внимание на современные модели, оснащенные защитой от накипи. В последнее время на рынке стали появляться модели с эмалевым покрытием

Именно она и обеспечивает защиту нагревателей от солевых отложений. Гарантия на такие ТЭНы составляет 15 лет. Если подобных моделей в магазине не найдется, тогда мы рекомендуем к покупке электронагреватели из нержавеющей стали – они более прочные и надежные.

Наличие терморегулятора

Если вы собираете или ремонтируете бойлер или хотите оснастить ТЭНом батарею отопления, выберите модель со встроенным терморегулятором. Он позволит сэкономить на электроэнергии, включаясь только тогда, когда температура воды опустится ниже заданной отметки. Если регулятора не будет, вам придется самостоятельно следить за температурой, включая или отключая нагрев – это неудобно, неэкономично и небезопасно.

Мощный симисторный регулятор мощности

Здравствуй мой дорогой читатель. Сегодня я хочу рассказать про нюансы мощных симисторных регуляторов мощности, которые заполонили наш рынок. Теперь так называемые диммеры продают даже в отделах продажи дистилляторов, для регулировки температуры нагрева материала в перегонных аппаратах.

Схема мощного симисторного регулятора мощности

Внесу немного ясности о схеме. Схема симисторного регулятора мощности является типичной и в нее может быть включен любой, подходящий вам по параметрам симистор серии BTA, например BTA06-600, BTA16-600 и так далее. Номиналы элементов при этом пересчитывать не нужно. Работу схемы я описывал в статье «Диммер своими руками», и сейчас немного поговорим о другом.

В качестве полупроводника я применил BTA41-600 и мог бы заявить вам, что регулятор мощности рассчитан на 8.5кВт, как это делают большинство продавцов. Да, симистор BTA41-600 рассчитан на максимальный средний ток 40А. Но, во-первых, должен быть запас по току, а во-вторых не только от параметров симистора зависит мощность собранного устройства. От чего же еще может зависеть мощность диммера?

Вот пример симисторного регулятора из Китая. Продавец утверждает, что его мощность достигает 4кВт.

Сфотографировано так близко, чтобы выполнить обман зрения и внушить большие размеры теплоотвода. Если вы представляете, что такое 4000Вт, то подумайте, какое сечение провода нам необходимо для пропускания через себя тока 18А. Нет, конечно, если такой диммер включить на 30 секунд, то он может и выдержит, но обычно нагрузкой служат мощные лампы или ТЭН, которые работают часами. Теперь посмотрите ширину дорожек печатной платы этого самого китайского диммера.

Что такое Тэн? Какой выбрать?

Наиболее часто при выборе основного компонента в перегонный куб винокуры задаются вопросом о том, какой ТЭН лучше подойдёт для использования в самогоноварении. Чтобы ответить на этот вопрос, необходимо понимать основное назначение данного устройства. Но для начала нужно точно знать, что представляет собой ТЭН для самогонного аппарата.

ТЭН расшифровывается как трубчатый электрический нагревать, поскольку он имеет вид согнутой в букву U трубки и выполняет функцию нагревания за счёт электрического тока, который идёт по теплопроводящему электрическому изолятору, расположенному внутри металлической оболочки. Чтобы выбрать качественную модель, необходимо учитывать следующие параметры и особенности его эксплуатации:

Поскольку самогонный аппарат с ТЭНом работает от электричества, необходимо подобрать правильное соотношение силы тока и мощности прибора. Мощность ТЭНа в таком случае рассчитывается по специальным формулам, но для удобства можно запомнить следующие параметры и критерии выбора: при объеме куба 15 литров достаточно мощности 1,5-2 киловатт, при дальнейшем увеличении объёма на 5 литров требуемая мощность соответственно возрастает на 0,5 киловатт.
Размер ТЭНа должен соответствовать размерам ёмкости, поскольку он будет помещаться внутрь конструкции, при этом он не должен касаться стенок бака

При этом важно полностью погружать трубку в брагу, чтобы избежать ее работы в воздушной среде, это может привести к перегоранию или взрыву.
При выборе принципа работы необходимо учитывать, что для перегонки необходимо использовать элемент, работающий в жидкой среде (основным компонентом для получения самогона служит брага).
Ещё одним важным компонентом, необходимым для качественной и точной перегонки, является термометр, с помощью которого можно точно определить температуру внутри куба и узнать точное время остановки процесса дистилляции. Для этой цели можно приобрести готовый ТЭН с терморегулятором, сигнализирующим о состоянии браги и температуре внутри конструкции

О данной детали будет подробнее рассказано дальше.

Как снизить уровень помех от тиристорных регуляторов мощности

Для уменьшения помех излучаемых тиристорным регуляторами мощности в электрическую сеть применяют ферритовые фильтры, представляющие собой ферритовое кольцо с намотанными витками провода. Такие ферритовые фильтры можно встретить во всех импульсных блоках питания компьютеров, телевизоров и в других изделиях. Эффективным, подавляющим помехи ферритовым фильтром можно дооснастить любой тиристорный регулятор. Достаточно пропустить провод подключения к электрической сети через ферритовое кольцо.

Устанавливать ферритовый фильтр нужно как можно ближе к источнику помехи, то есть к месту установки тиристора. Ферритовый фильтр можно размещать как внутри корпуса прибора, так и с внешней его стороны. Чем больше витков, тем лучше ферритовый фильтр будет подавлять помехи, но достаточно и просто продеть сетевой провод через кольцо.

Ферритовое кольцо можно взять с интерфейсных проводов компьютерной техники, мониторов, принтеров, сканеров

Если Вы обратите внимание на провод, соединяющий системный блок компьютера с монитором или принтером, то заметите на проводе цилиндрическое утолщение изоляции. В этом месте находится ферритовый фильтр высокочастотных помех

Достаточно ножиком разрезать пластиковую изоляцию и извлечь ферритовое кольцо. Наверняка у Вас или Ваших знакомых найдется не нужный интерфейсный кабель от струйного принтера или старого кинескопного монитора.

Внимание, только СЕГОДНЯ!

Порядок выполнения работ

В первую очередь готовится печатная плата из куска фольгированного текстолита. На приобретенном куске текстолита размечаем расположение элементов схемы, отмечаем необходимые размеры платы и вырезаем её.

Обезжириваем фольгу, чистим мелкой шкуркой, рисуем карандашом монтажную схему регулятора, соответствующую принципиальной.

Лаком (можно лаком для ногтей) обводим карандашный рисунок. После высыхания лака опускаем плату в ванночку с хлористым железом и вытравливаем медную фольгу не участвующую в работе схемы.

Устанавливаем симистор или тиристор на радиаторе для отвода тепла.

Трехфазный регулятор мощности своими руками

Из-за проблемы с электричеством люди все чаще покупают регуляторы мощности.

Не секрет, что резкие перепады, а также чрезмерно пониженное или повышенное напряжение пагубно влияют на бытовые приборы.

Для того чтобы не допустить порчи имущества, необходимо пользоваться регулятором напряжения, который защитит от короткого замыкания и различных негативных факторов электронные приборы.

Типы регуляторов

В наше время на рынке можно увидеть огромное количество различных регуляторов как для всего дома, так и маломощных отдельных бытовых приборов.

Существуют транзисторные регуляторы напряжения, тиристорные, механические (регулировка напряжения осуществляется при помощи механического бегунка с графитовым стержнем на конце). Но самым распространенным является симисторный регулятор напряжения. Основой этого прибора являются симисторы, которые позволяют резко среагировать на скачки напряжения и сгладить их.

Симистор представляет собой элемент, который содержит пять p-n переходов. Этот радиоэлемент имеет возможность пропускать ток как в прямом направлении, так и в обратном.

Эти компоненты можно наблюдать в различной бытовой технике начиная от фенов и настольных ламп и заканчивая паяльниками, где необходима плавная регулировка.

Принцип работы

Принцип работы симистора довольно прост. Это своего рода электронный ключ, который то закрывает двери, то открывает их с заданной частотой.

При открытии P-N перехода симистора он пропускает небольшую часть полуволны и потребитель получает только часть номинальной мощности.

То есть чем больше открывается P-N переход, тем больше мощности получает потребитель.

К достоинствам этого элемента можно отнести:

Симисторы довольно долговечны, так как в них отсутствуют механические контакты.
Из-за отсутствия механической составляющей отсутствует искрообразование.
В моменты нулевого сетевого тока симистор может проводить коммутацию, что тем самым снижает количество помех и обеспечивает высокую точность работы схемы.

В связи с вышесказанными достоинствами симисторы и регуляторы на их основе используются довольно часто.

Распространенные модели

Существуют модели готовых регуляторов мощности. Одним из представителей является модель РМ-2. Довольно простая модель и недорогая модель. Цена колеблется от 1300 до 1500 р.

Прибор рассчитан на напряжение от 30 до 400 В. А также есть возможность использовать как в домашних условиях, так и на производстве.

Как правило, прибор применяют для регулировки температуры различного электронагревательного оборудования.

Следующей модификацией будет модель РМ 2 16А.

Задачей РМ 2 16 А, является изменение уровня освещения и управление вращением двигателей различного типа.

Входное напряжение не должно превышать 400 В, а нагрузка 16А. Цена этого аппарата может обойтись в 2300 рублей.

Модель РНЭ-1 нашла свое применение в бытовых условиях: для регулировки нагрева паяльника, изменение яркости ламп (использование в качестве диммера), а также с успехом можно подключить обогреватели и регулировать температуру. В конструкцию прибора входит защита от короткого замыкания, которая представлена в виде плавкого предохранителя. При чрезмерном перегреве срабатывает термозащита и регулятор останавливает подачу энергии к прибору. После остывания прибор вновь можно включить и эксплуатировать дальше. Небольшая цена является довольно весомым плюсом и составляет 1200 рублей.

Если покупатель обладает знаниями в области радиоэлектроники, то можно собрать регулятор тока своими руками, и модель NF будет лучшим выбором.

В комплект входят печатная плата из фольгированного стеклотекстолита, различные электронные компоненты.

Цена этой модели колеблется от 900 до 1100 рублей.

Схемы на основе симистора

Если по каким-то причинам нет возможности приобрести готовый регулятор мощности, то его вполне можно сделать своими руками. Заранее необходимо определиться, для какого электроприбора он будет изготовлен.

Зачастую при покупке обычного паяльника температура его настолько велика, что возможны отслоения дорожек на печатных платах, а также порча радиокомпонентов. Вот одна из схем регулятора мощности на симисторе.

Подключение и установка термостата

Известны два варианта подключения терморегулятора. Это способы подсоединения двужильных и одножильных проводов.

Подсоединение двужильного кабеля к термостату

Двужильный провод используют в том случае, когда ТР требует полноценного питания от электросети для функционирования замкнутой системы управления режимом обогрева определённого объёма. Это интегральные схемы, построенные на микропроцессорах.

Полученные данные от датчика в виде изменения силы тока, величины сопротивления анализируются прибором. В результате подаются команды на пускатель нагревательных элементов с заданным промежутком времени и граничным порогом прогрева конкретного пространства.

Обратите внимание! Примером подсоединения двужильного провода может служить схема, как нужно подключить термостат к циркуляционному насосу водонагревательного котла. Схема подключения к циркуляционному насосу

Схема подключения к циркуляционному насосу

Подсоединение к термостату одножильного кабеля

Кабель из одной жилы применяется в схеме подключения терморегуляторов в том случае, когда сам прибор установлен в разрыв фазового провода, ведущего к плюсовой клемме ТЭНа. То есть кабель служит разрывом фазы сетевого тока, питающего нагревательные элементы.

Три простых варианта на основе готовых решений

Если у вас есть неплохой паяльник к которому вы привыкли, но ему явно не хватает регулировки мощности, необязательно покупать новый. Можно модернизировать старый, купив шнур с регулятором. Надо только смотреть, чтобы мощность регулировки была не менее мощности паяльника. Вообще, предназначены они для ламп, но так как паяльник тоже линейная нагрузка, пойдут и они. Такой регулятор обойдётся примерно в 150-200 рублей вместе с новым шнуром. Но точности в этом случае никакой, так что придётся термометром проверить температуру нагрева при разном положении рукоятки и нанести разметку.

Проще не бывает подключил и регулируй любую активную нагрузку (ограничение только по мощности)

Второй вариант — найти готовый регулятор или диммер, и приспособить его. Надо будет подключить шнур, а к нему ваш паяльник. Здесь важны параметры регулировки: от какого значения и до какого может регулироваться мощность, на какую нагрузку рассчитана. Кстати, слишком мощные брать тоже не стоит, особенно если они собраны на семисторах или тиристорах. Подключаемая к ним нагрузка не должна быть ниже 25% от номинальной мощности. Греются полупроводниковые приборы слишком, если и брать более мощные, то на 30-50 % не больше. Можно просто «прицепить» дополнительный резистор, чтобы не было проблем.

При помощи этих устройств температуру паяльника можно регулировать без переделок

Есть даже специальные устройства — розетки с регулятором мощности. Это устройство похоже на блок питания, но не имеет шнура, вместо него на корпусе имеется розетка и колесико регулятора. В эту розетку подключается нагрузка, в нашем случае паяльник. Вы можете менять температуру нагрева, а вот в какое положение надо перевести регулятор, чтобы получить, скажем, 200 °C неизвестно. Так что снова вооружаемся термометром и наносим отметки на регулятор.

Основные виды

ТЭНы бывают разной мощности. Чем он мощнее, тем интенсивнее греется жидкость внутри. Более того, терморегулятор – это как раз та деталь, которая является основой. Если вы правильно выбрали все технические характеристики и добросовестно выполняете все правила его эксплуатации, водонагреватель будет служить долгое время без внеплановых чисток. Итак, какими они бывают.

Стержневой

Он состоит из стальной трубки небольшого диаметра (приблизительно до 10 мм) и длины (около от 25 до 45 см), которая зависит от объёма и мощности нагревателя. Этот термостат помещается в трубку ТЭНа и работает он по элементарным законам физики. Когда трубка нагревается, она расширяется линейно, и это позволяет надавить на выключатель. Однако их главный недостаток – неточность и дороговизна использования. Когда горячая вода выходит из бака, поступающая холодная очень быстро охлаждает термостат. По этой причине бойлер по времени греется больше, чем на самом деле надо, а это повышает затраты на электричество и сокращает срок эксплуатации и его деталей.

Стержневой аппарат

Капиллярный

Этот тип считается более прогрессивным. Он состоит из полиэстерового корпуса, который не поддаётся окислению достаточно длинный срок. В него встроено переключающее устройство (термический регулятор). Его работа происходит по принципу объёма расширительной жидкости в капиллярной трубке (тот же физический закон, что и в предыдущем) Расширительная жидкость внутри баллона, которая по плотности отличается, при нагревании меняет свою плотность, после чего действует на установленную мембрану и отключает подачу электропитания. По сравнению со стержневыми, такие приборы точнее в своих показаниях и, как результат, экономнее.

Электронный

Электронный – наиболее современный тип, а значит самый точный и безопасный.

В свою очередь они бывают двух видов: термостат безопасности и регулировочный. Если он будет пуст в тот момент, когда напряжение поступает к нагревательному элементу, тогда включится защита, которая отключит питание.

Другие виды

Электронные и электромеханические.Первый работает благодаря специальным электронным датчикам. Второй – благодаря биметаллическим элементам.
Простые (нужные градусы устанавливаются вручную) и программируемые (отличается более высокой точностью).
Накладные (при электронном управлении используются наиболее часто) и врезные (больше предназначены для механического управления).
Предназначенные для бойлеров с косвенным (непрямым) нагревом. Они значительно сэкономят ваши средства, потому что нагревают воду, при этом используя только питание для отопительного прибора. Но жидкость, которая циркулирует в отопительной системе не может нагреваться выше отметки, которая задана изначально.

Watch this video on YouTube

Устанавливаем Тэн в перегонный куб

Если вы подобрали подходящие материалы и модель нагревательного прибора, можно приступать к его установке внутрь конструкции. В данном случае мы разберем сборку на примере ТЭНа для фляги. При выполнении работ вам потребуется выполнить следующие манипуляции:

В нижней части заранее подготовленной фляги (промойте ее и удалите лишние детали, грязь и пыль, протрите насухо стенки) просверлите отверстия по диаметру подходящие под трубку. Отверстия должны располагаться на высоте 5-7 сантиметров от дна, все края дополнительно обработайте наждачной бумагой и напильником.
На выводные посадки наденьте уплотнители, проденьте провода через отверстие в стенке. С внешнего края тоже поместите уплотнители.
Теперь займитесь герметизацией, это можно сделать при помощи специального герметика или клея, который продается в строительных магазинах.
Закрепите на внешней стороне с помощью гайки полученную конструкцию, будьте аккуратны, чтобы не повредить провода и трубки.
Между выводными проводами поместите зачищенный участок кабеля и зажмите его. Подсоедините терморегулятор, который отключает работу нагревателя при достижении отметки 95°C.
Выполните изоляцию всех соединений для безопасной работы системы

Врезать ТЭН достаточно просто, необходимо соблюдать технику безопасности и следовать представленной инструкции, чтобы правильно выполнить все этапы работы.

Советы по установке

Несколько советов:

Перед покупкой ТР надо убедиться в совместимости характеристик регулятора и нагревательных элементов.
Выбирать установку прибора нужно в наиболее доступном месте.
Решая вопрос о приобретении прибора, следует оценить экономическую целесообразность применения конкретной модели терморегулятора.
Если не хватает опыта в установке таких устройств, то лучше обратиться за помощью к специалистам.

Человек порой не догадывается о количестве окружающих его терморегулирующих устройств. Они плотно вошли в быт. Их работа приносит существенную экономию затрат на электроэнергию.
