Установка двери-гармошки

Содержание

Достоинства

Дверь гармошкой в интерьере

Конструкция двери вовсе не сложная. Она включает в себя несколько частей, шириной от 10 до 15 сантиметров.

Конструкция чем-то напоминает жалюзи, но крепление производится при помощи ламелей, вертикально.

Когда подобная дверь открывается, ее части начинают двигаться по направляющей, крепящиеся снизу и сверху и в итоге складываются возле стены, напоминая меха гармошки.

Подобная конструкция отличается многочисленными достоинствами.

Положительные стороны двери гармошкой:

  • Простота в изготовлении. Ее может при желании, изготовить любой человек. Это не займет много времени и сил.
  • Она очень компактна. Это ее свойство незаменимо для небольших квартир с узкими коридорами. Установив такую дверь, вы получите возможность сэкономить немало свободного места.
  • Для изготовления потребуется самый простой инструмент и материалы
  • Такая дверь отличается универсальностью. Она легко открывается в нужную вам сторону.
  • При необходимости ширина быстро и просто изменяется. Для этого потребуется лишь добавить или удалить несколько частей.
  • Дверь гармошкой комплектуется особой защелкой. Она необходима для избегания случайного открытия. Защелка устанавливается непосредственно на направляющей.
  • Двери гармошкой открываются и закрываются практически бесшумно.
  • Если дверь изготовливается из материалов, устойчивых к влаге, например, из пластика, ее можно устанавливать, к примеру, в ванных или же, душевых комнатах. Они будут в них отлично смотреться и, благодаря своей компактности, позволят сберечь свободное место.
  • Дверь не могут открыть сквозняки, благодаря установленного на ней механизму.

То есть, если подвести итог, то гармошка отличается компактностью, отлично подходит для интерьера любого помещения и если находится в сложенном положении, то почти незаметна. Благодаря большому выбору расцветом, легко можно найти именно ту, которая больше всего для вас подойдет и которая, лучше всего впишется в интерьер вашего дома или квартиры.

Но, вместе с тем, дверь гармошкой имеет и некоторые недостатки. Это, прежде всего, небольшой срок использования и плохая устойчивость к различным ударам. Случайно задев ее, вы легко можете повредить эту конструкцию.

Как мы видим, многочисленные достоинства. перевешивают имеющиеся недостатки двери. Это положительно сказывается, на ее популярности и востребовательности.

Инструкция по установке «гармошки»

Установить дверь своими руками не представляет большой сложности

Важно перед ее приобретением сделать тщательные замеры дверного проема в нескольких точках. Если он менее 1 м, нижняя направляющая не понадобится, приобретают только верхнюю. При некоторых комплектациях в покупку не входят наличники и доборы – об этом стоит позаботиться еще в магазине

При некоторых комплектациях в покупку не входят наличники и доборы – об этом стоит позаботиться еще в магазине.

3.1

Стандартные элементы конструкции

Все модели складных дверей имеют одинаковые элементы и комплектующие в своем устройстве. А именно:

  • дверное полотно в виде отдельных створок – их размер в совокупности должен совпадать с проемом;
  • от 1 до 2 направляющих горизонтальных рельсов;
  • петли для соединения и от 2 до 4 роликов каретки;
  • регулировочный ключ;
  • стопоры;
  • шарниры;
  • саморезы.

3.2

Особенности двери

Для того чтобы лучше разобраться в установке и сборке складных дверей, необходимо досконально изучить их устройство. Главным раздвижным элементом является направляющая рельса. Ее монтаж осуществляют вверху дверного проема. Если такую же рельсу дополнительно установить и внизу, срок службы конструкции значительно сократится. Происходит это в результате скопления в направляющей мусора. Регулярно удалять его не получится, т. к. ширина изделия очень узкая.

Для легкого перемещения створок применяют роликовый механизм. Его фиксируют с одной стороны на полотне, а с другой в пазу рельсы.

Чтобы все части были надежно закреплены, применяют петли и навесы. Дополнительно все створки соединены друг с другом петлями чуть меньше, чем крепежные. В некоторых моделях створки соединяют клипсами.

Направляющий рельс всегда выполняется из металла. Чтобы его декорировать используют шпон, ламинированное или лаковое покрытие. Если недобросовестный производитель предлагает изделие из другого материала, устройство выйдет из строя через пару месяцев эксплуатации. Количество створок может быть различным — от 2 и более штук.

3.3

Необходимые инструменты

Для того чтобы собрать и монтировать дверную конструкцию, понадобятся инструменты:

  • дрель;
  • монтажная пена;
  • отвес;
  • строительный уровень;
  • ножовка;
  • бруски;
  • рулетка;
  • стусло.

Если планируется расширять дверные проемы, придется дополнительно обзавестись перфоратором.

3.4

Инструкция по сборке

Для того чтобы не запутаться в панельных створках, их предварительно раскладывают на полу в необходимом порядке. Далее следуют, соблюдая пошаговую инструкцию для монтажа:

  1. 1. Сборка пластин в единое целое. Способ крепежа незначительно разнится в зависимости от модели.
  2. 2. Вертикальная установка боковых планок. При этом обязательно пользуются уровнем. Их жестко фиксируют.
  3. 3. Монтаж направляющих. Если размер не совпадает, обрезают до необходимого ножовкой по металлу. Между отверстиями определяют расстояние 25-30 см.
  4. 4. Установка панелей. С одной стороны защелкой дополняют направляющий профиль, на нее же заводят и торец панели, и ролик. Фиксируют направляющие.
  5. 5. Создание отверстий на панелях для установки в них крепежных петель при сборке дверного полотна. Ламели располагают в необходимой последовательности (первую и последнюю можно пометить). Расстояние между ними — 3-4 мм. Еще раз проверяют крепеж.
  6. 6. Установка полотна. Все створки собирают гармошкой и размещают в пазах направляющего рельса. Производят последнюю проверку и корректировку их положения регулировочным ключом.
  7. 7. Монтаж наличников. Ножовкой отрезают лишнее, крепят их на жидкие или мебельные гвозди. В последнем случае места вбивания закрашивают специальным карандашом подходящей цветовой гаммы.

Где монтировать?

Собрать межкомнатную «книжку» не сложнее, чем устанавливаемую на входе в жилище, более того, это открывает широкий простор для экспериментов. Любой домашний мастер с радостью ухватится за возможность проверить свой профессионализм и получить дополнительный опыт.

Раздвижные конструкции идеально проявляют себя в:

  • Спальнях;
  • Гостиных;
  • Рабочих кабинетах;
  • Кухнях.

Для частных домов и городских квартир чаще всего используют одностворчатые гармошки, а вот в офисах и общественных зданиях применяются варианты с парой створок. При желании не составляет труда в нужный момент сделать дверь более широкой или сузить ее, меняя число панелей.

Заметим, что все чаще такие двери заменяют шторки душевых кабин.

Рекомендуем перед началом работ убедиться, что все необходимые составляющие в наборе есть:

  • Панель створки;
  • Верхняя направляющая;
  • Пара бегунков-кареток;
  • Соединительные петли;
  • Ключ для регулировки.

Если проем стандартной ширины, то есть не превышает метра, надобности в нижней направляющей нет. В тех случаях, когда дверной проем уже направляющей, от нее придется отрезать требуемую часть пилой по металлу. Для створок, открывающихся справа налево, защелку ставят справа; если они открываются слева направо, ее монтируют по левой стороне. В защелку должна войти сама ось торцевой панели, а бегунок следует разместить в рельсе. Отмечают расположение металлических осей и просверливают отверстия под них (так, чтобы глубина уступала длине оси, которая должна выступать на расстояние, указанное в инструкции). Нижнюю ось упирают в приемные пластины.

Петли аккуратно размещают на створках, помечая карандашом либо маркером требуемое расстояние. Обязательно ставят три петли в промежутке ближайших створок. Для всех их горизонтальное положение петель следует делать одинаковым. При малейшем смещении возникнут перекосы, а панели будут растрескиваться. Чтобы можно было установить ручку, в крайней панели сверлится паз (желательно рядом с петлевым соединением).

Заготовку из соединенных створок навешивают на крепления, складывают их, поднимая и заводя оси в упорные пластины. Далее ось каретки при помощи регулировочного ключа соединяется с пластиной, размещенной параллельно крайней створке. Фиксаторы и стопоры всегда металлические, их делают из алюминия либо из стали. Направляющие стараются размещать только сверху по той простой причине, что это избавляет от необходимости делать порог. Помните: разрезая направляющие, следует удалять ту часть, в которой расположены отверстия.

Пластиковую или деревянную дверь-гармошку иногда приходится устанавливать и в проемах шире одного метра. В таком случае обязательно увеличивают количество верхних бегунков и монтируют нижнюю рельсу-направляющую. Закрепление в ней двери и удерживающих элементов происходит точно так же, как и в верхней. Если в основной конструкции использованы кожа, ткань, вместо петель для соединения фрагментов используются умеренно жесткие тканевые вставки.

Дверь «гармошка» – вполне разумное и технически совершенное решение. Установка подобных дверей доступна даже для непрофессионала, хотя бы в самой малой степени умеющего обращаться с отвесом и дрелью. Нужно только строго соблюдать ключевые требования, и успех вам будет обеспечен!

Подготовка материалов и инструментов

Для изготовления двери-гармошки понадобятся следующие материалы:

  • ламели,
  • петли,
  • шарнирные направляющие,
  • ручка,
  • замок,
  • боковые стыковочные профили,
  • заглушки,
  • направляющая,
  • ролики,
  • саморезы.

Ширина ламелей зависит от пожеланий самого мастера, для стандартной двери достаточно 5-6 полос. Для того чтобы изготовить элементы полотна из цельного листа материала, необходимо измерить ширину и высоту дверного проема с учетом будущих креплений. Торцевую часть шлифуют мелкой наждачной бумагой, затем края обрабатываются кромкой, её легко закрепить на чистую поверхность с помощью утюга, так как она имеет клеевую основу.

Примерный набор фурнитуры для изготовления двери-гармошки

Деревянные двери гармошка

Для изготовления используют легкую древесину, как правило сосну. Натуральное дерево сочетают со вставками из стекла, МДФ, витражами. В силу конструктивных особенностей системы, деревянные секции имеют небольшую толщину, поэтому они не очень тяжелые.

Для закрепления вставок в панелях предусмотрены пазы, дополнительно их укрепляют штапиками. Используют «гармошки» из дерева в качестве межкомнатных, перегородок, для гардеробных.

Деревянный каркас дверей гармошка имеет высокие эстетические свойства, кроме того он, по сравнению с другими материалами, более прочный. Кроме массива для изготовления каркаса используют клееный брус. Он и легче, и не подвержен усадке, и не деформируется, следовательно, раздвижная конструкция из него надежна, устойчива и практична.

Двери гармошка из дерева

К преимуществам деревянных дверей гармошка можно отнести:

  • функциональность;
  • мобильность;
  • бесшумность;
  • простота монтажа;
  • декоративность;
  • экологичность.

Недостаток — небольшая влагостойкость и не столь большая долговечность, как у распашных аналогов.

Как работает?

В основе раскладной двери заложен принцип жалюзи. Так, несколько соединенных между собой вертикальных планок-ламелей двигаются по одной верхней или, если дверной проем широкий, то и по нижней направляющей. Почему дверь гармошка так называется? Процесс открывания и закрывания напоминает игру на гармони – примерно также двигаются части этого музыкального инструмента.

Движется система благодаря двум крайним планкам-створкам. Так, на одной из них установлен ролик, который ходит в рельсе-направляющей, вторая планка закреплена на дверной коробке. В закрытом и открытом положении дверь гармошка крепится при помощи специального фиксатора.

Направляющие есть в верхней части проема. Створки подвешиваются на рельс при помощи крепежных элементов. В качестве материала направляющей для дверей гармошек применяют алюминий или сталь. Для того, чтобы деталь выглядела более эстетично, видимые ее части ламинируются или же отделываются шпоном.

В более ранних конструкциях в качестве скользящей части использовали шар, к которому был приварен прут из металла – на нем удерживалась створка. Такие двери гармошка не были эффективными – из-за трения сильно изнашивался рельс и скользящий шар. При движении изделие скрипело, а само движение не отличалось плавностью и часто дверь заедала.

Сегодня в современных моделях ролики оснащаются качественными подшипниками. Закрывание таких дверей гармошкой практически бесшумно. Что касается работы в целом, то движение створок очень плавное и износ деталей минимальный.

Подготовка дверного проема

  • Проем очищается: убирается старая дверная коробка, очищаются щели, заделываются строительной смесью для выравнивания, и шпаклюются.
  • Замеряется параметры: высота и ширина проема.
  • Тщательно выравнивается пол – вне зависимости от того какая система выбрана, для бесшумного и плавного скольжения пол должен быть совершенно ровным.

Дверь-гармошка: установка

Собрать изделие не так уж сложно и своими руками, нужно лишь соблюдать аккуратность и последовательность сборки.

  1. В проеме крепится верхняя направляющая. Если ширина последней превосходит величину проема, то лишнее обрезается, и при необходимости производятся новые отверстия для крепежа.
  2. Определяется, в какую сторону будет складываться полотно. На противоположной от нее стороне направляющей производится установка защелки. В нее вводится ось замковой панели, а в паз направляющей – бегунок.
  3. Верхняя ось крепится к замковой панели. Если производителем отверстие не предусмотрено, следует выстрелить его. Та же операция производится с нижней осью. В итоге замковый элемент должен занять строго вертикальное положение.
  4. В нижней части проема относительно положения панели закрепляется приемная пластина.
  5. В верхней части последнего замыкающего элемента высверливается отверстие под бегунок, если его там нет.

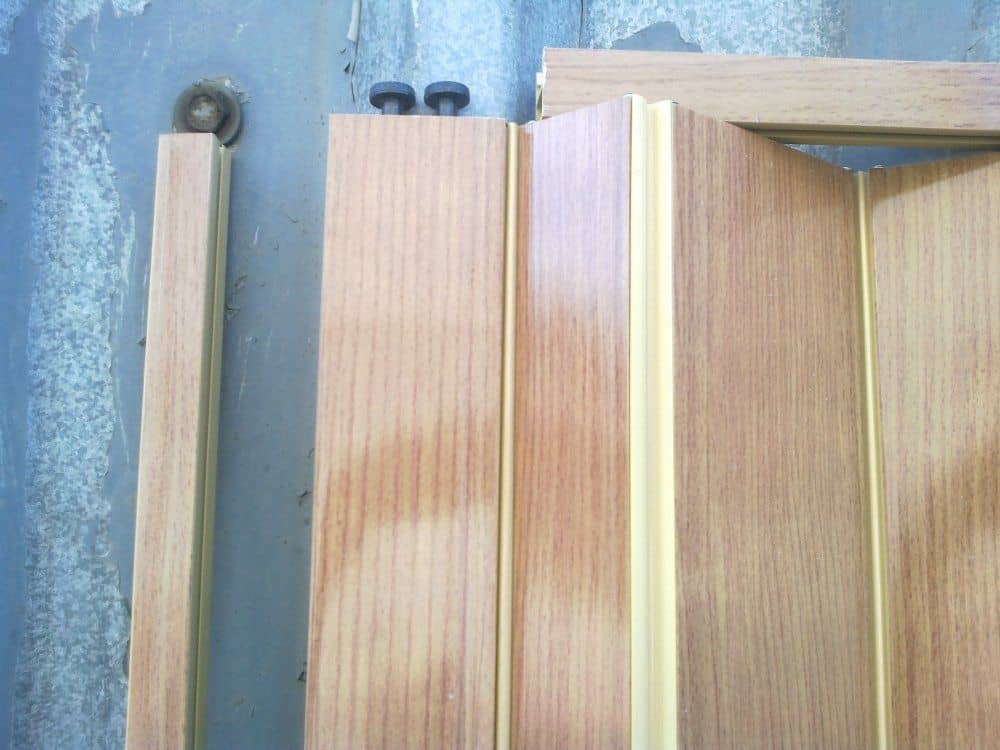

  6. Оси устанавливаются на каждую вторую панель. Если производителем отверстия не предусмотрены, следует сделать их самостоятельно и своими руками закрепить.
  7. Панели размещаются рядом в той последовательности, в какой они будут размещаться в готовой конструкции. Отмечаются места для петель – по три штуки на равном расстоянии друг от друга. Затем элементы соединяются: при этом между ними должен оставаться зазор в 3 мм.
  8. На замковой панели монтируется дверная ручка.
  9. Полотно в сложенном состоянии поднимается, металлические оси вводятся в посадочные пластины.
  10. При ширине проема больше метра, рекомендуется установить систему с двумя направляющими. В этом случае ролики монтируются на нижней части изделия.

На видео процесс установки двери-гармошки представлен более подробно.

Для защиты помещения, или разделения его на зоны, часто используются современные конструкции, одной из которых является дверь гармошка. Она особенно удобна, когда трудно вписать в габариты дома стандартную распашную конструкцию. Статья предлагает познакомиться, какие бывают двери гармошка, как установить их самостоятельно.

Складные двери гармошка — это скорее жесткая штора. Такие изделия, имея ряд достоинств, отличаются большим количеством недостатков.

Основные особенности конструкций объединены в таблицу:

Виды дверей гармошек

Изделия могут отличаться по материалу изготовления и некоторым особенностям конструкции.

Они бывают:

Глухие. Для их изготовления используется цельный массив любого непрозрачного материала.

Со стеклянными вставками . Такие двери гармошка имеют более эстетичный вид, но и меньшую прочность, что уменьшает их эксплуатационный срок.

Из пластика . Чаще всего, это не слишком долговечные изделия. Помимо самого полотна, изготовленного из пластика, из такого же материала делаются и многие элементы фурнитуры, которая так же не отличается большим сроком службы.

Из дерева. Это более долговечные конструкции. У них отсутствуют детали из пластика, а наиболее изнашиваемые элементы изготавливаются из металла.

Двери гармошка могут иметь разное количество складывающихся фрагментов, что зависит от габаритов проема.

Конструкция двери гармошки

Установка двери гармошка своими руками, начинается с ознакомлением с ее конструкцией.

На схеме видно, что изделие состоит из:

  • Верхней направляющей – поз. 1в.
  • Двух боковых направляющих: левой – поз. 1а и правой – поз. 1б.
  • Двух полупанелей: правой и левой – поз. 3.
  • Основных панелей – поз. 5.
  • Соединительного шарнира – поз. 4.
  • Стыковочной рейки – поз. 2.
  • Панели с замком – поз. 6.
  • Бегунков – поз. 7, предназначенных для перемещения полотна двери.
  • Стопоров – поз. 8, для фиксации дверного полотна.
  • Саморезы – поз. 11, для крепления направляющей рейки.
  • Ручки – поз. 9, для закрывания двери.
  • Защелки – поз. 10.

Как собрать двери шкафа купе?

Перед сборкой выполните подготовительные мероприятия:

  • составление чертежей;
  • расчёт размеров и количества деталей;
  • закупка комплектующих.

Чертежи

Учитывая размеры дверного проёма (расстояние между боковыми стенками, дном и потолком шкафа) составьте схему расположения будущих дверей, их количество и габариты

Мнение эксперта

Александр Диденко

Сборщик мебели в компании Мабакс

Швейцарская продаёт двери для шкафов-купе отдельно. Вы можете не заниматься изготовлением, а купить уже готовый комплект. Сделайте обмеры шифоньера в магазине, или посмотрите габариты в каталоге на сайте продавца. Лучше озаботиться проектированием шкафа с учётом готовых дверей, чтобы впоследствии не подгонять их под ваш шифоньер.

Расчёт

Базовые данные – высота и ширина проёма корпуса шкафа купе. Сделайте окончательные замеры проёма после установки корпуса шкафа в проектное положение. Расстояние между боковинами имеет значение для определения количества дверей. Общепринятое количество полотен бывает от 2-х до 3-х штук.


Стандарты и рекомендуемые размеры дверей для шкафов-купе

Правильно сделать расчёт дверей шкафа купе поможет наше руководство с калькулятором.

Закупка комплектующих

После того, как произведён расчёт дверей, составьте список потребности материалов и фурнитуры. В перечень включите:

  1. Количество вертикальных стоек, верхних, нижних и средних профилей, их длину.
  2. Материал, размеры и площадь фрагментов наполнения.
  3. Количество и размеры саморезов и установочных винтов.
  4. Длину буферной ленты.
  5. Количество верхних и нижних роликов.
  6. Толщину и длину уплотнительного шнура.


Для увеличения схемы нажмите на картинку

Мнение эксперта

Александр Диденко

Сборщик мебели в компании Мабакс

Готовые комплекты раздвижных систем также продают и «Версаль». Вы легко соберёте комплектующие, получив конструкцию с высоким качеством деталей и хорошей плавностью хода. Эти системы ничем не уступают дорогим комплектам других фирм. Двери выдерживают без поломок до 100 000 циклов закрывания-открывания. Минимальный срок безаварийной службы составляет 30 лет.

Пошаговая инструкция сборки дверей для шкафа купе

1 Геометрическую правильность проёма шифоньера проверьте равенством диагоналей противоположных внутренних углов.

2 Горизонталь нижней и верхней плиты, и вертикаль боковых стенок контролируйте отвесом и уровнем. В случае обнаружения отклонений параметров проёма от нормы, устраните их.

3 В верхней и нижней направляющей дорожке просверлите посадочные отверстия.
4 Направляющие планки, используя шуруповёрт, крепите саморезами к верхней плите и основанию шкафа купе.

5 К верхним концам стоек дверной рамы установочными винтами зафиксируйте роликовые узлы.
6 В нижнюю планку рамы вставьте с двух сторон нижние опорные ролики. Их крепление делайте саморезами и винтами.

7 К одной из стоек привинтите верхнюю, среднюю (если будет комбинированное наполнение) и нижнюю планку.

8 Для коррекции толщины листов наполнения, перед их монтажом в пазы профиля уложите уплотнитель Если это стекло или зеркало, уплотнитель натягивается на полотно.

9 В щели профилей вставьте листы наполнения из стекла, зеркала или МДФ, ЛДСП.
10 Устанавливая вторую стойку рамы, вы получите готовую дверь в сборе.

11 В наружные пазы стоек вклейте буферную ленту. Перед монтажом с тыльной стороны самоклеящейся ленты снимите защитную плёнку.

12 По этому примеру собирайте остальные двери. Монтаж в шкаф начинайте с установки нижних роликов в пазы направляющей дорожки. Поджимая подпружиненные нижние опоры, вставьте верхние ролики в направляющую рейку.

13 Для предотвращения случайного открывания дверей, в нижних направляющих установите дополнительные пружинные стопы и доводчики.

Альтернативный способ сборки двери с зеркалом высотой 3 метра смотрите на видео.

Дверь-гармошка – что это?

Это складная дверь, состоящая из большого количества узких секций, соединенных при помощи петель или шарниров. Такую дверь обычно устанавливают в широкие (от 1 до 1.5 м) дверные проёмы. При открытии двери её отдельные элементы идут по направляющей, которая чаще всего закреплена сверху и, как мехи у гармошки, складываются у стены.

Двери-гармошки хорошо вписываются практически в любой интерьер, так как занимают мало места. Их легко подобрать для любого проёма. В сложенном состоянии они почти незаметны.

Это интересно: Дверь гармошка установка своими руками — рассмотрим во всех подробностях

Базовая инструкции по сборке и установке дверей гармошка

После монтажа дверной коробки дальнейшую работу начинаем с подготовки главного направляющего профиля, который входит в комплект. Чтобы подогнать его под нужные нам размеры, измеряем ширину дверного проема, которая получилась после установки дверной коробки, и отмеряем это расстояние на профиле, делаем отметку и срезаем лишнее стуслом. Аналогичные операции проделываем с направляющими по бокам, если они предусмотрены в установке вашей двери. После подгонки направляющих под размеры вашего проема прикладываем их предварительно без крепления, смотрим, все ли мы точно отмеряли. Теперь просверливаем в направляющих отверстия под саморезы. Шаг между креплениями должен составлять 15–20 см. Зная расстояние между крепежами, определяем суммарное количество саморезов. Просверливаем под них отверстия диаметром 3 мм.

Если производить установку, не отклоняясь от технологии, результат себя оправдает

Направляющие установлены. Переходим к подготовке ламелей или полотен, в зависимости от конструкции вашей гармошки. Измеряем высоту проема и отрезаем лишнюю часть полос. При этом не забываем учесть зазор 5–8 мм под дверью, который необходим для вентиляции. При резке полотна или ламелей еще раз внимательно все перемерьте, а также ознакомьтесь более детально с рекомендациями производителя вашей модели гармошки. Помните, при закрытии двери она должны полностью доходить до противоположной двери без зазора.

Теперь переходим к сборке дверей. Здесь опять все зависит от выбранной вами модели и конструкции. Разберем два наиболее распространенных примера – классические ламели из пластика или МДФ и гармошка по типу книжка из двух секций. Пластиковые полосы соединяются между собой при помощи пазов, а из МДФ – через продольную ось, которая проходит через проушины каждой ламели. Полотна типа книжки из двух и более секции, как правило, изготавливаются из натурального дерева или МДФ. Они соединяются между собой при помощи петель. Они могут быть как срытого типа, так и торцевые. Более подробно о креплении петель мы уже рассказывали в пошаговом мастер классе про установку межкомнатных дверей. Перед фиксацией петель отверстия под саморезы также нужно рассверлить.

Вставляем в направляющий профиль ролики-ползунки, фиксируем их. Навешиваем собранную дверь. Откатываем полотно до конца и закручиваем все крепления, устанавливаем стопоры. Окончательно фиксируем боковые направляющие, прикручиваем собранное полотно к левому или правому краю профиля. С противоположной от глухой стороны на полотне крепим ручку и замок. Проверяем механизм в действии.

Финальный этап работы – монтаж наличников. Как и в случае с коробкой спиливаем края перекладины и верхние части стоек под 45°. Крепить наличники можно разными способами. Чаще всего применяются обычные или жидкие гвозди. Второй вариант обеспечивает более надежную фиксацию, однако впоследствии демонтировать такие наличники достаточно проблематично. Как видите, установить гармошку не так уж и сложно, главное придерживаться рекомендаций производителя и общих правил.
