Самодельный зажим «третья рука» для пайки. часть первая

Пайка в три руки: приступаем к изготовлению паечного держателя

На заготовленную подставку можно установить несколько держателей. В нашем случае их будет три, поэтому стойку диодного светильника, приобретенного на АлиЭкспресс, с помощью дремеля аккуратно разрезаем на три части.

Затем конец каждого из изготовленных держателей вставляем в ручку крокодила и тщательно прогреваем ее с помощью газовой горелки.

При насадке фиксирующего колпачка на разогретую ручку крокодила, происходит окончательное закрепление держателя.

Для закрепления держателей на подставке в последней необходимо высверлить необходимое количество отверстий.

В высверленные отверстия заливается термоклей, а затем в них вставляются сами держатели.

Итак, самодельное устройство потребовало вложения очень скромной суммы, составляющей порядка 70 рублей. Это значительно меньше того, что нам потребовалось бы потратить, чтобы приобрести аналогичное изделие в магазине.

Мне очень часто приходиться паять, и иногда делать это не очень удобно. Большие детали можно зажать в тиски, а вот с маленькими так не сделаешь. Для этого существует приспособление третья рука, но покупать такую игрушку в магазине я не захотел, решил сделать сам из подручного мусора.

Начал сиё творение с подставки. Вырезал прямоугольник из сантиметровой фанеры:

Далее начал делать вертикальную стойку из стального прутка:

И сразу задался вопросом — как закрепить пруток на основании и в дальнейшем приделать к нему горизонтальные стойки. По хорошему нужно было нарезать резьбу и закрепить гайкой, но необходимой плашки не оказалось. Пришлось выкручиваться из ситуации…

Читать также: Сварка аргоном какой аппарат

Для закрепления стойки в основании нашёл болт с продольным отверстием. Оно было меньше диаметра прутка, пришлось его немного обточить:

Для крепления горизонтальных стоек нашёл длинную гайку (встречается в советских кассетных магнитофонах) и выточил для неё в торце прутка ложе:

Гайку хотел закрепить при помощи резьбового соединения, но сверло упорно не хотело делать отверстие в торце, пришлось делать таким способом.

Узел готов к сборке:

Для прочности соединения на пруток надел трубку и сделал в ней пропил:

И начал припаивать гайку:

Теперь переходим к закреплению болта. Зажимаем деталь в тисках и начинаем пропаивать сверху:

Теперь что нам нужно сделать? Правильно, нужно соединить вертикальную стойку и основание. Для этого вырезал ещё одну вспомогательную деталь — прямоугольник из фанеры 4мм:

Перьевым сверлом в основании высверлил отверстие. Так же сделал отверстия во вспомогательной подложке из фанеры и нашёл 4 самореза. Всё готово к сборке:

Пол дела сделано, основание с вертикальной стойкой готово. Переходим ко второй части — созданию горизонтальных стоек, зажимов и увеличительного стекла.

Эти металлические пластинки, штыри и болтики с шайбами — будущие руки нашего приспособления:

Для их скрепления использую вот такие болтики с припаянными к ним шайбами (для удобства откручивания/закручивания):

А вот эти детальки достал из жёсткого диска (стойки магнита). Нарезал метчиком резьбу и получились гайки, которые удобно закручивать руками:

Ну и самое главное — зажимы. Припаял к торцам болтики для закрепления и вращения вокруг оси:

Начинаем собирать узлы нашего механизма.

Держатель увеличительного стекла

Для крепления держателей используются горизонтальные штанги. Одну шпильку я нашёл уже с резьбой, а вот с другой ( из за отсутствия плашки) пришлось по извращаться. Из жести выгибал трубочки для прочности и на концы прутка припаивал отпиленную резьбу от болтов.

Ну теперь наконец всё готово к финальной сборке, приступаем!

Прикручиваем к вертикальной штанге две шпильки:

Потом держатель лупы:

Собрал зажим для пайки из всякого хлама, не потратив на это ни копейки. Исключение составляют 2 «крокодила», пришлось купить.

Всегда приятнее и интереснее сделать вещь своими руками, чем её покупать!

https://youtube.com/watch?v=x-Km9XmmQPg

Особенности пайки проводов

В предварительном соединении паяемых деталей больше всего проблем возникает с проводами: их для этого приходится трогать руками, отчего поверхность металла загрязняется, и спаям проводов чаще прочих паяных соединений приходится выдерживать механические нагрузки.

Скрутки проводов

Прежде чем паять провода, их нужно правильно скрутить. Основные виды скруток проводов для пайки показаны на рис. У каждого из них свое предназначение:

  • Бандажными скрутками соединяют жесткие (толстые одножильные) токоведущие провода, т.е. по которым передается электрическая мощность. Особенно – провода наружныее. Бандажное соединение обеспечивает достаточный электрический контакт даже при непропае или перегреве окислившегося спая.
  • Желобковые скрутки делают на проводах в легкоплавкой изоляции (простой ПВХ, полиэтилен), когда необходимо полное растекание припоя при минимальном прогреве. Греют желобковые скрутки только по желобку.
  • Простыми скрутками можно соединять как одножильные, так и многожильные только что зачищенные от изоляции (блестящие) провода.
  • Простая последовательная скрутка, т. наз. прямая британская, или просто британка, применима для соединения токоведущих проводов гибких кабелей сечением до 1,4 кв. мм, не испытывающих регулярных больших механических нагрузок, напр. электрических удлинителей или времянок.

Электрические провода, испытывающие регулярные и/или постоянные механические нагрузки, должны быть обязательно многожильными. Скручивают их, как показано внизу на рис: концы разметливают, «метлы» вдвигают друг в друга и скручивают по-британски. Паяют легкоплавким припоем повышенной прочности, напр. ПОСК-50 (см. ниже) с активированным флюсом, не требующим удаления остатков, также см. ниже.

Параллельные (тупиковые) скрутки проводов сечением свыше 0,7 кв. мм желательно паять погружением в расплавленный припой, см. далее. В противном случае придется греть или долго, или слишком мощным паяльником, отчего изоляция ползет, а флюс преждевременно выкипает.

Что паяемо, но не паяется

Не предназначены для соединения пайкой гибкие коаксиальные кабели и кабели для компьютерных сетей типа витая пара («витуха»). Опытный кабельщик, имеющий полное представление об электродинамике линий передачи сигнала, в исключительных случаях сделать муфту на них может. Но при выполнении дилетантом, пусть он в остальном квалифицированный электронщик и монтажник, пропускная способность и помехозащищенности линии упадут ниже допустимого, вплоть до полной потери.

Как чистить и консервировать жало

Жало паяльника очищают от остатков припоя, потирая о мягкую пористую или волокнистую подкладку. Чаще всего используется поролон, но это вариант не из лучших: он подгорает и налипает на жало. Лучший материал для его чистки – натуральный войлок или базальтовый картон. Но еще лучше – 2-ступенчатая чистка, сначала о губку-путанку из металлической ленты, а затем уж о войлок. После чистки паяльник выключают, вводят еще горячее жало в твердую канифоль и ждут, пока она не перестанет пузыриться. Тогда жало вынимают и держат вниз концом, чтобы стекли излишки канифоли. По полном его остывании паяльник можно отправлять на хранение.

Работа с электронными компонентами

Пайка электроники — наиболее обширная и сложная тема, требующая опыта, навыков и специального оборудования. Однако заменить неисправный элемент на печатной плате сможет и дилетант даже при наличии одного лишь сетевого паяльника.

Выводные элементы (которые с ножками) паять проще всего. Они предварительно неподвижно фиксируются (пластилином, воском) выводами в отверстиях платы. Затем с обратной стороны паяльник плотно прижимается к хвосту для его прогрева, после чего в место спайки вводится проволочка припоя, содержащего флюс. Слишком много олова не нужно, достаточно чтобы оно затекло в лунку со всех сторон и образовало некое подобие вытянутого колпака.

Если выводной элемент болтается и его нужно придерживать руками, то место спайки сперва смачивается флюсом. Его нужно очень небольшое количество, здесь оптимально использовать флаконы от лака для ногтей, предварительно промытые ацетоном. Олово при такой технике пайки набирается на паяльник в небольшом количестве и его капелька аккуратно подносится к выводу элемента в 1–2 мм от поверхности платы. По ножке припой стекает, равномерно заполняя лунку, после чего паяльник можно убирать.

Очень важно, чтобы соединяемые детали оставались неподвижными до полного остывания припоя. Даже малейшее нарушение формы олова при кристаллизации приводит к так называемой холодной спайке — дроблению всей массы припоя на множество мелких кристаллов

Характерный признак такого явления — резкое помутнение припоя. Его нужно разогреть заново и дождаться равномерного остывания в полной неподвижности.

Некачественная, холодная пайка

Для поддержания олова в жидком состоянии, достаточно чтобы паяльник контактировал залуженной поверхностью жала с любой точкой увлажнённого участка. Если паяльник буквально прилипает к спаиваемым деталям, это свидетельствует о недостатке мощности для нагрева. Для пайки чувствительных к нагреву полупроводниковых элементов и микросхем обычный припой можно смешивать с легкоплавким.

Как научиться паять платы

Перед тем как приступить к сложной пайке, например, к работе с диодными лентами, специалисты рекомендуют начинающим мастерам обзавестись недорогими бюджетными платами. Потренировавшись на них и освоив стандартные приемы пайки, спустя некоторое время новичок научится паять микросхемы.

Этот вид пайки состоит из последовательных этапов:

Подготовительный. Перед началом работы нужно обеспечить прочное соединение и понизить сопротивление. С этой целью поверхность нужно хорошенько очистить от жиров и пыли. Для обезжиривания можно применять салфетки и мыльный раствор. Ацетон используется, когда нужно начистить поверхность схемы до блеска. В качестве более безопасного растворителя рекомендуется метил гидрат. Он так же эффективен, как и ацетон, но имеет не такой резкий запах.
Размещение спаиваемых деталей платы. Прежде чем научиться паять схемы, нужно знать места расположения всех ее элементов. В самую первую очередь пайке подлежат плоские детали. Это резистор и варистор. После приступают к конденсатору, транзистору, трансформатору, микрофону и потенциометру. Такая поочередность гарантирует безопасность элементов платы, чувствительных к температурному воздействию.
Нагревание соединения для улучшения теплопроводимости металла. Жало паяльника необходимо на несколько секунд прислонять к компонентам схемы

Важно при этом не допустить её перегрева. О нем будут свидетельствовать появившиеся на поверхности пузыри

В таком случае паяльник нужно убрать из зоны пайки.
Нанесение припоя. Выполняется до тех пор, пока на схеме не появится небольшое возвышение.
Снятие излишков. Выполняется после затвердения и остывания припоя. Рекомендуется не спешить, а дать время схеме некоторое время остыть. Это важно, поскольку можно нарушить произведенные соединения, и работу придется выполнять заново.

Научиться паять схемы должен каждый мужчина. Это даст возможность собственноручно чинить штекеры, модемы и т. д.

Пайка как процесс не ограничивается только работой с медными проводами и микросхемами. Овладев умением использовать паяльник на проводах, можно переходить к последующим, более сложным операциям с применением различных припоев и разнообразных металлов.

Пример пайки для паяльника с медным жалом

 Любая пайка начинается с лужения площадок, проводов, других элементов, которые необходимо будет соединить вместе. Лужение, это фактически поверхностное покрытия припоем поверхностей. Цель этой процедуры проста. Поверхностный слой обеспечит хорошую когезию для будущего наплавляемого припоя, а значит и надежное соединение при пайке. Здесь необходимо сказать и о материалах, которые вы собрались паять. Так скажем, будет паяться хорошо, черные металлы уже хуже, а вот паять алюминий я бы и вовсе вам не советовал. Так как дело это хлопотное и неблагодарное. Именно здесь необходимо сказать о том, что если у вас есть выбор, то выбирайте для пайки провода и коннекторы из меди, именно такой выбор позволит вам паять комфортно. Итак, о лужении медным паяльником. Разогреваем паяльник, обычно это время 5-7 минут. Раньше даже не пытайтесь. Во время разогрева можно разово опустить паяльник в канифоль или паяльный жир, для предотвращения окисления меди.

Как только жало начнет уверенно плавить припой, то считайте он разогрет.

За это время пока можете зачистить от изоляции и окисла провод или площадку. Если это многожильный провод, то после того как сняли изоляцию, скрутите все проводки между собой. Также если соединение будет неразъемное, то тоже соедините проводки разных проводников между собой.Теперь положите провод (а) на площадку и обработайте его кислотой, канифолью, либо жиром.

То есть теми реактивами, про которые я вам писал ранее. Именно они поспособствуют лужению, а как итог, и самой пайке. В нашем случае это паяльный жир, я разогрел его и обмакнул провод в него.Теперь захватываем на жало излишнюю порцию припоя, по сути это будет капелька припоя. Подносим его к проводнику и водим вдоль него.

Проводник должен равномерно залиться.

Теперь он будет похож на нечто покрытое в металлической оболочке. Если припоя мало, то еще раз возьмите припой жалом и распределите его на месте пайки.

Такую же процедуру проводим и с другим проводником. Теперь можно спаять проводники между собой. Выставляем их так, как нам необходимо и каждый раз принося на жале пальника немного припоя, заливаем щель между проводниками.

При необходимости берем припой и приносим в место пайки.

В итоге получается красивый,  прочный и надежный контакт. При необходимости, проводники перед пайкой можно скрутить.

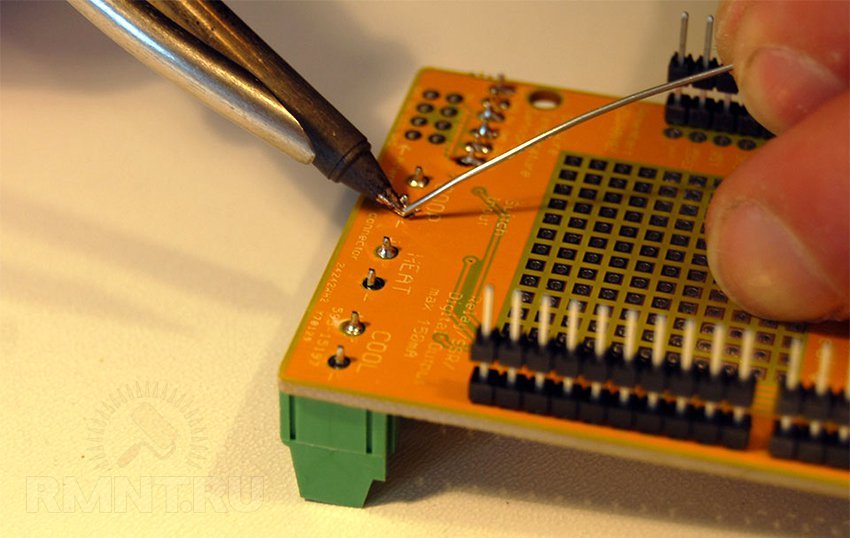

Место пайки изолируем.Теперь о пайке на плату. Здесь опять же надо начать с лужение дорожек платы. Если вы монтируете что-то на универсальную монтажную плату, то сразу берите плату с лужеными контактами. Далее выпрямляем контакты радиодетали и вставляем их в отверстия, так , чтобы они выступали с другой стороны на 0,5-1 мм. Теперь, как и в случае с проводом берем припой на жало и подносим его к месту ножка-отверстие.

Прикасаемся, и припой растекается по ножке, заполняя при этом и отверстие. Так пропаиваем все ножки радиоэлемента (провода).

Теперь вы хотя и не научились паять паяльником с медным жалом, но знаете как это делается.

Обслуживание (лужение) медного жала паяльника при пайке и после нее

Как я уже рассказывал вам, медное жало со временем выгорает и в итоге меняет свою форму. В итоге необходимо время от времени приводить его форму в порядок. Лучше всего ковать жало, то есть использовать молоток и наковальню, так и выстукивать нужные формы. Но если этого нет, то вполне можно обойтись и простым надфилем.

Берем и обрабатываем жало таким образом, чтобы оно стало подходить под удобную для вас форму (размер). Для меня такой формой является форма под плоскую отвертку. Надфилем стачиваются две стороны, в итоге получается ровный, но «голый» металл – медь.

Надо сказать, что медь металл мягкий. Обрабатывает его соответственно легко. После такого придания формы необходимо защитить жало от окисления. Делается это просто, нанесением на поверхностный слой жала припоя, который выполняет две функции. Во-первых, с его помощью мы паяем, о чем мы уже рассказали. Во-вторых, он защищает жало от окисления и выгорания. Итак, когда мы на холодную обработали жало, то включаем паяльник. Пока он греется, но не прогрелся, можно окунуть жало в канифоль или паяльный жир.

Затем берем припой и наносим на разогретое жало. Припой сам растечется по его поверхности. Все жало готово к использованию.

Восстановление жала необходимо проводить с периодичностью, когда вы заметили, что площадка на нем стала не ровной, и паять в результате этого стало неудобно.

Импульсные

Из трансформатора своими руками собирают импульсные паяльники, они менее популярные, но однозначно незаслужено — это эффективные и долговечные приборы. Их жало нагревается через 4–7 сек. до готового к работе состояния, поэтому их часто называют паяльниками «моментального нагрева», «Момент». Впрочем, индукционные модели разогреваются еще быстрее. Сделать импульсный паяльник своими руками можно из балласта (небольшая плата с электродеталями) от ламп экономных и дневного света, минимально модифицировав схему.

Более мощные импульсные паяльники основываются на трансформаторах: напряжения, тока, импульсные, кадровой развертки (из старых телевизоров).

Мини формат из плат осветительных приборов

Импульсный паяльник из электронного трансформатора всегда содержит в своей конструкции выключатель, и это целесообразно, поскольку жало разогревается чрезвычайно быстро.

Что потребуется:

  • силовой блок (плата, она же «балласт») ламп галогеновых, обычных экономных, ЛДС;
  • кольцо феррита импульсного трансформатора. Подойдет изделие с 100–120 витками первичной обмотки, с проволокой ∅ 0.5 мм. Вторичка — это медная шина (1 виток), нам потребуется диаметр до 3.5 мм;
  • жало — медный стержень ∅ 2–3 мм.

Этапы:

  1. Снять крышку с БП галогенного светильника или разобрать экономную лампочку (поддеть ножом пластиковый плафон), вытащить плату.
  2. Сделать корпус-ручку под размеры схемы.
  3. Закрепить ферритовое кольцо термоклеем на конце платы.
  4. Все что потребуется — подсоединить жало к вторичным виткам (скрутка, спайка, место изолируют), оно же по факту их часть. Первичку — подключают к выводам на плате от светильника. Финишный этап — конструкцию закрепляют в корпусе.

Такая сборка питается от обычной сети 220 В. Принцип: плата от светильника создает переменное напряжение, подаваемое на первичку кольца (трансформатора), ток при этом возрастает многократно. Один виток (вторичка) — это, по сути, жало паяльника (выполняет также роль резистора), нагреваемое на замкнутом конце, рассеивая тепло. К схеме можно приделать обычный минивыключатель.

Ниже один из вариантов создания импульсного паяльника в изображениях на основе балласта галогенового светильника. С трансформатора удалили низковольтную обмотку, оставили высоковольтную, плату распилили на две части под корпус и приделали микровыключатель. Концы жала обязательно закороченные:

Габаритные мощные импульсные паяльники из трансформаторов

Элементы:

  • корпус (можно взять из большого пистолета для силиконового клея) или деревянная ручка;
  • трансформаторы из старых советских телевизоров и подобной техники. Чтобы обеспечить характеристики как у фабричного изделия (ЭПЦН-25), потребуется трансформатор на 60–65 Вт;
  • жало, медная шина (длинная пластина), она же — вторичка.

Потребитель — жало, подключается к вторичной катушке, оно же может и являться ею. Эта часть может состоять из одного витка. Первичная — подключается к источнику тока.

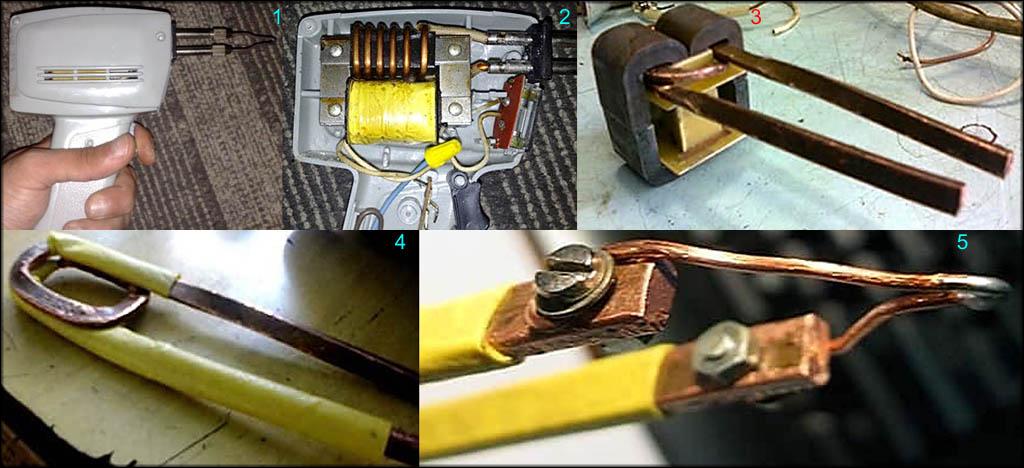

Процесс изготовления паяльника «Момент»:

  1. Медная дужка прикрепляется к выводам вторичной обмотки. И она же является ею, обязательно замыкается на концах — это жало.
  2. Первичная обмотка подключается к линии или жилам кабеля питания, куда также приделывают обычный выключатель.
  3. Конструкцию помещают в корпус или прикрепляют ручку как в пистолете.

Помощник «третья рука»

Третья рука для паяльных работ. Данный инструмент имеет достаточно простую конструкцию. Он состоит из тяжелого основания, выполненного, как правило, из чугуна. Это позволяет ему надежно и устойчиво стоять в необходимом положении.

Также агрегат имеет шарнирные соединения с зажимами, выполненными по типу «крокодила», и большое увеличительное стекло. Все части конструкции могут двигаться. В результате появляется возможность зафиксировать провода, мелкие микросхемы или детали удобным мастеру способом.

Лупа с трехкратным увеличением позволит хорошо рассмотреть все самые мелкие детали. Подобный элемент только положительно повлияет на процесс выполнения пайки.

Некоторые модели располагают дополнительной подсветкой, которая позволяет выполнять работу более точно.

Стоит отметить следующее: третья рука для пайки может быть изготовлена своими руками. Она имеет простую конструкцию. Таким образом, особых проблем со сборкой не появится. Все что понадобится – это массивное основание, болт с продольным отверстием, а также несколько «крокодилов».

Что может понадобиться для пайки

Для пайки необходим источник тепла: открытое пламя, электрическая спираль или луч лазера. Последний способ подходит даже если нужно спаять чистейшим металлическим материалом. В домашних условиях используют электрический прибор, который предназначен для:

  • различных электросхем и в том случае, когда нужно спаять радиодеталь;
  • ремонта электрического оборудования;
  • лужения припоем изделий из металла.

Итак, что же нужно для пайки паяльником? Об этом подробнее дальше.

Для работы рекомендуется использовать специальную подставку

Паяльник

Ручное устройство используется для:

  • прогрева соединяемых деталей;
  • нагрева припоя;
  • нанесения жидкого припоя на элементы, подлежащие соединению.

Припой

Для эксплуатации агрегата мастеру может потребоваться припой — сплав олова со свинцом. Он бывает, как в форме трубки, так и проволоки. Трубчатый припой более удобен в эксплуатации.

Для домашних целей паяют сплавами с меньшим процентом содержания олова. Кроме того, используют мягкие и твердые припои. Первые имеют температуру плавления до 450 градусов, остальные относятся к твердым.

Флюс

Процесс обязательно осуществляют под флюсом, который обеспечивает:

  • максимальное сцепление с ним сплава;
  • растворение окисных пленок.

Зачастую применяют канифоль, а также составы в которые она входит. Для размягчения материала достаточно температуры 50 градусов, при 200 градусов она уже кипит.

С помощью флюса можно определить готовность к пайке

Паяльные пасты

Паяльные пасты также необходимы для пайки. Они представляют собой смесь из припоя и флюса. Позволяют осуществить пайку в любых местах. Состав наносят на компонент, а затем жалом прогревают его.

Приготовить состав можно своими руками в домашних условиях. Для этого необходимо соединить оловянные опилки и жидкий флюс. Масса должна по консистенции напоминать гель.

Подставка для паяльника

Подставка для инструмента необходима в первую очередь для безопасности. В процессе эксплуатации прибор нагревается до максимальной температуры, поэтому в перерывах между работой его следует ставить на подставку. Для мощных приборов используют подставку с двумя опорами, которая может крепко держать прибор.

Оплетка для удаления припоя

Пайка с оплеткой осуществляется, когда работа заключается в удалении припоя с печатной платы при демонтаже деталей. Принцип следующий: в процессе сетка «принимает» припой, за счет капиллярных сил.

Перед каждой эксплуатацией прибор нужно проверять на техническую исправность

ugra.ru

Обзор:

Третья рука для пайки MG16129-C (ZD-126-3) держатель плат с подставкой для паяльника, лупа 90мм, 10x, цена 279 грн., купить в Запорожье — Prom.ua (ID#545386584).

Третья рука для пайки mg16129-c (zd-126-3) держатель плат с подставкой для паяльника, лупа 90мм, 10x.

Держатель плат с лупой mg16126-a (zd-126-2): «Третья рука» с держателем паяльника для печатных плат и других мелких узлов. led-подсветка от батареек. Гибкий штатив лупы. Компактное исполнение. Держатель плат, Держатели третья рука с линзой, Третья рука для пайки, Лупы, Увеличительные стёкла Лампы, Держатель, Массажные столы алюминиевые, Зажим третья рука, Гантели и штанги, Туризм.

Третья рука и подставка под паяльник своими руками. Сделай себе это простое устройство.

Комментарии 24

Дождусь может лудшего качества

Браво, какое отличное сообщение

Советую Вам зайти на сайт, где есть много информации на интересующую Вас тему. Не пожалеете.

А есть, какая нибудь альтернатива?

У нас будет все, что мы только захотим! Главное – не бояться!

В этом что-то есть. Я согласен с Вами, спасибо за помощь в этом вопросе. Как всегда все гениальное просто.

Поздравляю админа и читателей С Рождеством!

Здесь не может быть ошибки?

Я извиняюсь, но, по-моему, Вы допускаете ошибку. Могу отстоять свою позицию. Пишите мне в PM, поговорим.

Как всегда на высоте!

Полностью с Вами согласна, примерно неделю назад написала про этоже в своем блоге!

Прошу прощения, что вмешался. Я разбираюсь в этом вопросе. Можно обсудить. Пишите здесь или в PM.

Это хорошая идея.

Какая талантливая мысль

По моему мнению Вы не правы. Я уверен. Предлагаю это обсудить. Пишите мне в PM.

Вы не могли ошибиться?

Мне кажется это отличная идея

Прошу прощения, ничем не могу помочь. Но уверен, что Вы найдёте правильное решение.

Хорошая подборочка спасибо. Скину парочку для своей колекции)))

Жестко Надо этот пост использовать в корыстных целях. Обязательно!

Выбор флюса

Речь пойдет о пайке медных деталей. Для железа и алюминия существуют специальные кислотные составы, это тема отдельного материала.

На самом деле, это личное предпочтение каждого. Надо просто попробовать различные составы, и определить для себя лучший. Кому-то нравится паяльный жир (консистенция, как у солидола), некоторые любят жидкий флюс. Мы расскажем о традиционной канифоли.

Точнее — как правильно с ее помощью паять.

Этот флюс на основе сосновых смол, обладает отличными чистящими свойствами. Он обеспечивает механическую, и химическую очистку, кроме того, хорошо защищает поверхность от окисления при нагреве. Недостаток один: в чистом виде канифоль твердая. Это значит, что ее нельзя заранее нанести на соединяемые детали. Однако технология есть:

  • коснувшись канифоли жалом паяльника, набираем на него припой;
  • погружаем ножки детали или провод во флюс с помощью паяльника (он плавится), при этом поверхность покрывается тонким слоем припоя;
  • аналогично наносим припой на место пайки;
  • состыковываем залуженную деталь (провод) с местом пайки;
  • касаемся паяльником флюса, затем набираем припой, снова макаем в канифоль;
  • сразу же переносим жало в зону пайки.

Таким способом паяют детали уже многие десятилетия. При определенной сноровке, ограничений по выбору материалов для соединения нет. Именно такая методика идеально подходит для тренировок. Если вы ее освоите — остальные способы будут казаться еще проще.

«Третья рука» для пайки. Часть вторая – приспособления

Продолжение статьи о том, как самому сделать зажим «третья рука». В этой части вы узнаете о том, как расширить функциональность базовой модели при помощи различных приспособлений.


Держатель для печатных плат. Это приспособление по праву стало одним из самых удобных усовершенствований, которые были сделаны мною для «третьей руки». Я использовал его для фиксации плат от 3 до 20 сантиметров длиной. Для его изготовления нужны некоторые инструменты, поэтому могут возникнуть трудности, если у вас таковых не имеется.


Я использовал два небольших бруска алюминия с размерами примерно 15х5х65мм. На торцевой части каждого из них я просверлил по отверстию диаметром 4мм и глубиной 20мм. Вы можете сделать это и ручной дрелью, но у вас не много места для исправления ошибок. Лучше будет, если вы воспользуетесь сверлильным или сверлильно-фрезерным станком.


Для того, чтобы сделать паз, мне пришлось сменить на моем станке сверло на дисковую пилу. Ширина паза, пропиленного по всей длине алюминиевой заготовки – 1,5мм, а глубина – 3мм. Я полагаю, что это может быть сделано и при помощи ножовки по металлу или при помощи дремеля, но подозреваю, что сделать паз при их помощи будет нелегко, да и результат работы может быть довольно грубым.


Позже я сделал держатель из пластика, так как на многих платах компоненты и дорожки располагаются вблизи от края и алюминиевые скобы могут послужить причиной короткого замыкания. Вы можете видеть пластиковые держатели на изображении.

Вытяжной вентилятор.


Я сделал его, используя старый кулер для процессора, немного фильтровального материала, насадку под 90 ° для шланга (такие же я использовал для изготовления зажимов в первой части статьи) и пару винтов. Все это было у меня дома.


Для фильтра я взял белый скотч-брайт (абразивный материал), вырезал по форме кулера и закрепил один угол винтом.


Для противоположного по диагонали угла я использовал винт подлиннее, вкрутив его в кулер, проткнув фильтр и закрутив его в насадку для шланга. Подключите его к источнику питания 12В и вредные пары припоя не будут попадать в ваши органы дыхания. Чтобы увеличить функциональность приспособления я планирую добавить белые светодиоды для обеспечения дополнительного освещения.

Крепление для ЖК-дисплея.


Я сделал это крепление, развлекаясь с микроконтроллером Basic Stamp 2. В процессе использовался сверлильно-фрезерный станок, но я уверен, что можно обойтись и ручными инструментами.


Я выпилил кронштейн из пластика, просверлил отверстия, нарезал в них резьбу и прикрутил его к прямой насадке на шланг.


Не будем вдаваться в подробности – все и так довольно понятно, а размеры вашего ЖК-дисплея могут отличаться от моего. Я скорее хотел продемонстрировать спектр приспособлений, которые можно сделать своими руками.

Струбцина.

Струбцина может быть использована для удержания тех деталей, которые не могут быть удержаны «крокодилами» из-за своих размеров. Все, что мне пришлось сделать – это заменить болт, расположенный на конце струбцины, на другой, вдвое длинней. Затем я вкрутил его в прямую насадку, в которой просверлил отверстие и нарезал в нем резьбу M3*0,5. В этой версии конструкция может надежно удерживать предметы весом до 300гр. Однако, если вы усовершенствуете ее, струбцина сможет удерживать вес, исчисляемый килограммами. Для этого просверлите на струбцине второе отверстие и прикрутите ее при помощи двух винтов к насадке предназначенной для распыления жидкости под углом 90°. Другие идеи и приспособления.

Разогрев и выбор температуры

Чтобы правильно паять инструментом, мастеру важно научиться определять хорошо ли разогрето место пайки. Если применяется обычный паяльник, то ориентироваться можно на канифоль и флюс, а именно на их поведение

Так, при достаточном разогреве, они кипят, выделяют пар, но ни в коем случае не горят.

Если используется паяльная станция, то исходить необходимо из следующих правил:

  • температура, при которой происходит нагрев деталей должна быть на 40-80 градусов больше температуры плавления припоя;
  • температура наконечника инструмента должна быть на 20-40 градусов выше температуры нагрева деталей.

Зажим для пайки «третья рука». Помощь для радиолюбителя

Конструкция

Выпускается несколько разновидностей этого приспособления, которые отличаются количеством вспомогательных зажимов (от двух до четырёх), а также наличием дополнительных узлов, облегчающих работу электромонтажника. Рассмотрим конструкцию зажима для пайки «третья рука» с лупой. В её состав входят:

  1. Литая алюминиевая или чугунная станина.
  2. Кронштейн с шаровой опорой (все части регулируются как по высоте, так и по углу поворота).
  3. Опорная ось.
  4. Минимум два зажима типа «крокодил», которые монтируются на консолях опорной оси.
  5. Дополнительный кронштейн, предназначенный для крепления лупы.
  6. Лупа которая, в зависимости от производителя, имеет увеличение от 2,5 до 5 раз.

Все детали приспособления изготавливаются из анодированного алюминия, хотя для пайки сложных схем с увеличенными размерами «третья рука» для пайки может быть и стальной.

Держатель для пайки «третья рука» устанавливается на ровной поверхности рабочего стола пайщика. При этом размеры паяемой микросхемы определяются предельным расстоянием между осями зажимов.

В ряде конструкций дополнительный кронштейн для крепления лупы может закрепляться таким же образом, что и зажимы под «крокодилы»; это удобнее, поскольку лупу можно расположить в любом месте.

Впрочем, и консольное крепление имеет своё преимущество: ось кронштейна в этом случае не будет мешать зажиму самой платы.

Плоская пружина крепления лупы позволяет, при необходимости, заменять увеличительное стекло на другое, которое имеет тот же диаметр.

Принцип работы с держателем

Один из зажимов предназначается для крепления паяльника, а во втором может размещаться припой, дополнительная подсветка или плата. Станина производится достаточно тяжёлой и массивной, для того, чтобы платы увеличенных размеров не привели к опрокидыванию держателя для пайки «третья рука».

При помощи шарнирных зажимов пользователь выставляет необходимое расстояние между ними, наклон и высоту расположения. После этого регулируется размещение увеличительного стекла – линза может поворачиваться на 360°.

Держатель под паяльник можно использовать и для его хранения в период между пайками: это удобно, поскольку исключает случайное прожигание поверхности рабочего стола.

Зажим «третья рука» для пайки может эффективно использоваться в ювелирном деле, при чтении документов, напечатанных мелким штифтом, для расшифровки карт, моделирования и иных целей.

Именно поэтому все рабочие детали рассматриваемого приспособления имеют антикоррозионное покрытие.

Качество самой пайки при этом также возрастёт: пользователь не касается руками элементов печатной платы или электромонтажной схемы, а, следовательно, уменьшается вероятность окисления мест паяного соединения.

Как выбирать?

Для эффективного использования «третьей руки» для пайки следует определиться со следующими параметрами:

  • Наибольшим расстоянием между зажимами «крокодил»: они должны на 40…50 мм превышать размеры паяемой схемы.
  • Длиной оси – при достаточно больших размерах там можно устанавливать также шланг вытяжного вентилятора или пневмосдуватель для удаления остатков припоя.
  • Материалом, из которого выполнено приспособление – для интенсивных работ больше подойдёт сталь, которая обладает большей износостойкостью.
  • Оптическими возможностями увеличительного стекла.
  • Комплектность зажимов: ряд производителей держателей для пайки «третья рука» предлагают различные конфигурации крокодилов, что увеличивает удобство пользования приспособлением. В частности, производитель Factory Sealed NIB прикладывает к основному набору ещё изогнутый наконечник, наклонный наконечник и один пинцет с крестообразным наконечником.
  • Устойчивость основания: если оно снабжено резиновыми ножками, то возможное скольжение приспособления по поверхности стола будет минимальным.
  • Материал зажимов: для «нежной» электроники они могут изготавливаться из силиконовых композиций.

Цена полнокомплектного приспособления – зажима для пайки «третья рука» с лупой — составляет от 300 до 440 руб. Конструкции со встроенным осветителем, выполненным на светодиодах, обойдутся в 1500…1600 руб.
