Ворот для колодца: виды конструкций, пошаговая инструкция по изготовлению своими руками

Содержание

Как сделать вороток для колодца своими руками ↑

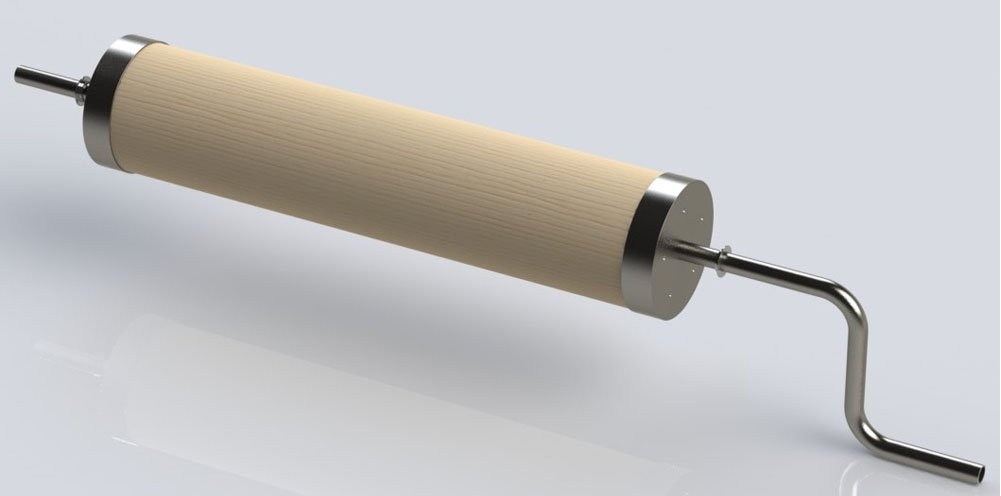

Конструкция ворота максимально проста: цилиндрическое бревно на оси, один конец которой служит ручкой, и цепь с ведром. В собранном виде все это крепится к стойкам наружной части колодца.

Материалы и инструменты для работы ↑

Для изготовления ворота понадобятся:

  • Деревянная заготовка цилиндрической формы. Обычно это простое бревно.
  • Два деревянных бруска или небольших бревна – все зависит от желаемого оформления колодца. Понадобятся для изготовления стоек ворота.
  • Лист металла (лучше выбирать «нержавейку») толщиной не менее 3 мм и размером около 50х50 мм.
  • Бытовой сварочный аппарат.
  • Ручная или электродрель с комплектом сверл по дереву и металлу.
  • Металлический прут для оси и ручки ворота.
  • Болгарка для его разрезания на части нужного размера.
  • Крепежные элементы – гвозди.
  • Трос с цепью на конце или цепь.
  • Карандаш, линейка, рулетка.
  • Металлическая скоба.

На первый взгляд список выглядит пугающе, но на деле все гораздо проще.

Подготовка деталей ворота ↑

Это основной этап работ. Нужно самостоятельно сделать некоторые элементы конструкции и привести в должное состояние уже имеющиеся.

  1. Бревно (деревянная колода)

Во-первых, необходимо определиться с длиной будущего ворота. Она должна быть на несколько сантиметров меньше расстояния между стойками. Достаточно 4-8 см с каждой стороны. При этом стойки могут быть уже установлены или на этом этапе временно зафиксированы для измерительных работ.

Во-вторых, бревно нужно отшлифовать и обработать защитной пропиткой. Для первой задачи пригодится рубанок, наждачная бумага, а для второй – специальные антисептические составы, предотвращающие гниение древесины.

Затем с помощью дрели по центру торцевых частей нужно просверлить отверстия. Рекомендуемая глубина – 12-15 см, а диаметр – чуть больше, чем диаметр прута для оси.

  1. Ось и ручка

Изготавливаются из металлического прута, который с помощью болгарки разрезается на части нужной длины. Она зависит от глубины отверстия в бревне, расстояния между ним и стойками, способа крепления ворота (на втулку с подшипником, сквозное). Одна часть прута должна быть длиннее, так как при сгибании под углом в 90˚ послужит ручкой подъемного механизма.

  1. Торцевые диски и обручи

Из листа металла необходимо вырезать следующие заготовки: два круга равных диаметру торцевых частей деревянной колоды, полосы шириной 5-7 см. Круги послужат торцевыми дисками, укрепляющими конструкцию, а полосы – хомутами, которые не дадут бревну растрескаться и деформироваться.

По центру дисков делается отверстие для осевого прута, а на расстоянии 1,5-2 см от края выполняются отверстия для гвоздей или намечаются места вкручивания саморезов.

Сборка ворота ↑

Сборка колодезного ворота – процесс поэтапный и, в принципе, несложный. Необходимы минимальные навыки работы с инструментами и сварочным аппаратом. Желательно наличие помощника. Также заранее нужно смонтировать стойки, сделав в них отверстия для установки ворота или закрепить втулку с подшипником.

  1. В торцевые отверстия деревянной колоды вставляются осевые пруты. Прямые! Изгибать один из них для создания ручки вы будете позже.
  2. На них вплотную к древесине надеваются металлические диски.
  3. С помощью сварочного аппарата диск приваривается к пруту, но только с той стороны, где он короче! Можно приварить детали с обеих сторон, но тогда с одной стороны ось ворота вставится в отверстие стойки, а с другой – должна будет лечь в заранее сделанную выемку. Это традиционный вариант монтажа подъемной конструкции.
  4. На колоду насаживаются обручи из металлических полос.
  1. Прибивание или прикручивание торцевых дисков к колоде.
  2. Присоединение цепи или троса по центру ворота. Делается это с помощью металлической скобы.
  3. Монтаж конструкции на стойки. Если крепление планируется сквозное с обеих сторон, то в стойках делаются отверстия соответствующего диаметра. В одно из них вставляется короткий прут с надетым на него бревном. Затем через второе отверстие вставляется длинный прут и приваривается к диску. Схема аналогична и для втулки с подшипником.
  4. Один из концов оси изгибается под ручку.
  5. На цепь навешивается ведро.

При желании можно продолжить работу и, не ограничиваясь одними стойками, сделать домик для колодца.

Конструкция ворота

Ворот для колодца представляет собой цилиндр, на который наматывается цепь, трос или веревка, удерживающие емкость для воды, обычно ведро, предназначенную для её подъёма с глубины водоносного слоя.

Параметрами, влияющими на эффективность подъёма ведра с водой, являются:

  1. Диаметр цилиндра, на который происходит навивка цепи или веревки, чем он больше, тем меньшее число оборотов рукояти следует сделать для подъема ведра.
  2. Радиус рукоятки колодезного ворота, определяющий усилие, которое необходимо приложить для подъема ведра на высоту, соответствующую длине окружности цилиндра.
  3. Способ, которым ворот колодца опирается своей осью на посадочные места в стойках.

Классическая конструкция ворота для колодца, изготавливаемого своими руками из подручных материалов представляет собой бревно диаметром от 15 до 25 см со вбитыми в торцы металлическими штырями, один из которых дважды изогнут под прямым углом и представляет собой рукоять. Простейший узел опирания подразумевает вращение металлических штырей в отверстиях, просверленных в деревянных стойках, или между плоскостью верхнего среза и фиксирующего элемента, закрепляемого сверху.

Опорные узлы

Существуют 3 вида опорных узлов. Каждый из них имеет особенности, влияющие на эксплуатационные характеристики механизма.

Монтаж через посадочное отверстие

Схема ворота для колодца.

В опорных стойках сверлятся отверстия меньшего диаметра, чем сечение металлической оси. Другой вариант: вырезаются канавки для установки осевых элементов. Чтобы обеспечить надежность конструкции при вращении, сверху набиваются планки из дерева или металлические заготовки.

Преимуществом данного варианта является быстрота изготовления, нет необходимости точного соблюдения размеров.

Места контакта дерева с металлическими элементами требуется регулярно смазывать, в противном случае появляется скрип при трении опорного узла об ось.

Вследствие длительной эксплуатации без смазывания происходит выработка дерева, появляются поперечные колебания, вращение затрудняется.

При своевременном уходе обеспечивается плавное движение, а отверстия не деформируются.

Втулки из капролона

Капролоновые втулки из полимерного материала обладают рядом преимуществ:

  1. Не ржавеют, не деформируются при воздействии слабокислой среды.
  2. Не требуют смазки, работают бесшумно.
  3. Имеют маленький коэффициент трения, благодаря чему материал обладает износоустойчивостью и долговечностью. На характеристики не влияет абразивность осей.
  4. Не деформируются при перепадах температур.

Сначала изготавливаются шайбы с диаметром, равным сечению оси. Их вставляют в отверстия на стойках, затем устанавливают оси.

Подшипники

Наличие подшипников усложняет конструкцию, монтаж требует высокой точности. При неправильной установке возникает биение, использовать механизм становится неудобно. Можно использовать все виды подшипников, кроме упорных. Легко устанавливаются корпусные: используется болтовое крепление узла через отверстия в корпусе. Другие варианты требуют оснащения стоек колодца ступицами.

Данный вариант узла — самый дорогой, но эффективный: вращение осевого элемента не требует больших физических усилий. Однако следует защищать подшипники от влаги и периодически смазывать. Меньше подвержены внешним воздействиям подшипники с сальниками.

Что представляет собой барабан для колодца

Долгие столетия воду из шахты колодца традиционно поднимали с помощью цилиндра, вращающегося на оси, один конец которой служит рукояткой. Во время движения конструкции на него наматывается цепь или веревка, поднимающая наполненное ведро. Барабан для колодца устанавливают над шахтой на двух стойках, крепящихся к наземной части.

Есть 3 типа воротов:

  • деревянный;
  • металлический;
  • комбинированный (из древесины и металлических деталей).

Самый популярный – комбинированный, поэтому далее будем рассматривать алгоритм изготовления именно комбинированного ворота.

Способы крепления барабана на колодезную шахту

Вороток может крепиться к шахте двумя способами:

  • на стойках, зафиксированных на основании шахты (опоры устанавливаются или при строительстве самого колодца, или монтируются на готовый фундамент);
  • на стойках, опирающихся на столешницу или «пояс» из арматуры (крепятся на анкера).

Перед тем как сделать барабан для колодца своими руками, определитесь с материалами, из которых будете мастерить не только сам цилиндр, но и вспомогательные элементы. Для изготовления опор выбирают кирпич, дерево или металл – в зависимости от материала колодезного домика и предполагаемых нагрузок на конструкцию.

Какие материалы понадобятся

Перед началом работ подготовьте расходники и вспомогательные материалы:

  1. Деревянную основу цилиндрической формы толщиной 20-25 см. Она должна быть короче диаметра шахты колодца (зазор между опорами – 4-5 см с каждой стороны) для свободного хода при эксплуатации. Обычно хватает длины в 1,2 м, но расчеты индивидуальны.
  2. Два швеллера, бревна или бруска 200-200 мм для стоек.
  3. Металлический лист (50х50 мм) от 3 мм толщиной. Нержавеющая сталь обеспечит долговечность изделия.
  4. Металлический прут для оси и рукояти барабана.
  5. Цепь или трос для подъема ведра (длина должна быть достаточной для достижения ведром уровня воды в колодце, лучше с запасом).
  6. Сварочный аппарат.
  7. Дрель для работы с металлическими и деревянными деталями.
  8. Болгарка для нарезания железных элементов.
  9. Рубанок или наждачка для шлифовки дерева.
  10. Гвозди или саморезы, металлическая скоба плюс анкера, если планируете крепить конструкцию на «армопояс».
  11. Рулетка, циркуль, карандаш и линейка для разметки и измерений.

Требования к бревну. Выбирайте твердые породы дерева – грушу, вишню, бук или вербу. Бук прослужит десятилетия, но он тяжел – учитывайте это при расчетах. Перед работой очистите бревно от коры, отшлифуйте и обработайте водоотталкивающей пропиткой для защиты от износа, разбухания при контакте с водой и плесени.

Помните: Чем больше диаметр колоды, тем быстрее будет навивка цепи – тем меньшее количество оборотов потребуется для поднятия ведра с водой.

Специфика опорных узлов

Простейшей парой трения пригодной для колодезного ворота, которую можно сделать своими руками, является контакт металлической трубы или прута в отверстиях, выполненных в деревянных стойках. Плавность вращения в таком сопряжении деталей может быть достигнута путем систематического добавления в зазоры консистентной смазки, которая уменьшит силу трения, облегчит вращение ворота и предотвратит выработку деревянной поверхности. Последнее является наиболее неблагоприятным, потому что увеличивает диаметр посадочного отверстия, в результат появляется люфт и затрудняется вращение полуосей ворота.

Более сложной конструкцией обладает конструкция, в которой отверстие в стойках имеет больший, чем калибр полуосей, размер, определяемый наружным сечением фторопластовой втулки. Использование втулки из материала, имеющего минимальный коэффициент трения при взаимодействии с металлом, посаженной в стойку с натягом, позволяет избавиться от необходимости смазки и существенно увеличивает ресурс опорных узлов.

Сделать срок службы пар трения практически бесконечным, учитывая незначительную нагрузку, можно заменив втулки на шарикоподшипники, для установки которых потребуется ступица на обеих стойках, позволяющая обеспечить прессовую посадку наружной обойме.

Какими могут быть домики для колодцев

На данный момент есть такие варианты домиков для колодцев. Их можно сделать самостоятельно или приобрести уже готовую конструкцию.

Итак:

  • Такое сооружение радует глаз, поднимает настроение.
  • Как декоративный цветник, можно использовать деревянный колодец.
  • Красивое колодезное ведро использовать как маленькую кадку под цветы.
  • Самой различной можно сконструировать и построить крышу у домика: ассиметричной, четырех- или двухскатной, дощатой или укрытой черепицей, разукрашенной узорами и флюгерами.
  • Удерживающие крышу столбы, приукрасить замысловатой резьбой. Одним словом, каждая деталь колодца может стать произведения искусства, но нужно следить, чтобы все выдерживалось в одном стиле.
  • В архитектурную композицию участка превращает домик для колодца на даче обычное бетонное колодезное кольцо. Им будут  восхищаться хозяева и их гости.
  • Домик колодца может скрыть канализационный люк.

На фото есть примеры таких конструкций.

Какие материалы могут использоваться для сооружения домиков для колодца

Какой материал используется для сооружения

Для колодцев домик может быть сооружен из:

  • Кирпича.
  • Пеноблока.
  • Газобетона.
  • Ракушняка.
  • Древесины.
  • Металла.
  • Природного агломерата.

Рассмотрим подробнее:

  • Если домик представлен готовой конструкцией, то чаще всего он изготовлен из металла. С этим материалом гораздо проще работать в отдаленном месте. Можно заказать у профессионала свой определенный размер домика, который подойдет на участке.
  • Более прочными и надежными считаются каменные домики. Они строятся по принципу возведения любого строения. Кладка может также выполняться различными способами.
  • Если используется кирпич или газобетон, пенобетон кладка может быть в 0,5 размера или в 1 кирпич. Больше не стоит делать стенки домика, так как они будут создавать нагрузку на грунт вокруг колодца и в большинстве случаев есть возможность обвала колодца.
  • Если используется природный агломерат, то он может иметь различные размеры. Крепление его зависит от параметров материала.
  • В большинстве случаев применяется монолитное основание. Оно способно выдержать практически любые нагрузки, так как является цельным.
  • Есть еще один тип фундамента, который используется для каменных строений такого типа — столбчатый. Он является более экономичным. На него не тратится слишком много материалов, и он не отличается от монолитного основания прочностью.

Свайно-винтовой фундамент более распространенный на данный момент. Он может быть использован для любого типа грунта и очень хорошо подойдет для монтирования готовых конструкций домиков.
На видео в этой статье показан процесс сооружения домика для колодца с применением кирпича.

Основной рабочий инструментарий и материалы

Чтобы самостоятельно сделать простую конструкцию ворота, потребуются:

  • заготовка из дерева (брус или бревно) – длина 110 см, диаметр 18 см,
  • брус прямоугольного типа (для вертикальных стоек) – сечение 18 × 10 см,
  • металлический лист – толщина 2,5 см, размер 6 × 6 см,
  • металлические круги со ступицами (для хвостовика и рукоятки),
  • пруток для рукоятки,
  • электродрель,
  • болгарка с кругом для порезки металла,
  • сварочный инструмент,
  • рубанок,
  • подъемный механизм – трос или цепочка,
  • скобы из металла,
  • фиксирующие элементы – гвозди с крупными шляпками,
  • измерительные приспособления – уголок, рулетка, строительный карандаш.

Установка

Установка подъемного устройства имеет такие этапы работ:

  • Металлическая труба, которая служит вращательной осью, изгибается с одной стороны дважды, под углом в 90 градусов. Таким образом, мы получаем ручку ворота.
  • На трубе нужно отметить середину, а также места будущей установки подшипников с монтажными кольцами. Опорный узел нужно со стороны ручки надеть на трубу и зафиксировать на отметке.
  • Автомобильный диск надо надеть на конструкцию, после чего он в отмеченном месте приваривается.
  • К диску прикрепляется цепь, при помощи которой и выполняется поднимание воды из колодца.
  • Далее надо второй опорный узел, сделанный из кольца с подшипником, приварить на ранее сделанной отметке.
  • Вся конструкция ставится на опоры, после чего сквозь отверстия, имеющиеся в кольцах, фиксируется при помощи болтов.

Установка

Деревянный ворот своими руками

Для сборки механизма потребуется бревно с сечением около 20 см. Его длина должна быть меньше пространства между опорными стойками на 1 дм.

Необходимо подготовить материалы и инструменты:

  1. Бруски 2×2 дм или профиль из черного проката (2 шт.).
  2. Металлический прут со срезом 3-3,5 см.
  3. Металлическая цепь.
  4. Электродрель.
  5. Болгарка.
  6. Сварочный агрегат.
  7. Рулетка, наждачная бумага, карандаш.

Своими руками деревянный ворот.

Подготовка материала и сборка механизма выглядят следующим образом:

  1. Деревянный цилиндр, полученный ручным снятием коры, очищают от неровностей с помощью рубанка. Для получения гладкой поверхности рекомендуется обработать заготовку абразивной бумагой.
  2. Бревно обрабатывается антисептическими растворами для предотвращения загнивания и атак насекомых.
  3. На края с обеих сторон надеваются кольца. Эта мера необходима для предотвращения деформации при появлении трещин в продольном направлении. Ободья можно изготовить из трубы нужного диаметра, нарезав болгаркой. Также можно нарезать металлическую шину по длине окружности цилиндра. В полосках просверлить отверстия для шурупов, соединить концы болтами или приварить. Надетые кольца фиксируются саморезами.
  4. На торцах в центре окружности сверлятся отверстия глубиной 10 см. Оси не вставляются, а забиваются, поэтому размер отверстий должен быть меньше размера прута на 1 или 2 мм.
  5. Прут нарезают на части длиной 20 и 100 см. Чтобы ось не проворачивалась, концы разогреваются и сплющиваются, затем забиваются в торцы бревна. Более длинный отрезок служит в качестве рукоятки. Для надежной фиксации прутки насаживают на 2 металлических круга, диаметр которых соответствует сечению ворота. Элементы свариваются, соединяются с хомутами на торцах.

Последовательность монтажа осей зависит от опорного узла. При использовании втулок и подшипников пруты сначала заводятся в них, после этого фиксируются на цилиндре. Если опорные гнезда расположены в верхней части стоек, сначала завершают сборку подъемного устройства, затем производят установку на колодец. Для крепления троса забивается скоба.

Удобство конструкции зависит от варианта изготовления ручек:

  1. Длинный пруток, предназначенный для рукоятки, должен иметь длину более 65 см. Сгиб осуществляется под прямым углом в 20 см от края, затем еще через 30 см.
  2. К осевому торцу приваривается рычаг длиной 25-30 см. К рычагу приваривается прут длиной 15 см. На него надевают отрезок трубы для свободного вращения. Чтобы конструкция не смещалась, к краю приваривается гайка.
  3. Для изготовления пальцев 4 прута располагают симметрично и приваривают к оси. Для комфортного вращения на них монтируют отрезки труб из пластика или деревянные рукоятки.

Для изготовления ручки можно использовать автомобильный диск. Его закрепляют, а затем к нему приваривают рукоятку. Оригинальность конструкции придает использование в качестве вращающего элемента корабельный штурвал.

Виды подъемных механизмов для колодца

Подшипниковые узлы.

Сейчас изредка возле старых источников питьевой воды шахтного типа можно встретить журавль. Это механизм, которым поднимают воду. Он состоит из длинного рычага, с одной стороны которого закреплено ведро. На другом конце установлен груз. Его вес подбирают так, чтобы прилагать как можно меньше усилий для подъема воды. Журавль – это габаритное сооружение, применяется, если вода находится неглубоко.

Намного более распространено подъемное устройство другого типа. Это ворот – цилиндр с ручкой, закрепленный на колодце. Вращая его, наматывают цепь, чтобы поднять ведро с водой. Конструктивно это простой вариант лебедки. Используется независимо от сезона и глубины водного зеркала. Может быть частью домика, установленного над источником.

Для скважин в редких случаях также применяют подобный подъемный механизм. Это возможно, если еще не установлен ручной или электрический насос, а обсадная труба большого диаметра. Понадобится особое ведро с клапаном. Его делают из отрезка трубы, снизу которой устанавливают клапан любого вида. При опускании он открывается, при подъеме удерживает воду.

Этапы работы

Бревно с длиной на 10 сантиметров меньшее, чем расстояние между стойками, следует шлифовать наждачной бумагой, пока оно не станет гладким. Если брать в качестве стоек деревянные бруски, то этот материал дополнительно пропитывается специальным составом, сохраняющим его от гниения. Металлические швеллеры тоже нужно защитить. Они могут повреждаться коррозией, так что их следует покрасить. От металлической трубы отрезается пара колец шириной по 5 сантиметров, они забиваются по торцам ворота. Данная часть конструкции защитит бревно от возможного расщепления от нагрузки. По торцам воротка следует отметить центр, где потом высверливаются специальные отверстия с глубиной не более 10 сантиметров и диаметром около 2 сантиметров. Металлический прут делится на 2 части. Его первая часть имеет длину 20 сантиметров и станет левой, опорной осью, в то время, как оставшаяся в длину около 1 метра — это правая ось с рукоятью. Нужно сплющить один конец пруты, чтобы забить ее в бревно. Плоский конец будет легко входить в дерево, а во время эксплуатации предотвратит возможное прокручивание ручки подъемного механизма.

Этапы работ

Как защитить основу подъемника?

Для защиты основы подъемника от растрескивания, которое становится результатом намокания, по торцам бревна прикрепляются специальные круги из металла. Эти детали можно вырезать из листа, после чего дрелью просверлить в них по 5-6 отверстий для крепежа. Нужно также 1 отверстие для опорных элементов, его делают в самом центре. Фиксирование выполняется при помощи саморезов. Нужно вбить части прута в специальные отверстия. Чтобы держались более надежно, их нужно приварить к металлическим дискам.

Как защитить основу подъемника
Совет

Посередине барабана следует прибить скобу для последующего прикрепления к ней цепи, на нее затем будет вешаться ведро.

Изготовляем кровлю для колодезного домика

Сооружение крыши следует по праву назвать главным этапом строительства. Ведь именно крыша является основной защитой воды в колодце не только от мусора, но и от талой и дождевой воды. Поэтому необходимо знать как ведется ее строительство, что иметь в виду при ее монтаже. Начинающим строителям обязательно помогут эти советы:

  • изначально формируется основа крыши из стропильных ферм, изготовленных из досок толщиной 30 мм. Кроме досок требуются брус и ригеля;
  • в верхней части стропила, предварительно обрезанные под скос, скрепляются саморезами;
  • основа крыши укрепляется укосинами, а ее верхняя часть соединяется досками. С их помощью формируется конек крыши;
  • затем изготовляется обрешетка и выступ над передней и задней стенками, выступающий на 10 см;
  • на обрешетку монтируется гидроизоляция. Обычно используется рубероид, но можно выбрать и другой вариант гидроизоляционного материала;
  • для обшивки крыши можно использовать шифер, черепицу или профлист;
  • фронтоны крыши покрываются грунтовкой, а затем краской или лаком для древесины.

Этап пятый. Обустраиваем колодец

Но бурением шахты и ее укреплением строительство колодца не ограничивается. Для этого обустраиваем верхнюю часть конструкции – оголовок.

Утепление оголовка колодца

Вокруг колодца оборудуем отмосток – небольшую площадку из бетона или тщательно утрамбованного щебня

Отмосток должен уходить минимум на 1 м от шахты с каждой стороны и, что важно, сооружается через определенное время после окончания строительства, когда почва осядет

Отмостка вокруг колодцаСхема конструктивных слоев отмосткиОтмостка из смеси мятой глины и щебняУтепление отмостки

Также над конструкцией сооружаем навес во избежание попадания в шахту атмосферных осадков. Если для подачи воды используется насос, то шахту лучше закрыть полностью, оставив небольшое отверстие под шланг и кабель.

Технология изготовления цилиндра-основы

Чтобы самостоятельно изготовить классический барабан для колодца из древесины по доступным чертежам, рекомендуется соблюдать такую последовательность работ:

  1. Бревно выбирают с учетом расстояния между вертикальными опорными элементами. Длина бревна должна быть меньше этого параметра на 10 см с каждой стороны.
  2. Чтобы получить качественную основу, бревно тщательно отшлифовывают рубанком, зачищают от пыли и покрывают пропитывающими составами для древесины. Они обеспечивают надежную защиту дерева от гниения и разрушения.
  3. На торцах цилиндра отмечают середины и проделывают отверстия меньшего диаметра, чем металлические диски. Для защиты древесины от рассыхания торцы надежно фиксируют металлическими хомутами.
  4. Далее устанавливают металлические диски, оснащенные ступицами. Они позволяют надежно зафиксировать стержни, предназначенные для вращения цилиндра. Фиксация дисков на бревно осуществляется при помощи металлических крепежей.
  5. Чтобы упростить установку, стержни аккуратно забивают в торцы, что предотвращает их возможное прокручивание в цилиндре при вращательных движениях рукоятки.
  6. Для удобной регулировки уровня смещения воротка по отношению к оси между стойками и цилиндром по обе стороны монтируют втулки.

Сборка ворота

Сборку начинаем с прикручивания планок к рёбрам оцинкованными шурупами 4×50 мм с клеем ПВА. Три последние планки пока не устанавливаем, чтобы обеспечить доступ внутрь цилиндра. Затем фиксируем ось -шпильку длиной 445 мм с одной стороны цилиндра в отверстиях рёбер. Её вкручиваем, используя для захвата две гайки М16 на конце шпильки, навинченных до контровки.

Как только проходим крайнее ребро, надеваем на ось шайбу, накручиваем две гайки М16 и надеваем ещё одну шайбу. Далее вкручиваем ось и проходим второе ребро. Надеваем шайбу и накручиваем гайку. Гайки на конце шпильки расконтриваем и крайнюю снимаем. Гайки с двух сторон рёбер затягиваем до упора. На шайбы и на резьбу в районе расположения гаек до их затягивания наносим эпоксидный клей для контровки.

Вторую ось длиной 532 мм необходимо установить при монтаже ворота на стойках колодезного домика, предварительно закрепив поводок и ручку. Поводок имеет два отверстия — диаметром 15 мм и 8 мм. Накручиваем на ось гайку, надеваем шайбу, накручиваем поводок через отверстие Ø 15 мм, опять надеваем шайбу и накручиваем гайку. Затягиваем гайки с двух сторон поводка, не забыв про эпоксидку.

Во второе отверстие (Ø 8 мм) поводка ставим ось-шпильку М8, надеваем на ось ручку и накручиваем с двух сторон оси самоконтрящиеся гайки. Гайки завинчиваем так, чтобы ручка свободно вращалась на оси.

Как построить домик для колодца своими руками

Для того чтобы поставить домик для колодца своими руками, можно воспользоваться проверенными мастер-классами с пошаговыми инструкциями.

Двускатный домик из дерева

Такой вариант подходит начинающему мастеру и не занимает много времени на изготовление. Сначала измеряют диаметр оголовка шахты. По этим данным будут мастерить основу конструкции.

Деревянную раму делают из бруса 50*100 мм, фиксируя уголками. Правильность и ровность конструкции позволит проверить строительный уровень, для этого нужно найти ровное место. Из брусьев такого же сечения (50*100) ставят стойки 70 см длиной перпендикулярно основе, скрепляя конструкцию железными уголками. Вверху их соединяют коньком – брусом 50*50 мм.

После этого к стойкам и углам основания крепят стропила. Для того чтобы все части конструкции прилегали друг к другу, верх стоек обрезают под углом 45°.

К одной из сторон каркаса крепят широкую (не менее 30 см) доску, на которую в дальнейшем можно будет ставить ведро. На другие стороны набивают узкие доски для прочности конструкции и в качестве каркаса, который будет удерживать домик на оголовке. Готовую основу ставят на колодезное кольцо и крепят болтами.

Можно приступать к изготовлению ворота. Для того чтобы набор воды проходил комфортно для пользователя, необходимо учитывать особенности воротка:

  1. Чем шире барабан – тем меньше вращений нужно сделать, чтобы достать емкость из шахты.
  2. Длина ручки влияет на усилия, прилагаемые для подъема – чем больше радиус вращения, тем легче набрать воды.

Важно! С увеличением ручки необходимо проявить аккуратность — при очень большом радиусе может не достать рука, чтобы прокрутить конструкцию. Для формирования ворота своими руками берут бревно диаметром минимум 20 см по длине меньшее на 10 см расстояния между стойками

Для формирования ворота своими руками берут бревно диаметром минимум 20 см по длине меньшее на 10 см расстояния между стойками.

Отрезают от металлической трубы сечением 35 мм кольца длиной 5 см и вбивают их в торцы бревна для защиты от расщепления. Высверливают отверстия в кольцах до 10 см каждое. Из металлического прута сечением 35 мм делают две заготовки: короткую 20 см и длинную для ручки 100 см. Для того чтобы прут легче вошел в деревянную заготовку и не прокручивался при работе механизма, один его конец сплющивают.

Все части воротка собирают в единый элемент, для прочности их приваривают к металлическим дискам.

Теперь можно установить и плотно закрепить ворот в вертикальных стойках.

Дверь можно смастерить из 2-3 досок выбранного размера, соединив их с обратной стороны двумя поперечными брусками и одним диагональным. Дверцу крепят к каркасу петлями на саморезы или гвозди.

Замечание! Дверь колодезного домика не должна цепляться за основу при открывании, для этого ее делают чуть меньше, чем внутренний каркас.

Основу домика обшивают досками или вагонкой по желанию.

Сруб из бревен

Сруб из оцилиндрованных бревен выполняют в классической деревенской манере. Чтобы сделать домик для колодца своими руками, стоит воспользоваться простым чертежом, на котором указаны размеры материала и места крепления стоек.

По размеру оголовка распиливают бревна одинаковой длины и выкладывают их срубом вокруг шахты. Выступающие края могут иметь фигурные вырезы в качестве декора сооружения. К массивной конструкции крепят вертикальные стойки, которые для прочности снабжают подпорками. На опоры крепят ворот с цепью и ведром, возводят каркас крыши. Благодаря основательности сооружения кровлю можно обшивать любым материалом – шифер, рубероид, черепица.

Замечание! Если одно бревно сделать на 30-40 см длиннее других и снять 3 см верхнего слоя, то на него можно будет ставить ведро.

Сплошной домик от земли

Есть вариант изготовления закрытой конструкции из металлического профиля своими руками, когда бетонное кольцо спрятано в домике. Размеры каркаса должны быть такие, чтобы сооружение свободно можно быть надеть на оголовок. Высоту подбирают индивидуально – так, чтобы можно было наклониться и достать ведро.

Профиль необходимо взять из толстого оцинкованного металла. Из направляющих собирают две идентичные рамы – одна пойдет на пол, а вторая будет над оголовком.

Чтобы сделать треугольник, у двух профилей подрезают боковины и, прикрепив посередине каркаса вертикальную стойку, фиксируют к ней надрезанный угол. То же самое проделывают с другой стороны основания. Два треугольника соединяют поперечиной.

С той стороны основания, где предполагается дверь, ставят дополнительные стойки.

На готовый каркас крепят кровлю – профлист или, предварительно закрепив основу фанерой, мягкую черепицу. Бока обшивают имеющимся материалом – сайдингом или вагонкой.

Особенности конструкции ворота

Ворот представляет собой деревянный или металлический цилиндр с цепью и ведром, закрепленный на стойках над шахтой источника. Он приводится в движение вручную через рычаг, создающий вращающий момент для поднятия емкости с водой.

Подобный механизм применяется в криницах издавна, его конструкция за много столетий практически не изменилась. Сегодня изделие используется в местности, где рядом нет электрических сетей, или в качестве запасного варианта на случай поломки водоподающих агрегатов.

Основную часть изделия часто изготавливают из бревна диаметром 150-250 мм, в торцы которого вбиты штыри диаметром 30-35 мм для фиксации в опорах. Одна из осей длинная и изогнутая и используется как ручка для проворачивания конструкции. На самом бревне есть место для крепления цепи или каната.

Изделие устанавливается осями в специально подготовленные места. Опоры имеют различную конструкцию, каждая имеет свои достоинства и недостатки. Оценить их качества поможет информация, приведенная в таблице:

Вид опоры Достоинства Недостатки
Отверстия в стойках Простота изготовления; не требует особой точности в диаметре и расположении отверстий; никаких дополнительных затрат. Появляется выработка материала; необходимо постоянно смазывать ось.
Пластиковые втулки на осях Имеют большой срок эксплуатации; не подвергаются коррозии; материал безвреден для людей; обладают высокой износостойкостью; ворот вращается плавно и бесшумно; смазка оси не требуется. Необходима точность в выполнении отверстий в стойках и их расположение в одной оси; прутья должны быть отшлифованы.
Подшипниковый узел Конструкция значительно облегчаетподъем воды, вращение становится особенно легким. Добавляются затраты на изготовление деталей опорного узла с высокой точностью; необходима защита от влаги и постоянная смазкаподшипников.

Ворот для колодца можно изготовить из отрезка трубы с заглушёнными торцами. Оси привариваются к заглушкам. Вместо трубы нередко используют колесный диск, сквозь который продета металлическая ось. Иногда цилиндр представляет собой реечную конструкцию, в которой бруски опираются на деревянные диски, вырезанные из бревна.

Ручку для вращения необязательно делать изогнутой, ее можно оформить нестандартно, например, закрепить морской штурвал или маховик запорной арматуры к цилиндрической части с помощью шпонки. Другой вариант: в бревне, перпендикулярно оси, равномерно по окружности, выполняют четыре отверстия, в которые вставляют рычаги — штыри, трубки т.д. Такая конструкция называется четырехпальцевым воротом.

Эффективность устройства зависит от следующих характеристик:

Диаметр цилиндра. Влияет на количество оборотов, которые необходимо сделать для подъема ведра на поверхность. Чем он больше, тем меньше вращений.
Радиус ручки. Влияет на усилие, прилагаемое для подъема ведра с водой. Длинный рычаг облегчает проворачивание приспособления.

Чтобы изготовить изделие, рекомендуется оформить все требования в виде чертежа ворота для колодца.
