Содержание

Советы по выбору аккумулятора типоразмера 18650

В сети довольно много информации на тему того, какие 18650 подойдут для шуруповёрта. Местами она противоречивая или не соответствует действительности

Чтобы купить нужный литиевый аккумулятор для инструмента, необходимо обращать внимание на важные характеристики

Предельные токи

Литий-ионовые аккумуляторы подразделяются на 2 вида:

  1. Высокотоковые (способны выдавать >10 А тока без вреда для батареи).
  2. Невысокотоковые (выдают до 10 ампер тока или меньше). При работе с силой тока больше 10 А возможен выход аккумулятора из строя и просадка напряжения.

На холостом ходу потребляется наименьшее количество тока — до 2 А. При операциях с крепежами или сверлом бытовые шуруповёрты достигают 10-20 А, профессиональные агрегаты — 40-50 А. Соответственно, в кратковременном режиме бытовые инструменты выдерживают до 30-40 ампер, профессиональные — до 60-80 ампер тока.

Наличие встроенного контроллера

Устройство аккумулятора 18650 может включать или не включать в себя контроллер, следящий за количеством заряда, температурой и током нагрузки.

Такой контроллер расположен впереди минусовой клеммы сверху корпуса.

Контроллер

Перечень известных микросхем, используемых контроллерами:

  • DW01+. Состоит из 6-ногой платы и полевых транзисторов, соединённых специальной сборкой в один корпус. Транзисторы создают измерительный шунт. Благодаря паразитным светодиодам возможна зарядка аккумулятора даже при срабатывании механизма, защищающего от глубокого разряда.
  • LV5114OT — срабатывает при напряжении от 2,5 до 4 В;
  • S-8241 Series — срабатывает при напряжении 2,3-4,3 В;
  • R5421N — срабатывает при перезаряде.

Наличие или отсутствие защиты АКБ

Li-Ion аккумуляторы существуют с защитой и без. За защиту отвечает специальная плата, выполняющая определённые функции:

  • предотвращение короткого замыкания;
  • защита от переразряда при напряжении <3 В и от перезаряда при напряжении >4 В.

Защита аккумуляторов

Как заряжать аккумулятор 18650 с защитой: важные правила

Чтобы защищенные Li-ion аккумуляторы типоразмера 18650 дольше сохраняли свою работоспособность, нужно:

  1. Заряжать их подходящими зарядными устройствами (в идеале – оригинальными) – источниками постоянного напряжения 5 В, которые отдают зарядный ток величиной от 0,5 до 1,0 емкости элемента питания, автоматически начинают процесс зарядки от 0,05 В и останавливают его при 4,2 В.
  2. Производить зарядку в помещениях при температуре от +15 до +25 °С. После попадания в помещение с мороза аккумулятор нужно вначале выдержать при комнатной температуре и только через несколько часов заряжать.
  3. Хранить с уровнем заряда порядка 40–50%, периодически проверяя его.

Элементы защиты и правила хранения

В конструкцию элемента питания включают печатную плату для подержания минимальное напряжение в 2,54 В. Благодаря этому обеспечивают безопасную эксплуатацию системы. Фиксируют плату на контактах АКБ алюминиевой лентой. Если элемент питания не оснащен упомянутой деталью, то устанавливают в оборудование, оснащенное отдельным контроллером заряда. Особенность китайских батарей – наличие защитной платы и дополнительной термо защитной пленки. Отличают упомянутую разновидность 18650 благодаря размеру – он больше на 1,52 мм. Наличие защиты не позволяет АКБ разрядиться на 100 %.

Система защиты любого аккумулятора не защищает агрегат от перегрева. Ее защита – контроль уровня напряжения в бытовых приборах с низким объемом потребления. Если производители указывают, что элемент не защищен, то используют его только в гаджете, где предусмотрено место только для 1-го АКБ.

Производители призывают выполнять правила хранения. Уровень влажности не превышает 45 %, а температурный фон – составляет +15-+16 °С. На девайс не направляют прямые солнечные и УФ лучи. Резкий нагрев или охлаждение приведут к быстрой потери емкости. Другие правила хранения:

  • не хранят в разреженном виде больше 1,5 месяца;
  • заряженную и не используемую батарею не хранят больше чем 3 месяца;
  • АКБ дают отдохнуть 2-3 дня после 5-6 дней интенсивного применения.

Не работают с элементами питания, срок годности которых истек. Это приведет к поломке девайса, в который устанавливают АКБ.

Аккумулятор 18650 – элемент питания, встречающийся в устройствах, требующих большого объема мощности. Выбирают его с учетом класса девайса и предполагаемой величины нагрузки. Производитель указывает на корпусе техническую информацию. Речь идет о типе использованной «химии», о гарантированном сроке службы, о мощности.

Расшифровка надписей на батарее

На фото, приведенном ниже, изображена стандартная батарея типа 18650.

Маркировка, нанесенная на корпус, означает следующее:

  1. Первая буква I означает, что это ионные батарейки.
  2. Вторая буква обозначения – это тип аккумулятора (на фото изображен кобальтовый – C).
  3. Следующая за ней латинская буква “R” означает, что это аккумулятор.
  4. Цифры 18 и 65 означают диаметр и длину батарейки в мм.
  5. Последняя цифра “0” означает форму, в данном случае – цилиндрическую.

Слово “power”, которое иногда бывает в обозначениях, означает мощность.

Последовательное соединение Li-ion аккумуляторов

При последовательном соединении аккумуляторов к «+» электрической схемы подключается «+» клемма 1-го элемента питания. К «-» клемме 1-го аккумулятора подключается «+» клемма 2-го элемента питания и т.д. В конце к «-» блока подключается «-» клемма последнего элемента питания. Собранная по такой схеме батарея имеет значение емкости, как и у отдельно взятого элемента питания, а напряжение – соответствующее суммарному значению напряжений всех элементов, входящих в АКБ.

Если при составлении батареи использовались элементы с равными значениями напряжения, то общее напряжение АКБ рассчитывается как напряжение одного из элементов, умноженное на общее число ячеек в сборке. Энергия батареи, независимо от формата соединения элементов, соответствует суммарному значению энергий входящих в состав АКБ банок.

Литий-марганцевый никель (короткие названия INR/NMC)

INR является полноправным чемпионом среди батарей формата 18650! Он обыгрывает предыдущего оппонента по объёму внедрённого в его состав никеля, что делает INR «гибридом». Данная химия комбинирует в себе пониженное сопротивление марганца, повышенную энергию никеля и в придачу безопасность. Этот химсостав демонстрирует достаточно большую ёмкость и высокий ток разряда.

Что касается вейперов, то для них INR просто находка: он обладает крайней стабильностью, а это в свою очередь позволяет не встраивать вспомогательное средство защиты. Ещё, INR может похвастать самыми большими инновациями. Такие мировые гиганты электроники как Sony, Samsung и LG, занимаются разработками электроаккумуляторов INR следующей генерации с разными пропорциями кобальта, марганца и никеля.

Популярные модели INR 18650:

  • Samsung 25R(ссылка);
  • Sony VTC4(ссылка);
  • Sony VTC5(ссылка);
  • LG HE2(ссылка).

Каким током заряжать li-ion аккумулятор 18650

Есть порядок восстановления работоспособности литиевого аккумулятора 18650 после падения напряжения до рабочего. Мы восстанавливаем емкость, измеряемую в ампер-часах. Поэтому вначале подключаем Li-ion аккумулятор форм-фактор 18650 к ЗУ, потом своими руками устанавливаем ток зарядки. Напряжение изменяется по времени, начальное 0,5 В. Как стабилизатор, ЗУ рассчитан на 5 В. Для сохранения работоспособности, благоприятными считают параметры 40-80 % от емкости.

Схема зарядки li-ion аккумулятора 18650 предполагает 2 этапа. Вначале нужно поднять напряжение на полюсах до 4,2 В, далее постепенным снижением силы тока стабилизировать емкость. Заряд считается полным, если сила тока снизилась до значения 5-7 мА, когда питание отключится. Весь цикл зарядки не должен превышать 3 часа.

Самая простая одногнездная китайская зарядка для li-ion аккумуляторов 18650 рассчитана на зарядный ток в 1 А. Но следить за процессом придется самостоятельно, переключать своими руками. Универсальные зарядные устройства дороги, но имеют дисплей и самостоятельно ведут процесс.

Как правильно зарядить Li-ion аккумулятор 18650 в ноутбуке? Подключение комплекта источников энергии в гаджете через Pover Bank

Батарея может заряжаться от сети, но важно отключать питание, как только блок набрал емкость

Особенности аккумуляторов 18650

АКБ подобного типоразмера используется в большинстве инструментов. Потому что они обеспечивают пользователя некоторыми преимуществами:

  • В зависимости от модели и производителя, емкость аккумуляторной батареи может достигать 3600 мАч, что хороший результат, так как обеспечивает более длительную работу в отличие от стандартных батареек;
  • Никакого эффекта памяти, кроме того элементы имеют низкий уровень саморазряда;
  • Высокий срок службы. Изделие способно выдерживать до 1000 циклов зарядки;
  • Последнее преимущество – у отдельных моделей показатель токоотдачи доходит до 30 А, что высокое значение.

Несмотря на большое количество преимуществ, у элемента питания присутствуют и негативные стороны. Они способны полностью уничтожить аккумулятор, даже если он будет куплен неделю назад. Чтобы такого не произошло, следует покупать изделие у топовых производителей, которые оснащают свое устройство электронными платами. Они гарантируют длительную защиту от вредных воздействий, это продлевает срок службы и повышает надежность.

Часто в защитную схему включены такие элементы, как:

  • Ключ на полевом транзисторе. Благодаря этой детали аккумулятор защищен от перезарядки. Например, когда уровень напряжения достигает максимума, ключ открывается, что способствует прекращению процесса зарядки.
  • Для предотвращения перегрева устанавливается температурный предохранитель. Максимальное значение, которое устанавливается на большинстве устройств – 90 градусов по Цельсию.
  • Последнее – транзисторная защита. Главное назначение – защита от короткого замыкания (КЗ). Также она предотвращает глубокий разряд.

Электронная плата устанавливается на катоде батареи. При помощи специального проводника устанавливается связь с положительным контактом. В роли этого элемента выступает тонкая стальная лента.

Некоторые аккумуляторные батареи могут оснащаться не только электронной защитой, но и механической. Если происходит резкое повышение температур, благодаря специальному выключателю, полностью разрывается цепь. Однако если никакого результата не произошло, а давление начинает расти, то в изделие срабатывает сбросной клапан. Благодаря этому наружу выпускаются скопившиеся газы. Такое решение способствует предотвращению произвольного воспламенения.

Контроллер заряда li-ion аккумулятора 18650

Основные производители выпускают стандартные литиевые аккумуляторы 18650 без защитной платы. Этот контроллер, выполненный в виде электронной схемы, устанавливают сверху на корпус, несколько удлиняя его. Плата располагается перед отрицательной клеммой, защищает АКБ от КЗ, перезаряда, переразряда. Собирается защита в Китае. Есть приборы хорошего качества, встречается откровенное надувательство – недостоверная информация, емкость 9 000А/ч. После установки защиты корпус помещается в термоусадочную пленку с надписями. За счет дополнительной конструкции корпус становится длиннее и толще, может не поместиться в предназначенное гнездо. Типоразмер его может быть 18700, увеличиться за счет дополнительных действий. Если аккумулятор 18650 используется для создания батареи в 12 В, в которой предусмотрен общий контроллер заряда, прерыватели на отдельных Li -ion элементах не нужны.

Целью защиты является обеспечение работы источника энергии в заданных параметрах. При зарядке простым ЗУ защита не допустит перезаряда и вовремя отключит питание, если литиевый аккумулятор 18650 сел до напряжения 2,7 В.

Наиболее широко применяемые аккумуляторы

Среди множества наиболее распространены li ion аккумуляторы типоразмера 18650, выпускаемые пятью компаниями: LG, Sony, Panasonic, Samsung, Sanyo, заводы которых находятся в Японии, Китае, Малайзии и Южной Карее. Планировалось, что использоваться li ion аккумуляторы 18650 будут в ноутбуках. Однако, благодаря удачному формату их применяют в моделях на радиоуправлении, электромобилях, фонарях и т.д.

Как всякий качественный товар, такие аккумуляторы имеют много подделок, поэтому, чтобы продлить срок эксплуатации прибора, приобретать нужно только батареи известных брендов.

Регулируемые и нерегулируемые моды

До сих пор мы говорили о так называемых регулируемых модах, то есть устройствах с переменными мощностью и/или напряжением, в которых защитные функции не дадут вам сделать ничего опасного.

Также есть и нерегулируемые моды, о которых у нас есть отдельная статья. Для таких устройств рекомендации выше гораздо важнее. Вы должны быть уверены, сколько просите тока от своего аккумулятора, и убедиться, что он не превышает безопасное значение.

Нужную величину мы опять же будем считать по закону Ома, как отношение максимального напряжения к сопротивлению спирали или испарителя. Но вы также можете воспользоваться специальным калькулятором, чтобы проверить себя.

Как заряжать аккумулятор, правила

Литий-ионные аккумуляторы похожи на людей тем, что они не ведут себя одинаково и работают лучше всего при температурах, которые не являются ни слишком жаркими, ни холодными.

Эти батареи работают лучше при высоких температурах, чем при низких, так как тепло снижает внутреннее сопротивление и ускоряет химическую реакцию внутри батареи. Побочным эффектом этого процесса является то, что он создает нагрузку на батарею, что может привести к сокращению срока службы в жарких условиях в течение продолжительных периодов.

С другой стороны, низкие температуры увеличивают внутреннее сопротивление, что увеличивает нагрузку на аккумулятор и сокращает его емкость. Батареи, которые обеспечивают 100% -ную емкость при 27 ° C, обычно уменьшаются на 50% при -18 ° C и так далее.

Li ion аккумуляторы как правильно заряжать?

Не разряжать полностью

Несоблюдение этих советов и инструкций может привести к повреждению аккумулятора до такой степени, что он станет непригодным для использования. Вы также можете поставить под угрозу свою безопасность и безопасность других людей, если батарея не используется должным образом. В сочетании с несовпадающим зарядным устройством может произойти перегрев или перезарядка, и существует риск возгорания.

Полная разрядка производится не чаще раза в 3 месяца

Как правильно заряжать литий ионные аккумуляторы?

Зарядка ионно-литиевых батарей очень отличается от зарядки никель-кадмиевых или никель-металлогидридных батарей.

Различия заключаются в том, что литий-ионные аккумуляторы имеют более высокое напряжение на элемент. Они также требуют гораздо более жестких допусков на напряжение при обнаружении полной зарядки, а после полной зарядки они не допускают или требуют подзарядки

Особенно важно иметь возможность точно определять состояние полной зарядки, поскольку литий-ионные аккумуляторы не допускают перезарядки

Хранение с небольшим зарядом

Большинство литий-ионных аккумуляторов, ориентированных на потребителя, заряжаются до напряжения 4,2 В на элемент, и это допускает отклонение около ± 50 мВ на элемент. Зарядка сверх этого вызывает напряжение в элементе и приводит к окислению, что сокращает срок службы и производительность. Это также может вызвать проблемы с безопасностью.

Заряжать только оригинальной зарядкой

Зарядку литий-ионных аккумуляторов можно разделить на два основных этапа:

  • Заряд постоянного тока: на первой стадии зарядки литий-ионного аккумулятора или элемента тока заряда контролируется. Как правило, это составляет от 0,5 до 1,0 С. (Примечание: для батареи емкостью 2000 мАч скорость зарядки будет равна 2000 мА для скорости зарядки С). Для потребительских элементов LCO и батарей рекомендуется скорость зарядки не более 0,8 ° C.На этом этапе напряжение на ионно-литиевом элементе увеличивается для заряда постоянного тока. Время зарядки может быть около часа для этой стадии.
  • Заряд насыщения: Через некоторое время напряжение достигает пика в 4,2 В для элемента LCO. В этот момент элемент или батарея должны войти во вторую стадию зарядки, известную как заряд насыщения. Поддерживается постоянное напряжение 4,2 В, и ток будет постоянно падать. Конец цикла зарядки достигается, когда ток падает примерно до 10% от номинального тока. Время зарядки может быть около двух часов для этой стадии в зависимости от типа элемента и производителя и т. Д.

Эффективность заряда, то есть величина заряда, удерживаемого батареей или элементом, относительно количества заряда, поступающего в элемент, является высокой. Эффективность зарядки составляет от 95 до 99%. Это отражает относительно низкие уровни повышения температуры клеток.

Не перегревать аккумулятор при зарядке

Есть моменты, когда вы не можете использовать аккумулятор в течение длительного периода времени. Вот советы по поддержанию максимальной емкости батареи для длительного хранения.

Как определить емкость аккумулятора 18650

Иногда многозарядная батарея лежит слишком долго без использования, и тогда возникает вопрос, сохранила ли она вольтаж и первоначальную емкость. Существует как минимум три способа, как проверить литиевый аккумулятор типа 18650.

Способ 1. При помощи USB-тестера и контроллера заряда TP4056.

В этом случае необходимо в гнездо USB-порта зарядного вначале подключить USB-тестер, измеряющий ёмкость аккумулятора, вернее, количество энергии, прошедшей через него. К нему подключается плата-контроллер заряда тр4056 шнуром USB-A-microUSB, которая защищает аккумулятор от перезаряда.

С выхода Bat+ и Bat- при помощи держателя аккумулятора или импровизированных клемм присоединяется заряжаемая Li-ion батарейка к «+» и «-», соответственно. Батарея должна быть полностью разряжена, таким образом, когда она полностью зарядится, на контроллере заряда погаснет красный светодиод, и на экране тестера мы увидим значение ёмкости аккумулятора.

Способ 2. При помощи специального зарядного устройства. От предыдущего варианта оно отличается тем, что все узлы скомпонованы в специализированном корпусе. Также эти устройства питаются от бытовой сети с напряжением 220 вольт.

Способ 3. Если у вас есть повербанк с возможностью замены аккумуляторов, то можно полностью заряженные аккумуляторы разрядить на USB-нагрузку через тот же тестер, что использован в первом способе. Такая нагрузка зачастую может нагружать АКБ на ток в 1А и на 2А, для этого на плате есть переключатель (на правой части иллюстрации выше).

Как правильно заряжать Li-ion аккумулятор

При эксплуатации литий-ионных аккумуляторов, необходимо правильно заряжать устройство и контролировать этот процесс. Зарядка осуществляется по специальной схеме, а контроль при помощи дополнительных плат или обычного сопротивления (резистора).

Двухступенчатая схема зарядки

Двухступенчатая схема заряда является оптимальным способом зарядки литиевых аккумуляторов. В этом случае контроллер заряда имеет повышенную нагрузку, однако это не сказывается на сроке службы устройства.

Выполнение первого этапа зависит от того, каким током будет насыщаться устройство. Номинальная величина тока равна 0,2-0,5 С (С — емкость аккумулятора), а мощность 12,6 вольт. Постоянный зарядный ток обеспечивается путем работы зарядного устройства (ЗУ), которое поднимает потенциалы на клеммах аккумулятора. При отметке в 4,2 В батарея набирает 70-80% заряда, и первый этап заканчивается.

Второй этап характеризуется постоянным напряжением и постепенно снижающимся током. Устройство поддерживает потенциал на отметке 4,15-4,25 В и контролирует параметры тока. Чем выше показатель, тем меньше становиться ток. Величина 0.05-0.01 С говорит об окончании процесса.

Как контролируют параметры зарядки

Литиевые аккумуляторы нуждаются в контроле, так как они работают в узком диапазоне изменения напряжения. Оптимальным значением считается 3 — 4,2 В. Контроллер установлен в зарядном устройстве, однако каждая батарея имеет свои прерыватели и модули защиты. В случае нарушения какого-либо параметра защитная функция отключает банку и разрывает цепь.

Контроллер обеспечивает различные функции управления:

  • переводит режимы CC/CV;
  • контролирует подачу энергии в банках;
  • подает ток, компенсирующий саморазряд;
  • измеряет температуру, предотвращая порчу батареи;
  • отключает зарядку.

Зарядить аккумулятор без контроллера можно, используя резистор, включенный последовательно с устройством. Собрать схему своими руками несложно, если предварительно будут рассчитаны сопротивление, мощность резистора и ток заряда.

Советуем изучить Ремонт стабилизаторов напряжения

Как сделать батарею из аккумуляторов 18650?

Для этого следует подготовить следующее:

  1. Нужное количество аккумуляторов 18650.
  2. Провода или жестяные тонкие пластины.
  3. Разъем для вывода питания. Или просто два провода желательно черного и красного цвета.
  4. Изоленту или контейнер, в котором батареи будут надежно зафиксированы.

Сборка батареи из аккумуляторов 18650 осуществляется по следующему принципу. Отрицательный торец нужно соединить с положительным. Стоит определится какое соединение нужно, параллельное или последовательное. Первое экономит место в длину, ну а второе в ширину. На рисунке ниже показано как выглядит второе соединение. Это батарея от ноутбука.

Схема последовательного скрепления АКБ.

Параллельное соединение:

Подробности сборки смотрите в видео.

Для механических сингл-модов и мехбоксов (на каждый день)

Механические сингл-моды достигли небывалой ранее популярности на российском рынке в прошлом году и пока не собираются отступать. Из-за отсутствия какой-либо электроники и ограничений они требуют к себе наивысшего внимания и знания матчасти, а также очень высокой токоотдачи от используемых аккумуляторов. Если использовать мехмод каждый день, то к удобству при таком раскладе появляются вопросы: кто же хочет таскать с собой десяток аккумуляторов, меняя их каждые полчаса? Но на рынке, к счастью, есть две батареи, которые можно назвать «золотой серединой» — и работают долго, и выдерживают огромные токи.

Sony VTC5A

Согласно тестированию Mooch315, эксплуатационные характеристика этого аккумулятора имеют следующий вид. Тут хочется сказать, что ребята из компании Sony умеют изготавливать отличного качества аккумуляторы. И еще бы: именно под брендом этой фирмы в 1992 году был выпущен первый литий-ионный аккумуляторный блок, которые можно перезаряжать. VTC5A – это самая последняя и самая наилучшая модель аккумуляторов этой компании, которая идеально подходит для почитателей мехмодов.

Оснащенный таким акком механический мод будет словно пчелка, и даже на сопротивлениях в 0,1 Ом нет необходимости носить при себе целый арсенал заряженных батарей.

Внешний вид

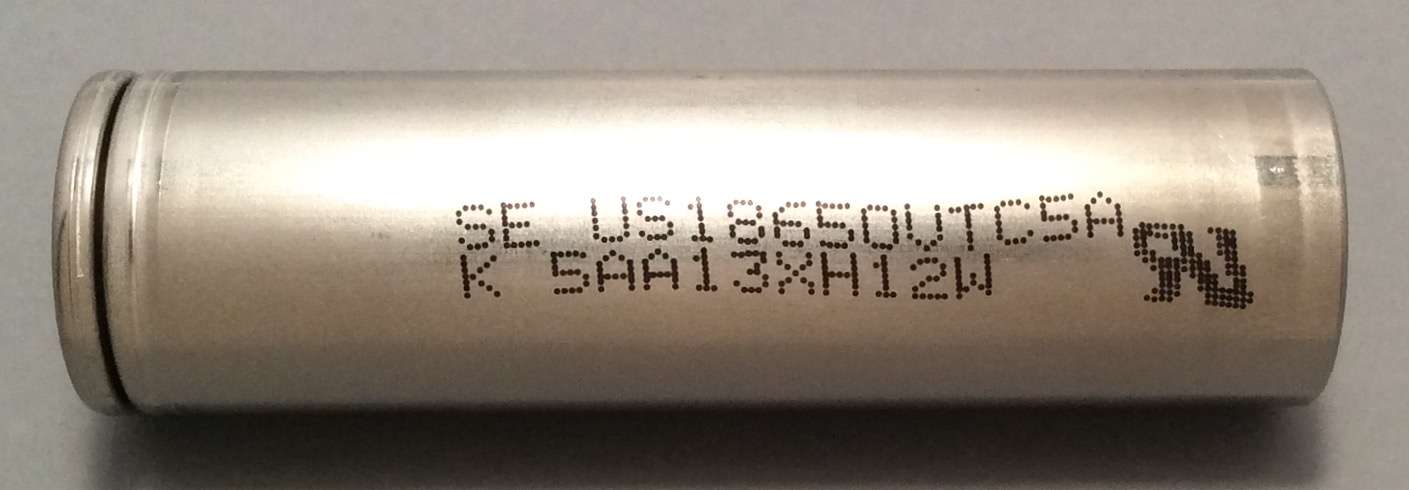

Без термоусадки

Постоянная токоотдача

Импульсная токоотдача:

  • Заявленные показатели: 2500 мАч/25А.
  • Реальные характеристики: 2500 мАч/25А.
  • Температура на постоянных токах в 15; 20; 25; 30 и 35 ампер: 61ºC; 73ºC; 83ºC; 92ºC; 105ºC.
  • Доступность в магазинах: крайне низкая.

Sony умеют делать классные аккумуляторы. И еще бы: именно они создали первые литий-ионные перезаряжаемые батареи в 1992 году. VTC5A является последней и наилучшей разработкой компании, идеально подходящей для любителей «механики». С ним ваш механический мод будет как «печка», и даже на сопротивлениях в 0.1 Ом не придется переносить c собой целый «патронташ» батарей.

LG HD2C

HD2C является успешным последователем достаточно неплохой модели HD2. По емкостным характеристикам этот аккумулятор немного уступает VTC5А. Находится в этой категории по одной простой причине – прочих батарей для «механики», эксплуатационные характеристики которых схожи с моделью VTC5А, не нашлось.

Без термоусадки

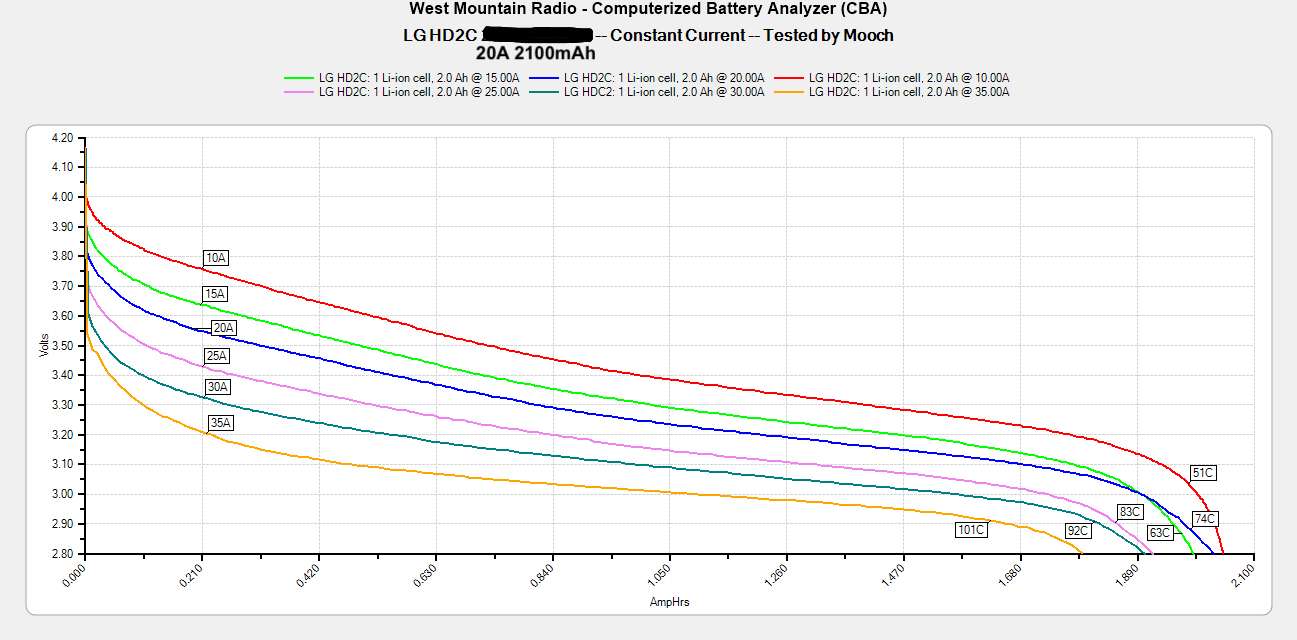

Постоянная токоотдача

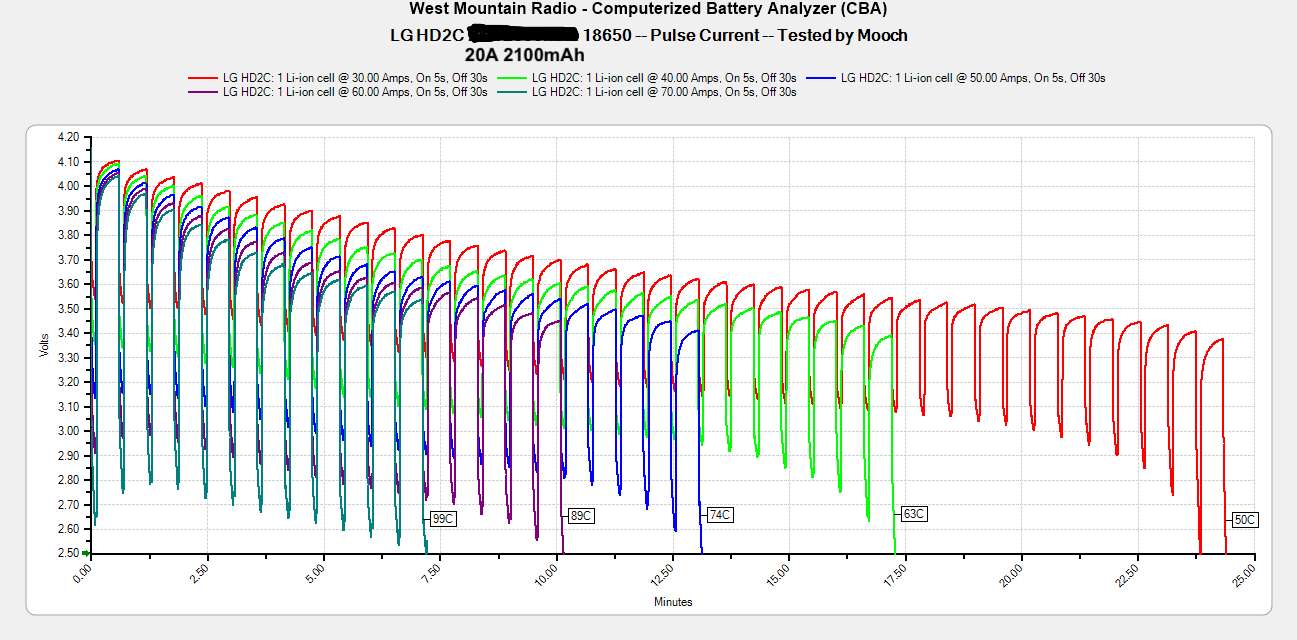

Импульсная токоотдача:

  • Заявленные характеристики: 2100 мАч/15А.
  • Реальные показатели: 2200 мАч/25А.
  • Температура на постоянных токах в 15; 20; 25; 30 и 35 ампер: 63ºC; 74ºC; 83ºC; 92ºC; 101ºC.
  • Доступность в магазинах: крайне низкая.

HD2C — успешный последователь весьма неплохой модели HD2. Слегка проигрывает VTC5A по емкости. Находится в данной категории по одной простой причине — других аккумуляторов с похожими на VTC5A характеристиками не найти.

Применение 18650 аккумуляторов

Батарейки 18650 являются распространенным источником питания, поскольку обладают многими преимуществами перед другими питающими устройствами. Используют их там, где необходимо длительное время сохранять заряд при небольшом размере. Это фонарики, плееры, ноутбуки, электросамокаты и прочая бытовая техника.

Оплетка для батареек

Корпус батареек одет в оплетку. Это термоусадочная пленка. После использования в течение длительного времени на ней появляются сколы, трещины, шероховатости и она приходит в негодность. Заменить оплетку можно самостоятельно, купив специальную термоусадку. Необходимо первоначально аккуратно освободить аккумулятор от старого покрытия, вставить его в новую пленку и заварить с помощью фена или любого другого источника тепла.

Сколько стоят аккумуляторы

Качественные аккумуляторы стоят недешево, однако это как раз тот случай, когда лучше не экономить. Стоимость этих устройств окупится за счет многократного использования.

Отличие 18650 от аа батарейки

Основными факторами являются емкость и возможность многократного использования. Минимальное напряжение аккумуляторов 18650 в 2 раза больше, чем у батареек типа АА. Поэтому в случае замены 18650 “пальчиковыми” батарейками, следует посчитать получившееся суммарное значение этого параметра и сравнить его с указанным в технических характеристиках аккумулятора

После этого оценить возможность превышения или уменьшения напряжения устройства, в котором применяются батарейки, обратив внимание на допустимые значения отклонений

Что означает защищенный аккумулятор

Подразумевается защита от слишком высокого заряда и как следствие – перегрева, или переразряда, что приводит к непригодности устройства. Наличие защиты указывается в описании устройства и с помощью соответствующей надписи на корпусе. Однако защищенные аккумуляторы длиннее на 2-3 мм, что следует учитывать при выборе.

Таблица характеристик 18650

Параметры некоторых видов аккумуляторов приведены в таблице ниже.

Напряжение, В Предельно допустимый ток, А Емкость, мАч Наличие защиты
3,6 18 1 300 +/-
3,6 20 3 200 +/-
3,6-3,7 20-25 3 400 +/-
3,6-3,7 20-30 3 600 +/-

Аккумуляторы 18650 и их сварка

Аккумулятор типа 18650 можно справедливо назвать универсальным, применяемым в большинстве бытовых приборов. Он принадлежит к литий-ионному виду. В связи с их популярностью большое значение имеет такой вид работ, как точечная сварка для аккумуляторов 18650 своими руками. Технические параметры заложены в самом названии такого вида аккумуляторов: первые две цифры «18» означают диаметр батарейки, а следующие «65» — ее длину. Габариты указаны в миллиметрах. Последняя цифра свидетельствует о цилиндрической форме аккумулятора.

В зависимости от химических показателей различается несколько видов аккумуляторов 186560, но их всех можно отнести к литий-ионным. Наибольшую емкость имеют литий-кобальтовые аккумуляторы. Литий-кобальтовые аккумуляторы нельзя применять в тех приборах, которые во время эксплуатации начнут оказывать на них сильную нагрузку. Иначе они за короткое время выйдут из строя, и для ремонта понадобится точечная сварка для аккумуляторов 18650.

Лучшими аккумуляторами такого типа считаются литий-марганцевые. Они отличаются стабильностью при эксплуатации и долгим сроком службы, поэтому весьма востребованы среди пользователей. К наиболее безопасным видам относятся литий-железо-фосфатные.

Их относительная безопасность объясняется тем, что входящий в состав железо-фосфатный катод нетоксичен и устойчив к воздействию высоких температур. Однако, при сильных повреждениях корпуса они могут взорваться или воспламениться и тогда понадобится сварка аккумуляторов 18650, которая исправит эту ситуацию.

Аппарат для сварки аккумуляторов 18650 не является слишком сложным и вполне может быть изготовлен самостоятельно в домашних условиях. Для того, чтобы аккумуляторы реже выходили из строя, необходима их правильная зарядка, которую надо осуществлять согласно имеющейся технологии. Для этого следует воспользоваться специальным зарядным устройством. Оно может быть независимым или работать только при подключении в электросеть.

Для зарядки аккумулятора понадобится порядка трех часов. На скорость зарядки влияет сила тока. Ее оптимальное значение 0,5-1 Ампер. После окончания зарядки произойдет самостоятельное отключение батарейки от зарядного устройства, что гарантирует отсутствие перегрева аккумулятора и его порчи.

Сварка аккумуляторов 18650 своими руками предполагает прохождение таких этапов:

  1. Батарею установить на ровную поверхность.
  2. На поверхности аккумуляторов положить небольшую пластинку, предназначенную для того, чтобы соединить несколько емкостей в одно целое.
  3. После подачи тока на электроды пластина будет приварена к батарее.

Точечная сварка своими руками 18650 должна осуществляться медными электродами, соединенными параллельно. Такая самодельная точечная сварка для аккумуляторов 18650 является отличной заменой обычной пайке, при которой происходит перегревание элементов. Мгновенный импульсный разряд соединит детали крепко, но без их перегрева. Указанным способом представляется возможным наладить работу, как строительных инструментов типа шуруповерта, так и компьютерной техники.

Схема точечной сварки для аккумуляторов:

Аппарат для сварки аккумуляторов 18650 несложно собрать самостоятельно. После его сборки перед тем, как начать работать, следует провести испытание на работоспособность. Делается это в следующей последовательности:

  1. На горизонтальной поверхности установить несколько штук отработанных аккумуляторов. В дальнейшем потребуется соединить их в один блок. Для фиксации можно обмотать их скотчем.
  2. Поместить соединительную пластину на верхние поверхности аккумуляторов. Пластина должна располагаться равномерно и симметрично.
  3. Прижать к сооружению электроды.
  4. Включить ток и убедиться в том, сварка происходит должным образом.
  5. Сделать несколько соединительных точек.
  6. Отключить ток.
  7. Убедиться в надежности полученного соединения, попробовав разорвать его.

Если проверка прошла успешно, то можно приступать к работе.

Что такое аккумуляторы 18650 для электронных сигарет

18650 — это типоразмер батарейки. Числа обозначают диаметр (18 мм) и длину (650 мм). Такой формат АКБ в электронной сигарете оптимален. Компании создают бокс-моды, которые содержат до 3 таких аккумуляторов и при этом остаются достаточно компактными для использования одной рукой.

Найти батарейку 18650 для вейпа легче всего. Они продаются не только в магазинах электронных сигарет, но и в электротоварах. Иногда такие изделия встречаются у продавцов бытовых строительных приборов, компьютерной техники. Все потому, что многие массивные батареи — связки из 18650. Например, источники питания шуруповертов и ноутбуков. Даже аккумулятор Tesla Roadster состоит из таких АКБ.

Аккумулятор стандарта 18650, используемый в электронных сигаретах и сингл-модах, оснащается металлическим защитным корпусом цилиндрической конфигурации диаметром 18 мм. Внешняя часть кожуха покрывается полимерной пленкой, длина элемента не превышает 65,3 мм (с изолятором).

Контактные пластины расположены по торцам устройства, что позволяет разместить элемент питания внутри корпуса электронной сигареты. В конструкции сигареты и батареи применяются защитные элементы, предотвращающие самопроизвольное разрушение батарейки при перегреве.

Элементы питания рассчитаны на 750-900 рабочих циклов разрядки и зарядки. Срок эксплуатации, по заявлениям производителей, составляет до 10 лет. Но для обеспечения длительной работы необходимо соблюдать правила эксплуатации, которые зависят от химического состава анода и катода.

Типы акков для электронных сигарет:

  • литий-марганцевые (Li-Mn);
  • литий-ионные (Li-Ion);
  • литий-полимерные (LiPo, или как их еще называют, «липошки»).

Наиболее безопасные для здоровья человека – это литий-марганцевые батареи. Как правило, при их производстве не применяются защитные схемы. Показатели номинального тока у литий-марганцевых батарей выше, чем у Li-Ion, но значительно ниже, чем у липошек. Они отлично переносят повышенные значения разряда тока, не теряя при этом в емкостных характеристиках, и не ломаясь, чем не могут похвастать другие типы батарей.

Безусловно, что, как и другие акки, Li-Mn перегреваются при полном разряде, но при этом они не взрываются. Из-за своих положительных характеристик ими чаще всего оснащаются механические моды и сингл-моды. Для таких модификаций электронных сигарет аккумуляторы типа Li-Ion и LiPo не подходят.

К основным минусам таких батарей можно отнести их невысокую емкость в сравнении с другими источниками питания. Емкостные характеристики литий-марганцевых акков небольшие для формата 18650 –не выше 1500 мАч. На некоторых вейпах источник способен обеспечить активную работу не больше четверти часа. Это создает некий дискомфорт при использовании гаджета, ведь нужно носить с собой еще несколько подзаряженных батарей, чтобы обеспечить более длительный процесс парения.

Литий-ионные батареи больше подвержены взрывам при перегреве, поскольку в их составе присутствуют всевозможные химикаты. Опасность взрыва присутствует у всех моделей литий-ионных аккумуляторов, поэтому все они без исключения оснащаются защитными платами. Они очень чувствительны к перезаряду, очень быстро греются, что приводит к их быстрой поломке.

Все Li-Ion батареи обладают эффектом памяти, поэтому с каждым новым циклом подзарядки теряют в объеме. При наличии качественного зарядного устройства можно компенсировать слабость аккумулятора перед повышенными зарядами.

Что касается объема мощности, то у литий-ионных источников питания он выше чем у рассмотренного ранее образца. Но при этом он и теряется гораздо быстрее, чем у Li-Mn батарей. Существует немало факторов, которые в той или иной степени способствуют снижению емкостных характеристики акка.

Аккумуляторы LiPo самые дешевые из рассмотренных моделей, поэтому совсем не удивительно, что ими оснащаются практически все электронные сигареты китайского происхождения.

Преимущества липошек в том, что они имеют высокие показатели мощности. Они способны выдерживать гораздо большую нагрузку, нежели другие источники питания. Также стоит отметить и то, что показатели подачи номинального тока у этих батарей выше, чем у рассмотренных аналогов.
