Как сделать камин своими руками из кирпича

Содержание

Поэтапное строительство кирпичного камина

После того как чертеж составлен и подготовлены материалы, можно начинать строительство камина.

Закладка фундамента

Фундамент под камин лучше закладывать в процессе возведения основания главного строения.

Стандартная схема закладки основания, как правило, выглядит следующим образом:

  1. Вырывается котлован, глубина которого должна составлять не менее 0,5 м. Его дно засыпается щебнем и утрамбовывается, чтобы получилась ровная поверхность.
  2. Из досок сооружается опалубка, и устанавливается в яму.
  3. Опалубка накрывается слоем гидроизоляционного материала и засыпается щебнем.
  4. Весь периметр котлована заливается цементным раствором таким образом, чтобы до уровня пола оставалось не менее 6 см. После чего поверхность выравнивается и накрывается пленкой до того момента, пока полностью не затвердеет бетонная смесь.

Процесс затвердевания цементного раствора обычно занимает несколько недель. В течение этого периода необходимо его немного смачивать водой, чтобы не допустить появления на нем трещин.

Кладка кирпичной конструкции

Для дальнейшего возведения камина потребуется предварительно приобрести в готовом виде или сделать своими руками специальный глиняный раствор.

Чтобы самостоятельно его изготовить, необходимо будет замочить глину на 2–3 дня, после чего пропустить ее через металлическое сито. В полученную кашицу добавить воду и песок, где соотношение частей должно быть равным 8:1:8. Готовый раствор при правильном соблюдении пропорций по консистенции напоминает сметану и не прилипает к рукам.

Перед тем как начинать кладку, следует на высохший фундамент уложить пару слоев рубероида для гидроизоляции. Нулевой ряд, как правило, выкладывается сплошной линией на цементный раствор, а все дальнейшие – согласно разработанной схеме-порядовке, соединяясь между собой глиняной смесью.

Чтобы кладка получилась более устойчивой и надежной, необходимо каждый кирпич перед использованием помещать в воду приблизительно на одну минуту. Данная процедура позволит выпустить из него скопившийся воздух и предотвратить поглощение им влаги из глиняной смеси в процессе установки.

Возведение дымохода

Кладка дымохода – один из важных шагов при создании камина своими руками. От ее качества будет зависеть тяга и возможное попадание продуктов горения в виде газа в помещение.

Возводить часть дымохода внутри здания можно с помощью глиняной смеси, а дальнейшую кладку лучше делать, воспользовавшись цементом. Все внутренние стенки следует протереть ветошью, заранее смоченной в глиняном растворе. Это позволит избавиться от появившихся трещин и выровнять поверхность.

Для защиты конструкции от слишком высоких температур в зоне перекрытия необходимо выложить распушку, которая обкладывается войлоком, смазанным глиняным раствором.

Облицовка камина

Отделку камина выполнять вовсе не обязательно, если кладка сделана аккуратно, достаточно обработать швы с помощью затирки.

Однако нередко внешний вид камина изменяют, чтобы получить из него не только отопительное устройство, но и изысканный элемент интерьера. Чаще всего для облицовки используются такие материалы как:

  • декоративная штукатурка;
  • керамическая плитка;
  • камень.

Отделку можно дополнить красивыми коваными изделиями или, например, стеклянными фигурками.

Строительство камина из кирпича своими руками – процедура не из простых, но, если подойти к этому процессу серьезно и тщательно следовать рекомендациям специалистов, можно возвести надежную конструкцию, которая будет не только обеспечивать дом теплом, но и создаст уютную атмосферу.

Особенности и достоинства каминов в частном доме

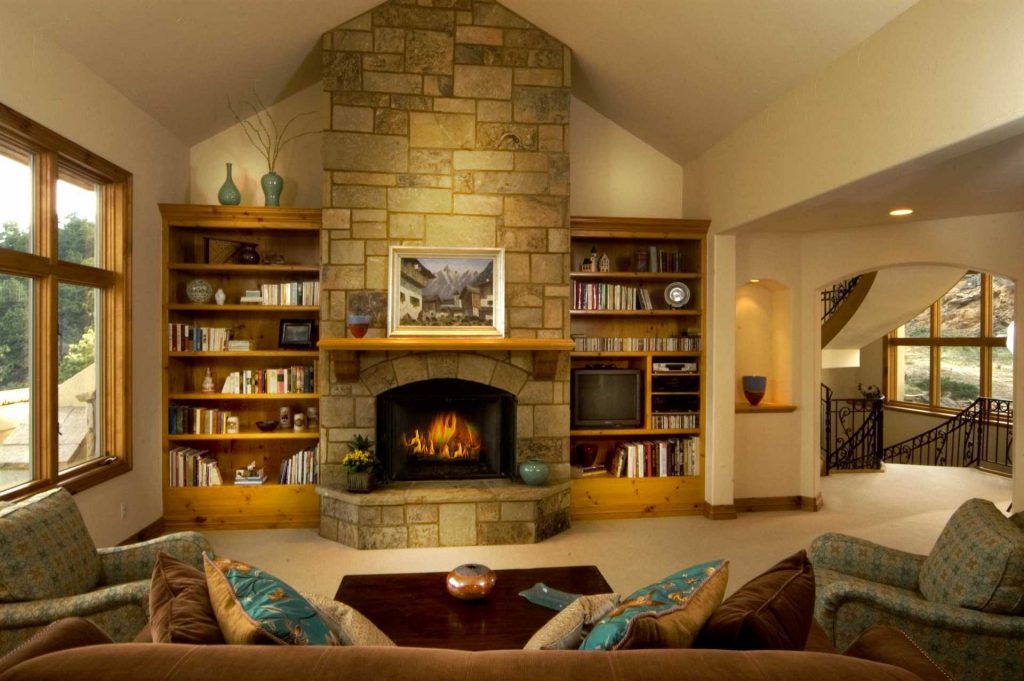

Очаг незаменим в домике или на маленькой даче при наступлении холодной погоды. Большая топка, прямой дымоход обеспечивает пропуск больших потоков воздуха, что позволяет избавиться от неприятных запахов и сырости. Тепло начинает распространяться по дому сразу после растопки, воздух хорошо прогревается только в процессе горения. Камины устанавливаются в загородные дома и на дачи, в квартире монтируются только электрические модели.


На сегодняшний день камины обрели популярность не только как элемент для обогрева, но и как модная нота современного интерьера.

Преимущества каминов:

  • скорость нагревания, они незаменимы при необходимости быстро согреться;
  • отличная вентиляция;
  • комфортная атмосфера;
  • терапевтическое воздействие, позитивные эмоции;
  • простота эксплуатации;
  • статус — камин в доме считается одним из атрибутов успешного человека.

В результате исследований было установлено, что в домах с каминами отсутствуют вредоносные микроорганизмы, что достигается за счет отличной циркуляции воздуха. Возможность заражения ОРВИ в данном случае минимальна. Огонь подсушивает воздух, что полезно для людей с заболеваниями бронхов и дыхательных путей.


Для того чтобы камин появился в вашем доме, совершенно не обязательно обращаться к специалисту.

Угловой камин своими руками из кирпича: пошаговая инструкция с фото

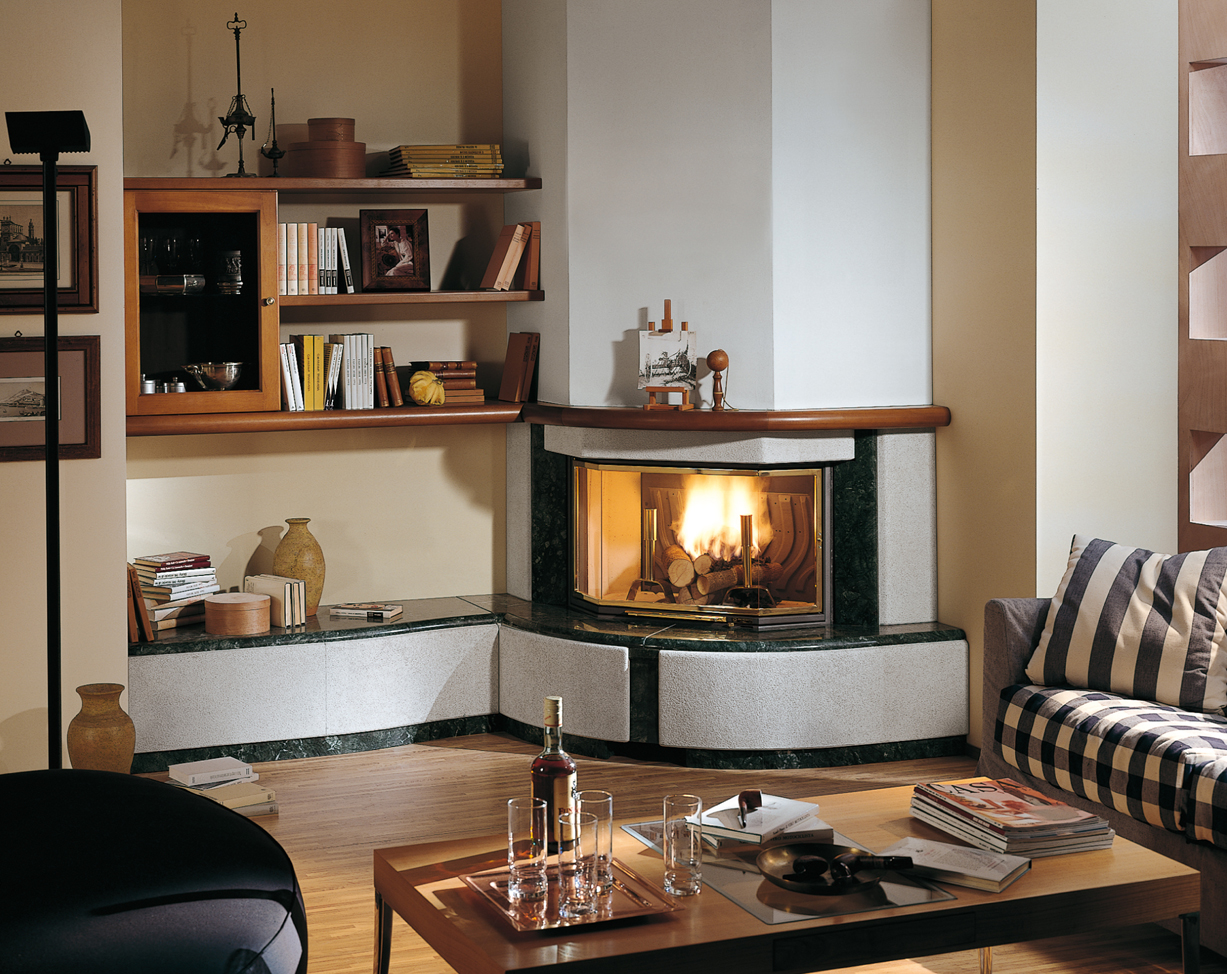

Угловая конфигурация камина удобна с практической точки зрения: так один отопитель способен обогреть максимальную площадь. Кроме того, габариты такой конструкции отлично вписываются даже в небольшое помещение. Возведение каминного отопителя начинают с расчета его геометрических размеров.

Сначала определяют величину проходного сечения портала, которая зависит от площади помещения, затем рассчитывают размеры топки и дымохода. Если расчет вызывает затруднение, можно воспользоваться готовыми конструкциями, фото и примерная стоимость которых есть в интернете.

Строительство начинают с возведения фундамента или укрепления существующего перекрытия. Конструкция основания должна выдерживать вес, в несколько раз превышающий проектный вес отопителя. Перед тем как приступить к кладке, желательно распечатать и изучить порядовки — условные схемы расположения каждого кирпичного ряда.

Только разобравшись со всеми нюансами, берут в руки кельму и приступают к возведению. Последовательность работ:

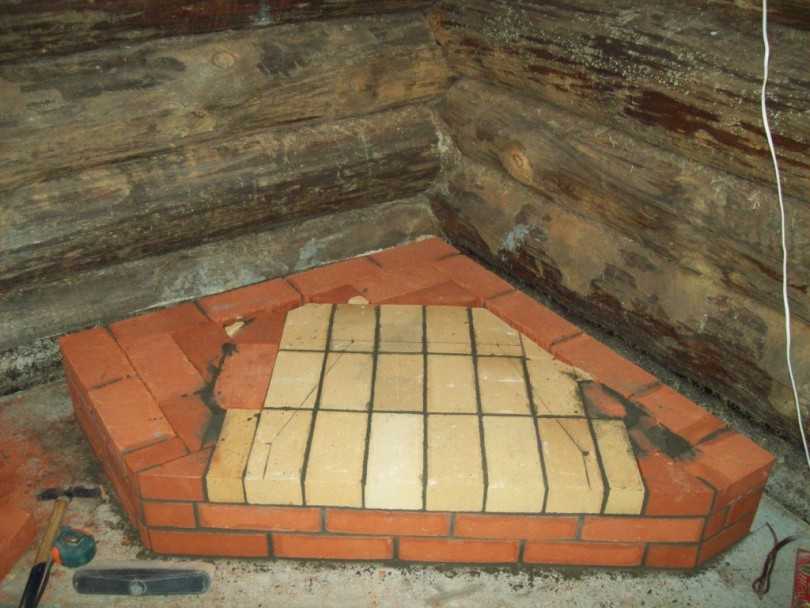

  1. На фундаменте сооружают основание. Оно должно быть цельным и идеально выверенным, иначе последующие ряды получатся деформированными.
  2. В соответствии со схемами выкладывают ряды. Для футеровки топки используют шамотный кирпич, а для боковых стенок отопителя — клинкерный.
  3. Начиная с 21-го ряда формируют дымовой канал, а на 25-м устанавливают шиберную задвижку.
  4. В завершение устанавливают дымоход, проводя его через перекрытие и крышу.

Наиболее простая конструкция портала — прямоугольная. Если элемент необходимо сделать другой формы, используют специальные изогнутые шаблоны, на которые укладывают кирпичи, фиксируя их раствором.

Кладка камина

  • Накрыть фундамент листами кровельного железа и базальтового картона. Последний слой можно заменить войлоком, пропитанным раствором жидкой глины,
  • Выложить керамическим кирпичом основание камина, состоящее из 2 рядов;
  • Выложить подовую часть топки 3 и 4 рядами;
  • Стенки камеры сгорания с 5 по 11 ряд;
  • На 12 ряд уложить металлические уголки для опоры передней стенки;
  • 13-15 ряды — дымосборник и выступ задней стенки (зуб);
  • В 16 ряд вставляется прочистная дверца;
  • Из 17 по 23 рядов создается тело камина;
  • 24-26 ряды – дымоход;
  • В 26 ряд вставляется задвижка;
  • Выкладывается дымоход. В соответствии с противопожарными правилами перекрытие, из горючих материалов должно отделяться от раскаленных газов кирпичной кладкой толщиной 0,38 м.

Отделка готового камина из кирпича

Самым дорогим вариантом является использование натурального камня. Чаще всего это мрамор или гранит. Подобный материал поможет сохранить оптимальный микроклимат в помещении, а также станет лучшим украшением интерьера. В процессе укладки подобные дорогостоящие материалы обязательно заворачивают в пленку, благодаря чему удастся избежать царапин либо сколов. Укладка выполняется снизу с применением плиточного клея.

Более простым вариантом считается штукатурка. С ее помощью удастся выровнять стены и скрыть дефекты. После этого можно выкрасить камин в любой оттенок.

Если кладка сделана действительно хорошо, а кирпич не пострадал в процессе работы, то можно не заниматься отделкой готовой конструкции.

Для декорирования дровяных кирпичных изделий используются кованые решетки, различные скульптуры и прочие декоративные элементы

Виды дымоходов

Дымоотвод выступать в роли системы каналов и располагается внутри кладки из кирпичей. Размеры дымохода прямо зависят от габаритов камина-печи. Дымоходы бывают нескольких видов:

  • Самые простые дымоходы состоят из определенных участков, которые сочетают в себе прямой и возвратный ток воздуха. Заканчивается такая конструкция трубой. Области возвратного тока сооружают из параллельных каналов. Это делается с целью увеличения КПД и улучшения прогревания воздуха.
  • Многооборотные дымоходы. Разнятся с предыдущими только количеством чередований участков. Стенки прогреваются более равномерно из-за этого.
  • Дымоход без каналов. В таких конструкциях все сосредоточено на камере. Газы из хайла стремятся к своду камеры, там они остужаются и снисходят обратно. Пары отдают свое тепло стенкам камеры-колпака. Отработанные газы выходят в трубу через отверстия внизу и сбоку.

Можно использовать любой вид. Все зависит от ваших потребностей.

Камины – краткая характеристика

Любой камин с настоящим пламенем представляет собой простую открытую печь с вытяжкой-дымоходом. Зрелище пляшущих языков пламени завораживает и притягивает взор на долгие часы, потрескивающие дрова с переливами искр создают уникальный звуковой фон, но оборотной стороной таких дизайнерских эффектов является низкая теплоотдача. КПД у каминов не превышает 25 %, вся остальная тепловая энергия в буквальном смысле «вылетает в трубу». Обогреть зимой обширное помещение только за счет открытого очага не получится, необходимо предусмотреть дополнительные отопительные варианты – теплый пол, конвекционное отопление и т.п.

Типовой проект камина из кирпича состоит из камеры сгорания (топки), которая расширяются по направлению к порталу. Тем самым повышается отдача тепла внутрь комнаты. Глубокая конструкция топки уменьшает и без того невеликий каминный КПД, поэтому камины в частных домах сооружают широкими и сравнительно плоскими. Местом дислокации рукотворного очага может служить торцевая стена либо угол между ней и внутренними стенами дома. Не допускается расположение каминов напротив оконных проемов, это приводит к снижению теплового эффекта и сильным сквознякам. Фундамент на месте монтажа должен быть очень прочным, т.к. кирпичный камин весит на менее 600-700 кг. Если прочность пола первого этажа не рассчитана на такую нагрузку, его придется дополнительно обустраивать (см. ниже).

Кладка камина + инструкция и видео

Кладку камина в английском стиле с прямым дымоходом ведут строго по схеме. До начала кладки стену за камином теплоизолируют металлическим листом или плотной фольгой, а деревянные конструкции дополнительно обрабатывают антипиреновым раствором для внутренних работ. Также следует позаботиться об огнеупорном покрытии пола в передней части камина, где возможно попадание искр и угольков.

Кладка кирпичного камина — фото

До начала кладки сортируют кирпичи, откладывая те, что имеют трещины и сколы. Их можно использовать для кладки основания. Перед каждым этапом удобно выложить кирпичи насухую, обрезать их, отшлифовать.

Красный керамический кирпич перед кладкой кратковременно замачивают в воде, огнеупорный же кирпич мочить нельзя, с его поверхности стирают влажной тряпкой пыль и загрязнения. Эта мера способствует более равномерному просыханию кладочного раствора. Порядовка камина из кирпича с пояснениями представлена на рисунках.

  1. Основание камина (ряды 1 и 2) выполняют из красного полнотелого кирпича. Его площадь – 1140 на 1270 мм, два ряда кладки с перевязкой. До начала кладки необходимо проверить по уровню фундамент, при необходимости небольшие неровности можно выровнять увеличивая толщину шва. Кладку основания производят на цементно-песчаный раствор, соотношение цемента и песка – 1:2 – 1:3. Ряды 3 и 4 выкладывают аналогично по схеме, при этом дно топки в 4 ряду делают из огнеупорного кирпича на огнестойкий раствор. Соотношение глины и песка должно быть таким, чтобы раствор не слишком прилипал к кельме или шпателю, но и не сползал с него.
  2. Следующий этап кладки камина – выполнение стенок топки. Их кладут в соответствии с порядовкой, причем внутренние стенки выкладывают из огнеупорного кирпича на глиняный раствор, внешние – из керамического кирпича, на цементно-песчаный раствор либо на смесь из глины и песка с добавлением 10-20% цемента. Кирпичи, образующие задние углы топки, срезают болгаркой по диагонали. Такая форма топки способствует лучшей теплоотдаче.
  3. Завершают кладку топки. В двенадцатом ряду для выполнения обрамления поверх кладки устанавливают уголок и стальную полосу согласно схеме и порядовке. Заднюю часть двенадцатого ряда выполняют тычковой кладкой из кирпича, обрезанного под углом так, чтобы образовался свод.
  4. Ряды с 13 по 16 образуют свод камина и газовый зуб – выступ в его верхней передней части, препятствующий обратной тяге и попаданию дыма в комнату. Пятнадцатый ряд образует сужение дымохода, за счет которого создается повышенное давление дыма и усиленная тяга. Далее дымоход расширяется, и в 16 ряду в него встраивается прочистная дверца, через которую удаляют скопившуюся сажу. Внутреннюю поверхность дымохода по-прежнему выполняют из шамотного кирпича, внешнюю – из красного керамического.
  5. Следующий этап – кладка постепенно сужающегося дымохода и дымовой трубы. Ее проводят по схеме, при этом тщательно затирают швы с внутренней стороны рукой и сразу же протирают их влажной тряпкой для удаления остатков раствора. Любая шероховатость на стенках дымохода позже приведет к скоплению в этом месте сажи.
  6. Последний этап – кладка дымовой трубы камина. Просвет трубы сужают до одного кирпича и перекрывают в 25 ряду заслонкой.
  7. выполняют трубу из кирпича необходимой высоты. Камин просушивают в течение 2-5 суток при комнатной температуре, после чего начинают потихоньку топить, добиваясь равномерного прогрева и спекания глиняного раствора, на который положена топка. Это позволит избежать его крошения и продлит срок службы очага. После кладки и протопки можно приступать к отделке камина.

Какой лучше камин: кирпичный или чугунный

Домовладельцы при выборе отопительного прибора часто покупают чугунную конструкцию. Такое решение обусловлено рядом факторов:

  1. Простота монтажа. Готовую каминную топку достаточно установить в отведенном для нее месте и подсоединить к ней дымоход.
  2. Длительный срок эксплуатации. Модели из качественного чугуна способны проработать более 15 лет.
  3. Возможность подключения к системе автономного отопления. При наличии встроенного теплообменника камин станет не только элементом декора, но и сможет полноценно обогревать весь дом.
  4. Высокая теплоемкость и хорошая теплоотдача. Чугун способен накапливать тепло, а затем отдавать его после прекращения топки.
  5. Дешевизна. Чугунная конструкция стоит в несколько раз дешевле, включая расходы на проведение монтажных работ.

Ценители классического дизайна возводят небольшой камин из кирпича. Такая конструкция лишена недостатков, присущих чугунным отопителям, но ее сложнее сделать, а разрушаться она может начать уже через пять лет интенсивного использования. Из преимуществ кирпичной топки печники указывают отсутствие токсичных выделений при нагреве, устойчивость к перепадам температур и увеличенные интервалы между чистками.

Порядовка английского камина

Конструкция камина в английском стиле имеет ряд отличительных черт. Данный вид каминов всегда выполняется с прямым дымоходом, тогда как иные разновидности часто сооружаются с дымоходом, вмонтированным в нишу стены. Другой отличительной чертой является конструкция топки камина. Если смотреть в разрезе горизонтальной плоскости, она имеет трапециевидную форму. Таким способом достигается преимущественно фронтальная направленность теплового излучения и повышается эффективность камина в плане отопления помещения, в котором он установлен.

Применение в конструкции камина наклонной задней стенки, так называемого каминного зуба, берет свое начало именно с классических английских каминов. Так как данные камины выполняются преимущественно открытыми, остро встает вопрос недопущения задымления комнаты, в которой они построены.

Наклонная задняя стенка топливника, за счет сужения топочного пространства кверху, позволяет значительно повысить скорость выхода дыма. Именно этот эффект и не позволяет газообразным продуктам горения поступать в помещение.

Кроме противодействия задымлению, каминный зуб способствует повышению эффективности теплоотдачи камина. Этот конструктивный элемент за счет наклона отражает по направлению помещения значительную часть тепловой энергии. В случае его отсутствия данное тепло будет просто выходить наружу.

Еще одной отличительной особенностью английского камина является отсутствие поддувала и колосниковой решетки. Вся зола и недогоревшие угли из него удаляются непосредственно через топочный проем. Поэтому конструкция камина предусматривает заложение защитной платформы ниже уровня топки, которая должна выдаваться с фронтальной стороны камина.

Общей рекомендацией при постройке всех каминов является использование при выкладывании внутреннего пространства топки огнеупорного (шамотного) кирпича. Его стоимость превышает стоимость керамического, однако она окупится за счет увеличения срока эксплуатации камина.

Определение размеров и схемы

Необходимо точно определить следующие параметры:

  • глубина топки;
  • площадь дымового отверстия;
  • высота топки.

Проектируем камин из кирпича

Чтобы понять, как сделать камин своими руками из кирпича надо провести правильные расчёты. Изначально выявляются размеры топки, для чего следует вычислить площадь помещения и разделить полученную сумму на 100. Глубина топки определяется относительно её ширины, она должна быть меньше в 2.5 раза. Высота топки напротив, больше её ширины в 1.5 раза.

Внимание! Надо учесть, что если топка имеет ширину в 3 кирпича, то её высота превысит 1 метр, а это примерно 15 рядов кладки. Надо точно вычислить площадь дымового отверстия, которая определяется относительно площади в следующем соотношении: 1:15

Надо учесть, что непосредственно труба будет шире, но прямой участок имеет высоту 3 – 5 метров, если выйти за эти рамки, то получить устойчивую тягу затруднительно

Надо точно вычислить площадь дымового отверстия, которая определяется относительно площади в следующем соотношении: 1:15. Надо учесть, что непосредственно труба будет шире, но прямой участок имеет высоту 3 – 5 метров, если выйти за эти рамки, то получить устойчивую тягу затруднительно.

Понадобиться несложная схема камина из кирпича, позволяющая определить расход материала и размеры конструкции. Например, при габаритных размерах 65х115 см потребуется использовать 250 керамических кирпичей и 100 единиц шамотной продукции. Нужно запастись парой мешков глины и сухого песка, также потребуется цемент. Обязательно необходимо приобрести трубную заслонку и сводный топочный уголок

Важно, чтобы была представлена порядовка камина, на которой схематично изображён порядок работы

Схема камина из кирпича

Подробная инструкция и порядовка

Построить камин своими руками легче, если есть подробное описание и фото каждого этапа монтажа. Существует несколько этапов, которых придерживаются при строительстве. Выполняя работы шаг за шагом можно сложить дачную печь-камин своими руками.

Создание чертежа

Независимо от формы и конфигурации конструкции, первое что делают – это создают эскиз и чертеж будущего камина. Придерживаясь масштабов на листочке рисуют конструкцию, с указанием всех элементов устройства

Важно на этом этапе выбрать облицовку. Например, если наружную часть планируют расшивать, то понадобится керамический красный кирпич. А если облицовку будут осуществлять плиткой, то выбирают более экономный вариант

А если облицовку будут осуществлять плиткой, то выбирают более экономный вариант.

Что такое каркасные дома и из чего их строят

Подготовительные работы

При монтаже камина в жилой комнате заранее укрывают всю мебель и пол полиэтиленовой пленкой. Если помещение не жилое, то это не делают, а после строительных работ, просто тщательно все вымывают и убирают.

Следующий шаг – возведение фундамента, от которого зависит надежность конструкции. Фундамент делают отдельным для камина, а не используют общий с домом. Если возведение делают в жилом доме, то удаляют аккуратно пол в том месте, где планируют строить камин. Его делают на 6 см больше, чем сама конструкция.

Вырывают яму глубиной 60 см, засыпают щебнем на 15 см, заливают ее и формируют основание. Фундаменту дают 7 дней для просушки. Перед возведением камина, сперва кирпичи выкладывают без использования раствора, в сухом виде.

На заметку!В процессе выкладывания кирпичей «насухо» каждый камень нумеруют. Это позволит построить камин быстрее.

Выкладывание камина

Как только фундамент подсох, выкладывают в два слоя рубероид. Для первого ряда кладки в раствор добавляют цемента в соотношении 20% от общего объема раствора. Первый кирпичный ряд кладут ребром. Равность диагоналей определяют с помощью рулетки.

Сплошные ряды строят с использованием мастерка. Дымоход и топливник возводят вручную. Раствор наносят на середину кирпича. При лишнем растворе его убирают влажной тряпкой сразу, до его высыхания.

После основания делают топливник. На дно выкладывают колосниковую решетку, затем возводят ряды топливника и крепят дверцу топливной камеры. Чтобы ее надежно зафиксировать, дверцу насаживают на металлический ус и закладывают между рядами. Поддувало строят на пятом ряду.

Следующий шаг – арка. Независимо от дизайна камина, при строительстве арки используют уголки из стали. На них крепят кирпичи, а при облицовке они прячутся. При возведении арки кирпичи ставят клином.

Возведение дымохода

От качественно построенного дымохода зависит будет попадать дым в помещении или нет. Если дымоотводный канал круглой формы, то тяга лучше, а если квадратная – хуже. Стенки делают гладкими, чтобы не образовывалась сажа и дым легко проходил через трубу. Сам дымоход делают вертикальным, реже под наклоном. При этом угол наклона не больше 30 °С. Размер трубы зависит от размера конструкции и выходного канала. Минимальное сечение 14х27 см. На верху дымохода устанавливают колпак, который защищает его от попадания осадков и других деталей.

Облицовочные работы

Если строят обычный или мини-камин своими руками, то завершают его облицовкой. Украшают наружную часть конструкции несколькими способами:

  1. Штукатурка. Сперва натягивают сетку, устанавливают П-образные скобы. Для защиты от коррозии наносят олифу. Первый слой в 5 мм штукатурки наносят на теплую стену. Второй слой наносится после высыхания первого. Густоту слоя делают гуще, чем предыдущий. Третий слой делают с толщиной до 15 мм.
  2. Окраска. Используют меловой или клеевой раствор.
  3. Гипсокартон. Он дает камину прямоугольные формы. Сперва делают каркас из металла, а на него зашивают гипсокартон.
  4. Декорация.

На заметку!При окраске наружной части камина в белый цвет в краску рекомендуют добавить синьки. Тогда краска будет более белоснежной.

С помощью облицовки прячут огрехи, что возникли в процессе кладки. При качественной работе облицовку можно и не делать.

Работа конструкции

Так как кладку конструкции делают влажными кирпичами, прежде чем растапливать камин, его нужно просушить. Делают это на протяжении 6-7 дней. Открывают топочную дверцу и зольной камеры. Затем камин распаляют для просушки, но до максимума температуру не доводят. На протяжении второй недели конструкцию прогревают каждый день, при этом не доводя температуру до максимума.

Кладка камина из кирпича своими руками — инструкция.

Закладка фундамента камина.

Строительство камина начинается с закладки фундамента, поэтому, прежде всего, важно правильно определить размеры фундамента под строящийся камин. Нужно заметить, что каминный фундамент не должен связываться с фундаментом дома

После этого делаются наброски плана камина на цокольном уровне, далее необходимо его совмещение с планом по периметру трубы и топки. Ширина фундамента должна совпадать с шириной лицевого ряда цоколя, к этой величине должны быть добавлены 4-6 см.

Сначала вырывают яму с размерами, превышающими размер фундамента под сам камин на 10-15 сантиметров, с глубиной котлована 60 см. При изготовлении фундамента может быть использован кирпич или пенобетон. Затем на дно котлована засыпают 10-15 см щебня, после чего этот слой утрамбовывают и осуществляют проверку горизонтальности основания.

Непосредственно выкладка камина.

Затем начинается выкладка камина. Кладка первого ряда осуществляется ребром, причем, лучше выкладывать его на раствор, добавляя цемент. В процессе кладки должны постоянно проверяться геометрические размеры камина с помощью угольника. Также должна соблюдаться вертикальность углов при помощи отвеса и горизонтальность всех рядов при использовании уровня.

Перед укладкой кирпичи опускают в воду и держат, пока не выйдут все пузырьки. При невыполнении данного действия кладка будет непрочной. Выкладку сплошных рядов лучше проводить с помощью кельмы или мастерка. Кладка топливника и дымосборника должна осуществляться руками.

Необходимо проводить сверку всех рядов с порядовками, отмечая все ряды мелком или карандашом. Затем необходимо провести удаление выступившего раствора со стенок каналов, дымосборника и топливника.

Выкладка криволинейной поверхности свода и дымосборника осуществляется путем постепенного напуска кирпичей, составляющего 6 см. Далее проводится перекрытие портальных отверстий с помощью кирпичных перемычек разного типа, — клинчатых, сводчатых и арочных.

Можно провести отделку камина. В том случае, когда кладка камина осуществлялась в пустошовку, швы должны быть расшиты. Если при выкладке камина использовался непривлекательный кирпич, или он со временем разонравился, можно провести покраску без закрашивания швов, при этом используя 2-3 цвета. Кстати, вот моя статья о том, как сделать угловой камин своими руками.

Камины своими руками чертежи и проектирование

Для начала нужно подготовить проект камина из кирпича. Определившись с размером и формой, возьмите за основу любое типовое решение и адаптируйте его под ваше помещение. Не игнорируйте эту стадию, поскольку она даст вам точное понимание всего процесса.

Порядовка и схема для кладки, позволит сделать расчет необходимого количества кирпича и связующего материала. Как правило, она рисуется для каждого ряда, кроме цокольного.

Схема традиционного камина

Этот вариант наиболее подходит начинающим. Для ее выполнения понадобится совсем немного материала, тем не менее, такая конструкция даст хороший обогрев для комнаты площадью до 35 кв. м.

Для холла его можно выстроить повыше, полку украсить различными элементами. В современной архитектуре частных домов зачастую используют деревенский стиль.

Также очаг можно расположить отдельно стоящим, не монтируя его у стены. Это позволяет выделить его декоративные особенности.

Или наоборот, для экономии места встроить в стену.

Порядовка угловая: схемы и фотографии

Угловой камин, как правило, экономит пространство, поэтому его часто устанавливают в небольших холлах или спальнях. Порядовка приведена ниже.

Очаг может иметь открытую или закрытую топку.

Модифицированный вариант – угловой садовый камин с печью очень удобен для дачи. Такое строение имеет не только функциональное назначение, оно еще и украсит дачный участок. По данной схеме его можно смонтировать как на улице, так и в частном доме.

Схема с легкостью моделируется, в зависимости от ваших потребностей. И её легко приспособить для создания красивой летней кухни.

Садовый очаг

Уличный камин-барбекю не так сложен, ознакомьтесь с его порядовкой и исполнением и сможете с легкостью смонтировать его у себя в саду следуя схеме.

С отделкой из искусственного камня садовый камин-барбекю смотрится очень оригинально. Основную схему можно изменить на свой вкус, как на снимке.

Кирпичная печь и камин

Для того чтобы изготовить печь камин своими руками из кирпича , воспользуйтесь следующим пошаговым руководством.

Первый этап: начальные работы

  1. В зависимости от размеров определённой комнаты и помещения, выберите оптимальное место для расположения агрегата и составьте подробную схему, выполнив замер каждого элемента будущей конструкции;
  2. Закупите строительные и отделочные материалы с небольшим запасом;
  3. Печь камин для дома из кирпича может устанавливаться в любом доме, по центру помещения или около стены;
  4. Если она будет располагаться около деревянной стены, необходимо предварительно её изолировать;
  5. На стену установите жаростойкую прокладку, которая может изготавливаться из металлического листа, керамической плитки или специального гипсокартона;
  6. Нанесите все разметки на пол и стену согласно разработанной схеме;

Необходимые строительные материалы для печи с камином из кирпича:

  • Кирпич красный огнеупорный;
  • Для топки используется белый силикатный кирпич;
  • Строительный смесь состоящая из- песка, глины и цемента. Её можно изготовить самостоятельно или купить в специализированном магазине;
  • Стальной металлический лист, проволока и уголки;
  • Материал для выполнения гидроизоляции (рубероид);
  • Деревянные доски или бруски для выполнения опалубки;
  • Дверцы и короб для топки.

Этап второй: залитие фундамента

Для печи с камином из кирпича, необходимо правильно и качественно залить фундамент:

Почему нельзя экономить на печнике

Некачественный камин несет в себе не только испорченные стены в доме и перевод дорого материала, но и опасность пожара. Стоит заранее позаботиться о пожарной безопасности дома. Доверяйте работу только квалифицированным опытным специалистам.

«За 10 лет кропотливой и ответственной работы пришлось повидать многое: основная проблема – это некачественно выполненная работа. Люди отдают предпочтение обычному мастеру с более низкой ценой за работу, чем аттестованному специалисту, имеющего сертификаты соответствия и допуски пожарной безопасности. Этим самым они получают не только не качественно исполненный отопительный прибор, перевод дорогостоящих материалов и испорченный внешний вид каминов, но и возникновение угрозы своему имуществу и жизни в случае пожара».

За советы спасибо
мастеру-печнику Михаилу Королю
контактный телефон: +375-29-201-67-60

Особенности конструкции

Впервые услышав о печах-каминах, владельцы загородных домов нередко пожимают плечами: зачем тратить усилия на постройку отопительного прибора такой конструкции, если можно соорудить одну из хорошо зарекомендовавших себя печей типа голландки, шведки, колпаковки (колпаковая печь) и т. д. Всё дело в том, что они не знают особенностей работы каминных печей, а ведь при их разработке объединили всё самое лучшее от двух совершенно разных отопительных приборов.

Совмещение печи с камином позволяет не только качественно обогреть помещение, но и сделать его интерьер незабываемым

Главным достоинством можно считать то, что для обогрева помещения можно задействовать два режима работы сдвоенного теплогенератора.

Режим камина

В этом случае дым от очага через специальный дымосборник будет направляться в газоход, расположенный на задней стенке отопительного прибора и далее непосредственно в печную трубу. Сооружение практически прямого канала позволяет избежать уменьшения тяги, поэтому интенсивность горения дров будет максимальной.

Использование отопительного агрегата в качестве камина очень удобно при нерегулярных топках, например, на даче или в загородных домах, куда в зимнее время наведываются только на выходные. При этом температура в помещении станет комфортной буквально в течение одного часа.

Преимущества печки

Продукты сгорания не «вылетают в трубу», как это происходит в случае с камином, а перенаправляются в дополнительные каналы, расположенные по бокам отопительного прибора, где отдают всё тепло стенкам сооружения. Длительность горения одного и того же количества топлива при печном сжигании значительно увеличивается, поскольку эксплуатация агрегата чаще всего происходит на границе тления. Этого добиваются регулировкой притока воздуха через поддувало. Благодаря наращиванию массива печи, она имеет улучшенные теплоаккумулирующие свойства и позволяет даже после полного прогорания топлива длительное время отдавать накопленное тепло.

Если предполагается нерегулярный режим работы, то чаще всего теплогенератор эксплуатируют по следующей схеме:

  • При растопке открывают вертикальный канал, чем переводят агрегат в режим камина.
  • После того как температура в помещении поднимется до комфортного уровня, закрывают задвижку вертикального канала и прикрывают поддувальную дверцу, чтобы максимально увеличить длительность горения.

Как видите, печь-камин является успешным симбиозом нескольких отопительных приборов. Однако на этом его достоинства не заканчиваются.

Использование каминной кассеты повышает гигиеничность конструкции и облегчает постройку отопительного прибора

Отопительные приборы могут выполняться как с открытой, так и закрытой каминной топкой. В последнем случае используется дверца из жаростойкого стекла либо специальная чугунная кассета (вкладыш). Ограничение количества поступающего воздуха позволяет увеличить время работы камина и повысить его экономичность.

Устройство камина

Домашний камин состоит из 4 частей:

  • топка, где сжигаются дрова;
  • дымосборник для плавного перехода дыма в трубу;
  • дымоход, выводящий продукты горения наружу;
  • портал вокруг топки с декоративной облицовкой.

Варианты печки могут быть разными, но лучше всего выбирать трапециевидную форму открытой топки с внутренними стенками под небольшим углом. Это обеспечит наибольший КПД такого камина. Очень эффективная в работе модель камина для помещения с воздушным теплообменником. Эта деталь может быть выполнена в форме трубы змеевидной формы, которая выделяет дополнительное тепло. Поэтому для притока горячего воздуха в комнату нет необходимости поддерживать постоянный открытый огонь.

Уличные камины с топкой могут иметь дымоходы, барбекю, духовой шкаф, металлические конфорки и даже крышу для готовки пищи под дождем. Их устройство зависит только от фантазии и возможностей хозяина. Есть интересные модели каминов с хлебопечью, с дровяником или несколькими топками.
