Автоматическая система полива растений на ардуино

Обзор датчика уровня влажности почвы

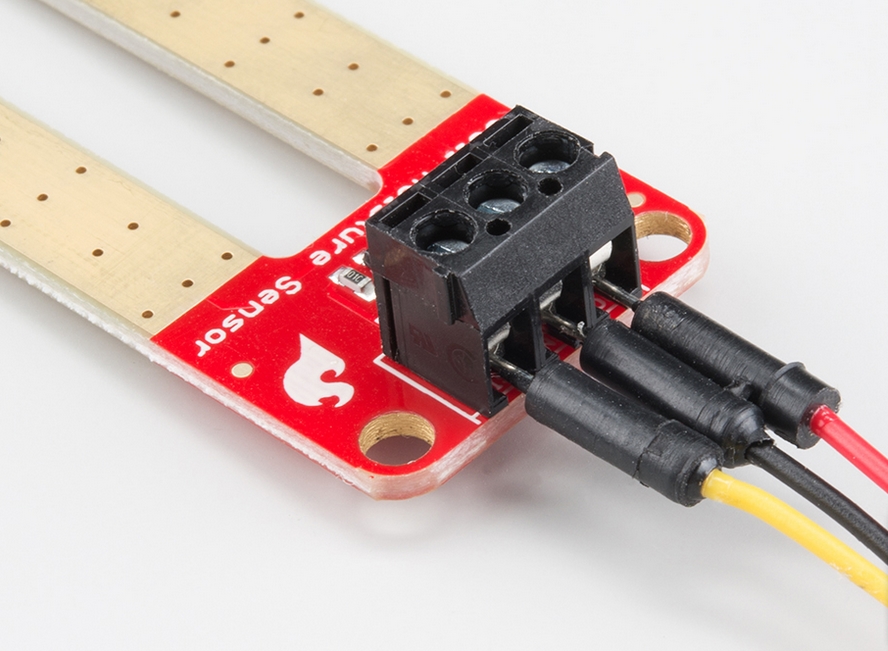

Подобные датчики подключаются достаточно просто. Два из трех коннекторов — это питание (VCC) и земля (GND). При использовании датчик желательно периодически отключать от источника питания, чтобы избежать возможного окисления. Третий выход — сигнал (sig), с которого мы и будем снимать показания. Два контакта датчика работают по принципу переменного резистора — чем больше влаги в почве, тем лучше контакты проводят электричество, падает сопротивление, сигнал на контакте SIG растет. Аналоговые значения могут отличаться в зависимости от напряжения питания и разрешающей способности ваших аналоговых пинов микроконтроллера.

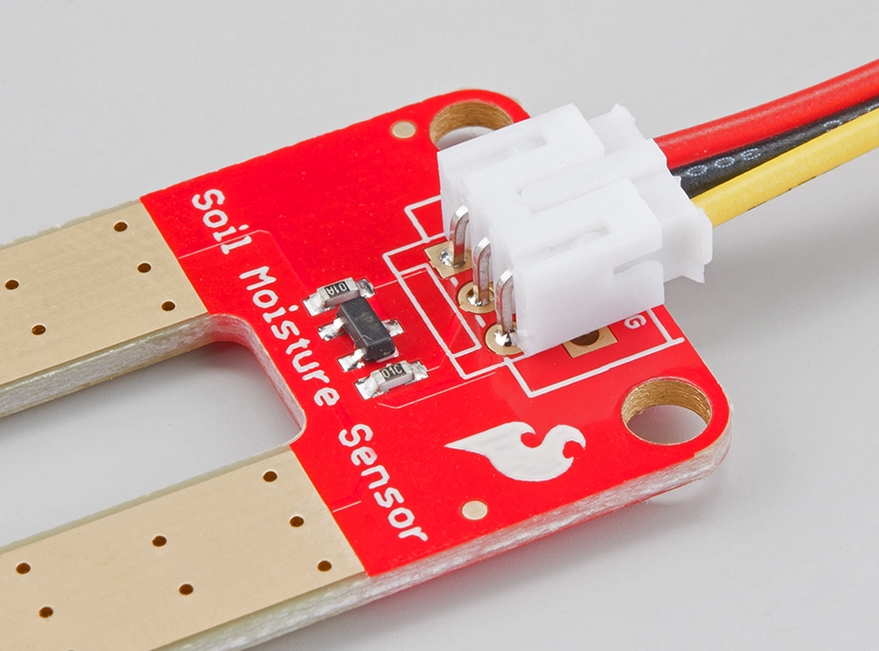

Для подключения датчика можно использовать несколько вариантов. Коннектор, приведенный на рисунке ниже:

Второй вариант более гибкий:

Ну и конечно можно напрямую запаять контакты на датчик.

Если вы планируете использовать датчик за пределами квартиры, стоит дополнительно задуматься о защите контактов от грязи и прямого попадания солнечных лучей. Возможно, стоит подумать о корпусе или нанесении защитного покрытия непосредственно на контакты датчика уровня влажности и проводники (смотрите на рисунок ниже).

Датчик уровня влажности почвы с нанесенным защитным покрытием на контактах и изолированными проводниками для подключения:

1 Принципиальное устройство любой системы

Система автоматического полива растений состоит из множества составных компонентов, к которым относятся следующие основные элементы:

• электронный блок управления;
• погодные датчики;
• электромагнитные клапаны;
• накопительная емкость для воды;
• насосная система;
• дождеватели;
• трубы и фитинги.

Комплектация системы автополива

Блок управления — мозговой центр любой автоматической системы полива. Это устройство обеспечивает нужный режим орошения. Все данные, поступающие с погодных датчиков, обрабатываются и включают таймер времени полива. Контроллер открывает и закрывает электромагнитные клапаны в определенный момент.

Насосом обеспечивается требуемое давление воды в системе, что определяет ее нормальный режим работы

Очень важно, чтобы насос был правильно подобран по мощности. Она определяет количество дождевателей, в каждой из зон полива

Электромагнитные клапаны применяются для разделения поливаемого участка на отдельные зоны.

Дождеватели производят непосредственно водораспыление. В зависимости от размеров поливаемого участка и его рельефа дождеватели делятся на три вида.

1. Веерные (статические) дождеватели применяют при поливе небольших или сложнорельефных участков диаметром до 10 м. Радиус распыления таких дождевателей не превышает 5 м.
2. Роторные дождеватели применяются для орошения ровных и открытых участков, обширных по площади. Радиус распыления составляет 10-20 м.
3. Многоструйные статические дождеватели применяют на небольших участках. Многоструйные форсунки, в сравнении с веерными, расходуют меньше воды, но обладают большим радиусом полива.

1.1 Система полива Hunter

Американская компания Хантер уже  35 лет про профессиональное оборудование, предназначенное для полива растений. Выпускаемый ассортимент продукции широк и позволяет  наладить автоматический полив своими руками, полностью укомплектовав всю систему компонентами произведенными фирмой Hunter.

Монтаж и установка системы автополива Хантер

Система полива Hunter может применяться не только комплексно. Возможно ее применение с целью автоматизации ранее налаженной системы из обычных труб, соединений, распылителей и ручных кранов, часто используемых при поливе дачного участка. Заменив ручные краны на электромагнитные клапана и подключив поливные контроллеры, удастся достичь экономного расхода воды и времени.

Учитывая высокое качество комплектующих элементов, выпускаемых компанией Hunter, часто, производя монтаж автополива, пользователи останавливают свой выбор именно на них.

1.2 Автоматизированный полив Gardena

Основанная в Германии в 1961 году компания Gardena, на сегодняшний день истинный лидер по изготовлению садового инвентаря, инструментов и поливных автоматических систем. Продукция компании Гардена пользуется успехом в 40 странах мира.

Автополив Gardena представлен системами капельного полива и дождевателями. Капельное орошение увлажняет грунт под растениями равномерно. Его эффективно применять для полива растений посаженных рядами.

Дождеватели Gardena выпускаются как обычные стационарные, так и сложные – выдвижные, многоконтурные, осциллирующие. Настоящей инновацией в области автополива является высокопроизводительный, многоконтурный дождеватель Гардена. Делает возможным равномерный полив участка независимо от формы площадью до 380 м2. Программирование дождевателя на 40- 50 точек траекторий полива равноценно использованию пяти простых дождевателей. Они идеально подходят для автоматического полива газонов.

Системы автоматического орошения, выпускаемые под этим брендом, отличаются надежностью, производительностью, экономичностью и удобством эксплуатации.

Работа схемы

В этом проекте мы использовали самодельный датчик влажности почвы на основе зонда, который будет использоваться для измерения уровня влажности почвы. Для изготовления зонда мы использовали доску, покрытую медью как показано на рисунке ниже (можно использовать ненужный кусок печатной платы). Один контакт зонда будет подсоединен к Vcc (напряжению постоянного тока), а другой – к базе транзистора BC547. К базе транзистора также подключен потенциометр для регулирования чувствительности датчика влажности почвы.

Плата Arduino будет управлять всем процессом работы нашей системы. Выход схемы измерения влажности непосредственно подсоединен к цифровому контакту D7 платы Arduino. Светодиод, присутствующий в схеме датчика, показывает наличие влаги в почве, когда он горит – влаги достаточно, а когда он выключен – это свидетельствует об отсутствии влаги в почве.

GSM модуль используется для передачи SMS пользователю. Мы использовали TTL SIM800 GSM модуль, который имеет выход непосредственно в TTL модуль, но можно использовать и любой другой GSM модуль. Регулятор напряжения LM317 используется для подачи питания на SIM800 GSM модуль. LM317 очень чувствителен к максимально допустимому напряжению и перед его использованием рекомендуется прочитать даташит на него. Его рабочее напряжение составляет от 3.8v до 4.2v (более предпочтительно использовать 3.8v). На следующем рисунке показана схема подачи питания на TTL sim800 GSM модуль:

Если вам нужно использовать SIM900 TTL модуль, то вы должны использовать 5V, а если вы хотите использовать SIM900 модуль, то вы должны подключить 12v в DC Jack slot платы.

Реле 12V используется для управления небольшим водяным насосом, работающим от 220VAC. Реле управляется с помощью транзистора BC547, который в дальнейшем подсоединен к цифровому контакту 11 платы Arduino.

ЖК дисплей (опционально) используется для отображения статуса устройства и сообщений. Управляющие контакты ЖК дисплея RS и EN подключены к контактам 14 и 15 платы Arduino, а контакты данных D4-D7 непосредственно подключены к контактам 16, 17, 18 и 19 платы Arduino. ЖК дисплей используется в 4-битном режиме и управляется встроенной библиотекой Arduino.

Полная схема устройства представлена на следующем рисунке.

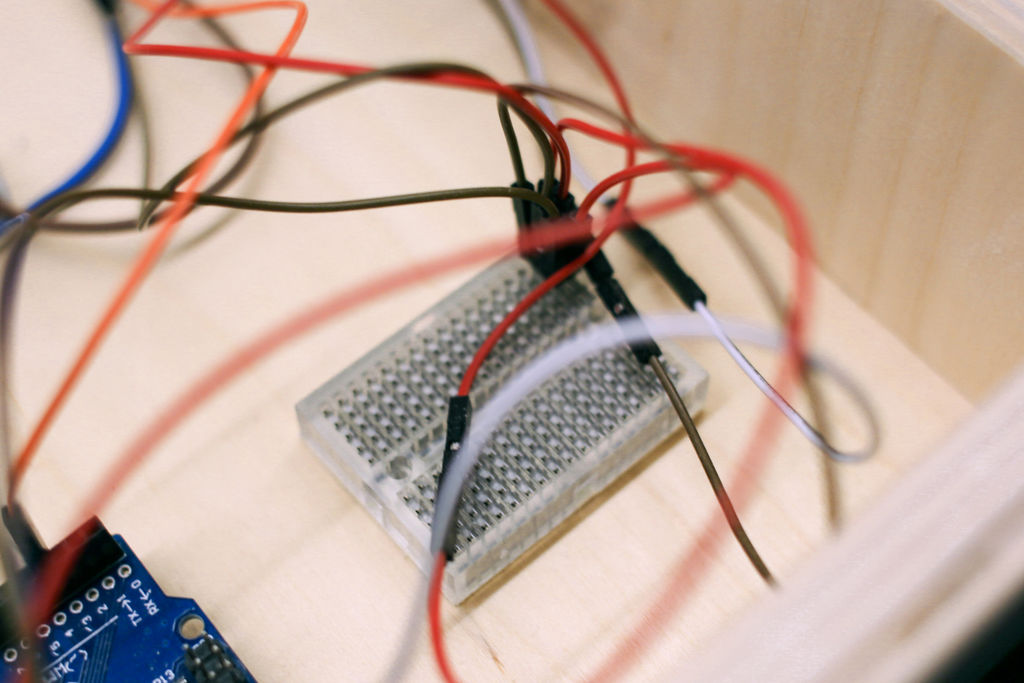

Шаг 6: Делаем разводку на макетной плате

Я решил использовать макетную плату, чтобы избавить вас и себя от паяния компонентов.

Как работает макетная плата

Плата прямоугольная, расположите ее на рабочей поверхности в портретной ориентации. Точечные отверстия соединены между собой в цепь горизонтально, а не вертикально. Это значит, что вы можете добавлять компоненты на плату в горизонтальные ряды, и они будут соединены последовательно.

Вернёмся к нашему проекту. Упрощенная схема, находящаяся в начале статьи, поможет вам разобраться с расположением компонентов. Последовательно соедините все компоненты (макетная плата в портретной ориентации).

1. 5В провод, идущий от платы Arduino, со концом – удлините двумя проводами такого же цвета и оставьте пока ждать своей очереди.
2. Возьмите провод от GND разъема Arduino и тоже нарастите двумя соединительными проводами и пока оставьте так.

Насос для автомата полива растений

Из вышеперечисленного все, кроме насоса, изготовим самостоятельно. Насос подойдет любой маломощный. Можно поискать в старых и сломанных струйных принтерах или купить в автозапчастях насос для стеклоомывателя, самый простой я нашел за 90 рублей.

Важно: прежде чем подключать насос к готовому устройству, проверьте его в работе. Автомобильный насос может выдать фонтан в несколько метров; дома такое «поливание» могут не понять и запретить на корню

Подберите опытным путем оптимальное напряжение. Автонасос рассчитан на питание от бортовой сети 12 В, на моем экземпляре достаточный напор появляется уже при напряжении 8…9 В. Насос от принтера напора в несколько метров не даст, но с ним другая проблема: в принтере он качал чернила, а они очень трудно отмываются, и такой насос аккуратнейшим образом необходимо будет промыть.

WEB приложение для управления поливом через интернет

Через веб-приложение пользователь:

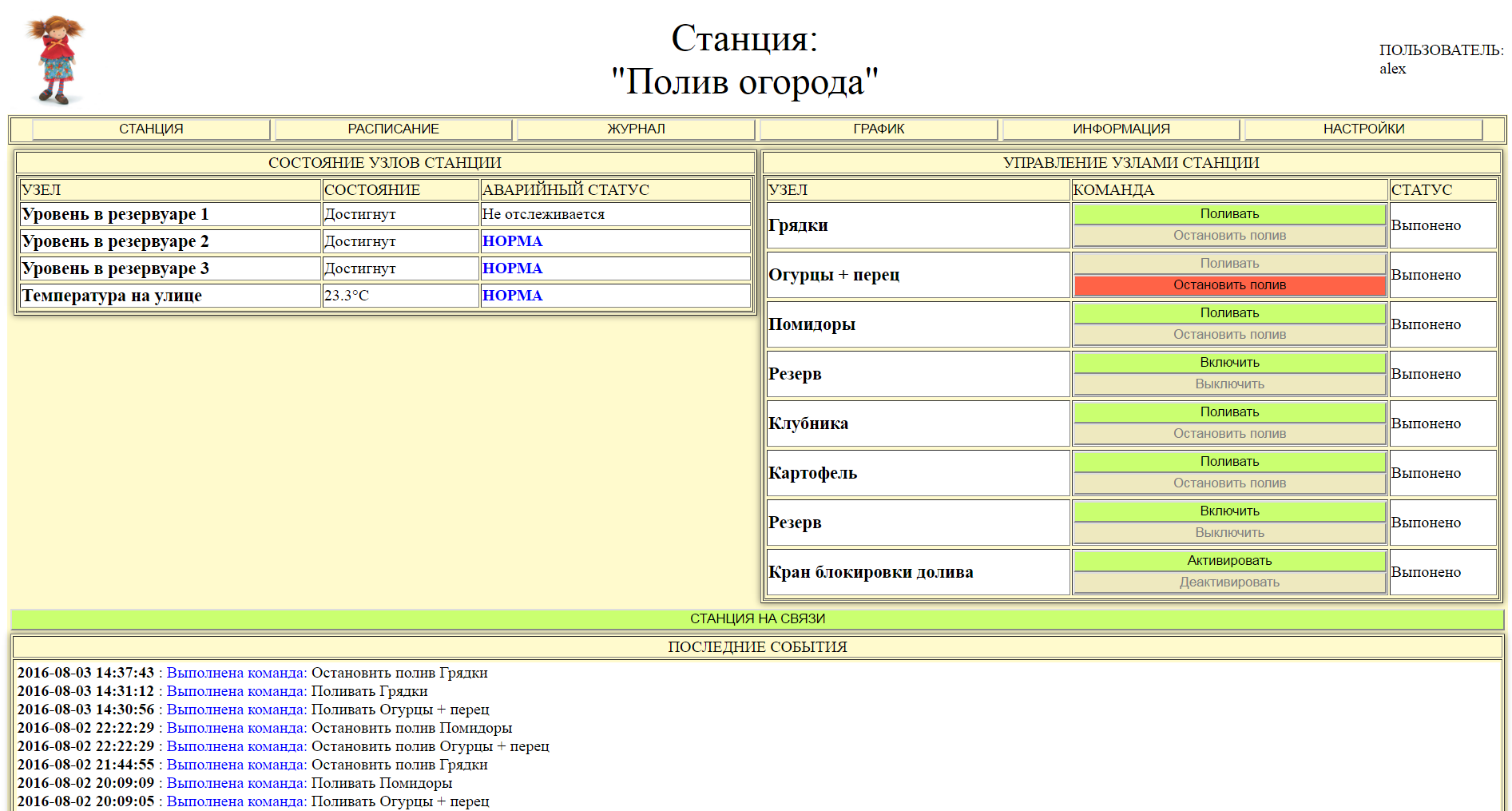

Главный экран управления и мониторинга состояния системы

На этом же экране пользователь может вручную включить или выключить любую из линий полива.

В нижней части экрана отображаются последние события, произошедшие на станции.

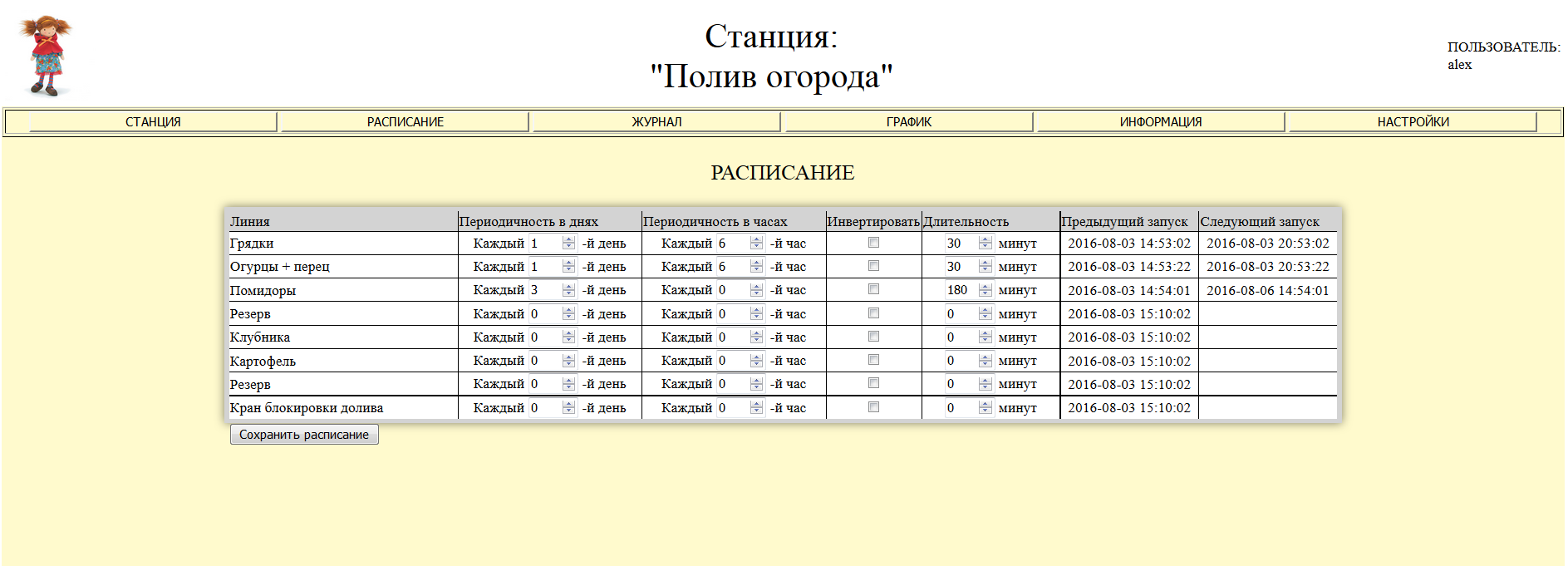

Экран управления расписанием полива в автоматическом режиме

На данном экране пользователь может создать расписание для работы системы в автоматическом режиме, чтобы сервер включал и выключал полив на станции без участия пользователя.

Журнал событий

В журнал заносятся важные события на станции: включение/выключение линий полива, обрыв связи со станцией, восстановление связи со станцией, температура на улице ниже заданного уровня, резервуар пуст, резервуар почти пуст.

Оповещение пользователя

В настройках станции пользователь может назначить некоторые события как «предупредительные» или «аварийные». При возникновении этих событий сервер будет оповещать пользователя по электронной почте и (или) СМС. Это могут быть события обрыва связи со станцией, низкий уровень воды в резервуаре или низкая температура на улице.

Нижний предел температуры и время таймаута, после которого система регистрирует обрыв связи, —  задаются в настройках.

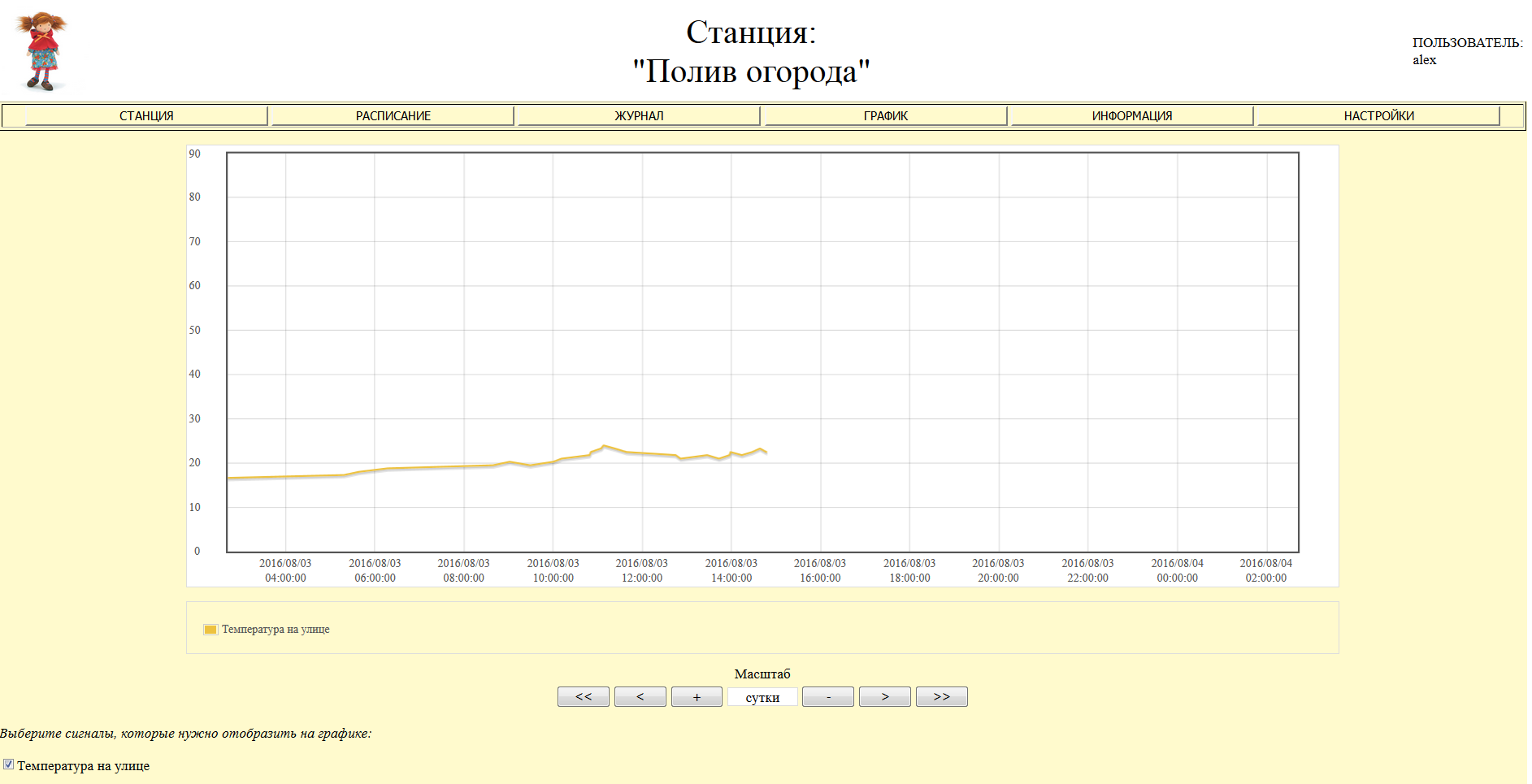

График уличной температуры

На этом экране отображается график изменения температуры в течение заданного промежутка времени (10 мин., 30 мин., час, 12 часов, сутки, неделя, месяц).

Работа схемы

В этом проекте мы использовали самодельный датчик влажности почвы на основе зонда, который будет использоваться для измерения уровня влажности почвы. Для изготовления зонда мы использовали доску, покрытую медью как показано на рисунке ниже (можно использовать ненужный кусок печатной платы). Один контакт зонда будет подсоединен к Vcc (напряжению постоянного тока), а другой – к базе транзистора BC547. К базе транзистора также подключен потенциометр для регулирования чувствительности датчика влажности почвы.

Плата Arduino будет управлять всем процессом работы нашей системы. Выход схемы измерения влажности непосредственно подсоединен к цифровому контакту D7 платы Arduino. Светодиод, присутствующий в схеме датчика, показывает наличие влаги в почве, когда он горит – влаги достаточно, а когда он выключен – это свидетельствует об отсутствии влаги в почве.

GSM модуль используется для передачи SMS пользователю. Мы использовали TTL SIM800 GSM модуль, который имеет выход непосредственно в TTL модуль, но можно использовать и любой другой GSM модуль. Регулятор напряжения LM317 используется для подачи питания на SIM800 GSM модуль. LM317 очень чувствителен к максимально допустимому напряжению и перед его использованием рекомендуется прочитать даташит на него. Его рабочее напряжение составляет от 3.8v до 4.2v (более предпочтительно использовать 3.8v). На следующем рисунке показана схема подачи питания на TTL sim800 GSM модуль:

Если вам нужно использовать SIM900 TTL модуль, то вы должны использовать 5V, а если вы хотите использовать SIM900 модуль, то вы должны подключить 12v в DC Jack slot платы.

Реле 12V используется для управления небольшим водяным насосом, работающим от 220VAC. Реле управляется с помощью транзистора BC547, который в дальнейшем подсоединен к цифровому контакту 11 платы Arduino.

ЖК дисплей (опционально) используется для отображения статуса устройства и сообщений. Управляющие контакты ЖК дисплея RS и EN подключены к контактам 14 и 15 платы Arduino, а контакты данных D4-D7 непосредственно подключены к контактам 16, 17, 18 и 19 платы Arduino. ЖК дисплей используется в 4-битном режиме и управляется встроенной библиотекой Arduino.

Полная схема устройства представлена на следующем рисунке.

О датчиках

Датчик влажности почвы лучше всего сделать графитовым, металлический подвержен электролизу и коррозии, в связи с чем его свойства со временем ухудшаются. Хотя в нашей экспериментальной установке нормально работают датчики из гвоздей и медной проволоки.

Датчик из гвоздей — самая простая конструкция. Для его изготовления нужен кусок пластика или резины, два гвоздя, провода и кембрик (изолента).

Датчик уровня жидкости можно сделать так же, как и датчик влажности почвы, а можно придумать конструкцию поплавкового типа. Второй вариант предпочтительнее. На рисунке 3 вариант такого датчика, где 1 — емкость с водой для полива и отметкой минимума, 4 — трубка из любого материала и стержень 3, который свободно ходит в трубке. Трубку и стержень можно взять от старой шариковой ручки. Внизу на стержень крепится поплавок 2 (кусок пенопласта). В верхней, надводной, части конструкции на трубке размещаем на пластиковой пластине контакты 5, это и будут контакты датчика. Сверху на стержень крепим токопроводящую пластину 6. Ход стержня в трубке 1…2 см. К контактам 5 припаиваем провода для подключения к Arduino. Трубка 4 неподвижно крепится внутри емкости.

Принцип работы датчика следующий. Когда воды много, поплавок 2 выталкивает стержень 3 до упора вверх, при этом пластина 6 не касается контактов 5. Когда уровень воды опускается ниже отметки МИН, поплавок опускается вместе с уровнем воды и опускает стержень с пластиной б, которая, в свою очередь, касается контактов 5 и замыкает их между собой. Контроллеру остается только считывать состояние контактов 5. Если лень возиться, можно купить похожие в автозапчастях, они там продаются как датчики уровня охлаждающей жидкости, цена самых простых 100 — 150 рублей.

Измерение влажности почвы с помощью аналогового выхода

Поскольку модуль предоставляет как аналоговый, так и цифровой выходные сигналы, то для нашего первого эксперимента мы будем измерять влажность почвы, считывая аналоговые показания.

Подключение

Давайте подключим наш датчик влажности почвы к плате Arduino.

Сначала вам нужно подать питание на датчик. Для этого вы можете подключить вывод VCC на модуле к выводу 5V на Arduino.

Однако одной из широко известных проблем с этими датчиками является их короткий срок службы при воздействии влажной среды. При постоянной подаче питания на зонд скорость коррозии значительно увеличивается.

Чтобы преодолеть эту проблему, мы рекомендуем не подавать питание на датчик постоянно, а включать его только тогда, когда вы снимаете показания.

Самый простой способ сделать это – подключить вывод VCC к цифровому выводу Arduino и устанавливать на нем высокий или низкий логический уровень, когда это необходимо.

Кроме того, итоговая мощность, потребляемая модулем (оба светодиода горят), составляет около 8 мА, поэтому можно запитать модуль от цифрового вывода на Arduino.

Итак, давайте подключим вывод VCC модуля к цифровому выводу 7 Arduino, а вывод GND модуля к выводу GND Arduino.

И, наконец, подключите вывод AO модуля к выводу A0 аналого-цифрового преобразователя Arduino.

Схема соединений показана на рисунке ниже.

Рисунок 6 – Подключение датчика влажности почвы к Arduino для считывания показаний на аналоговом выходе

Калибровка

Чтобы получить точные показания с датчика влажности почвы, рекомендуется сначала откалибровать его для конкретного типа почвы, которую вы планируете контролировать.

Различные типы почвы могут по-разному влиять на показания датчика, поэтому ваш датчик в зависимости от типа используемой почвы может быть более или менее чувствительным.

Прежде чем вы начнете хранить данные или запускать события, вы должны увидеть, какие показания вы на самом деле получаете от вашего датчика.

Чтобы отметить, какие значения выводит ваш датчик, когда почва максимально сухая, и когда она полностью насыщена влагой, воспользуйтесь скетчем, приведенным ниже.

Когда вы запустите этот скетч, вы увидите похожие значения в мониторе последовательного порта:

• ~ 850, когда почва сухая;
• ~ 400, когда почва полностью насыщена влагой.

Рисунок 7 – Калибровка датчика влажности почвы

Этот тест может потребовать несколько проб и ошибок. Как только вы получите хороший контроль над этими показаниями, вы сможете использовать их в качестве пороговых значений, если намерены инициировать какое-либо действие.

Финальная сборка

Основываясь на значениях калибровки, программа, приведенная ниже, задает следующие диапазоны для определения состояния почвы:

• <500 – слишком влажная;
• 500-750 – это целевой диапазон;
• >750 – достаточно сухая для полива.

Если все в порядке, вы должны увидеть вывод в мониторе последовательного порта, похожий на приведенный ниже.

Рисунок 8 – Вывод аналоговых показаний датчика влажности почвы

Компоненты и их описания

Arduino Uno

Arduino взаимодействует через датчики с окружающей средой и обрабатывает поступившую информацию в соответствии с заложенной в неё программой. Подробнее с платой Ардуино Уно можно ознакомиться здесь.

Ардуино Уно

Датчик влажности почвы

Измерение влажности почвы на базе Arduino производится с помощью датчика влажности. Датчик имеет два контакта. Через эти контакты при погружении их в грунт протекает ток. Величина тока зависит от сопротивления грунта. Поскольку вода является хорошим проводником тока, наличие влаги в почве сильно влияет на показатель сопротивления. Это значит, чем больше влажность почвы, тем меньше она оказывает сопротивление току.

Датчик влажности почвы

Этот датчик может выполнять свою работу в цифровом и аналоговом режимах. В нашем проекте используется датчик в цифровом режиме.
На модуле датчика есть потенциометр. С помощью этого потенциометра устанавливается пороговое значение. Также на модуле установлен компаратор. Компаратор сравнивает данные выхода датчика с пороговым значением и после этого даёт нам выходной сигнал через цифровой вывод. Когда значение датчика больше чем пороговое, цифровой выход передаёт 5 вольт (HIGH), земля сухая. В противном случае, когда данные датчика будут меньше чем пороговые, на цифровой вывод передаётся 0 вольт (LOW), земля влажная.

Этим потенциометром необходимо отрегулировать степень сухости почвы, когда как вы считаете нужно начать полив.

Фоторезистор

Фоторезистор (LDR) — это светочувствительное устройство, которое используются для определения интенсивности освещения. Значение сопротивления LDR зависит от освещённости. Чем больше света, тем меньше сопротивление. Совместно с резистором, фоторезистор образует делитель напряжения. Резистор в нашем случае взяли 10кОм.

Делитель напряжения

Подключив выход делителя Uin к аналоговому входу Ардуино, мы сможем считывать напряжения на выходе делителя. Напряжение на выходе будет меняться в зависимости от сопротивления фоторезистора. Минимальное напряжение соответствует темноте, максимальное – максимальной освещённости.

В этом проекте полив начинается в соответствии с пороговым значением напряжения. В утренние часы, когда считается целесообразным начать полив, напряжение на выходе делителя равно 400. Примем это значение как пороговое. Так если напряжения на делителе меньше или равно 400, это означает, что сейчас ночь и насос должен быть выключен.
Меняя пороговое значение можно настроить период работы автополива.

Релейный модуль

Реле представляет собой переключатель с электромеханическим или электрическим приводом.

Релейный модуль

Привод реле приводится в действие небольшим напряжением, например, 5 вольт от микроконтроллера, при этом замыкается или размыкается цепь высокого напряжения.

Схема реле

В этом проекте используется 12 вольтовый водяной насос. Arduino Uno не может управлять напрямую насосом, поскольку максимальное напряжение на выводах Ардуино 5 вольт. Здесь нам приходит на помощь релейный модуль.

Релейный модуль имеет два типа контактов: нормально замкнутые и нормально разомкнутые контакты. Нормально замкнутые без управляющего напряжения замкнуты, при подаче напряжения размыкаются. Соответственно нормально разомкнутые без напряжения разомкнуты, при подаче управляющего напряжения замыкаются. В проекте используются нормально разомкнутые контакты.

Водяной насос

В проекте используем 12-и вольтовый погружной насос с 18-ваттным двигателем. Он может поднимать воду до 1,7 метра.

Водяной насос

Этот насос можно эксплуатировать только тогда, когда он полностью погружен в воду. Это налагает некие обязательства по контролю уровня воды в ёмкости. Если водяной насос будет работать без воды, он просто-напросто сгорит.

Макетная плата

Макетная плата представляет собой соединительную плату, используемую для создания прототипов проектов электроники, без пайки.

Процесс сборки

Чтобы получить в распоряжение готовый для настройки ирригатор, потребуется выполнить следующие действия:

• Первоначально установить плату Troyka Shield на Arduino Uno.
• К пину A0 через Troyka Shield подключается сенсор определения влажности;
• Также посредством Troyka Shiled к основной платке подключается дисплей. Здесь пин CS нужно соединить с 9-ым пином Troyka Shield, а к соответствующему выходу на Troyka Shield цепляем SPI пины дисплея.
• Силовой ключ присоединяем к четвертому контакту.
• Затем к силовому ключу подводим коммутирующее напряжение через разъем с подписями P+ и P–.
• Водяной насос подключается к силовому ключе через пины L+ и L−.
  В результате наша небольшая схема готова и должна выглядеть так:
• Теперь щуп датчика влажности втыкаем в почву с уже посаженным в нем растением.
• Конец шланга тоже помещается в почву. Если вес горшка меньше 2 кг, желательно дополнительно трубку укрепить. Это исключит риск опрокинуть горшок с нашим растением.
• Последним шагом опускаем насос в резервуар с водой и запитываем нашу схему.

Теперь ирригатор собран и потребуется провести его дополнительную настройку.

Процесс сборки

Чтобы получить в распоряжение готовый для настройки ирригатор, потребуется выполнить следующие действия:

• Первоначально установить плату Troyka Shield на Arduino Uno.
• К пину A0 через Troyka Shield подключается сенсор определения влажности;
• Также посредством Troyka Shiled к основной платке подключается дисплей. Здесь пин CS нужно соединить с 9-ым пином Troyka Shield, а к соответствующему выходу на Troyka Shield цепляем SPI пины дисплея.
• Силовой ключ присоединяем к четвертому контакту.
• Затем к силовому ключу подводим коммутирующее напряжение через разъем с подписями P+ и P–.
• Водяной насос подключается к силовому ключе через пины L+ и L−.

  В результате наша небольшая схема готова и должна выглядеть так:

• Теперь щуп датчика влажности втыкаем в почву с уже посаженным в нем растением.
• Конец шланга тоже помещается в почву. Если вес горшка меньше 2 кг, желательно дополнительно трубку укрепить. Это исключит риск опрокинуть горшок с нашим растением.
• Последним шагом опускаем насос в резервуар с водой и запитываем нашу схему.

Теперь ирригатор собран и потребуется провести его дополнительную настройку.

Работа схемы

В этом проекте мы использовали самодельный датчик влажности почвы на основе зонда, который будет использоваться для измерения уровня влажности почвы. Для изготовления зонда мы использовали доску, покрытую медью как показано на рисунке ниже (можно использовать ненужный кусок печатной платы). Один контакт зонда будет подсоединен к Vcc (напряжению постоянного тока), а другой – к базе транзистора BC547. К базе транзистора также подключен потенциометр для регулирования чувствительности датчика влажности почвы.

Плата Arduino будет управлять всем процессом работы нашей системы. Выход схемы измерения влажности непосредственно подсоединен к цифровому контакту D7 платы Arduino. Светодиод, присутствующий в схеме датчика, показывает наличие влаги в почве, когда он горит – влаги достаточно, а когда он выключен – это свидетельствует об отсутствии влаги в почве.

GSM модуль используется для передачи SMS пользователю. Мы использовали TTL SIM800 GSM модуль, который имеет выход непосредственно в TTL модуль, но можно использовать и любой другой GSM модуль. Регулятор напряжения LM317 используется для подачи питания на SIM800 GSM модуль. LM317 очень чувствителен к максимально допустимому напряжению и перед его использованием рекомендуется прочитать даташит на него. Его рабочее напряжение составляет от 3.8v до 4.2v (более предпочтительно использовать 3.8v). На следующем рисунке показана схема подачи питания на TTL sim800 GSM модуль:

Если вам нужно использовать SIM900 TTL модуль, то вы должны использовать 5V, а если вы хотите использовать SIM900 модуль, то вы должны подключить 12v в DC Jack slot платы.

Реле 12V используется для управления небольшим водяным насосом, работающим от 220VAC. Реле управляется с помощью транзистора BC547, который в дальнейшем подсоединен к цифровому контакту 11 платы Arduino.

ЖК дисплей (опционально) используется для отображения статуса устройства и сообщений. Управляющие контакты ЖК дисплея RS и EN подключены к контактам 14 и 15 платы Arduino, а контакты данных D4-D7 непосредственно подключены к контактам 16, 17, 18 и 19 платы Arduino. ЖК дисплей используется в 4-битном режиме и управляется встроенной библиотекой Arduino.

Полная схема устройства представлена на следующем рисунке.

Заключение

На самом деле, существует множество модификаций автополивщика на Адруино. Отличаются они между собой дополнительными возможностями и особенностями конструкции. Тем не менее, принцип их работы практически одинаков — программа считывает данные с датчика влажности и запускает водяную помпу, если обнаруживает их минимальное значение. Затем насос работает до того момента, пока датчик не покажет данные, соответствующие максимальным показателям.

В процессе сборки не должно возникнуть трудностей, однако предварительно следует постараться обезопасить датчик влажности. Предложенное программное обеспечение протестировано и после калибровки не нуждается в дополнительных настройках.
