Что такое аэрограф и как им правильно пользоваться?

Содержание

Аэрографическая каллиграфия: прочие тренировки

Начинаем рисовать простые палочки с наклоном в одну сторону, потом подковки и кружочки. Продолжаем в том же духе, но только наклон палочек и направление подковок теперь в противоположную сторону.

В процессе учимся правильно рассчитывать силу при оттягивании триггера на аэрографе, чтобы соблюдать равномерное начертание линий. Также на этом этапе отрабатывается умение правильно определять и выдерживать подходящее расстояние от аэрографа до рабочей поверхности. Для палочек и кружочков это расстояние составит примерно 3-4 см.

Откладываем палочки, и на другом листе учимся рисовать градиент (плавные цветовые переходы), слегка распыляя краску. Объединяем полученные умения – придаем объем каждому квадрату на первом листе, делая его выпуклым. Также поступаем с каждой палочкой и кружочком в этих квадратах. Затеняем их края, накладывая слои краски разной интенсивности, аккуратно регулируя расстояние. Чтобы получить светлую тень, отдаляем аэрограф от листа, для эффекта густой темной тени – приближаем его.

Аэрограф из шприца и ручки с внутренним смешиванием краски

Чтобы сделать аэрограф своими руками, понадобятся такие элементы, как шприц, шариковая ручка (с пустым стержнем), система для переливания крови и клеевой пистолет. Процесс изготовления прибора без внешнего краскораспылителя выглядит следующим образом.

  1. Возьмите шариковую ручку и извлеките из нее стержень.
  2. Требуется убрать шарик из пишущей части (наконечника) стрежня. Чтобы это сделать, достаточно сделать несколько движений наконечником по наждачной бумаге, после чего шарик вывалится из него. Если в стержне имеются чернила, то сначала требуется отсоединить пишущую часть и выдуть их из трубки. Также рекомендуется промыть трубку водой или растворителем с использованием шприца.
  3. После излечения шарика наконечник следует хорошо отполировать и убрать заусенцы, как с наружи, так и внутри отверстия, зажав стержень в тисках.
  4. После полировки отсоедините наконечник от пластиковой трубки, использовав пассатижи.
  5. На следующем этапе потребуется проделать отверстие в боковой части наконечника. Это легко сделать треугольным надфилем.
  6. Проделав отверстие, уберите заусенцы вокруг отверстия и удалите мелкую стружку из внутренней части элемента, образовавшуюся в процессе стачивания.
  7. Вставьте наконечник в пластиковый стержень.
  8. Далее, следует отрезать небольшую часть корпуса ручки длиной 35 мм. Сделайте отметку в нужном месте и отпилите часть трубки с помощью ножовки по металлу.
  9. Зажмите отпиленную часть корпуса ручки в тиски в вертикальном положении.
  10. Сделайте с помощью треугольного надфиля пропил в торце трубки, как показано на следующем фото.
  11. Вставьте стержень в трубку и убедитесь, что пропил получился достаточной глубины. Отверстие в боковой части наконечника должно быть открытым.
  12. Теперь стержень можно укоротить, чтобы он имел длину вместе с наконечником около 40 мм.
  13. После укорачивания стержня до необходимой длины, в его пишущую часть потребуется вставить иглу.
  14. Поскольку игла от шприца слишком длинная, ее необходимо укоротить. Сделать это можно с помощью кусачек. Но после укорачивания место среза необходимо немного сточить, чтобы открылось отверстие в игле.
  15. Далее, укороченную иглу нужно вставить в боковое отверстие пишущей части стрежня.
  16. Для того, чтобы игла прошла через весь наконечник, ее необходимо немного согнуть.
  17. Вставьте согнутую иглу в боковое отверстие таким образом, чтобы она выходила из наконечника (сопла) на 1 мм и находилась строго по его центру.
  18. Далее, следует взять трубку от капельницы и подсоединить ее к стержню.
  19. Оденьте на капельницу зажим, подвинув его до самого корпуса ручки.
  20. Чтобы продолжить, потребуется сделать из верхней части корпуса ручки небольшую деталь. Отрежьте трубку в том месте, где находится резьба. Деталь должна иметь длину около 20 мм.
  21. В колпачке, имеющем внутреннюю резьбу, необходимо проделать отверстие.
  22. Накрутите колпачок на трубку.
  23. Оденьте собранные элементы на капельницу и подвиньте их до упора.
  24. На следующем этапе все элементы необходимо зафиксировать с помощью клеевого пистолета, то есть полностью собрать аэрограф.
  25. После затвердевания клея, подсоедините к игле шприц. В данном случае, он будет служить емкостью для краски. На этом изготовление аэрографа заканчивается.

Наберите краску в шприц и установите его на получившийся мини аэрограф. Отодвиньте колесико зажима в противоположном относительно шприца направлении (до упора), тем самым пережав трубку капельницы. Свободный конец капельницы подсоедините к шлангу компрессора и произведите пробное распыление краски. Чтобы началось распыление, достаточно немного прокрутить колесико зажима вперед, чтобы по капельнице пошел воздух в направлении сопла. После несложных экспериментов с давлением в системе и густотой краски, самодельный аэрограф будет готов к работе.

Совет! Не лишним будет сделать держатель аэрографа из обрезка пластовой бутылки и любой подставки (можно использовать компакт-диск).

В пластиковой бутылке нужно сделать вырезы, соответствующие форме аэрографа.

Это интересно: Как сделать электропривод открывания багажника своими руками: распишем по пунктам

Принцип работы и конструкция

Принцип работы всех аэрографов одинаков и заключается в том, что давление воздуха, который проходит по трубке, больше чем у внешней среды. Краска смешивается с воздухом, предварительно поднявшись по трубке. При этом образуется ровная и достаточно мощная струя (принцип Бернулли). Регулировка количества воздуха осуществляется с помощью триггера (механизм управления). Во время надавливания на триггер происходит всасывание краски или лака из емкости и распыление в форме струи, имеющей коническую форму.

Конструкция большинства моделей одинакова, независимо от месторасположения емкости для лака или краски. И хотя некоторые детали могут иметь определенные отличия, принцип работы остается неизменным.

Как сделать аэрограф своими руками

Сборка аэрографа несложное, но кропотливое занятие. Необходимо предварительно изучить проверенные схемы и методики, а затем приступать к работе. Рассмотрим, как собрать аэрограф.

Для этого следует выполнить ряд операций:

  • раскрутить корпус ручки и извлечь стержень;
  • затем нужно аккуратно очистить его от пасты;
  • прополоскать трубку спиртосодержащим составом;
  • промыть под сильным потоком теплой воды;
  • просушить до абсолютной прозрачности;
  • прогреть хвостовую часть шприца зажигалкой;
  • расширить хвостовик шилом до диаметра стержня;
  • далее необходимо сделать разметку в пробке;
  • выполнить в пробке выемку до половины высоты;
  • затем вырезать сегмент встречным резом.

После завершения указанных операций необходимо выполнить отверстие для стержня от ручки, и перпендикулярно к нему сделать еще один канал.

Дальнейший порядок действий:

  • округлите хвостовик стержня наждачкой;
  • совместите его с выемкой;
  • установите в боковое отверстие корпус шариковой ручки.

Несложно самому собрать аэрограф

На этом изготовление главного узла аэрографа закончено. Остается выполнить небольшое отверстие для стержня в крышке банки и отрегулировать его длину так, чтобы нижний участок не касался дна емкости. Необходимо зафиксировать положение трубок силиконовым герметиком или клеем, чтобы избежать потерь давления.

Как изготовить «армейский» аэрограф?

Если вам необходимо выполнить покраску более мелких изделий, то можно изготовить аэрограф «армейского» образца. В советской армии солдаты увлекались изготовлением дембельских альбомов, и каждый лист для фотографий готовился как настоящий шедевр. Использовался для этих целей самодельный аэрограф, или «кропилка». Для изготовления такого устройства потребуются:

  • стержень от шариковой ручки (без пасты);
  • игла от медицинского шприца;
  • две пластины, спаянные под прямым углом;
  • изолента или скотч;
  • растворитель;
  • кусок (до 40 см) мягкого гибкого шланга небольшого диаметра (он должен плотно обхватывать головку иглы).

Сначала из стержня извлекаем головку, иглой удаляем из нее шарик и промываем ее растворителем. Головку возвращаем в стержень. Конец медицинской иглы обрезаем строго перпендикулярно ее центральной оси и место среза зачищаем наждачной бумагой

Это очень важно, так как нужно удалить все фаски и мелкие зазубрины на металле, чтобы обеспечить ламинарное движение воздушного потока

К головке иглы прикрепляем кусок шланга. Для крепления используем любые материалы, не повреждающие шланг. Лучше обойтись без клея и герметика. Достаточно просто сжать соединение муфтой из мягкой проволоки. А теперь самое сложное: иглу и головку стержня располагаем на уголке так, чтобы расстояние между ними было около 2 мм, при этом срез иглы должен находиться строго над окончанием головки. Будет проще, если жестко зафиксировать на уголке сначала иглу, а уже потом под нее подогнать головку стержня. Закрепить обе детали на уголке можно с помощью изоленты.

Сначала туго закреплять детали нет смысла. Предстоит еще испробовать конструкцию в реальной работе. Конец стержня опускаем в краску и через гибкую трубку начинаем дуть. Краска должна разбрызгиваться очень мелкими каплями. Их практически не видно, просто на поверхности будет появляться окрашенное пятно.

С первой попытки добиться положительного результата получается не всегда. Потребуется определенная регулировка: меняется расстояние между головкой стержня и иглой, высота стержня. Здесь работает метод проб и ошибок. Добившись положительного результата (отрегулировав аэрограф), закрепляем окончательно все детали. Приступать к работе с аэрографом сразу не стоит. Сначала необходимо некоторое время потренироваться. Это нужно для того, чтобы начать ощущать как силу подачи воздуха, так и расстояние до окрашиваемой поверхности.

Если вы решили самостоятельно придать своему автомобилю неповторимый стиль в виде аэрографии, то вариантов два:

  • сделать аэрограф своими руками;
  • купить готовый инструмент в магазине.

Если у вас есть навыки к рисованию, то выполнить задуманные действия вполне возможно самому. Для этого не нужно чего-то сверхъестественного, так как все оборудование для аэрографии, которое необходимо – это сам инструмент и краска.

Сборка аппарата без распылителя

Сборка такого инструмента занимает 10-20 минут. Чтобы красить им, понадобится просто в него дуть. В конструкции не используется шланг для аэрографа. Безусловно, ни о каких художественных росписях в этом случае речь не идет. Простое устройство пригодится при моделировании, когда необходимо прокрасить небольшие детали, нанести лакокрасочное покрытие на скол на кузове и пр.

Есть два распространенных способа монтажа:

  • шприц пластмассовый, игла, гелевая ручка;
  • скрепка канцелярская;
  • капроновая нитка (армировка);
  • кусок изоленты, скотча;
  • банка для краски.

Последовательность вне зависимости от способа изготовления идентична, только во втором случае вместо шприца в качестве корпуса будет использоваться ручка:

  1. Игла шприца нагревается, отделяется от основы.
  2. Скрепка (или аналогичный кусок проволоки) сгибается под прямым углом.
  3. Один угол скрепки связывается армированной ниткой с иголкой.
  4. Вторая сторона скрепки фиксируется скотчем на корпусе шприца.

Иголка одной стороной будет входить в баночку с краской, вторая сторона будет использоваться как сопло для аэрографа, которое нужно расположить возле выходного отверстия шприца.

Краска разводится до нужной консистенции, распыление происходит после того, как художник начинает дуть в широкий конец самодельного инструмента.

Как сделать аэрограф

Непосредственная процедура зависит от конструкции краскопульта. Ниже приведены два способа изготовления. Первый демонстрирует, как выполнить простейший аэрограф без распылителя. Второй поможет сделать прибор, где воздух подается под давлением.

Сборка аэрографа без распылителя

Конструкция и изготовление аэрографа без распылителя в домашних условиях предусматривает последовательное выполнение следующих шагов:

Удаление наконечника из стержня шариковой ручки. Затем последний тщательно промывается от чернил. Для этого используется теплая вода и растворитель

Необходимо, чтобы стержень очистился полностью;
Кончик медицинского шприца нагревается зажигалкой до размягчения, важно не доводить материал до потекшего состояния. Затем отверстие расширяется (с помощью шила) так, чтобы в него вошел стержень от шариковой ручки;
В бутылочной пробке вырезается небольшое отверстие глубиной около 15мм

Ширина составит около 2 см, а стенки образуют прямой угол;
Следом с пробки срезаются боковые части, так чтобы расстояние от края отверстия до края пробки составило около 1 см;
В пробке проделывается горизонтальное и вертикальное отверстие;
Корпус шариковой ручки через горизонтальное отверстие. Чтобы он сделался уже (около 3 мм), его кончик предварительно счищают наждачной бумагой;
Стержень пропускается через вертикальное отверстие пробки с подводкой к корпусу шариковой ручки;
В крышке стеклянного флакончика шилом делается отверстие, чей диаметр соответствует диаметру стержня;
Свободная часть стержня вставляется в крышку, фиксируясь термоклеем. Важно, чтобы стержень немного не доставал до дна.

Механизм полностью готов к использованию, а для его производства потребовался минимум элементов, присутствующих в каждом доме.

Сборка аэрографа с распылителем

В этом случае процесс усложняется, требуя дополнительных комплектующих. Речь идет о следующих деталях:

  • виниловая трубка;
  • компрессор.

Трубка обрезается и надевается на шприц (ближе к основанию)

Важно оставить свободное место для баллонного клапана, чтобы он мог свободно нажиматься. Другая часть трубки соединяется с компрессором, играющим роль распылителя

Для надежной фиксации используется термоклей.

Необходимые детали и инструменты

Для изготовления самодельного прибора подготовьте:

  • школьную ручку с шариковым или гелевым стержнем;
  • медицинский шприц на 10 или 20 мл с иглой;
  • обычную пробку от винной бутылки;
  • клей для пластмассы или герметик;
  • стеклянный флакон с герметичной крышкой.

Пользуясь аэрографом, используют различные красители

Также понадобится линейка, зажигалка, маркер, шило и мелкая наждачка. Не забудьте, что для проверки работоспособности прибора потребуется краска для аэрографа. Помните, что каждый краситель имеет свои свойства и отличается характеристиками. Это необходимо учитывать, занимаясь его подбором.

Используют различные красители:

  • акриловые. Они безвредны для людей и разводятся водой до необходимой консистенции. Акриловые краски представлены в расширенной цветовой гамме, хорошо передают цвета и при необходимости легко удаляются. Имеется недостаток – проблематичность прорисовки мелких деталей из-за продолжительного высыхания краски и ее густоты;
  • эмали. Они быстро сохнут после распыления и не оказывают отрицательного воздействия на здоровье людей. Эмаль на водной основе имеет доступную цену, однако не может обеспечить хорошую цветопередачу. Кроме того, при перемешивании эмалей разных цветов теряется первоначальная цветовая насыщенность;
  • нитрокраски. Они представлены в широком ассортименте и могут иметь полиэфирную, синтетическую или уретановую основу. Ускоренное высыхание и другие характеристики нитрокраски позволяют выполнить детализацию, а также реалистично прорисовать мелкие элементы. Недостаток – материал токсичен и вреден для органов дыхания.

Путем смешивания красок, можно подобрать требуемую тональность

Плюсы и минусы самодельного прибора

Как и любое техническое изделие, самодельный компрессор для аэрографа обладает рядом как положительных, так и не очень приятных сторон. Если смотреть глобально, то главное преимущество «ручного» компрессора – эстетическое. Работать с машиной личной сборки всегда приятно. Ощущение, что этот компрессор сделали именно вы, очень настраивает на работу.

Кроме того, в большинстве случаев (когда за основу взят холодильный компрессор, огнетушитель или электронасос автомобиля) отмечается низкий уровень шума при работе, тогда как купленный может весьма громко шуметь.

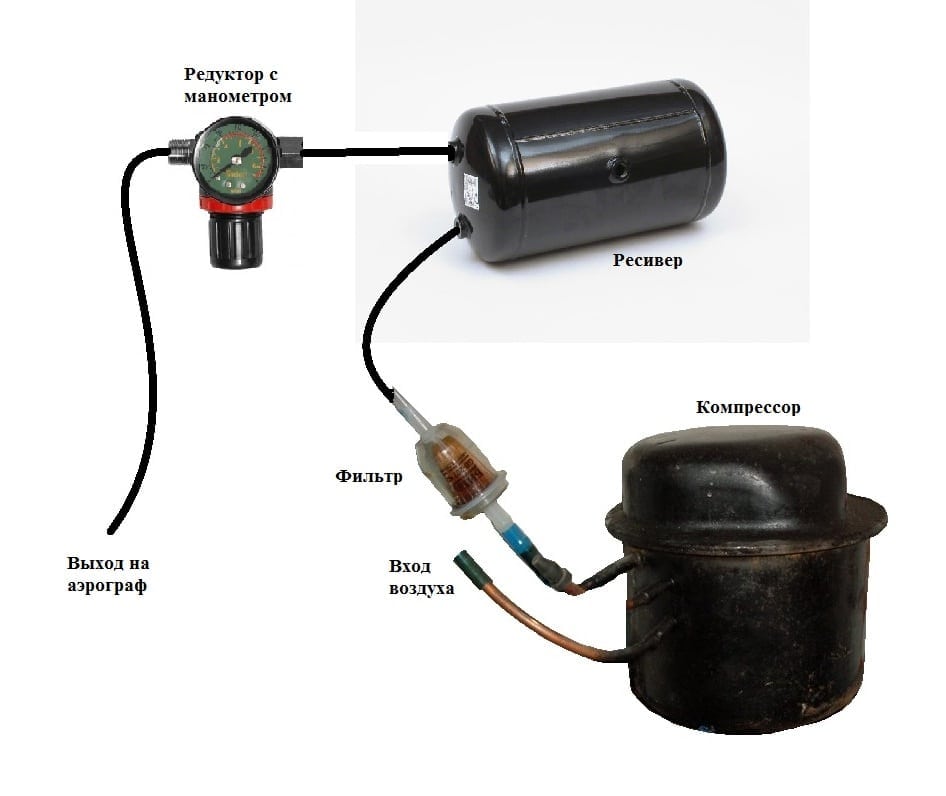

Схема простого самодельного компрессора

Что касается цены, дешевизна самодельного компрессора – весьма натянутый миф. Все зависит от выбранных компонентов, поэтому цена такого изделия очень часто немногим дешевле, чем покупка заводского.

Это интересно: Как правильно подобрать компрессор для аэрографа

Аэрографы — какие бывают и как пользоваться

Главная задача прибора — обеспечить плавный переход цвета при нанесении изображения. Принцип его работы схож с действием обычного краскопульта, который используют в мастерских для окраски автомобилей.

С действием обычного краскопульта схож принцип работы аэрографа

Стандартная модель аэрографа состоит из:

  • емкости для красок;
  • пусковой кнопки или ручки;
  • регулирующего узла (кнопки);
  • сменных сопел;
  • иглы.

Как пользоваться аэрографом

Для нанесения рисунка необходимо нажать на регулятор воздушного клапана (триггер). В результате чего в аэрограф по шлангу через компрессор под высоким давлением попадает сжатый воздух. Он перемешивается с краской и, выходя из сопла, образует струю нужной ширины и плотности.

Аэрограф с наружным смешиванием краски из пробки и шариковой ручки

Проще всего сделать аэрограф самому, если его конструкция подразумевает наличие внешнего краскораспылителя, то есть при работе прибора будет происходить внешнее смешивание воздуха с краской. Ниже предоставлен чертеж, по которому можно изготовить прибор для распыления краски буквально за несколько минут.

Аэрограф изготавливается следующим образом.

  1. Из шариковой ручки извлеките стержень и выдуйте из него чернила, предварительно сняв пишущую часть.
  2. Возьмите винную пробку и проведите через ее центр линию.
  3. Также следует прочертить 2 отрезка, начиная от предыдущей линии, по обеим сторонам пробки. Длина отрезков должна быть 15 мм.
  4. Соедините 2 вертикальные линии и вырежьте обведенную часть пробки, чтобы из нее получился уголок.
  5. Далее, отрежьте лишнюю часть пробки так, чтобы получилась подставка высотой 8-10 мм.
  6. Просверлите или проколите острым предметом отверстие в подставке, в которое будет вставляться стержень.
  7. Также просверлите отверстие подходящего диаметра под корпус шариковой ручки.
  8. Отрежьте небольшую часть подставки, как показано на следующем фото.
  9. Поскольку отверстие в корпусе ручки, через которое выходит пишущая часть стержня, имеет небольшой диаметр, то его нужно расширить до 2-3 мм с помощью наждачной бумаги.
  10. Подготовленный корпус ручки вставьте в уголок, сделанный из пробки.
  11. Также в нижнюю часть подставки вставьте стержень.
  12. Приложив стержень к емкости для краски, определите его длину (должен доходить до дна, но не касаться его).
  13. Отрежьте лишнюю часть стержня канцелярским ножом.
  14. В крышке от емкости для краски просверлите отверстие размером, соответствующим диаметру стержня от шариковой ручки.
  15. Нанесите на крышку клей с помощью клеевого пистолета, вставьте стержень в отверстие и зафиксируйте подставку в нужном положении.

Теперь можно заливать краску в емкость и пробовать красить. Если приспособление потребуется для покраски моделей и различных мелких деталей, то можно обойтись и без компрессора. Достаточно набрать в легкие побольше воздуха и дунуть в трубку. Для нанесения фонов и покраски больших площадей к трубке можно подсоединить шланг от компрессора. При покраске больших площадей одним компрессором не обойтись. Потребуется к нему подсоединить ресивер для аэрографа, который обеспечит более стабильную работу последнего. Ресивер можно изготовить из огнетушителя, пластиковой бутылки или из шины от автомобиля.

Как работает приспособление с установленным вместо корпуса шариковой ручки шприцем, можно узнать из этого видео.

Подбор ресивера

В общую конструкцию понадобится установить ресивер. Оптимальным вариантом будет гидроаккумулятор от какого-нибудь насоса. Рекомендуемый объем для этого – около 30 литров. В комплект к такому баку можно добавить клапан аварийного сброса и манометр с реле давления. Клапан нужен будет в том случае, если произойдет отказ автоматической системы. Устанавливать давление можно в ручном режиме. Для этого есть специальная ручка.


Вариант сборки самодельного аэрографа

Герметизацию обеспечат качественные хомуты и маслостойкие соединительные шланги. При работе будет востребован прокладочный герметик и топливные фильтры. Желательно также обновить масло в компрессоре. Делается это с помощью трубки, выходной запаянный конец которой нужно открыть. После замены труба снова блокируется с помощью герметика.

На фанерный лист или плиту из ДСП болтами крепим ресиверную емкость, отремонтированный компрессор, реле пусковое и регулятор-маслоотделитель. Монтаж фильтров проводится на входной патрубок, между компрессором и ресивером. На входе также монтируется обратный клапан, а ниже ставится реле для включения.

Уход за инструментом и необходимое дополнительное оборудование

В процессе работы любой инструмент засоряется и требует последующей чистки. На вопрос о том, как чистить аэрограф существует несколько вариантов ответов. Всё зависит от того устройством какого типа вы пользуетесь. Чтобы чистка аэрографа не занимала много времени, необходимо знать несколько хитростей:

  • при заливке в емкость лака или краски, которые применяются для аэрографа, следует не переусердствовать. Наполняйте её не более чем наполовину, в случае резких наклонов жидкость не выплеснется наружу;
  • крышку емкости можно не одевать, это сэкономит время, потраченное при каждой смене цвета краски.

Для того чтобы оборудование для аэрографии не вышло из строя, после каждой покраски требуется качественная промывка. Лучше всего использовать для этих целей очиститель для аэрографа. Приобрести его можно в любом строительном магазине. Вы сделали качественный мини аэрограф, теперь стоит поговорить о дополнительных предметах необходимых для работы. К ним относятся:

  • компрессор, который имеет ресивер;
  • шланг для аэрографа, для соединения инструмента с компрессором;
  • зажимы или фиксаторы для соединения шланга;
  • респиратор для защиты дыхательных путей;
  • масло-, влагоудержатель (фильтр), устанавливаемый на сопло для того, чтобы не образовывались дефектные пятна;
  • очиститель для аэрографа.

Как устроен и работает аэрограф

С виду небольших размеров прибор для распыления краски может включать в себя более 20 элементов, обеспечивающих его качественную работу. Чтобы понять устройство аэрографа, достаточно взглянуть на рисунок, приведенный ниже, где показан инструмент в разрезе.

Существует несколько видов аэрографов, которые имеют отличия в конструкции. Но всех их объединяет наличие основных, общих для всех типов аппаратов элементов.

  1. Бачок. Представляет собой емкость, в которую наливается краска. Из бачка краска поступает внутрь аэрографа, где перемешивается с воздухом. Емкость для краски может быть съемной и несъемной, ее объем достигает 100 мл. В зависимости от модели инструмента, бачок крепится на нем в трех положениях: сверху, сбоку или снизу.
  2. Триггер. Это кнопка (пусковой рычаг), предназначенная для управления прибором. При нажатии триггер взаимодействует с иглой, отодвигая ее. В инструментах двойного действия нажатие на кнопку открывает поток воздуха, а наклон рычага — подачу краски.
  3. Сопло. Может быть быстросъемным, которое поджимается колпачком, и резьбовым. Во втором случае сопло накручивается либо вручную, либо с помощью ключа из комплекта данного прибора. Диаметр сопла влияет на ширину рисуемой линии. Подбирается он в зависимости от того, какой ширины струя краски требуется художнику для воплощения своего замысла.
  4. Игла. Является самой хрупкой и значимой частью аэрографа. Игла перекрывает сопло и регулирует количество краски, которая проходит через него. Чем дальше элемент отодвигается от выходного отверстия сопла, тем большее количество краски распыляется, и наоборот.
  5. Направляющая иглы. Фиксирует иглу внутри корпуса аппарата. Данная фиксация позволяет игле точно попадать в отверстие сопла и перемещаться вперед-назад в пределах одной плоскости.
  6. Регулятор подачи краски. Регулирует подвижность иглы. Ее можно зафиксировать в определенном положении для требуемой подачи краски.
  7. Воздушный клапан. Открывается при нажатии на триггер и пропускает сжатый воздух, идущий от компрессора, в аэрограф.

Как уже говорилось выше, существуют разные виды аэрографов, которые можно разделить на приборы одинарного и двойного действия.

Аэрографы одинарного действия

В этих приборах после нажатия на рычаг открывается только поток воздуха, который смешивается с краской снаружи корпуса либо внутри него (приборы с внутренним или наружным смешиванием).

Аэрографы наружного смешивания (см. фото ниже) имеют самую простую конструкцию и используются для равномерного нанесения краски или лака на большие площади.

Прибор внутреннего смешивания (см. рис. далее) устроен таким образом, что соединение краски и воздуха происходит внутри его корпуса.

Приборы двойного действия

При нажатии на кнопку (курок) в инструменте двойного действия открывается только воздушный клапан. Но чтобы произвести подачу краски для смешивания с воздухом, этот самый рычаг нужно подвинуть немного назад. Регулировка подачи красителя позволяет художнику держать под контролем насыщенность цветов и ширину линий.

Как работает аэрограф

Принцип работы аэрографа заключается в следующем. После нажатия на триггер происходит открытие воздушного клапана, и воздух под давлением начинает поступать к соплу прибора и выходить из него. Поскольку аэрограф работает от проходящего через корпус прибора сжатого воздуха, давление которого выше, чем давление внешней среды, то краска поднимается из бачка и смешивается с ним. Но также существуют аэрографы с верхним расположением емкости. В таком случае осуществляется гравитационная подача краски. На следующем рисунке показан бачок сифонного (А) и гравитационного (В) типа.

Выходя из сопла, смесь краски и воздуха превращается в факел аэрозоля конической формы.

Устройство и характеристики

Аэрограф представляет собой инструмент цилиндрической формы, состоящий из следующих элементов:

  • Сопло – ровное выходное отверстие, которое, соответственно, обеспечивает ровную струю.
  • Игла – расположена по центру сопла, открывает и перекрывает выходное отверстие, а специальная втулка удерживает ее в правильном положении.
  • Бачок для краски – обычно расположен сверху или снизу инструмента.
  • Регулятор положения иглы – обеспечивает регулировку количества распыляемой краски.
  • Триггер – пусковой рычаг, приводящий инструмент в действие.
  • Клапан подачи воздуха и воздушный шланг – для подключения источника сжатого воздуха.

Отдельные детали могут отличаться как формой, так и расположением, тем не менее это никак не влияет на принцип работы инструмента.

Материал

Для изготовления корпуса аэрографа используется металл, композитные материалы.

Бачок также бывает металлическим или изготовленным из прозрачного пластика.

Вопрос хранения и транспортировки решает включенный в комплект поставки пластиковый футляр.

Игла и сопло нередко получают тефлоновое покрытие.

Иглы и сопла

Одной из важнейших характеристик аэрографов являются диаметры сопел и игл, в зависимости от которых выполняются те или иные художественные работы.

Размеры сопла могут находиться в пределах 0,15 – 0,6 мм, где:

  • 0,15 – 0,18 мм – применяют для получения высокой детализации изображений и формирования крайне тонких линий. Для этих целей подходят только мелкодисперсные краски высочайшего качества, так как в противном случае велик риск выхода из строя самого инструмента, либо же возможно искажение рисунка.
  • 0,2 – 0,3 мм – универсальные диаметры, которые одинаково хорошо применяют для нанесения фона на разные объекты и четкой прорисовки мелких деталей.
  • 0,4 – 0,6 мм – применяют для нанесения не только краски, но и лака, грунтов, подходят для масштабных художественных работ.

К характеристикам также относится тип соединения сопла с основной частью инструмента, оно бывает:

  • Фиксируемое, резьбовое.
  • Фиксируемое, конусное (коническое) самоцентрическое.
  • Фиксируемое, комбинированное самоцентрическое.
  • Плавающее самоцентрирующееся.

Размеры и вес

Общая длина аэрографа обычно составляет порядка 150 – 267 мм, ширина 41 – 144 мм, в зависимости от расположения бачка, высота 13 – 90 мм.

Весит инструмент в среднем 0,3 – 0,68 кг.

Емкость бачка около 0,0015 – 0,009 л.

Типы подачи воздуха и рабочее давление

Аэрографы, в зависимости от модели, требуют подвода сжатого воздуха под давлением от 1 до 3,5 атмосфер.

Расход этого воздуха обычно составляет от 9 до 57 литров/мин., при этом по типу прохода воздушного потока различают:

  • Проточные модели – с постоянным выходом воздушного потока наружу без регулировки его количества.
  • Запираемые аэрографы – с выходом воздушного потока наружу только при включении триггера, с регулировкой его количества.

Воздух, как правило, подводится снизу инструмента, в отличие от красочного материала.

В зависимости от расположения красочной емкости, подводка материала бывает:

  • Гравитационная – бачок расположен сверху, что позволяет красочному материалу попадать в смеситель под действием гравитации. Верхняя подача не требует высокого давления воздуха.
  • Сифонная – бачок расположен снизу, а значит, речь идет об инструменте с нижней подачей. Тут требуется давление выше, так как воздух подается в бачок и выталкивает краску наверх в смеситель. Преимущество заключается в большей вместительности бачка, если сравнивать с предыдущим вариантом.
  • Гибридная – совмещает два описанных выше варианта, то есть бачок может быть как сверху, так и снизу. В конструкции предусмотрен переключатель между ними, а некоторые модели способны и вовсе работать одновременно с двумя резервуарами.

Существующие виды пульверизаторов

Современный краскопульт имеет простую, интуитивно понятную конструкцию. Он обустроен таким образом, чтобы в процессе использования потоки воздуха и красящего вещества смешивались. Согласно этому, пульверизаторы подразделяются на 2 типа: устройства с одинарным или двойным принципом работы.

В первом случае распыление регулируется исключительно потоком воздуха — проходя сквозь специальные отверстия, он перемешивается с краской. Данный процесс может происходить внутри либо снаружи устройства. Для аэрографии авто лучше использовать инструмент с наружным способом перемешивания. Краскопульт по конструкции достаточно прост, изготовить его при наличии необходимых материалов и инструмента можно и в условиях быта. Аэрограф со внутренним смешиванием более сложный, в нем есть возможность регулирования расхода красящего вещества, силы струи.

Во втором случае аппараты относятся к профи-классу. Как правило, используют их в работе профессиональные мастера в художественных салонах. Изображения получаются очень реалистичными. Такого превосходного качества удалось достичь соединением воздуха и красящего состава при одновременном открывании игольчатого клапана с воздушным. По способу регулирования потока подобные устройства бывают зависимыми или автономными. Поступление и расходование жидкой краски в них напрямую зависит от силы потока воздуха.

Профессиональные краскопульты имеют высокую цену, но их можно изготовить своими силами и в небольшой мастерской, заблаговременно подготовив инструмент и нужный материал.

Этап третий: сборка в два этапа

Основная проблема при первой части сборки – это узел, который соединяет ресивер. В случае с огнетушителем вентиль вообще не подходит для этой конструкции. Поэтому его нужно спилить и приварить подходящий фитинговый проводник.

Для менее осторожной, но более быстрой сборки можно сделать следующее:

  1. Убрать управляющий элемент.
  2. Оставить только внутреннюю механику.
  3. К оставшимся выходам подобрать переходники с внутренней резьбой. Прижать при помощи разводного ключа. До «отказа» завинчивать не нужно, так как зачастую происходит нестыковка с переходниками.

Достаточно сделать надежный захват и смазать все поксиполом или холодной сваркой.

Второй этап сборки нужен для удобства и презентабельности изделия. Устройство не маленькое (детали холодильника, ресивер, множественные колени и переходники), и таскать его в руках не всегда продуктивно.

Поэтому используются дубовая доска или ДСП в качестве подставки. К ней монтируется с помощью саморезов машина, а на другой стороне нужно установить мебельные колеса для удобства и мобильности. Или же можно соорудить что-то типа тумбы, чтобы хранить в ней все, что нужно для покраски (непосредственно краску, насадки и т.д.). Туда же можно загрузить и запасные детали (переходники, гайки, ключи).

Конструкция

Большинство моделей имеют одинаковую конструкцию независимо от того, где расположен бачок для краски. Вообще говоря, наиболее распространенные модели аэрографов, имеющиеся на рынке, представляют собой приборы независимого двойного действия, в которых обеспечивается раздельное управление потоками воздуха и краски.

Отдельные детали могут различаться, однако это не влияет на принцип действия. Все модели имеют металлический корпус, внутри которого размещены основные детали и где происходит смешивание воздуха и краски.

Существуют модели аэрографов с гравитационной подачей краски, в которых бачок для краски расположен в верхней части прибора, а также модели с сифонной подачей краски, в которых бачок для краски расположен внизу.

Одной из основных деталей аэрографа является игла. Изменяя ее положение, можно регулировать количество краски, распыляемой через сопло. Игла должна быть расположена точно по центру сопла, иначе она будет препятствовать распространению струи краски; расположенная внутри втулка удерживает иглу в правильном положении. Ручка, которая прикручивается к корпусу аэрографа, защищает иглу от повреждений.

Клапан подачи воздуха расположен в месте крепления воздушного шланга, он обеспечивает подачу воздуха в аэрограф. Пусковой рычаг соединен с двумя пружинами, регулирующими потоки краски и воздуха. При надавливании на него происходит открытие клапана подачи воздуха и регулирование его потока: при отклонении рычага назад игла втягивается и краска распыляется.

Два типа бачков для краски: с сифонной (А) и с гравитационной (В) подачей краски. Бачки обоих типов могут иметь разную конструкцию и соответственно разную емкость и высоту. Бачки с гравитационной подачей краски находятся сверху корпуса, через отверстие внизу краска проходит внутрь и смешивается с воздухом. Бачки с сифонной подачей краски крепятся снизу и являются съемными, что позволяет использовать разные краски. Трубка на крышке бачка соединяется с корпусом, и краска по ней попадает внутрь аэрографа. Есть модели аэрографов с возможностью применять оба типа подачи краски.
