Ремонт шуруповерта bosch своими руками

Содержание

Как проверить на исправность зарядное устройства

Самый первый метод диагностики – визуальный осмотр. Так можно определить механические повреждения корпуса, сетевого шнура, а также окисление и коррозию контактов. Если все в порядке, зарядное устройство надо включить в сеть 220 вольт. Практически все блоки оснащены индикаторами наличия питающего напряжения, которые светятся даже без установленной батареи.


Индикация включения в сеть зарядного устройства.

Если реакция в виде свечения лампочки после включения в сеть отсутствует, а напряжение в розетке заведомо есть, надо исключить перегорание индицирующего светодиода. Для этого придется замерить постоянное напряжение на выходе зарядного устройства.

Если его нет, надо проверить, приходит ли 220 вольт на входные клеммы зарядного устройства. Если шнур съемный, то его можно прозвонить мультиметром на целостность. Если нет – придется открыть корпус ЗУ и прозвонить от вилки до точек соединения с платой зарядника.

Если напряжение сети на плате присутствует, то есть основания предполагать выход из строя схемы управления зарядника.

Как самостоятельно проверить зарядное на исправность

Самый первый признак неисправности зарядного устройства – при включении в сеть не горит соответствующий индикатор.


ЗУ вышло из строя – не горит сетевой индикатор.

В первую очередь надо убедиться в исправности розетки и наличии в ней напряжения. Если все в порядке – значит надо искать неисправность. Она может быть:

  • в сетевом шнуре (провод может переломиться в местах частого изгиба – около ввода в корпус устройства или около вилки);
  • во внутренней схеме зарядника;
  • вышел из строя индицирующий светодиод.

Если все нормально, надо мультиметром измерить напряжение на выходе.


У зарядника на 18,5 вольт измеренное напряжение холостого хода составляет 22,5 вольт.

На холостом ходу оно может быть выше номинального напряжения АКБ на 20-30%. Это связано с тем, что никель-кадмиевые, никель-металлогидритные аккумуляторы заряжаются стабильным током (в этом же режиме заряжаются и литий-ионные элементы на первом этапе пополнения энергии).

Чтобы обеспечить стабильный ток, нужен запас по напряжению. Если напряжения нет, значит, зарядка неисправна. Если ЗУ на холостом ходу держит нормальный уровень, его надо нагрузить на штатную АКБ и замерить напряжение в этом режиме. Оно должно упасть относительно холостого хода, но быть выше напряжения батареи – так обеспечивается нужное направление тока при зарядке. Если напряжение ниже номинала (при заведомо исправной батарее) или отсутствует, значит, ЗУ требует ремонта.

Восстановление работоспособности дрели

Работая с повышенными нагрузками и в загрязнённой ремонтной среде, шуруповерт может сломаться. Самые частые причинами неисправностей — это грязь или пыль. Иногда отвёртка перестаёт работать, когда медные соединения на контактах окисляются. Отремонтировать и одновременно сделать настройку шуруповёрта своими руками можно после изучения инструкции завода-изготовителя в такой последовательности:

Перед любыми видами ремонтных работ необходимо принять меры предосторожности.
Перед заменой патрона или снятием корпуса убедится, что электрическая отвёртка не подключена к питанию.
Попробуйте включить инструмент через аккумуляторную батарею. Если она не функционирует, возможно, неисправность в батарее или источнике питания

Замените аккумулятор и проверьте работу. Если электрическая отвёртка не прокручивается, возможно, внутри что-то блокирует пуск и придётся снять патрон.

Для этого необходимо с помощью отвёртки ослабить винты, и осторожно вынуть патрон. Перед чем нужно убедиться, что есть резервная деталь для замены.
Осторожно открутить корпус с помощью отвёртки. Открыть его, приподнять и проверить устройство на наличие внутренних дефектов.
Очистка медного соединения. Если они покрыты пылью или медной окисью, нужно их очистить. Для этого можно использовать наждачную бумагу до тех пор, пока поверхности не станут блестящими и гладкими.
Вытереть инструмент от пыли и медных опилок мягкой тканью.
Сохранить схему подключения, сделав фотоснимки и чертёж на бумаге
Это очень важно иначе сложно будет собрать провода точно так же, как до ремонта.
Замена и повторная сборка. Определить узлы, где детали заклинен и осторожно заменить их.
Собрать отвёртку, подсоединить провода и установить корпус.

Устранение неисправности адаптера

Очень часто случается так, что пользователь заряжает аккумулятор, а он перестаёт работать практически сразу, индикатор сообщает о разрядке батарей. В этом случае необходима диагностика, чтобы определит точно, что неисправно — аккумулятор или зарядное устройство.

Если беспроводной механизм (со встроенной перезаряжаемой батареей) не работает, не хватает мощности, нужно убедиться что:

  1. Питание включено на выходе и розетка не подключена к сети.
  2. Проверить электрический шнур и заменить его, если он неисправен.
  3. Опробовать блок питания и выполнить ремонт.
  4. Если беспроводное устройство или перезаряжаемые батареи работают в течение более коротких периодов между подзарядами, вероятно, они изношены. Нужно осмотреть их на наличие повреждений или утечек и при необходимости заменить.

Самостоятельная зарядка литий-ионных батарей

Иногда для старых моделей инструмента невозможно приобрести новый зарядник и необходима доработка или сделать новый самостоятельно. Для свинцово-кислотных батарей Ni-Cd и Li-ion потребуется схема зарядного устройства для шуруповёрта 18 вольт. Основными особенностями этого универсального источника являются:

  1. Напряжение постоянного тока.
  2. Автоматическое отключение при полной зарядке.
  3. Максимальный ток 5 ампер, аккумуляторы могут заряжаться в обычном режиме.
  4. Полностью настраиваемый режим согласно спецификациям батареи.
  5. Низкая себестоимость.
  6. Оптимальная электросхема. Никаких специальных деталей не требуется, все они стандартные и легко доступны.
  7. Светодиодные индикаторы для контроля состояния отсечки и зарядки.
  8. Подходит для гаражей и домашнего использования.

При глубокой зарядке батарея может перегреваться, что должно быть защищено автоматической схемой контроллера температуры или охлаждением вентилятора. Список деталей для ремонта шуруповёрта своими руками:

  1. Резисторы.
  2. Конденсаторы.
  3. Симистры.
  4. Стабилитроны.
  5. Редуктор.

Универсальный зарядник своими руками

Чтобы зарядить аккумуляторное устройство, можно сделать самодельную зарядку, питающуюся от USB-источника. Необходимые компоненты для этого: розетка, USB-зарядка, 10 амперный предохранитель, необходимые разъёмы, краска, изолента и скотч. Для этого нужно:

  1. Разобрать шуруповёрт на детали и отрезать верхний корпус от ручки ножом.
  2. Сделать отверстие для предохранителя сбоку от ручки. Соединить провод с предохранителем и вмонтировать в ручку агрегата.
  3. Зафиксировать предохранитель клеем или термопистолетом. Корпус обмотать скотчем и присоединить конструкцию к разъёму батареи. Провода монтируются вверху шуруповёрта. Инструмент собирается и обматывается изолентой. После чего корпус отшлифовывается, покрывается краской и полученное устройство заряжается.

Как видите, этот процесс не займёт много времени и не будет слишком разорителен для вашего семейного бюджета.

Source: instrument.guru

Преимущества аккумуляторных инструментов

Сегодня существует множество приспособлений, которые успешно справляются с монтажными работами, использующих крепёж: отвёртки, дрели, сверлильные станки, многие из них имеют зарядное устройство для шуруповерта.

Маленькие, лёгкие, мобильные и автономные шуруповёрты обладают преимуществами:

  1. Удобная, легко удерживаемая форма ручки облегчает работу при высокой скорости.
  2. Экономичность. Многие модели поставляются с полезными опциями и приспособлениями, такими как универсальные биты и насадки, которые легкозаменяемые, что даёт больше возможностей при работе.
  3. Энергосберегающая конструкция, экономит энергию и увеличивает межзарядный период.
  4. Повышенная эффективность, инструмент позволяет быстро и точно закручивать крепёж в труднодоступных местах.
  5. Высокая универсальность. Переменная скорость оборота, прямой и обратный ход.
  6. Гибкость применения, трехрежимный диапазон работ.
  7. Хорошая ремонтоспособность, наличие на рынке достаточного количества запасных деталей.

https://youtube.com/watch?v=PFKHKkEnTFM

Элементы блока питания

Аккумулятор является самой дорогостоящей частью шуруповёрта и составляет примерно 70% от всей стоимости инструмента. При выходе его из строя придётся тратиться на приобретение практически нового шуруповёрта. Но если есть определённые навыки и знания вы можете самостоятельно исправить поломку. Для этого нужны определённые знания об особенностях и строении аккумулятора или зарядного устройства.

Все элементы шуруповёрта, как правило, имеют стандартные характеристики и размеры. Их основным отличием является величина энергоёмкости, которая измеряется в А/ч (ампер/час). Ёмкость указывают на каждом элементе блока питания (их называют «банками»).

«Банки» бывают: литий — ионные, никель — кадмиевые и никель — металл — гидридные. Напряжение первого вида — 3,6 В, другие имеют напряжение — 1,2 В.

Неисправность аккумулятора определяется мультиметром. Он определит, какая из «банок» вышла из строя.

Стандартные и индивидуальные характеристики зарядного устройства

  1. Зарядные устройства марки «Интерскол» используют трансиверы с повышенной проводимостью. Их максимальная токовая нагрузка доходит до 6 А, а в новых моделях и выше. В стандартном зарядном устройстве шуруповёрта «Интерскол» используется двухканальная микросхема, конденсаторы на 3 пФ, импульсные транзисторы и тетроды открытого типа. Проводимость тока достигает 6 мкА, при средней энергоёмкости аккумулятора 12 мАч.
  2. Довольно часто российский использует схему зарядки аккумулятора с транзисторами типа IRLML 2230. В этом случае в зарядных устройствах на 18 В применяют микросхему трёхканального типа и конденсаторы с ёмкостью 2 пФ, которые хорошо переносят сетевые нагрузки. Показатель проводимости при этом достигает 4 мкА. При выборе шуруповёрта нужно учитывать его мощность, которая влияет на его срок эксплуатации. Чем выше показатель мощности, тем дольше проработает инструмент.

Ремонт аккумулятора своими руками

Для ремонта аккумулятора шуруповёрта нужно знать его конструкцию и точно определить место поломки и саму неисправность. Если хотя бы один элемент выйдет из строя, вся цепь потеряет свою работоспособность. Наличие «донора», у которого все элементы в порядке или новые «банки» помогут решить эту проблему.

Мультиметр или лампа на 12 В подскажет, какой именно элемент неисправен. Для этого нужно поставить аккумулятор заряжаться до полной его зарядки. После чего разберите корпус и измерьте напряжение всех элементов цепи. Если напряжение «банок» ниже номинального, то нужно пометить их маркером. Затем соберите аккумулятор и дайте ему поработать до тех пор, пока его мощность заметно упадёт. После этого разберите снова и замерьте напряжение помеченных «банок». Проседание напряжения на них должно быть наиболее заметным. Если разница составляет 0,5 В и выше, а элемент работает, то это говорит о его скором выходе из строя. Такие элементы необходимо заменить.

С помощью лампы на 12 В можно также определить неисправные элементы цепи. Для этого нужно полностью заряженный и разобранный аккумулятор подключить к контактам плюс и минус на лампу 12 В. Нагрузка, созданная лампой, будет разряжать аккумуляторную батарею. После чего замерьте участки цепи и определите неисправные звенья. Ремонт (восстановление или замену) можно произвести двумя способами.

  1. Неисправный элемент обрезается и паяльником припаивается новый. Это касается литий — ионных батарей. Так как восстановить их работу не представляется возможным.
  2. Никель — кадмиевые и никель — металл — гидридные элементы можно восстановить, если присутствует электролит, который потерял объём. Для этого их прошивают напряжением, а также усиленным током, что способствует устранению эффекта памяти и повышает ёмкость элемента. Хотя полностью устранить дефект не получится. Возможно, спустя, некоторое время неисправность вернётся. Гораздо лучшим вариантом будет замена вышедших из строя элементов.

Замена необходимых элементов цепи

Для ремонта аккумулятора для шуруповёрта потребуется запасная аккумуляторная батарея, из которой, можно позаимствовать нужные детали или покупка новых элементов цепи. Новые «банки» должны соответствовать необходимым параметрам. Для их замены потребуется паяльник, олово, канифоль или флюс.

  1. Распаяйте соединения неисправных деталей и установите на их место новые. Не допускайте при этом их перегрева, который может привести к порче аккумулятора. Для этого постарайтесь выполнить быструю пайку без промедлений. В процессе пайки можете охлаждать её прикосновением руки, при отключённом напряжении.
  2. Выполняйте соединения родными пластинами (можно медными), иначе перегрев проводов может привести в работу необходимый термистор, который контролирует нагрев и отключает систему зарядки. При подключении не забывайте соблюдать полярность. Минус предыдущего элемента при последовательном соединении присоединяется к плюсу следующего.
  3. Выровняйте потенциал элементов цепи. Он различается практически на всех «банках». Для этого поставьте аккумулятор заряжаться на всю ночь, а потом на сутки оставьте для остывания. После чего, измерьте напряжение элементов. Показатели должны быть очень близки к номиналу.
  4. Вставьте аккумуляторную батарею в шуруповёрт и дайте на него максимальную нагрузку до полной разрядки. Сделайте два полных разрядных цикла. Результат даст полное представление об эффективности ремонтных работ.

Внешний вид

Она срисована с реальной печатной платы зарядного устройства. Заработало чудесное ЗУ сразу и без капризов.

Если у Вас на первичной обмотке трансформатора ноль, а мосфет исправен, значит он не открывается. Лан, вези.

Еще хорошо бы проверить выпрямительный диод на вторичной обмотке. Классическое зарядное устройство — это вторичный источник напряжения трансформатор и дополнительные схемы, например: фильтрации, выпрямления, защиты, накачки и т.

Сменный аккумулятор GB1 представляет собой блок, в котором последовательно соединено 12 никель-кадмиевых Ni-Cd элементов, каждый по 1,2 вольта. Зато фронты збс! За лак, дерьмовые комплектующие и тупой зарядник, который они из этого дерьма слепили. Гари и правда нет.

Подпишитесь!

Второй вывод подключен к отдельному, третьему разъёму. Зарядное устройство, которое предлагается ниже, обеспечивает нужный зарядный ток для любого аккумулятора из всех перечисленных.

Продлевать ему жизнь, методом улучшения отвода тепла от уязвимых деталей устройства и хорошей вентиляцией. Для более быстрой зарядки аккумуляторов ручного инструмента применяется схема подачи импульсного тока.

Топ Статистики

В процессе заряда оно соответствует текущему состоянию аккумулятора и обычно чуть выше номинального в конце заряжания. Схема, применяемая в данном устройстве — импульсная, время — от начала до окончания полного восстановления — 30 мин. Здесь же можно посмотреть большое количество ручного инструмента любой мощности цены и назначения. Нашел уже после ремонта : «привет коллеги меня зовут Игорь я из нижнего новгорода — так получилось, что за послекдний год имено таких зарядников отремонтировал не меньше сотни штук

Bosch AL Рис. Одно из распространенных аппаратов зарядки 12 В аккумуляторов является ЗУ изготовленное по нижеприведенной схеме. Сейчас не за компом, вечером постараюсь сделать.
Простое зарядное для li-ion аккумулятора своими руками

Частые причины поломки

Основная причина поломки состоит в том, что нет ничего вечного. Любые электронные компоненты рано или поздно выходят из строя.

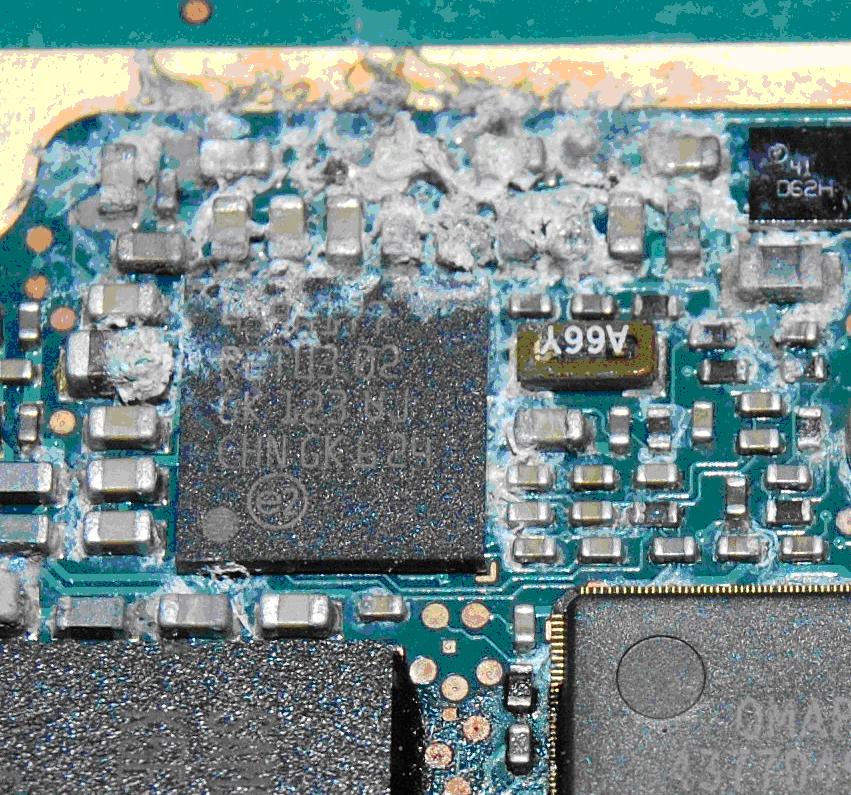

Следы окисления на плате из-за высокой влажности.

Ускорить процесс можно хранением зарядного устройства в неподходящих условиях:

  • повышенная влажность вызывает коррозию паяных соединений, соединительных дорожек на печатной плате, выводов комплектующих, разрушает изоляцию намоточных деталей (дросселей, катушек индуктивности, импульсных трансформаторов).
  • повышенная температура усугубляет действие влажности, ускоряет старение изоляции;
  • пониженная температура из-за разности в коэффициентах температурного расширения (сжатия) может привести к отрыву выводов от места пайки, микротрещинам в токопроводящих дорожках и корпусах электронных компонентов (особенно в SMD-исполнении).


Кольцевая трещина в месте пайки на плате.

Также на жизнь зарядного устройства влияет обращение с ним. Если допускать частое механическое воздействие (удары, падение на твердую поверхность, высокую вибрацию), это также приведет к появлению микротрещин или к повреждению разъемов. Этого же результата можно добиться неаккуратным (с приложением усилий в различных направлениях) обращением с разъемами при подключении аккумулятора.


Трещина на плате, возникшая в результате механических повреждений.

Но даже бережное хранение и эксплуатация зарядника не гарантирует выход из строя по причине применения производителем некачественных комплектующих и технологий сборки. Особенно это касается малоизвестных производителей из Юго-Восточной Азии.

Ремонт

После выпайки одной ноги из платы окончательно определились неисправными: силовой полевой транзистор V5, почти оборванный низкоомный резистор R5 (около 2,5 МОм, при норме 3,3 Ом) в цепи истока полевика, пробитый низковольтный диод V8 в обязке оптрона PC817, сгоревший резистор R6 в цепи транзистора V6 и собственно сам транзистор автогенератора V6.

Пробитый диод

Трещина на резисторе в следствии перегрева

Сгоревшие детали

Плата с выпаянными деталями

Проблема окопалась в силовой высоковольтной части схемы. Чтобы себе и вам было понятно и проще в ремонте, ,,что куда идёт» и т.д. решил нарисовать неисправную часть схемы с платы.

Методика рисования схемы

Пользуясь своей старой методикой. Объясню вкратце, она проста. Рисую гелевой ручкой элементы со стороны дорожек платы, чтобы не запутаться и не возвращаться каждый раз ,,к началу». После этого рисую на бумаге черновик, а далее уже окончательный чистовой вариант.

Метод рисования схемы со стороны платы

Черновой вариант чертежа схемы

Схема высоковольтной части схемы Bosch AL 1115 CV

Полевика V5 STP5N80ZF не нашлось, нашёлся аналог К3565 (900V, 15A в импульсн. режиме). По большому счёту подойдёт любой подобный полевик, главное чтобы не слабее по имп.току и по вольтажу. Маломощный транзистор V6 2N3904 автогенератора, заменил на отечественный КТ3102А, в металлическом корпусе и с золочёными ножками! Любо-дорого вспомнить и применить по новой клёвые советские транзисторы!

Как проверить зарядное устройство

Если вы решили произвести зарядку аккумулятора автомобиля в домашних условиях, но сомневаетесь в своем ЗУ, эта статья для вас. С помощью простой проверки определяется качество и исправность его работы.

Один из способов — подключить его к аккумулятору и провести измерение показателей напряжения мультиметром. Оптимальное U в данном случае — 14 В, допускается немного выше, до 14,4 В. Если U меньше 13 В, либо мультиметр фиксирует его скачки, значит, точно имеется неисправность, и необходимо провести тот или иной ремонт пуско-зарядного устройства.

Если под рукой не оказалось аккумулятора, можно проверить работоспособность зарядного устройства простой электрической лампочкой, рассчитанной на U 12 В. Если при подключении к нему лампочка начинает гореть — зарядка работает нормально, а если лампочка не загорается, устройство следует отремонтировать.

Схема, устройство, ремонт

Без сомнений, электроинструмент значительно облегчает наш труд, а также сокращает время рутинных операций. В ходу сейчас и всевозможные шуруповёрты с автономным питанием.

Рассмотрим устройство, принципиальную схему и ремонт зарядного устройства для аккумуляторов от шуруповёрта .

Для начала взглянем на принципиальную схему. Она срисована с реальной печатной платы зарядного устройства.

Печатная плата зарядного устройства (CDQ-F06K1).

Силовая часть зарядного устройства состоит из силового трансформатора GS-1415. Мощность его около 25-26 Ватт. Считал по упрощённой формуле, о которой уже говорил здесь.

Пониженное переменное напряжение 18V со вторичной обмотки трансформатора поступает на диодный мост через плавкий предохранитель FU1. Диодный мост состоит из 4 диодов VD1-VD4 типа 1N5408. Каждый из диодов 1N5408 выдерживает прямой ток 3 ампера. Электролитический конденсатор C1 сглаживает пульсации напряжения после диодного моста.

Основа схемы управления – микросхема HCF4060BE, которая является 14-разрядным счётчиком с элементами для задающего генератора. Она управляет биполярным транзистором структуры p-n-p S9012. Транзистор нагружен на электромагнитное реле S3-12A. На микросхеме U1 реализован своеобразный таймер, который включает реле на заданное время заряда – около 60 минут.

При включении зарядника в сеть и подключении аккумулятора контакты реле JDQK1 разомкнуты.

Микросхема HCF4060BE запитывается от стабилитрона VD6 – 1N4742A (12V). Стабилитрон ограничивает напряжение с сетевого выпрямителя до уровня 12 вольт, так как на его выходе около 24 вольт.

Если взглянуть на схему, то не трудно заметить, что до нажатия кнопки «Пуск» микросхема U1 HCF4060BE обесточена – отключена от источника питания. При нажатии кнопки «Пуск» напряжение питания от выпрямителя поступает на стабилитрон 1N4742A через резистор R6.

Принципиальная схема

Предназначение электроинструментов в первую очередь в том, чтобы сделать наш повседневный труд менее утомительным и рутинным. В домашнем быту незаменимым помощником в ремонте или разборке (сборке) мебели и прочих предметов домашнего обихода является шуруповёрт. Автономное питание шуруповёрта делает его более мобильным и удобным в использовании. Зарядное устройство является источником питания для любого аккумуляторного электроинструмента, в том числе и шуруповёрта. Для примера познакомимся с устройством и принципиальной схемой.

Для принципиальных схем зарядных устройств шуруповёртов на 18 В используются транзисторы переходного типа несколько конденсаторов и тетрод с диодным мостом. Частотную стабилизацию осуществляет сеточный триггер. Проводимость тока зарядки на 18 В обычно составляет 5,4 мкА. Иногда, для улучшения проводимости, применяют хроматические резисторы. Ёмкость конденсаторов, в этом случае, не должна быть выше 15 пФ.

Элементы блока питания

Аккумулятор является самой дорогостоящей частью шуруповёрта и составляет примерно 70% от всей стоимости инструмента. При выходе его из строя придётся тратиться на приобретение практически нового шуруповёрта. Но если есть определённые навыки и знания вы можете самостоятельно исправить поломку. Для этого нужны определённые знания об особенностях и строении аккумулятора или зарядного устройства.

Все элементы шуруповёрта, как правило, имеют стандартные характеристики и размеры. Их основным отличием является величина энергоёмкости, которая измеряется в А/ч (ампер/час). Ёмкость указывают на каждом элементе блока питания (их называют «банками»).

«Банки» бывают: литий — ионные, никель — кадмиевые и никель — металл — гидридные. Напряжение первого вида — 3,6 В, другие имеют напряжение — 1,2 В.

Неисправность аккумулятора определяется мультиметром. Он определит, какая из «банок» вышла из строя.

Стандартные и индивидуальные характеристики зарядного устройства

  1. Зарядные устройства марки «Интерскол» используют трансиверы с повышенной проводимостью. Их максимальная токовая нагрузка доходит до 6 А, а в новых моделях и выше. В стандартном зарядном устройстве шуруповёрта «Интерскол» используется двухканальная микросхема, конденсаторы на 3 пФ, импульсные транзисторы и тетроды открытого типа. Проводимость тока достигает 6 мкА, при средней энергоёмкости аккумулятора 12 мАч.
  2. Довольно часто российский использует схему зарядки аккумулятора с транзисторами типа IRLML 2230. В этом случае в зарядных устройствах на 18 В применяют микросхему трёхканального типа и конденсаторы с ёмкостью 2 пФ, которые хорошо переносят сетевые нагрузки. Показатель проводимости при этом достигает 4 мкА. При выборе шуруповёрта нужно учитывать его мощность, которая влияет на его срок эксплуатации. Чем выше показатель мощности, тем дольше проработает инструмент.

Как проверить на исправность аккумулятор

Если первый визуальный осмотр АКБ неисправностей не выявил, то для окончательного диагноза надо попробовать зарядить батарею на другом заряднике. Так можно стопроцентно локализовать проблему — если аккумулятор на другом ЗУ тоже не заряжается, то неисправность в нем, а если заряжается – значит, все дело в зарядном.

В качестве окончательной проверки можно измерить напряжение на клеммах АКБ – если после попытки пополнения энергии напряжение на них заметно меньше номинального напряжения шуруповерта (в большинстве случаев оно указано на корпусе АКБ), то аккумулятор неработоспособен.

В видео наглядно показан способ проверки.
