Всенаправленная антенна из коаксиального кабеля своими руками

Такое устройство, как правило, применяется для того, чтобы усилить радиосигнал в зоне некачественного приема.

Порядок сборки

Схема создания такой антенны достаточно проста и представляет собой ряд следующих действий:

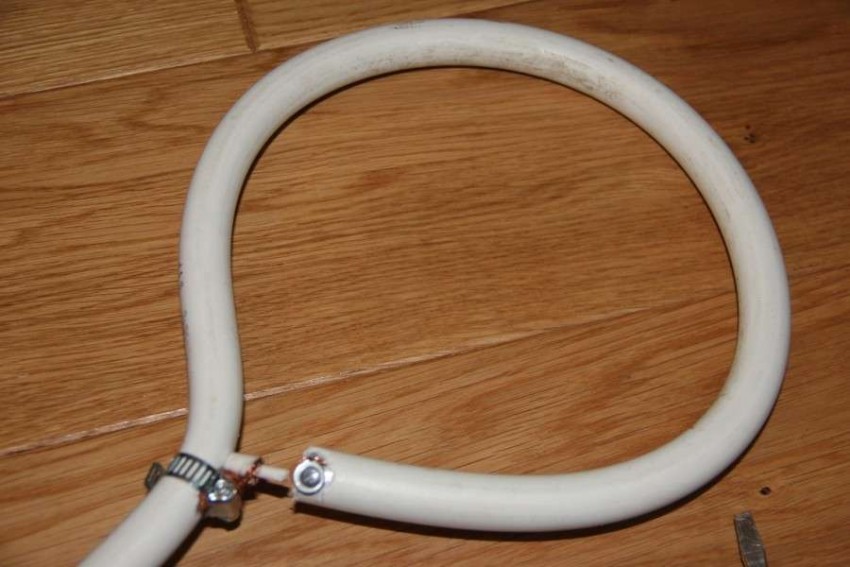

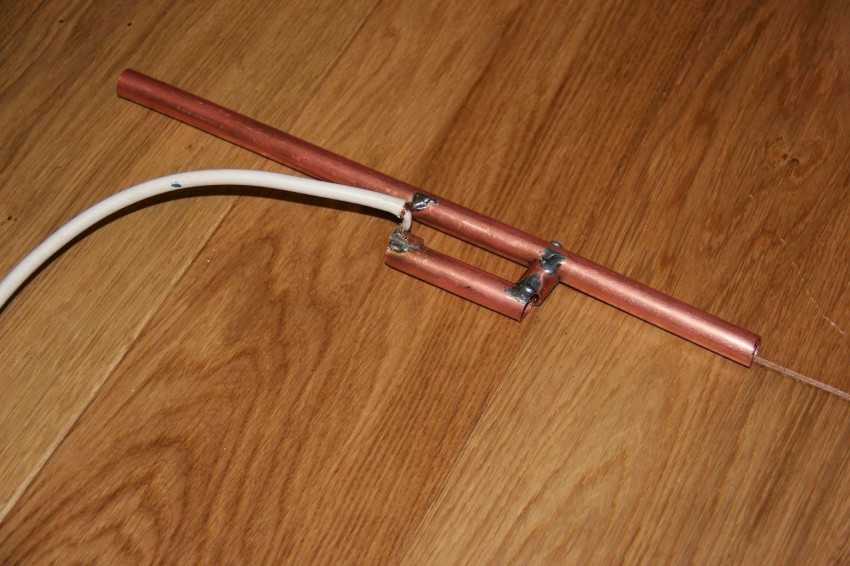

1. Отступив от начала провода 750 мм, сделайте надрез для дальнейшего устранения пластиковой изоляции. При этом должна сохраняться целостность экранной оплетки.
2. После ослабления и разминания оплетки выверните экран, не повреждая медную жилу, по направлению к месту, где была надрезана изоляция.

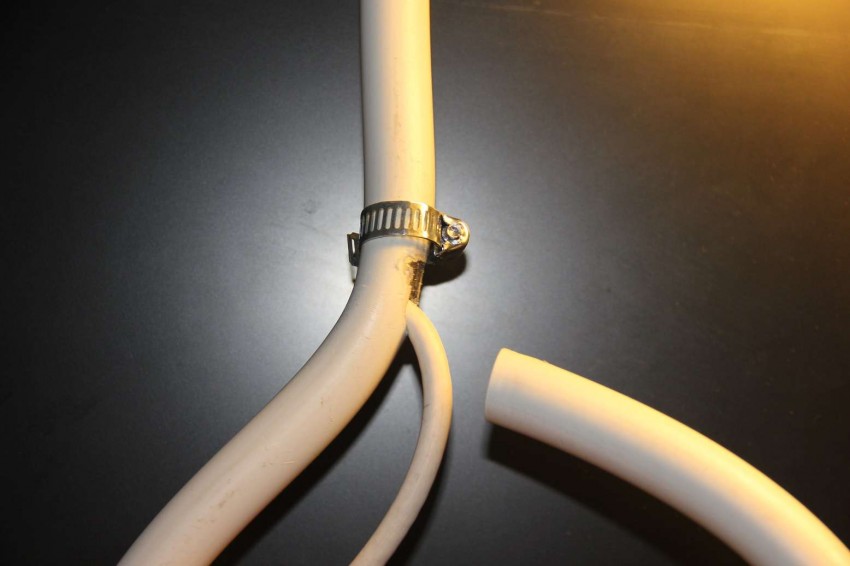

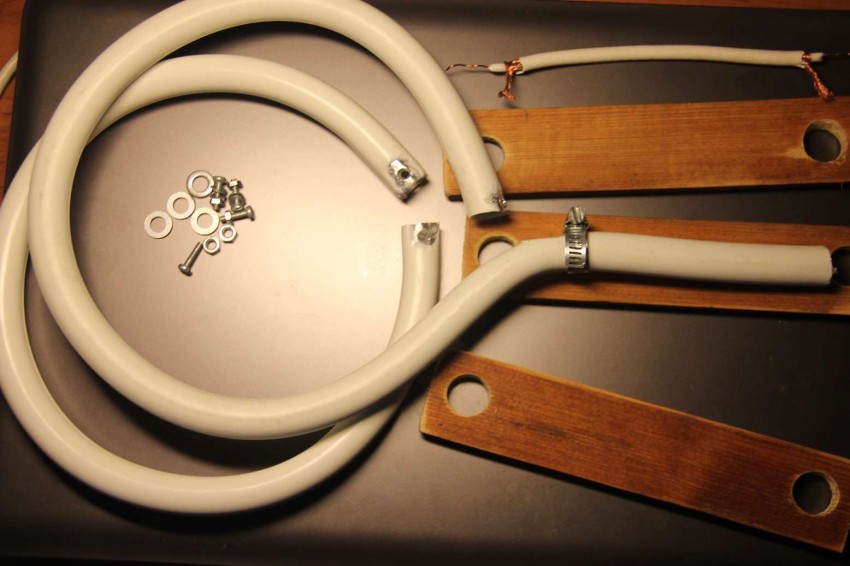

3. Затем следует установить и надежно закрепить антенну любым способом внутри пластиковой трубы.

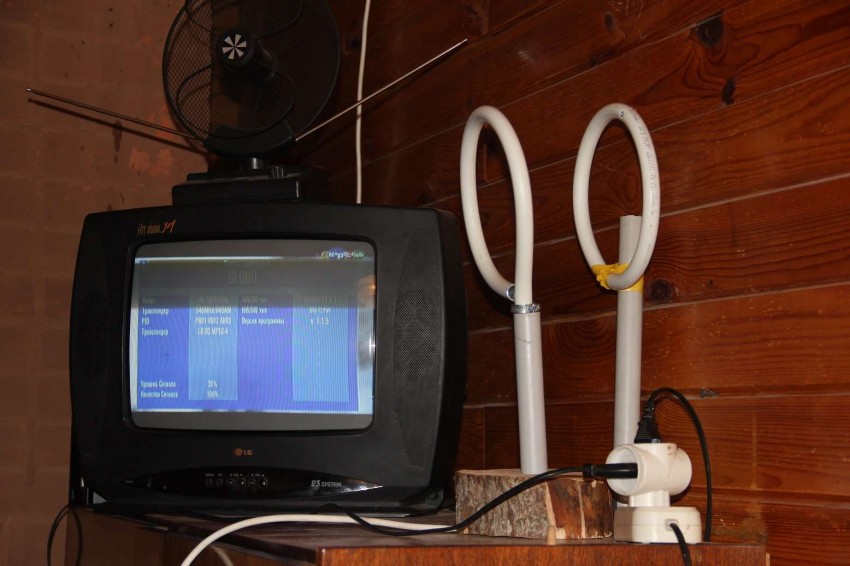

4. Далее ее необходимо прикрепить к деревянной мачте.

Антенна из пивных банок для цифрового телевидения — пошаговая инструкция

Многие любители просмотра телевизора, не задумываются над тем, каким образом он воспроизводит изображение и что для этого требуется. Каждый наслаждается просмотр любой передачи или фильма.

Может возникнуть момент, когда, находясь на природе, очень захочется посмотреть новую серию сериал или очередной футбольный матч, но при себе отсутствует улавливающее устройство. Такая ситуация может застать даже на даче или в черте города, когда, например, провод повреждается ветром. Выход будет один — смастерить самостоятельно антенну из подручных материалов, в качестве которых, вполне подойдут алюминиевые банки.

Какие банки для антенны выбрать

Если решение принято и имеется устойчивое желание соорудить антенну из подручных средств, в качестве которых могут выступать банки. Порой, когда выбор не слишком большой, остается идти в ближайший магазин или достать из мусорного ведра, уже использованные банки. Выбор лучше остановить на банках, выполненных из алюминия или имеющих жестяные вставки. Состав материала напрямую влияет на способ крепления кабеля. Например, для алюминия идеально подходят саморезы, в то время как паяльные работы применить не получится.

https://youtube.com/watch?v=EYaeE4lLXSs

Как выбрать кабель и держатель для антенны

Для работы подойдет два вида кабеля:

• плоский двухжильный;
• коаксиальный, имеющий жилу и экран.

Как вариант, подойдет обычная вешалка. Самое оптимальное место для размещения изготовленной антенны – вблизи окна. Это обеспечит качественный прием сигнала.

Какие понадобятся инструменты и материалы

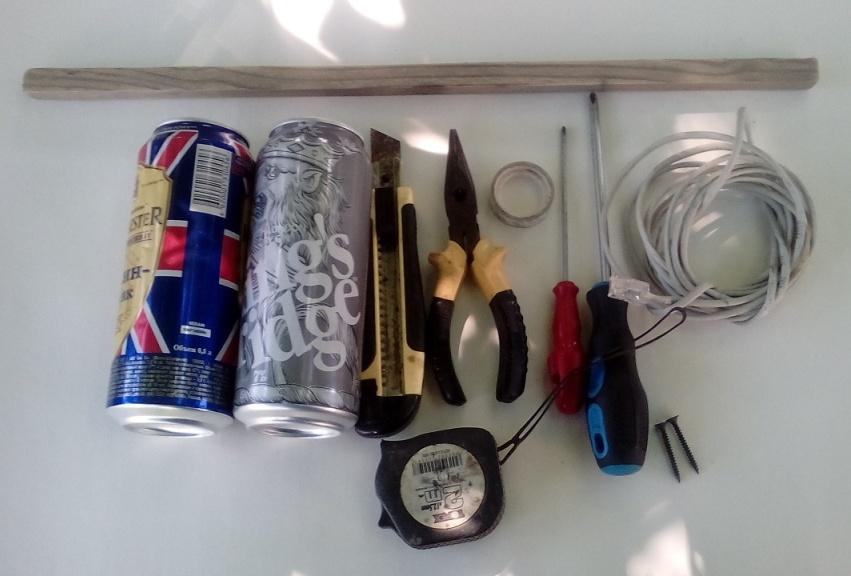

Чтобы соорудить антенну своими руками, потребуется запастись следующими материалами:

• 2 жестяных емкости (минимум 2 штуки);
• кабель от антенны;
• штекер для подключения;
• крепление, на котором будет сооружаться конструкция (подойдет рейка, вешалка для одежды);
• саморезы или шурупы;
• отвертка;
• нож;
• плоскогубцы;
• изолента.

Для надежного скрепления элементов конструкции следует применять в работе паяльник. Чтобы очистить кабель от краски, потребуется наждачная бумага. Очистительные работы необходимы для проведения через банки кабеля.

Чертежи, схемы и ручной расчёт

Не существует единой универсальной схемы для создания подручной антенны из банок. Главное, соблюсти два основных правила:

• банки должны быть парными и располагаться друг напротив друга;
• оплетка и центральная жила должны крепиться к разным банкам.

Важно учитывать и расстояние между банками, как правило, оно равняется 75-80 миллиметров. Точные параметры следует высчитывать самостоятельно, поэтому, не следует сразу крепить детали. Необходимо сохранить их подвижность для последующей настройки и поиска хорошего сигнала

Необходимо сохранить их подвижность для последующей настройки и поиска хорошего сигнала.

Изготовление мачты

Варианты изготовления мачты для крепления конструкции, напрямую зависят от фантазии и возможностей. Чтобы обеспечить качественный прием каналов, можно сделать:

• рейку — к ней будут приматываться банки при помощи изоленты;
• рейку с поперечными рейками, которые придадут мощности антенны.

Для установки изготовленной конструкции можно воспользоваться любой палкой, трубкой из металла или даже самой стеной комнаты.

Важно! Между металлическими элементами и крепление должен отсутствовать контакт. Использование шурупов допустимо, но потребуется следить за их расположением

Сборка

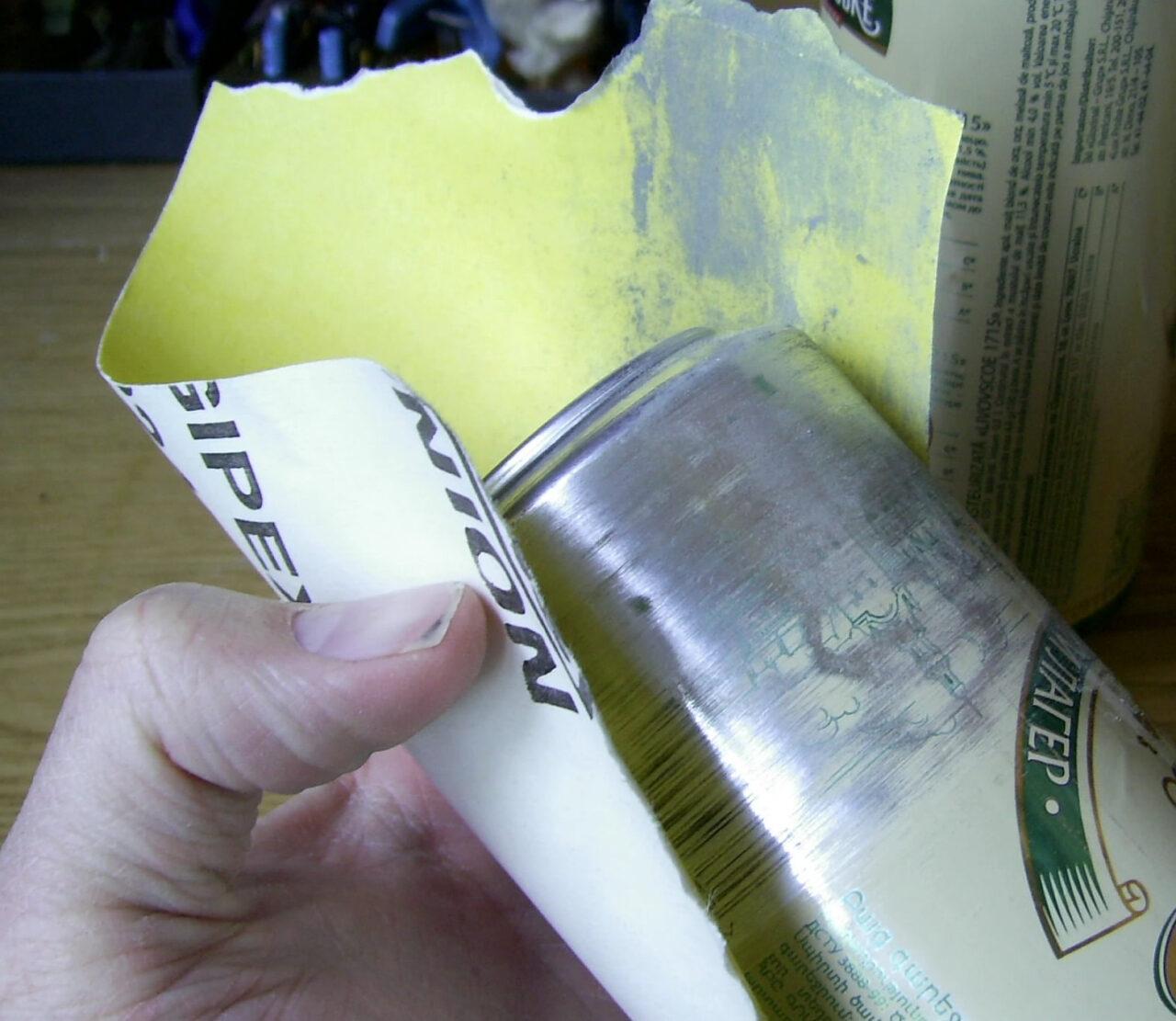

Банки нужно подготовить заранее — промыть хорошо их в горячей воде и просушить. Если банки разного соединения (оплетка и жила), то они должны располагаться в перекрестном порядке.

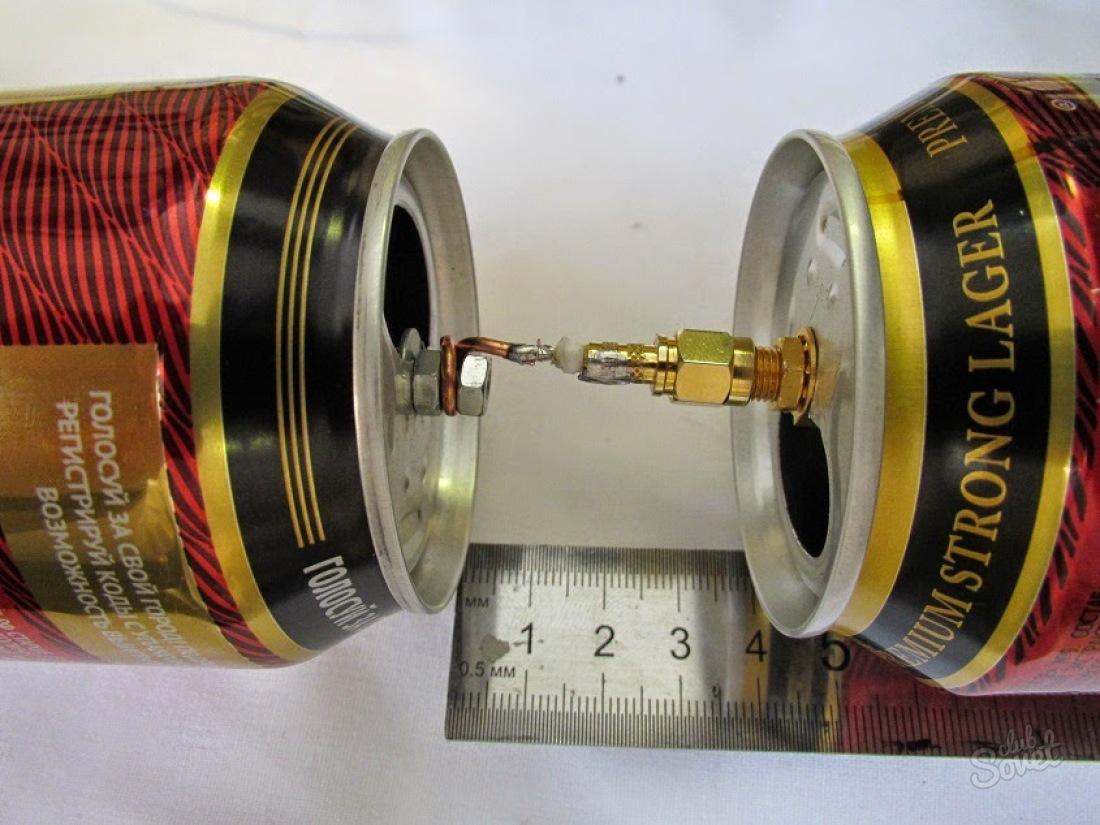

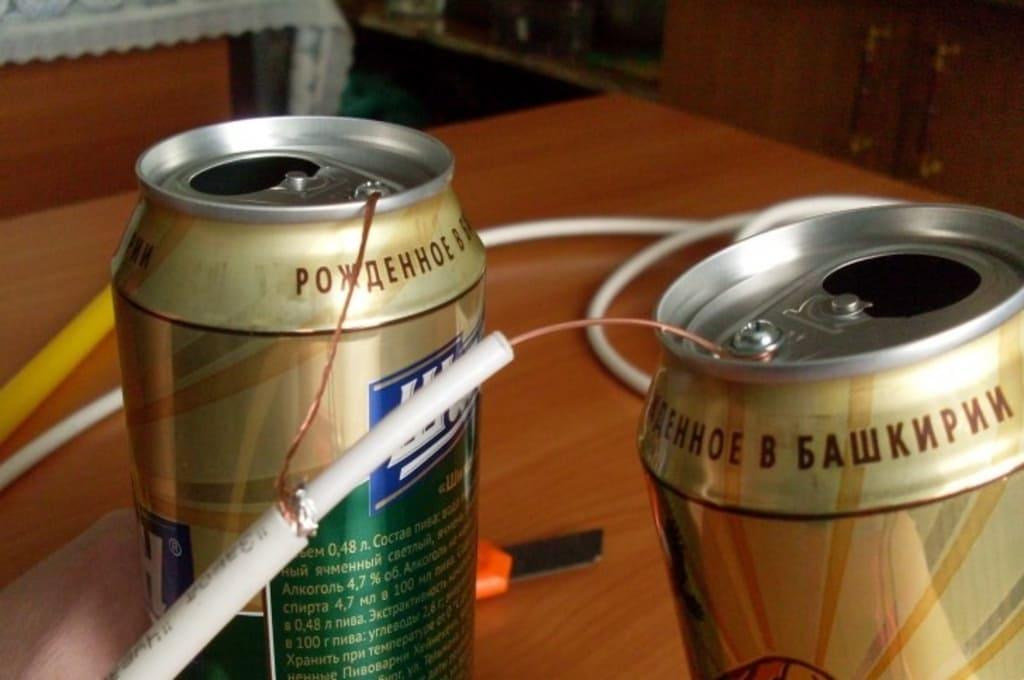

В банках проделываются отверстия и вкручиваются в них саморезы.

На саморезы крепятся жила и оплетка. После крепления к рейке банок, можно приступать к поиску сигнала.

На заметку! Если рядом не оказалось шурупов, то прикрепить провод можно к язычку банки, который обычно используется для ее открытия.

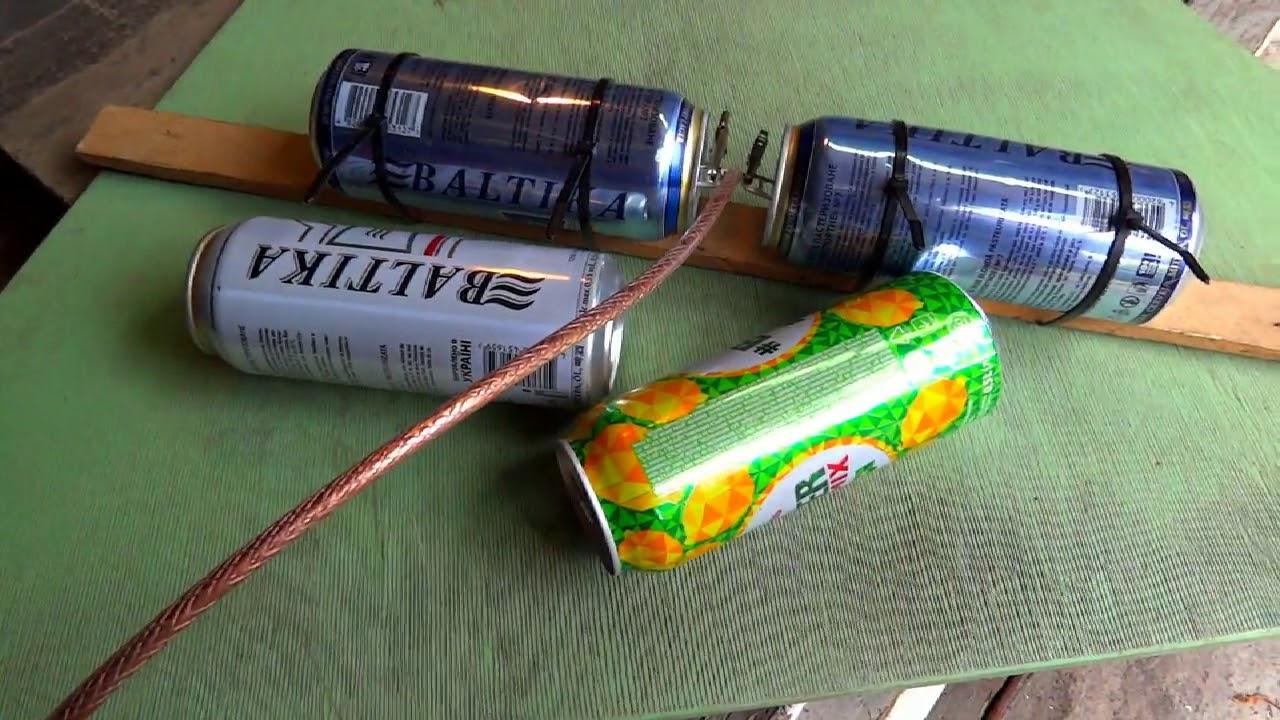

Антенна из четырех банок гарантирует лучший прием сигнала, при большем удалении от ретранслятора.

Чтобы соорудить антенну из четырех банок, потребуется:

• взять лист фанеры и сделать на нем разметку основания – расстояние между проводами зависит от сечения используемого провода;
• банки предварительно зачищаются от лака, изнутри вкручиваются саморезы;

• лучше сделать это через предварительно подготовленное отверстие, которое можно сделать ножом, а разрезанные лепестки метала загнуть вниз;
• посередине подсоединяется трансформатор — при помощи прижимных посередине винтов, соединяющих провод между банками и самим трансформатором, располагающимся с обратной стороны фанерного листа.

Завершающим шагом будет являться соединение разъема с коаксиальным телевизионным кабелем и подключение его вторым концом к телевизору.

Бабочка

По своему исполнению напоминает польские аналоги, которые были широко распространены для приема аналогового вещания.

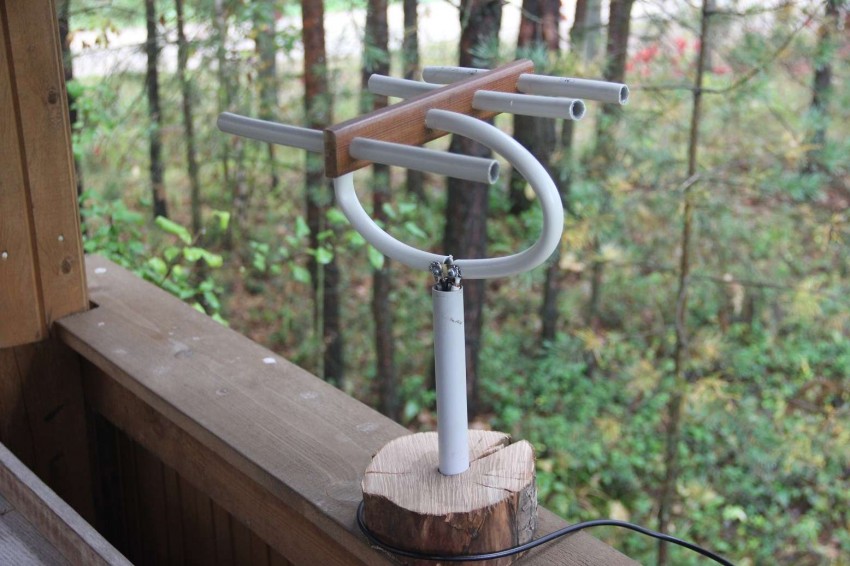

На вертикальном каркасе располагаются усики. Она устанавливается на улице, по этой причине необходимо использовать для усиков проволока достаточной толщины, чтобы ветер не погнул их. В случае использования меди достаточно 2-3 мм, для алюминия толщина должна немного больше.

Длина усиков рассчитывается в зависимости от частоты вещания ретранслятора. Для Москвы вещание осуществляется на частоте 314 Мгц. Высчитываем длину волны: 300/477=0,633 м. Это соответственно 64 см. Длина активной части — 16 см.

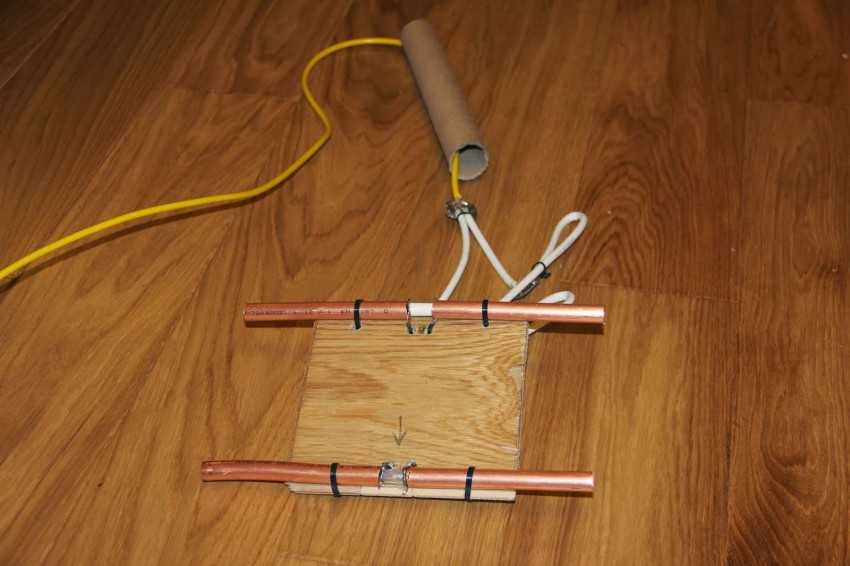

Через двадцать сантиметров отмечаем четыре точки. Проводим перпендикуляры относительно каркаса. С помощью транспортира линии отмеряет вверх и вниз угол в 30 градусов в обе стороны.

При использовании деревянного каркаса достаточно использовать саморезы для крепления усиков. После установки усиков соединяем их проволокой, и прикрепляем телевизионный кабель.

Из алюминиевых банок

Собрать такой вид конструкции можно за четверть часа без специального инструмента. Однако для хорошего сигнала потребуется отсутствие преград. Рекомендуется монтаж в пригороде или районах без густого заселения. Сборка осуществляется на основе следующих материалов:

1. Алюминиевые банки – 2 шт.
2. Болты.
3. Саморезы.
4. Отвертка.
5. Деревянные рейки – 2 шт.
6. Медная проволока.
7. Изолента.
8. Штекер для антенны.
9. Кабель.

Лучше всего заранее сделать каркас в форме буквы «Т» или крестом. Для этого подойдут деревянные планки.

Этапы производства самодельной антенны следующие:

1. На дне всех банок вырезать или просверлить отверстия для болтов.
2. Кабель частично оголить на длину всех банок с добавлением 20 см. Сохранить внешний контур от повреждений.
3. Разместить основу друг к другу горлышками, затянуть провод.
4. Закрепить кабель болтом.
5. Проволокой зафиксировать оголенную часть между банками и все места соединения. Это исключает повышенную шумность, дает возможность выводить картинку на дисплей.
6. Зафиксировать все на каркасе с помощью изоленты.
7. Подключить штекер.

Процедура завершена, остается только рассчитать дистанцию между банками. Необходимо подключить штекер и перемещать материалы на каркасе пока не появится качественный сигнал. Зачастую хватает 5-7 см. После поиска лучшего размещения банки надежно фиксируются.

Для уличного варианта можно обтянуть оборудование полиэтиленом или сделать отдельную форму из пластика. Для крепежа отлично подходит крючок, за который антенна подвешивается. Если есть большой участок голого провода, его проще будет обмотать изолентой, оставляя только пару сантиментов. Чем больше банок будет использовано, тем мощнее и сильнее оказывается изделие.

Пошаговая инструкция изготовления представлена на видео

Плюсы и минусы

Простая сборка и доступность материалов.
Высокая эффективность при соответствующем рельефе. Есть возможность ловить сигналы на протяженности 50 км.

Для получения всех возможностей и мощности потребуется самый точный расчет вибраторов.
Для уличного варианта нужен высококачественный монтаж, исключающий искажения от ветровых порывов.

Усиливаем сигнал без усилителя

Эффективность приема (в первую очередь это касается рассматриваемого варианта) можно повысить без дополнительной электроники. Достаточно установить рефлектор, или экран-отражатель. Он будет возвращать телевизионные волны обратно на антенное поле, повышая уровень практически вдвое. Полотно располагается на расстоянии 100 мм в противоположной стороне от телевышки. Обязательное условие — никакого электрического контакта. Причем рефлектор не обязательно должен быть сплошным. Достаточно ряда металлических трубок или ажурной сетки.

Можно усилить эффект, применив конструкцию «двойной биквадрат». Применяются те же размеры, при этом диапазон остается прежним. Дополнительная длина просто увеличивает мощность сигнала.

Антенна из кабеля

В случае если вам совсем лень делать что-нибудь своими руками вы можете воспользоваться советом, как сделать самую простую антенну из кабеля.

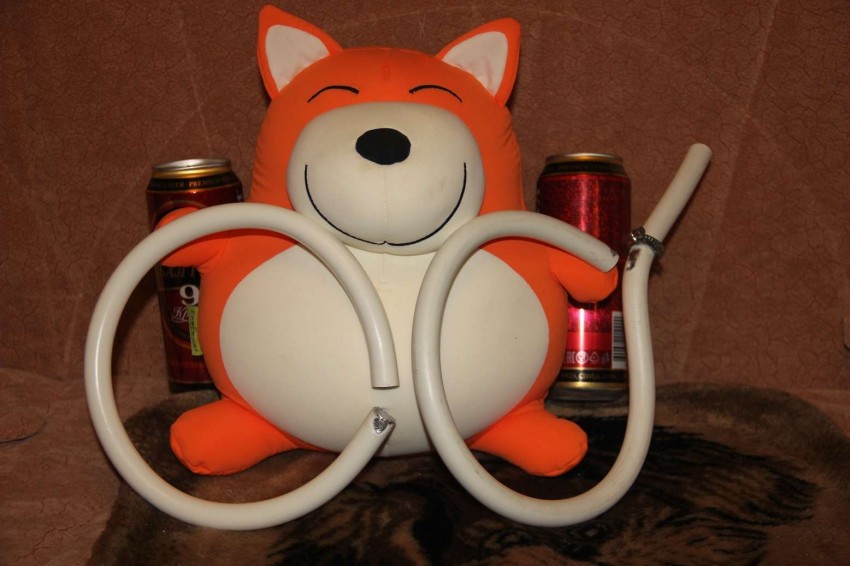

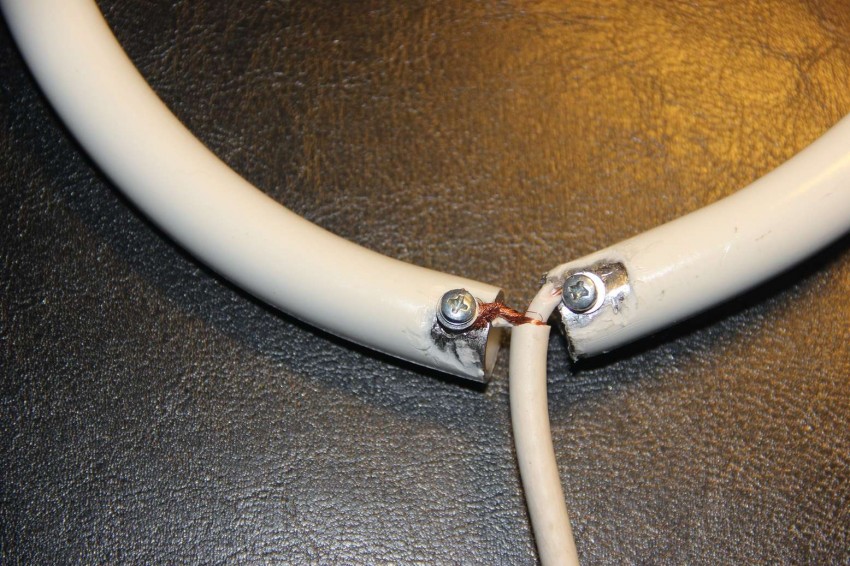

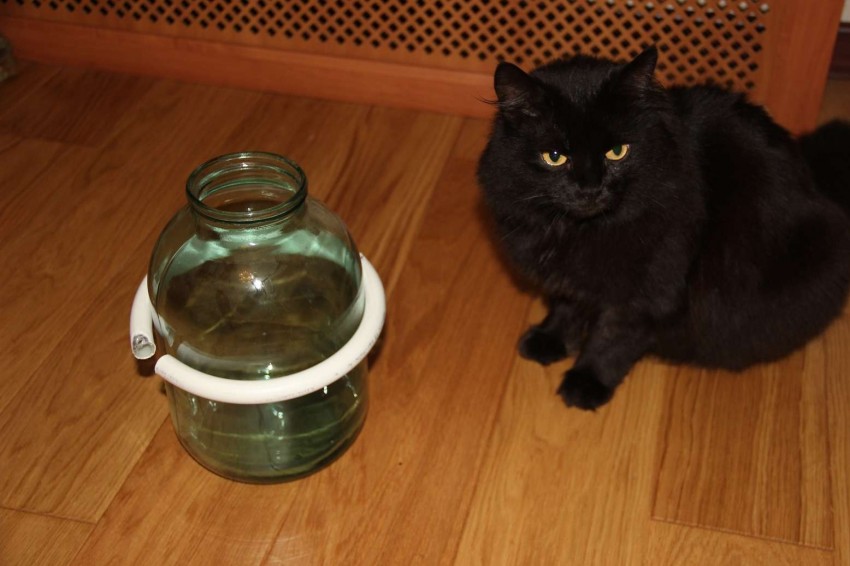

Для этого вам следует сделать окружность из кабеля длиной около 55 см, и оставив около 14 см на подставку окружности.

Данную конструкцию отдельным кабелем подключаете к телевизору и пытаетесь найти место наиболее благоприятного приема.

Если вас заинтересовал какой-то определенный вариант, то на специализированных форумах вы всегда сможете найти видео с подробным описанием всего процесса изготовления.

Также на этих форумах существуют подробные чертежи антенн, которые могут потребоваться если вы решите сделать их своими руками.

Требования к антенне цифрового пакетного телевидения

Телевизионные вышки передают сигнал на небольшие расстояния. Зачастую длина электромагнитной волны не превышает 60 км. При этом импульс должен обладать устойчивым напряжением, которое, дойдя до конца волны, не должно снизиться, иначе на качественное изображение сигнала на экране телевизора можно не рассчитывать. В этом случае необходимо учитывать разность двух потенциалов начала и конца. Именно этот показатель создаёт токи с минимальными амплитудами. Данный параметр влечёт за собой перечень важных требований, которыми должна обладать антенна, принимающая сигнал «цифры»:

1. При самостоятельном производстве стоит учитывать, что конструкция антенны как цифрового приёмника должна быть максимально точной. Не допускается никаких лишних ответвлений, повреждений, скруток и зазубрин. Эти мелочи способны существенно влиять на качество принимаемого сигнала.
2. Устанавливая антенну самостоятельно, вы должны её направить строго по поляризации, а также по направлению идущих электромагнитных импульсов от раздающей подстанции или вышки.
3. Соблюдайте её защищённость от посторонних сигналов. Ограничьте попадание волн от радиоприёмников, электрогенераторов, спутникового ТВ к цифровой антенне. Это создаст помехи, вследствие чего изображение будет потеряно.

Принцип работы и конструкция приемных антенн

Основа их работы — коэффициент усиления (КУ) и коэффициент направленного действия (КНД), которые определяются конструкцией и сопротивлением приемной антенны. От этих характеристик зависит эффективность и польза устройства.

Большинство заводских телевизионных антенн изготовляются с расчетом на охват по всей окружности, КНД сравним с коэффициентом полезного действия (КПД) и близок к единице. По типу конструкции бывают два вида антенн:

• Плоские. Рассчитаны на поиск сигнала в горизонтальном направлении. Они более просты в конструкции и изготовление этих телевизионных антенн дешевле по затратам. Круговой охват по горизонту в 99% случаев гарантирует получение качественного сигнала.
• Широкие. Ищут сигнал в горизонтальной и вертикальной плоскости. Работают в двух плоскостях и ведут сферический поиск сигнала. Они дорогие в цене и включают больше изделий, но гарантируют надежную работу там, где не справляются плоские антенны (горная местность).

Кроме направления приемной антенны важен и другой показатель — КУ. Он определяет дистанцию, на которую распространяется эффективность антенны. Усиление измеряется в децибелах, т.е. указывает, на какую шумность сигнала рассчитано устройство. Если ретранслятор установлен далеко, нужна более мощная антенна с низким КУ. Также ее установка рекомендуется при неблагоприятных климатических условиях, которые заглушают и рассеивают радиоволны, понижая их шумность.

Антенна, сделанная с помощью болтов

Особенность этого варианта заключается в максимальной лёгкости конструкции. К основанию нет необходимости крепить дополнительные металлические компоненты. Возьмите деревянную палку толщиной от 2 см, сделайте своего рода «ямочки», используя дрель или саморезы. Делаются эти «ямочки» сбоку или вглубь по направлению линии. На них будут располагаться усики. Сделайте сквозные отверстия. Они должны пройти «ямочки» по касательной. На этом подготовка каркаса завершена.

Отрежьте куски проволоки по 17 см, вставьте их в «ямочки». Теперь необходимо намотать усики. Зафиксируйте их максимально надёжно с помощью болтов. Соедините усики, предварительно обмотав их тонкой проволокой. Следуя этим простым рекомендациям, можно создать довольно надёжную антенну своими руками для приёма DVB- T2 . По прочности конструкция абсолютно ничем не уступает вариантам, в которых проводится пайка элементов. Однако на сборку телеантенны с помощью болтов придётся потратить немного больше свободного времени.

Как разместить антенну

Расположение и подключение – 2 связанных между собой фактора, которые постоянно пребывают в конфликте. Антенны бывают уличными и домашними. Первые усиливают сигнал, не реагируя на стены, постройки, деревья. Их можно монтировать на крышах для улучшения качества вещания. Направлять ее нужно на ретранслятор ЦТВ, но для подключения потребуется много кабеля. В результате сигнал рассеивается, а чем больше длина его, тем слабее сигнал получает телевизор.

В регионах с плотным заселением или большими расстояниями от ретранслятора, антенны нужно выносить только на улицу. В остальных ситуациях они будут нормально функционировать в комнатных условиях.

Изготовление антенны из пивных банок своими руками

Чтобы самому сделать антенну из пивных банок для цифрового телевидения, не нужно иметь специальных знаний или умений. Достаточно запастись временем и терпением, поскольку, несмотря на простоту, при первом создании такого прибора способны возникнуть трудности. Чтобы справиться со сложностями, рекомендуется использовать предложенную инструкцию.

Необходимые материалы и инструменты

Перечень материалов, которые потребуются для изготовления комнатной телеантенны, предельно короток. Он содержит:

• несколько пивных банок;
• саморезы и отвёртка (по возможности заменяется пайкой и паяльником);
• антенный кабель;
• рейка для закрепления получившейся конструкции;
• изолента.

Перечисленные предметы находятся в шаговой доступности, поэтому добыть подходящие материалы и сделать антенну своими руками сможет каждый желающий.

Чертежи, схемы и ручной расчёт

Универсальной схемы поимки мощного, бесперебойного сигнала не существует, поскольку для получения рабочей конструкции достаточно соблюдать 2 правила:

• банки должны быть парными находиться друг напротив друга (рекомендуется 4-8, но иногда достаточно две);
• оплётка и центральная жила крепятся к разным банкам.

Дополнительно учитывается расстояние между элементами. Обычно оно равняется 75-80 миллиметров, но точные параметры придётся искать вручную, поэтому сразу закреплять детали нельзя. Требуется сохранить им подвижность для последующей настройки и поиска стабильного телевизионного сигнала.

Изготовление мачты

Изготовление каркаса и мачты для крепления готовой конструкции зависит от фантазии и возможностей человека. Для качественного приёма каналов можно сделать:

• рейку, к которой банки приматываются изолентой;
• рейку с несколькими поперечными рейками (для мощной антенны из нескольких элементов).

Для установки готовой конструкции можно воспользоваться любой палкой, металлической трубкой или даже стеной дома. Главным условием является отсутствие контактов между металлическими элементами и креплением. То есть, использование шурупов допустимо, но требуется следить за их расположением.

Если у Вас остались вопросы или есть жалобы — сообщите нам

Сборка

Подготовив каркас и собрав требуемые детали, можно собирать основную часть:

1. вкрутить саморезы в банку (предварительно можно проделать в ней дырку);
2. прикрепить к одному саморезу жилку кабеля, к другому – оплётку;
3. закрепить банки на рейку, провести настройку сигнала.

Важно подчеркнуть, что телезрители, желающие обойтись без шурупов, способны прикрепить кабель к баночному «язычку», с помощью которого она открывается. Также жилу с оплёткой можно припаять, предварительно очистив стенку баночки

Для улучшения приёма рекомендуется последовательно соединить несколько баночек. При этом банки с разным соединением (оплётка и жила) должны располагаться в перекрёстном порядке.

Установка

Следующим шагом станет установка антенны. Для этого следует походить с подключенным к телевизору прибором, проверив, где каналы принимаются увереннее всего. Качество приёма в различных частях дома отличается, поэтому рассчитывать на то, что оптимальное место обнаружится моментально, не следует.

Сказанное касается и установки самодельного оборудования во дворе или на крыше здания: для получения стабильной, беспрерывной трансляции придётся изучить все доступные места расположения антенны.

Подключение и настройка

Выбрав место, остаётся настроить трансляцию, найдя правильное расположение банок на рейке. Для этого понадобится:

1. передвигать баночки вправо, влево, изменяя расстояние между ними;
2. следить за изменениями улучшениями на экране ТВ (теперь на современных телевизорах и цифровых ресиверах присутствует специальная шкала качества приёма);
3. найдя оптимальное положение баночек, зафиксировать их изолентой.

Ничего дополнительного не потребуется, а основная сложность заключается в количестве баночек. Чем их больше, тем сложнее определить нужное положение на рейках.

Типы принимающих антенн

Под антенной стоит понимать как принимающее, так и передающее устройство из разряда диполярных.

Прямо сейчас в эфире ведется телевещание в диапазонах:

1. 1 — 300 МГц. Это так называемые «метровые» волны, позволяющие принимать изображение аналогового телевидения (стандарт МВ и VHF).
2. 0,3-3,0 ГГц. Передаются дециметровые, более короткие волны, способные передать картинку в цифровом стандарте DVB (UHF и ДМВ-антенны).

При этом существует стандартизация и классификация рабочего диапазона. DVB-T2 предполагает использование наземных ретрансляторов, передающих сигнал по принципу сотовой связи. DVB-С2 позволяет решать ту же задачу на сверхвысоких частотах. Следовательно, чтобы антенна из кабеля (или других материалов) работала эффективно, необходимо рассчитать ее параметры, геометрические, в том числе.

Материалы и расчёт

Основная разница антенн для конкретных частот и всеволновых конструкций заключается в том, что последняя не может работать со слабым сигналом. Остальные модели не охватывают полностью все частоты ЦТВ.

Расчет оборудования производится по такой схеме:

1. Определить длину волны.
2. Выбрать максимальный показатель.
3. Найти полудлину.

В Москве работает 3 мультиплекса на 546, 498 и 578 МГц.

Для точного расчета пользуются формулой: ƛ = 300/частота (МГц). Любой мультиплекс дает волну:

• 300/546 = 0.55 м;
• 300/498 = 0.60 м;
• 300/578 = 0.52 м.

Второй мультиплекс дает максимальную длину, ее нужно использовать при расчетах.

Для упрощения задачи все цифры допустимо округлять к большему значению.

Еще необходимо определить активную зону, она принимает сигнал. Волны синусоидные, поэтому сечение составит половину значения от длины, а полудлина – ¼. На основании таких характеристик получается формула 0,6/4=0,15 м для ЦТВ.

Сборка выполняется из разных материалов, исходя из конкретной конструкции. Основное условие – применение провода в диаметре 3 мм. Материал исключительно медный или алюминиевый, у которого сопротивление будет 75 Ом и сечение от 6 мм с оболочкой. Конструкции своими руками делаются из кабеля от 2 м. Кроме того, подготавливается:

• паяльник;
• нож;
• плоскогубцы;
• изолента;
• герметик;

Остальные материалы выбирают исходя из вида антенны, о которых и пойдет речь далее.

Разновидности антенн:

• передающие;
• приемные;
• приемопередающие.

В физическом плане приемник считается сконструированным токопроводящим устройством, которое соединяется с радиоприемником или радиопередатчиком.

Сделать антенну для телевизора своими руками, можно, но при этом нужно знать, что она работает в двух режимах:

• первым режимом является передача;
• вторым режимом считается прием.

Чтобы разобраться с ними более детально, мы рассмотрим их в индивидуальном порядке.

Передача

Антенна в режиме передачи подает ток через специальное устройство, которое и является передатчиком, и за счет этого в пространстве образуется переменное магнитное поле. После этого появляется волна, распространяющаяся от антенны в пространство, и передается сигнал.

Прием

В режиме приема антенна принимает на токопроводящие элементы, которые являются составляющими частями устройства, электромагнитные волны. Они с помощью своего поля образовывают токи, которые переходят в приемник телевизора или радиоприемника и начинается трансляция.

Зигзагообразная антенна для дачи

Зигзагообразная антенна с рефлектором

Дециметровая зигзагообразная антенна имеет небольшие габариты, однако её рабочий диапазон практически ничем не ограничивается. Материалом для изготовления такой системы служит медная трубка или лист алюминия толщиной около 6 мм. Если вы выбрали последний, припаять его обычным припоем или флюсом не получится – в этом случае крепления выполняются болтами. Для наружной установки такая антенна будет готова только после герметизации точек соединения силиконом.

Конструкция зигзагообразной антенны состоит из следующих элементов:

• штанга;
• полотно проволочное;
• металлические пластины для крепления полотна;
• поперечные рейки;
• диэлектрические пластины и прокладки;
• крепёжная плата;
• фидерная линия;
• пластина питания.

Любой из них можно изготовить своими руками из подручных материалов либо приобрести в ближайшем магазине радиоэлектроники.

Боковины Z-антенны выполняются цельнометаллическими или в виде сетки, закрытой листом жести. При прокладке по телу антенны коаксиального кабеля следует избегать его резких изгибов. Для этого его достаточно дотянуть до боковой ёмкостной вставки и не выпускать за её пределы. В точке нулевого потенциала оплётка кабеля аккуратно припаивается к полотну.

Конструктивная схема сборки z-антенны

Варианты самостоятельного изготовления телевизионных антенн на фото

Существуют и другие типы антенн, подходящих для самостоятельного изготовления — волновые, «польские», простые рамочные и даже примитивные спутниковые. Но какой бы вариант вы не выбрали, требуется грамотный расчёт параметров. Методику можно найти в технической литературе по радиоэлектронике. Однако куда легче и проще спросить совета у тех, кто уже имеет опыт в изготовлении подобного рода антенн.

Антенна Харченко для цифрового ТВ своими руками. Антенна Харченко для цифрового ТВ

В 60-х годах прошлого столетия, Харченко сконструировал антенну, составляющую двойной квадрат из проволоки. Незамкнутыми углами квадраты соединяются между собой. В этом же месте подключаются к телевизионному кабелю. В свою очередь, на задней части конструкции устанавливается решетка из такого материала, который может провести ток.

Бабочка — одно из названий антенны

В простонародьи, данная конструкция имеет и другие названия. Часто ее называют:

• Зигзагообразная антенна Харченко;
• Восьмерка;
• Бабочка;
• Биквадратная антенна телевизора.

В настоящее время, успешно используется антенна Харченко не только для аналогового телевидения, но и для цифрового. Это связано с активным переходом телевидения на новый формат – цифровой. Он ведется на частотах дмв расчета на каналах 21-69 способом мультиплекса. А поэтому и конструкция должна быть подходящей.

Поскольку не все телевизоры оснащены встроенной антенной, то сообразительные хозяева изготавливают самодельные антенны Харченко для цифрового ТВ, их еще называют – домашние самоделки. Такие приборы работают не хуже купленных на рынке.

В данном

Действительно, такое устройство обладает преимуществами, которые сложно опровергнуть:

• сборка такой конструкции требует минимум деталей и навыков;
• можно собрать даже школьнику средних классов;
• монтаж занимает около получаса;
• бюджетность;
• бессбойное функционирование устройства.

Далее, будет подробно рассказано о монтаже в домашних условиях.

Важно! Если вы до сих пор не знаете, как выглядит этот прибор, рекомендуется просмотреть чертеж ТВ-антенны Харченко заранее в интернете, просто открыв картинки. Монтаж любого прибора можно разделить на этапы. Они являются основными составляющими в работе – так можно точно понимать, какая часть плана уже выполнена

Они являются основными составляющими в работе – так можно точно понимать, какая часть плана уже выполнена

Монтаж любого прибора можно разделить на этапы. Они являются основными составляющими в работе – так можно точно понимать, какая часть плана уже выполнена.

Поэтому, сборку антенны этого вида делят на такие стадии:

• подготовительная работа;
• сборка;
• испытание.

Процедура расчёта

Сегодняшнее цифровое вещание организовано на различных частотных диапазонах и с разных мультиплексов. Длина волн при этом также отличается. Чтобы антенна принимала и могла настроиться на хороший сигнал, излучаемые волны необходимо подогнать как можно ближе к активной области станции.

Схема расчёта:

1. Вычисляем длину волн T2 для каждого мультиплекса.
2. Обозначаем синусоиду с максимальной длиной.
3. Высчитываем полудлину поперечного сечения оптимальной волны.

Разберём примеры расчётов для жителей Москвы и Московской области.

В столице работают три мультиплекса цифрового телевидения:

1. 1 пакет – 546 МГц;
2. 2 пакет – 498 МГц;
3. 3 пакет – 578 МГц.

Для вычисления длины волны необходимо взять на вооружение простую формулу – L = 300 / F. Литерой F обозначается частота в МГц. То есть, 300 делим на 546, получаем 0,55 метров и т.д. Из проведённых расчётов видно, что каждый пакет отправляет волны следующей длины:

1. L1 = 0,55 м;
2. L2 = 0,60 м;
3. L3 = 0,52 м.

Мультиплекс второй станции имеет синусоиду с максимальной длиной, а значит, именно её нужно будет использовать в дальнейших расчётах. Остаётся выяснить значение активной области будущей антенны. Волна имеет форму синусоиды, поэтому её поперечное сечение составит половину длины и четверть полудлины. Подставляем данные: 0,6 делим на 4 и получаем 0,15 м. То есть 15 см для цифрового ТВ.

Антенна для цифрового телевидения

Если ваш телевизор не предусмотрен для приема цифрового телевидения распространяемого в нашей стране, то вам придется покупать специальную приставку, которая сможет принимать сигнал и передавать его на телевизор.

Но современные телевизоры продаваемые в нашей стране уже имеет тюнер, который способен принимать и обрабатывать сигнал цифрового телевидения.

Встроенные в телевизор тюнеры имеют различные возможности, и если ретранслятор цифрового телевидения находится в значительном расстоянии от места вашего проживания, то вам придется покупать специальную антенну для усиления сигнала.

Но стоит помнить, что дорогая по стоимости антенна не является доказательством, что она сможет уверенно принимать сигнал с вышки, вещающей на место вашего проживания.

Да и термин «специальная» маркетологи придумали для увеличения продаж. Ничего специального в ней нет.

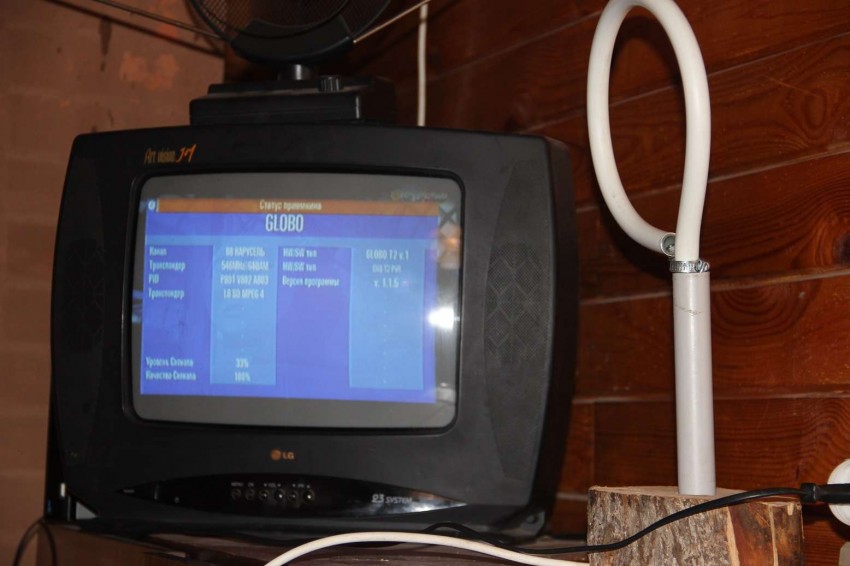

Гораздо лучше сделать цифровую антенну своими руками. Для этого вам потребуется алюминиевый или медный материал, из которого можно сделать два квадрата.

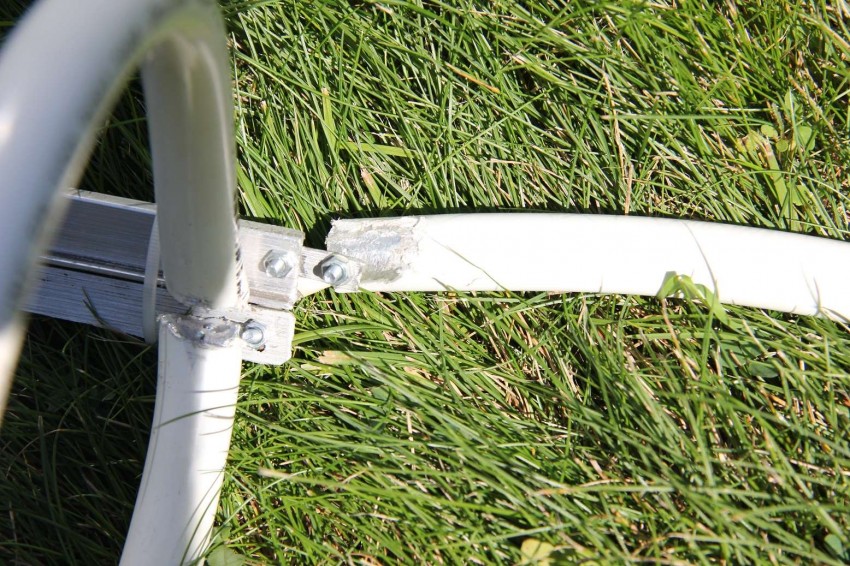

Вам потребуется трубка или провод длиной около 115 см. Предлагаемый размер приведен с небольшим запасом. Вам стоит сделать два квадрата с наружной стороной 140 мм и внутренней стороной 130 мм. На концах провода или трубки делаем два крючка для крепления между собой. Концы зачищаем и пропаиваем оловом.

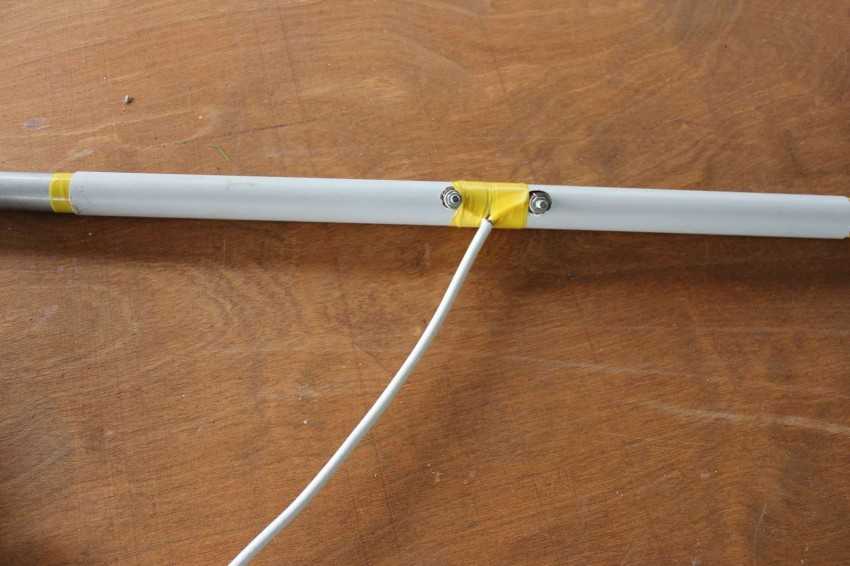

Расстояние между углами в середине должно быть два см. Именно к этим местам следует припаять кабель, который будет идти непосредственно к телевизору.

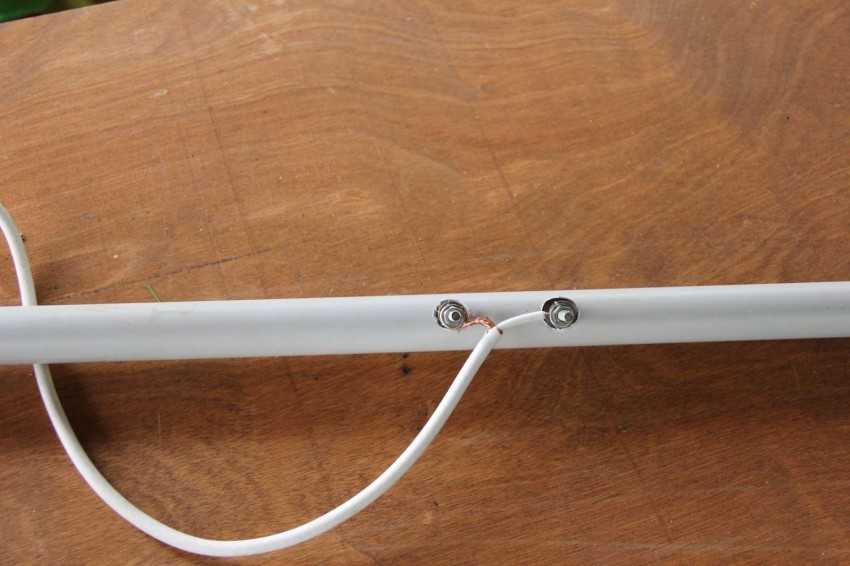

К одной стороне припаиваем медный сердечник кабеля, к другой стороне припаиваем экранирующую оплетку. Нет никакой разницы, какая часть будет припаяна к какой стороне.

После этого следует прикрепить получившуюся антенну к какому-либо корпусу и проверить наличие и количество каналов. Затем можно поэкспериментировать с местоположением антенны.

Следует помнить, что сила сигнала может значительно отличаться от расположения антенны и высоты нахождения. На это влияют близлежащие здания и возможный рельеф местности.

При отклонении на метр или полтора в сторону или по высоте сигнал может значительно усилиться, и телевизор будет показывать прекрасную картинку без прерываний.

Как разместить антенну

Расположение и подключение – 2 связанных между собой фактора, которые постоянно пребывают в конфликте. Антенны бывают уличными и домашними. Первые усиливают сигнал, не реагируя на стены, постройки, деревья. Их можно монтировать на крышах для улучшения качества вещания. Направлять ее нужно на ретранслятор ЦТВ, но для подключения потребуется много кабеля. В результате сигнал рассеивается, а чем больше длина его, тем слабее сигнал получает телевизор.

В регионах с плотным заселением или большими расстояниями от ретранслятора, антенны нужно выносить только на улицу. В остальных ситуациях они будут нормально функционировать в комнатных условиях.

Как сделать антенну для телевизора своими руками

Телевидение сегодня, и двадцать лет назад — это две большие разницы. Изменилось количество каналов, диапазон передачи, формат вещания. Но, по сути, принцип передачи телевизионного сигнала остался прежним. По воздуху распространяются радиоволны определенной частоты, их можно принимать с помощью антенны и направлять на тюнер телевизора. Кабельные и оптоволоконные системы передачи TV сигнала рассматривать не будем, равно как и IPTV (вещание с помощью сети интернет и SMART телевизоров).

Как пару десятилетий назад, так и сегодня, у экономных хозяев возникает резонный вопрос: как сделать антенну для телевизора своими руками? И если при СССР, действительно была проблема в приобретении качественной TV антенны (тотальный дефицит), то сегодня телевизионная антенна делается своими руками исключительно из соображений экономии.

Варианты самодельных конструкций: общие принципы

В зависимости от расстояния между вашим TV приемником и передающей антенной телецентра, уровень сигнала будет меняться. Еще один негативный фактор, влияющий на качество распространения телевизионной волны — наличие препятствий. Идеальный прием происходит при прямой видимости между двумя антеннами. То есть, вы можете разглядеть мачту телецентра, пусть даже и в бинокль. Если на пути телесигнала есть строения, или высокие деревья — уверенного приема не будет. Однако волны, отраженные от других объектов, могут быть приняты с помощью антенного усилителя для телевизора. Если же к вашему дому вообще «не пробиваются» даже слабые волны, придется смастерить мачту. Сеть телерадиовещательных станций расположена таким образом, что поймать сигнал можно в любом населенном пункте.

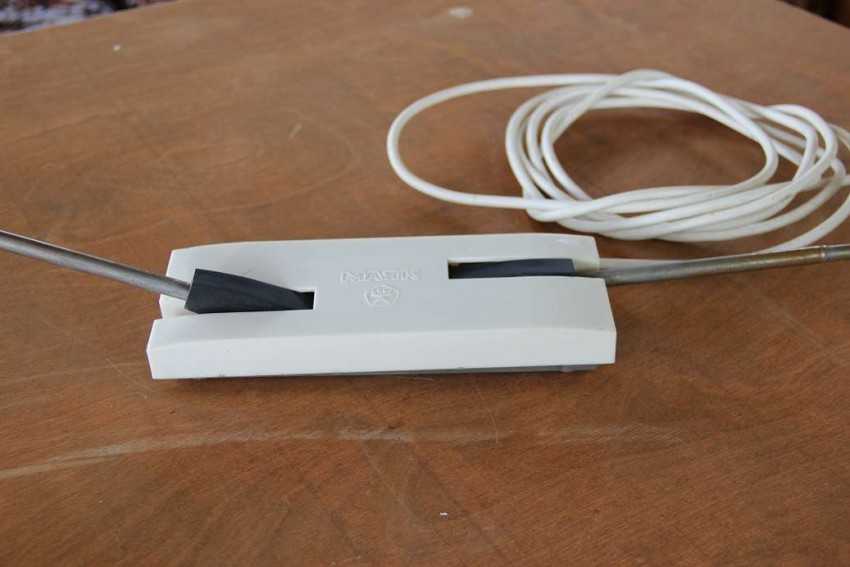

• Комнатная антенна . Работает без усилителя в относительной близости от передающей мачты. Если из вашего окна виден телецентр, часть каналов можно ловить буквально на кусок проволоки. Как сделать телевизионную антенну своими руками, видно на иллюстрации.Качество изготовления в таких условиях влияет только на эстетическую составляющую. А вот если вы живете на 1–3 этаже, да еще и окруженные бетонными коробками жилого микрорайона — простая конструкция не подойдет. Комнатная антенна, особенно сделанная своими руками, потребует усилителя сигнала.

  Информация: Комнатный вариант, это не обязательно классические «рожки», установленные сверху ТВ приемника. Изделие может быть расположено на стене, в оконном проеме, внутри застекленной лоджии.

  Преимущества такой конструкции — нет необходимости защиты от атмосферных воздействий.

• Уличная ТВ антенна может выглядеть точно так же, как комнатная. При этом обязательное условие — высокая прочность (чтобы ветер не изменил геометрию), и защита контактной группы от коррозии. Размещается, как правило, в непосредственной близости от окна (в многоэтажках) или на крыше частного домовладения. Соединительный кабель относительно короткий, поэтому для уверенного приема цифрового или аналогового сигнала усилитель не требуется. За исключением случая, когда передающий центр далеко.Конструкция доступна для обслуживания и ремонта, это неоспоримый плюс ближнего размещения.

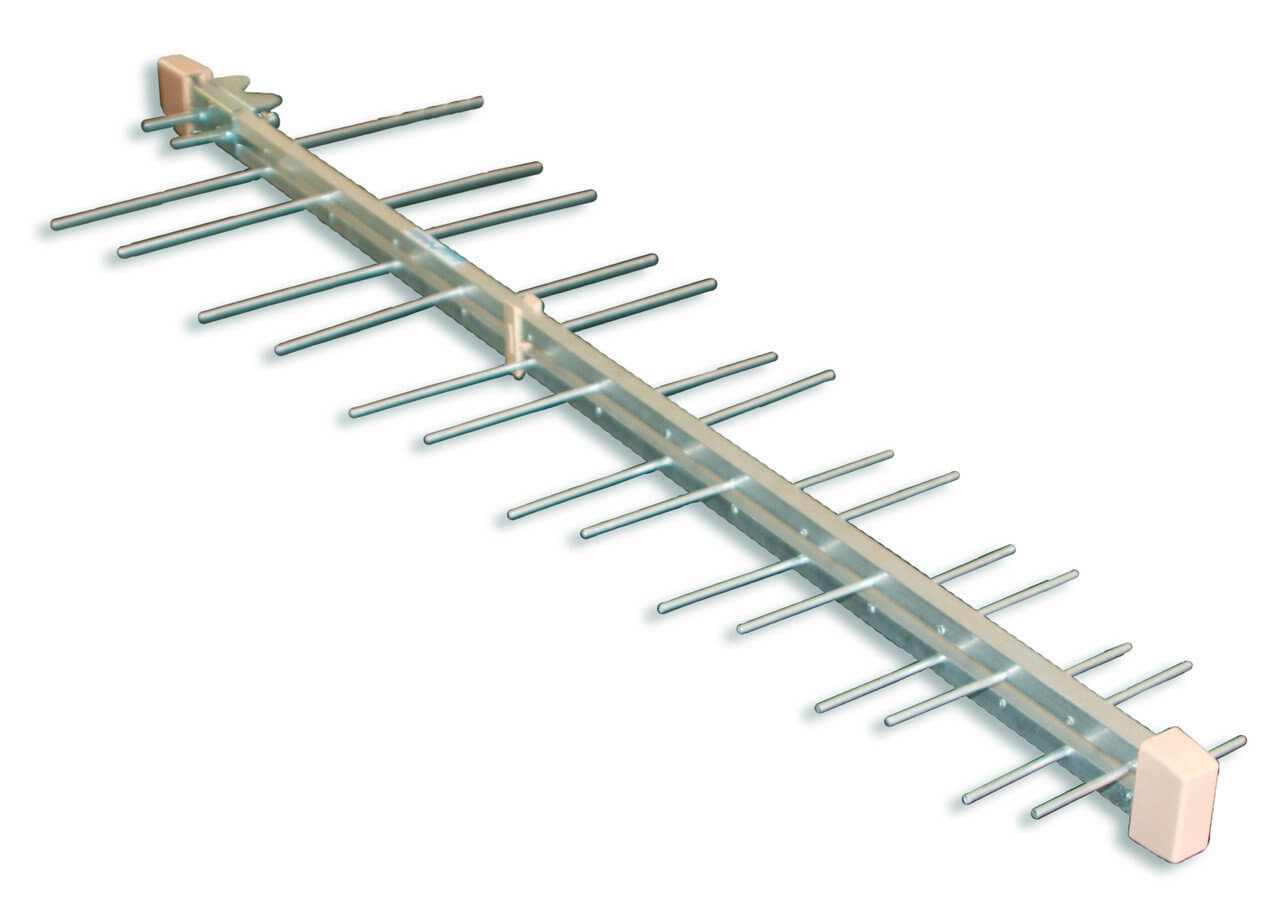

• Уличная антенна для телевизора дальнего приема . Как правило, это достаточно громоздкая конструкция с экраном и дополнительными элементами, усиливающими слабый сигнал. Электронный усилитель приветствуется, но при грамотно выполненной конструкции он может не понадобиться. Разве что для компенсации длинного кабеля (в нем обязательно будут потери). Такие устройства монтируются на крышах многоэтажек или на мачтах в частном домовладении.Крепление должно быть прочным, иначе ветер может запросто разрушить конструкцию.
• Тип антенны выбирается исходя из особенностей приема, и ветровой нагрузки в регионе. Например, антенна Харченко (самый популярный вариант из самоделок), не должна иметь высокую парусность. Возможно, надо будет выбирать другой, более сложный проект.

Похожие записи:

Двери для шкафа купе своими руками Как сделать дымогенератор для авто своими руками? интересный способ диагностики Окучник для картофеля ручной Бомбарда (оснастка сбирулино). правильный монтаж оснастки и техника ловли. рыбалка Делаем датчики движения своими руками Садовые гномы: интересные факты и фото изготовления своими руками. выбор материала гнома, какой лучше для ландшафтного дизайна?
