Кивок арбалет: изготовление своими руками для зимней рыбалки, правильная настройка игры

Содержание

Пошаговая инструкция изготовления арбалета

Арбалет в домашних условиях изготавливается поэтапно из таких элементов:

Ложе арбалета;
направляющая;
лук и плечи;
тетива;
спусковой механизм;
снаряды (болты).

Как сделать ложе

Ложе выпиливается из цельного деревянного бруса. Желательно выбирать вязкие, влагоустойчивые, гладкие и эстетичные породы дерева. К ним относятся бук, дуб, ясень, береза и дуб. В принципе, можно использовать любой тип дерева или доски, поскольку выбор материала этой детали имеет чисто эстетическое значение. Оптимальные размеры – толщина примерно 3 см, а длина – 90 см.

В передней части ложа выпиливается выемка под лук. На расстоянии 8-10 см от края высверливаются отверстие для крепления лука. В него затем вставляется болт, к которому метательный механизм привязывается веревками. В задней части арбалета выпиливается приклад под форму плеча владельца, для удобства прицеливания и точной стрельбы. Можно провести необязательные дополнительные декоративные работы, чтобы форма арбалета выглядела более привлекательно.

Направляющий желоб

На верхней грани ложа следует разместить направляющую для метательных болтов. Она должна быть как минимум гладкой, а в идеале скользкой. В современных арбалетах применяются стеклопластиковые и металлические накладки. В домашних условиях можно использовать фанеру выемкой под диаметр болтов. Стандартная форма это полукруг, но при работе с фанерой можно сделать треугольную выемку, что несколько проще и при этом повысит точность. Отрезные углы тщательно шлифуются.

Плечи из рессоры

Выбор материала плеч зависит от желаемой мощности арбалета. Если изделие изготавливается для выполнения декоративной функции, для плеч подойдут старые лыжи. Для исторически достоверного изделия используется предварительно высушенная не менее 4 месяцев ветка прочной и эластичной породы дерева, в идеале орешника.

Если есть желание в домашних условиях собрать арбалет, которым можно не только похвастать, но и использовать для спортивной стрельбы и даже охоты, следует использовать металлическую дугу. Популярным и доступным материалом является автомобильная рессора. Она обладает оптимальной гибкостью и упругостью, обеспечивая отличное натяжение и высокую мощность выстрела.

Подходит ли арбалет для охоты

Большинство самостоятельно собранных арбалетов обладают натяжением 30-40 кг, что позволяет не считать их ХО и при этом применять для охоты на мелкую дичь. Арбалет можно применять для стрельбы по птицам. При охоте на мелкую дичь, такую как зайцы и лисы, потребуется лицензия на отстрел. При ее получении можно зарегистрировать арбалет без каких-либо проблем. Для охоты на крупную дичь арбалет неэффективен.

В этом видео вы можете своими глазами увидеть, насколько точным и мощным бывает арбалет:

Заключение

Основным назначением арбалета является спортивная стрельба. Также его можно собрать в целях реконструкции исторических сцен. Собирать и использовать в законных целях арбалет с силой натяжения до 42 кг в России разрешено без ограничений. Следует отметить, что законом запрещено продавать не сертифицированные арбалеты с силой натяжения более 42 кг, однако за их изготовление, хранение и транспортировку ответственность не прописана.

Удочка для ловли леща зимой » Лещовый арбалет «.

#1 Федорыч

Модераторы

4 724 сообщений

Город Псков

Вот оказывается что придумали..

Перечисление достоинств и недостатков поплавочных и кивковых удочек можно было бы и продолжить, но и названного достаточно, чтобы понять, в чем состоит преимущество так называемого арбалета. Идея использования в зимней удочке резинового амортизатора не нова, однако, как правило, все предлагаемые варианты сложны либо в изготовлении, либо в использовании, а нередко и в том и в другом. Конструкция, которой пользуюсь я, в этом отношении очень выигрышная. Ее легко изготовить, а ломаться в ней практически нечему, что подтверждает опыт прошедших трех сезонов. Устройство арбалета очень простое (см. фото). Рама изготавливается из проволоки, лучше нержавейки, диаметром 0,8-1,0 мм. Длина плеч 5 см при общей ширине конструкции 7 см. Амортизатором служит кольцо из круглой резины. Оно должно быть таким, чтобы при надевании на рога арбалета резина была только чуть натянута. Арбалет жестко монтируется на шестике. Кембрики для пропуска лески располагаются на шестике и на сторожке. Все это, так сказать, основные принципы конструкции, а дальше идут детали, которые многое определяют. Прежде всего, сама удочка. Лучше использовать модели с катушкой, фиксирующейся с малым шагом угла поворота, иначе снасть трудно настроить. Катушка у большинства удочек фиксируются только в четырех точках, и дополнительные пазы приходится пропиливать самостоятельно. Работа несложная, но лучше все-таки подобрать подходящую модель. Сторожок длиной 8-9 см и шириной 1,5-2,0 мм я делаю из обломка старой углепластиковой удочки. Можно использовать и другой материал, даже не обладающий упругостью. Главное, чтобы он был достаточно прочным и максимально легким. Сторожок крепится на резиновом амортизаторе посредством отрезка пластиковой трубочки с двумя прорезями. Чтобы амортизатор хорошо работал, основание сторожка должно проходить между нитями резины. Собирать амортизатор проще, если трубка крепления сторожка прозрачная. Пропускные кембрики фиксирую на шестике термоусадочными трубками, а к сторожку приклеиваю. Рама арбалета устанавливается на шестике так, чтобы между его вершиной и резиновым амортизатором оставался зазор 2-3 мм, обеспечивающий свободное качание сторожка.

Хоть и не панацея, но.

—

Устройство арбалета и его основные характеристики

Охота под водой может вестись с помощью различного оружия: пружинных, гидропневматических и пневматических ружей, а также арбалетов. Последние два вида оружия являются самыми доступными и распространенными, часто используются новичками и пригодны для охоты в озерах и прудах.Принцип работы подводного арбалета не отличается от его сухопутной разновидности: энергия, накопленная в растянутых эластичных тягах, передается гарпуну, который приобретает достаточную для поражения цели скорость. В заряженном состоянии тяги удерживаются гарпуном, который, в свою очередь, удерживается триггером. На гарпун для арбалета крепится линь, с помощью которого охотник подтягивает добычу к себе.

Преимущества арбалета:

Точность и малая шумность выстрела.
Ружье-арбалет.
Отсутствие отдачи при стрельбе.
Простая и надежная конструкция.
Стабильная мощность выстрела в отличие от пневматических ружей.
Большой срок службы.
Относительно невысокая цена.

Вместе с тем, он имеет большие габариты, затрудняющие передвижение в труднопроходимых местах, и меньшую, чем у пневматического оружия, мощность.

Подводный арбалет состоит из следующих основных частей:

Ствола, выполненного из алюминия или композитных материалов. Ствол определяет прицельную дальность стрельбы: она составляет, как правило, 2-3 его длины.
Для эффективной охоты используются арбалеты с длиной ствола не менее 70 см, максимальная же длина может превышать 1,5 м.
Жесткость ствола напрямую влияет на точность стрельбы, поэтому ему может придаваться сложная форма, повышающая устойчивость к изгибающим нагрузкам при сохранении небольшой массы оружия.
Тяг, которые с помощью резьбовых втулок крепятся к головной части. Диаметр тяг находится в пределах 16-22 мм. Чем он больше, тем мощнее арбалет. С другой стороны, толстые тяги затрудняют взведение. Материалами служат резина или, что более предпочтительно, латекс, который менее подвержен внешним воздействиям.
Подводный арбалет: чертеж и размеры.
Головной части (оголовья), по которой гарпун перемещается в момент выстрела. Она может быть:
- открытой. Обеспечивает хороший обзор и максимальную мощность выстрела при его меньшей точности. Тяги имеют кольцевую форму;
закрытой. Этот вид характеризуется высокой точностью при, часто, недостаточной мощности;
комбинированной (смешанной). Она сочетает в себе как мощность, так и высокую точность выстрела.
Гарпуна. Материалом для его изготовления служит нержавеющая сталь или титан. Гарпуны для охоты. Конструктивно гарпун представляет собой стержень с закрепленным на одном конце острием и флажком-зубом, а с другой — отверстием для линя и фиксатором для триггера. Наиболее скоростными считаются гарпуны с диаметром стержня 6-7 мм. Для охоты на крупную рыбу применяются более толстые модели с диаметром 7-8 мм. Количество зубьев-флажков также может быть разным: гарпуны с одним зубом обладают высокой пробивной силой, но склонны к застреванию в препятствиях, двузубые модели надежней удерживают добычу, реже застревают, но обладают меньшей проникающей способностью.
Рукоятки, предназначенной для удержания оружия. В ней также располагается обычный или реверсивный спусковой механизм и линесбрасыватель, освобождающий линь после выстрела. Линесбрасыватель, как правило, металлический с нижним или боковым креплением к стволу. Реверсивный механизм увеличивает дальность стрельбы и является более предпочтительным вариантом. Для изготовления рукоятки используется металл или пластик. Нередко рукоятка имеет антискользящее покрытие.

Ружье резинового боя.

Конструкция кивка «арбалет»

Устройство такой удочки несложное: она напоминает древнее оружие, за схожесть с которым ее и назвали «арбалет».

Важной деталью в ней является рама, которая выполнена из нержавейки. Диаметр прутьев составляет около 0,9 мм

Боковые стороны имеют длину по 5 см, а ширина — не больше 7 см. Получаем конструкцию рогатки.

Резинка на рогатку подбирается плотная и эластичная. Протягивают леску через пропускные кембрики. Удочка под арбалет нужна с катушкой, у которой плавная фиксация.

Ловля при помощи «арбалета» требует сноровки: забрасывая снасть, носик кивка не поднимают высоко над лункой. Саму раму устанавливают на таком расстоянии, чтобы удочка, как стрела, находилась по центру рогатки. Кивок размещают в горизонтальном положении на основном элементе. На снасти ставят дополнительное грузило. Его крепят на леску.

Обзор чертежей

На первом этапе разрабатывается схема изготовления. Брать за основу заводские модели не рекомендуется, так как они характеризуются сложной конструкцией, что повышает трудоемкость процесса. Чертежи арбалетов могут значительно отличаться друг от друга, поэтому рекомендуется ознакомиться с наиболее популярными конструкциями.

Классическая модель

Для его изготовления потребуется минимум деталей и комплектующих. Чертежи арбалета можно разработать самостоятельно, но лучше взять уже имеющуюся схему. Составные компоненты – ложе, направляющая для стрелы, плечевой модуль, фиксатор тетивы со спусковым механизмом.

Сделать арбалет из дерева можно по следующей схеме.

Изготовление ложа. Рекомендуется сделать полноценный приклад. Для любительских моделей можно ограничиться простым прямоугольным основанием. Древесину нужно взять максимально твердую, но с возможностью ее обработки.
Выбор материала плечевого блока. Нужна пружинистая сталь, либо ее аналог

Важно, чтобы при максимальном натяжении она не испытывала критических нагрузок. Максимальная длина одного плеча – до 50 см

Для регулирования степени натяжения можно изготовить блочный арбалет.
Спусковой механизм. Самый сложный модуль в конструкции. Для изготовления потребуется точно следовать чертежу, готовый блок испытывают на фиксацию тетивы.
Способ натяжение – ручной или механический. Если нужен арбалет для охоты – рекомендуется сделать рычажный механизм для оперативного заряжания.

Для новичков рекомендуется выбрать простые чертежи арбалета. В дальнейшем можно модернизировать готовую конструкцию или сделать новую модель.

Пружинный

Это лучший вариант, если нужно охотиться в воде (опять же, мы помним о том, что в РФ запрещена и охота с арбалетом). Вместо классического плечевого блока применяют пружины. Они располагаются на боковых частях ложа, тем самым уменьшая габариты конструкции. Подводный пружинный арбалет имеет ряд преимуществ – простота изготовления, надежность, возможность регулировки усилия натяжения. Недостаток – малая дальность полета стрелы.

Особенности изготовления арбалета для подводной охоты:

Пружины рекомендуется поместить в стальные трубки. Это уменьшит риск их засорения, снизит вероятность появления травм.
Минимальное число деревянных компонентов, если модель будет применяться для подводной охоты.
Для взвода механизма потребуется рычажный блок. Если пружина будет достаточно тугая – сделать это с помощью штифта проблематично.

Преимущество этой конструкции – ее можно сделать самому из подручных материалов. Подробное описание для этого не нужно, так как зачастую приходится адаптировать чертеж под имеющиеся комплектующие.

Виды самодельных арбалетов

Арбалет это оружие с многовековой историей, и за все время его существования у механического оружия появлялось множество модификаций. Наиболее эффективные и интересные используются и по сей день.

Блочные

В современных арбалетах для повышения их мощности часто используют усовершенствованный тип крепления тетивы на ролики. В стандартном варианте реверсивного лука снаряд выпускался с разгоном, соответствующем упругости плеч. При использовании блочного механизма запуска разгон многократно увеличивается и соответственно такие арбалеты, даже самодельно изготовленные в домашних условиях, годятся для охоты и спортивной стрельбы.

Многозарядный арбалет из дерева

Многозарядные арбалеты впервые появились в Китае. Их специфика в оригинальной направляющей и в упрощенном механизме зарядки. Мощность такого арбалета гораздо ниже, чем у стандартного и он не подходит для точной стрельбы, и тем более охоты. Его можно собрать как оригинальную поделку из дерева. Снаряды используются легкие, без оперения и наконечников.

Болты закладываются в ячейку над ложем и падают на направляющую по мере расходования. Спусковой механизм представляет собой древнюю систему «козья ножка», где для взведения достаточно тянуть за рычаг.

Изготовление

Все существующие конструкции самодельного “арбалета” не требует особых профессиональных навыков при изготовлении.

проволока стальная упругая 0,8-1 мм;
резинка (лучший вариант – толстая венгерка);
суровые нитки;
обычные нитки;
клей водостойкий универсальный;
термоусадочная трубка 3-4 см;
отрезок пвх шланга длиной 2-3 см.

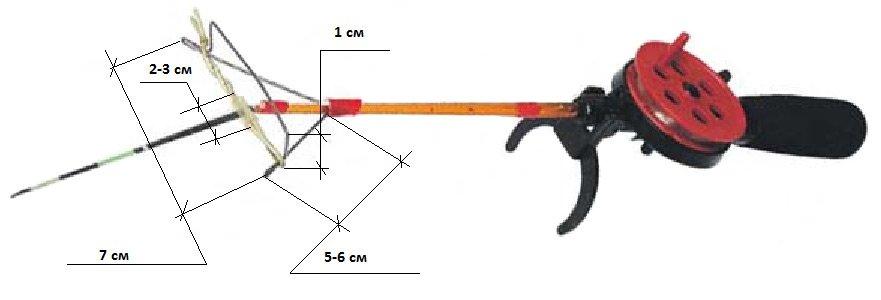

Инструкция как сделать “арбалет” пошагово своими руками с рекомендуемыми параметрами:

Выровнять отрезок проволоки длиной 24-25 см.
Отступив от края 3-4 см изогнуть проволоку под углом примерно 30°.
Через 5 см после изгиба плоскогубцами отогнуть проволоку в обратную сторону. Место изгиба уплотнить плоскогубцами.
Через 1 см после изгиба отогнуть проволоку перпендикулярно. Изгиб 90° должен быть четким.
Через 1 – 2 см плоскогубцами отогнуть проволоку под 900 к вертикальному отрезку проволоки перпендикулярно воображаемой линии, проведенной через начальный прямой отрезок проволоки до изгиба.
Через 7 см плоскогубцами образовывать фигуру, симметричную ранее изготовленной, совершая действия по изгибанию проволоки в обратном порядке. Лишнюю проволоку откусить кусачками.
Сблизить первый и последний 3-4 сантиметровые отрезки проволоки, предварительно скрепить их между собой несколькими витками обычной нитки.
На хлыстик надеть термоусадочную трубку длиной 3-4 см диаметром на 30% больше диаметра хлыстика, протянуть к рукоятке удилища как можно дальше.
Наложить арбалет на хлыстик сверху так, чтобы конец хлыстика выступал за прямолинейный 3-4 см участок проволоки на 0,5-1 см, п-образная ступень была направлена вверх, арбалет симметрично бы располагался вдоль оси симметрии хлыстика, катушка с леской должна быть укреплена желательно на стороне арбалета.

Все готово к рыбалке на зимнюю удочку с арбалетом. Остается на водохранилище привязать крючок и установить грузило на конце лески или одеть мормышку, оборотами резинки уравновесить груз так, чтобы кивок смотрел немного вниз или был расположен параллельно поверхности воды.

Что собой представляет зимнее удилище

Летние удочки отличаются от зимних моделей. Они имеют большую длину и другую снасть. Также и способы ловли совсем разные. Зимнее удилище очень короткое. Обладает простой конструкцией и в меру компактными размерами. Зимние модели всегда оснащаются «сторожком» — обычным кивком. С помощью такого приспособления можно увидеть мгновенную поклевку, а также играть наживкой, что в свою очередь повышает вероятность улова.

Впервые удочка «арбалет» для зимней рыбалки появилась в начале 1970 года. Поэтому такая конструкция не считается новинкой. Она имеет меньшую длину и оснащается резиновым амортизатором. Такая модель немного сложнее в изготовлении, но зато существенно повышает шанс на большой улов.

Кивок монтируется на край удочки и закрепляется проволокой, хомутом или изоляционной лентой. Собственноручно сделанные удилища для зимней ловли не уступают заводским моделям, а в умелых руках даже превосходят их. Для качественного изготовления необходимо придерживаться рекомендаций профессиональных рыбаков, иначе от самодельного удилища толку никакого не будет. Из чего состоит зимняя снасть арбалет:

Основу изделия составляет рама из нержавеющей стали и сечением 0,8 мм.
Средняя ширина плеч составляет 7 см, а общая длина — 5 см.
Резиновое кольцо служит амортизатором, которое натягивается на рога арбалета с максимальным прижимом.
На сторожке и шестке располагаются кембрики.
Предпочтительнее выбирать катушку с медленной фиксацией — это самый лучший вариант для арбалета.

Какие действия можно выполнять арбалетом в условиях зимней ловли? Позволяется рыбачить разными методами и практически на все виды наживок, например, способом медленного погружения приманки, активной или медленной игрой, с подъемом и на большой глубине.

При забрасывании наживки не допускается удерживать кивок на большом расстоянии над водой. После закидывания желательно прочно зафиксировать приспособление в горизонтальном положении, чтобы край арбалета нависал над лункой. Не стоит настраивать сторожок дома, лучше эту задачу выполнить на месте рыбалки.

При помощи уменьшения или увеличения оборотов производится регулировка арбалета, поскольку масса наживки может быть разной. Это нужно учитывать перед походом на пруд. Как правило, вспомогательное грузило прикрепляется к основной леске.

Преимущества и недостатки арбалета

Кивок «арбалет» эффективен для зимней ловли леща — это беспроигрышный вариант. Приспособление можно эксплуатировать при сильном ветре и низкой температуре. Также допускается ловля в условиях быстрого течения. Приманкой послужит червь, опарыш, растительная пища и искусственные держки. Срок эксплуатации устройства составляет не менее 4 сезонов. К достоинствам можно отнести:

отображение поклевки самой пугливой рыбы;
мгновенную регулировку арбалета под разные приманки;
простоту в изготовлении;
в процессе поклевки любая рыба не ощутит колебания грузила, массы крючка и сопротивления кивка.

Кивок арбалет своими руками имеет мало недостатков, но они есть. Во время ловли надо учитывать следующие нюансы:

Если производить слишком частые и сильные движения, то кивок может задраться вверх, поэтому следует соблюдать плавную и медленную игру.
Рекомендуется погружать приманку очень медленно, иначе настройки арбалета могут нарушиться.

Рыбалка с арбалетом — полезные приспособления своими руками

Боуфишинг – это весьма необычный и увлекательный способ ловить рыбу. Стрельба из арбалета по рыбе – это не обычная рыбалка, когда сидишь и смотришь на поплавок, на настоящее приключение с беготней, замиранием и прицельными выстрелами. Помимо обязательных для рыбной охоты – блочного лука или арбалета, специальных стрел из алюминия или углепластика и катушки для боуфишинга с толстой леской – вам может пригодиться следующее снаряжение, которое существенно поможет в процессе охоты за речными обитателями.

С помощью специальных приспособлений обычный арбалет можно превратить в арбалет для рыбалки, сделанный своими руками, а также узнать как заряжать арбалет для подводной охоты легко и быстро.

Как сделать арбалет для рыбалки (боуфишинга): полезные аксессуары к арбалету для боуфишинга

Полочка для стрел. Это приспособление способно облегчить процесс установки и держания стрелы в натянутой тетиве. Благодаря ей стрела будет занимать нужное положение и вам не придется об этом беспокоиться. Для боуфишинга выпускают специальные полочки для стрел, т. к. эти стрелы отличаются от привычных охотничьих.

Гарпун для арбалетаи как правильно привязать линь к гарпуну подводного арбалета. Гарпун на арабалет— это стрела для подводного арбалета.Он поможет удерживать и доставать пойманную рыбу. С такой стрелы рыбка не сорвется и не уплывет

Чтоб охота с арбалетом на рыбу была более эффективной, важно знать, как правильно привязать гарпун к арбалету и сам линь к гарпуну. на самом деле это не сложно, если посмотреть видео

Дубинка Лучник-рыболов охотится на крупную рыбу, поэтому иметь при себе дубинку для оглушения крупной особи не помешает. Иначе рыба будет прыгать по берегу или лодке и, запрыгнув в реку, уплыть. Бывают дубинки с мягкой поверхностью, оглушающей рыбу.

Контейнер для хранения улова Обычная практика для рыбаков. Рыбу удобней хранить в специальной емкости и лучше, чтоб это был контейнер с охладителем. Так рыба дольше сохранится.

Желтые поляризованные очки Очки с поляризованными линзами нивелируют блики от воды, делая видимость лучше и заодно защищая глаза охотника.

Принцип действия

“Арбалет” похож на рогатку с выступами для резины.

На выступах находится двойная резина, в нее, между резинками, вставлен обычный сторожок. Когда резина закручивается сторожок естественно пытается вращаться, но подвешенная к нему мормышка определённого веса компенсирует энергию резинки. Система находится в равновесном состоянии.

В этой ситуации использовать мягкий кивок вряд ли явится целесообразным решением. Такая конструкция и так предполагает мягкую и плавную игру за счет упругих свойств резины, так что безразлична твердость кивка.

Основные задачи

Обеспечить минимальную сопротивляемость при захвате рыбой наживки.
Сигнализировать о деликатной, очень деликатной, поклевке.

Кивок с успехом и справляется со своими задачами.

Конструкция кивка арбалета

Структура удочки абсолютно простая, по своей форме напоминает оружие, которое использовали в древности, впрочем, поэтому оно и получило такое название.

Главной составляющим звеном является рама, сделанная из нержавеющего металла. Материал в изготовление важен, так как при контакте с водой детали из иного материала могут заржаветь и работоспособность будет нарушена.

Прут должен быть 0,09 миллиметров от одной стороны до другой, которая проходит через середину. Стороны, расположенные слева и справа 5 см, однако требующаяся ширина меньше 6 сантиметров.

Плечи, которые расположены на двух сторонах имеют закругления, на которые нужно натянуть круг из резины.

Резина должна соответствовать требованиям, а значит быть:

Кембриком является отверстие, через которое следует пропустить леску. Удочку, которую следует использовать совместно с арбалетом должна быть обязательно с плавным креплением и с наличием катушки.

Ловля рыбы с использованием данного устройства требует внимательности и терпения. Рекомендации по использованию:

Кивок при забрасывании должен быть расположен над лункой;
Рама устанавливается на протяжении, который подбирается индивидуально. Ориентируются на середину рогатки;
Кивок располагают в положении горизонтальном;
На используемые снасти прикрепляют утяжелители с помощью лески.

Плюсы и минусы

Снасть в виде арбалета способствует рыбной ловли в крепкие морозы, а также на большой глубине. Устройство служит на протяжении 3 – 7 зимних периодов, если за ним правильно ухаживать.

На удочку разрешено присоединять наживку такого рода как:

Черви;
Хлеб;
Мотыль;
Печенье и другие виды приманок.

Плюсами в использовании арбалета можно назвать:

Использование в любой период зимнего времени и даже при ветре;
Удачливый клев, который подвластен даже новичкам;
Работает с любой приманкой;
Легко вытащить рыбу, не чувствуя веса.

Недостатками являются:

Плавные движения, которые должны быть использованы при ловле;
Обязательная настройка арбалета.

Уловистый самодельный кивок арбалет для зимней рыбалки: всё гениально и просто!
