Содержание

Что понадобиться для устройства абиссинского колодца

Итак, начнем. Будем говорить о классической схеме монтажа скважины иглы: забивании в грунт.

Для забивания абиссинского колодца нам обязательно понадобится:

игла-фильтр
комплект труб с резьбой
муфты для соединения труб
сантехнический лен и паста для использования в резьбовых соединениях
два трубных сантехнических ключа
насос для прокачки скважины
инструмент, которым будет осуществляться забивание (о вариантах расскажем ниже)

Дополнительное оборудование, которое может понадобиться:

Трубный клупп или плашка для нарезания резьбы (если при забивании резьба испортится)
Два гидравлических домкрата, если потребуется поднять колонну труб колодца

Прежде чем приступать к изложению личного опыта, напомним основные принципы абиссинского колодца.

Диаметр скважины небольшой – обычно от одного дюйма до двух. Такой диаметр не позволяет опустить насос внутрь скважины, и выкачивание воды происходит поверхностными насосами – сначала при прокачке ручной колонкой, затем, после прокачки скважины, можно переходить на электрический насос, обязательно самовсасывающий.

Поднять воду из абиссинского колодца можно только если зеркало воды находится не глубже 9 метров. Если динамический уровень скважины окажется ниже восьми-девяти метров от уровня насоса, поднять такую воду можно будет только разместив насос в кессоне (яме), уменьшив таким образом глубину всасывания до нужной величины. При этом нужно учитывать, что паспортные 9 метров всасывания может показать только самый качественный самовсасывающий насос.

Важно обеспечить полную герметичность магистрали от всасывающего воду фильтра по насоса – если хотя бы в одной муфте при забивании образуется свищ, засасывания воды с глубины не произойдет. Скважина-игла представляет собой трубу небольшого диаметра, обычно внешним диаметром 1 дюйм (на строительных рынках и металлобазах маркируется как 25 труба – по внутреннему диаметру) и 1 ? дюйма

Дело в том, что колонна – скважина будет забиваться в землю без всякого бурения, а забить трубу бОльшего диаметра бывает крайне сложно

Скважина-игла представляет собой трубу небольшого диаметра, обычно внешним диаметром 1 дюйм (на строительных рынках и металлобазах маркируется как 25 труба – по внутреннему диаметру) и 1 ? дюйма. Дело в том, что колонна – скважина будет забиваться в землю без всякого бурения, а забить трубу бОльшего диаметра бывает крайне сложно.

Как забить трубу?

Трубы в землю забиваются разными способами, и самый простой, но достаточно сложный – при помощи кувалды. Чтобы это сделать, следует воткнуть в землю трубу и бить по ней кувалдой, загоняя на нужную глубину. Разумеется, чем глубже будет входить труба, тем сложнее это будет делать.

Данным методом можно забивать трубы на глубину не более 3-4 метров.

Для забивания трубы можно использовать штангу виде металлического прута диаметром 16-22 мм. Ручка для калитки своими руками? Этот прут можно наращивать по мере заглубления, поэтому использовать его можно для больших глубин. Этим прутом наносят удары по концу трубы, а на всю поверхность оказывается растягивающая нагрузка, упрощающая процесс.

Третий способ заключен в использовании специальной бабки. Бабка для забивания труб представляет собой особое приспособление, которое оказывает ударную нагрузку на ствол трубы. Бабки бывают с проставкой и отверстием. Для работы нужно использовать подбабок – цанговое соединение, устанавливаемое в любой части трубы, которую требуется загнать в землю

Принцип работы “бабы”

Для поднятия и опускания конструкции нужны ручки – их делают из двух стальных прутов, согнутых на концах под прямым углом. Пруты приваривают вертикально по сторонам трубы так, чтобы они выступали за нижний край примерно на полметра. Согнутые части обматывают изолентой для большего комфорта. В отдельных случаях приваривают не две, а четыре ручки.

Готовую конструкцию одевают на столб, за ручки приподнимают на полметра и с усилием опускают обратно.

Забивание столбов самодельным устройством

Поскольку “баба” получается весьма тяжелой, необходимо закрепить ее на треноге, чтобы поднимать не вручную, а с помощью блока и троса. Тренога устанавливается над столбом, к ней крепится блок. Сверху на устройство приваривают прочный крючок из металлического прута, после чего продевают сквозь крючок и блок стальной трос.

Трос также можно заменить металлической цепью или прочным канатом. С помощью этого приспособления поднимать “бабу” гораздо удобнее. При таком способе заглубления опора вбивается строго по вертикали и не требует подпорок.

О способах забивания

Применение обычной кувалды и прокладки из дерева, если столбы не превышают по высоте двух метров. Этот процесс является самым трудоемким;
Забивание при помощи бабки. Из-за направляющей части такой конструкции происходит соосность усилий ударов забиваемых труб;
Используя копер. Специальное устройство, которое способствует упрощению и ускорению забивания столбов.

Какие случаи приемлемы для забивки, а какие нет

Установка разрешается если:

На участке малокаменистая почва;
Присутствуют мергельные породы, то есть с глинисто-карбонатным составом.

Нельзя использовать такой способ, когда:

Слишком мягкая почва;
Присутствуют каменистые породы на очень большой глубине.

Как забивать опоры бабкой

Бабкой как специальным инструментом можно забивать столбы даже в три метра. Этот инструмент имеет несколько металлических частей. Им пользуются, когда необходимо вбить широкий и высокий столб. Такое приспособление вы можете сделать своими руками.

Для этого понадобится метровая труба, чтобы она по внутреннему диаметру была больше самого столба и, чтобы можно было надеть ее на трубу. Берете толстый металлический лист и вырезаете форму наподобие диаметра трубы, завариваете ею конец трубы.

Конец трубы должен быть приварен с какими-то тяжелыми предметами, чтобы бабка имела вес до 30 кг. Сделайте две ручки с рукоятками, длиной по метру и обмотайте их изолентой, чтобы удобней было с ними работать. Когда установите столб в нужном месте, наденьте на него бабку. При помощи рукояток вам необходимо поднять конструкцию и с усилием опустить вниз.

Поможет и тренога, которую поставьте над столбом. На верхушку ее приварите блок. Этот блок с использованием каната облегчит забивание основания для забора. Принцип работы простой: вы поднимаете как можно выше блок и с усилием опускаете вниз. Запомните, что такое народное приспособление должно иметь диаметр больше, чем столб.

Копры для забивания основ для заборов

Здесь используется принцип, когда при ударе у приспособления нет пружин и прочих механизмов, которые бы препятствовали движению молота. Это специальное устройство — копер, при помощи которого производится серия ударов.

Такая конструкция упрощает и ускоряет забивание столбов. Машина копер помогает поднимать и устанавливать опоры на место погружения. Копер вы можете использовать как самоходный, так и несамоходный, ручной.

При помощи такой техники подтаскиваются столбы к месту, где их нужно установить, и затем согласно проектному положению их погружают в грунт.

Зафиксировав один столб, копер передвигают на следующую рабочую точку. Такой аппарат, как копер, может производить и демонтаж столбов, прошедших бетонирование. Получается, что в очень короткие сроки можно переделать забор, используя такой агрегат, как копер.

https://youtube.com/watch?v=FWjEf1_EggQ

Инструкция по бетонированию опор

Данная технология предусматривает полную либо частичную заливку столбиков бетонной смесью марки М100 в сухом грунте и М150, когда земля влажная. Чтобы посчитать количество материалов, требуемых для бетонирования, воспользуйтесь данными из таблицы, где указаны их объёмы для приготовления разных марок раствора.

Таблица расчёта бетона, цемента и прочих ингредиентов бетонной смеси

Тип грунта	Марка бетона	Портландцемент М400, ведро	Песок, ведро	Щебень фракции 20—40 мм, ведро
Сухой	М100	1	4	6
Влажный	М150	1	3,3	5

Зная число ямок под опоры и их глубину, несложно подсчитать общий расход стройматериалов. При полном бетонировании в скважину глубиной 1 м помещается не более 4 стандартных вёдер бетона. Дополнительно приготовьте такие материалы:

рубероид или полиэтиленовую плёнку, чтобы отгородить бетонную смесь от земли;
песок для подсыпки на дно скважины;
куски арматуры или уголков для анкеровки.

Стройматериалы для бетонирования столбов

Набор инструментов используется такой же, как при забивке, только вместо кувалды вам понадобится бетономешалка. В крайнем случае можно обойтись без неё и готовить смесь на листе металла с помощью совковой лопаты. Чтобы выполнить фиксацию и анкеровку металлических столбиков, надо приготовить сварочный аппарат.

Как бетонировать: технология заливки по шагам

Первый этап работ, состоящий из разметки и копки ям, производится по вышеописанной технологии. Полное бетонирование столбов выполняется в такой последовательности:

Уплотните дно ямы, подсыпьте его песком и утрамбуйте ещё раз.
Установите опору и выровняйте по вертикали в двух плоскостях, пользуясь строительным уровнем.
Зафиксируйте трубу в проектном положении, приварив к ней обрезки уголков таким образом, чтобы их концы упирались в почву. Если столбики деревянные, то прибейте к ним планки или просто заклиньте крупными камнями.
Дно скважины и земляные стенки укройте рубероидом или плёнкой. Цель — не дать вытечь молочку из бетона, отчего прочность последнего снижается.
Приготовьте бетонную смесь и уложите её в яму со стойкой. В процессе заливки наблюдайте, чтобы она не отклонилась от вертикали, была ровной.

Полное бетонирование стойки

Корректировка вертикали после бетонирования

Полное застывание бетонной смеси происходит через 3 недели. До тех пор не допускается вести работы, могущие нагрузить столбики. Максимум, что вы можете сделать, — почистить их и покрасить.

О частичном бетонировании: на какую глубину закапывать и какое расстояние между столбиками

Если почва на вашем участке сухая и не сыпучая, то расходовать материалы на полноценную заливку бессмысленно. Достаточно сделать для каждого столбика бетонный воротник по такой технологии:

Выкопайте яму на половину от расчётной глубины, но сделайте её на 20—25 см шире сечения стойки.
Возьмите готовую опору и забейте её посередине дна ямы на необходимую глубину. Почву вокруг трубы уплотните и подсыпьте песком.
Выполните анкеровку и опалубку из рубероида, как это описано в предыдущем разделе.
Заполните скважину бетонной смесью.

Так силы морозного пучения действуют на заборные столбы

Способ удобен тем, что наполовину забитую в землю стойку проще выверить по вертикали и зафиксировать в таком положении. Но подобная технология, как и полное бетонирование, неприменима в пучинистых грунтах. При сильных морозах почва вытолкнет наружу всю конструкцию. Чтобы этого не произошло, воспользуйтесь следующей инструкцией:

Точно узнайте, какова глубина промерзания земли в вашей местности. Просчитайте общую высоту опор по такой формуле: надземная часть + глубина промерзания + 0,5 м.
Подготовьте смесь щебня с песком для замены пучинистого грунта вокруг столбика.
Просверлите скважину, чтобы бур ушёл на 0,6—0,7 м ниже границы замораживаемой почвы. Сделайте подсыпку 10 см из песка и утрамбуйте его.
Установите опору и закрепите в вертикальном положении.
Заполните яму бетоном на высоту 0,5 м.
После схватывания монолита засыпьте скважину доверху смесью песка и щебня.

Бетон заливается не выше границы промерзания, а дальше засыпается щебень

Когда насыщаемый влагой грунт заменён на щебёнку, а бетонный монолит располагается ниже границы промерзания, силы морозного пучения не смогут вытолкнуть вашу опору из земли.

Как правильно бетонируются столбы — видео

Как вы могли убедиться, технология установки заборных столбов не содержит особых сложностей. Также не требуется специального оборудования для выполнения работ, но при наличии бетономешалки или гидромолота дело пойдёт гораздо быстрее. Строить ограждение лучше с помощником, поскольку большинство операций производить в одиночку неудобно.

Способы монтажа стержней

Установка свай производиться несколькими способами: вбивание в грунт, забунтовка или бетонирование. Простым и доступным методом считается заколачивание несущих элементов в землю. Методика забивания столбов для забора насчитывает три различных способа:

при помощи кувалды;
с использованием «бабки»;
с применением копра.

Перед установкой нужно отметить места для будущих опор ограждения, учитывая, что расстояние между ними должно быть 2-3 м.

Забивание кувалдой

При помощи кувалды обустраивают невысокие ограждения на опорных столбах длиной до 1,5 м. В процессе забивания применяется деревянная прокладка между инструментом и стержнем. Забивающий опору человек, должен находиться над верхним краем столба, чтобы иметь возможность для удара и размаха. Прием вбивания при помощи кувалды – трудоемкий и требует большой физической силы. При использовании данного метода для установки свай, есть риск перекоса. Рекомендуется выполнять работу вдвоем: один придерживает трубу в вертикальном положении, второй забивает. Положение опорных элементов проверяется уровнем на каждом этапе монтажа.

Установка с использованием «бабки»

«Бабка» — самодельный механизм для забивания столбов в землю. Подходит для установки несущих элементов длиною до 3 м. изготовить инструмент можно следующим образом:

Берется труба длиной 1 м. Ее диаметр должен быть больше опоры, которая будет устанавливаться. Это необходимо для того, чтобы стержень свободно одевался на механизм.
На один конец механизма приваривается металлический круг и добавляются дополнительные элементы (обрезки металла, свинец) для утяжеления. Масса должна быть от 10-30 кг, что облегчит процесс вбивания в почву.
Для удобства в работе к противоположному концу «бабки» присоединяются стальные ручки длиной до 1,5 м.

В намеченное место устанавливается несущий элемент и на него надевается «бабка». За ручки механизм приподнимается вверх и с силой резко опускается. Во время удара труба скользит и за счет утяжеления вгоняется в почву. Механизм вбивания позволяет добиться точного нанесения ударов и разместить вертикально опру.

Монтаж при помощи копра

Копер – специальное устройство, позволяющее без усилия вбить опорный столб в землю или вытянуть его из нее. Чаще всего применяется в монтаже и демонтаже заборов. Принцип работы копровой установки заключается в следующем: прибор поднимает сваю, подносит к нужному месту и с силой загоняет ее в грунт. Погружение опорных элементов выполняется тремя методами:

ударное погружение;
вибропогружение;
виброзабой.

Строительная установка бывает ручной, несамоходной и самоходной. Для установки ограждающих конструкций применяется техника ручного типа. Для создания базового фундамента зданий используется более профессиональные модификации, позволяющие за короткое время сделать работу.

Забивка при помощи «бабки»

Если забор планируется легкой конструкции, но значительной высоты (от 1,5 до 3 метров), использование кувалды при забивании становится затруднительным мероприятием. В данном случае забить профильную трубу в землю под забор поможет специальное приспособление, называемое в народе «бабка».

Механизм устройства простой, собрать его может каждый из подручных материалов:

Основой «бабки» является метровая труба с внутренним диаметром чуть больше поперечного размера забиваемой опоры. Она должна легко одеваться на столб.

«Бабка» своими рукамиИсточник fb.ru

С одной стороны трубы приваривают круг из металла, а также, с целью максимального утяжеления конструкции, дополнительные металлические элементы. В идеале «бабка» должна весить от 10 до 30 кг. Чем тяжелее устройство, тем проще и быстрее забить стойку в землю.
При приварке металлического круга рекомендуется располагать круг не на конце трубы, а с углублением на несколько сантиметров внутрь. Полученный «стакан» заливают расплавленным свинцом. Эта процедура максимально утяжелит конструкцию.
Для удобства использования прибора к краю трубы без утяжеления приваривают две металлические ручки размером до 1,5 метров в длину.

Забивка столбов «бабкой»Источник ytimg.com

Технология забивки столбов бабкой проста. Опору устанавливают в нужное место. На верхнюю часть надевается «бабка». Забивать лучше вдвоем. За приваренные ручки механизм поднимают на высоту около полуметра и резко опускают, прилагая при этом определенные усилия. Труба опускается по опоре и посредствам свинцового утяжеления забивает столб в землю.

Видео описание

Как легко забить опору при помощи «бабки» вы увидите в видео:

С целью облегчения работы по забиванию, устанавливают высокую треногу, к которой подвешивают «бабку» на приваренный предварительно крюк. Регулируется работа механизма за счет использования канатов или цепи. Для забивания поднимают «бабку» канатом и резко отпускают. С треногой забить столб проще и быстрее. Затраты времени возникают лишь при устройстве треноги.

Забивка копром

Задача как быстро и легко забить столбы для забора, вне зависимости от финансовой составляющей, решается использованием копровой установки. Принцип работы и назначение конструкции – ударная техника для погружения в грунт свай, опор, столбов и т.д. При помощи копра забить опору в грунт, при этом выдержать ее вертикальность не составит труда.

Копровые установки могут применяться в разных вариантах. Ручные копры мобильные, относительно не тяжелые, но работать с ними человек не может в одиночку, нужен помощник на установку столба в начальное положение для забивания.

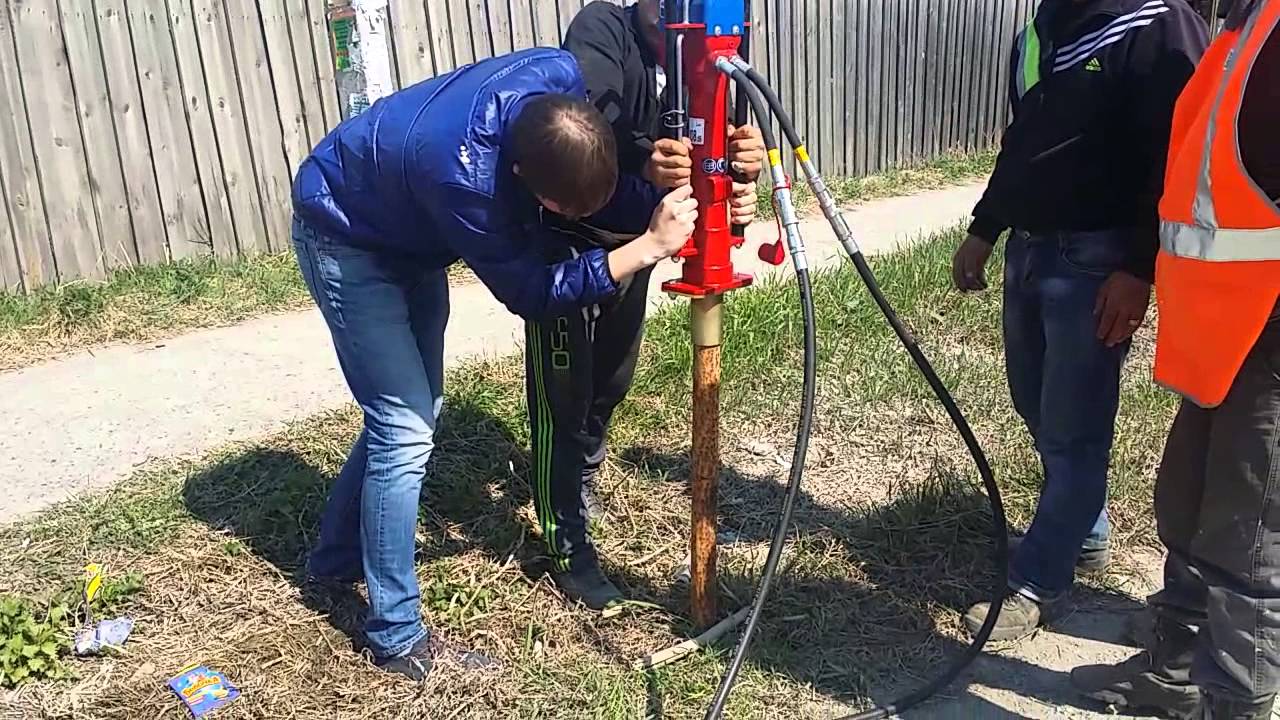

Забивание трубы копровой установкойИсточник ytimg.com

Механические самоходные копры – техника тяжелая. С ее помощью можно не только забивать столбы, но и перетаскивать опору к месту забивания, устанавливать ее в вертикальное положение до забивки, а также производить демонтаж старых ограждений.

Сроки забивания опор для забора с использованием копровой установки даже в больших объемах минимальные. Всего за одну смену можно установить столбы на ограждение, протяженностью более 100 метров по периметру. Но, стоит работа не дешево.

Зная все тонкости и нюансы, как забить трубы для забора своими руками, используя при этом подручные материалы, можно найти оптимальный способ забивки опор с учетом цены и предполагаемого качества работ. Прочность и надежность ограждения зависят от правильной установки, долговечность от производимых подготовительных работ, эстетичность – от точности забивки.

Коротко о главном

Для установки опорных столбов для ограды используются 3 способа: бетонирование, забутовка, забивание.

Забивание столбов для забора – эффективный метод устройства опор, экономичный, но трудозатратный.

К преимуществам относят быстрый монтаж, использование во многих типах грунтов. К недостаткам: недолговечность (до 10 лет) и трудоемкость.

Для легких декоративных или временных ограждений высотой до 1,5 м забивку производят с помощью кувалды, для ускорения процесса пользуются перфоратором (с применением специальной насадки).

Для высоких столбов (высотой до 3 метров) целесообразно забивать столбы при помощи «бабки», если необходимо смонтировать забор быстро и не учитывать финансовый вопрос, можно забить стойки копровой установкой.

Виды столбов опоры

Столбы опоры выполняются из самых разных строительных материалов. Это позволяет соорудить своими руками такой забор, который будет идеально гармонировать с архитектурой надворных построек и ландшафтным дизайном территории.

Процесс установки металлических заборных столбов Выбор того или иного варианта зависит от индивидуального вкуса хозяев участка, а также от их финансовых возможностей. Сегодня в продаже можно приобрести недорогие готовые столбы для забора, сделанные качественно и по современным технологиям. Самые популярные виды столбов для забора:

Бетонные. Их покупают готовыми или делают своими руками из качественной бетонной смеси. Процесс изготовления длителен. Преимущества варианта — долгий срок использования и сравнительная дешевизна.
Деревянные. Такие столбы требуют дополнительной обработки антисептиками, но при этом служат не больше 10 лет. За ними требуется постоянный уход: ежегодная покраска.
Металлические. Этот вариант имеет высокие показатели прочности и качества. Сверху такие трубы закрываются колпаками, которые препятствуют попаданию внутрь влаги.
Асбоцементные. Эти трубы не гниют со временем и отличаются прочностью.
Их недостаток состоит в сложности монтажа, который требует использования обхватов и хомутов при установке лаг.
Кирпичные. Такие опоры не теряют свою красоту и через десятилетия службы. Из-за большого веса, кирпичные столбы нуждаются в очень прочном фундаменте. Им также необходима перевязка. Малейшее несоблюдение технологии укладки может стать причиной потери забором эстетической привлекательности.

Способы установки столбов для забора своими руками
