Wi-fi антенна своими руками

Тестирование

Провёл первое тестирование biquad антенны в качестве облучателя 24дБ параболической антенны. Результаты меня вполне удовлетворили.

Мне также удалось получить связь на расстоянии 10 км используя только biquad соединённый с 30мВт RoamAbout Wi-Fi картой.

Некоторое, более детальное тестирование с многократными антеннами, включая biquad, показанный выше, указывает, что biquad имеет усиление 11-12дБ.

Друг имеет доступ к некоторому испытательному оборудованию антенны, и выполнил некоторые тесты на biquad, показанные на этой странице.

Диаграмма направленности biquad показанная ниже, показывает ширину луча ~50 градусов.

Тестирование антенны

Устройство создано, самое время проверить эффективность проделанной работы. Чтобы протестировать качество приема волнового канала, необходимо подключить антенну к ресиверу. Включите телевизор и приемник.

Откройте главное меню приставки, выберите автоматический поиск каналов. В среднем этот процесс займет всего лишь несколько минут. Найти каналы можно и вручную, но для этого придется вводить их частоту. Чтобы протестировать конструкцию Харченко для телевизора, достаточно просто оценить качество трансляции. Если каналы показывают хорошо, значит, работа выполнена правильно.

Как быть, если видны помехи? Поворачивайте телеантенну и следите за тем, улучшается ли качество картинки. Когда оптимальное расположение будет определено, просто зафиксируйте устройство. Естественно, что оно должно быть направлено в сторону ТВ вышки.

Биквадратные антенны Wi-Fi

Вайфай антенна, построенная по биквадратной схеме, сформирована заземленным рефлектором, излучателя вида восьмерки с прямыми (90 градусов) углами. Получается нечто, напоминающее ультрамодные очки с тонкой перемычкой посередине. Нижняя половина сажается на землю, верхняя — на сигнальную жилу кабеля РК – 50.

Правда, антенна для Вай фай будет размерами поменьше. Сторона квадрата по средней линии медной жилы излучателя равна 30,5 мм. Итак, восьмерка отстоит от рефлектора на 1,5 (половина длины стороны квадрата) см и параллельна пластине. В нашем случае плата гетинакса плоха тем, что сложно достать. Рефлектор – просто пластина проводящего электрический ток металла. Сгодятся жесть, сталь, алюминий. Учитывая размер излучателя, можно изготовить рефлектор Вай фай антенны, воспользовавшись лазерным компакт диском (DVD) 5,25 дюйма.

Биквадрат Харченко

Внутренний отражающий слой алюминия создан, чтобы лазерный луч не терял энергию на поверхности. Кроме того в центре имеется дырочка под N-коннектор. Осталось вскрыть защитную пластиковую оболочку, посадить отражающий слой на экран кабеля РК – 50

Обратите внимание: если N-коннектор не будет отстоять с излучателем на 1,5 см от рефлектора, условия приема ухудшатся. Необходимо добиться указанного положения, подкладывая тонкие металлические шайбы или по месту

Напоминаем: биквадратная восьмерка гнется от середины поворотом на 90 градусов. В точку вернутся оба конца кабеля ПВ1 1х2,5. Толщина проволоки составляет 1,6 мм диаметром, между центрами жилы сторона квадрата равняется 30,5 мм. Концы сажаются на экран коннектора, объединяются с рефлектором (компакт-диск), серединная часть послужит целям снятия сигнала. Диаграмма направленности устройства резко сужается, снабжена одним главным лепестком, который направим на источник сигнала. Если дело происходит в комнате, придется экспериментально найти отраженный луч, располагаемый практически в любом направлении.

Рефлектор защитит от соседских помех, усилит мощность. Блокирует эффект многолучевости, мало полезного приносящего аппаратуре. Самодельная антенна Вай фай принимает только из узкого сектора. Благодаря этому, соединим сетью дома, стоящие напротив, что было бы невозможно с поставляемой в комплекте точки доступа.

Рядом может стоять конденсатор, емкость служит целям компенсации коэффициента сжатия контура. Встроенная антенна невелика, бессильна образовать полноценное устройство приема радиоволн. Дефект нейтрализуется подстроечным конденсатором.

Элемент не нужен, потому что полноразмерная антенна для Вай фай роутера не нуждается в компенсации. Цепи включения самоделки рвите выше конденсатора. Выполняя монтаж, нельзя пользоваться типичным паяльником на 100 Вт. Сожжет электронные компоненты платы. Потребуется маленький паяльник, снабженный жалом-иглой, мощностью 25 Вт.

Вес компакт диска маленький, ветровая нагрузка невысокая, в противовес громоздкой конструкции и никого снизу не убьет падающей платой гетинакса. Рекомендуется избегать размещать изделия на солнце, но в нашем случае записанная информация не играет великой роли. При желании N-коннектор загерметизируйте, продлив срок службы паяного соединения. Используется специальный гель-компаунд, применяемый при монтаже печатных плат. Подобные выпускает компания Аллюр (Санкт-Петербург). Пару слов объяснят, как сделать Вай фай антенну своими руками мощнее.

Антенна 4G LTE для модема своими руками

Никогда русский человек при возможности сэкономить не откажется от этого. Если на даче или за городом, в квартире или коттедже низкая скорость Интернет, зачем покупать дополнительные устройства? Расскажем, как делается самая простая и дешевая внешняя антенна для 4g lte модема своими руками.

Характеристики внешних усилителей для модема

Антенны – это устройства для усиления сигнала. Они бывают разных типов:

• узконаправленные;
• секторные;
• всенаправленные.

Самые простые – всенаправленные. Они могут принимать и передавать сигнал во все направления с одинаковой интенсивностью. Примером может служить обычный четвертьволновой вибратор. Если говорить упрощенно, это обычный кусок провода, имеющий длину в четверть волны принимаемого сигнала.

Секторная способна ограничивать излучение в определенном секторе. Например, если за всенаправленной антенной поставить лист железа, то получится секторная антенна с сектором в 180*. Такой лист железа называется экраном.

Самая эффективная — направленная антенна, которая является частным случаем секторной. За счет подбора (конечно же точного расчета на самом деле) кривизны экрана можно получить узко направленный луч излучения радиоволны.

Двумя основными характеристиками любого приемо-передающего устройства являются чувствительность и коэффициент усиления. Чувствительность влияет на качество принимаемого сигнала, коэффициент усилений – передаваемого. Измеряются эти параметры в dBi. Чувствительность измеряется отрицательным числом, коэффициент усиления положительным. Чем больше модули этих чисел – тем лучше, тем качественней ваше устройство. Например, чувствительность в -75dBi хуже, чем -83dBi. Коэффициент усилений 11dBi лучше, чем в 6dBi. Чем выше эти параметры, тем больше дальность устанавливаемой связи.

Простая внешняя 4g антенна своими руками

Обычный собирающий фокусирующий внешний усилитель для модема продается в магазине и стоит денег.

Если у вас есть корпус от старого ПК (а их обычно жалеют выбрасывать и отвозят на дачу – вдруг пригодится), то вы можете сделать внешнюю направленную антенну 4g своими руками. Вам понадобится весь корпус, ножницы по железу и придется купить кабель USB для внешнего усилителя.

Описывать шаги не будем, их видно из чертежа.

И вот результат.

Можно упростить конструкцию.

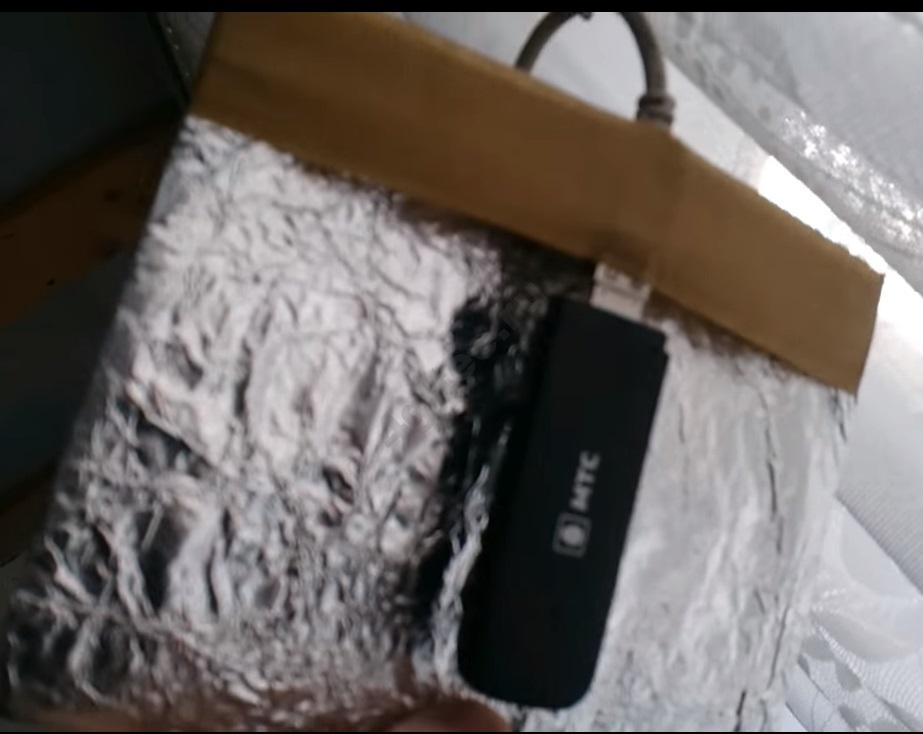

Если нет куска металла, возьмите плотный картон и обклейте его фольгой.

Если лень обклеивать, поищите на кухне среди посуды. Можно сделать вот такую антенну для 4g модема своими руками.

Спасибо пользователю Укшуйник, который не поленился выложить все чертежи.

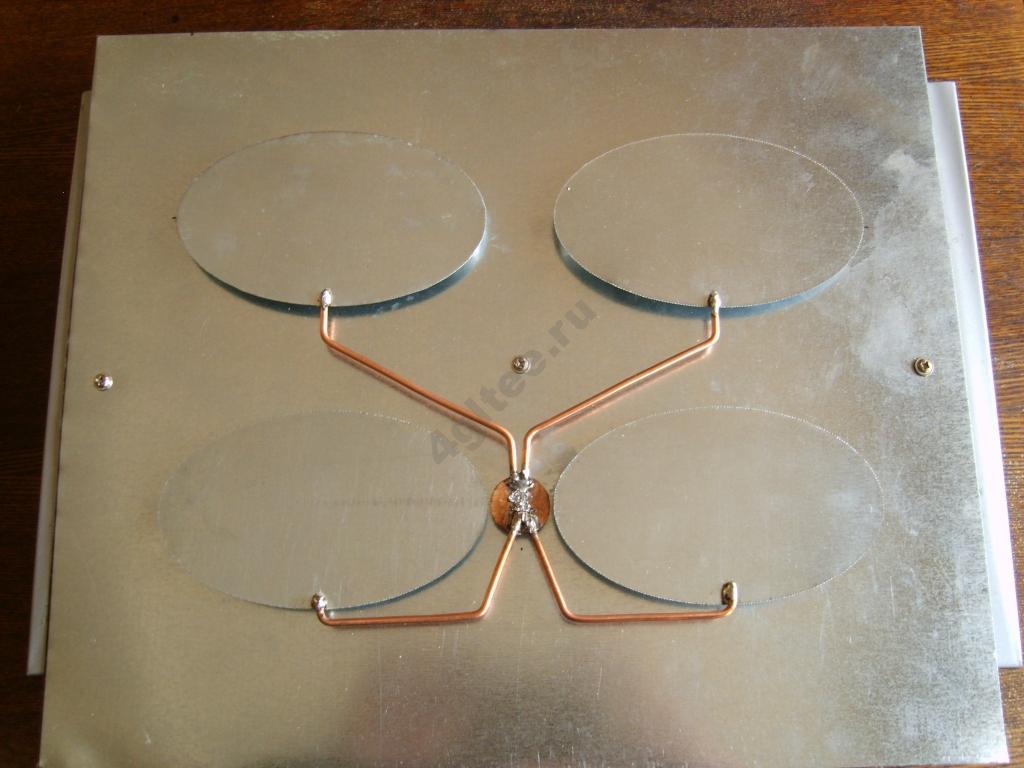

Панельная антенна 4g своими руками

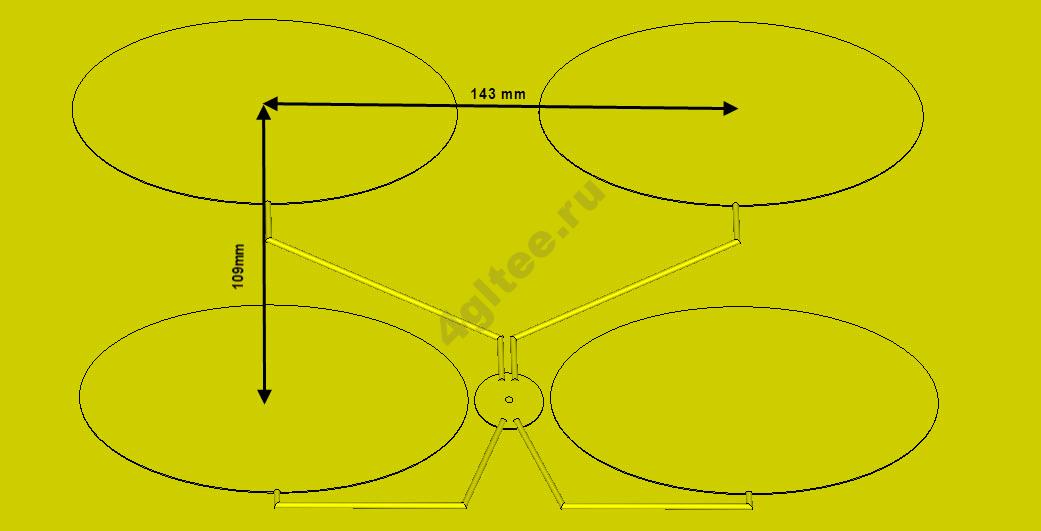

Для изготовления внешней самодельной антенны для модема 4g lte своими руками вам понадобится:

• Лист оцинкованного железа для панели размером 334мм*290мм и для четырех патчей, каждый из которых имеет размер 118мм*70.5мм.
• Моток медной проволоки диаметром 2 мм.
• Кусок медной фольги для вырезания пятачка диаметром 21 мм.
• Пенопласт под патчи.
• Клей для приклеивания патчей к пенопласту.

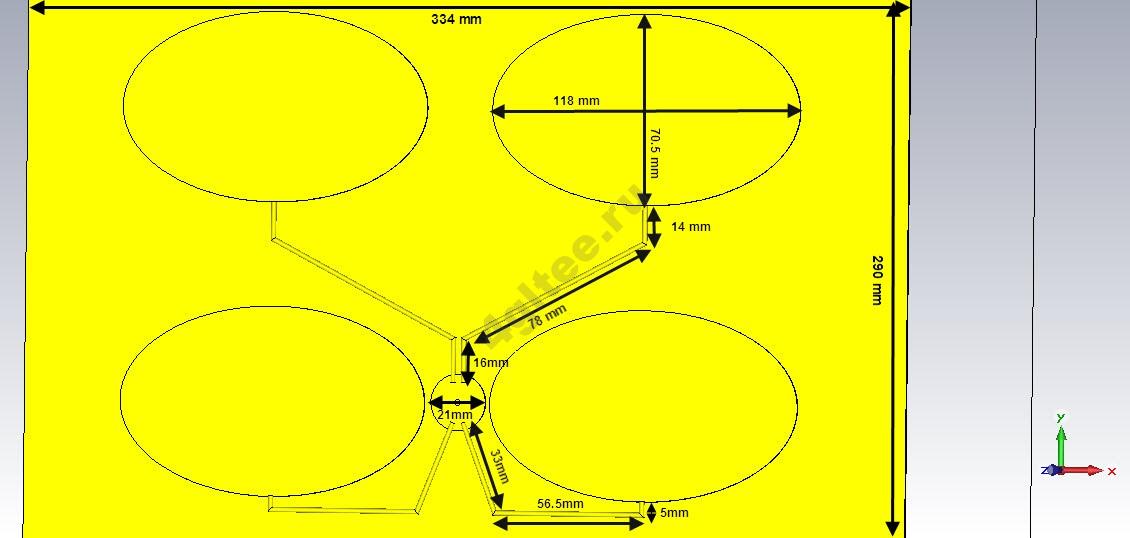

Все размеры внешнего устройства указаны на чертеже.

Сделайте чертеж внешнего усилителя на бумаге в натуральную величину, разложите патчи. Затем изогните проволоку и припаяйте ее к патчам. Высверлите отверстие для штекера кабеля в основании и припаяйте штекер. Затем вырежьте из пенопласта круги, приклейте их к основанию на места патчей. Сверху приклейте конструкцию.

Для использования такой внешней антенны для усиления 3g/4g сигнала своими руками модем должен иметь разъем для кабеля.

Антенна Харченко для 4g модема своими руками

Названо устройство по имени инженера, который первым придумал его. Это мощная внешняя антенна для usb модема 4g изготавливается своими руками, схему нужного варианта можно найти в Интернет. Мы приведем самый простой.

Все параметры рассчитываются в зависимости от частоты приема-передачи модема. Калькулятор можно найти здесь.

Понадобится медная проволока, лист алюминия толщиной 2мм. Сначала надо изогнуть проволоку таким образом, чтобы в середине ее стороны не касались. И припаять концы.

В центре пластины сверлится отверстие под кабель.

Затем на платине крепится проволока. Она не должна касаться рефлектора.

Расстояние 3,6 см.

Далее это крепится на кронштейн спутниковой тарелки или просто на палку.

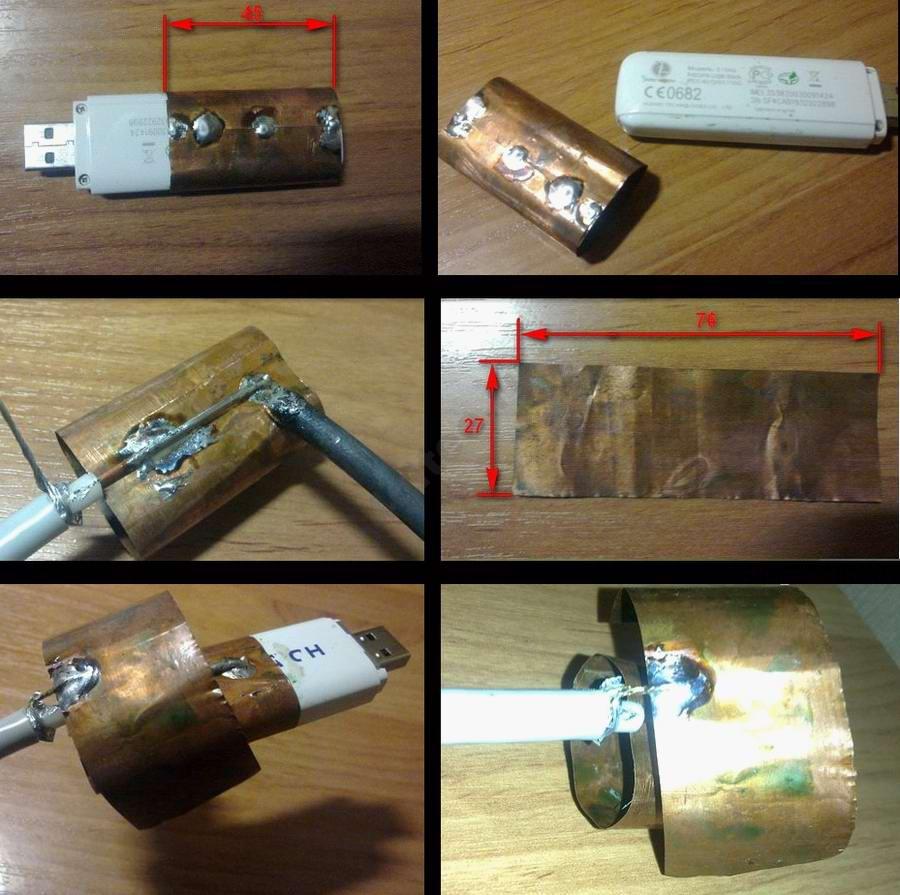

Если модем имеет разъем под усилитель, то осталось только подключить. Если нет, то его тоже надо подготовить своими руками. Нужна медная фольга для печатных плат. Обмотайте модем на 2/3. Припаяйте кабель. Сделайте второй слой. И закрепите.

Все готово!

Также вы можете ознакомиться с обзором антенн 4g Mimo и узнать, как настроить 4g на телефоне.

Изготовление рефлектора

Рефлектор представляет собой экран, расположенный за основной рамкой антенны. Для изготовления подойдет металлическая пластина или стеклотекстолит, используемый для печатных плат. Можно взять решетку, состоящую из металлических прутьев. Или можно сделать экран самостоятельно из плотной фольги, наклеенной на твердую основу нужного размера.

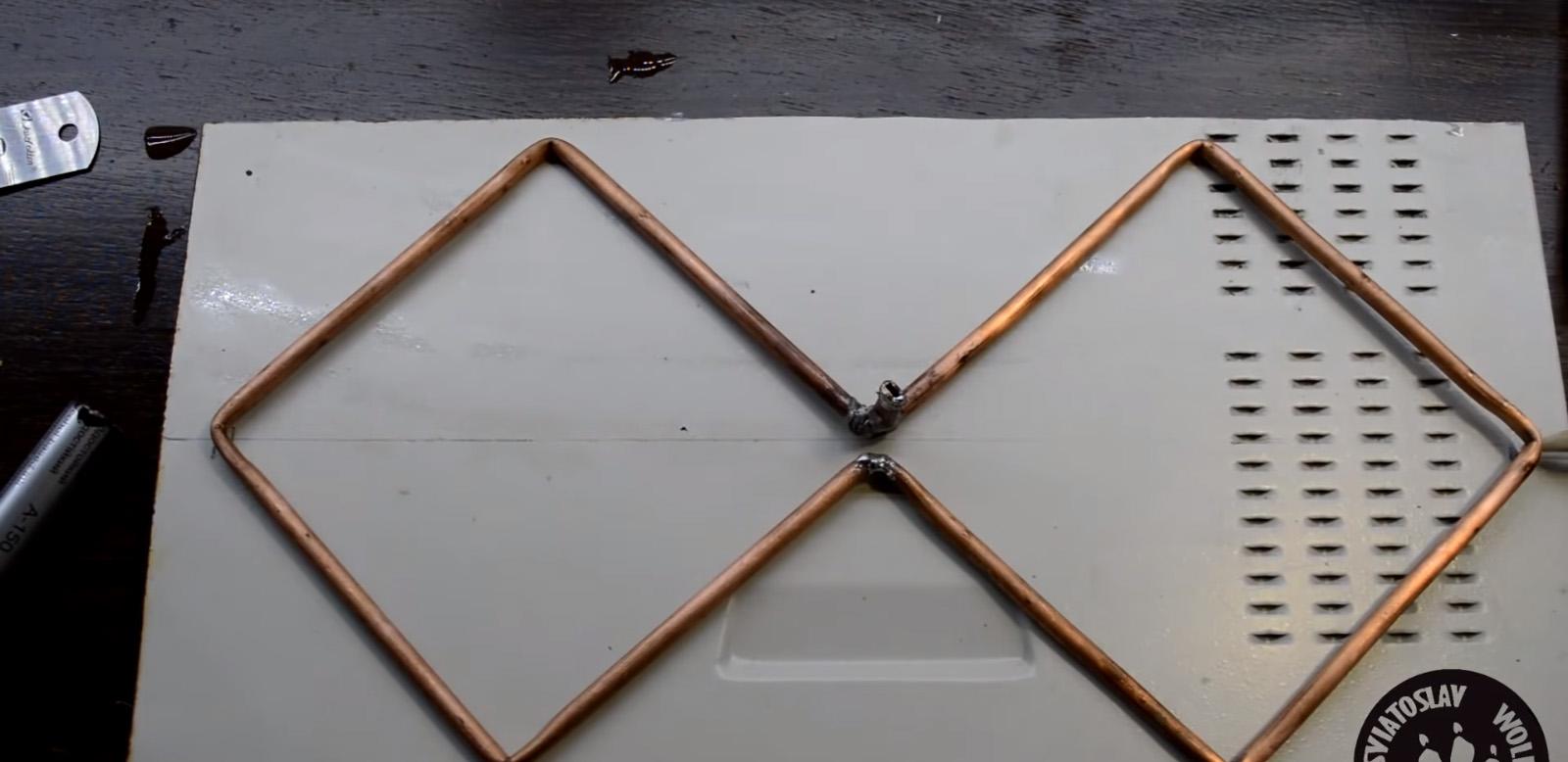

В данном примере экран сделан из стенки корпуса домашнего ПК.

К расположению рефлектора предъявляются следующие требования:

• расстояние между ним и приемником — ровно 1/7 часть длины принимаемой волны (на калькуляторе это значение D). Изготовьте диэлектрические проставки, с помощью которых соберите единую конструкцию;
• площадь активной (токопроводящей) поверхности рефлектора на 20 % больше площади телеантенны;
• приемник должен «лежать» внутри плоскости рефлектора.

В этом примере проставки сделаны из старых маркеров, которые стягиваются пластиковыми жгутами.

Рекомендуем полную пошаговую видеоинструкцию по изготовлению биквадрата с экраном:

Что понадобится для сборки цифровой антенны

Пользователи ошибаются, считая, что получить качественный сигнал в требуемом диапазоне можно путем использования обычного аналогового устройства. Для цифры антенна незаменима.

Но при выборе оптимальной модели для повышения качества сигнала на ТВ, приема большого числа каналов должны соблюдаться следующие требования:

1. Работа устройства исключительно на дециметровых диапазонах.
2. Приобретение фильтра защиты от LTE в случае поступления сигналов с помехами и мощного усилителя в дополнение, если телевышка от дома расположена далеко.
3. Правильный выбор направления при установке – в сторону телевышки, по оси электромагнитной волны с исходом от передающего центра во избежание искажения сигналов.
4. Взятие в учет параметров частотного диапазона в условиях местности, иначе мультиплекс в антенне не станет принимать доступные каналы.

Для сборки потребуется:

• медный провод (3 м в диаметре), площадь сечения с оболочкой – 6 мм 2, волновое сопротивление – 75 Ом;
• кабель (2, 2,5 мм в длину), чтобы доходил непосредственно до телевизора при подключении;
• острый нож;
• изолента;
• плоскогубцы;
• паяльник с канифолью и припоем;
• клеевой пистолет либо герметик.

Антенна Харченко для телефона

Выносная антенна направленного действия способна существенно увеличить возможности мобильного телефона и повысить качество связи при нахождении абонента в отдаленной местности. В продаже не всегда можно встретить наиболее подходящий вариант, поэтому лучшим выходом из положения становится антенна Харченко для сотовой связи, изготовленная из подручных материалов своими руками.

Наиболее доступный вариант представляет собой стандартную конструкцию, рассмотренную выше. Такая антенна размеры должна иметь исходя из конкретных условий эксплуатации. Все необходимые материалы продаются в хозяйственном магазине. Наиболее простые конструкции могут напрямую соединяться с кабелем и не требуют каких-либо специальных настроек.

Необходимо в первую очередь запастись медной проволокой, диаметром 2-3 мм. Можно взять изолированный провод и снять с него изоляцию. Если соединения будут производиться без пайки, потребуются специальные разъемы для антенн F-типа и соединители. Когда планируется две антенны Харченко соединить в параллель возможно понадобится рефлектор, который может быть жестяным или алюминиевым. Изоляция стыков выполняется с помощью термоусадочной трубки или изоленты. Для соединения методом пайки потребуется паяльник.

Медная проволока, подготовленная заранее, изгибается и превращается в зигзагообразную рамку, представляющую собой два ромба. Стороны каждого из них имеют длину 80 см, а общее расстояние между противоположными углами составит 226 см. Далее калькулятор антенны определяет точку соединения этих ромбов, как место соединения с кабелем. К данной точке припаивается кусок кабеля, размером 50 см, а к его противоположному концу накручивается разъем F-типа. Далее к разъему подключается основной кабель необходимой длины.

В некоторых случаях расчет антенны Харченко онлайн предполагает установку рефлектора, значительно усиливающего прием сигнала в определенной местности. Конструкция получается такая же, как антенна для т2, когда выполняется соединение между собой нижнего конца рамки и рефлектора через оплетку кабеля. С этой целью в рефлектор дополнительно вкручивается болт длиной 50 мм, к которому с помощью стяжки притягивается разъем F-типа. Предварительно к этому разъему припаивается кабель и рамка, расположенная на расстоянии свыше 40 мм. Таким образом, антенна Харченко для мобильного телефона, сделанная самостоятельно в наиболее простом варианте, готова к использованию.

Для непосредственного соединения приемного устройства с мобильным телефоном используется пигтейл, представляющий собой специальный провод. Один его конец соединяется с антенным кабелем, а другой – при помощи разъема с антенным гнездом телефона. В данном случае проблема рассчитать антенну отсутствует и какие-либо отдельные настройки не требуются, достаточно всего лишь наиболее оптимально расположить антенну, ориентируясь на качество принимаемого сигнала. Мачту с приемным устройством рекомендуется устанавливать, как можно ближе к дому, лучше всего возле окна, чтобы максимально уменьшить длину кабеля.

О параметрах антенн

Точное определение упомянутых выше параметров антенн требует знания высшей математики и электродинамики, но понимать их значение, приступая к изготовлению антенны, нужно. Поэтому дадим несколько грубые, но все же поясняющие смысл определения (см. рис. справа):

К определению параметров антенн

• КУ – отношение принятой антенной на основной (главный) лепесток ее ДН мощности сигнала, к его же мощности, принятой в том же месте и на той же частоте ненаправленной, с круговой, ДН, антенной.
• КНД – отношение телесного угла всей сферы к телесному углу раскрыва главного лепестка ДН, в предположении, что его сечение – круг. Если главный лепесток имеет разные размеры в разных плоскостях, сравнивать нужно площадь сферы и площадь сечения ею главного лепестка.
• КЗД – отношение принятой на главный лепесток мощности сигнала к сумме мощностей помех на той же частоте, принятой всеми побочными (задним и боковыми) лепестками.

Следует помнить, что КУ и КНД не обязательно взаимосвязаны. Есть антенны (напр. «шпионская» – однопроводная антенна бегущей волны, АБВ) с высокой направленностью, но единичным или меньшим усилением. Такие смотрят вдаль как бы сквозь диоптрический прицел. С другой стороны, существуют антенны, напр. Z-антенна, у которых невысокая направленность сочетается со значительным усилением.

Как сделать биквадрат на две частоты

Основной элемент устройства – медный провод, диаметром 3-5 мм. Тоньше брать не рекомендуется, поскольку на наружную антенну действуют ветровые нагрузки и осадки, а более толстая потребует пересчета геометрических размеров.

В основе расчетов – частоты каналов (мультиплексов). Как сделать расчет? Частоту сигнала требуется преобразовать в длину волны при помощи формулы:

λ= 300/f,

где f – частота сигнала в мегагерцах.

Длину волны вычисляют для каждого канала, а для дальнейших расчетов берут среднюю величину.

Длина стороны квадрата составляет четверть средней длины волны.

Номера каналов и, соответственно, их частоты, различаются в каждом регионе. Это сделано для уменьшения взаимных помех. Таблицы соответствия номера канала и частоты находятся в свободном доступе. Обычно в таблицах приведены значения верхней и нижней частот. Для расчетов берется среднее значение. В качестве примера рассмотрим расчет антенны для цифровых каналов (сокращенно ТВК) №32 и 36.

В соответствии с таблицей частоты каналов составляют:

• 32 канал – 558 – 566 МГц;
• 36 канал – 590 – 598 МГц.

Значения частот каналов для расчета:

• 32 канал – 562 МГц;
• 36 канал – 594 МГц.

Длина волны:

• 32 канал – 0,53 м;
• 36 канал – 0,50 м.

Средняя длина волны для расчета двухканальной антенны будет составлять 0,515 м (51.5 см).

Перед тем, как сделать антенну, провод нужно тщательно выровнять. Если он покрыт изоляцией (хб или стекловолокно), ее нужно снять

Обратите внимание, самодельная антенна выполняется из цельного отрезка проволоки

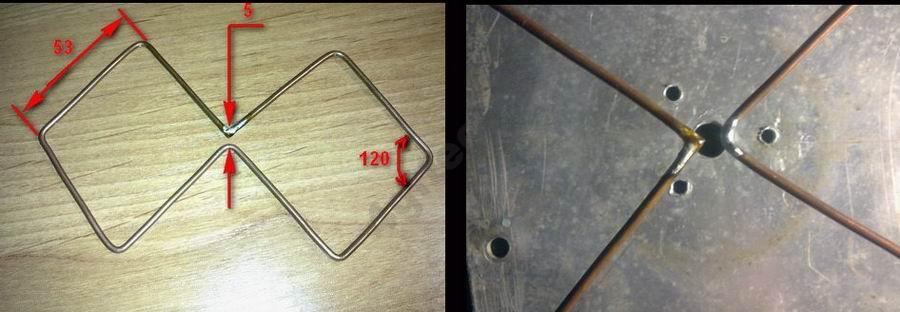

Длина стороны квадрата антенны Харенко составляет ¼ длины волны. Для приведенного выше примера это будет составлять 12.9 см

В углах квадратов провод изгибается под углом 90 гр. В местах подсоединения коаксиального кабеля расстояние между элементами составляет 10-15 мм.

Кабель разделывают по такой технологии:

1. На конце кабеля снимают наружную изоляцию на длину 50 мм.
2. Аккуратно расплетают оплетку и скручивают ее в жгутик.
3. На расстоянии 40 мм от конца кабеля подрезают внутреннюю изоляцию и освобождают центральную жилу.

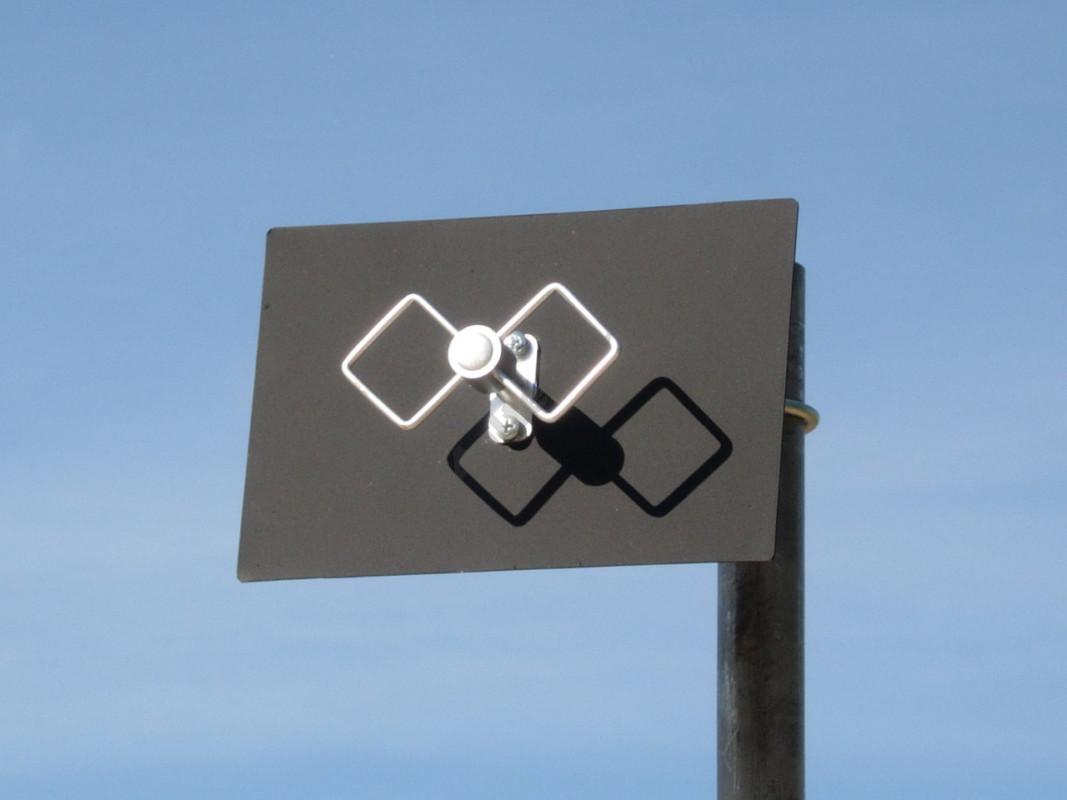

Готовую восьмерку через изоляционные стойки крепят к рефлектору – отражателю из металлической пластины. Этим достигается следующее:

• односторонняя направленность;
• увеличение помехозащищенности;
• увеличение коэффициента усиления.

Размер рефлектора должен быть несколько превышать бабочку по высоте и ширине. Расстояние от провода до рефлектора составляет 1/7 от средней длины волны сигнала, для нашего случая это 51.5/7=7.35 см.

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

С переходом на цифровое телевидение формата DVB-T2 часто встаёт вопрос, какую антенну выбрать? Предлагаем Вам собрать самую простую ДМВ ТВ антенну «биквадрат» своими руками, также она ещё называется антенна Харченко. Она собирается очень быстро с доступных материалов обладая при этом достойными характеристиками, сравнимыми с заводскими комнатными антеннами которые идут с усилителем.

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

Чтобы собрать ТВ-антенну биквадрат нам понадобится:

• Медная или алюминиевая проволока, диаметром 3-5 мм;
• Телевизионный коаксиальный кабель 75 Ом;
• Паяльник, олово, припой или флюс;
• Плоскогубцы;
• Изолента или пластиковые стяжки;
• Термопистолет с клеевым стержнем;
• Крышка от пластиковой бутылки (не обязательно).

Как сделать ТВ-антенну биквадрат для телевидения T2, пошаговая инструкция:

Шаг 1

Итак, берём медную или алюминиевую проволоку, лучше медную, так как она лучше паяется, для спаивания алюминия понадобится паяльная кислота или же флюс для пайки алюминия. На качестве приёма тип выбранного металла никак не скажется. Сгибаем его зигзагообразно как это показано на рисунке. Чтобы правильно выбрать длину каждой из сторон, существует формула в которую нужно вставить среднюю частоту вещания ваших станций, частоты приёма цифрового телевидения Вашего региона указаны на сайте цифрового ТВ в Вашей стране. Например, у нас в Киеве средняя частота вещания — 576 МГц, в Москве это 522 МГц.

Теперь вставляем эту частоту в формулу: 300000/ваша средняя частота/4 = сторона биквадрата в мм. Суть формулы: скорость света делим на среднюю частоту вещания = получаем длину волны. Для нормального приёма делим длину волны на 4 и получаем сторону биквадрата. В моём случае вышло 135 мм, значит внешние стороны биквадрата буду делать по 135 мм, а внутренние по 130 мм, так как по середине антенны должен быть зазор около 10 мм. То есть два квадрата в центре не должны перекрещиваться. Если Ваш провод в изоляции, то всю изоляцию снимать не обязательно, а только в центре, где будут припаиваться контакты от кабеля.

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

Шаг 2

Берём паяльник, желательно помощнее, например, на 100 Вт, флюс (лучше активный), и концы проволоки, в том месте где они сошлись спаиваем их (я начинал выгибать со средины антенны биквадрат и поэтому спайка будет в этом же месте), чтобы получился замкнутый контур.

Шаг 3

Теперь берём нужной длины коаксиальный антенный ТВ кабель, зачищаем конец кабеля, чтобы центральная жила выглядывала из изоляции на 1 см и столько же оплётки, главное при этом чтобы центральная жила не касалась оплётки, не было замыкания. Оплётку можно скрутить и залудить флюсом и припоем.

Припаиваем центральную жилу кабеля к средине антенны к одной из её сторон, а оплётку к другой стороне, как это показано на фото. Перед этим можно эти концы кабеля немного закрутить на проволоку, для более надёжного крепления.

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

Шаг 4

Можно в центр антенны, для большей надёжности вставить пластиковую крышку от бутылки, уложив в неё кабель и 4 исходящих луча антенны, прорезав в ней все необходимые углубления и отверстия и залить всё внутри крышки термоклеем. Кабель можно пустить вдоль одной из стенок антенны биквадрат притянув стяжками или изолентой.

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

Осталось приделать к другому концу кабеля штекер, воткнуть антенну биквадрат в приставку Т2 и пробовать принимать сигнал, при этом нужно подобрать место в квартире, где сигнал будет наилучшим и там повесить или поставить антенну.

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

Отметим, что антенна биквадрат должна быть расположена вертикально, то есть два квадрата должны находится друг над другом, а не рядом.

Забрать к себе:000

Похожие самоделки:

• Простая ТВ-антенна для цифрового телевидения за 5…
• ТВ-антенна из пивных банок
• Wi-Fi и 3G антенна из банки своими руками
• Витой кабель для зарядки смартфона своими руками
• Доработка радиоприёмника Retekess V115 и как выбрать…
• Простейший FM жучок на одном транзисторе своими руками
• Кабельный тестер (Cable Tracker), поисковик места…
• USB Wi-Fi адаптер из планшета своими руками
• Простой FM-УКВ конвертер для старого радиоприёмника…

Tags:DVB-T2, антенна, тв-антенна

Как увеличить скорость 4g LTE Йота? Как установить mimo антенну?

Купил модем йота, но скорости нет?
Что делать если интернет от Yota не хочет работать?
Сколько приходится платить за Йота, и на сколько это выгодно?

Если у вас низкая скорость 4g LTE от Йота в Томске, или в любом другом городе,то вам понадобится усилить сигнал , при помощи Mimo антенны.
Mimo антенна реально увеличивает сигнал в 10-15 раз, проверенно на собственном опыте.
Теперь йота стала работать стабильней, и лучше.

Что нужно чтобы увеличить сигнал:
1. MIMO антенна (усилитель интернет сигнала)
2. Коаксиальный кабель
3. Пигтейлы
4. Любой модем (Только не Йота)

Обсуждение

1. Народ, если кто хочет прикрутить Мимо антенну к модему йоты, то там разъемы MS 156, пигтейлы ищите для него. Спасибо Денису Кулькову за подсказку, а если у кого хуавей, то в комментариях уже ответ на пигтейлы дан.
2. Для тех, кто поведется на пример автора, как писал М. Горький “… дабы не было мучительно больно за бесцельно прожитые годы…” (в нашем случае – потраченные деньги. Итак, 4G от Yota – запомните эти значения: Yota работает в диапазоне LTE в двух поддиапазонах: Band3 (1800) и Band7 (2600). В городах это как правило В7, в пригороде В3. По В7 выше несущая частота и выше скорость передачи, по В3 всё означенное ниже, но лучше дальность. Модемы, которые вы будете покупать для Yotы должны поддерживать как минимум эти два поддиапазона в сегменте LTE и поддерживать антенны, сделанные по технологии MIMO (два разъема). Антенны которые вы будете покупать должны поддерживать диапазон частот 1700-2700 (ну на крайняк 1800-2600) и быть MIMO антеннами. Можно купить антенну без бокса и тянуть кабелями от антенны к модему. В этом варианте будут большие потери на кабеле и разъемах независимо от качества кабеля. Можно купить антенну с боксом и установить модем в эту коробку, соединив антенну с модемом пигтейлами, а модем соединить с роутером USB-кабелем – потери будут минимальны, но эти модемы не предназначены для работы при отрицательных температурах, поэтому зимой могут быть проблемы вплоть до выхода модема из строя. Вобщем, как-то так, если на пальцах. Другие операторы используют другие поддиапазоны.
3. из того, что Вы написали я взял 1700-2700,… но я брал под 3-4 г интернет от Йоты, Мегафона, билайна или МТС для Подмосковья. Я не знаю каким провайдером Вы будете пользоваться и на какой частоте он работает в регионе, где Вы будете ставить антенну, поэтому не смогу дать Вам точный ответ из-за недостатотчных исходных данный в вопросе. Вдруг Вас “унесет” на какой-нибудь Скайлинк?
4. Yota работает на Lte по FDD в Band 3 (1800) и Band 7 (2600), всё остальное – лишнее. Сейчас Пишу с дачи: ZyXEL 4g III, Huawei E3372, Agata 2×2 MIMO Box (1700-2700). Тут даже любой 3G с огромным трудом и только в некоторых местах, а у меня 5Мбит/сек. легко.
5. Всё верно, коллега! А для подогрева модема зимой можно использовать простой подогреватель на 12 вольт, сейчас таких полно.

О дальности действия вай фай антенн

При количественной оценке дальности распространения радиосигнала используется формула для вычисления коэффициента усиления Ку = Ко*10*log(A1/A0), где Ко – коэффициент ослабления, возникающий вследствие поглощения мощности волны различными препятствиями (бетон, дерево, вода, железо и т.д.), А1, А0 – амплитуда принятого и излученного сигнала, соответственно.

Следует заметить, что теоретические расчеты – довольно трудоемкая вещь, которая подразумевает предварительное построение карты, диаграмм направленности и ввода коэффициентов всех материалов. Поэтому замеры лучше всего производить эмпирически, добиваясь максимального показателя коэффициента усиления. Кстати, многие источники говорят, что сигнал 2,4 ГГц при использовании биквадрата можно усилить так, что дальность передачи данных будет достигать 25 км. Это утверждение не является верным, самое большое расстояние, на которое удается передать информацию, составляет около 5 км.

Как видно из описания, антенна Харченко для Wi Fi-роутера — довольно простой в изготовлении самодельный биквадрат, который может в значительной мере помочь там, где необходимо усилить слабый сигнал. Главное при изготовлении такой конструкции — внимательность и точность.

https://youtube.com/watch?v=cDzPGCnxLmg

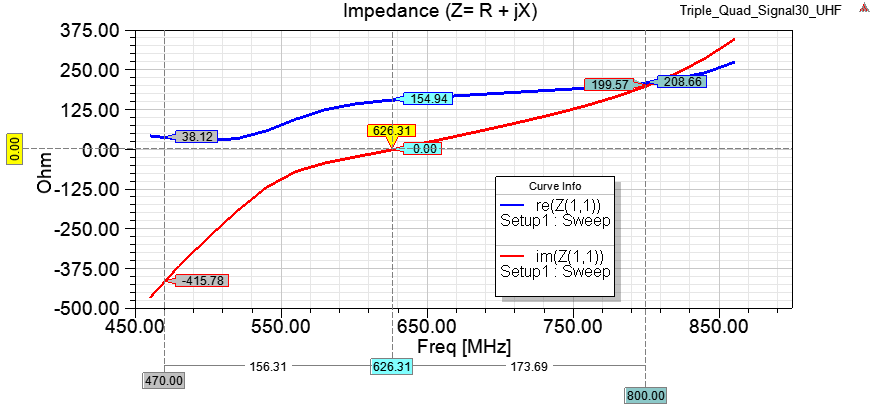

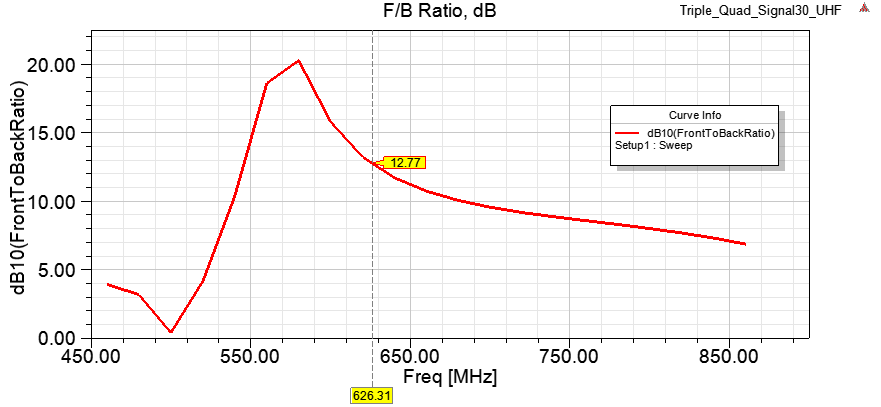

Тройной квадрат на ДМВ ТВ (DVB-T2)

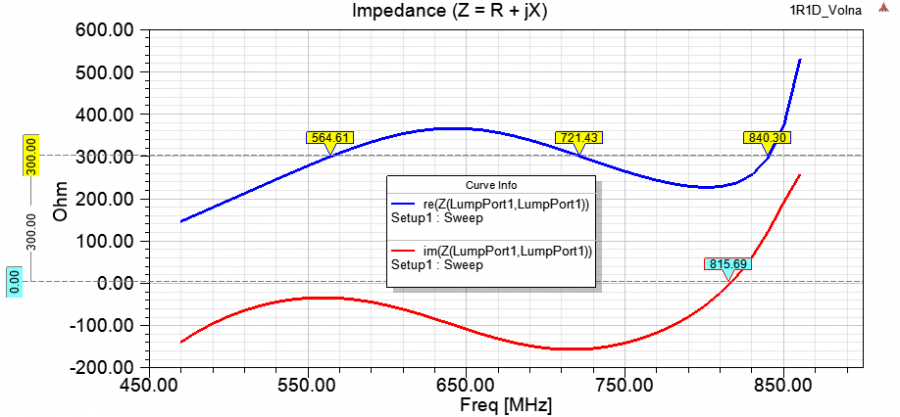

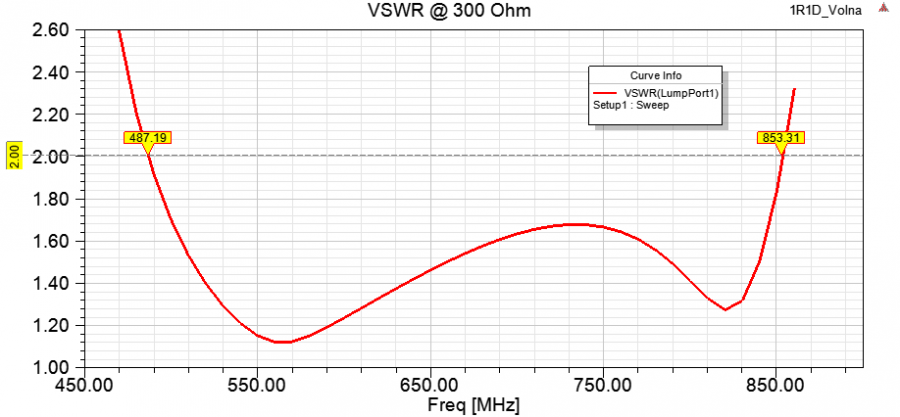

Промышленно такая антенна производится под маркой „Сигнал 3.0“. Заявленный диапазон по КСВ<1.5 равен 470-862 МГц, усиление до 14 dB (16 dBi??)Проведем упрощенную симуляцию в HFSS (без пластиковых проставок и без закругления углов, это немного сдвинет резонансную частоту, но точное значние нам сейчас не интересно). Директорная рамка имеет разрыв 1 мм.Как и ожидалось, антенна имеет единственный резонанс (примерно на 626 МГц), Ra=150 Ом. При питании через ССУ 2:1 на кабель 75 Ом можно получить КСВ=1 на этом канале (примерно 40-ый канал), а КСВ<2 получится в диапазоне 562-737 МГц.Снизу как и все квадраты, реактивность набирается очень быстро, а Ra падает тоже очень быстро. КСВ150>6 уже при 535 МГц, а на 470 МГц КСВ150=35Направленность на резонансной частоте 6.88 dBi, F/B=12.77 dBИзготовить ССУ 2:1 на ДМВ диапазон крайне сложно, поэтому производитель даже не пытался.Антенна комплектуется печатным эквивалентом полуволновой петли, которая работает как трансформатор 4:1, но только когда электрическая длина петли L/2. Такое ССУ по определению узкополосное (одноканальное). При нагрузке на 75 Ом, входное сопротивление такого ССУ 300 Ом. Но производитель укомплектовал антенну кабелем 50 Ом (хотя телевизоры и тюнеры все 75 Ом). Возможно производитель посчитал что 200 ближе к 150 чем 300, и для уменьшения отражения на границе антенна<->кабель пожертвовал дополнительным отражением на границе кабель<->телевизор.При нагрузке 300 Ом (платы симметризации или усилители типа SWA/PAE/ALN) антенна имеет КСВ около 2 в диапазоне 616-750 МГц.При нагрузке 75 Ом (четвертьволновый трансформатор, как в схемах Сотникова) антенна сильно рассогласована везде, но в узком участке 577-608 МГц КСВ опускается до 2.Направленность излучения вперёд на уровне 6.7 dBi антенна сохраняет от 540 до 860 МГц.На частоте 500 МГц F/B падает до 0 (и вперёд и назад излучается по 5.2 dBi)Такая антенна по сложности изготовления и по стоимости превышает 3-элементный волновой канал „Волна-1“ розничной стоимостью $3.5А по электрическим характеристиками существенно проигрывает ей
