Как добыть биогаз в домашних условиях

Специфика получения биогаза

Биогаз образуется в результате брожения биологического субстрата. Его разлагают гидролизные, кислото- и метанообразующие бактерии. Смесь вырабатываемых бактериями газов получается горючей, т.к. содержит большой процент метана.

По своим свойствам она практически не отличается от природного газа, который используется для промышленных и бытовых нужд.

При желании каждый владелец дома может приобрести биогазовую установку промышленного изготовления, но это дорого, а окупаются вложения в течение 7-10 лет. Поэтому имеет смысл приложить усилия и сделать биореактор своими руками

Биогаз – экологически чистое топливо, а технология его получения не оказывает особого влияния на окружающую среду. Более того, в качестве сырья для биогаза используют отходы жизнедеятельности, которые нуждаются в утилизации.

Их помещают в биореактор, где происходит переработка:

• в течение некоторого времени биомасса подвергается воздействию бактерий. Срок брожения зависит от объема сырья;
• в результате деятельности анаэробных бактерий выделяется горючая смесь газов, в состав которой входят метан (60%), углекислый газ (35%) и некоторые другие газы (5%). Также при брожении в небольших количествах выделяется потенциально опасный сероводород. Он ядовит, поэтому крайне нежелательно, чтобы люди подвергались его воздействию;
• смесь газов из биореактора очищается и поступает в газгольдер, где хранится до момента использования по назначению;
• газ из газгольдера можно использовать точно так же, как природный. Он поступает к бытовым приборам – газовым печам, отопительным котлам и т.п.;
• разложившуюся биомассу необходимо регулярно удалять из ферментатора. Это дополнительные трудозатраты, однако усилия окупаются. После брожения сырье превращается в высококачественное удобрение, которое используют на полях и огородах.

Биогазовая установка выгодна для владельца частного дома только в том случае, если у него есть постоянный доступ к отходам животноводческих ферм. В среднем из 1 м.куб. субстрата можно получить 70-80 м.куб. биогаза, но выработка газа идет неравномерно и зависит от многих факторов, в т.ч. температуры биомассы. Это осложняет расчеты.

Биогазовые установки идеально подходят для фермерских хозяйств. Отходы жизнедеятельности животных способны дать достаточно газа для полноценного обогрева жилых помещений и хозяйственных построек

Чтобы процесс получения газа был стабильным и непрерывным, лучше всего строить несколько биогазовых установок, а субстрат в ферментаторы закладывать с разницей во времени. Такие установки работают параллельно, а сырье в них загружают последовательно.

Это гарантирует постоянную выработку газа, благодаря чему можно добиться его непрерывного поступления к бытовым приборам.

В идеале биореактор должен подогреваться. Каждые 10 градусов тепла увеличивают выработку газа вдвое. Хотя обустройство подогрева требует вложений, это окупается большей эффективностью конструкции

Самодельное биогазовое оборудование, собранное из подручных материалов, обходится гораздо дешевле установок промышленного производства. Его эффективность ниже, но вполне соответствует вложенным средствам. Если есть доступ к навозу и желание приложить собственные усилия для сборки и обслуживания конструкции, это очень выгодно.

Использование биогаза

Высокое содержание метана (около 70%) делает биологический газ горючим. Отходы, которые остаются после переработки сырья, можно использовать для удобрения – они обладают отличными характеристиками и совершенно безопасны в биологическом смысле.

Возможности применения биогаза чрезвычайно широки. Посредством специальных когенерационных установок его можно превращать в электричество и источник тепловой энергии, при этом электро-ресурс подавать в общую сеть, а тепло использовать для обогрева:

• Зданий производственного назначения;
• Жилых домов;
• Помещений, где содержатся сельскохозяйственные животные.

Биологический газ в мировой энергетике

Статистика утверждает, что в мировой энергетике доля биологического газа, полученного из отходов сельскохозяйственного производства, составляет почти 12%, хотя изначально идея его производства и использования не имела целью получение значительной коммерческой выгоды.

И по сей день большой объем биологического сырья, которое используется для получения энергии, не относится к категории коммерческих продуктов и официальной статистикой совсем не учитывается.

Если говорить о странах Евросоюза, то доля биоматериалов в энергетике в общем доходит до 3%, при этом:

• Австрия — это 12% от объема национальной энергетической индустрии;
• Швеция — до 18%;
• Финляндия – около 23%.

Как увеличить выход

Поскольку производителями метана являются метаногены, то чтобы увеличить выход газа, необходимо создать максимально комфортные условия для этих микроорганизмов.

Этого можно достичь лишь комплексно, влияя на все этапы от сбора и подготовки навоза до сброса отработанного материала и способов очистки газа.

Метаногены не могут эффективно переваривать твердые фрагменты, поэтому навоз/помет, а также другие органические вещества, такие как подстилка, скошенная трава и прочие необходимо максимально измельчать.

Чем меньше размер крупных фрагментов, а также чем меньше их процентное содержание, тем больше материала может быть переработано бактериями

Кроме того, очень важно достаточное количество воды, поэтому навоз или помет обязательно разводят водой до определенной консистенции

Должен быть соблюден баланс между метаногенами и бактериями, разлагающими органику на простые составляющие, в особенности расщепляющими жиры.

Если же будет избыток бактерий, разлагающих органику, то доля углекислого газа в биогазе резко возрастет, из-за чего после очистки готового продукта будет заметно меньше.

В неподвижном состоянии содержимое биореактора расслаивается по плотности, из-за чего лишь часть метанообразующих микроорганизмов получает достаточное количество питания, поэтому необходимо периодически перемешивать помет/навоз в биореакторе.

Образующийся в итоге ил обладает более высокой плотностью, чем водный раствор навоза, поэтому оседает на дно, откуда его необходимо удалять, чтобы освободить место для новой партии экскрементов.

Биогазовые установки для дома – купить или же сделать самому?

Если крупные фермеры могут себе позволить купить биогазовую установку созданную в промышленных условиях, то мелкие предприятия, а уж тем более частные домовладельцы скорее смогут не купить, а смонтировать своими руками менее мощные установки, функционирующие по тому же методу, из подручного материала. Но сперва необходимо понять, каких именно размеров, а главное какого типа установку вы хотите получить на своем участке.

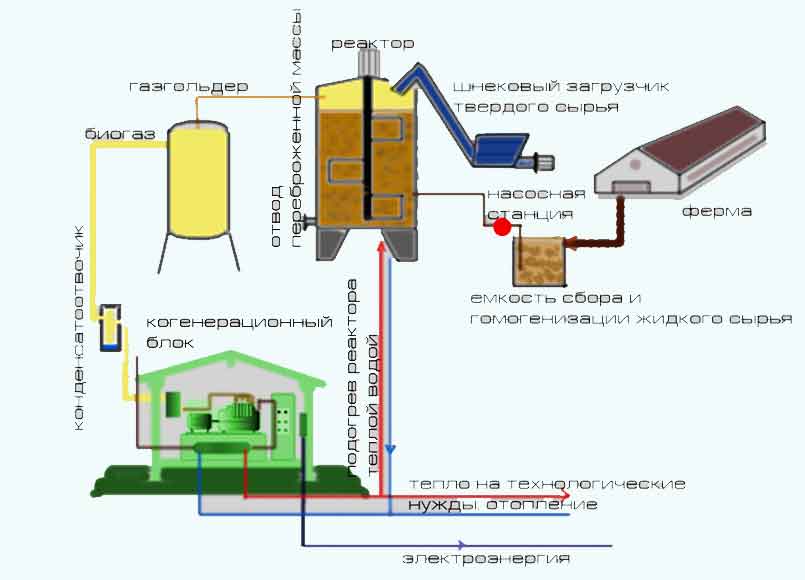

Схема установки для получения биогаза для предприятий, ферм

Типов установок, как и видов брожения органических веществ всего два – с поступлением воздуха (аэробный) и без него (анаэробный). При аэробном брожении в процессе распада биомасс водород окисляется до воды, а углерод – до углекислого газа. Причем в этот момент выделяется большое количество тепловой энергии – бродящая биомасса сильно нагревается.

При анаэробном брожении 60-70 % углерода превращается в метан, а оставшаяся его часть – в водород, углекислоту и азот. Для сжигания метана хорошо подходит обычная газовая конфорка.

Биогазовый заводик у колхозного амбара

Аэробный метод получения энергии легче и проще анаэробного. Он не требует производства герметичных бродильных камер и контроля. Аэробные установки называются БТС (биотермические станции). А анаэробные – БЭС (биоэнергетические или биогазовые станции). В качестве сырья для брожения годятся любой органический сельскохозяйственный продукт. Одна израильская компания, например, представила компактную установку по добыванию биогаза, функционирующую исключительно на фруктовых и овощных очистках.

Плюсы и минусы биологического способа

Проектирование биогазовых установок — этап ответственный, поэтому перед принятием окончательного решения лучше взвесить все «за» и «против» этого метода.

К достоинствам такого производства относится:

1. Рациональная утилизация органических отходов. Благодаря установке можно пустить в дело то, что в другом случае осталось бы просто мусором, загрязняющим окружающую среду.
2. Неистощимость сырьевых запасов. Природный газ и уголь рано или поздно закончится, однако у тех, кто имеет собственное хозяйство, необходимые отходы будут появляться постоянно.
3. Небольшое количество углекислого газа. Он выделяется в атмосферу при использовании биогаза, однако диоксид углерода не может негативно повлиять на экологическую обстановку.
4. Бесперебойная и эффективная работа биогазовых установок. В отличие от солнечных коллекторов или ветряков, производство биогаза никак не зависит от внешних условий.
5. Снижение риска благодаря использованию нескольких установок. Крупные биореакторы всегда большая угроза, но ее можно устранить, если сделать систему из нескольких ферментеров.
6. Получение высококачественного удобрения.
7. Небольшая экономия энергоресурсов.

Еще один плюс — возможная выгода для состояния почвы. Некоторые растения высаживают на участке специально для получения биомассы. В этом случае можно выбрать те из них, что способны улучшить качество грунта. Пример — сорго, снижающее его эрозию.

Каждый вид альтернативных источников имеет свои недостатки. Биогазовые установки не исключение. Минусом является:

• повышенная опасность оборудования;
• энергозатраты, требующиеся для переработки сырья;
• незначительный выход биогаза из-за небольшого объема домашних систем.

Сложнее всего сделать биогазовую установку, предназначенную для самого эффективного, термофильного режима. Расходы в этом случае обещают быть серьезными. Такое проектирование биогазовых установок лучше возложить на профессионала.

Импортозамещение

Ранее, когда многие комплектующие биореактора были в основном импортными (из Швейцарии, Франции и т.д…) рентабельность биогазовой заправки автотранспорта была положительной только для крупных ферм и животноводческих комплексов. Теперь-же в производстве реакторов биогаза компании “АгроБиоТех” применяются недорогие комплектующие исключительно российского производства, что делает  биогазовые мини-АГНКС  рентабельными и быстроокупаемыми даже в небольших фермерских хозяйствах (от 10 голов КРС и более)!

Полностью подготовленный биометан для заправки автомобилей может компремироваться (сжиматься) предлагаемыми нами компрессорами природного газа для заправки баллонов автомобилей, тракторов и другой подвижной техники.

Предлагаем несколько типовых вариантов биогазовой заправки в зависимости от размера фермерского хозяйства (количества голов крупного рогатого скота, свиней, птиц).

ТАБЛИЦА С ТИПОВЫМИ ВАРИАНТАМИ БИОГАЗОВОЙ ЗАПРАВКИ

Дополнительные преимущества биогазового комплекса:- в отличие от природного газа Вам не нужно оплачивать услуги местной газовой службы по прокладке газопровода, строительству ГРПШ (газораспределительного шкафа), проектированию, врезке и подключению к газовой магистрали, что в сумме может составлять от 200 до 500 тыс руб и даже выше…- независимость от тарифов на газ и пропан от естественных монополий (Газпрома, энергосбыта и т.д…)- независимость от цен на бензин- предлагаемая нами биогазовая установка практически не требует дополнительных вложений во время ее эксплуатации- выход метана на расчетную производительность происходит уже на 10-й день за счет термофильного процесса размножения бактерий в среде повышенного давления в биореакторе (запатентовано компанией Агробиотех).- экономия на утилизации отходов жизнедеятельности фермы (отсутствие штрафов со стороны надзорных органов за загрязнение почвы земель сельскохозяйственного назначения  нитратами, цинком, бактериями группы кишечной палочки и т.д….)- получение из субстрата первоклассного жидкого удобрения под собственным брендом! из 1 тонны субтрата получается примерно 1 тонна удобрения (или около 5 000 – 10 000 рублей дохода с 1 тонны).

Чтобы мы смогли произвести предварительные расчеты и подбор оборудования для вашего проекта биогазовой заправки, просим заполнить и прислать эту анкету.

Что такое биометан

Газ, полученный в результате разложения навозной биомассы, является аналогом природного газа. Он почти в 2 раза легче воздуха, поэтому всегда поднимается вверх. Этим объясняется технология производства искусственным методом: вверху оставляют свободное пространство, чтобы вещество могло выделяться и накапливаться, откуда его потом выкачивают насосами для использования в собственных нуждах.

Метан сильно влияет на возникновение парникового эффекта – гораздо больше, чем углекислый газ – в 21 раз. Поэтому, технология переработки навоза – не только экономичный, но и экологичный способ утилизации отходов животноводства.

Биометан используют для следующих потребностей:

приготовления пищи;

в двигателях внутреннего сгорания автомобилей;

для отопления частного дома.

Биогаз выделяет большое количество тепла. 1 кубический метр равноценен сгоранию 1,5 кг каменного угля.

Как получают биометан

Получить его можно не только из навоза, но и водорослей, растительной массы, жира и других животных отходов, остатков переработки сырья рыбных цехов. В зависимости от качества исходного материала, его энергетической емкости, зависит конечный выход газовой смеси.

Минимально получают от 50 кубометров газа с тонны навоза крупного рогатого скота. Максимально – 1 300 кубометров после переработки животного жира. Содержание метана при этом – до 90%.

Один из видов биологического газа – свалочный. Он образуется при разложении мусора на загородных свалках. На Западе уже есть оборудование, которое перерабатывает отходы населения и превращает их в топливо. Как вид бизнеса – это неограниченные ресурсы.

Под его сырьевую базу попадают:

пищевая промышленность;

животноводство;

птицеводство;

рыбный промысел и перерабатывающие комбинаты;

молокозаводы;

производство алкогольных и слабоалкогольных напитков.

Любая промышленность вынуждена утилизировать свои отходы – это дорого и нерентабельно. В домашних условиях при помощи небольшой самодельной установки можно решить сразу несколько проблем: бесплатное отопление дома, удобрение земельного участка высококачественным питательным веществом, оставшимся от переработки навоза, освобождение места и отсутствие запахов.

Биогазовая установка для частного дома

В связи с тем, что в личном подсобном хозяйстве, количество образующихся органических отходов и продуктов деревообработки и переработки сельскохозяйственных культур, ограничено, то в качестве основного и единственного источника энергии, вне зависимости от направленности (тепловая, электрическая, газ), биогазовые установки рассматривать не целесообразно.

К тому же, необходимо учитывать, что при работе подобных устройств, выделяется целая группа прочих газов (сероводород, аммиак и т.д.), которым свойственен специфический неприятный запах, что требует выполнять монтаж установки на некотором удалении от жилых помещений.

Конструктивно, подобная установка может выглядеть следующим образом:

• Главный элемент — это реактор, в качестве которого выступает емкость, соответствующая объемами сырья. Емкость может быть установлена в различном исполнении (подземная, наземная и частично заглубленная конструкция).
• В емкости должны быть предусмотрены загрузочный люк, отводная труба или штуцер для отвода газа, люк для удаления переработанного сырья (может совмещаться с загрузочным) и механизм перемешивания, при необходимости. Монтируемые узлы и элементы должны герметично закрываться и держать определенное давление.
• К штуцеру отводной трубы подсоединяется отводящий трубопровод, на котором устанавливается запорный вентиль и манометр, для контроля за давлением получаемого газа.
• При необходимости, может быть установлен электрический привод на мешалке установки, а также насос и транспортер в системах подачи сырья.

Правила удаления засохших загрязнений

При устранении засохшей шпаклевки необходимо принимать во внимание тип покрытия кафеля – глянцевый или матовый. Глянцевый кафель не терпит жестких абразивов, его легко поцарапать порошками и щетками

Поэтому методы нужно выбирать максимально щадящие – вначале попробуйте оттереть грязь влажной губкой с моющим средством.

Если это не поможет, воспользуйтесь мягкой щеткой или обратной стороной губки для мытья посуды.

Матовая и рельефная плитка не предъявляет строгих требований к способам очистки засохшей затирки. Разрешается применять щетки и кислотные смывки, но в пределах разумного. Химические препараты не должны содержать веществ, способных навредить кафельному покрытию – информацию следует поискать в инструкции.

Перед использованием абразивных средств межплиточное пространство следует оклеить малярным скотчем.

Избежать следов затирки при укладке кафеля практически невозможно. Но вполне реально минимизировать площадь загрязнений, предпринимая такие меры:

• наклеить по периметру всех стыков малярную ленту или скотч, который защитит поверхность кафеля от грязи;
• укрыть соседние участки целлофановой пленкой, не забывая про пол и сантехнику.

Предлагаем ознакомиться Завязать платок как галстук на шее

Приклеивать скотч нужно так, чтобы его края плотно прилегали к поверхности плитки и друг к другу. Это исключит протекания замазки и позволит обработать швы с высокой точностью и четким контуром.

Можно использовать сразу несколько фиксирующих средств – проклеить периметры малярной лентой, а места стыков заклеить скотчем и закрепить мебельными скобами.

Создание установки для биогаза из навоза в домашних условиях

Для конструирования установки по переработке навоза в биогаз вам понадобится:

• герметично закрывающая емкость (из металла, бетона, пластика) объемом не меньше одного кубометра;
• крышка для реактора с герметичным узлом прохода для ручки мешалки;
• материал для теплоизоляции днища (играет роль системы подогрева);
• ручная мешалка из подручных материалов (можно использовать лопату или винтовой шнек);
• патрубки для подачи/вытяжки субстрата и для вывода биогаза.

В процессе строительства вам могут понадобиться дополнительные материалы: трубы, фильтры, клапаны. Все это можно найти в строительном магазине. Конструкция довольна проста, и вы сможете усовершенствовать ее по мере возведения.

Советы по самодельному изготовлению

Самое важное правило – отсутствие кислорода в реакторе. При его наличии может произойти взрыв. Для того чтобы крышку реактора не сорвало высоким давлением, необходимы противовесы, защитные прокладки между резервуарами и крышками

Для того чтобы крышку реактора не сорвало высоким давлением, необходимы противовесы, защитные прокладки между резервуарами и крышками.

На участке перед установкой оборудование необходимо:

• правильно выбрать место (желательно, как можно дальше от жилого дома)
• рассчитать ежедневные объемы образуемого навоза
• выбрать местоположение для труб (отгрузочных, погрузочных, конденсирующих влагу)
• найти место для отходов навоза
• выкопать котлован
• приобрести емкость для резервуара и закрепить ее на дне котлована
• загерметизировать все места стыков
• сконструировать люк для осмотра реактора (между люком и реактором обязательно поставить прокладку)

Если установка происходит в холодном климате, то обязательно стоит продумать способы её нагрева.

Завершающим этапом постройки считается проверка оборудования на герметичность.

Делаем установку из пластиковой бочки

В качестве эксперимента можно попробовать сделать установку из обычной пластиковой бочки. Они выпускаются объемом от 100 до 200 литров. Бочка будет служить реактором. Сделайте в ней два отверстия для входа и выхода патрубков. Входное отверстие делается ближе к днищу, а выходное — сверху. Диаметр отверстий зависит от диаметра используемых патрубков. Пластиковые трубы можно купить в строительном магазине. Вставляем их в отверстия и надежно изолируем. Для входа подойдет труба с изгибом (с соединителем), а для выхода — короткая прямая трубка.

Не забудьте про теплоизоляцию бочки. Ее можно обмотать минеральной ватой, пенополиэтиленом или любым другим материалом. Лучше всего поставить бочку на солнце, чтобы увеличить температуру внутри реактора. Засыпаем внутрь сырье в соотношении 0,7 л воды на 1 кг навоза. Ставим любую подходящую емкость для отвода шлама, устанавливаем сверху ведро и ждем брожения. Ждем около трех недель первой партии своего домашнего биогаза. Помните, что перед использованием метан нужно очистить от двуокиси углерода. С этой задачей справится специальный фильтр, который продается в магазине как «фильтр для очистки сжатого воздуха, углекислого газа и пара».

Биогаз из навоза своими руками: строим подземную установку

Еще один простой способ возвести собственную установку по переработке навоза в биогаз — построить подземную систему. Для начала необходимо вырыть яму объемом не меньше одного кубометра. Ее стенки и днище заливаются керамзитобетоном. С противоположных стен выводится по одной трубе для подачи биомассы и выведения шлама. Выходная труба должна располагаться ближе к днищу, а входная — на 50 см выше дна. Конец выходной трубы подводится к емкости для отходов. Конец входной трубы должен быть расположен таким образом, чтобы вам было удобно закачивать через него новое сырье.

Верхняя часть этого «бункера» представляет собой газгольдер купольной или конусообразной формы. Его проще всего изготовить из металлических листов или кирпичной кладки. На вершине газгольдера монтируется герметичный люк и газовая труба с гидрозатвором.

Перемешивание субстрата в такой установке происходит по принципу барботажа. Для этого возьмите несколько пластиковых труб и проделайте в них как можно больше дырочек. После этого закрепите трубы внутри реактора в вертикальном положении. Когда газ будет подниматься вверх, он будет испускать пузырьки, которые на выходе начнут бурлить в субстрате, тем самым его перемешивая.

Отходы биомассы после получения газа

Образуемый после нагревания навоза шлам применяют повсеместно в сельском хозяйстве в виде удобрений.

Образуемый углекислый газ обычно стремятся очистить, но при растворении его в воде получается полезная жидкость.

Принцип действия

Принцип работы подобный устройств основан на брожении и разложении органических отходов сельскохозяйственных и иных производств, осуществляемом в реакторе биогазовой установки, под воздействием особых гидролизных, кислотообразующих и метанобразующих бактерий. В результате разложения сырья получается биогаз, состоящий из смеси метана, углекислого газа и примесей прочих газов (аммиак, сероводород, азот и т.д.).

Работа биогазовой установки осуществляется следующим образом:

• Продукты жизнедеятельности сельскохозяйственных животных (навоз), отходы пищевых и иных производств (лесопереработка), поступают в накопительные емкости;
• При использовании сырья, требующего измельчения, выполняется и эта операция, после чего подготовленное сырье, путем устройства насосов, транспортеров (для твердых видов сырья), поступает в переходную емкость (на схеме кислототенк), где происходит дополнительный подогрев биомассы;
• Подготовленное сырье поступает в биореактор, который должен быть прочным, кислотостойким и герметично закрытым, что определяет процесс производства биогаза;
• Для создания оптимальных условий для разложения подготовленного сырья и ускорения процесса брожения, в реакторе, как правило, монтируются устройства, обеспечивающие его дополнительный нагрев и перемешивание продуктов разложения;
• Оптимальный температурный режим, для работы биорекатора — +40,0 *С;
• В результате разложения и брожения, через определенные промежуток времени, который зависит от исходного сырья и технических возможностей конкретной установки, образуется биогаз и биоудобрения;
• Биогаз накапливается в газгольдере, который может быть отдельно стоящим от биореактора, или смонтирован в едином корпусе с ним;
• Биоудобрения накапливаются в емкости самого биореактора и после завершения процесса брожения убираются для дальнейшего использования;
• Биогаз, под давлением, создаваемом в газгольдере, поступает в систему очистки, после чего используется потребителями для получения электрической, тепловой энергии и для бытового потребления;
• Биоудобрения поступают в емкость накопитель, затем путем сепарации, разделяются на твердые и жидкие, после чего используются по прямому назначению.

Выводы и полезное видео по теме

Как использовать газогенератор, перерабатывающий древесный уголь, в качестве поставщика топлива для малолитражного автомобиля:

Простой газогенератор из пропановых баллонов:

Устройство дровяного генератора газа:

Вышеприведенными способы подходят для самостоятельного изготовления эффективного газогенератора. Но моделей этого устройства существует гораздо больше. Одни из них сделать проще, другие сложнее.

Главное при сборке агрегата уделить максимум внимания качеству сварных швов, иначе могут произойти утечки газа и взрыв. Если все выполнено правильно, то газогенератор исправно прослужит 10–15 лет. А потом металл корпуса начнет прогорать, и придется все делать заново.
