Методы самостоятельного производства биогаза

Содержание

Правильный отвод газа

Биогаз из навоза выводится через верхнюю крышку реактора. В процессе брожения она должна быть плотно закрыта. Обычно используется водяной затвор. Он контролирует давление в системе, при возрастании крышка поднимается, срабатывает спусковой клапан. В качестве противовеса используется гиря. На выходе газ очищается водой и поступает по трубкам дальше. Очищение водой необходимо, чтобы убрать водяные пары из газа, иначе он не сгорит.

Прежде чем перерабатывать биогаз в энергию, его нужно накопить. Хранить его следует в газгольдере:

  • Его изготавливают в форме купола и устанавливают на выходе из реактора.
  • Чаще всего его делают из железа и покрывают несколькими слоями краски для предотвращения коррозии.
  • В промышленных комплексах газгольдер представляет собой отдельный резервуар.

Еще один вариант, как сделать газгольдер: использовать мешок из ПВХ. Этот эластичный материал растягивается по мере наполнения мешка. При необходимости в нем можно хранить большое количество биогаза.

Виды межкомнатных дверей

Для установки межкомнатных дверей понадобится инструмент и базовые строительные навыки.

Изделия бывают:

  1. Одностворчатыми, открывающимися внутрь или наружу. Этот вариант считается самым распространенным, что объясняется удобством использования. Данный тип дверей классифицируется на подвиды: левосторонние и правосторонние. Способ открывания полотна зависит от места установки петель.
  2. Двухстворчатыми (распашными), устанавливаемыми в широкие проходы. Такие модели могут открываться внутрь или наружу.

Межкомнатные двери производят из разных материалов:

  1. ДВП (самый дешевый вариант). Конструкция представляет собой деревянную раму, к которой крепятся ламинированные панели. Полотно чувствительно к воздействию влаги и ударам, оно не обеспечивает должной шумоизоляции.
  2. МДФ, отличающегося лучшими эксплуатационными характеристиками. Дверь имеет хорошие звукоизоляционные свойства, она прочнее и надежнее конструкции из ДВП.
  3. Древесины — самого дорогого материала. Деревянные двери производятся из дуба, сосны, экзотических пород.

Способы подогрева биореактора

Микроорганизмы, перерабатывающие субстрат, есть в биомассе постоянно, однако для их интенсивного размножения нужна температура 38 градусов и выше.

Для подогрева в холодный период можно использовать змеевик, подсоединенный к системе отопления дома, или электрические нагреватели. Первый способ экономически выгоднее, поэтому чаще используют именно его.

Биогазовую установку необязательно заглублять в землю, есть и другие варианты обустройства. Пример работы системы, собранной из бочек, приведен в видеоролике ниже.

Проще всего обустроить подогрев снизу, проложив трубу от системы отопления, но эффективность работы такого теплообменника относительно низка. Лучше обустроить внешний обогрев, в идеале – паром, чтобы биомасса не перегревалась

Биогазовая установка собственными силами

Изменения показателей термометра, во время данного режима не должны отклоняться от нормы более чем на полградуса.

В навозе крупного рогатого скота уже содержатся все необходимые для начала ферментации микроорганизмы, именно поэтому данное сырье очень часто используется для запуска процессов брожения в новых реакторах.

В зависимости от температурного режима колеблется время оборота реактора. Наиболее оптимальным считается мезофильный режим. Также время сбраживания зависит от вида сырья. Наибольшее количество биогаза выделяется из навоза крупного рогатого скота примерно за две недели, из свиных экскрементов за десять дней, куриный помет перерабатывается за 10 – 15 дней, отходы растительного происхождения, смешанные с навозом полностью ферментируются в период от полутора до двух месяцев.

Влажность сырья важный фактор. Получить наибольший выход биогаза из ферментируемой массы, можно поддерживая высокую активность бактерий, которая происходит при условии определенной вязкости. Твердые и сухие частицы, замедляют процесс сбраживания и образуют осадок или корку, которая приводит к расслоению ферментируемой биомассы и остановке выделения биогаза. Для того чтобы избежать этого сырье, перед загрузкой в реактор, измельчается, а в процессе ферментации периодически перемешивается. Влажность же биомассы рекомендуют поддерживать на уровне 85% в зимнее время и 92% в летнее.

Рассматривая типы сырья можно разбить их на несколько больших групп. Навоз КРС, птичий помет, фекалии, свиной, козий и овечий навоз.

Расчет рентабельности установки

В качестве сырья для производства биогаза обычно используют коровий навоз. Одна взрослая корова может дать его столько, чтобы обеспечить 1.5 м.куб. топлива; свинья – 0.2 м.куб.; курица или кроль (в зависимости от массы тела) – 0.01-0.02 м.куб. Чтобы понять, много это или мало, можно сравнить с более привычными видами ресурсов.

Галерея изображений

Фото из

Иногда системы устанавливают в подсобных помещениях. Это удобно с точки зрения осмотров и обслуживания, но небезопасно, т.к. биометан может взорваться

Поэтому следует уделить особое внимание вопросам безопасности

Транспортировка сырья – отдельный вопрос, который следует обдумать в процессе проектирования биогазовой установки. Для перевозки по участку лучше использовать специальную технику или прицепы. Если нужна доставка на большие расстояния, следует просчитать расходы на топливо и определить, окупятся ли они

При покупке контейнеров биогазовой установки и тем более при изготовлении своими руками придется уделить внимание их качеству. Также в процессе эксплуатации системы нужны регулярные проверки состояния и ремонты

Биогазовая установка может стать настоящим спасением для фермерского хозяйства. Она позволяет сэкономить на топливе для обогрева и/или освещения коровников. Также это отличный вариант безвредной утилизации отходов. Однако в первые годы вряд ли приходится рассчитывать на полноценную отдачу

Устройство биореактора из утепленной пластиковой емкости

Удобный транспорт для перевозки субстрата

Компактная установка промышленного производства

Биогазовая установка на молочной ферме

1 м.куб. биогаза обеспечивает такое же количество тепловой энергии, как:

  • дрова – 3.5 кг;
  • уголь – 1-2 кг;
  • электричество – 9-10 кВт/ч.

Если знать примерный вес сельскохозяйственных отходов, которые будут доступны в течение ближайших лет, и количество необходимой энергии, можно просчитать рентабельность биогазовой установки.


Один из главных недостатков добычи биогаза – запах. Возможность использования небольших компостных куч – это большой плюс, но придется терпеть неудобства и тщательно контролировать процесс, чтобы не спровоцировать распространение болезнетворных микроорганизмов (+)

Для закладки в биореактор готовят субстрат, в который входят несколько компонентов в таких пропорциях:

  • навоз (лучше всего коровий или свиной) – 1.5 т;
  • органические отходы (это могут быть перегнившие листья или другие компоненты растительного происхождения) – 3.5 т;
  • подогретая до 35 градусов вода (количество теплой воды рассчитывают так, чтобы ее масса составляла 65-75% от общего количества органики).

Расчет субстрата сделан для одной закладки на полгода, если исходить из умеренного потребления газа. Примерно через 10-15 дней процесс ферментации даст первые результаты: газ появится в небольших количествах и начнет заполнять хранилище. Через 30 дней можно ожидать полноценной выработки топлива.


Оборудование для производства биогаза пока еще не особенно распространено в нашей стране. Во многом это связано с плохой информированностью людей о преимуществах и особенностях работы биогазовых систем. В Китае и Индии многие небольшие фермерские хозяйства оборудованы кустарными установками для получения дополнительного чистого топлива

Если установка работает правильно, объем биогаза постепенно будет увеличиваться, пока субстрат не перегниет. Производительность конструкции напрямую зависит от скорости брожения биомассы, которая в свою очередь связана с температурой и влажностью субстрата.

Специфика получения биогаза

Биогаз образуется в результате брожения биологического субстрата. Его разлагают гидролизные, кислото- и метанообразующие бактерии. Смесь вырабатываемых бактериями газов получается горючей, т.к. содержит большой процент метана.

По своим свойствам она практически не отличается от природного газа, который используется для промышленных и бытовых нужд.

Биогаз – экологически чистое топливо, а технология его получения не оказывает особого влияния на окружающую среду. Более того, в качестве сырья для биогаза используют отходы жизнедеятельности, которые нуждаются в утилизации.

Их помещают в биореактор, где происходит переработка:

  • в течение некоторого времени биомасса подвергается воздействию бактерий. Срок брожения зависит от объема сырья;
  • в результате деятельности анаэробных бактерий выделяется горючая смесь газов, в состав которой входят метан (60%), углекислый газ (35%) и некоторые другие газы (5%). Также при брожении в небольших количествах выделяется потенциально опасный сероводород. Он ядовит, поэтому крайне нежелательно, чтобы люди подвергались его воздействию;
  • смесь газов из биореактора очищается и поступает в газгольдер, где хранится до момента использования по назначению;
  • газ из газгольдера можно использовать точно так же, как природный. Он поступает к бытовым приборам – газовым печам, отопительным котлам и т.п.;
  • разложившуюся биомассу необходимо регулярно удалять из ферментатора. Это дополнительные трудозатраты, однако усилия окупаются. После брожения сырье превращается в высококачественное удобрение, которое используют на полях и огородах.

Биогазовая установка выгодна для владельца частного дома только в том случае, если у него есть постоянный доступ к отходам животноводческих ферм. В среднем из 1 м.куб. субстрата можно получить 70-80 м.куб. биогаза, но выработка газа идет неравномерно и зависит от многих факторов, в т.ч. температуры биомассы. Это осложняет расчеты.

Чтобы процесс получения газа был стабильным и непрерывным, лучше всего строить несколько биогазовых установок, а субстрат в ферментаторы закладывать с разницей во времени. Такие установки работают параллельно, а сырье в них загружают последовательно.

Это гарантирует постоянную выработку газа, благодаря чему можно добиться его непрерывного поступления к бытовым приборам.

Самодельное биогазовое оборудование, собранное из подручных материалов, обходится гораздо дешевле установок промышленного производства. Его эффективность ниже, но вполне соответствует вложенным средствам. Если есть доступ к навозу и желание приложить собственные усилия для сборки и обслуживания конструкции, это очень выгодно.

Монтаж чаши подвесного унитаза

Завершающим этапом установки навесного унитаза с инсталляцией является установка на намеченное место чаши и монтирование панели смыва. Продолжать работы можно только дождавшись полного высыхания плиточного клея.

Чаша подвесного унитаза навешивается и закрепляется на специальные длинные болты. Выходное отверстие соединяется с патрубком канализации.

На панель управления устанавливается панель с кнопками, которые регулируют смыв.

Выполнив все работы нужно обязательно проверить работоспособность и герметичность. Открываем кран для подачи воды в бачок. Дождавшись полного заполнения резервуара, произвести смыв. Если отсутствуют какие-либо проблемы и течи, значит все манипуляции выполнены правильно.

В последнее время большую популярность в строительно-отделочном деле завоевывает тенденция установки подвесного унитаза. Данный вид водопроводно-канализационного оборудования наверняка присутствует в каждом жилище. В двух третях домов унитазы еще устанавливаются старым проверенным методом — посредством напольного крепления. Сегодня же, все чаще и чаще отдаётся предпочтение указанным подвесным конструкциям.

В чем же популярность изделия такого плана? Подвесные унитазы выглядят качественнее и современнее, что наверняка влияет на популярность товара. На установке унитаза такого формата удастся сэкономить немало денег. Для этого потребуется сделать одну вещь — научиться монтировать подвесной унитаз собственноручно. Это задача из разряда невыполнимых?

Отнюдь, такое по плечу всем, кто ознакомится с инструкциями и советами по установке. Первый шаг на пути к осваиванию процесса самостоятельного крепления подвесного унитаза — вникание в главные аспекты конструкции аппарата.

Почему так важно разобраться в особенностях устройства подвесного унитаза? Да потому что после этого гораздо вероятнее удастся преуспеть в процессе установки устройства. Итак, стандартно унитаз такого типа состоит из трех частей, к которым относятся:

1. Стальная рама (укрепленный элемент, так как он — основа для крепления наиболее крупного и тяжелого элемента унитаза, его чаши). Процесс установки подвесного унитаза настоятельно рекомендуется начинать именно с этой составляющей. Раму необходимо зафиксировать на стене, а также прикрепить к полу, таким образом, в будущем унитаз сможет полностью выдержать нагрузку в виде веса взрослого человека. По этой причине раму ни в коем случае нельзя крепить на непрочные стенки, примером которых являются гипсокартонные перегородки (есть вероятность, что крепление будет ненадежным и унитаз просто упадет).

2. Сливной бачок (изготавливается из пластика, от человеческих глаз скрывается в процессе монтирования посредством установки в самой стене). По своей форме не похож на бачок стандартного напольного унитаза, потому что обязан помещаться в довольно зауженном пространстве. На передней стенке бачка присутствует специальный вырез, необходимый для монтирования спускового механизма. В современных бачках подвесных унитазов почти всегда присутствует функция дозированного слива, благодаря которой можно выбирать объем воды, используемого для смывания.

3. Чаша (единственный не скрываемый от человека элемент конструкции подвесного унитаза. Также является наиболее активно эксплуатируемой его деталью. Стандартная форма данной составляющей: овальная, хотя сегодня на рынке подобной сантехнической продукции можно встретить и унитазы с чашами круглой, прямоугольной или даже треугольной формы).

Еще одной неотъемлемой составляющей конструкции подвесного унитаза является набор крепежных материалов, посредством которых и проходит установка и монтаж устройства к стене и полу. К числу таких материалов относится лента из тефлона, полиэтиленовый отвод, эластичный шланг, а также шпильки.

Какие установки применяют для получения биогаза

Если установку планируется разместить вблизи фермы, то лучшим вариантом будет разборная конструкция, которую легко перевезти в другое место. Основной элемент установки – биореактор, в который заливается сырье и происходит процесс брожения. На крупных предприятиях используют цистерны объемом 50 кубических метров.

В частных хозяйствах строят подземные резервуары в качестве биореактора. Их выкладывают из кирпича в подготовленную яму и обмазывают цементом. Бетон повышает степень безопасности конструкции и препятствует попаданию воздуха. Объем зависит от того, сколько сырья в день получают с домашних животных.

Поверхностные системы также популярны в домашних условиях. При желании установку можно разобрать и перенести в другое место, в отличие от стационарного подземного реактора. В качестве цистерны используют пластиковые, металлические или поливинилхлоридные бочки.

По типу управления имеются:

автоматические станции, в которых долив и откачка отработанного сырья осуществляется без участия человека;

механические, где весь процесс контролируется вручную.

С помощью насоса можно облегчить освобождение резервуара, в который попадают отходы после брожения. Некоторые народные умельцы применяют насосы для откачки газа из подушек (например, автомобильных камер) в очистное сооружение.

Схема самодельной установки для получения биогаза из навоза

Перед сооружением биогазовой установки на своем участке необходимо ознакомиться с потенциальной опасностью, которая может взорвать реактор. Главное условие – отсутствие кислорода.

Метан – это взрывоопасный газ и он способен воспламеняться, но для этого его необходимо нагреть выше 500 градусов. Если биогаз смешается с воздухом, возникнет избыточное давление, которое разорвет реактор. Бетонный может треснуть и будет не пригоден для дальнейшего использования.

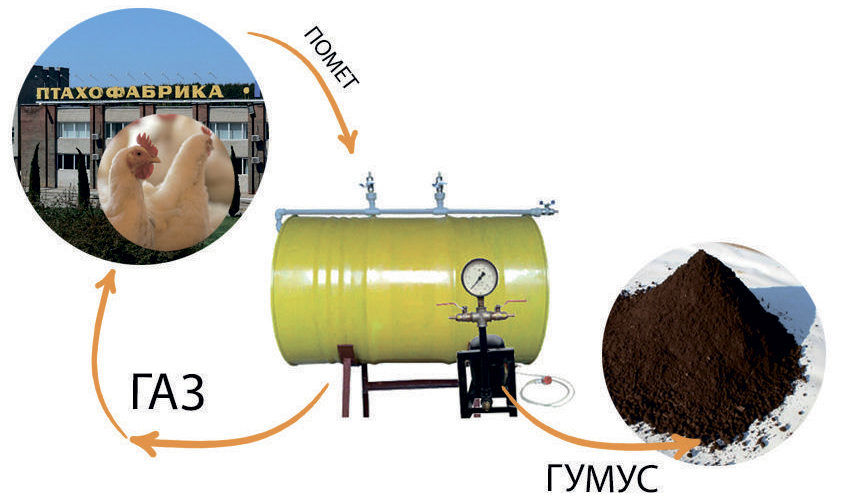

Видео: Биогаз из птичьего помета

Чтобы давление не сорвало крышку, применяют противовес, защитную прокладку между крышкой и резервуаром. Емкость заполняют не до конца – должно оставаться как минимум 10% объема для выхода газа. Лучше – 20%.

Итак, чтобы сделать у себя на участке биореактор со всеми приспособлениями, необходимо:

Удачно выбрать место, чтобы оно находилось подальше от жилья (мало ли что).

Рассчитать предположительное количество навоза, которое ежедневно выдают животные. Как считать – читать ниже.

Определиться, где проложить загрузочную и отгрузочную трубу, а также трубу для конденсации влаги в полученном газе.

Определиться с местом расположения резервуара для отходов (по умолчанию удобрения).

Вырыть котлован, исходя из расчетов количества сырья.

Выбрать емкость, которая будет служить резервуаром для навоза и установить ее в котлован. Если планируется бетонный реактор, тогда дно котлована заливается бетоном, стенки выкладываются кирпичом и штукатурятся бетонным раствором. После этого необходимо дать время просохнуть.

Стыковки между реактором и трубами также герметизируются на этапе закладки резервуара.

Обустроить люк для осмотра реактора. Между ним ставится герметичная прокладка.

Если климат холодный, то перед бетонированием или установкой пластикового резервуара продумывают способы его обогрева. Это могут быть нагревательные приборы или лента, используемая в технологии «теплый пол».

В конце работ проверить реактор на герметичность.

Расчет количества газа

Из одной тонны навоза можно получить примерно 100 кубических метров газа. Вопрос – сколько помета дают домашние животные в сутки:

курица – 165 г в сутки;

корова – 35 кг;

коза – 1 кг;

конь – 15 кг;

овца – 1 кг;

свинья – 5 кг.

Умножить эти показатели на количество голов и получится суточная доза экскрементов, подлежащих переработке.

Больше газа получают от коров и свиней. Если добавить в смесь такие энергетически мощные растения как кукуруза, свекольная ботва, просо, то количество биогаза увеличится. Большой потенциал у болотных растений и водорослей.

Самый высокий – у отходов мясоперабатывающих комбинатов. Если такие хозяйства есть поблизости, то можно скооперироваться и установить один реактор на всех. Сроки окупаемости биореактора 1 – 2 года.

Как обеспечить активность биомассы

Для правильного брожения биомассы лучше всего подогревать смесь. В южных регионах температура воздуха способствует началу брожения. Если вы живете на севере или в средней полосе, можете подключить дополнительные нагревательные элементы.

Для запуска процесса нужна температура 38 градусов. Есть несколько способов ее обеспечения:

  • Змеевик под реактором, подключенный к системе отопления;
  • Нагревательные элементы внутри емкости;
  • Прямой нагрев емкости электрическими отопительными приборами.

В биологической массе уже находятся бактерии, которые нужны для получения биогаза. Они просыпаются и начинают активность при повышении температуры воздуха.

Лучше всего подогревать их автоматическими нагревательными системами. Они включаются при поступлении в реактор холодной массы и автоматически выключаются, когда температура достигает нужного значения. Такие системы устанавливаются в водонагревательных котлах, их можно купить в магазинах газового оборудования.

Если вы обеспечите нагрев до 30-40 градусов, то на переработку уйдет 12-30 дней. Это зависит от состава и объема массы. При нагреве до 50 градусов активность бактерий увеличивается, и переработка занимает 3-7 дней. Минус таких установок в больших затратах на поддержание высокой температуры. Они сравнимы с количеством получаемого топлива, поэтому система становится неэффективной.

Другой способ активации анаэробных бактерий – перемешивание биомассы. Вы можете самостоятельно установить валы в котле и вывести ручку наружу, чтобы помешивать массу при необходимости. Но гораздо удобнее сконструировать автоматическую систему, которая перемешает массу без вашего участия.

Основные виды

Газовые котлы классифицируются по различным признакам: назначению, производимой мощности, типу тяги и способу монтажа. Одноконтурные котлы устанавливаются исключительно для обогрева дома, двухконтурные позволяют не только прогреть помещения, но и обеспечить дом водой с возможностью ее подогрева.

Маломощные котлы регулируются по одноступенчатому принципу, агрегаты средней производительности – по двухступенчатому. В высокопроизводительных котлах обычно предусматривается модулированная регулировка мощности.

Котлы закрытого типа работают на вентиляционной тяге. Существуют также газовые котлы с естественной тягой – открытого типа, или атмосферные.

Установка газовых котлов в частном доме производится либо путем монтажа на стену, либо на пол. В первом случае используются медные теплообменники, а во втором – чугунные или стальные.

Оптимальным решением для применения в частном доме считается проточный двухконтурный котел с бойлером, работающий на автоматике. Он обеспечивает обогрев помещений в холодное время года и подогрев воды для приготовления пищи, мытья посуды, принятия душа.

Автоматическая система, включающая в себя двойной термостат и микропроцессор, значительно упрощает процесс регулировки оборудования, позволяет отслеживать температуру в помещениях и на улице, задавать программу для уменьшения подогрева до минимума, если в доме отсутствуют люди (например, в дневное время, когда все ушли на работу).

Установка котла с полностью автоматическим управлением поможет вам сэкономить от 30 % до 70 % топлива по сравнению с оборудованием на ручном или полуавтоматическом управлении.

В то же время при отсутствии электричества автоматическая домашняя котельная не сможет обеспечивать полноценный обогрев дома, поэтому при монтаже котла нужно предусмотреть и форс-мажорные ситуации.

При покупке газового котла обязательно проверьте наличие сертификата и комплектацию. Если необходимо, дополнительно приобретите крепежные элементы для монтажа агрегата на стену.

Как обеспечить активное брожение биомассы в домашних условиях с помощью генератора и другого оборудования: переработка отходов, состав и добыча

Чтобы процесс переработки в биореакторе протекал быстрее, необходим подогрев. Температуры окружающей среды вполне достаточно, чтобы переработка навоза происходила без посторонней помощи. Но при неблагоприятных погодных условиях, в зимнее время года мини-биогазовая установка нуждается в дополнительном источнике тепла, иначе выработка газа становится невозможной. Чтобы бактерии превращали отходы в газ, температура в реакторе должна находиться на отметке свыше 38 градусов Цельсия. Биогаз получить своими руками не сложно, главное знать определнные правила изготовления.

Обогревают емкость с помощью змеевика, который располагают под реактором, либо устанавливая электрические нагреватели для непосредственного обогрева резервуара. Анаэробные бактерии, перерабатывающие отходы в газ, уже есть в сырье. Для активизации микроорганизмов и запуска процесса выработки биогаза, температура в емкости должна быть достаточной для брожения. Чтобы облегчить контроль соблюдения температурных условий, к реактору подключают автоматический подогрев. Он нагревает емкость при загрузке в нее топлива до нужной температуры и отключает подогрев при достижении нужной отметки на термометре. С ролью автоматического нагревателя справится устройство контроля температуры для водонагревательного котла, которое легко найти в магазине газового оборудования.

Модуль контроля температуры. Его можно приобрести в любом хозяйственном магазине

Биогазовая установка

Перед тем, как начать делать биогазовую установку, следует провести расчеты. Когда скота не много, то лучше отдать предпочтение самой простой установке. Ее не так уж сложно сделать собственными руками.

Для крупного сельскохозяйственного объекта подойдет промышленная автоматизированная биогазовая установка. Чтобы ее сделать, нужно привлечь специалистов для разработки проекта и монтажа установки.

На сегодняшний день существует много компаний, предлагающих готовый вариант биогазовой установки, или разработку индивидуального проекта. Некоторые в целях экономии объединяются, покупая одну установку на несколько хозяйств.

Перед постройкой даже небольшой биогазовой установки потребуется собрать документацию:

  • технологическая схема;
  • пройти пожарную и газовую инспекцию;
  • разрешение от санэпидемстанции;
  • план размещения оборудования и вентиляции.

При желании и возможностях, можно соорудить оборудование для производства биогаза самостоятельно. В качестве основы подойдет устройство, выпущенное промышленностью.

Способы оборудования биогазовой установки подогревом

Биогазовая установка своими руками для дома может быть оборудована подогревом несколькими методами. Первый предполагает необходимость подключения установки к системе отопления по типу змеевика. Его нужно монтировать под реактором. Второй способ предусматривает установку в основание резервуара электрического нагревательного элемента. Третий способ характеризуется обеспечением непосредственного нагрева резервуара методом применения электрических отопительных систем.

Если использовать системы подогрева автоматизированного типа, то устройство будет включаться при поступлении в реактор холодной партии. Система будет деактивирована, когда биологическая масса окажется достаточно прогретой до определенного уровня температуры.

Биогазовая установка своими руками, чертежи которой предпочтительнее подготовить еще до момента начала работ, может быть оборудована вышеописанной системой подогрева. Такие элементы монтируются в водогрейных котлах, поэтому их можно купить в магазинах, которые занимаются продажей газового оборудования. Активацию выработки биологического газа в домашних условиях можно дополнить функцией перемешивания массы в отсеке. Для этого следует сконструировать устройство, которое походит на бытовой миксер. В движение оно будет приводиться с помощью вала, выведенного сквозь отверстие в крышке, в качестве альтернативного решения можно расположить его в стенках резервуара.

Плюсы и минусы

Топливо, получаемое в биогазовых установках (биогаз), является возобновляемым и альтернативным традиционным, источником энергии.

Использование подобных агрегатов позволяет добиться положительных результатов в различных составляющих их применения, это:

  • Экологическая – при устройстве подобных установок вблизи предприятий, являющихся поставщиками сырья, уменьшается защитная санитарная зона вокруг них. Снижаются выбросы вредных веществ в атмосферу.
  • Энергетическая – имея доступное сырье по минимальным ценам, а иногда и без таковой (бесплатно), в результате потребитель получает различные виды энергии и топлива с низкой себестоимостью.
  • Экономическая – монтаж биогазовых установок позволяет избежать строительства очистных сооружений и заградительных устройств (растекание навоза на животноводческих комплексах), и затрат по утилизации мусора.

Достоинствами подобных агрегатов, также являются:

  1. Доступность различного вида сырья.
  2. Неисчерпаемость сырьевой базы, обеспеченная ростом сельскохозяйственного производства и объемов продукции пищевой отрасли.
  3. Обеспечивает утилизацию отходов жизнедеятельности животных и органического мусора.

Недостатками являются:

  1. Являясь экологически чистым видом топлива, биогаз, тем не менее, при сжигании, выделяет определенное количество вредных веществ в атмосферу.
  2. Территориальная зависимость места размещения установки от района нахождения источников сырья (крупные животноводческие комплексы, перерабатывающие предприятия и объекты сельскохозяйственного производства).
  3. Высокая стоимость комплекта оборудования и соответственно продолжительные сроки его окупаемости.

Сбор и отвод биогаза

Отведение биогаза из реактора происходит через трубу, один конец которой находится под крышей, второй обычно опущен в гидрозатвор. Это емкость с водой, в которую выводится полученный биогаз. В гидрозатворе есть вторая труба — она находится выше уровня жидкости. В нее выходит уже более чистый биогаз. На выходе их биореактора устанавливается отсечной газовый кран. Лучший вариант — шаровый.

Какие материалы можно использовать для системы передачи газа? Гальванизированные металлические трубы и газовые трубы из ПНД или ППР. Они должны обеспечивать герметичность, швы и стыки проверяются при помощи мыльной пены. Весь трубопровод собирается из труб и арматуры одного диаметра. Без сужений и расширений.

Очищение от примесей

Примерный состав получаемого биогаза такой:

Примерный состав биогаза

  • метан — до 60%;
  • углекислый газ — 35%;
  • другие газообразные вещества (в том числе и сероводород, придающий газу неприятный запах) — 5%.

Для того чтобы биогаз не имел запаха и хорошо горел, необходимо удалить из него углекислый газ, сероводород, пары воды. Удаление углекислого газа происходит в гидрозатворе, если на дно установки добавить гашеную известь. Такую закладку придется периодически менять (как станет газ гореть хуже — пора менять).

Осушение газа можно сделать двумя способами — сделав в газопроводе гидрозатворы — вставив в трубу изогнутые участки под гидрозатворы, в которых будет скапливаться конденсат. Недостаток такого способа — необходимость регулярного опорожнения гидрозатвора — при большом количестве собранной воды она может заблокировать проход газа.

Второй способ — поставить фильтр с силикагелем. Принцип тот же, что и в гидрозатворе — газ подается в силикагель, отводится осушенный из-под крышки. При таком способе осушения биогаза, силикагель приходится периодически осушать. Для этого его требуется прогреть некоторое время в микроволновке. Он нагревается, влага испаряется. Можно засыпать и снова использовать.

Фильтр для очистки биогаза от сероводорода

Для удаления сероводорода используется фильтр с загрузкой из металлической стружки. Можно в емкость загрузить старые металлические мочалки. Очищение происходит точно также: газ подается в нижнюю часть заполненной металлом емкости. Проходя, он очищается от сероводорода, собирается в верхней свободной части фильтра, откуда выводится по через другую трубу/шланг.

Газгольдер и компрессор

Прошедший очистку биогаз поступает в емкость для хранения — газгольдер. Это может быть герметичный полиэтиленовый мешок, пластиковая емкость. Основное условие — газонепроницаемость, форма и материал не имеют значения. В газгольдере хранится запас биогаза. Из него, при помощи компрессора, газ под определенным давлением (задается компрессором) поступает уже к потребителю — на газовую плиту или котел. Этот газ также может использоваться для выработки электроэнергии при помощи генератора.

Один из вариантов газгольдеров

Для создания стабильного давления в системе после компрессора желательно установить ресивер — небольшое устройство для нивелирования скачков давления.

Как построить биореактор (установку) своими руками

Биогазовые установки, которые добывают газ из навоза, можно легко собрать своими руками на собственном участке. Прежде чем собирать биореактор для переработки навоза, стоит нарисовать чертежи и тщательно изучить все нюансы, т.к. емкость, содержащая большое количество взрывоопасного газа, может быть источником большой опасности при неправильной ее эксплуатации или наличии ошибок в конструкции установки.

  • LiveJournal
  • Blogger

Схема получения биогаза Объем емкости биореактора рассчитывается исходя из количества сырья, которое используется, чтобы получить метан. Для того чтобы условия работы были оптимальны, емкость реактора заполняют отходами не менее чем на две трети. Для этих целей используют яму большой глубины. Чтобы герметичность была высокой, стенки ямы армируют бетоном или укрепляют пластиком, иногда устанавливают в яму бетонные кольца. Поверхность стен обрабатывают влагоизолирующими растворами. Герметичность – необходимое условие для эффективной работы установки. Чем лучше изолирована емкость, тем выше качество и количество образующегося газа. К тому же, продукты распада отходов ядовиты и, в случае утечки, могут навредить здоровью.

В тару для отходов устанавливают мешалку. Она отвечает за перемешивание отходов при брожении, препятствуя неравномерному распределению сырья и образованию корки. Вслед за мешалкой в газогенератор на навозе монтируется дренажная конструкция, которая облегчает отвод газа в емкость для хранения и предотвращает утечку. Выводить газ нужно из соображений безопасности, а также для повышения качества удобрений, остающихся в реакторе по завершении переработки. В нижней части реактора делают отверстие для выхода отработанного сырья. Отверстие оснащают плотной крышкой, чтобы оборудование оставалось герметичным.

Используемое сырьё

Разложение любых остатков животного или растительного происхождения выделяет горючий газ в различной степени. Хорошо подходят для сырья смеси различного состава: навоз, солома, трава, разные отходы и т.д. Для химической реакции требуется влажность в 70%, поэтому сырьё необходимо разбавлять водой. Неприемлемо наличие в органической биомассе очистительных средств, хлора, стиральных порошков, так как они препятствуют химическим реакциям и могут повредить реактор. Также не подходит для реактора сырьё с опилками хвойных деревьев (содержащие смолы), с высокой долей лигнина и с превышением порога влажности в 94%.

Растительное. Растительное сырьё великолепно подходит для производства биогаза. Максимальный выход топлива даёт свежая трава – из тонны сырья получается около 250 м3 газа с долей метана в 70%. Кукурузный силос немногим меньше – 220 м3. Ботва от свеклы – 180 м3.

Можно использовать в качестве биомассы практически любые растения, сено или водоросли. Недостаток применения заключается в длительности производственного цикла. Процесс получения биогаза занимает до двух месяцев. Сырьё должно обязательно быть мелко измельчено.

Животное. Отходы перерабатывающих, молочных предприятий, со скотобоен и т.д. пригодны для биогазовой установки. Максимальный выход топлива дают животные жиры – 1500 м3 биогаза с долей метана в 87%. Основной недостаток – дефицит. Животное сырьё также должно быть измельчено.

Экскременты. Главное достоинство навоза его дешевизна и легкодоступность. Недостаток – количество и качество биогаза ниже, чем от других видов сырья. Лошадиные и коровьи экскременты можно перерабатывать сразу. Производственный цикл займёт приблизительно две недели и даст выход объемом 60 м3 с 60% содержанием метана.

Куриный помёт и свиной навоз напрямую применять нельзя, потому что они токсичны. Чтобы запустить процесс ферментации их надо смешать с силосом. Продукт жизнедеятельности человека также можно использовать, но канализационные стоки не подойдут, так как содержание фекалий мало.
