Полиспаст для автомобиля своими руками

Виды ручных лебедок

По сути, деление моделей на самодельные и заводские, импортные и отечественные – это классификации лебедок. Разделить их можно и по типу крепления.

Есть аппараты, фиксирующиеся на стенах, на земле и комбинированные. Но, основная классификация связана со строением, типом механизма лебедок:

№1 Рычажный механизм может работать без фиксации. Соответственно, не нужно искать основание, способное, как и лебедка, выдержать солидную нагрузку.

Плюсом, свободное крепление позволяет применять аппарат и по горизонтали, и по вертикали. Главный в конструкции рычаг. Он, запускает храповый механизм, вращающий вал лишь в одну сторону.

Минус конструкции – малая намотка троса на барабан. Более 6-ти метров в моделях класса не встретить. Зато, лебедка ручная рычажная – рекордсмен грузоподъемности. Именно среди аппаратов с рычагами встречаются тягающие по 10 тонн.

Такие лебедки солидны в размерах, применяются в промышленности, на стройках. Большинство же рычажных образцов миниатюрны, закупаются для бытовых нужд.

Подвидом рычажной лебедки считается монтажно-тяговая. В ней отсутствует барабан. Это делает модели компактными и снимает ограничение по длине каната. Встречаются предложения с 20-25-метровыми тросами.

Зажимаются они кулачками на корпусе. Расположены зажимы друг напротив друга, обеспечивая равномерную нагрузку на трос. Тот, в итоге, дольше служит. К тому же, есть функция блокировки кулачков рычагом.

Последний защищен срезным штифтом. Устройство совершеннее прочих рычажных лебедок, набирает популярность.

№2 Барабанный механизм работает только от опоры. Рассчитан на горизонтальное передвижение грузов. Если переместить их нужно под углом в 45 градусов, лебедка ручная барабанная крепится на высоте 15 сантиметров от земли.

Это минимум. Если передвигать груз предстоит под большим углом, аппарат поднимают на 65 сантиметров. Кроме опоры, работают рукоять, редуктор и барабан.

На последнем, как правило, десятки метров троса. Поэтому модели серии еще называют тросовыми. Вместо рычага движение задает вращающаяся рукоять.

Через редуктор она передает импульс на барабан, а тот задает тяговую силу. Если она чрезмерна, срабатывает стопор. Это обезопасит в моменты внезапного падения грузов. Они могут весить от 250-ти кило до 5 тонн.

Подклассификации лебедка ручная тросовая обязана разным типам привода. Наименее надежным считается :

-Червячный. В нем есть винтовая шестерня и основная. Последняя закреплена на барабане, вращается винтом. Механизм имеет автостоп и позволяет двигать груз в любом направлении, проще говоря, работает на реверсное движение. Радует и сила привода, компактность механизма. Но, плюсы перекрывает быстрый износ за счет активного трения в червячной паре. Снижая нагрузку, приходится постоянно смазывать ее. Без смазки червячные приводы часто клинет.

-Односкоростной шестеренчатый привод представляет большую шестеренку на барабане и рядом с ней малую передающую. Конструкцию еще именую зубчатой. Передаточное отношение высчитывается от количества зубцов на шестеренках. Ведущая из них монолитно скреплена с валом, а к нему фиксируется рукоять.

Если ее плечо длинное, для тяги нужно приложить минимальное усилие. Короткие рукояти заставляют попотеть. Зато, механизм надежен и долговечен, в горизонтали тягает по 2-3 тонны, а в вертикали несколько центнеров.

-Многоскоростной шестеренчатый привод. В таком несколько пар шестеренок. Учитывая, что каждая увеличивает коэффициент усилия в десятки раз, привод самый мощный. Но, скорость вращения барабана, свойственная при 1-ой паре шестерней, теряется.

Приемлемый ритм набирается с тяжелыми грузами от тонны весом. Если же задумано поднять ведро с гравием, процесс будет затяжным. Выручает функция блокировки шестерней. Можно застопорить определенные пары. Учитывая сие, цепная лебедка ручная с многоскоростным приводом – верх совершенства в своем классе.

Как видно, от нюансов строения лебедки зависит сфера ее применения.  Есть даже отдельная классификация по назначению установок. Ее рассмотрим в отдельной главе.

Как сделать ручную лебедку из подручного материала

Вес предметов бывает таким, что одному, а то и впятером, сдвинуть их с места вручную не получается, а надо. В таких случаях пригодится самодельное приспособление для подъема тяжестей или их перемещения. Ручная лебедка — самое востребованное устройство в таком деле. Для гаража ручную лебёдку своими руками сделать совсем нетрудно даже в домашних условиях. Но сначала нужен расчет и чертеж механизма.

Общим у блочка для подъема груза и строительного крана является использование идеи увеличения силы – правила рычага. Для того чтобы уравновесить груз на короткой стороне рычага, нужно приложить к длинной его стороне усилие меньше настолько, насколько короткое плечо меньше длинного. Соотношение сил на концах рычага называется передаточным числом.

Использование закона Архимеда воплощается в разные подъемные механизмы, а как — зависит от назначения подъемника. Конструкции различаются по передаточному числу, принципу передачи усилия, мобильности, прочности, используемой энергии. Самые востребованные для самостоятельного изготовления виды:

• полиспасты;
• барабанные конструкции;
• рычажный механизм.

Чтобы выбрать вид устройства, необходимого для конкретных работ, стоит ознакомиться с их возможностями и ограничениями.

Проще этого устройства для перемещения тяжелых предметов есть только металлический лом. Главный элемент – колесо с фаской по середине внешней поверхности, ось которого закреплена на потолочной балке.

Через него можно перекинуть таль, и подъемник с передаточным числом 1 к 1 готов.

Для увеличения рычага пропустим таль еще через одно незакрепленное колесо, ось которого соединена с грузом, а таль закрепим наверху конструкции.

  Виды абразивной наждачки по зернистости и обозначению

Наиболее компактны конструкции с одноосным расположением колес. В конструкции таких устройств две обоймы колес. Изучив чертежи полиспаста, своими руками собрать его не составит труда. Потребуются две обоймы:

1. траверса;
2. скоба для переноски;
3. щека для монтажа деталей;
4. колесо (блок);
5. упор;
6. подшипник;
7. втулка;
8. ось;
9. держатель оси;
10. масленка для подшипников;
11. ограничитель тали;
12. гайка;
13. подшипник;
14. щека.

Конец тали закрепляется на одной из обойм.

Кроме того, для сгибания троса на каждом колесе тратится сила, снижая КПД устройства. Можно снизить эти потери, увеличив диаметр колес, но одновременно произойдет увеличение веса и габаритов полиспаста.

Этих недостатков нет у другого вида подъемников.

  Какой термопистолет выбрать для домашнего использования

Принцип работы лебедок напоминает простейший рычаг, закрепленный в точке опоры.

Если короткое плечо рычага будет поверхностью цилиндра, а груз будет прикреплен к нему тросом, получится лебедка с передаточным числом, равным соотношению длины рычага и радиуса цилиндра.

Однако, для большого передаточного числа системы потребуется очень длинная рукоять, а это неудобно. Выход найден в двух разновидностях барабанных лебедок, увеличивающих передаточное число при помощи шестеренок или червячной передачи.

1. С гораздо меньшим трением работает редуктор из шестеренок. При использовании принципа передачи силы парой шестеренок разного диаметра ручную барабанную лебедку своими руками проще всего сделать так:

  Как своими руками сделать коптильню горячего копчения

Рычажные подъемники

Самое популярное применение рычажных подъемных механизмов — это автомобильный домкрат. В качестве универсального устройства его применяют реже, так как высота подъема невелика и ограничена.

В домашних условиях можно использовать подручные материалы и готовые передаточные узлы. Например, трещетка, используемая в автомобиле КАМАЗ для выравнивания тормозного усилия — это готовый червячный передаточный механизм.

Можно надолго избавиться от ручного поднятия тяжестей, если для работы один раз собрать систему мотолебедки своими руками. Для этого надо поставить на ось привода лебедки шестерню, соединив ее цепью с ведущей звездочкой бензопилы на жесткой конструкции корпуса.

Сочетая блоковые механизмы с барабанными лебедками, можно работать, компенсировав недостатки каждого вида подъемников. Например, в полиспастах не предусматривают фиксатор, исключающий обратное движение тали, а барабанные лебеди устраняют это очень просто. Зато угол между вектором подъемной силы и вектором веса у полиспаста может быть практически любым, чем не могут похвастать лебедки.

Советы, касающиеся сборки и эксплуатации

При сборке самодельной лебёдки следует внимательно отнестись ко всем деталям. Это позволит избежать возможных неприятных последствий, которые могут проявиться из-за некачественной конструкции.
Ни в коем случае не надо форсировать процесс сборки. Как говорится, поспешишь — людей насмешишь
Лучше потратить лишний час, чтобы уже точно разобраться во всём, чем потом пожинать плоды своей поспешности.

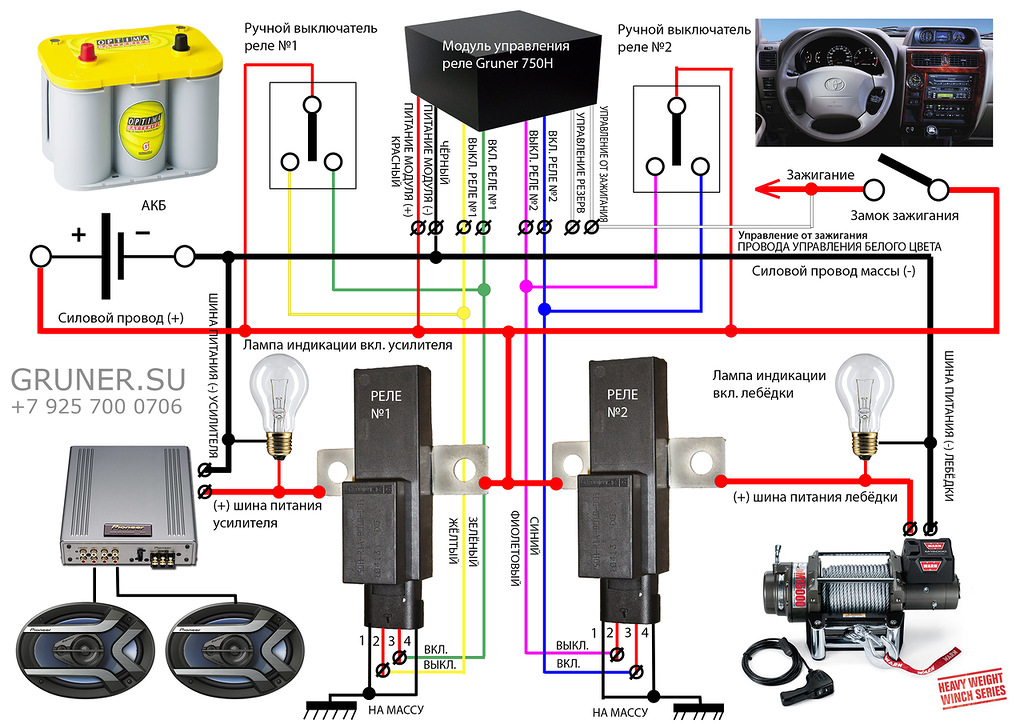

Нужно обратить внимание на коммутацию и монтаж электрической проводки

Пульт управления лебёдкой рекомендуется закрепить подальше от вращающихся деталей
Это снизит риск получения травм, которые могут быть впоследствии получены по неосторожности или в результате поспешных действий.

Ключевые параметры

Основной характеристикой любой лебедки является усилие, которое она может дать. У гидравлических агрегатов этот показатель находится в диапазоне 2 – 13 тонн. Также этим устройствам присущи специфические показатели: рабочее давление – в среднем 150 бар и средняя пропускная способность двигателя шестьдесят литров в минуту

Также следует обратить внимание на объем двигателя. Если гидравлическая лебедка предназначается для работы на легковом автомобиле, то следует взять устройство с объемом двигателя до 120 см3, если у вас внедорожник и она будет применятся для его вытаскивания или проезда трудно доступных мест, то стоит присмотрится к агрегату в 160 см3

Также большим плюсом является несколько скоростей сматывания троса. Управление в них осуществляется по средствам рычагов, но есть агрегаты, которые управляются с помощью пульта дистанционного управления.

Общие сведения о полиспастах

Полиспаст состоит из 2-х и более шкивов (блоков), связанных при помощи веревочных канатов или цепей:

1. Неподвижный шкив. Этот блок крепится к крепким статичным элементам или спецтехнике. Он включает в себя несколько роликов. По каждому из них проводятся веревки, металлические канаты или железные цепи. Неподвижный шкив распределяет давление между элементами конструкции. Величина давления на каждый канат определяется числом роликов.
2. Подвижный шкив. Этот блок прикрепляется к грузу и используется для поддержания работоспособности грузоподъемного механизма. Он оборудован крюком, карабином и магнитом. Подвижный шкив, прикрепляясь к грузу, способен выиграть в усилиях.

Простые полиспасты могут состоять из 1 шкива и веревки. В них ролик располагается над грузом: на потолке, балке или опоре. Первый конец веревки связан с крюком и спускается к поднимаемому грузу. Человек тянет второй конец веревки, поднимая тяжелый объект. Сложные устройства для подъема груза включают в себя несколько простых блоков и дают больший выигрыш в силе.

Принцип действия полиспастов основан на правиле рычага. Через неподвижный шкив перекидывается веревка. Груз поднимается на высоту посредством прикладывания усилий, соразмерных с весом поднимаемого объекта. Длина каната или цепи должна быть сопоставима с высотой, на которую поднимается груз. Для снижения количества затрачиваемых усилий необходимо, чтобы подвижный блок осуществлял движение параллельно грузу.

Существуют следующие разновидности полиспастов:

1. По предназначению: силовые и скоростные. Силовые механизмы предназначены для транспортировки тяжелых объектов. Они обеспечивают выигрыш в силе за счет потерь в расстоянии и скорости. Скоростные полиспасты позволяют ускорить процесс транспортировки легких грузов за счет уменьшения прикладываемых усилий.
2. По сложности схемы. В простых схемах подъема груза при помощи блоков все ролики соединены последовательно при помощи 1 цепи или каната. Сложные системы отличаются высокой производительностью. Выигрыш в силе обеспечивается при меньшем количестве блоков.

Полиспасты используются для следующих операций:

1. Для натяжения кабелей, силовых линий и подвесных конструкций.
2. Совместно с лебедкой для вытаскивания автомобиля или иного вида транспорта, застрявшего в грязи или грунте.
3. Для проведения такелажных работ при транспортировке тяжелых конструкций.

Полиспастами оснащаются различные виды кранов, гидравлические и электрические приводы. Они также применялись в старых прототипах лифтов.

Такая многоликая лебедка

Подобное устройство имеет достаточно много различных модификаций, отличаясь в первую очередь используемым приводом. Среди них стоит отметить такие лебедки:

• ручные;
• гидравлические;
• механические;
• электрические.

Кроме различий по типу привода, лебедки различаются по способу установки и крепления на автомобиле:

1. стационарные;
2. переносные (съемные);
3. передвижные.

Также различной может быть и передача усилия. По этому признаку можно определить лебедки:

• с навивными барабанами;
• с фрикционными барабанами или шкивами.

Необходимо отметить, что наиболее распространенной является первая из представленных классификаций, поэтому можно будет автомобильные лебедки указанных там типов рассмотреть более подробно.

Изготовление барабанной лебедки

Такая конструкция является самой простой и может быть использована в полевых условиях. Более практичным видом лебедки будет оборудование на переносной основе. Конструкция предполагает использование более сложных деталей, которые изготавливаются самостоятельно. Для повышения эффективности работы могут использоваться дополнительные элементы видео редуктора.

В сети можно найти множество чертежей самодельных лебедок. При выборе конкретного чертежа необходимо учитывать условия, в которых будет использоваться оборудование.

Если лебедка будет устанавливаться на крышу либо в багажник авто, то необходимо просчитать дополнительную нагрузку, которая будет постоянно оказываться на устройство

Если лебедку планируется использовать в холодных регионах, то отдельное внимание необходимо уделить качеству металла

Низкокачественный металл может привести к поломке аппарата в самый неподходящий момент.

Необходимые детали и оборудование

Для изготовления лебедки нам понадобится:

• труба прямоугольного сечения для рамы;
• готовый вал, или труба круглого сечения;
• стальной лист толщиной 3-5 мм;
• шпильки М10-М12 длиной 20-25 см в количестве 6 штук, гайки;
• ступицы для вала;
• готовый редуктор в сборе или звездочки большего и малого диаметра с цепью, либо зубчатые колеса;
• сварочный аппарат с электродами;
• гаечные ключи;
• метабо со шлифовальными дисками.

Автомобилисты отмечают, что сделанные своими руками лебедки отличаются надежностью, практичностью и долговечностью. Для барабана лучше использовать трубу диаметром 20-50 мм с толщиной стенок не менее 3 миллиметров. Использование труб с другими параметрами нецелесообразно, тогда в процессе эксплуатации они деформируются и лебедка теряет свою функциональность.

Этапы сборки

В первую очередь рекомендуем набросать чертеж устройства, где указать размеры отдельных деталей и их расположение. Так проще будет ориентироваться при сборке всей конструкции.

Далее необходимо изготовить раму. Для этого из стальной трубы диаметром около 2 см вырезаем заготовки нужной длины, концы которых обрезаем под углом 45 градусов. Трубки свариваем между собой так, чтобы угол их соединения был ровно 90 градусов. После этого снимаем окалину и полируем швы.

Для создания барабана нам понадобится лист стали толщиной около 3-5 мм, из которого нужно вырезать два диска диаметром 30 см. В каждом диске вырезается по 7 отверстий: один – в центре диска, шесть – по окружности диска на расстоянии около 7 см. Диаметр отверстия в центре должен соответствовать диаметру вала устройства.

Диски скрепляются между собой с помощью шпилек М10 или М12, концы которых помещаются в отверстия по диаметру дисков и фиксируются с помощью гаек и контргаек. На шпильки также можно предварительно надеть металлические трубки соответствующего диаметра для повышения прочности конструкции. Таким образом барабан нашей лебедки готов. Далее присоединяем вал, который можно изготовить самостоятельно из металлической трубы или взять готовый из другого механизма. Концы вала необходимо оснастить ступицами для крепления его к раме.

Следующим этапом будет установка на вал барабана звездочки или зубчатого колеса, в зависимости от устанавливаемого редуктора (цепного или зубчатого). Здесь конструкции могут быть разнообразны, особенно, что касается зубчатой передачи. Самые простые – одноступенчатые цилиндрические или конические.

В зависимости од выбранного вами редуктора предусмотрите место для крепления его на раме конструкции с учетом расположения рукоятки. Далее монтируем барабан с валом и редуктор на раму, устанавливаем цепь на звездочки или зубчатую передачу.

Не забудьте смазать зубья передачи.

После этого закрепляем один конец троса на валу и наматываем его на барабан, на другой конец троса крепим карабин. К раме устройства так же приваривается крюк или карабин для крепления на раме автомобиля. Таким образом, простая барабанная лебедка готова к эксплуатации.

Важные мелочи

Теперь пришло время проверить, как это работает. Что приятно, в отличие от механической лебедки, которая работает благодаря человеческим мышечным усилиям, лебедка с пультом устроена так, что фактически машина сама себя вытаскивает. Вам нужно будет только чуть-чуть помочь ей, вовремя нажимая на нужные кнопки и грамотно управляя всем процессом. Но не следует забывать, что погодные условия во время испытаний этого самодельного устройства могут разительно отличаться от той реальной ситуации, когда вам действительно придется вытаскивать свой автомобиль из болота, сугроба или еще откуда-то.

Именно поэтому, ввиду того, что лебедкой вам скорее всего придется пользоваться в не самую лучшую погоду (дождь, грязь, снег, мороз и все такое), очень важно заблаговременно позаботиться о герметичной изоляции всех соединений, контактов и отверстий. Будет очень досадно, если в нужный момент «операция по самоспасению» будет провалена из-за мелких недоделок

Поэтому торопиться не будем. Все проверим, подправим, загерметизируем и, только убедившись, что все в полном порядке, можем похвалить себя за проделанную работу.

Прелесть самодельных конструкций в том, что зачастую в них применяются простые, но нестандартные решения. Так, например, некоторые самоделкины делятся опытом создания пульта управления лебедкой из части компьютерного провода с розеткой и трех запчастей, снятых с руля мотоцикла «Урал», а именно: рукоятки, стеклоподъемной кнопки и ответной части пульта. И в данном случае, что характерно, мастера также рекомендуют позаботиться о достаточной герметичности рукоятки, чтобы тем самым продлить срок ее исправной эксплуатации.

Самодельная лебедка из стартера автомобиля

Достаточно зафиксировать трос лебедки за любое недалеко расположенное дерево и включить ее, чтобы транспортное средство свободно выбралось из какой угодно болотистой местности. Но если джип, на пример, УАЗ, имеет возможность одолеть распутье без применения выручки со стороны, то обычные легковые автомобили, хозяева которых зачастую едут в то место, где дороги отсутствуют как класс, бывают не в столь выигрышном положении. Без помощи лебедки они не смогут выбраться, даже если застрянут в неглубокой луже. Лебедка обойдется в приличную сумму денег, но в состоянии вытянуть из трясины и массивный автомобиль. Позволить себе приобрести сильную и малогабаритную модель сможет далеко не любой владелец машины. Хорошим выходом из сложного положения стало бы изготовление лебедки из автомобильного стартера.

Значительное число автомобилей, построенных для езды по пересеченной местности, обладают большим клиренсом и весьма мощным мотором. Это позволяет им без особых усилий преодолевать сложные дорожные препятствия. Но бывают такие ситуации, что несмотря на мощные характеристики внедорожников, они все-таки не в силах вытащить сами себя из трясины. Чтобы не пропасть в безнадежной переделке, такие автомобили еще на автозаводах могут дополнительно снабжать сильными электрическими лебедками, как добавочной функцией. Это значительно увеличивает шансы транспортного средства своими силами одолеть непролазное бездорожье.

3 Трудная система блоков – как высчитать выигрыш в силе?

Сейчас выясним, как работает полиспаст трудного типа. Под этим наименованием имеется в виду механизм, где соединены в одну систему несколько обычных вариантов данного грузового устройства, они тянут друг друга. Выигрыш в силе подобных конструкций рассчитывается путем умножения их кратностей. К примеру, мы тянем один механизм с кратностью 4, а иной с кратностью 2, тогда теоретический выигрыш в силе у нас будет равным 8. Все указанные выше расчеты имеют место быть только у замечательных систем, у которых нет силы трения, как показала практика же обстоят дела иначе.

В любом из блоков выполняется невелика потеря в мощности из-за трения, так как она еще тратится как раз на преодоление силы трения. Для того чтобы сделать меньше трение, нужно не забыть: чем больше у нас радиус перегиба веревки, тем меньше будет сила трения. Целесообразно применять ролики с большим радиусом там, где это реально. При эксплуатации карабинов необходимо делать блок из похожих вариантов, но ролики намного эффектнее карабинов, так как на них у нас потеря составляет 5-30 %, а вот на карабинах же до 50 %. Также не лишним будет знать, что наиболее эффектный блок нужно располагать ближе к грузу для получения самого большого эффекта.

Как же нам высчитать настоящий выигрыш в силе? Нам для этого важно знать КПД используемых блоков. КПД выражается числами от 0 до 1, и если мы применяем веревку крупного диаметра или через чур жёсткую, то результативность от блоков будет намного меньше, чем указана изготовителем. А это означает, нужно это предусмотреть и подкорректировать КПД блоков

Чтобы высчитать настоящий выигрыш в силе обычного типа грузоподъемного механизма, нужно высчитать нагрузку на каждую ветвь веревки и сложить их. Для расчета выигрыша в силе трудных видов нужно перемножить настоящие силы обычных, из которых он состоит.

Электрическая

Это самый распространенный тип среди всех используемых. Подобную лебедку автомобильную, фото которой в качестве примера приведено ниже, устанавливают почти на всех внедорожниках, на которых преодолевают бездорожье.

Существует большое разнообразие их видов, отличающихся тяговым усилием и ценой. Наиболее распространенной является электрическая лебедка с горизонтальным расположением мотора. В этом случае в одной плоскости находятся электродвигатель, барабан с тросом и редуктор, чаще всего планетарный. Другим вариантом построения подобного механизма является вариант с вертикальным расположением мотора. Его преимуществом будет высокая скорость намотки, но таким устройствам свойственна высокая цена. Их обычно используют спортсмены.

Особенности применения

Лебедка является узкоспециализированным, но при этом универсальным видом тягового механизма, который получил широкое распространение не только для использования в качестве автолебедки. Их применяют в следующих сферах:

• При строительстве для подъема на высоту тяжелых грузов. Применяются как механические, так и электрические устройства.
• Для эвакуации погрязших в трясине автомобилей, тогда лебедка устанавливается на сами авто.
• В сельском хозяйстве для волочения и подъема на высоту бревен и прочих тяжелых предметов.

Список не ограничивается этими тремя позициями, хороший агрегат всегда найдет применение. Именно поэтому многими изготавливается самодельная лебедка на Ниву или другой отечественный внедорожник своими руками. В любом случае она должна быть надежной, выносливой и прочной, поэтому к ее изготовлению следует подойти с ответственностью. По своей сути, она будет полезным апгрейдом вашего авто, который всегда найдет свое применение. Например, можно вытащить из грязи собственную машину, подцепившись к толстому дереву, или выручить своего друга.

Как сделать блок питания из энергосберегающей лампы своими руками

Многие электрические устройства после поломки можно использовать повторно. Большинство из них могут стать ценным материалом, своего рода вторсырьем для вторичного использования. Можно ознакомиться на просторах интернета с разными инструкциями необычных самоделок на основе интересующих вас аппаратов. Так, народные умельцы быстро сообразили, что можно сделать блок питания (БП) из вышедшей из строя энергосберегающей лампы (ЭСЛ) своими руками.

Схемы энергосберегающих ламп можно назвать уже наполовину готовым блоком питания. Осталось сделать разделительный трансформатор, потом выпрямитель и удалить ненужные детали. Также помните, что для разработки БП следует выбирать ЭСЛ мощностью не менее чем на 20 Вт, другие лампы могут пойти на запасные части.

Ручная лебедка своими руками: 7 этапов изготовления устройства

Лебедки — очень удобное для поднятия грузов приспособление, благодаря чему оно имеет широкое распространение среди автолюбителей.

Так как стоимость специального оборудования достаточно высока, то ручная лебедка своими руками станет оптимальным вариантом для автомобилистов, которые предпочитают наиболее оптимальное соотношение цены и качества.

Также по индивидуальному макету можно создать уникальную лебедку, которая будет сочетать в себе удобство и высокую грузоподъемность. Компактные самодельные устройства могут устанавливаться на любую часть машины, что делает механизм универсальным помощником при ремонте и поездках на дальние расстояния.

Назначение лебёдок

Лебёдка является одним из самых старых механизмов, которые человек изобрёл и применил в своей деятельности для облегчения перемещения тяжестей. Тяговое усилие, создаваемое за счёт физической силы человека или животного, передаётся через канат, цепь, трос или иной гибкий элемент от приводного барабана к тому грузу, который надо передвинуть.

У лебёдки привод барабана может быть ручным, электрическим, от двигателя внутреннего сгорания, от паровой машины, гидравлическим. Чаще лебёдку используют для вертикального подъёма груза. Но иногда с помощью этого механизма удобно перемещать тяжести по горизонтали (например, автомобиль).

Если лебёдка крепко установлена на автомобиле, то с её помощью можно самостоятельно освободиться из ямы, из болота или подняться в гору. Если на застрявшем автомобиле нет штатной лебёдки, то любую другую надо прочно закрепить на земле и решить возникшие проблемы.

Лебёдка на автомобиле ФОТО: motorsguide.ru

Разновидности

Существует много разновидностей лебёдок. Их можно классифицировать по способам изготовления – промышленные и самодельные; по виду привода – ручные, электрические, паровые, с двигателем внутреннего сгорания, гидравлические; по величине развиваемого усилия – мощные, маломощные. Названные признаки могут комбинироваться в различных сочетаниях.

Каждый вид имеет свои преимущества и недостатки. Ручную лебёдку изготовить проще всего, она дёшева и компактна, но развить большую мощность она не сможет. Максимальный вес груза, который с её помощью можно поднять, не превышает 1 тонну.

Электрическая лебёдка развивает большую мощность. А в практике автомобилизма в качестве электропривода можно использовать автомобильный стартер. Питание в этом случае происходит от автомобильного аккумулятора. Пользуются наибольшей популярностью у автомобилистов.

Гидравлические лебёдки ещё более мощные, но сложны по конструкции и имеют низкую эксплуатационную надёжность. Поэтому автолюбителями практически не применяются.

Червячная передача — высокая степень надёжности

Во многих механизмах подобного типа, имеющих большую грузоподъёмность, предусмотрено управление скоростью движения троса. Благодаря этому можно изменять интенсивность прилагаемых физических усилий. Ручная лебедка червячная может иметь многообразие вариантов крепления.

Такое устройство отличается простотой эксплуатации и существенной надёжностью. При помощи данного элемента, предназначенного для грузоподъёмности, можно производить монтажные, ремонтные и строительные работы. При этом лебёдка будет иметь высокий уровень безопасности при работе.

Она должна обладать комфортной рукояткой, а червячный редуктор сможет обеспечить прекрасную возможность удержания нагрузки.

Как сделать лебёдки разного типа

Для того, чтобы браться за разработку и изготовление лебёдки своими руками, необходимо уметь работать со слесарным инструментом, сварочным оборудованием, электроприборами и машинами.

Самодельные лебёдки создаются под конкретный автомобиль. Они максимально отвечают потребностям хозяина, гораздо дешевле покупных, имеют высокую ремонтопригодность, просты в облуживании, более компактны.

Один из наиболее популярных вариантов самодельной лебёдки создаётся из деталей велосипеда.

Из инструментов понадобится болгарка, дрель или сверлильный станок, шуруповёрт, сварочный аппарат, тиски, метчики, молоток, керн и кое-что другое.

Трещотка, которая нужна как предохранитель от обратного самопроизвольного вращения барабана, изготавливается из втулки.

Самодельный храповик из велосипедной втулки ФОТО: usamodelkina.ru Из стальной полоски изготавливается корпус, в который вставляется втулка с храповиком. Основная часть лебёдки готова.

Устройство с храповиком в сборе ФОТО: usamodelkina.ru

Как выбрать ручную лебедку?

Желая приобрести отличного помощника на строительство дома, в гараж или для внедорожника, нужно учитывать конструктивные особенности и другие нюансы данного приспособления. Сразу же уточним, что для вертикального подъема лучше подходят тали. Ручная лебедка преимущественно предназначена для перетаскивания грузов по горизонтали или под углом, хотя многие умельцы научились их приспосабливать в качестве подъемных механизмов.

Главные критерии при выборе ручных лебедок:

От качества механизма укладки троса и его фиксации зависит безопасность работы.
Ручная лебедка для авто должна приобретаться с запасом мощности, чтобы она смогла вытянуть машину под углом.
Для демонтажа или установки двигателя машины в гараже хватает тягового усилия до 1 т.
Для автомобильных лебедок на внедорожниках нужна длина троса до 30-ти м.
Строительная ручная лебедка для работы преимущественно требует длины троса до 10-ти м.
Обязательно обращайте внимание на компактность устройства, если планируете его постоянно перевозить в багажнике.
Цепная ручная лебедка выдерживает значительное усилие, но при резком перепаде нагрузки звенья цепи могут лопаться.
Трос менее долговечен, но благодаря витой структуре не боится резких перепадов нагрузки.

Рейтинг ручных лебедок

Изучение каталогов с описанием лучших новинок года помогает правильнее подобрать приспособление для авто, гаража или на стройку. Для примера предлагаем посмотреть небольшой ТОП устройств барабанного и рычажного типа в разной ценовой категории:

1. Matrix 52225 – популярное бюджетное устройство с тяговым усилием до 1,6 т, вес 6 кг, передаточное число 15:1, диаметр троса 5 мм, длина троса 2,8 м.
2. STAYER 4310-2 – грузоподъемность 1 т при высоте подъема до 3 м, развивает усилие 2 т на местности с уклоном до 15º, имеется усиленный корпус.
3. Haul-Master 95541– работает с полиэфирной гибкой лентой, корпус стальной, мощность приспособления 900 фунтов (около 400 кг).
4. Sportsman W1000 – поставляется с 32-х футовым крепким стальным тросом (9,75 м), максимальная грузоподъемность 1000 фунтов (454 кг), вес 2,7 кг, кованая шестерня, антикоррозионное покрытие корпуса.
5. Invincible Marine BR59230 – тросовая ручная барабанная лебедка, коррозионно-стойкая сборка, оцинкованная рама, мощность ручной лебедки 600 фунтов (до 270 кг), благодаря компактным размерам подойдет для лодки или гаража.

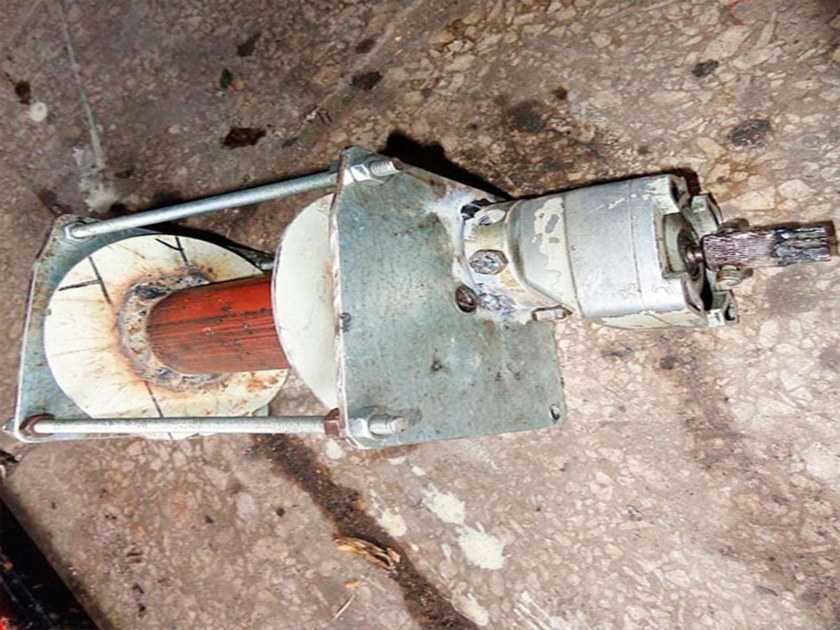

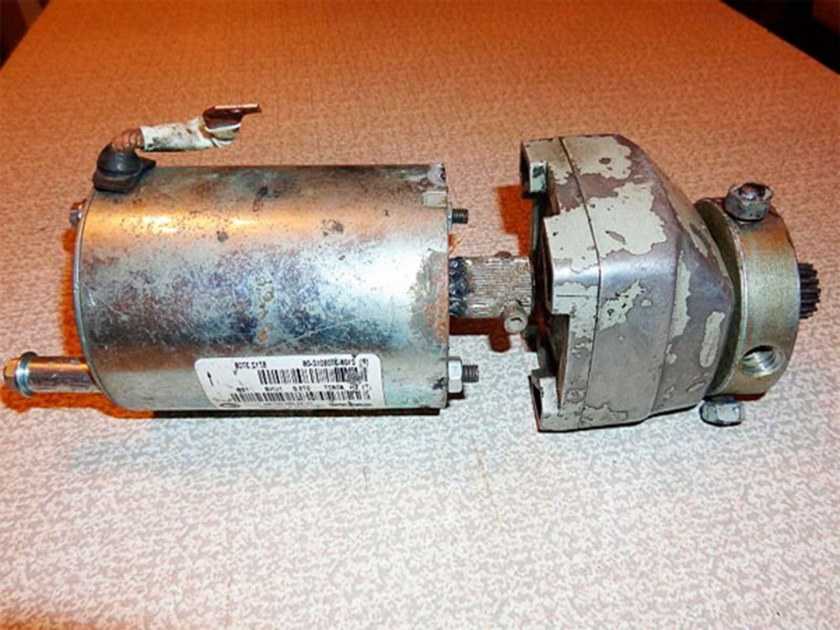

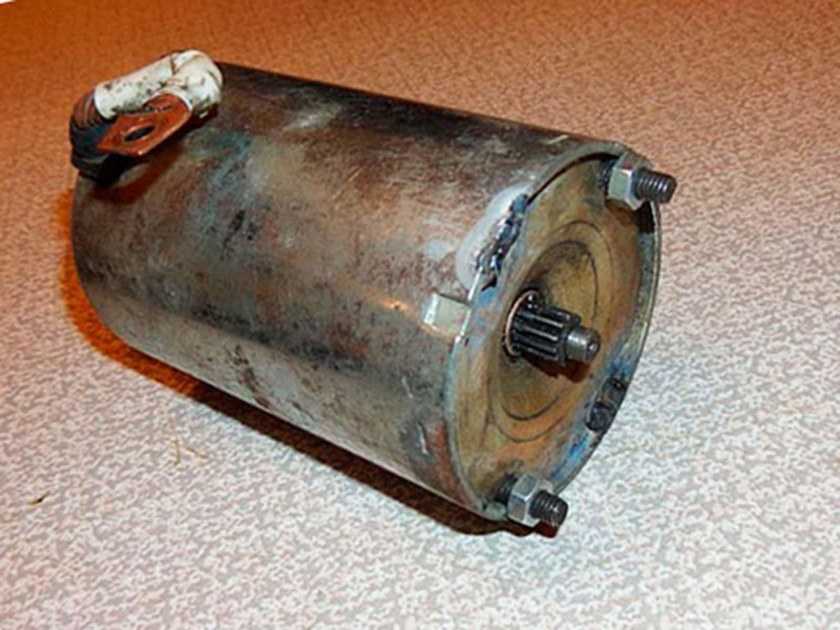

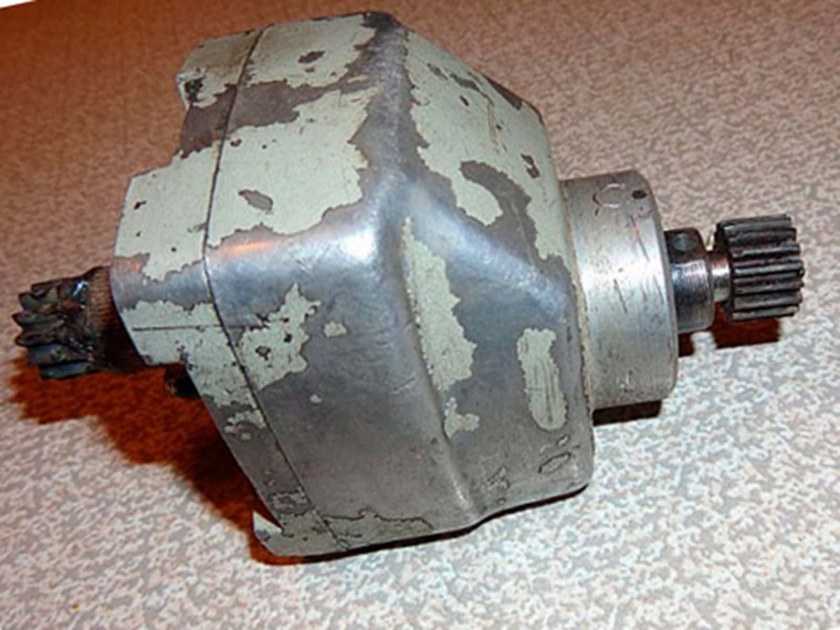

Лебёдка из автомобильного стартера

Лебёдка электрическая 12V своими руками изготавливается из старых деталей от автомобиля, металлического профиля и питается от аккумулятора. В качестве электропривода применяется автомобильный стартер на 12V.

Потребуются такие основные материалы:

• провода;
• трос (стальной или полимерный);
• шестерни;
• барабан;
• стартер;
• редуктор;
• профильные трубы и лист стали.

Лебёдка из стартера своими руками собирается в следующей последовательности:

1. Изготовление каркаса из профиля и листовой стали. Каркас должен быть сварным.
2. Установка барабана в посадочные места. Барабан крепится болтовыми соединениями.
3. Подключение стартера к редуктору посредством переходников.
4. Проверка совпадения зубьев первичного вала с шестерней. Детали должны соединяться свободно. В противном случае нужно заменить вал или шестерёнку.
5. Установка шестерёнки на цилиндр.
6. Подключение электропроводки.

Это не высокомощная лебёдка, своими руками из стартера сделать тяговой прибор для высоких нагрузок не выйдет, что обусловлено сравнительно невысокой мощностью привода. Но, если заменить стартер на более мощный электродвигатель, можно сделать агрегат для перемещения тяжёлых грузов.

Лебёдка из автомобильного стартера

Лебёдка электрическая 12V своими руками изготавливается из старых деталей от автомобиля, металлического профиля и питается от аккумулятора. В качестве электропривода применяется автомобильный стартер на 12V.

Потребуются такие основные материалы:

• провода;
• трос (стальной или полимерный);
• шестерни;
• барабан;
• стартер;
• редуктор;
• профильные трубы и лист стали.

Лебёдка из стартера своими руками собирается в следующей последовательности:

1. Изготовление каркаса из профиля и листовой стали. Каркас должен быть сварным.
2. Установка барабана в посадочные места. Барабан крепится болтовыми соединениями.
3. Подключение стартера к редуктору посредством переходников.
4. Проверка совпадения зубьев первичного вала с шестерней. Детали должны соединяться свободно. В противном случае нужно заменить вал или шестерёнку.
5. Установка шестерёнки на цилиндр.
6. Подключение электропроводки.

Это не высокомощная лебёдка, своими руками из стартера сделать тяговой прибор для высоких нагрузок не выйдет, что обусловлено сравнительно невысокой мощностью привода. Но, если заменить стартер на более мощный электродвигатель, можно сделать агрегат для перемещения тяжёлых грузов.

Похожие записи:

Запекаем картошку в микроволновке в пакете: 3 простейших рецепта Суперконденсаторы вместо аккумуляторов Как увеличить громкость наушников Как проверить строительный уровень и правильно выбрать модель Инструкция по монтажу металлического сайдинга + обшивка фасада дома и крепление доборных элементов Как убрать ржавчину с топора: 6 проверенных способов
