Как установить и подключить блок питания к компьютеру

Что это такое

Форм-фактором называется форма, размеры и физическая компоновка того или иного девайса для ПК. Все параметры стандартизированы, поэтому устройства одного форм фактора в большинстве случаев являются взаимозаменяемыми.

Конечно, следует обращать внимание и на другие параметры – в случае с БП это мощность, разъемы блока питания ПК (информацию по ним вы найдете здесь) и прочее. Однако использование соответствующего форм-фактора(стандарта) гарантирует, что устройство поместится в корпусе чисто физически и не потребуется дополнительная «доводка напильником»

Однако использование соответствующего форм-фактора(стандарта) гарантирует, что устройство поместится в корпусе чисто физически и не потребуется дополнительная «доводка напильником».

Преимущества для пользователей очевидны: типизация и стандартизация комплектующих позволяет быстро и недорого заменить деталь на аналогичную, приложив при этом минимум усилий.

Кроме того, на базе стандартных комплектующих можно так же быстро собрать новый компьютер требуемой конфигурации, а при возникновении необходимости улучшить характеристики, благодаря установке более мощного устройства.

Кроме того, совместимость стандартов обеспечивает более широкий выбор комплектующих и как следствие их большую доступность в плане цены, благодаря конкуренции между производителями.

Впервые о стандартизации задумались инженеры компании IBM, первопроходца во многих сферах, так или иначе связанных с компьютерами. На тот момент принято было три стандарта: PC/XT, AT и PS/2 Model 30. Почти у всех современных форм-факторов, какие существуют сегодня, «растут ноги» именно отсюда.

Схема блок питания на tl494 с регулировкой напряжения и тока

Представляем схему импульсного самодельного блока питания на микросхеме tl494 с возможностью регулировки выдаваемого напряжения и тока.

Такой блок питания обычно называют лабораторным блоком питания потому что при помощи него можно запитать как низковольтные маломощные потребители так и зарядить аккумулятор. Такой блок питания может выдать 30 Вольт при силе тока до 10 А.

Составные части импульсного блок питания на tl494

Блок питания можно разделить на 3 части:

Внутренний блок питания

Это блоки питания необходим для запитки вентилятора охлаждения, шим контроллера и вольтамперметра. Сюда подойдет любой блок питания с небольшой мощностью. Лучше конечно не собирать свой а использовать готовые решения, к примеру можно взять AC-DC преобразователь.

2 Блок управления.

Блок состоит из микросхемы TL494 и драйвера на 4-х транзисторах.

Схема включения TL494 получается очень простая, такая схема подключения довольно распространена у радиолюбителей. При помощи резистора R4 осуществляется регулировка напряжения от 0 до максимального значения, а при помощи R2 задается максимальное значение силы тока.

Резисторы R11 и R12 можно использовать многооборотные.

Блок управления можно собрать на отдельной плате.

Печатная плата блока управления

3 Силовая часть

Большую часть деталей можно взять из старого блока питания компьютера, входной фильтр, выпрямитель, конденсаторы тоже берем из него.

Далее нам необходимо изготовить трансформатор управления силовыми ключами. Большинство радиолюбителей пугает тот факт что придется изготавливать трансформатор. Но в нашем случае все просто.

Для изготовления трансформатора понадобится колечко R16 x 10 x 4.5 и провод МГТФ 0.07 кв. мм. Провод берем 3 отрезка по 1 метру и делаем 30 витков в 3 провода на кольце.

Дроссель L1 также наматывается на ферритовое кольцо медным проводом длинной 1.5-2 метра и сечением 2 мм. Такая намотка позволят достичь приблизительно требуемой индуктивности.

Во множестве блоков питания есть второй дроссель на ферритовом стрежне, в качестве L2 можно взять его.

Силовой трансформатор тоже берется из блока питания от компьютера, но выходное напряжение будет 20 Вольт. Для того чтобы получить 30 Вольт, силовой трансформатор нужно перемотать. Для больших токов предпочтительнее брать ферритовые кольца.

Схема блок питания на tl494 с регулировкой напряжения и тока

Расчет для нашего блока питания 30 вольт 10 ампер. Трансформатор-донор из компьютерного блока питания оказался 39/20/12:

Внешний вид готового блока питания

Как заставить блок питания работать без компьютера

Как правило, при включении блока питания в сеть его 12В шина остается обесточенной. Это происходит во всех современных блоках питания. Единственное напряжение, которое имеется – это 5В SB – дежурное напряжение. Для запуска основной питающей линии с вольтажом 12, 5 и 3.3В необходимо наличие низкого логического уровня на контакте PC-ON. Без использования материнской платы данный низкий логический уровень может обеспечить простая перемычка, помещенная между общим проводом (любым черным проводом) и отводом PC-ON (зеленым проводом). Если перемычка стоит – блок питания включается даже без материнской платы, если вытащить перемычку – отключается. Все предельно просто и понятно.

Как подобрать для питания конкретной нагрузки

Предположим, нам необходимо запитать какую-то конструкцию или готовый механизм. Как подобрать подходящий БП? Для этого учитываем три основных критерия:

• необходимое для прибора напряжение;
• потребляемый прибором ток;
• наличие или отсутствие стабилизаторов тока или напряжения.

Пусть нам нужно питать низковольтный светодиодный прожектор. Рассчитан он, как указал производитель, на напряжение 12 В, потребляемая мощность 7 Вт.

Сначала рассчитываем потребляемый осветителем ток: 7 : 12 = 0,58 А. Как правило, осветительные приборы требуют стабилизации тока. Значит, нам нужен БП со стабилизатором тока на 580 А. Попробуем найти такой источник питания в интернете. Вот он. Ток стабилизации, правда, на 20 мА больше положенного, но это некритично, поскольку найти источник на точно заданный ток невозможно.

Теперь запитаем магнитолу. Точно так же рассчитываем, читаем на шильдике или измеряем ток на максимальной громкости. Предположим, 8А. Напряжение электропитания бортовой сети автомобиля нам известно — 12–14 В. Какая стабилизация нужна? В принципе, никакой — в автомагнитоле есть встроенный стабилизатор

Важно, чтобы БП выдавал 12–14 В и обеспечивал ток до 10 А (с запасом). Это составит 140 Вт

Для питания светодиодной ленты, конечно, мы выберем БП соответствующей мощности со стабилизатором напряжения 12 или 24 В (зависит от типа используемой ленты).

Импульсный, с трансформатором или гасящим конденсатором? От последнего лучше сразу отказаться — очень опасно. Но если БП будет встроен в прибор, и его никто не будет разбирать, то останется на крайний случай. При этом, конечно, питаемое устройство должно быть маломощным.

Ну а импульсный или трансформаторный — тут решать каждому индивидуально. Если потребляемые токи большие, лучше предпочесть импульсные приборы, поскольку трансформаторные большего размера и веса. Малое потребление? Подойдёт и трансформаторный, особенно если он уже лет 5 валяется на чердаке без дела.

Единственное, выбирая импульсный БП, не следует забывать про электромагнитные помехи и  помехи по цепям питания, которые он создаёт. Если в помещении есть оборудование, чувствительное к электромагнитным помехам, то, конечно, нужно выбирать трансформаторную конструкцию.

Вот мы и выяснили, что такое блок питания и для чего служит. Каких типов и видов бывают и чем отличаются друг от друга. Теперь мы без проблем подберём БП для своих целей.

Спасибо, помогло!5Не помогло

Сейчас читают:

Все про ИБП (источник бесперебойного питания): зачем нужен и как работает

Что такое портативная зарядка — power bank и для чего он нужен?

Как сделать импульсный блок питания своими руками: лучшие сборки и схемы

Как сделать блок питания для шуруповерта

Из чего состоит и как работает солнечная батарея

Как выбрать качественный блок питания?

Конечно, о блоках питания не так интересно читать, как, например, о видеокартах. Однако, когда в этом появляется необходимость, то на помощь приходят обзоры, обзоры и еще раз обзоры.

Ниже мы дадим некоторые рекомендации, на что стоит обращать внимание при детальном изучении компьютерных «кормильцев». Прежде всего, у вас должна быть определенная степень доверия к конкретному производителю

Наибольшей популярностью в нашей стране пользуются недорогие изделия компаний FSP, Corsair, Hiper, Chieftec, cooler Master, Thermaltake. К категории High-end относятся такие производители, как Enermax, Antec, SeaSonic, be quiet!

Важно не следовать на поводу у «брендовых предрассудков», а обращать внимание на действительно качественный продукт. Ведь неудачи случаются абсолютно у всех производителей

И высококачественные линейки, о которых потом чуть ли не слагают легенды, тоже «случаются» у многих.

Лучший блок питания мощностью более 1500 Вт: Corsair AX1600i

• Производитель (OEM): Flextronics.
• Максимальная выходная мощность: 1600 Вт.
• Эффективность: 80 PLUS Titanium, ETA-A+.
• Шум: Cybenetics A (20-25 дБА).
• Форм-фактор: ATX12V v2.4, EPS 2.92.
• Охлаждение: 140-мм вентилятор с жидкостным динамическим подшипником (NR140P).
• Модульный: полностью.
• Разъёмы: 2x EPS, 10x PCIe.
• Гарантия: 10 лет.

Плюсы

• Полная мощность при температуре 48 градусов.
• Мощный.
• Эффективный.
• Подавление пульсаций.
• Регулировка нагрузки.
• Точный сигнал Power Ok.
• Тихая работа.
• Качественные заглушки.
• Полностью модульный.
• Большое количество разъёмов.
• Качественный вентилятор.
• Магнитные боковые крышки.

Минусы

• Цена.
• Малое расстояние между коннекторами для периферийных устройств.
• EMI с детектором AVG.

На протяжении многих лет не было конкурента у блока Corsair AX1500i, но в итоге этот же производитель предложил кое-что получше. AX1600i можно считать лучшим современным блоком питания. Он обеспечивает высочайшую производительность во всех аспектах и основан на инновационной платформе с элементами дизайна блоков будущего.

Применение передовой схемы PFC и полностью цифровой платформы обеспечивает рекордные характеристики производительности. Кроме отличной эффективности AX1600i прекрасно регулирует нагрузку, у него отличная переходная характеристика и отличное подавление пульсаций. Всё это предлагается наряду с бесшумной работой и высококачественным вентилятором FDB. Программное обеспечение Corsair Link позволяет выбирать режимы работы вентилятора «Производительный», «Сбалансированный» и «Тихий».

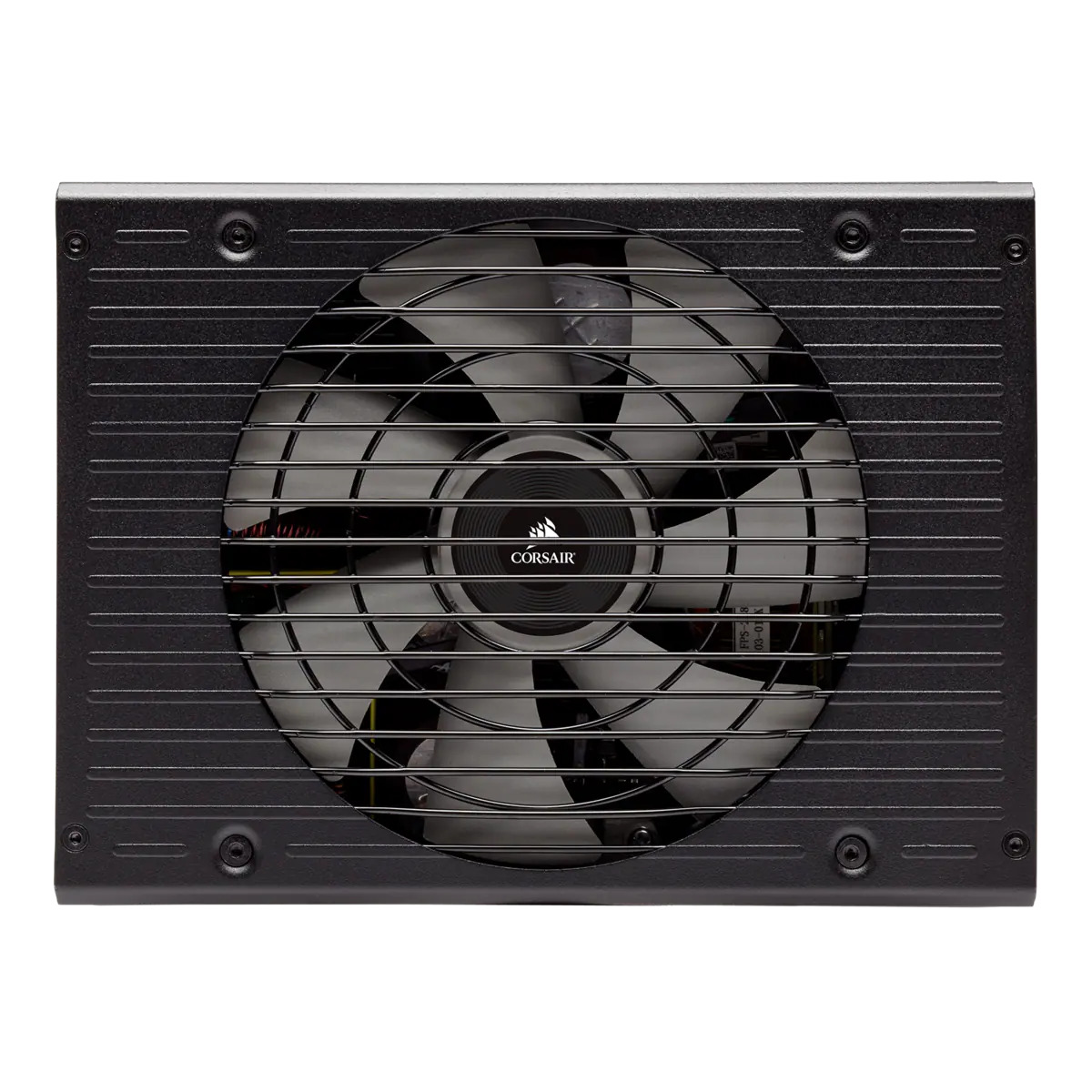

Corsair AX1600i

Особенности активации блока питания без ПК

Как известно, включение компьютера производится с помощью кнопки «Power», которая, в свою очередь, подключена к материнской плате. Для запуска блока питания без компьютера нам необходимо исключить из данной схемы материнскую плату с помощью способа, который я опишу чуть ниже.

При осуществлении данной операции помните, что:

• Необходимо отключить ПК и полностью отсоединить БП от компьютера;
• К одному из внешних разъёмов БП необходимо подключить какую-либо нагрузку (сойдёт какой-либо старый винчестер или проигрыватель СД (ДВД) дисков). Без подобной нагрузки возможны различные негативные последствия, в форме отказа БП от запуска, выход его из строя, иные нежелательные дисфункции;
• Будьте предельно аккуратны в выполнении указанных ниже операций. Случайное замыкание неверных контактов может вывести устройство из строя.

Продвинутые способы изменения напряжения по линии 12В

Вышеприведенный способ поднятия напряжения по линии 12В посредством нагрузки линии 5В является простым, но не самым верным способом. Достоинство, безусловно, имеется. Простота сборки, повторяемость, доступность элементной базы – вот основные плюсы вышеприведенной конструкции. Однако самым верным путем является не нагрузка 5В канала, а простая подстройка переменного резистора внутри блока питания. Как правило, значение напряжения по 12В каналу определяется с помощью резистивного делителя. Изменив положение подстрочного резистора, мы получим увеличение или уменьшение напряжения по 12В линии. Точное месторасположение, номинал, способ регулировки зависит от конкретной модели блока питания. Данный способ, хоть и является самым правильным, требует от вас знания схемы, а также представления о работе блока питания. Некоторые блоки питания не имеют таких подстрочных элементов в принципе, там приходится менять один из постоянных резисторов, чтобы хоть как-то повлиять на работу ШИМ микросхемы.

Как на БП компьютераподается питающее напряжение от электросети

Для того чтобы постоянные напряжения появились на цветных проводах блока питания, на его вход нужно подать питающее напряжение. Для этого на стенке, где обычно установлен кулер, имеется трехконтактный разъем. На фотографии этот разъем справа вверху. В нем есть три штыря. На крайние с помощью сетевого шнура подается питающее напряжение, а средний является заземляющим, и он через сетевой шнур при его подключении соединяется с заземляющим контактом электрической розетки. Ниже на некоторых Блоках питания, например на этом, установлен сетевой выключатель.

В домах старой постройки электропроводка выполнена без заземляющего контура, в этом случае заземляющий проводник компьютера остается не подключенным. Опыт эксплуатации компьютеров показал, что если заземляющий проводник не подключен, то это на работу компьютера в целом не сказывается.

Сетевой шнур для подключения Блока питания к электросети представляет собой трехжильный кабель, на одном конце которого имеется трех контактный разъем для подключения непосредственно к Блоку питания. На втором конце кабеля установлена вилка C6 с круглыми штырями диаметром 4,8 мм с заземляющим контактом в виде металлических полосок по бокам ее корпуса.

Если вскрыть пластмассовую оболочку кабеля, то можно увидеть три цветных провода. Желто — зеленый – является заземляющим, а по коричневому и синему (могут быть и другого цвета), подается питающее напряжение 220В.

Желто — зеленый провод в вилке С6 присоединяется к заземляющим боковым полоскам. Так что если придется заменять вилку, не забудьте об этом. Все о электрических вилках и правилах их подключения можете узнать из статьи сайта «Электрическая вилка».

Где находится блок питания в компьютере

Вопрос несколько странный, поскольку компьютер состоит из единственного блока — системного, но его тем не менее нередко задают. Итак, блок питания (БП) находится в системном блоке (СБ). Если взглянуть на системник сзади, то мы увидим гнездо, к которому подключается сетевой кабель. Так вот, этот кабель как раз подключается к гнезду, расположенному на БП.

Примерное место его нахождения мы определили, пора узнать, как он выглядит. Снимаем боковую стенку с системного блока (левую, если смотреть на лицевую панель системника), заглядываем внутрь. БП не заметить невозможно. Он выполнен отдельным модулем в собственном корпусе, из него выходит большое число разноцветных проводов, оканчивающихся разъёмами того или иного вида.

Поскольку задача БП — обеспечение электропитанием, то провода от него идут ко всем узлам, требующим энергии: от материнской платы до CD–привода.

Подготовка к переделке

Перед тем, как приступить к работе над созданием лабораторного агрегата, необходимо определиться, какое напряжение и ток вам нужно от него получить, и выбрать подходящий блок питания от компьютера с контроллером TL494 или аналогом.

Это устройство будет иметь защиту от короткого замыкания, перегрева и перегрузки. Это позволит получать плавно регулируемое напряжение от нуля до 25 В, при токе до 8-10 А.

Подготовка агрегата к модификации заключается в отключении вентилятора, выходных электролитических конденсаторов на линиях +12, +5, + 3,3 В и ненужных жил общей разводки. Карта должна иметь желтый, черный, зеленый и сетевой провода.

Какие детали нужно докупить

Чтобы модифицировать силовой модуль вашего компьютера, вам необходимо приобрести некоторые детали и устройства. Радиолюбители могут оказаться в домашней лаборатории.

Электролитические конденсаторы:

• 22 мкФ / 16 В;
• количество остальных элементов и их мощность такие же, как у деталей, свариваемых в процессе подготовки, но они должны выдерживать напряжение не менее 35-40 В.

Резисторы:

• переменная — 22 кОм и 330 Ом;
• постоянная (кОм) — 47, 15, 10, 1,2 и 3 шт. 2.7.

Устройства:

• вольтметр;
• амперметр — желательно с внутренним шунтом.

Схема доработки компьютерного БП

Для начала нужно удалить все ненужные предметы из обвязки TL494. Чтобы не резать рельсы и не искать детали, которые нужно снимать, можно сделать проще: выпарить и приподнять ножки 1-4 и 13-16 микросхемы.

Капитальный ремонт осуществляется навесным монтажом по схеме:

1. Между общим проводом и выводами 1, 2 и 4 контроллера припаяны резисторы 2,7, 2,7 и 1,2 кОм соответственно.
2. 2-й и 3-й контакты TL494 подключены через резистор 47 кОм и конденсатор 0,01 мкФ (он находится на плате).
3. Между первой ногой и шиной +12 В установлен регулятор на 22 кОм — он будет изменять напряжение на выходе блока питания. Туда же припаян положительный провод вольтметра.
4. Пятнадцатый вывод подключен к центральному выводу переменного резистора 330 Ом. Он будет регулировать ток.
5. один из его концов идет «в минус», а второй проходит через резистор 10 кОм на выводах 13 и 14, спаянных между собой.
6. шестнадцатая ветвь микросхемы подключена к «минусу» через амперметр».
7. 14-й вывод подключен ко 2-й и 4-й ногам TL494 через резистор 2,7 кОм и параллельный конденсатор 22 мкФ / 16 В и сопротивление 15 кОм соответственно.
8. Устройства подключаются к плате кабелем длиной 10-20 см.
9. Припаиваются электролитические конденсаторы на 35-40В.
10. Зеленый провод соединен переключателем с «минусом» платы.

Напряжение

После этих изменений на линиях +12 и +5 В напряжение будет установлено на + 25-30 и +10 В. Это можно проверить с помощью тестера.

Далее устанавливается вентилятор. Поскольку он подключен к линии 10 В, это приведет к небольшому снижению скорости вращения.

Источники

• https://Zapitka.ru/masterskaya/peredelka-kompyuternogo-bloka-pitaniya-v-laboratornyy
• https://datagor.ru/practice/power/2246-peredelka-bloka-at-v-reguliruemyy-bolk-pitaniya-0-30v-0-11a.html
• https://SdelaySam-SvoimiRukami.ru/3871-laboratornyy-istochnik-pitaniya-iz-bp-kompyutera.html
• https://Acums.ru/bespereboyniki-i-bloki-pitaniya/skhemy-peredelki-v-laboratorniy-ili-reguliruemiy-v-zaryadnoe-ustroystvo
• https://CleverDIY.ru/kak-samomu-sdelat-blok-pitaniya-iz-kompyuternogo-bp
• https://radioskot.ru/publ/bp/laboratornyj_bp_s_zashhitoj_iz_obychnogo_kompjuternogo/7-1-0-1063

Разъемы и напряжения компьютерного блока питания

Цветовая маркировка напряжений компьютерного блока питания

Как вы могли заметить, провода, выходящие из блока питания, имеют свой цвет. Это не просто так. Каждый цвет обозначает напряжение. Большинство производителей стараются придерживаться одного стандарта, но бывают совсем китайские блоки питания и цвет может не совпадать (именно поэтому мультиметр в помощь).

В нормальных БП маркировка по цветам проводов такая:

• Черный — общий провод, «земля», GND
• Белый — минус 5V
• Синий — минус 12V
• Желтый — плюс 12V
• Красный — плюс 5V
• Оранжевый — плюс 3.3V
• Зеленый — включение (PS-ON)
• Серый — POWER-OK (POWERGOOD)
• Фиолетовый — 5VSB (дежурного питания).

Распиновка разъемов блока питания AT и ATX

Для вашего удобства я подобрал ряд картинок с распиновкой всех типов разъемов блока питания на сегодняшний день.

Для начала изучим типы и виды разъемов (коннекторов) стандартного блока питания.

Для «запитки» материнской платы используется разъем ATX с 24 контактами или разъем AT с 20-ю контактами. Он же используется для включения блока питания.

Для жестких дисков, сидиромов, картридеров и прочего используется MOLEX.

Большая редкость сегодня разъем для flopy — дисков. Но на старых БП можно встретить.

Для питания процессора используется 4-контактный разъем CPU. Их бывает два или еще сдвоеный, то есть 8-контактный, для мощных процессоров.

Разъем SATA — пришел на смену разъема MOLEX. Используется для тех же целей, что и MOLEX, но на более новых устройствах.

Разъемы PCI, чаще всего служат для подачи дополнительного питания на разного рода PCI express устройства (наиболее распространены для видеокарт).

Перейдем непосредственно к распиновке и маркировке. Где же наши заветные напряжения? А вот они!

Еще одна картинка с распиновкой и цветовым обозначением напряжений на разъемах БП.

Ниже приведена распиновка блока питания типа AT.

Ну вот. С распиновкой компьютерных блоков питания разобрались! Самое время перейти к тому, как получить необходимые напряжения из блока питания.

Получение напряжений с разъемов компьютерного блока питания

Теперь, когда мы знаем, где взять напряжения, воспользуемся таблицей, которую я привел ниже. Пользоваться ей надо следующим образом: положительное напряжение+ ноль= итого.

Важно помнить, что ток итогового напряжения будет определяться минимальным значением по использованным номиналам для его получения. Я рекомендую на протяжении всей работы проверять результат мультиметром

Так спокойнее

Я рекомендую на протяжении всей работы проверять результат мультиметром. Так спокойнее.

Также не забывайте, что для больших токов желательно использовать толстый провод.

Самое главное!!! Блок питания запускается замыканием проводов GND и PWR SW. Работает до тех пор, пока данные цепи замкнуты!

 ПОМНИТЕ! Любые эксперименты с электричеством необходимо проводить со строгим соблюдением правил электробезопасности!!!

Дополнение по разъемам. Уточнение распиновки PCIe и EPS разъемов.

PCIe и EPS

Как проверить блок питания компьютера на работоспособностьс помощью скрепки?

Есть множество вариантов, почему ваш компьютер перестал работать. А потому прежде чем начать винить во всём блок питания, надо сначала убедиться в том, что причина поломки действительно в нём. Как это сделать? Лучше всего будет попробовать запустить блок питания напрямую, то есть без участия ПК.

Вы можете проверить блок питания на компьютере скрепкой, проволокой или небольшим проводком. Для этого достаточно просто соединить с их помощью два определённых контакта на разъёме питания блока. Первый контакт это тот самый, который и отвечает за включение блока питания, обычно он зелёного цвета и находится на четвёртой, считая слева, позиции. Второй же контакт находится справа по соседству с первым и поможет нам заземлить напряжение.

Если после того, как вы соединили контакты, блок питания заработал, начал крутиться вентилятор, то причину следует искать в другом месте, например в самой кнопке включения. Если же нет, то тут возможно два варианта, либо блок питания действительно не исправен, либо вы что-то сделали не так.

В целях безопасности при проведении данной операции, лучше всего полностью обесточить блок питания, а также отключить его от винчестера и других компонентов ПК, оставив только подключение к дисководу. Это делается для того чтобы избежать перегорания самого блока и других составляющих системы, ну и конечно же удара током.

Схема для лабораторного БП

Для переделки ненужного блока питания компьютера в лабораторный источник с регулируемым выходным напряжением хорошо подходят БП стандарта ATX (но можно и AT), выполненные по схеме с ШИМ на микросхеме TL494 или ее аналогах.

Структурная схема блока питания стандарта ATX.

Хотя они все построены по одной структурной схеме и работают по схожему принципу, физически реализованы источники питания могут быть по-разному. Потому первое, с чего надо начать – попытаться найти принципиальную схему от фактически имеющегося блока.

Процедуру переделки можно рассмотреть на примере модели LC-250ATX. Поняв принцип, можно будет работать и с другими подобными блоками.

Изначальная схема блока LC-250ATX.

В основу работы LC-250ATX положен принцип ШИМ, реализованный на стандартной для таких схем микросхеме TL494. Она формирует импульсы, которые усиливаются ключами на транзисторах Q6,Q7, далее через трансформатор T2 ключами на транзисторах Q1, Q2 создаются импульсы на первичной обмотке трансформатора T1. Эти импульсы трансформируются через вторичные обмотки и подаются на выпрямители различных напряжений, из которых для переделки интересен лишь канал +12 вольт.

Схема дежурного напряжения собрана на транзисторе Q3, трансформаторе T3 и интегральном стабилизаторе 7805. Этот участок также понадобится для будущей конструкции. На операционном усилителе LM339 собрана схема формирования сигнала PWR_OK и запуска БП сигналом от материнской платы.

Заключение

Используя простые схемы для сборки регулируемого типа блока питания, вы сможете набить руку и в дальнейшем делать своими руками более сложные модели. Не стоит брать на себя непосильный труд, так как в конечном итоге вы можете не получить желаемый результат, а самодельный преобразователь будет работать неэффективно, что негативным образом может сказаться как на самом приборе, так и на функциональности электроаппаратуры, подключенной к нему.
Если же все сделать правильно, то на выходе вы получите отличный блок питания с регулировкой напряжения для своей домашней лаборатории или других бытовых ситуаций.

Выбираем уличный датчик движения для включения света

Всем давно известно, что без нормального регулируемого блока питания не возможно запустить ни один девайс сделанный своими руками. Ведь блок питания это основа радиолюбительской лаборатории, поэтому в этой статье я расскажу, как сделать простой регулируемый блок питания из доступных деталей всего на двух транзисторах. На этом рисунке изображена простая для изготовления схема регулируемого блока питания.

Эта схема очень неприхотлива в радиодеталях по этому, собрать её может каждый начинающий радиолюбитель практически из того, что имеется под рукой. Диодный мост Br1 пойдет практически любой с силой тока не менее 3А. Если нет диодного моста, замените его подходящими диодами. Конденсатор С1 можно заменить любым от 1000 мкФ до 10 000 мкФ. Переменный резистор Р1 от 5 до 10 кОм. Транзистор Т1 КТ815, BD137, BD139 транзистор Т2 КТ805, КТ819, TIP41, MJE13009 и многие другие советские и импортные аналоги, подбираются согласно требуемой нагрузке и мощности источника питания.

Диод D1 с силой тока не менее 3А, можно вообще заменить перемычкой, он защищает конденсатор C2 от переполюсовки при подключении к блоку питания аккумулятора. Источником питания для этой схемы может служить любой трансформатор от 12 до 30 вольт. Для своего блока питания я использовал тороидальный трансформатор от музыкального центра с двумя последовательно соединенными обмотками по 13,5В и силой тока 3,5А. После выпрямления напряжения на выходе получилось 30 вольт.

Все детали блока питания я, как всегда разместил на печатной плате размером 6,5 на 4,5 см

При установке транзисторов обратите внимание на цоколевку. Например у транзистора КТ819 ножки располагаются так ECB, а у транзистора MJE13009 так BCE, по этому транзисторы лучше всего соединить с платой небольшими кусочками провода и тогда у вас не возникнет проблем с правильной установкой транзисторов на радиаторе

Два транзистора установите на одном радиаторе без изоляционных прокладок потому, что коллекторы транзисторов на схеме соединяются вместе. Не забудьте места крепления транзисторов смазать термопастой. Диодную сборку желательно закрепить на небольшом радиаторе, она тоже не слабо нагревается. Для контроля выходных характеристик желательно установить универсальный китайский измерительный прибор (УКИП) обозначенный на схеме V/A1.

Все компоненты блока питания я разместил в стандартном корпусе от компьютерного блока питания. Только из за большого размера тороидального трансформатора от музыкального центра вентилятор пришлось разместить снаружи, но это на технические характеристики блока питания особо не влияет.

Благодаря мощному 3,5 амперному тороидальному трансформатору этот универсальный регулируемый блок питания я использую для питания различных самоделок и в качестве зарядного устройства для небольших аккумуляторов.

Друзья, желаю вам удачи и хорошего настроения! До встречи в новых статьях!

Заключение

Выбор блока питания на самом деле достаточно прост, даже с учетом всех описанных выше нюансов. Главное, чтобы он подходил вам по основным параметрам: мощность, размер, необходимые разъемы. Все остальные характеристики важны только, если бюджет позволяет.

В сборке все должно быть сбалансировано — блок питания должен соответствовать остальным комплектующим. Не рационально в бюджетную сборку ставить дорогущий БП только из-за сертификата или крутого бренда, также не целесообразно в топовую сборку ставить бюджетный БП, даже если он подходит по мощности. В среднем на покупку БП мы рекомендуем планировать до 10% бюджета, выделяемого на всю систему.

Современные модели блоков питания на российском рынке имеют достаточно хороший уровень качества. Найти откровенно опасные, которые смогут испортить ваши комплектующие при эксплуатации, практически невозможно. Но и не стоит забывать, что чем дороже покупка, тем больше внимания следует уделить различным параметрам, в том числе и изучая независимые обзоры.

Всем пожелаем удачного выбора и оптимальных покупок. И помните, что компьютер – это всего лишь инструмент, и не нужно его превращать в фетиш.

Похожие записи:

Как сделать фотоальбом своими руками пошаговая инструкция Торфяной туалет для дачи своими руками: от простого до стационарного Всё об усилителе jlh. часть i Как сделать корпус для подшипника своими руками Звонок на телефон как старый телефон Открытка скрапбукинг упаковка подарка аппликация тиснение штамповка открытки-шоколадницы с шаблоном и ссылкой на мк бумага бусины клей салфетки скотч
