Безупречный блок питания для усилителя

Содержание

Схема выпрямителей и стабилизаторов напряжения

Ниже приведена принципиальная схема блока питания для моего самодельного усилителя мощности.

Рис. 2. Принципиальная схема источника питания для самодельного усилителя мощности НЧ.

Для питания схем усилителей мощности НЧ используются два двуполярных выпрямителя — А1.1и А1.2. Остальные электронные блоки усилителя будут питаться от стабилизаторов напряжения А2.1 и А2.2.

Резисторы R1 и R2 нужны для разрядки электролитических конденсаторов, в момент когда линии питания отключены от схем усилителей мощности.

В моем УМЗЧ 4 канала усиления, их можно включать и выключать попарно с помощью выключателей, которые коммутируют линии питания платок УМЗЧ с помощью электромагнитных реле.

Резисторы R1 и R2 можно исключить из схемы если блок питания будет постоянно подключен к платам УМЗЧ, в таком случае электролитические емкости будут разряжаться через схему УМЗЧ.

Диоды КД213 рассчитаны на максимальный прямой ток 10А, в моем случае этого достаточно. Диодный мост D5 рассчитан на ток не менее 2-3А,собрал его из 4х диодов. С5 и С6 — емкости, каждая из которых состоит из двух конденсаторов по 10 000 мкФ на 63В.

Рис. 3. Принципиальные схемы стабилизаторов постоянного напряжения на микросхемах L7805, L7812, LM317.

Расшифровка названий на схеме:

STAB — стабилизатор напряжения без регулировки, ток не более 1А;
STAB+REG — стабилизатор напряжения с регулировкой, ток не более 1А;
STAB+POW — регулируемый стабилизатор напряжения, ток примерно 2-3А.

При использовании микросхем LM317, 7805 и 7812 выходное напряжение стабилизатора можно рассчитать по упрощенной формуле:

Uвых = Vxx * ( 1 + R2/R1 )

Vxx для микросхем имеет следующие значения:

LM317 — 1,25;
7805 — 5;
7812 — 12.

Пример расчета для LM317: R1=240R, R2=1200R, Uвых = 1,25*(1+1200/240) = 7,5V.

Простейший усилитель звука

Необходимые материалы

Чтобы самостоятельно сделать усилитель, потребуется подготовить:

микросхему LM386;
источник постоянного тока напряжением 9 В (батарея типа «Крона» или банка из 6 стандартных 1,5-вольтовых батареек);
корпус для установки батареек или переходная плата для элемента «Крона»;
громкоговоритель 1 Ватт с катушкой сопротивлением 8 Ом;
разъем для подсоединения штекера диаметром 3,5 мм;
сопротивление номиналом 10 Ом;
конденсатор емкостью 0,05 мкФ;
выключатель цепи питания.

Требования к блоку питания

Блоки питания для УМЗЧ (усилитель мощности звуковой частоты) определяют класс устройства. В конструкции изделий предусматриваются фильтры для устранения помех, а выходное напряжение не должно пульсировать. Адаптеры строятся на основе стандартного трансформатора с полупроводниковым мостом выпрямления, импульсные устройства для питания усилителей звука не применяются.

Для устранения пульсации тока в цепи выпрямителя устанавливаются конденсаторы с повышенной емкостью. В базовом усилительном блоке применяется химический источник постоянного тока, в котором отсутствуют источники радиочастотных помех. Недостатком является низкая емкость, которой хватает на 1-3 часа работы оборудования.

Этапы работы

Краткий алгоритм изготовления:

Нарисовать на листе бумаги схему усилительного блока, что позволит корректно соединить электронные компоненты. Для определения назначения контактов необходимо расположить микросхему полукруглой выемкой от себя.
Припаять кабель, соединяющий положительный полюс батареи с цепью питания микросхемы. Шнур присоединяется к ножке, отмеченной на корпусе цифрой 6 (вторая позиция снизу на правой стороне чипа).
Установить в разрыв положительного кабеля питания переключатель, позволяющий управлять работой малогабаритного усилителя.
Присоединить к нижнему контакту на правой стороне чипа положительный выход конденсатора.
Соединить отрицательный выход конденсатора с положительной клеммой громкоговорителя. Допускается использование удлинительного медного провода, позволяющего разнести усилительный блок и репродуктор.
Припаять отрезок кабеля к отрицательному полюсу громкоговорителя. Противоположный конец провода подсоединяется к нижней лапке на левой стороне микросхемы. Дополнительный кабель соединяет нижний контакт со второй точкой сверху, расположенной на левой кромке чипа.
Присоединить контакт сопротивления к ножке, расположенной между пинами, использованными для коммутации отрицательного вывода динамика.
Соединить каналы разъема для коммутации внешнего источника звука в общий тракт. Оснастить противоположный вывод резистора удлинительным проводом, который выводится к полученному общему положительному контакту разъема.
Отрицательный выход разъема заземляется (выводится к отрицательному полюсу динамика). К этой же точке подводится минусовой сигнал от источника питания.
Установить детали в пластиковый корпус подходящих размеров и конфигурации. Полученная конструкция, собранная из подручных материалов, может использоваться как портативная колонка, которая подключается к смартфону или ноутбуку.

Самый простой усилитель звука для мобильного телефона

У многих владельцев смартофонов и планшетов стоит проблема звука, точнее его недостаточной громкости. К сожалению, программными средствами, решить ее удается очень редко. Поэтому нужно применить метод достаточно простой и бюджетный, чтобы сделать несложное электронное устройство, которое увеличит мощность вашего устройства. Тогда можно будет слушать любимую музыку и просматривать видео на нормальной и даже очень сильной громкости.

В этом видео-уроке будет показан самый простейший усилитель звука, который может сделать любой человек, даже школьник, который никогда не брал в руки паяльник. Его схема, подходящая для мобильного телефона, состоит из простейших компонентов. Когда усилитель будет готов, можно улучшить качество воспроизведения звука, воспользовавшись внешним динамиком. О том, как его сделать, показано в отдельном видео на сайте.

В этой же статье речь пойдет об усилителе, к которому можно присоединить просто динамик, или воспользоватся идеей, как сказано выше.

Схема усилителя звука на микросхеме lm386

Что нужно для сборки усилителя?

Во-первых, нам нужен разъем для кроны, крона на 9 вольт, один динамик, мощностью 1 Вт и сопротивление 8 Ом. Кроме этого также нужен один мини-джек на 3,5 мм, один резистор на 10 ом, переключатель, микросхема LM386 и один конденсатор на 10 В и 220 MF. Схема была нарисована на листе бумаги.

Как вы можете увидеть, эта микросхема содержит четыре фиксатора на каждой стороне, есть 8 фиксаторов в целом. Чтобы не путать и не перевернуть микросхему вверх ногами и припаять неправильно, на ней имеется выемка в форме полукруга. Нам нужно положить микросхему так, чтобы этот значок расположился сверху и можно паять все шаг за шагом.

Вы могли бы заметить, что номер 6-это предпоследняя лапка справа, к ней припаяем один провод. Этот провод должен быть привязан к выключателю, второй контакт от выключателя должен быть связан с плюсом коннектора кроны.

Следующий этап.

Под номером 5 контакт, он последний с правой стороны. К нему нужно припаять конденсатор, у которого есть два полюса – плюс и минус. Как мы должны идентифицировать их? Есть ноль с черной полоской – это минус, другая сторона – это плюс. По схеме мы соединяем плюс с последним контактом справа.

Давайте двигаться вперед. Минус от конденсатора надо припаять к плюсу динамика. Мы собираемся взять провод и удлинить контакт конденсатора. Теперь припаяем провод минуса конденсатора к плюсу от динамика. Далее минус от динамика присоединим к 4-му и 2-му фиксаторам микросхем. Будем использовать при этом перемычку между данными ножками микросхемы.

Теперь надо подключить резистор. К второй его ножке припаяем проводок. Он является плюсом от мини-джека. Если разобрать его, вы можете увидеть там два контакта для левого и правого каналов. Соединим их вместе и припаяем красный провод, которым мы удлинили провод от резистора. Минус, или, иначе говоря, масса от мини-джека должен быть припаян к минусу динамика.

Наконец, мы просто должны припаять минус разъема кроны к минусу динамика. Берем провод и припаиваем к минусу динамика. Вот и все. Это очень легко. Вы могли заметить, что это заняло 5-10 минут.

Теперь можно проверить усилитель звука для мобильных телефонов и смартфонов.

Усилители мощности

С выхода каждого канала фильтра сигналы ВЧ-СЧ-НЧ подаются на входы усилителй мощности, которые, также, можно собрать по любой из известных схем в зависимости от необходимой мощности всего усилителя. Я делал УМЗЧ по известной давно схеме из журнала «Радио», №3, 1991 г., стр.51. Здесь даю ссылку на «первоисточник», так как по поводу этой схемы существует много мнений и споров по повод её «качественности». Дело в том, что на первый взгляд это схема усилителя класса «B» с неизбежным присутствием искажений типа «ступенька», но это не так. В схеме применено токовое управление транзисторами выходного каскада, что позволяет избавиться от этих недостатков при обычном, стандартном включении. При этом схема очень простая, не критична к применяемым деталям и даже транзисторы не требует особого предварительного подбора по параметрам К тому же схема удобна тем, что мощные выходные транзисторы можно ставить на один теплоотвод попарно без изолирующих прокладок, так как выводы коллекторов соединены в точке «выхода», что очень упрощает монтаж усилителя:

Полезное: Самодельная мощная беспроводная колонка на 100 ватт

При настройке лишь ВАЖНО подобрать правильные режимы работы транзисторов предоконечного каскада (подбором резисторов R7R8) — на базах этих транзисторов в режиме «покоя» и без нагрузки на выходе (динамика) должно быть напряжение в пределах 0,4-0,6 вольт. Напряжение питания для таких усилителей (их, соответственно, должно быть 6 штук) поднял до 32 вольт с заменой выходных транзисторов на 2SA1943 и 2SC5200, сопротивление резисторов R10R12 при этом следует также увеличить до 1,5 кОм (для «облегчения жизни» стабилитронам в цепи питания входных ОУ)

ОУ также были заменены на ВА4558, при этом становится не нужна цепь «установки нуля» (выходы 2 и 6 на схеме) и, соответственно меняется цоколёвка при пайке микросхемы. В результате при проверке каждый усилитель по этой схеме выдавал мощность до 150 ватт (кратковременно) при вполне адекватной степени нагрева радиатора.

Радиодетали

Простой усилитель для звука, собранный своими руками, как и любое другое аналогичное устройство, включает в свою конструкцию некоторое количество различных радиодеталей.

Набор деталей подготавливается по списку, в соответствии с выбранной схемой. Как правило, в него входят: микросхемы TDA, резисторы, конденсаторы, тестовый динамик и алюминиевый радиатор.

В том случае, если предстоит создание усилителя звука на транзисторах высокой мощности, следует, помимо транзисторов, подготовить некоторое количество радиаторов несколько больших габаритов.

Обратите внимание!

Индукционный нагреватель своими руками — инструкция как сделать простой и мощный нагреватель
Ветрогенератор своими руками: пошаговая инструкция изготовления устройства в домашних условиях, выбор материалов и типа конструкции
Инкубатор своими руками: поэтапный мастер-класс по постройке своими руками, выбор строительных материалов и типа конструкции

Печатная плата – в том случае, если мастер не собирается травить модуль самостоятельно с помощью химикатов, таких как хлорное железо, следует заказать макетную плату с уже готовыми контактными вырезами.

Подобные отверстия на макетной плате соединяются между собой простой медной проволокой или кусками провода без изоляции.

Электромонтажные кабели. Можно использовать практически любой провод, диаметр которого приблизительно равен пяти квадратным миллиметрам

При подборе кабеля обратите внимание на то, как легко снимается изоляция

Хорошими вариантами станут провода с аббревиатурами КСВВ или КСПВ. Как правило, при финальном монтаже и соединении уже готовых модулей используется многожильный провод марки ШВВП с диаметром в один квадратный миллиметр.

Обратите внимание!

Циклон своими руками: способы сборки устройства в домашних условиях, подготовка материалов и инструментов + пошаговая инструкция
Сабвуфер своими руками: типы устройств, функции, способы сборки и установки в домашних условиях + пошаговая инструкция и схемы для начинающих
Блютуз колонка своими руками — пошаговый мастер-класс изготовления и установки своими руками, необходимые материалы и инструменты

Следует подготовить набор для пайки, найти который можно практически у каждого радиолюбителя: канифоль и паяльный флюс. Помните, что сборка усилителя на скрутках, не будет обладать достаточной надежностью.

Медные провода, соединенные обычной скруткой, обладают свойством быстро окисляться и терять свои качества. Использовать можно и модель сборки на гайках, но подобные варианты редко рассматриваются мастерами из-за слишком большой трудоемкости.

Как уже говорилось ранее, помимо вышеприведенных материалов и инструментов, понадобиться блок питания, сделать который можно самостоятельно. Далее последует рассказ о том, как сделать усилитель звука.

Инструкция по изготовлению

Усилитель звука для колонок своими руками потребует для изготовления радиоматериалы и радиокомпоненты.

Набор деталей (согласно выбранной схеме): микросхема серии TDA или похожая, резисторы, конденсаторы, тестовый динамик (или уже собранная пассивная колонка), алюминиевый радиатор. При сборке усилителя на мощных транзисторах, рассчитанных на низкие частоты до 100 кГц, потребуется, кроме самих транзисторов, несколько менее массивных радиаторов.

Кроме материалов, нужны также некоторые приборы и инструменты.

Пассатижи, бокорезы, набор отвёрток. Может потребоваться разводной ключ и набор шестигранных ключей.
Паяльник и подставка для него.
Если плата изготавливается «с нуля» – нужны миниатюрный бур и набор свёрл. Для изготовления печатной платы без применения химии понадобится резак, которым прочерчиваются канавки, разделяющие дорожки и другие токопроводящие участки.
Мультиметр (тестер) – без него не обходится почти ни одна электромонтажная работа.
Тестовый блок питания. Если такого блока нет, но вам известно напряжение, подающееся на усилитель, – начните сборку устройства с него. Зачастую раздобыть готовый блок питания на 12 вольт (все усилители с выходной мощностью от нескольких ватт требуют именно такое напряжение) гораздо труднее, чем зарядное устройство для смартфона или планшета.

Подготовив все нужные приборы, инструменты, радиоматериалы и радиокомпоненты, можно приступать к сборке самодельного устройства. Для изготовления блока питания на 10 вольт (если усилитель допускает такое падение напряжения) соедините выводы зарядных устройств, рассчитанных на 5 вольт, последовательно. Образуется двуполярный источник питания на 10 В с возможностью заземлить или «занулить» среднюю точку 0(где один «минус» и один «плюс» соединены последовательно).

Сборка усилителя включает ряд шагов.

Если плата не макетная, а полностью «самосборная» – прорисуйте при помощи кисточки или тампона дорожки лаком под топологию микросхемы. Навесные элементы могут располагаться произвольно, рекомендуется их скомпоновать поплотнее. Пересекающихся дорожек быть не должно.
Высушите плату, приготовьте раствор хлорного железа, опустите в него плату на несколько часов или на сутки. Если подогреть раствор, травление пойдёт быстрее, но значительно повысится вероятность облезания защитного слоя.
По окончании травления удалите лак с оставшихся мест, защищённых от вытравливания. Не откладывайте процесс на несколько дней, чтобы лак не пристал накрепко к плате.
Высверлите с помощью бормашины или шуруповёрта отверстия под ножки радиодеталей.
Покройте получившиеся дорожки слоем припоя. Вставьте радиоэлементы, сверяясь по сборочному чертежу, в нужной последовательности, спаяйте их на печатной плате.
Установите радиатор на металлической подложке микросхемы. Если схема усилителя транзисторная, используйте для каждого из оконечных каскадов отдельный радиатор. Допускается разместить их на общем радиаторе.
Припаяйте провода на звуковой вход, вход по питанию и выход по звуку, промаркируйте их.
Подключите колонки к выходу собранного усилителя.
Подключите ко входу источник звука (смартфон, MP3-плеер или радиоприёмник), используя разъём на 3,5 мм.
Подайте питание на соответствующие выводы, включите звук на гаджете, например, выбрав любой из имеющихся саундтреков (или видеороликов).

При правильной сборке усилитель сразу же заработает. Для транзисторных усилителей в режиме «стерео» используют два независимых монофонических усилителя. В качестве рабочего варианта – два одно-, двух-, трёх- и более каскадных устройств. Трехкаскадная схема – самая универсальная: первый, маломощный каскад «раскачает» второй (средней мощности). Второй же – третий (оконечный), обладающий максимальной мощностью. На последний каскад и устанавливается радиатор.

Технология стереозвука (пространственного звучания) такова, что независимые усилители могут подключаться по отдельности и обладать отдельными колонками. Но для стереосистем, в которых сабвуфер (низкочастотный динамик или колонка) общий, стереофонический вариант усилителя собирается на одной микросхеме – и левый, и правый каналы сведены вместе при помощи дополнительных навесных (пассивных) деталей.

Простая схема усилителя звука

Любой низкочастотный каскад, предназначенный для воспроизведения музыки, состоит из предварительного блока, регуляторов тембра или эквалайзера и оконечного каскада. Если устройство предназначено для работы с несколькими источниками звука, следует предусмотреть селектор входов. Так как уровень сигнала с различных устройств отличатеся друг от друга, то в селекторе учитывается возможность выравнивания входных напряжений за счёт усиления или ограничения. Самым чувствительным является микрофонный вход, а самым «грубым» является вход, предназначенный для подключения линейного выхода магнитолы или тюнера. Принципиальная схема предварительного каскада может быть собрана на транзисторах или операционных усилителях.

Простая схема усилителя звука с регулировками звука и регуляторами тембра реализована на одном транзисторе обратной проводимости. В схеме рекомендуется использовать КТ315 или КТ3102 с любым буквенным индексом. Резистором R8, на коллекторе транзистора, устанавливается напряжение 6 вольт, а резистор R1 можно заменить на постоянный. Его величина подбирается в зависимости от уровня входного сигнала.

Своими руками схему аудио усилителя легко собрать на операционном усилителе, который обладает высоким входным сопротивлением, широкой полосой обработки и малым уровнем собственных шумов.

В этой схеме используется микросхема К1401УД2, которая содержит 4 отдельных узла с общим питанием. На этой микросхеме собирается предварительный канал для стереофонического тракта. 2 ОУ работают в правом канале и 2 в левом. В монофоническом варианте можно использовать только два элемента. Устройство состоит из канала предварительного увеличения уровня с коррекцией входного напряжения и активного трёхполосного регулятора тембра, который работает по низким, средним и высоким частотам. Существенным недостатком предварительных каскадов на операционных схемах сводится к тому, что им требуется двухполярный источник питания, что заметно усложняет конструкцию.

Усилитель мощности звука так же может быть выполнен на различной элементной базе. Чаще всего для этой цели используются комплементарные пары транзисторов разной проводимости или специализированные интегральные микросхемы. Простой каскад собран на маломощных кремниевых транзисторах. Вместо пары КТ315-КТ361 можно использовать пару КТ3102-КТ3107.

Перед подачей питания динамик следует отключить, а вместо резистора R1 поставить цепочку из, соединённых последовательно, постоянного резистора на 33 кОм и потенциометра на 270 кОм. Включить питание и вращая движок потенциометра выставить в контрольной точке указанный ток коллектора. Затем замерить полученное сопротивление цепочки и заменить её на, ближайший по номиналу, постоянный резистор. Далее подбором резистора R3 нужно установить в той же точке половину питающего напряжения. Далее подключается динамик и на вход подаётся низкочастотный сигнал с источника звука. Схема не имеет регулятора громкости и тембра, поэтому к нему можно подключить любой предварительный каскад, имеющий эти функции.

Запуск и настройка инвертора

После травления плат начните сборку элементов, начиная от самых маленьких до самых больших. Необходимо припаять все компоненты, кроме дросселя L5. После завершения сборки и проверки платы установите потенциометр PR1 в крайнее левое положение и подключите сетевое напряжение к разъему INPUT 220 В. На конденсаторе C1 должно присутствовать напряжение 18 В. Если напряжение останавливается примерно на уровне 14 В, это означает проблему управления трансформатором или силовыми транзисторами, то есть короткое замыкание в цепи управления. Владельцы осциллографа могут проверить напряжение на транзисторных затворах. Если контроллер работает правильно, проверьте правильность переключения MOSFET.

После включения питания 12 В и источника питания контроллера на линии +/- 35 В должно появиться +/- 2 В. Такое дело означает, что транзисторы контролируются должным образом, поочередно. Если лампочка на блоке питания 12 В была включена и на выходе не было напряжения, это означало бы, что оба силовых транзистора открываются одновременно. В этом случае управляющий трансформатор должен быть отсоединен, а провода одной из вторичных обмоток трансформатора должны быть поменяны. Далее припаять трансформатор назад и повторить попытку с источником питания 12 В и лампой.
Если тест пройдет успешно и получим на выходе +/- 2 В, можно отключить источник питания лампы и припаять индуктивность L5. С этого момента инвертор должен работать от сети 220 В через лампу на 60 Вт. После подключения к сети лампочка должна кратковременно мигнуть и немедленно полностью отключиться. На выходе должно появиться +/- 35 и +/- 12 В (или другое напряжение в зависимости от соотношения оборотов трансформатора).

Загрузить их небольшой мощностью (например от электронной нагрузки) для тестирования и лампочка на входе начнет немного светиться. После этого теста нужно переключить инвертор непосредственно на сеть, а на линию +/- 35 В подключить нагрузку с сопротивлением около 20 Ом для проверки мощности. PR1 следует отрегулировать так, чтоб инвертор не отключается после зарядки нагревателя. Когда инвертор начнет нагреваться, вы можете проверить падение напряжения на линии +/- 35 В и рассчитать выходную мощность. Для проверки силовой мощности инвертора достаточно 5-10-минутного теста. За это время все компоненты инвертора смогут нагреться до их номинальной температуры. Стоит измерить температуру радиатора MOSFET, она не должна превышать 60C при температуре окружающей среды 25C. Наконец, необходимо нагрузить инвертор усилителем и установить потенциометр PR1 как можно больше влево, но чтобы инвертор не выключался.

Импульсный блок питания для УНЧ — 600 Вт

Импульсный блок питания для УНЧ сконструирован для обеспечения напряжением питания двух канальный УМЗЧ. БП рассчитан на работу усилителя с выходной мощностью 200 Вт на каждый канал. Данное устройство состоит из двух печатных плат. На одной плате реализован фильтр сетевого напряжения, электромагнитное реле, трансформатор, диодный мост с фильтрующим конденсатором 1000 мкФ х 25v в его цепи. На другой плате собран модуль управления, трансформатор выпрямителя, а также в цепи фильтра конденсаторы и дроссели.

Биполярные транзисторы КТ626, а также мощные 2SK1120 MOSFET либо КП707В2 должны быть установлены на радиаторах с достаточной площадью рассеивания тепла. Наиболее эффективными радиаторами охлаждения являются теплоотводы из толстого алюминия, прошедшие фрезерную обработку. Их эффективность заключается в том, что помимо охлаждения электронных компонентов, они еще являются боковыми элементами корпуса усилителя. Модуль управления мощными выходными ключами смонтирован на небольшой самостоятельной плате, которая в свою очередь вмонтирована в модуль выпрямителя.

Модернизация ИБП

Чтобы обеспечить более корректную и надежную работу конструкции, импульсный блок питания для УНЧ был несколько модернизирован. В частности во вторичных обмотках трансформатора были установлены шунты в виде подавляющей помехи RC-цепи. Также была увеличена емкость фильтрующих конденсаторов до 10000 мкФ х 50v и зашунтированны конденсаторами 3,3 мкф 63v. Которые имеют очень малые потери и высокое сопротивление изоляции. Защита на входе не была задействована, но в случае необходимости ее можно применить в качестве защиты от пикового тока. Для этого нужно подать сигнал на вход из цепи шунта либо от трансформатора по току.

Предупреждение

Особое внимание! Все силовые тракты данного блока питания, за исключением вторичных цепей, находятся по высоким потенциалом сетевого напряжения, представляющего опасность для жизни! В процессе налаживания конструкции необходимо соблюдать максимально возможную осторожность. Желательно при настроечных работах, устройство подключить к сети через разделительный трансформатор

Перед тем как впервые запустить импульсный блок питания, предохранитель на 2А в цепи напряжения 320v устанавливать пока не нужно. Вначале нужно произвести отладку схемы управления, а уже потом на место предохранителя 2А устанавливается лампа накаливания 220v мощностью 60 Вт. Но наиболее эффективный способ, при котором гарантируется целостность транзисторов — это включить устройство через понижающий напряжение трансформатор. Только когда полностью будет выполнены наладочные работы, тогда предохранитель ставится на место. Теперь импульсный блок питания можно испытать с нагрузкой.

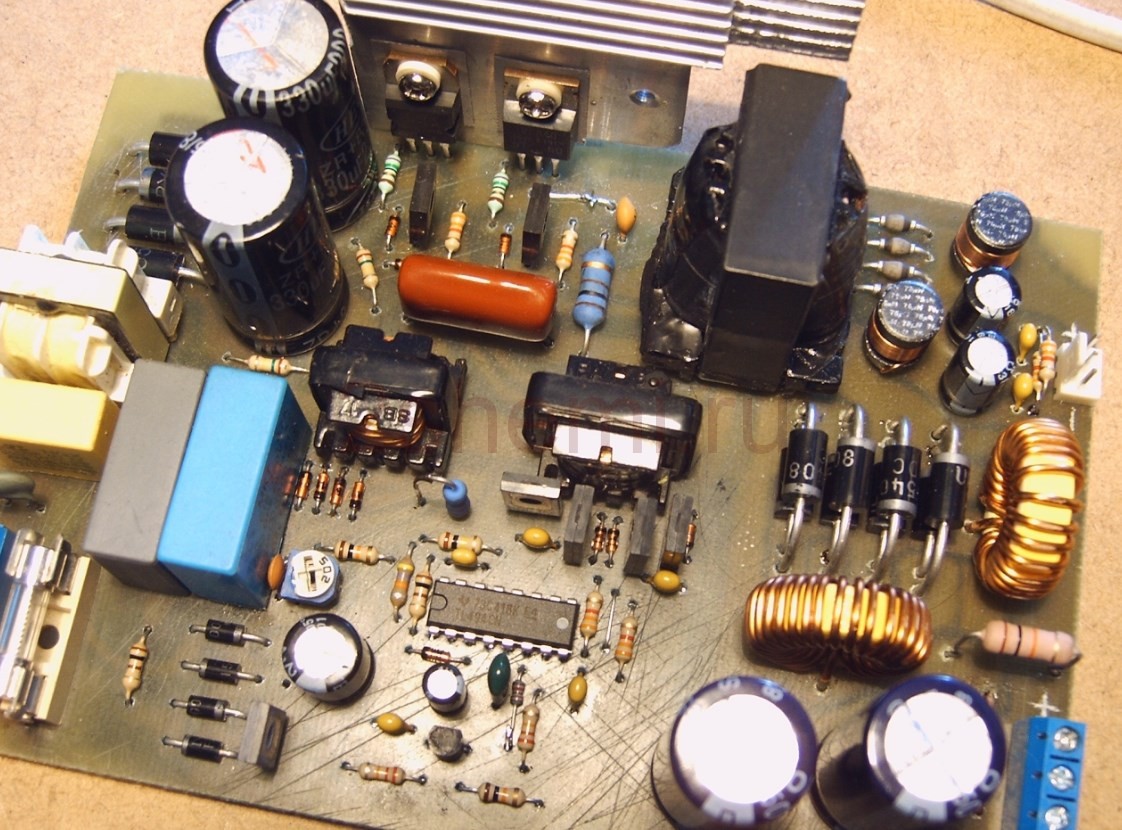

На снимке: модуль инвертора, выпрямителя и цепи фильтров

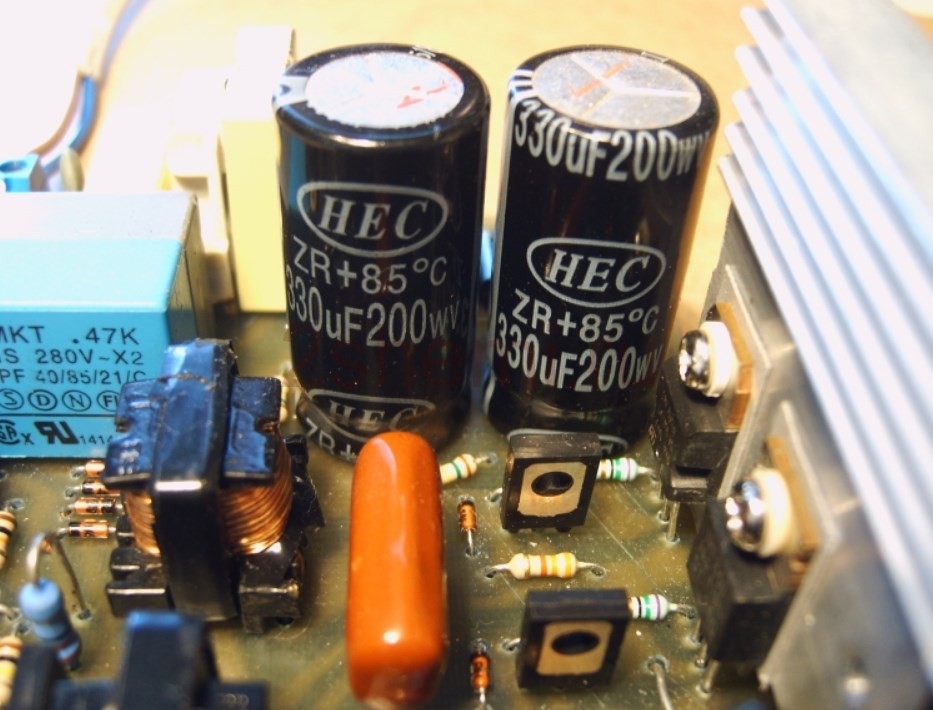

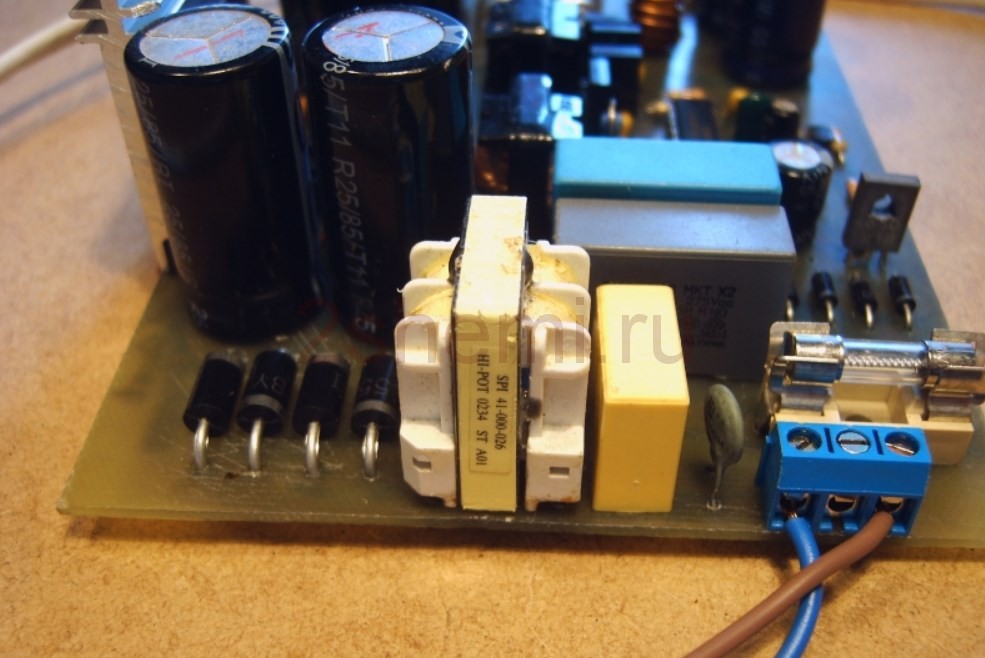

На снимке: модуль фильтра сетевого напряжения и выпрямителя

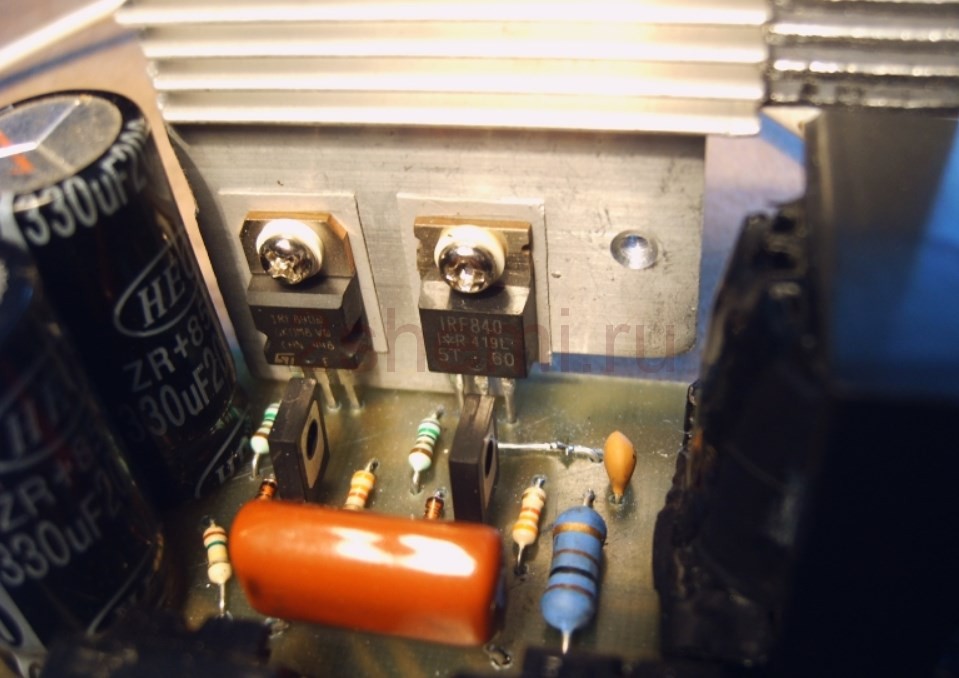

На снимке: компоновка силовых ключей и диодов

Трансформатор

Трансформатор Т1 намотан на трех кольцах диаметром 45 мм из феррита 2000НМ1. Первичная обмотка содержит 2×46 витков изолированного провода 0,75 мм2 (мотается сразу двумя проводами). Вторичная обмотка намотана косой из 16 проводов диаметром 0,8 мм. Она содержит шесть витков, после намотки она делится на две группы, начала одной группы соединяются с конном другой. Дроссели DB3 и DR2 намотаны на ферритовом стержне 8 мм и выполнены проводом D=1,2 мм.
