Переделка шуруповерта на литиевые аккумуляторы 18650 14 В

При переделке шуруповертов разной мощности и фонариков с Ni-Cd на Li-ion, чаще используют аккумуляторы форм фактор 18650. Они легко встают в контейнер или гнездо, так как вместо двух-трех родных устанавливают один литиевый. Переделка АКБ шуруповерта должна вестись с учетом особенностей литиевых аккумуляторов на 18650.

Этот вид источников энергии не переносит глубокий разряд и излишний заряд. Значит, необходимо использовать платы управления величиной напряжения. Так как каждая батарея имеет свой характер, их заряд корректируется балансиром. Смысл переделки шуруповерта с напряжением на 14,4 В заключен в создании прибора с использованием литиевых аккумуляторов для облегчения ручного инструмента и повышения его работоспособности. Больше всего для этих целей подходят литиевые аккумуляторы 18650.

При подборе комплектующих, следует учесть, пусковой ток шуруповерта высок, необходимо выбрать соответствующий BMS на нужное количество банок и не менее чем на 30 А. Для переделки зарядки шуруповерта на литиевый аккумулятор необходимо запастись хорошим паяльником, не кислотным флюсом и толстыми проводами для выполнения перемычек.

  • Литий-ионные банки в количестве 4 шт.
  • Контроллер li-ion аккумулятора на 4 банки, хорошо подходит CF-4S30A-A. В нее встроен балансир, контролирующий заряд каждого элемента.
  • Термоклей, флюс для паяния ТАГС, припой.
  • Термостойкий скотч;
  • Соединительные перемычки или толстый провод в изоляции сечением не менее 0,75 квадрата, порезанный для мостиков.

Порядок работы по переделке шуруповерта под 18650:

  • Разобрать корпус и извлечь из контейнера связку из 12 Ni-Cd элементов.

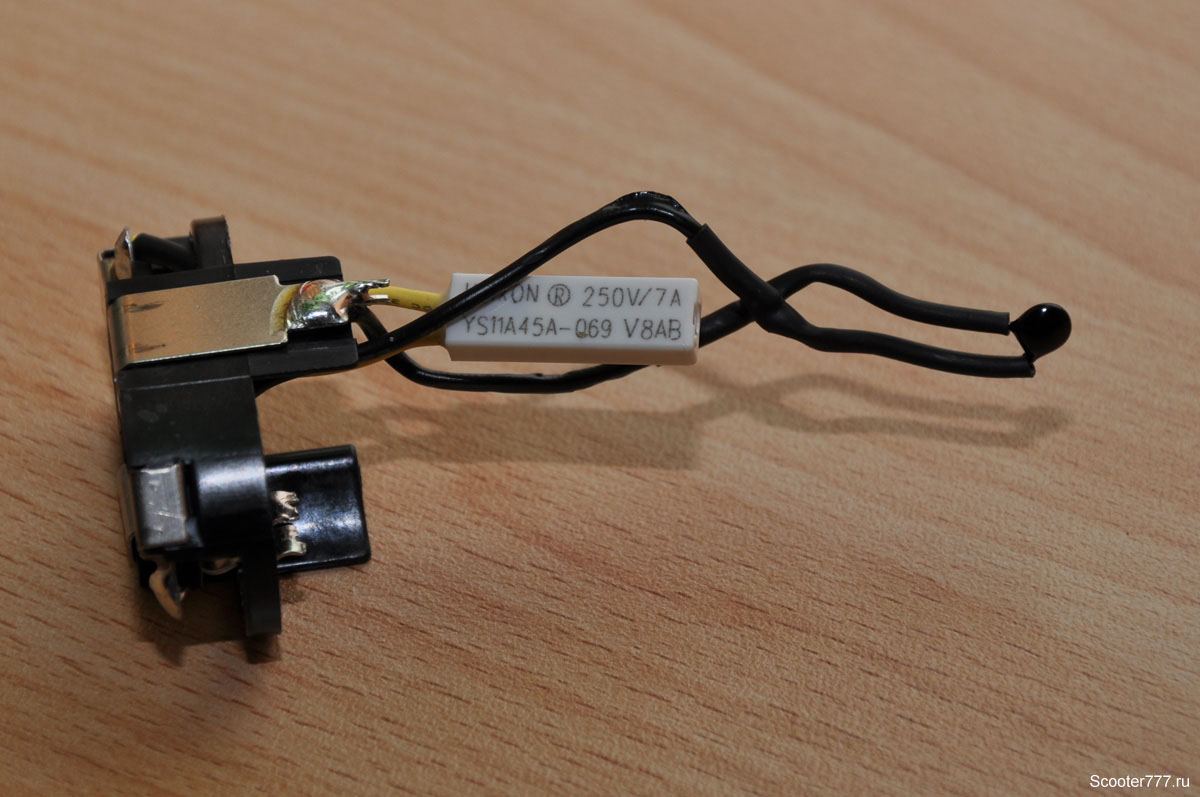

  • Убрать гирлянду, оставив разъем с выводами «+» и «-» . Вместо термодатчика установится термопара от контроллера.
  • Спаять сборку, учитывая, что нельзя использовать кислоту, только нейтральный флюс и чистый припой. В период соединения нельзя разогревать крышки. Работать точечно.

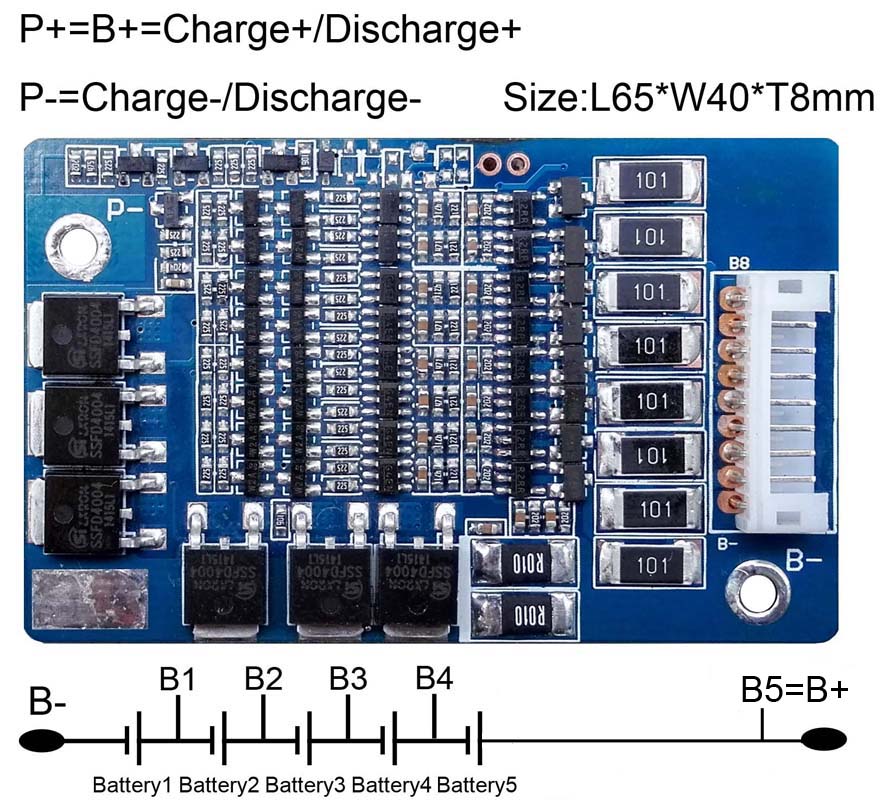

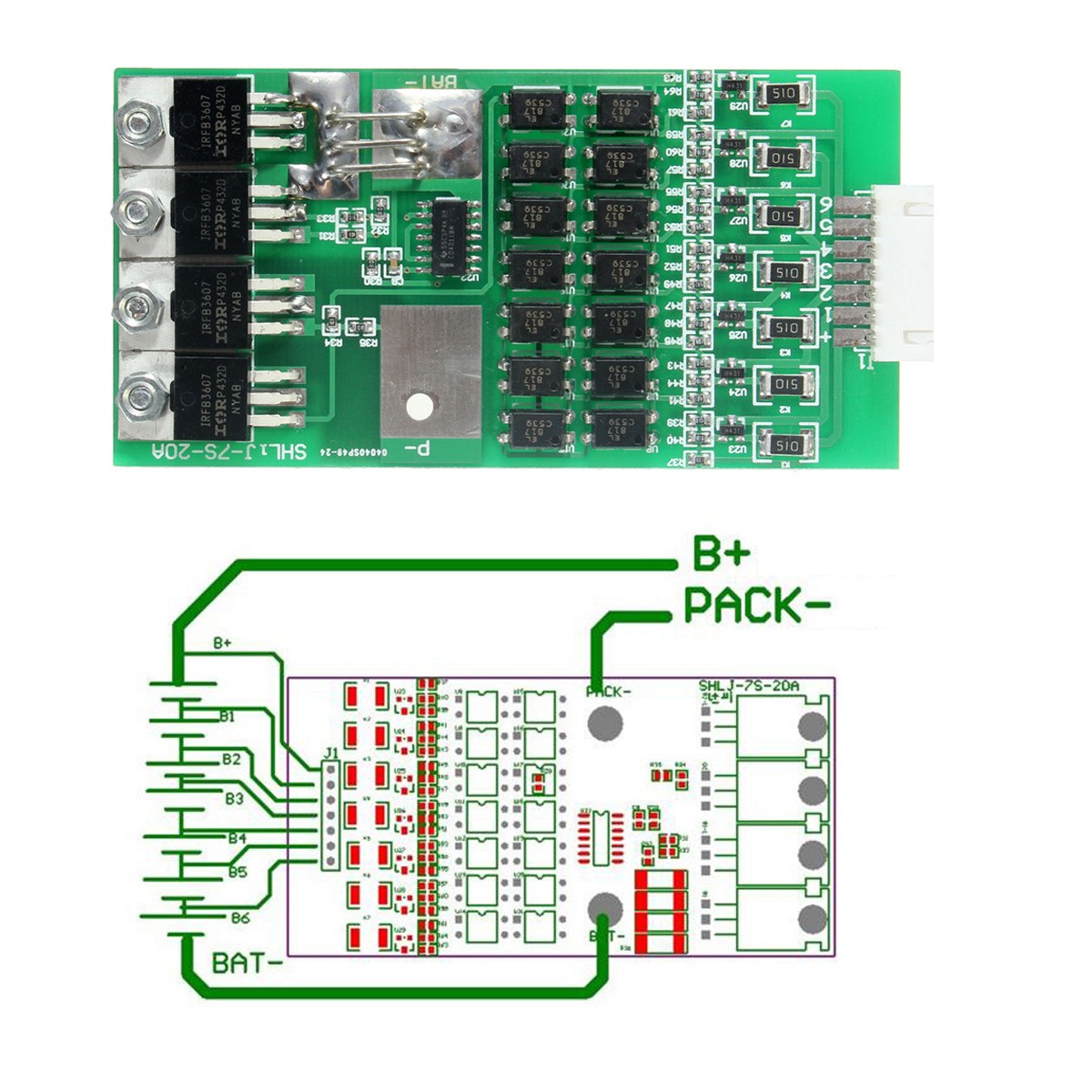

  • Подключить балансировочные точки к контроллеру, согласно схеме. На плате разъемы предусмотрены.
  • Соединить сборку с выводами плюса и минуса.
  • Проверить работоспособность схемы. Если все работает, собранную АКБ, контроллер разместить в гнезде, закрепить с помощью герметика.

Если ЗУ не универсальное, потребуется дополнительная переделка. Шуруповерты на 12 V с универсальным зарядным устройством собирают так же, но используется защитная схема подключения 3х18650 3,7 В на литиевые аккумуляторы. Точно так же переделывается отвертка с использованием комплекта АКБ 18650 в количестве 2 элементов.

Особенности схемы устройств для балансировки АКБ

В общей сложности, схема балансировки аккумулятора выступает в качестве стабилитрона повышенной мощности, на который подается низкоомная нагрузка. Посредством микросхем D1 ведется измерение напряжения на минусовой и плюсовой стороне аккумуляторной батареи. При достижении максимального значения открывается транзистор повышенной мощности, через который проходит все напряжение от зарядного устройства.

Учитывая небольшие размеры блоков, у мастеров появляется возможность без проблем устанавливать их на элемент. Правда, не стоит забывать о потенциале отрицательного полюса, появляющегося на корпусе источника питания

Важно проявлять максимальную осторожность в ходе установки систем общего радиатора. Обязательным условием является использование изоляции для транзисторных корпусов

Переделка шуруповерта «Хитачи» 12 В на литиевые аккумуляторы 18640

Особенности переделки шуруповерта «Хитачи» 12 В на литиевые аккумуляторы. Очень компактное гнездо под аккумуляторные элементы предназначено для пальчиковых элементов. Поэтому следует подготовить место под 18650 элементы. Необходимо вырезать у перегородки одну сторону, чтобы плотно разместить 1 элемент.

Нужно обзавестись флюсом, плоской металлической соединительной лентой, термоклеем. Устанавливать литиевые аккумуляторы в шуруповерт при переделке необходимо через защитный контроллер. Он должен обслуживать 3 элемента 18650, напряжением 3,7 В и рассчитан на 20-30 ампер.

Извлечь старую батарею из гнезда, аккуратно отсоединить контакты в сборке с датчиком температуры и индикатором включения. Зачистить и подписать контакты. Их следует вывести в одну сторону, соединить припоем с выводами из толстых проводов и залить сборку термоклеем.

Собрать источник энергии с одним из контроллеров, рассчитанных на 3 элемента. Собрать последовательную схему из 3-х Li-ion элементов. Подключить контроллер. Переделка литиевого 12-вольтового аккумулятора завершается, когда конструкция будет установлена в блоке, закреплена, и индикатор зарядки загорится. После полной зарядки замеры показывают 12,17 вольт в наружной сети. Но этого достаточно для безотказной длительной работы прибора.

Join the conversation

Остальные ячейки, обозначенные зеленым цветом в момент остановки процесса заряда сохраняют текущий уровень емкости, а в момент его возобновления продолжают заряжаться. Вот такой аккумулятор мы сегодня собрали и разобрались как его можно зарядить.
Некоторые системы не подключают нагрузку, не дождавшись дозаряда аккумулятора до определённого напряжения после срабатывания триггера по переразряду, то есть недостаточно подзарядить элемент пару минут, чтобы он поработал ещё хоть малое время — обычно необходимо зарядить до номинального напряжения 3. Главное преимущество самостоятельной сборки батарей из отдельных ячеек состоит в возможности получения сборного аккумуляторного комплекта максимально приближенного к запросам пользователя с точки зрения рабочих параметров и емкости.
Поставил печататься на 3D-принтере из ABS и через несколько часов все было готово : Прикручивание всего навесного я решил не доверять шурупам и вплавил в корпус вот такие вставные гаечки М2. Но на длительной дистанции банки, постоянно принимающие наибольший объем энергии, постепенно начнут изнашиваться.
Для проверки я сначала сделал симуляцию этой части схемы: И вот что получил по результатам ее работы: По оси X — время в миллисекундах, по Y — напряжение в вольтах. Ток зарядки пока выставим примерно 55мА, потому как напряжение банок отличается и их нужно правильно сбалансировать. Красный был куплен как дублёр, со временем стал основным — держал до последнего разбора — из 10 банок две уже померли в ноль на тот момент, но аккум шурик крутил! Пробуйте и главное не спешите.
Некоторые модели BMS могут настраиваться под разные типы батарей уровни их напряжения, значения тока, емкость. Балансировка — это метод равномерного распределения заряда между всеми ячейками аккумуляторной батареи, благодаря чему максимально продлевается срок службы аккумулятора. BMS контроллер оснащен еще одной, по мнению многих — самой интересной функцией.

Что являет собой BMS?

Зеленая плата с индикаторами показывала только наличие питания, об окончании зарядки никогда не индицировала — пока оставил ее для той цели, но собираюсь выкинуть ее и воткнуть туда АмперВольтметр куплен, но нет времени ковыряться! Для управления процессом заряда и балансировки был последовательно включен ключ, открытие и закрытие которого осуществлялось по команде, поступающей от BMS. Полный размер Аккум установленный на зарядной базе и подключена балансировка Старый черный аккум, когда окончательно сел, был переделан в адаптер с кабелем и крокодилами для присоединения к автомобильному аккумулятору — поэтому я сначала посчитал что, если двигатель выдержал напряжение 14,2В от заведенного автомобиля, то должен выдержать и 16В — типа всё-равно эти 16 просядут до и будет нормуль!

Нагрузкой является сопротивление 1 Ом. Напряжение на каждой из ячеек, объединенных в литий-железо-фосфатную батарею, должно находиться в определенных пределах и быть равным между собой.

При последовательном же соединении равномерного распредения заряда между ячейками не происходит, в результате чего одни элементы остаются недозаряженными, а другие перезаряжаются. КЗ такой батареи, даже разряженной, может привести к большим неприятностям.

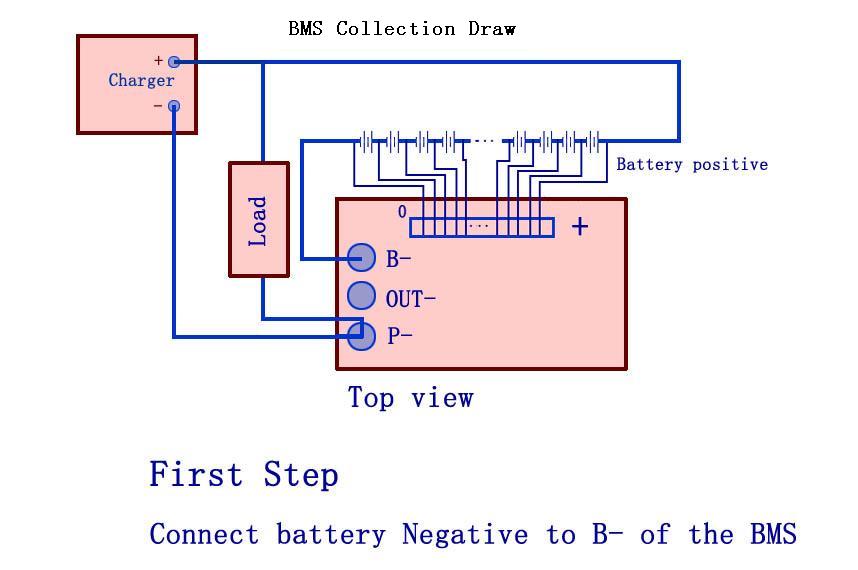

Продолжение сборки аккумулятора (подключение BMS)

Навигация по записям

Следующая схема имеет больше общего с реальностью. И начнем пожалуй с видеодомофона в квартире с модулем сопряжения подъездного домофона.
У внешнего кабеля оболочка устойчива к ультрафиолетовому излучению.
Первый и последней прибор в цепи — проходные выключатели. Нам нужен шнур питания и кабель, который направляется для переключения S2.
Нередко в сопроводительной документации к стиралке, электроплите, посудомойке или бойлеру указано, какие устройства необходимо дополнительно установить в сеть. Рассмотрим более детально каковы требования к монтажу электрофурнитуры, основные правила установки и какова схема расключения проходного выключателя.
Как подключить проходной переключатель видео Какие проблемы можно решить с помощью переключающих устройств Если дома есть лестничный пролет, то его освещением удобно управлять из двух мест. Выключатели соединены двумя коричневыми и серыми проводами на схеме.
Первый из них более прост для понимания, и его достаточно при установке приборов в случае уже существующей электропроводки.
Для выставления номера квартиры на адаптерах МСЦ, необходимо их вскрыть открутив пару шурупов и переключить необходимые микропереключатели в положение ON.

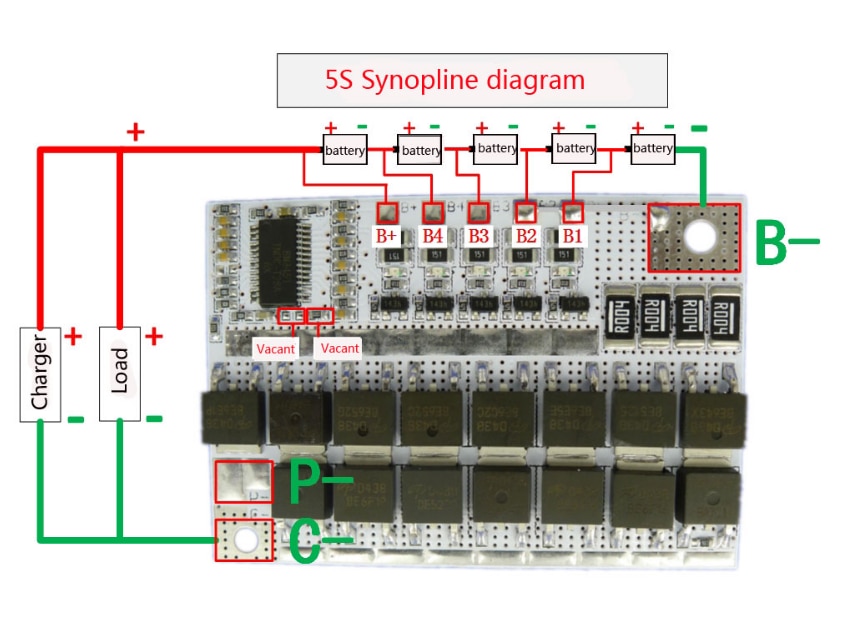

Черновой вариант. Будет боллее подробный tokzamer.ru-3s 4s 5s 100A

Функции BMS

1. Контролирует:

  • напряжение: общее, отдельных элементов, наибольшее и наименьшее каждого компонента;
  • температурный режим: усреднённый, на выходе, электролита, отдельных составляющих АКБ, платы БМС;
  • токи заряда/разряда;
  • глубину заряда/разряда;
  • рабочее состояние.

Схема имеет возможность сохранять в памяти некоторые данные: число циклов заряда/разряда, значение наибольшего и наименьшего напряжения составляющих и тока зарядки/разрядки. Именно на эту информацию и нужно ориентироваться при определении рабочего состояния АКБ.

2. Интеллектуально-вычислительная функция. На основе выше приведённых пунктов, система контроля АКБ оценивает:

  • предельно допустимый ток заряда;
  • количество электроэнергии, которая поставляется при зарядке или же теряется при разряде;
  • сопротивление компонентов;
  • сколько наработал электронакопитель по ходу эксплуатации.

3. Связная функция. Микросхема предоставляет возможность подавать вышеприведённые данные на внешние устройства управления, посредством проводной либо беспроводной связи.

4. Защитная функция. Система защиты АКБ оберегает её, не давая выходить на тот режим работы, который может нанести ущерб. Микросхема осуществляет безопасное подключение и отключение нагрузки, её гибкое регулирование, а также защищает электробатарею от:

  • перегрузки по току;
  • перенапряжения по ходу зарядки;
  • падения напряжения ниже установленного уровня во время разряда;
  • переохлаждения и перегрева;
  • утечки.

Контрольная плата может нейтрализовать опасный для электронакопителя процесс, воздействуя непосредственно на аккумулятор либо же, подавая нужный сигнал контроллеру о недопустимости дальнейшего использования АКБ. Система отключает электронакопитель от нагрузки или зарядного приспособления в ситуации, когда хотя бы один из рабочих параметров выйдет за рамки принятых значений.

5. Функция балансировки. Равный заряд всех ячеек электронакопителя, продлевает срок его службы в максимальной степени.

Смысл и порядок переделки шуруповертов на литиевые аккумуляторы

Почему никель-кадмиевые аккумуляторы быстро выходят из строя? В гирлянде последовательно соединенных банок каждая особенна. Химический процесс индивидуален, заряд в закрытых системах различный. При неисправности в одной банке, конструкция не дает нужное напряжение. Система контроля и балансировка заряда в отдельных компонентах не предусмотрена.

  1. Каждая Ni-Cd банка дает 1,2 В, а li-ion 18650 – 3,6 В.
  2. Емкость литиевой батарейки в 2 раза больше никель-кадмиевой, близкого размера.
  3. Перегретая батарейка li-ion грозит взрывом и возгоранием, поэтому установка контроля равномерности заряда в банках обязательна. В никель-кадмиевых батарейках BMS не ставят – производитель не заинтересован.
  4. У литиевых элементов нет эффекта памяти, в отличие от Ni-Cd, заряжать их можно в любое время и в течение часа.
  5. Шуруповерт становиться значительно легче после переделки аккумулятора на li-ion, с использованием банок 18650.

Есть только два препятствия для переделки шуруповерта под литиевые аккумуляторы – с ним невозможно работать при минусе. Емкость банок падает, начиная с понижения уже от +10 0 С. Литиевые аккумуляторы дороги.

Зная, какое требуется входное напряжение на шуруповерт, переделка зарядного устройства производится, с учетом размещения банок литиевого аккумулятора и управляющих элементов в заводском контейнере. Также можно поступить с фонариком, модернизировав гнездо под блок из элементов 18650.

Допустим необходима переделка 12 В шуруповерта, использующего Ni-Cd банки на li-ion. Если использовать 3 банки, напряжения на выходе недостаточно: 3,6 х 3 = 10, 8 В. С 4-мя компонентами мощность аппарата будет выше: 3,6 х 4 = 14,4 В. При этом инструмент станет легче на 182 г, несколько увеличится его мощность, емкость – сплошные плюсы. Но при демонтаже необходимо оставить клеммы и родной термодатчик.

Для чего нужна BMS (основное назначение)

  • Защита составляющих электронакопителя от повреждений.
  • Продления срока службы АКБ.
  • Поддержание агрегата в таких кондициях, при которых он в максимальной степени будет выполнять все поставленные перед ним задачи.

Вообще, понятие BMS — весьма широкое, поэтому оно распространяется практически на всё оборудование, обеспечивающее корректное функционирование АКБ. Это могут быть как простенькие платы защиты либо балансировки, так и более сложные микроконтроллерные приспособления.

То, что сейчас предлагают разработчики, можно условно выделить в 4 категории:

  1. Балансиры.
  2. Защитные устройства (по току и напряжению).
  3. Платы, обеспечивающие подзарядку — они так же относятся к BMS-устройствам.
  4. Сочетания приведённых вариантов (система может включать в себя даже все варианты сразу).

Что такое система управления батареей (BMS)?

BMS — это электронная плата, устанавливаемая на АКБ для выполнения таких задач:

  1. Контроль зарядки/разрядки и количества циклов зарядки/разрядки.
  2. Отслеживание состояния электронакопителя и его компонентов.
  3. Защита элементов АКБ.
  4. Контроль напряжения, температуры и сопротивления элементов электробатареи.
  5. Распределение токов между компонентами электроаккумулятора по ходу процесса зарядки.
  6. Контроль тока заряда.
  7. Защищённое подключение/отключение нагрузки.
  8. Определение потери ёмкости от дисбаланса.

BMS получает данные и на их основе балансирует заряд компонентов, предохраняет батарею от КЗ, излишнего разряда и излишнего заряда, перегрузки по току, перегрева и переохлаждения. Функционал БМС не только повышает эффективность работы аккумуляторов, но и в значительной степени продлевает срок эксплуатации накопителей. Если АКБ доходит до критического состояния, BMS принимает соответствующее решение: она запрещает использование накопителя в системе, просто отключая его. Есть такие вариации BMS, в которых разработчики организовали запись данных о функционировании электробатареи и их передачу на ПК.

BMS очень важна для такой разновидности АКБ, как литий-железо-фосфатная (обозначается LiFePO4). Эти изделия весомо переигрывают своих Li-ion оппонентов по безопасности, производительности, а также стабильности. Однако у LiFePO4 АКБ есть один недостаток: девайсы восприимчивы к перезаряду, а также к разряду ниже допустимого для них напряжения. Поэтому система управления аккумулятором устанавливается на LiFePO4 в обязательном порядке, так будет максимально снижен риск порчи отдельных ячеек АКБ и полной поломки агрегата.

В идеале, напряжение каждого из компонентов находящегося в составе LiFePO4 аккумулятора, не должно выходить за определённые рамки и оно должно быть у всех составляющих одинаковым. Как обстоят дела на самом деле? Очень редко можно встретить аккумуляторную батарею, у которой все элементы входящие в её состав демонстрируют идеально ровную ёмкость. Думаете различие всего на долю-другую ампер-часов останется незаметным и всё обойдётся? Ошибаетесь! Даже такая мизерная разница, может в дальнейшем обусловить разность напряжения при процессе зарядки/разрядки. Для LiFePO4 эта самая разница может обернуться довольно печальными последствиями.

Если ячейки соединены параллельно, то напряжение на каждой будет находиться почти на одном и том же уровне: те компоненты, которые окажутся более заряженными, смогут тянуть своих менее заряженных коллег. А вот при последовательном подключении, к сожалению, ровного распределения заряда ожидать не приходится. Чем это чревато? А тем, что одни компоненты будут недозаряжаться, а другие наоборот, будут получать избыточный заряд. Не стоит обманываться, если общее напряжение по окончанию зарядки дойдёт практически до идеального показателя.

Даже при скромном превышении заряда некоторых элементов аккумуляторной батареи, имеет место деградация: электронакопитель по ходу эксплуатации не сможет отдавать нужную ёмкость и из-за неравномерного распределения заряда, агрегат в ускоренном режиме станет сдавать свои былые позиции и по итогу, дойдёт до полной неработоспособности. Компоненты с самым маленьким уровнем заряда станут просто-напросто слабым звеном аккумуляторной батареи: они будут довольно быстро разряжаться, а вот элементы обладающие большей ёмкостью будут разряжаться только отчасти.

В этом случае помогает балансировка аккумулятора, которую осуществляет BMS. Микросхема тщательно отслеживает чтобы все компоненты АКБ по окончанию зарядного процесса получили равномерное напряжение. Когда зарядное мероприятие подходит к логическому окончанию, БМС осуществляет балансировку посредством шунтирования подзарядившихся компонентов либо же переправляет энергию ячеек с повышенным напряжением, компонентам на которых оно меньше. Блок контроля АКБ, балансируя агрегат и контролируя температурный режим, а также осуществляя ряд других функций, обеспечивает максимально долгий срок эксплуатации батареи.

Принцип работы BMS-контроллеров

Что являет собой балансировка?

Получилась приличная такая щель: Теперь остается спаять все в кучу.

По выше описанному принципу начинает работать балансир.

BMS защищает батарею, предотвращая её выход за пределы безопасной работы. Правда, здесь требуется повышенная точность измерений, да и сам шунт имеет большие габариты.

Статья по теме: Пуэ глубина заложения кабеля

Метки: переделка аккумулятора шуруповерта на литий

В обзоре будет тестирование, а также несколько вариантов переделки шуруповерта под литий на основе этих плат или подобных

Теперь в случае перезаряда и перерязряда что для лития важно плата просто отключит нагрузку и аккумулятор останется рабочим. Ну да ладно, у меня есть отличная толстая нихромовая проволока, сейчас я напаяю ее кусок поверх резисторов-шунтов стоят два по 0

BMS может предотвратить опасный для аккумуляторной батареи процесс путем непосредственного влияния на неё или же подачи соответствующего сигнала о невозможности последующего использования аккумулятора к управляющему устройству контроллеру.

Как все это хозяйство соединить: Ну и пару слов о соединении. Ячейки с наименьшим уровнем заряда станут своеобразным «cлабым местом» аккумулятора: они будут быстро поддаваться разряду, в то время, когда аккумуляторные элементы большей емкости будут проходить только частичный разрядный цикл. Но проверять двигатель не стал и заменил его на двигатель 14,4В Старый и новый двигатель!

Научно-популярный журнал

Не новые изделия стоит протестировать на емкость. Правда, здесь требуется повышенная точность измерений, да и сам шунт имеет большие габариты. Отверстия в пластике под эти гайки оставляются чуть меньше на 0.

Для этого используются специальные балансиры. Разновидности балансиров — активные и пассивные В общей сложности, активные и пассивные балансиры отличаются между собой в зависимости от принципа работы. Если бы у меня был шурик на NiCd банках, для переделки я бы выбрал красную платку, :- … Киса: Товар предоставлен для написания обзора магазином.
Обзор BMS контроллера заряда литий-ионных аккумуляторов 18650 3.7В.

Recommended Posts

То, что продаётся повсеместно, условно можно разделить на четыре категории: балансиры платы, обеспечивающие заряд да, они тоже считаются устройствами BMS те или иные комбинации вышеперечисленных вариантов, вплоть до объединения всего в одно устройство Чем функциональней и разветвлённей защита — тем больше ресурс работы вашего аккумулятора. Зарядка и балансировка Зарядку я оставил родную от шуруповерта, она как раз выдает на холостом ходу около 17 вольт. Нельзя замыкать клеммы с разной полярностью как на самих аккумуляторах, так и на электродах , рекомендуется их залудить, либо произвести пайку до начала монтажа конструкции. Кстати, эти ножки очень хороши и в качестве именно ножек как ни странно : — упругие и совершенно не скользят.
Я замерял с резисторами, они добавляли пару ампер, но стенд уже разобран.
Аккумуляторы на литиевой основе заряжаются в два этапа.
Преимущество заключается в отсутствии необходимости пользоваться внешним питанием. Реализация этого алгоритма также возможна с использованием обычных лабораторных блоков питания.
Сборка LiFePO4 аккумулятора состоит в последовательно-параллельном соединении ячеек устройства.
Параллельное соединение не требует балансировки ячеек по параллелям, предполагает суммирование емкости, а параметр напряжения — неизменен. Так же оставил вертикальные вырезы для проводов, которые должны выходить от межбаночных соединений за пределы крышки.
Среди произошедших несчастных случаев с аккумуляторами например, электронных сигарет лишь небольшой процент обязан производственному браку, чаще всего неисправности возникают в результате неправильной эксплуатации.

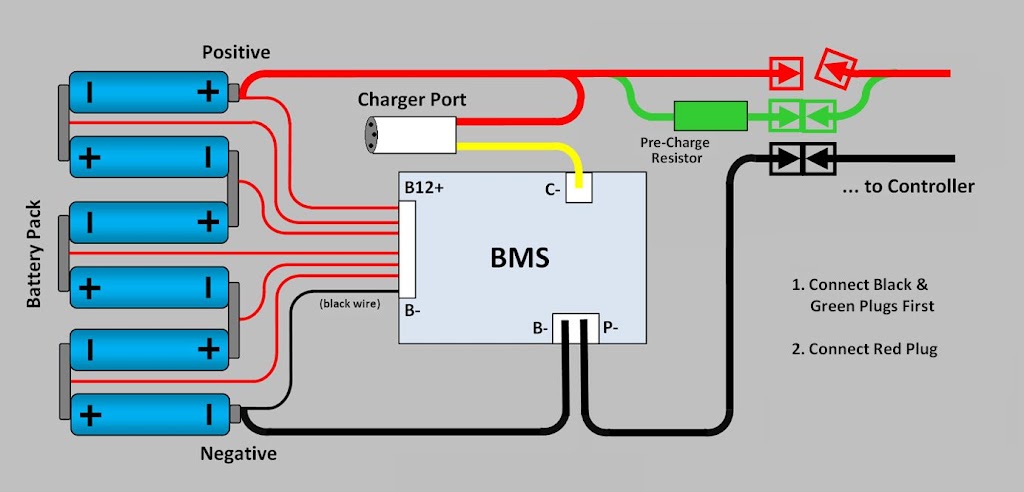

Как подключить BMS (PCM) плату и собрать аккумулятор 12в lifepo4 своими руками

Схема подключения проходного выключателя с 3х, 5и мест

В нескольких случаях мы рассмотрим 2 варианта изображения подключения.

Меньшие размеры не рекомендуются, чтобы сохранить высокую механическую прочность, обеспечить хороший запас по нагрузкам.

Разумеется, с подключением двухклавишных проходных выключателей на два направления монтаж проводки заметно усложнится. Это может произойти, если установленное на конкретной линии УЗО: бракованное;. Букав и картинок много, поэтому остальное под катом.

Сварка Сварка проводов осуществляется при помощи понижающего или сварочного трансформатора. Положительная сторона касается экономии: один прибор стоит дешевле, да и места в электрощите занимает меньше.

Читайте дополнительно: Методика измерения сопротивления петли фаза нуль

Навигация по записям

Шнур короткого замыкания соединен с одной стороны, а провода, ведущие к переключателю S2 на второй верхней стороне переключателя. Таким образом, проходной переключатель имеет еще один контакт по сравнению с одиночным переключателем. Это соединение предотвращает поражение электрическим током при коротких замыканиях и обеспечивает своевременное срабатывание автоматов защиты. Схема управления тремя независимыми светильниками с двух точек Теоретически, увеличивая количество проходных 2-х клавишных выключателей, можно осуществлять независимое управление освещением 2-х светильников из любого количества мест.

Андрей Есть такая возможность. Основные разновидности проходных выключателей По внешнему виду перекидные выключатели различаются по цвету и форме, а также они бывают: скрытой или открытой установки; с подсветкой или без нее; специальный знак на клавишах может присутствовать или отсутствовать. Итак, самый простой комплект видеодомофона состоит из вызывной панели и монитора видеодомофона Вызывные панели отличаются дизайном, уголом обзора, типом подсветки ну и кончено цветом. При этом к каждой точке коммутации подводиться два не полярных провода.

Разновидности перекрестных и проходных переключателей

Желаем Вам успехов в повышении комфорта собственного жилья с помощью простых и удобных проходных переключателей. Схему подключения мы рассматривали ранее. Но схемы собирать все равно придется три На этом у меня все, надеюсь понятно объяснил схемы проходных выключателей?

Разновидности перекрестных и проходных переключателей Давайте знакомиться поближе с предметом нашего интереса. С схемой управления системами освещения с трех мест Вы можете ознакомится на следующем фото: Однолинейная схема подключения данным способом выглядит так: Как видно из вышеприведенного фото, основное различие в управлении освещением между управлением из 2-х и 3-х мест это наличие перекрестного выключателя и большее количество соединенных проводов в распределительной коробке.
Обзор лучшей BMS 100 A ️ КОНТРОЛЛЕР ЗАРЯДА ДЛЯ САМОДЕЛОК nS 5S 18650 или LiPo
