Содержание
Разновидности буров
Самодельная буровая установка, в зависимости от назначения, оснащается различными бурами:
- ложковый бур;
- змеевиковый бур;
- долото.
Ложковый бур применяется для прохождения через слой пластичного грунта (смесь песка и глины). Обычно бурильный инструмент делается в форме ложки. Резец размещают с левой стороны, а справа находится поперечный выступ. Также ложку можно изготовить из обычной стальной трубы, имеющей подходящий диаметр.
Змеевиковый бур применяется для прохождения плотных грунтов. Данный инструмент работает по принципу штопора. Лезвие бура выполняют в форме ласточкиного хвоста. Его формируют из закаленной стали для обеспечения повышенной прочности. Изготовить змеевиковый бур своими руками достаточно сложно. Для этого следует воспользоваться услугами профессионалов.
Долото способно разрушить каменистую породу
При создании долота следует уделять особое внимание его углу заострения. От данной характеристики зависят функциональные возможности бура
Для разрешения каменистых грунтов угол заострения должен составлять 110-125 градусов, мягких – 35-70
Для разрешения каменистых грунтов угол заострения должен составлять 110-125 градусов, мягких – 35-70.
Самодельная буровая установка
Шнековый бур
Шнековый бур из-за большого количества витков создает значительное сопротивление, то есть работать им намного сложнее, чем садовым буром. Но шнеки применяют в основном при наличии механизированного привода — когда делают бур для скважин большой глубины — на воду, устройства подземных зондов для теплового насоса и т.п.
Так выглядит шнековый бур
Для изготовления самодельного шнекового бура понадобится несколько дисков из металла. Количество дисков равно количеству витков. Диски вырезаются одинаковые, в них, в центре, вырезается отверстие под стержень, а также одинаковый сектор — чтобы можно было их сварить.
В кольцах размечается сектор, вырезается
Диски сваривают с одной стороны, потом, слегка растянув получившуюся гармошку, проваривают шов с другой стороны. На крайних дисках приваривают кольца. Сваренные диски надевают на стержень, нижний край приваривают.
Получается большая такая пружина
Далее потребуется лебедка. Заготовка для шнека закрепляется, крюк лебедки цепляется за кольцо и растягивается до нужной длинны, после чего шнек проваривается.
Почти готово
Основные производители
Буровое оборудование для использования на садовых участках выпускают многие компании. В таких странах, как Япония, Швеция и Италия, существует немало фирм, производящих электрические буры. Среди российских потребителей наиболее востребованы приборы следующих компаний:
- ECHO. Эта японская фирма выпускает разнообразную продукцию. Модели отличаются высокой надежностью и радуют своими эксплуатационными характеристиками. Их особенностью является довольно простая конструкция. Это исключает частые поломки и облегчает обслуживание. Средний ценник на приборы этого производителя составляет 28 000 рублей.
- EFCO. Производитель из Италии предлагает разнообразные устройства для проведения буровых работ. Особенность приборов — повышенная прочность, они легко выдерживают серьезные нагрузки. Приспособления отлично подходят для частого использования. Продукция бренда предлагается по средней цене 29 000 рублей.
- STIHL. Техника этой компании хорошо известна на российском рынке. Отечественный производитель предлагает разнообразные приборы. В линейке его продуктов присутствуют и электрические буры. Модели отличаются практичностью и долговечностью. Также они экономичны в использовании. Устройства могут применяться для выполнения работ различной сложности, оснащены системой безопасной блокировки. Средняя цена на них по сравнению с зарубежными аналогами гораздо ниже и составляет 15 000 рублей.
Выбирая устройство одного из известных производителей, можно получить надежное приспособление, которое прослужит долго. Не стоит приобретать технику с рук. Лучшим решением является сотрудничество с дилером. У официального представителя марки можно купить действительно качественное оборудование, к тому же в этом случае гарантируется грамотное обслуживание.
Это интересно: как сделать ручной ямобур своими руками.
Электрический бур — незаменимое устройство на садовом участке. Многие работы тяжело выполнять без этого универсального приспособления. Современные модели очень удобны в использовании и позволяют решать разнообразные задачи.
Специально для вас:
Обзор станков по изготовлению сетки-рабицы на рынке и как сделать станок своими руками
Как сделать ручной бур для столбов под проделку отверстия
Как пользоваться водяным уровнем одному человеку
Как выбрать бензобур для земляных работ
Станок для производства профнастила и прокатки профлиста
Строительный уровень: как правильно пользоваться инструментом
Изготовление ложкового бура
Бур-ложка (ложковый бур) – металлический цилиндр со спиральной или продольной нарезкой.
Бур-ложка – еще один вариант для роторного бурения, который легко изготовить самостоятельно. Он применяется для сверления скважин в устойчивых мягких песочных и глинистых грунтах. Это инструмент цилиндрической формы, имеющий нижнюю и боковую режущие кромки. Срезанный грунт поступает в полость цилиндра, после чего колонна поднимается на поверхность и ложка очищается.
Для изготовления бура потребуется кусок стальной трубы длиной около 70 см. Ширина трубы будет определять диаметр скважины. В нижней ее части делается прорезь шириной 6-8 мм. Для извлечения более пластичных грунтов прорезь делают шире, для более сыпучих – уже. Нижняя часть загибается в виде ковша, режущие кромки, расположенные по ходу вращения, затачиваются. Существует несколько вариантов исполнения бура. Иногда между отгибами пропускают направляющее сверло диаметром 18-36 мм и приваривают его к корпусу ложки.
Ось сверла при этом совпадает с осью вращения. Это удобно, когда существует риск обвала стенок скважины. В этом случае обсадка производится одновременно с бурением, а диаметр бура будет меньше диаметра обсадной трубы и сможет проходить через нее.
К верхнему краю ложки приваривается кусок трубы с резьбой для соединения бура с рукояткой или бурильной штангой. Наращивание бурильной колонны производится аналогично шнековому бурению.
Особенности инструмента
От деталей бура зависит его разновидность. Это может быть цельный или разбирающийся инструмент. Сама конструкция состоит из нескольких элементов:
- короткой или длинной рукоятки;
- оси или стойки разного диаметра;
- шнека с режущими лопастями.
В этом видео вы узнаете, как сделать садовый бур:
Для изготовления самодельного ручного бура необходимо использовать качественные прочные материалы. От них будет зависеть длительность срока эксплуатации инструмента. Деталь, которая непосредственно вскапывает землю, состоит из нескольких ярусов заточенных металлических элементов. Лучше изготавливать разборный бур — такая конструкция позволит заменить рукоятку или насадки, а также удлинить ствол. В работе над буром помогут заранее сделанные чертежи.
Разъемная буровая труба
Это конструкция, которая по мере заглубления бура может удлиняться. Состоит из отдельных разъемных секций. Одна часть может иметь длину до одного метра. Количество секций должно равняться предполагаемой глубине будущей скважине на воду. Этот элемент соединяется несколькими способами:
Резьбовое соединение муфтой. Следует на каждой трубе нарезать наружную резьбу
Важно подобрать муфту необходимой длины и не допустить самостоятельного ее прокручивания. Для этого применяется шплинтовый фиксатор
Соединение гайкой и болтом
К штанге приваривается гайка/болт. Способ простой, но не надежный. Тонкостенная труба может не выдержать нагрузку и в месте возле сварки попросту лопнет. Крепление муфты. Она приваривается к трубе соответствующего диаметра. Фиксация должна полностью исключить вероятность проворачивания.
Сперва используется одна секция. По мере ее погружения в почву добавляется следующий элемент при помощи специального соединения. И по такой схеме продолжается бурение.
Конструкции и применение
Есть три основных конструкции земляных буров:
Садовый. Обычно это две полукруглые лопасти, сваренные под углом одна к другой. Используется ручной бур этой конструкции для организации лунок под посадку растений, от чего и носит название «садовый». Но этим же инструментом делают шурфы при установке столбов для заборов, беседок и других легких построек. Самодельный земляной садовый бур
- Шнековый бур. Отличается тем, что имеет более длинную режущую часть. Используется для тех же целей — делать ямы под столбы. Из-за своей конструкции — более длинной режущей части — его вынимать надо реже, так что обычно бурение проходит быстрее. Шнековый бур отличается навитыми спирально несколькими оборотами спирали
- Бур для свай ТИСЭ. Эта конструкция похожа на садовый бур, но имеет дополнительную откидывающуюся лопатку для формирования расширения в нижней части сваи, характерной для фундамента этого типа. Откидывающееся лезвие — особенности бура для свай ТИСЭ
Более простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют. В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции. Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т.п. они малоэффективны.
Сборка в домашних условиях
Перед тем как приступить к сборке бурояма ручного, следует выбрать тип конструкции. От этого уже отталкиваются, собирая необходимый материал и оборудование. Самый популярный бур самодельный — это аппарат с формой в виде буквы «т». Изготавливают его путём соединения вертикальной штанги с коротким куском горизонтальной штанги. Дальше следует выбрать тип буровой конструкции.
Дисковый тип представляет собой простую конструкцию, которая не требует специального оборудования. Такой вариант отличается хорошей пробивной способностью даже сухой почвы. Кроме того, в отличие от шнека, здесь легко заменять диски и тем самым увеличивать или уменьшать диаметр бурения.
Для сборки дискового стержня потребуются такие материалы и инструменты, как:
- арматура длиной около 40 см и 1,5 для изготовления рукоятки и стержня;
- изношенные диски от циркулярной пилы толщиной около 2−3 мм;
- сверло диаметром 15 мм;
- болгарка и отрезные круги;
- молоток;
- сварочный аппарат;
- наждачная бумага.
Весь цикл изготовления бурояма своими руками делят на несколько этапов:
- Циркулярный диск разрезают на два одинаковых полукруга. Диаметр ямы будет зависеть от циркулярного диска, поэтому размер подбирается по личным предпочтениям. Рекомендуется сточить диски для безопасности во время работы.
- Арматура длиной 1,5 м устанавливается вертикально, а к ней приваривают рукоять в горизонтальном положении. Получается форма в виде буквы «т».
- На окончание арматуры приваривают вначале сверло, которое будет фиксировать бур во время начала работы, а дальше вверх через каждые 5 сантиметров устанавливаются диски. По отношению друг к другу наклон их должен составлять 25 градусов.
- Абразивным кругом болгарки затачиваются края циркулярного диска для лучшего рыхления почвы.
- Аналогичным способом устанавливают и остальные круги по мере необходимости и в зависимости от глубины ямы.
Общая информация
Ямобур — это специальный инструмент для проделывания в почве лунок, скважин, отверстий и других углублений округлой формы. Они используются для:
- Монтажа ограждающих конструкций.
- Изготовления столбчатого фундамента.
- Высадки растительных культур.
- И многих других бытовых целей, в которых нужно обустраивать отверстия в земле.
Основная задача устройства заключается в быстром и эффективном проделывании ям цилиндрического вида без существенных трудозатрат. В зависимости от исполнения ямобуры бывают:
- Навесными.
- Ручными.
Первый вариант предназначается для установки на трактор или специальную платформу с электрическим приводом. Ярким примером такой модели является ямобур МТЗ.
Что касается ручных устройств, то они могут оснащаться механическим, электрическим или бензиновым приводом. Также существуют и самодельные изобретения, которые обладают упрощенной конструкцией и легко изготовляются в домашних условиях. С их помощью можно просверливать углубления до четырех метров.
В данном видео рассмотрим ямобур сделанный своими руками:
Сферы применения устройства бывают самыми различными. В большинстве случаев их используют для проделывания круглых отверстий в почве под ограждающие конструкции, столбы и прочие сооружения. Если же необходимо обустроить свайный фундамент, то без соответствующих углублений тоже не обойтись. Только их диаметр будет более внушительным.
Для выполнения подобной работы задействуется механический или моторизированный ямобур. В строительных гипермаркетах подобное оборудование продается в больших объемах, но народные умельцы отдают предпочтение самодельным изобретениям, аргументируя это их доступностью, дешевизной и надежностью. К тому же при небольших вложениях за короткий промежуток времени можно изготовить по-настоящему мощный инструмент, который превзойдет по производительности заводские устройства.
Полезные рекомендации
Сделать самодельный бур можно в том случае, если придерживаться некоторых рекомендаций и советов. Основные хитрости работы:
- использование муфт с резьбой и шплинтового фиксатора для удлинения стержня;
- небольшой диаметр оси позволяет использовать для удлинения гайки и болты, соединяя ими секции, но такая конструкция не отличается прочностью;
- для более лёгкого бурения можно применять желонку, с её помощью грунт без труда поднимается на поверхность, так как почва собирается в специальные отделения;
- при выполнении тяжёлых работ необходимо установить рычаг, расположив его на досках или бочке, таким путём увеличивают объем поднимаемой на поверхность породы;
- кручение бура можно ускорить с помощью специального оборудования, что уменьшит трудоёмкость рабочего процесса;
- длинным буром можно вырыть неглубокие скважины под колодец или колонку, подготовить фундамент под столбы.
Специально для вас:
Станок для производства профнастила и прокатки профлиста
Приспособления для кладки кирпича своими руками
Как сделать ручной ямобур своими руками
Электробур для земляных работ: преимущества современных устройств
Описание наборов каменщика для кладки кирпича
Обзор станков по изготовлению сетки-рабицы на рынке и как сделать станок своими руками
Советы специалистов
- Для облегчения бурения скважины ручными инструментами можно использовать желонку. Она позволяет облегчить процесс подъёма грунта на поверхность, поскольку порода собирается в специальную ёмкость.
- Если ручной бур не получается поднять на поверхность, можно соорудить на возвышении из бочек или брёвен рычаг. Таким образом, процесс бурения не только облегчится, но и ускорится, ведь объём поднимаемого наверх грунта можно увеличить.
- Для уменьшения трудоёмкости работ и ускорения процесса бурения для кручения бура можно использовать специальные приспособления.
- Самодельные буры вам могут пригодиться и после сооружения скважины. Например, с их помощью можно рыть фундамент под столбы забора, делать свайные основания, сажать растения.
О том, как бурить скважину вручную, вы можете узнать из предложенного видео:
Чертежи
Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.
Бур из лопаты
Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).
Бур из лопаты
Далее кромки отгибают одну вперед, другую — назад, к ним подгибают образовавшиеся в нижней части лепестки. Полученные швы проваривают снаружи и изнутри.

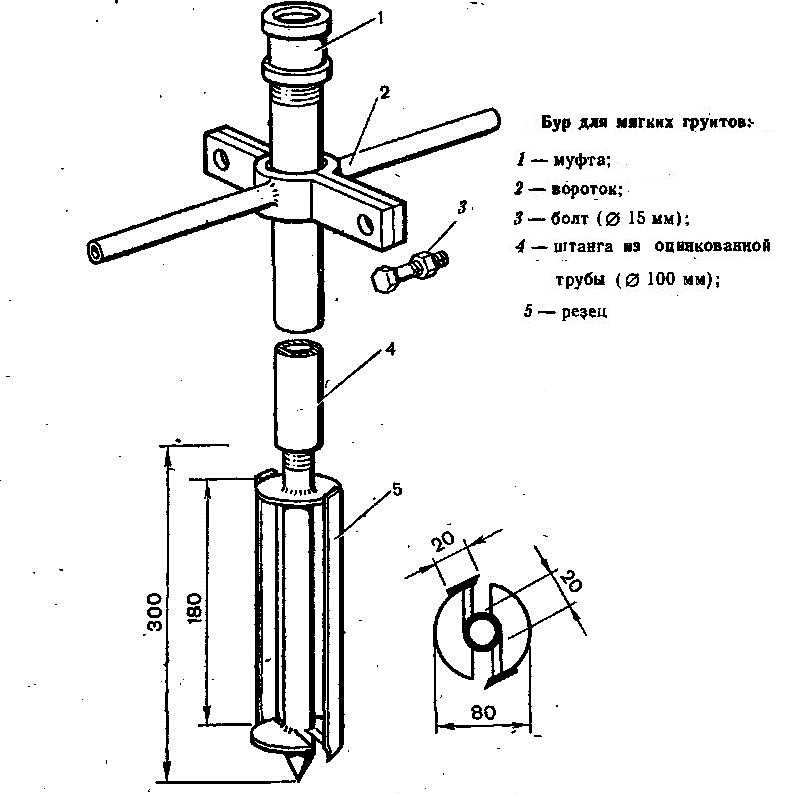

Бур для мягких грунтов
Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.
Бур для мягких грунтов
На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.
Базовые чертежи шнекового и садового бура
Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.
Шнековый и садовый бур для земли разной плотности
Подробный чертеж в проекциях шнекового бура
Чертеж садового бура
Простое средство малой механизации для сада
Подобный инструмент делать самостоятельно проще всего. Его конструкция включает:
- режущую часть из стального листа;
- наконечник-сверло;
- штангу из трубы круглого либо квадратного сечения;
- ручку.
Режущие лопасти бура делают из двух стальных полукругов толщиной от 4 мм с заостренными краями. Их диаметр рассчитывается по размеру нужных скважин. В центре полукругов вырезают углубление по форме стержня для лучшего прилегания. К стержню диаметром от ¾ дюйма или от 20×20 мм лопасти обычно приваривают, но удобнее делать несколько сменных пар и прикручивать к штанге болтами. Для этого требуется приварить под нужным углом крепежные полочки из крепкой стали, и проделать в них отверстия.
Ручка длиной 0,5 метра крепится перпендикулярно к стержню, длина которого составляется из глубины шурфа и дополнительных 60 см. С другой стороны закрепляется сверлящий наконечник. Он нужен для устойчивости и первоначального разрыхления земли. Если садовый бур получается чересчур длинным, можно делать сборную, складную или телескопическую штангу.
Лопастные ножи можно делать из двух круглых половин или из разомкнутого круга со смещенными краями. В любом случае края лопастей должны быть разведены на 30°. Это необходимо для успешной работы на плотных грунтах. Усилят производительность уголки или упоры из толстой стали.
Способы усовершенствования инструмента
При бурении лунок мастер может столкнуться с большим количеством корневищ растений, которые плотно залегают в почве. Острые кромки лезвий значительно облегчат работу с буром. Для удобства пользования можно на покатой области лезвия нарезать несколько зубцов или закруглить его режущую зону.
Можно усовершенствовать конструкцию и сделать съемные фрезы для бура. Благодаря им будет возможно бурение лунок любого диаметра. Кроме изготовления запасных частей, нужно предусматривать их крепление к воротку. Проще всего соединить их двумя пластинками железа, которые крепятся сваркой.
В крепежных пластинах, а также в лезвиях нужно просверлить по два отверстия для бортов. Фрезы крепятся болтами М6. Для того чтобы болты не мешали при работе, их нужно вкручивать резьбой кверху.
Есть еще один способ усовершенствовать самодельный бур для столбов. Можно усилить эффективность работы нижнего торца воротка. Для этого нужно вырезать узкую металлическую пластину (10×2 см) и обточить в виде конуса при помощи болгарки, делая своеобразное остриё.
Не нужно делать надрезы в воротке, в его торец вставляются металлические обточенные пластины, фиксируются сваркой и сплющиваются. В итоге должна получится пика.
Есть другой метод изготовления пики. Металлическую пластину отрезают длиной около 17 см и делают из нее шнек, похожий на штопор. Далее алгоритм действий такой же, как и в описанном первом варианте.
В роли шнека может выступать подходящее сверло, которое легко может справиться с деревом, а также металлом. Такой инструмент значительно легче войдет в грунт и будет без проблем бурить ямку до нужной глубины.
Строителям, которые работают на плотных глубинных слоях грунта, пригодится один совет. Между пикой и фрезой нужно приварить плоскорез небольшого размера. Благодаря такой конструкции будет возможно рыхление земли и центровка при бурении. Для такой детали понадобится 2 металлических пластины 3×8 см. Такая хитрость значительно ускорит работу с инструментом.
Фрезы также можно сделать из дисков для болгарки, которые предназначаются для работы с камнем. Круги нужно нарезать по радиусу и расширить отверстие в центре, соответственно диаметру воротка. Изгиб диска с разведением сторон дает подобие штопора или шнека. Останется только приварить деталь способом, описанным выше.
Фрезу очень просто сделать из диска от циркулярной пилы. Зубья такой модели очень легко справятся с корневищами растений и твердой почвой.
Способ модернизации своего бура мастер может выбрать самостоятельно. Стоит сказать, что изготовление бура для столбов своими руками — совершенно не сложный процесс и требует от мастера минимальных физических и финансовых затрат. Весь процесс изготовления занимает от силы два часа.
Напоследок есть один важный совет: перед процессом бурения лучше всего взрыхлить грунт при помощи лопаты, тогда устройство легче войдет в него, и работа пойдет гораздо быстрее. Приведенные рекомендации обязательно помогут мастеру сделать функциональный и эффективный инструмент, который будет служить ему десятилетиями и станет очень хорошим помощником.
Пошаговое изготовление бура
На металлическом листе рисуем окружность, отмечая центр. Это будет лезвие. Далее, эту окружность нужно вырезать при помощи болгарки, а затем нанести линию разреза, которая проходит по линии диаметра. Затем наносим линию выреза, которая должна соответствовать окружности воротка. Получившийся диск нужно разделить на две части и прорезать отверстия для воротков.
На конце трубы, которая и будет выступать в роли воротка, болгаркой прорезаем четыре продольных линии, 3−4 см в длину. После этого из них нужно сформировать остриё при помощи молотка, при этом нужно собрать надпилы у самого центра трубы. Полученное остриё нужно обработать сваркой и сделать так, чтобы вороток в процессе работы не забивался почвой.
Следующим этапом будет соединение воротка с диском при помощи сварки. Это делается на расстоянии между ними в 5 см и под углом к плоскости вращения в 20 градусов.
Далее приступаем к трубе-удлинителю, которая должна быть оснащена рукояткой. Эту деталь нужно приварить буквой «Т» и обязательно приварить к ней усилители в виде «косынки». Заготовка продевается в вороток, и сквозь них проделывается отверстие, чтобы можно было скрепить детали шпилькой. Таких отверстий нужно сделать несколько штук для того, чтобы иметь возможность регулировать длину изделия.
Работа заканчивается затачиванием лезвий. Кромку фрезы нужно обработать таким образом, чтобы при вращении остриё лезвия было направлено вниз.
Защитное покрытие
Во избежание возникновения ржавчины на деталях самодельного бура для столбов нужно тщательно прочистить их наждачной бумагой и обработать грунтовкой и фосфатирующим раствором. После такой обработки готовое изделие можно красить.
При эксплуатации устройства нужно после каждого применения разбирать его и чистить все соединения от пыли и грязи, а также покрывать их специальной смазкой, отталкивающей воду. Не стоит упускать этот момент, так как правильный уход за инструментом станет хорошей профилактикой заклинивания болтов и позволит ему работать бесперебойно очень долгое время.
Бур для сверления скважин под столбы своими руками — инструкция и чертежи
Возведение полноценного столбчатого фундамента – работа сложная, требующая наличие опыта и профессиональных инструментов. Для сверления скважин можно задействовать спецтехнику или сделать бур самостоятельно. В особенности это актуально при больших объемах строительства.
Конструкция бура
технология применения бура
Бур предназначен для формирования скважин в грунте на глубину установки столбчатого фундамента. Для этого в конструкции предусмотрена режущая часть, которая может иметь различную форму
Важно, чтобы при вращении выполнялась выемка грунта и его аккумуляция в приемнике
На первом этапе необходимо правильно подобрать конфигурацию. Существует несколько отличий в конструкции, которые впоследствии определят функциональность бура:
- Разрыхлитель. Может быть в виде двух наклонных плоскостей или в виде шнека – спиралевидного ножа, расположенного на штанге.
- Наличие грунтоприемника. Он предназначен для сбора почвы и ее дальнейшего удаления после заполнения. Удобен для формирования скважин большого диаметра от 35 см.
- Плуг для формирования нижней расширенной зоны в почве. Это необходимо для усиления будущего столбчатого фундамента. Элемент обязателен при возведении зданий с большой массой.
Изготовление бура следует начать с составления чертежа. Он напрямую зависит от требований к конструкции.
Виды буров
Одним из определяющих критериев является форма режущих плоскостей и их месторасположение на штанге. Если объем работ будет относительно небольшим, а диаметр скважины не превышает 20 см – можно сделать шнековую модель.
Такая конструкция относительно просто изготавливается, при этом есть широкий выбор материала режущей части. Однако следует учитывать особенности его применения:
- Для удаления грунта необходимо каждый раз извлекать бур из скважины.
- Невозможно сформировать расширенную область в нижней части фундамента.
- При заполнении шнековых плоскостей почвой потребуются большие усилия для извлечения грунта.
Альтернативой этой модели является устройство со сменными лезвиями. Они устанавливаются на специальные монтажные площадки, расположенные под углом относительно друг друга.
Такая форма позволяет делать скважины различных диаметров, применяя один и тот же бур. Также следует отметить минимальную трудоемкость изготовления и возможность установки новых режущих частей на замену вышедшим из строя. Недостатки изделия со сменными лезвиями такие же, как и у шнековой модели — низкая производительность и возможность бурения скважин с нормированным диаметром по всей протяженности.
Этими недостатками не обладает бур, у которого режущая часть выполнена в форме цилиндра. Его нижняя часть имеет две плоскости, расположенные под углом. Почва собирается в приемнике, который имеет достаточную вместительность.
Особенностью является навесной плуг, который предназначен для расширения диаметра скважины у ее основания. Он может устанавливаться на все вышеописанные модели, но именно для этой плуг наиболее эффективен.
Самостоятельное изготовление
После выбора оптимальной схемы бура можно приступать непосредственно к его изготовлению. Для этого понадобятся расходные материалы, сварочный аппарат и режущий инструмент – болгарка или ножовка по металлу.
Самый простой вариант изготовления — схема со сменными лезвиями. В качестве их исходного материала изготовления можно взять диски по металлу различного диаметра – от 160 до 350 мм. Размер внутреннего посадочного отверстия должен быть различен. В этом заключается основное преимущество сменных лопастей.
Для изготовления понадобятся следующие материалы:
- Штанга. Она изготавливается из трубы круглого или квадратного сечения. К ней привариваются монтажные пластины для установки двух половинок дисков, а также площадка для крепления рукояти.
- Рукоять. Делается из той же трубы, что и штанга. Для соединения лучше всего приварить фланец на 4 болта крепления.
- Диски. Их толщина должна быть минимум 2,3 мм. Это необходимо для жесткости конструкции. Они разрезаются на две половинки, в каждой из которых делаются монтажные отверстия для крепления к пластинам на штанге.
Угол между плоскостями половинок дисков должен составлять 30°. Это обеспечит оптимальное срезание слоя почвы без приложения больших усилий. В случае изготовления конструкции с плугом рекомендуется заказать его режущую часть отдельно или приобрести уже готовую модель.
Бурим скважину приспособлением из ледобура
Существует метод бурения, который потребует минимальных финансовых вложений. Это бурение скважин вручную при помощи ледобура. Инструмент используется в качестве бура, а для его наращивания применяются самодельные штанги.
Нож ледоруба будет служить шнеком, а в качестве штанг для наращивания можно брать стальные трубы диаметром до 25 мм. Чтобы процесс шел быстрее к заводным кромкам импровизированного шнека привариваются усиленные резцы
Кроме всего прочего для работы потребуются обсадные трубы, чтобы формировать ствол скважины, лопата и приспособление для вывоза с участка шлама.
Бурение шнеком, сделанным из ледобура, включает в себя следующие операции:
- Подготовка. Копаем направляющее углубление: яму в два штыка глубиной.
- Опускаем в получившееся углубление бур и начинаем его ввинчивать в грунт, используя правило закручивания винтов. Следует помнить, что после каждых трех или четырех оборотов инструмент извлекается на поверхность и очищается.
- После того, как пройден первый метр в глубину, начинаем формирование ствола.Для этого в скважину опускается обсадная труба, ее диаметр должен быть несколько больше диаметра бура. Лучше всего выбирать легкие детали из пластмассы, оборудованные резьбой для соединения.
- Когда буровой инструмент начинает опускаться в забой на всю свою высоту, прикрепляем к нему удлиняющую штангу. Сделать это можно двумя способами: прикрутить деталь, если присутствует резьба, или надставить при помощи стального пальца-стержня при ее отсутствии.
- В ходе работ продолжаем формирование обсадной колонны. Как только на поверхности остается порядка 10-15 см трубы, крепим к ней следующую. Соединение должно быть прочным. Обычно оно выполняется при помощи резьбы или пайки.
- Периодически проверяем вертикальность ствола. Если бур начинает биться о стенки обсадной колонны, выравниваем сооружение при помощи клиньев из дерева. Они забиваются между грунтом и обсадной трубой.
- После того, как в скважине появилась вода и было принято решение о прекращении работ, устанавливаем фильтр и аккуратно засыпаем зазор между грунтом и обсадной трубой гравием.
Обсадная колонна может быть смонтирована и после завершения работ по бурению. В этом случае пластиковые трубы вводят в скважину и последовательно соединяют после того, как предыдущая деталь будет опущена вниз. Это не самый рациональный способ, поскольку придется еще раз чистить забой от шлама.
Пластмассовые трубы очень легкие, достаточно прочные и недорогие, поэтому их чаще всего выбирают для обустройства обсадной колонны скважины
Опыт показывает, что бурение скважины своими руками вполне возможно, хоть и достаточно трудозатратно. К делу следует отнестись со всей ответственностью: грамотно подобрать способ бурения, выбрать необходимые материалы, изучить инструкции и после этого приступить к работе. Результатом потраченных усилий станет чистая вода из собственной скважины на участке.
Изготовление бура
Самодельный бур для столбов можно сделать при наличии сварки и некоторых инструментов, например, болгарка, тиски или дрель. При изготовлении следует сразу понять какой тип соединения будет рабочей части и удлиняющего механизма: цельный или разборной. В первом случае режущая кромка будет закрепляться без возможности замены. Чаще всего её просто приваривают к длинной трубе с поперечной ручной. Разборной механизм удобен тем, что его можно удлинять за счёт съёмных участков. Соединение у таких буров можно сделать 3 типов:
Резьбовое. Для него на каждой отдельной детали конструкции нарезается спиральная насечка. Чтобы закрепить 2 детали между собой на резьбу надевается муфта и шплинтовой фиксатор, который не даёт соединению проворачиваться самостоятельно.
Съёмная насадка Источник www.kuvalda.ru Гайка и болт, которые привариваются к концам механизма. Это самый не надёжный способ, так как если труба, к которой крепиться гайка, слишком тонкая, то она может лопнуть на стыке.
Муфтовое. В данном методе муфта приваривается к трубе с аналогичным диаметром, а на секции, которая будет ввинчена, должна быть резьба.
В момент работы при увеличении глубины снимается рабочая часть, а на её место устанавливается дополнительная секция с креплением для режущей детали. Таким способом можно регулировать размер и диаметр отверстия, так как рабочая часть легко заменяется на большую или меньшую.
Удлиняющаяся конструкция Источник www.kultivator-nado.ru
Спиральный
Для того, чтобы сделать отверстие в земле под столб или скважину можно применять спиральный механизм. Его можно сделать из трубы с нужной длиной и толстыми стенками, ручки из арматуры или металла, а также режущей кромки. Бур из диска циркулярной пилы или стального закалённого листа, который затачивается по краям, делается в несколько этапов:
- Нужно взять трубу, длина которой зависит от крепления: для съёмного механизма требуется около 30 см длины, а для цельного бура берётся труба любой нужной длины, после чего в обоих случаях следует заточить её конец.
- Изготовить шнековый механизм из 2 полукруглых половинок, которые должны быть крепкими и острыми. Для этого можно распилить диск от болгарки, который используется для распила досок.
- Далее к трубе требуется приложить режущую кромку и приварить её с помощью сварки. Угол наклона лезвий должен составлять около 30°, а также требуется, чтобы они находились на расстоянии 125 мм от острого края трубы.
Для съёмной части на не остром конце трубы делается соединительная конструкция из резьбы, болта, или муфты, а для цельной – приваривается ручка.
