Вторая, более совершенная модель бутылкореза Егорова

Видео рабочее

Дополнение

Разъяснение, как делать станок для бутылок

Далее видео, на котором хорошо и наглядно, подробно описана вся технология изготовления станка, которая в предыдущем видео не так хорошо просматривается, а здесь можно детально ознакомиться со всем процессом. Автор этой поделки Александр Ткаченко (YouTube).

https://youtube.com/watch?v=3f-1TRm2SAA

Швеллер из алюминия размерами 20 x 30 x 20 миллиметров. Болтики на 6 миллиметров. Шпилька длиной 50 сантиметров, на 6 миллиметров. Гайки, шайбы на 6 миллиметров. Набор бит для шуруповерта. Лезвие от строительного ножа шириной 18 миллиметров. Сверло на 6 миллиметров. Вспомогательный инструмент, шуруповерт, линейка-рулетка, пила по металлу, маркер.
Итак, имеется алюминиевый швеллер. Внутри будет располагаться лезвие, которое будет прижиматься в готовом станке к стенке швеллера с помощью деревянного брусочка. Чертеж бутылкореза на основе устройства для нарезки бутылок Егорова найдете внизу страницы.

Ориентируемся на расположение так, чтобы удобно было швеллер держать рукой и, чтобы можно было бутылкорез боком прикрутить к какой-либо деревянной стойке и нарезать ленту из полиэтиленовых бутылок.
Мы предполагаем, что лезвие будет располагаться внутри швеллера, но разметку делать не очень удобно. Поэтому прикладываем лезвие снаружи и маркером помечаем отверстия на нём. Далее размечаем место, где должны быть надрезы. Всего 7 надрезов. Указываем также верхнюю часть ножа. Есть один нюанс. Когда мастер прикладывал нож для разметки, он не учел толщину металла. Поэтому при разметке нужно прикладывать лезвие с учетом толщины металла. В данном случае это 1,5-2 миллиметра. Мастер исправил ошибку, пересверлив отверстия. Разметка завершена.
В намеченное отверстие будет вставлена шпилька. В размеченных местах нарезаем ножовкой по металлу прорези. Нарезаем так: сначала короткая прорезь для тонкой пластиковой ленты, далее постепенно с каждым шагом увеличиваем ее длину. То есть сначала прорезаем ближайшую, находящуюся ближе всех к отверстию от шпильки. Шаг около 2 миллиметров. Дальше шаг увеличиваем.
На фото видно, как должен выглядеть швеллер с прорезями. Длина каждой из них соответствует ширине пэт ленты.

Далее просверливаем отверстие на стороне, противоположной тому, которое уже проделано. После этого можно вставлять шпильку, просунув ее через оба отверстия.

Советы по работе с бутылкорезом

Есть нюансы. Когда вы будете делать пропилы, обязательно той стороны, с которой вы регулируете ширину ленты, четко пропиливайте на ту ширину, которую вы хотите добиться. С другой же стороны наоборот, нужно сделать более широкие пропилы, для того, чтобы бутылка максимально прилегала к ножу в этой части.
Когда вы будете скручивать шпильку, лучше согнуть ее заранее. На швеллере она остается ровной. Лезвие должно плотно прилегать к швеллеру.
Для чего нужен бутылкорез? В первую очередь, можно сделать с его помощью термоусадочную ленту. Она отлично подходит для ремонта различных инструментов, устройств.

Какие пластиковые бутылки лучше всего подходят для работы с данным бутылкорезом? Они должны быть без рельефа. Если использовать бутылку с рельефом, то лента получится, но она будет не очень качественной. Тем более работать с такой заготовкой несподручно. Срез на бутылке, когда вы срезайте ее дно, он должен быть ровным.

Если не утомило чтение, то есть еще статья на эту тему.

Инструкция: ваза из пластиковой бутылки

Для удобства обрежьте бутылку на верхнем контуре.

Измерьте и равномерно порежьте полоски вокруг бутылки. Удобнее это сделать, обрезая пополам более широкие сегменты.

Осторожно нажмите и сложите все полоски наружу.. 4. Нажмите на бутылку, установив ее вверх дном на плоскую поверхность

Это будет способствовать выравниванию краев

Нажмите на бутылку, установив ее вверх дном на плоскую поверхность. Это будет способствовать выравниванию краев.

Загибайте конец каждой полоски под ближайшие два. Делайте это так, чтобы кончик каждой полоски находился на месте, указанном на фото.

Можно добавить шарики и камни, чтобы произвести красивую игру света на солнце. Поскольку ваза получится очень легкой, то груз может способствовать правильной балансировке.

Предупреждение!

Такая ваза будет подвержена большим перепадам температур. Поэтому не оставляйте ее возле отопительных агрегатов, дабы не допускать расползание тонких полосок.

НАРЕЗКА ЛЕНТ ИЗ ПЛАСТКИОВЫХ БУТЫЛОК – ПОЛЕЗНЫЕ ПРИСПОСОБЛЕНИЯ И СОВЕТЫ

РЕЗАК ДЛЯ ПЛАСТИКОВОЙ ЛЕНТЫ СВОИМИ РУКАМИ

Очень часто распускаю ПЭТ-бутылки на ленты, которые затем использую в хозяйстве. Специально для этого смастерил резак. С его помощью можно нарезать полосы различной ширины, в этом и есть основное отличие моего приспособления от других распространенных вариантов.

Понадобилось: обрезки профильных металлических труб сечением 25×25 и 15×15 мм лезвие для канцелярского ножа шириной 19 мм шпилька Мб барашковые винты Мб резьбовые заклепки Мб.

На одной из граней профильной трубы 25×25 мм выполнил несколько прорезей разной глубины (фото 1). По краям прорезей просверлил отверстия тонким сверлом. Затем все обработал наждачной бумагой (фото 2), чтобы полностью убрать заусенцы, которые могут помешать скольжению будущей ленты.

В противоположной прорезям стенке вырезал болгаркой проем для выхода ленты и установки лезвия. В сплошной боковой стенке (напротив лезвия) просверлил 3 отверстия d 8 мм и установил в них 3 резьбовые заклепки. В две из них вкрутил винты, фиксирующие лезвие (фото 3), а третья нужна для установки направляющей оси (шпилька) для бутылки.

Из шпильки М6 и отрезка профильной трубы 15×15 мм изготовил направляющую ось с фиксатором, детали загрунтовал и покрасил (фото 4) Приспособление готово.

РЕЗАК ДЛЯ ПЛАСТИКВОЙ ЛЕНТЫ ИЗ БУТЫЛОК СВОИМИ РУКАМИ

Чтобы распустить бутылку на ленты, отрезаю в емкости дно. Нанизываю ее на ось, которую предварительно прикрепил к основанию, выбираю необходимую прорезь и, прижав бутылку в этом месте к стенке трубы, начинаю вращать ее в сторону лезвия, последнее врезается в тело емкости и через проем с обратной стороны выходит лента нужной ширины.

Этапы изготовления своими руками

Приспособление можно сделать простое ручное и усложненное с фиксацией. Бутылку перед началом разрезания освобождают от дна, делают небольшой надрез в нижней части. Далее от этого надреза нарезают ленты по желаемому размеру. Отходами станут только дно с горлышком.

Изготовление бутылкореза можно разделить на несколько этапов:

выбор конструкции;
приобретение материалов, подготовка нужного инструмента;
составление чертежа устройства;
изготовление и дальнейшее использование.

Подготовка материалов и инструментов

Бутылкорез можно сконструировать разными способами, в зависимости от этого, потребуются и различные материалы. Для первого способа более легкого, набор материала и инструментов следующий:

доска из ламината 30 х 20;
шайбы разных размеров: большие, маленькие;
болты и гайки;
лезвие от канцелярского ножа;
дрель со сверлами;
карандаш;
шуруповерт и гаечный ключ.

Перед началом работы над вторым видом бутылкореза, более сложным, необходимо подготовить материалы и инструменты в следующей последовательности:

металлический отрезок швеллера или алюминиевый уголок;
лезвие от канцелярского ножа, карандаш;
гайки, шпильки М5 или М6, шайбы, болты, деревянный брусок распорку;
металлическую пластину;
дрель, отвертку, линейку;
ножовку по металлу.

Если требуется больше тонкой ленты, то станок лучше сделать по разработанному чертежу, чтобы все рабочие элементы идеально совпадали.

Разработка чертежа

Бутылкорез можно изготовить разных видов. Чтобы вся конструкция получилась точной, предварительно лучше составить чертеж выбранной модели. Ниже показан готовый сварочный чертеж бутылкореза пластиковых бутылок Адвоката Егорова.

Чертеж бутылкореза универсальный. Благодаря этой конструкции, можно резать ленты любых размеров, в большом количестве. Конструкцию невозможно сломать.

Чертеж можно упростить, если не хочется возиться с металлом, можно сделать простой вариант бутылкореза из канцелярского ножа и деревянного бруска или ламината. На чертеже будет только разметка для крепления шайб, лезвия в основании ламината.

Но есть и усложненная форма устройства, для изготовления которой чертеж крайне необходим. Чертеж конструкции с ручкой показан ниже. С помощью этой конструкции получается очень большое количество ленты, разных размеров за короткий промежуток времени.

Сборка деталей с учетом изделия

В зависимости от выбранной конструкции бутылкореза, сборка будет отличаться одна от другой. Но в любом случае, она не займет много времени и труда.

На основе канцелярского ножа

Сборка упрощенной модели состоит из следующих этапов:

Подготавливают материал: отрезок ламината, шайбы, гайки и болты, лезвие и весь необходимый инструмент.
На середине доски из ламината располагают две шайбы бок о бок, помечают карандашом места для отверстий, просверливают.
Ставят 2 болта и закрепляют, их следует «утопить».
Для нарезки ленты по размеру с толщиной двух шайб, кладут на оба болта по две шайбы.
Лезвие надевают на любой из болтов.
Укладывают на болты опять по одной шайбе.
Лезвие настраивают, чтобы заметная часть режущего края находилась в участке кратчайшего пути от одной шайбы до другой.
Шайбы равняют, подтягивают гайки. Бутылкорез готов. Его, возможно, укреплять на столе для удобства саморезами.

Модель Егорова

Усовершенствованная конструкция самодельного бутылкореза Егорова представляет собой металлический уголок или швеллер, на который закрепляется режущая часть. Этапы изготовления следующие:

Подготавливают материал с инструментом.
На металлическом швеллере или уголке просверливают сквозное отверстие для болта М5 так, чтобы оно совпадало с отверстием в лезвии.
Отступают от отверстия на ширину гайки.
Делают пропилы разных размеров — глубины на расстоянии. Глубина каждого пропила — это ширина будущей ленты. Пропилы зачищают наждачной бумагой от неровностей и заусениц.
Внутри уголка на уровне пропилов крепится канцелярское лезвие с помощью болтов и гаек (в просверленных отверстиях). Чтобы оно не ездило по сторонам, можно добавить ему упор в виде скобы или бруска по желанию.
Укрепляют шток тоже на болтах и гайках.
Для оси можно использовать штырь или обыкновенный гвоздь. На нем делают резьбу до 20 мм, край резьбы загибают. Ось будет подавать небольшой угол отрезания ленты, и подавать бутыль. Конструкция готова.

Некоторые нюансы при сборке:

несмотря на то, что лезвие у конструкции будет находиться внутри, разметку проводить надо снаружи;
важно не забыть сделать отверстие для шпильки;
на прилегающей стороне пропилы должны получиться чуть шире, для более плотного прилегания бутылки к лезвию.

Бутылкорез своими руками: чертежи

Бутылкорез посложнее Более сложный вариант изготовления приспособления для нарезания бутылок своими руками предполагает более тщательную подготовку.

Для изготовления подобного бутылкореза понадобятся:

Алюминиевый уголок толщиной не менее 2 мм.
Гвозди, плашка М6
Лезвие от строительного ножа
Крепежи
Дрель со сверлами 6 и 3 мм.
Болгарка
Наждачная бумага, напильник.

Перед тем, как сделать бутылкорез, лучше составить подробный рисунок устройства и его крепления. Благодаря чертежу будет наглядно видно, под каким углом следует крепить лезвие ножа, поскольку без наклона правильного реза не получится.

Лезвие прикладывается на металлический уголок, чтобы заточка вплотную вошла в угол, и намечается место сверления под крепеж. По длине лезвия на уголке отмечается линия отреза. Сверлом 6мм просверливается отверстие, заготовка отрезается болгаркой. Далее, нужно сделать разметку под пропилы с шагом 5 мм от самого края отверстия. На одной стороне уголка глубина пропилов должна соответствовать примерной ширине нарезаемой ленты, а на другом производится пропил практически на всю ширину уголка, не достигая 1-2 мм перемычки. Все пропилы обрабатываются наждачкой или напильником, чтобы не создавалось зацепов во время протяжки ленты.

Все отверстия обрабатываются, металлическая пыль убирается щеткой. Скругление внутри уголка рекомендуется убрать болгаркой, чтобы лезвие ножа не упиралось в него.

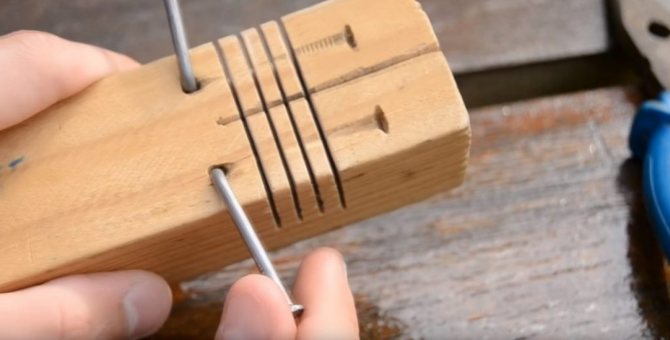

Еще один вид простого приспособления, который можно прикручивать к столу или другой поверхности, а при необходимости убирать:

Для изготовления понадобится лезвие от канцелярского ножа, двусторонний скотч, кусок линолеума, din- рейка 30 см, металлическая пластина, шпильки, винты с гайками на 6мм.

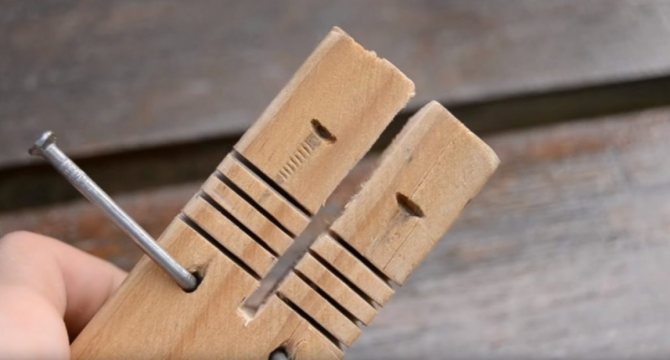

Из рейки нужно сделать зажим, посередине которого сделать два надреза с расстоянием между ними в 2 см. Рейку согнуть так, чтобы поучилась форма буквы П. Для того чтобы во время крепления к мебели зажим не оставлял после себя следов, нужно сделать накладки из линолеума, приклеив их на двусторонний скотч.
В пластинах нужно сделать два отверстия – для крепления под болт к зажиму и под болт без гайки. Второе отверстие будет препятствовать смещению пластин.
Крепление лезвия производится на гайки с шайбами. Толщина получившейся пластины составляет 1,5 мм, при одной подобной насадке получается лента шириной 1,5 мм. Чтобы нарезать более широкую ленту, можно просто добавить еще пластины.

Крепление к столу или прочей опоре производится с помощью барашковой гайки, а шпилька при этом служит в качестве направляющей. Она закрепляется через переходную гайку для быстрого разбора в то время, когда приспособление не используется.

Более простое устройство, прикрепляющееся к поверхности стола, заключается в прижиме лезвия ножа струбциной. Между столом и лезвием подкладывается кусок фанеры или дерева определённой толщины, которая будет определять ширину нарезаемой ленты. Между струбциной и лезвием также прокладывается какой-либо плоский материал во избежание повреждения лезвия ножа. Этот тип бутылкореза имеет свои недостатки: одной рукой нужно держать бутылку, а второй тянуть ленту. К тому же, она нарезается неровно, поскольку отсутствует надежная фиксация размера. Поэтому, тонкую и ровную леску на таком виде бутылкореза изготовить не получится, в отличие от более сложных устройств.

Стеклянная бутылка поперёк стеклорезом

Предыдущие способы резки стеклянной бутылки не позволяют получить идеально ровную кромку. А её обработка обычно сводится к минимальной обточке острых краёв, чтобы нельзя было порезаться. Потому что выравнивание кривой линии реза требует неприемлемых затрат времени и сил.

Стекло твёрдый материал, значит придётся применять абразивный инструмент и приложить много усилий.

Одновременно стекло хрупкий материал, и если попробовать быстро обработать край механизированным способом, например на точильном станке — по краю неизбежно будут образовываться сколы.

ОБРАТИТЕ ВНИМАНИЕ!

Антенна для 3g модема — советы по выбору модели и мастер-класс изготовления устройства (95 фото)
Как пристроить веранду к дому своими руками: готовая инструкция с фото и описанием всех этапов
Подсветка монитора — простая инструкция как правильно установить и подключить подсветку своими руками (80 фото и видео)

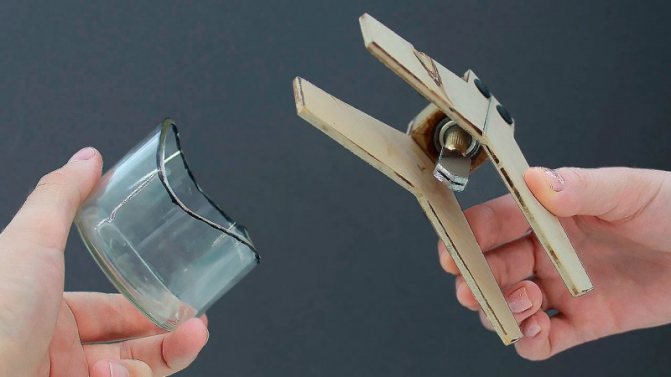

Разумеется, коллективная творческая мысль не могла успокоиться, пока не было найдено решение, позволяющее получить качественный результат. И это решение — обыкновенный стеклорез из строительного магазина.

Но, чтобы ровно разрезать бутылку стеклорезом, нужно получить идеальный надрез на стекле. Это достигается созданием приспособления, которое в основе имеет доску.

К ней крепится другая доска с прорезью, сделанной так, чтобы в неё вставлялся и плотно фиксировался стеклорез.

Режущий инструмент должен располагаться на половине диаметра бутылки, положенной набок. Там, где будет донышко бутылки, делается упор.

Теперь, положив бутылку набок, нужно прижать её к стеклорезу и вращать вокруг продольной оси один полный оборот. Когда линия реза замкнётся, нужно добиться, чтобы стекло раскололось.

Для этого либо применяют нагревание (горячей водой, или чем угодно — бывает греют даже газовой горелкой) и резкое охлаждение в холодной воде.

Либо постукивают по бутылке со стороны стекла, противоположной линии проведённой стеклорезом — то есть изнутри бутылки.

Кромка, полученная при разрезании бутылки стеклорезом, имеет края пригодные для механической обработки.

Что из себя представляет бутылкорез?

Исходя из названия, легко догадаться, для чего необходимо это приспособление. Чтобы самому изготовить резак для бутылок, нужно иметь чёткое представление, из каких элементов он будет состоять. Базовая деталь любой подобной конструкции — острое лезвие, которое, как правило, извлекают из канцелярского ножа. Его режущая кромка довольно острая и не требует заточки. Пространство, оставляемое с одной стороны от режущей поверхности, будет определять ширину нарезаемых полосок.

Приспособление бывает ручного и фиксирующего типа. Если вдруг потребуется разрезать полиэтиленовую ёмкость, бутылкорез придётся как раз кстати. Прежде чем разрезать тару, её предварительно избавляют от дна. От проделанного небольшого надреза начинают нарезать пластиковую верёвку. Как итог, в зависимости от ширины желаемого материала, можно получить как небольшую ленту, так и нить внушительной длины. Отходов при этом практически не остаётся, кроме разве что горлышка и дна.

Где могут пригодиться такие надёжные полоски из пластика? Есть уйма сфер их применения, в частности:

Для плетения рыболовной донки.
Для обмотки рукояток инструментов.
Для декоративных целей.

Бутылкорез из железного уголка

Чтобы сделать простой бутылкорез своими руками, понадобятся:

уголок из прочного металла;
лезвие от канцелярского ножа;
шурупы и гайки;
плашка для нарезания резьбы;
вороток;
стальной штырь диаметром 6 мм;
ножовка по металлу;
дрель.

Процесс изготовления станка для нарезки бутылок:

Стальной штырь по диаметру должен совпадать с отверстием в канцелярском ноже, потому на его нижней части нужно нарезать резьбу, используя плашку и вороток. Конец штыря должен легко входить в дыру, но не выскальзывать.
В уголке высверливается отверстие такого диаметра, чтобы нож можно было плотно прижать к нему штырём.
На обратной стороне уголка при помощи ножовки по металлу делают пропилы различного размера. От их размера и глубины будет зависеть ширина получающейся ленты из пластиковой бутылки.
Все отверстия нужно обработать наждаком с обеих сторон уголка, иначе лента будет запутываться или неровно нарезаться, цепляясь краями за металлические заусенцы.
Внутренние части выравниваются при помощи шила, а затем снова обрабатываются наждаком.
Осталось собрать конструкцию на болты, прикрепив штырь к уголку.
Чтобы лезвие ножа не сдвигалось, внутрь уголка желательно добавить упор для него из железной скобки или деревянного бруска.
Штырь нужно немного загнуть в сторону, тогда бутылка будет прижиматься к уголку за счёт собственного веса.

Как сделать оборудование для нарезки пластиковой ленты?

Приспособление для нарезки пластиковых бутылок состоит из простых деталей и элементов. Для этого понадобится:

деревянная основа. Её ширина должна быть не менее 30 см;
шайбы среднего размера 10 шт.;
шайба маленького диаметра 4 шт.;
сверло 2 шт. Его диаметр должен соответствовать размеру шайбы;
небольшая часть канцелярского ножа 10 см;
шуруповерт и гаечный ключ;
простой карандаш.

Благодаря этому станку нарезка пластиковых бутылок своими руками проходит быстро и качественно, а нить имеет равномерную текстуру. Процесс создания оборудования включает в себя несколько этапов:

Читайте здесь: Точилка для ножей своими руками: простейшие приспособления и создание самодельных станков

На деревянной основе делают разметку для фиксации шайб разного диаметра. Для этого понадобится простой карандаш. Шуруповертом делают сквозные отверстия в местах отметок.

Далее вставляют болт для фиксирования шайб. Нижнюю часть укрепляют гайкой. Чтобы место соединений не раскрутилось при использовании станка, рекомендуется затянуть её гаечным ключом.

Ширину пластиковой ленты можно регулировать путем перемещения шайб на нужное расстояние. В основном этот промежуток составляет 1 см. На канцелярском ноже делают сквозное отверстие. Его помещают поверх металлических деталей.

Когда оборудование готово его проверяют на работоспособность. Для этого у бутылки отрезают дно и укрепляют между гаек. Теперь один край режут острым лезвием ножа, а другой поворачивают по часовой стрелке. В результате получается пластиковая лента нужного размера. На фото нарезки пластиковых бутылок запечатлен рабочий процесс.

Бутылкорез своими руками

Уважаемые посетители сайта «Самоделкин друг» из представленного автором мастер-класса вы узнаете, и научитесь делать самостоятельно станок для нарезки ленты из пластиковых бутылок. Как вы знаете, нашу зеленую планету с каждым днем засоряет такой вид мусора как пластиковая бутылка, они скапливаются повсеместно по обочинам дорог, в водоемах, на улицах и скверах. Данный вид пластика не разлагается в течении 120-200 лет, мусороперабатывающие заводы не справляются с своей задачей, а невоспитанные люди постоянно захламляют окружающую среду.

И вот сравнительно недавно предприимчивые и здравомыслящие люди придумали, как самостоятельно перерабатывать пластиковые бутылки в ПЕТ-ленту. так же можно использовать как усадочный и крепежный материал. К примеру известный сегодня блогер «Адвокат Егоров» изготавливает из бутылок рыболовную леску, и ловит рыбу в своих походах. Также данную ленту можно использовать для изготовления метелок и щеток, для подвязки растений на даче. Таким образом можно порядком сократить количество отходов и превратить их в доход и ползу в хозяйстве.

Что же давайте внимательно рассмотрим весь процесс изготовления станка, а так же конкретно узнаем, что понадобится автору для создания бутылкореза?

Материалы

лезвие от канцелярского ножа
алюминиевый уголок
болты
гайки
шайбы
карандаш
металлическая пластина

Инструменты

ножовка по металлу
дрель
отвертка
линейка
карандаш

Процесс изготовления бутылкореза своими руками.

Данный станок довольно таки прост в изготовлении, он состоит из алюминиевого уголка на который крепится режущая часть в виде лезвия канцелярского ножа. И так, первым делом нужно подготовить материал и инструмент. После чего на уголке делаются надпили, где длинна пропила будет определять ширину ленты пропущенной через станок. Мастер примеряет лезвие канцелярского ножа, смотрит что получается и каков будет зазор. По краям как вы видите просверлены отверстия, они необходимы для крепления лезвия по средством затягивания болтов и гаек. А так же сверлится еще одно отверстие, куда будет установлено крепление для штока ( в нашем случае карандаша). Втулка с внешней резьбой вставляется и затягивается гайками.После чего снимается лезвие и при помощи плоскогубцев уголку придается слегка изогнутая форма (как на фото)Далее из кусочка доски изготавливается небольшой кронштейн и крепится к уголку. Вот собственно что получается.Вставляется карандаш в отверстие кронштейна. В последующем на данный шток будет одеваться бутылка и распускаться на ленту. И сот собственно станок готов и автор распускает первую бутылочку.Как уже было оговорено выше, прорези в уголке отвечают непосредственно за ширину ленты пропущенной через станок, тоесть ленту можно получать разного размера. Так же можете посмотреть видео известного блогера «Адвоката Егорова» и работу его бутылкореза, а так же наглядно увидеть что потом с этой лентой можно сделать. Если вам понравился представленный материал

то приглашаем к нам в группу Ждем Вас! Спасибо за внимание и приятного просмотра!

Действие №4 Установка держателей лезвия

Чтобы лезвие не выпадало, необходимо установить фиксаторы. В качестве таковых идеально подойдут два гвоздя длиной около 80-100 мм. Их следует забить на 5 мм ниже уровня углубления и загнуть вверх.

Вид расширенного углубления

После этого рекомендуется расширить углубление изготовленное в начале. Это необходимо, чтобы бутылка при разрезании двигалась свободно и ни за что не цеплялась. Сделать расширение можно при помощи пилы.

Бутылкорез готов к работе

Эксплуатация приспособления

Чтобы разрезать бутылку, в бутылкорез необходимо установить лезвие. Его устанавливают режущей стороной вниз.

Бутылка устанавливается в прорезь

Следующим этапом бутылка устанавливается в прорезь.

Нарезание протягиванием ленты на себя

Нарезание производится простым протягиванием ленты на себя.

Первая начальная конструкция

Эта модель не так распространена, она стала первой моделью, которая показала хорошие результаты. Отличается она от второй модели тем, что для нарезки лент разной ширины требуется каждый раз перекручивать регуляторы. Её преимущество в простоте изготовления.

Это видео про то, как создать и применять настольный станок для нарезки ленты из полуторалитровой бутылки или иного объема и про то, как использовать термоусадочные свойства такой ленты. В разработке данного станка автор использовал опыт другого блогера, авторская же разработка им несколько изменена. Отличие станка адвоката Егорова в том, что он позволяет нарезать ленту разной ширины. Это достигается простой перестановкой одной или нескольких шайб выше или ниже. Данная конструкция также в отличие от первоисточника прочнее и надежнее. Это достигается вследствие использования других материалов. В ней не используется клей, клейкая лента, применено сугубо болтовое соединение. Есть еще одно отличие – простота сборки.

Для демонстрации термоусадочных свойства такой ленты было собрана конструкция на базе тетрайдера. Как достигается жесткость соединений? Наматывается лента из пвх и нагревается зажигалкой или другим источником тепла. Лента дает термоусадку. При нагреве ленты стягивают объект. В процессе термоусадки лента становится уже, толще и прочнее.

Что понадобится, чтобы собрать станочек?

Кусок ламината. Большие и малые шайбы, 2 гайки, два болта, обломок канцелярского ножа. Из инструментов: 2 сверла, шуруповерт для, карандаш, гаечный ключ.

Разметка будет простая. Соединяем две шайбы в одном месте и отмечаем отверстия. Отверстие нужно сверлить не до конца. Меняем сверло. Сверлим отверстия сквозные. Получились два отверстия. Вставляем болт в отверстие. Как видите, он не утоплен. Нужно его утопить. То же самое надо проделать со вторым болтом. Для того, чтобы нарезать ленту шириной в 2 толщины шайбы, следует, соответственно, уложить на каждый болт по две шайбы.

Затем на один из болтов надеть лезвие канцелярского ножа. Положить минимум еще по одной шайбе на каждый болт. Сориентировать лезвие так, чтобы видимая часть его режущей кромки располагалась в зоне, образуемой кратчайшим расстоянием от шайбы до шайбы. Выровнять шайбы и затянуть гайки. Станок готов. Его можно надежно зафиксировать на столе саморезами или струбциной. Полиэтилен, который используется в бутылке бесцветный. Он может быть прозрачным или окрашенным в любой цвет. Самые популярные цвета – зеленый или коричневый. Сначала в кадре будет резаться излишне тонкая лента черного цвета шириной 1,5 миллиметра. Это делается для того, чтобы продемонстрировать, что такая тонкая лента также хорошо нарезается, как широкая.

Такой ленты в 2- литровой бутылке больше 35 метров. 2 пятилитровых бутылок достаточно, чтобы связать плот. Соединения с помощью такой ленты получаются очень прочными и плотными. После термоусадки ленты с помощью угольника из костра, узлы стали неразъемными, а сам плот сплотился так, что большего и желать нельзя. Соединение получилось прочнее и плотнее, чем скрутка проволокой.

Бутылкорез из шариковых подшипников

Для создания ручного бутылкореза используется:

2 подшипника с наружным диаметром примерно 52
мм;
доска;
пластиковая водопроводная труба;
электрод.

Пошаговая инструкция изготовления бутылкореза
из подшипников.

Снимите резинку, которая защищает подшипник от
пыли. Болгаркой обточите верхнюю фаску по краю, чтобы получилась режущая
кромка.
То же самое проделайте со вторым подшипником.
После снятия фаски закрепите шарикоподшипники
на доске так, чтобы один был выше, а другой ниже. Их режущая часть должна
работать как ножницы.
Для этого возьмите подходящую по размеру
пластиковую трубу, с помощью болгарки сделайте из нее втулку. Затем плотно
посадите на нее подшипник.
Сделайте то же самое со вторым
шарикоподшипником.
Установите подшипники так, чтобы режущая
кромка первого находилась вверху, а второго – внизу.
Проверьте работу бутылкореза на плоскости. Когда
вы вращаете один подшипник, должно крутиться два. Значит все настроено
правильно. Если второй не вращается, тогда подточите его основу снизу для более
плотного соединения.
Закрепите подшипники на доске болтами.
Просверлите 2 отверстия так, чтобы режущие кромки минимально пересекались между
собой в одной точке. Сделайте потай с обратной стороны, чтобы шляпки болтов
спрятались. Прижмите подшипники шайбами для надежности.
Установите приспособление для контроля ширины
ПЭТ ленты. Для этого пропилите болгаркой болт и снимите фаски. Закрепите его
перед входом в режущую часть. Чем ближе установите, тем точнее будет
контролироваться полоска.
Просверлите в доске отверстие, с обратной
стороны сделайте потай. Установите болт, накрутите на него 3 гайки. Нижняя
гайка фиксирует сам болт, чтобы он не вращался, прижимает его к доске. А
остальные две нужны для регулировки необходимой ширины ленты.
Лишнюю часть болта отрежьте. Выставьте нужную
ширину и зажмите гайкой, чтобы не уходил размер.
Установите ось, на которую будет опираться
бутылка.

Получается отличный бутылкорез, который быстро
нарезает ровную ПЭТ ленту. Теперь вы можете изготавливать прочную веревку из
обычной пластиковой бутылки.

Comments (0)

Что из себя представляет бутылкорез?

Где могут пригодиться такие надёжные полоски из пластика? Есть уйма сфер их применения, в частности:

Для плетения рыболовной донки.
Для обмотки рукояток инструментов.
Для декоративных целей.

Как сделать края пластиковой бутылки ровными и неострыми

Мастер-класс Многие очень часто создают из пластиковых бутылок вазы или другие интересные поделки, но не знают что делать с обрезанными краями, как их припалить или замять так, что бы было красиво. Я вам сейчас расскажу как закруглить края пластиковой бутылки за пару секунд. Этот метод очень простой и не потребуем много вспомогательного материала, не все просто знают подобный способ.

Нам для мини мастер класса понадобится лишь утюг, естественно уже разогретый, а так же простой лист бумаги, который будет служить барьером того, что пластиковая бутылка не прилипнет к утюгу. Я покажу как закруглить края на примере обычной бутылки. Разрезаем пластиковую бутылку, точнее отрезаем макушку. Нам понадобится нижняя часть, та которая больше.

Затем берем пластиковую бутылку, кладем на нее сверху лист, и гладим поверху края утюгом. Не слишком долго, что бы пластик окончательно не потек, следим за процессом.

По окончанию вот такие края у нас должны будут получиться, они аккуратные и замечательно смотрятся. Теперь из этой пластиковой баночки можно создать вазу. Но помните, чем плотнее пластик, тем дольше нужно гладить утюгом, так как через бумагу трудно расплавить широкие стенки.

Как разрезать бутылку

Вторая, более совершенная модель бутылкореза Егорова

Разъяснение, как делать станок для бутылок

Советы по работе с бутылкорезом

Инструкция: ваза из пластиковой бутылки

НАРЕЗКА ЛЕНТ ИЗ ПЛАСТКИОВЫХ БУТЫЛОК – ПОЛЕЗНЫЕ ПРИСПОСОБЛЕНИЯ И СОВЕТЫ

РЕЗАК ДЛЯ ПЛАСТИКОВОЙ ЛЕНТЫ СВОИМИ РУКАМИ

Этапы изготовления своими руками

Подготовка материалов и инструментов

Разработка чертежа

Сборка деталей с учетом изделия

На основе канцелярского ножа

Модель Егорова

Бутылкорез своими руками: чертежи

Стеклянная бутылка поперёк стеклорезом

Что из себя представляет бутылкорез?

Бутылкорез из железного уголка

Как сделать оборудование для нарезки пластиковой ленты?

Бутылкорез своими руками

Действие №4 Установка держателей лезвия

Эксплуатация приспособления

Первая начальная конструкция

Что понадобится, чтобы собрать станочек?

Бутылкорез из шариковых подшипников

Что из себя представляет бутылкорез?

Как сделать края пластиковой бутылки ровными и неострыми

Похожие записи:
