Танк великой победы т-34-85

Содержание:

В конструкции советского среднего танка Т-34 был заложен довольно высокий запас для модернизации. В ходе серийного производства его боевая масса выросла на 5 т, и шасси более-менее выдержало такой существенный рост нагрузки. В начале 1944 года появился продукт коренной модернизации — Т-34-85. Этот танк получил совершенно новую башню и 85-мм пушку, экипаж вырос до 5 человек. Таким образом, произошло существенное усиление вооружения Т-34. Вместе с тем броневая защита советского танка оставалась на прежнем уровне. Попыткой исправить положение стал Т-34-85М — танк с усиленной броневой защитой.

Применение

Т-34-85 стал поступать в войска в феврале 1944 года. К сожалению, первые бои танков были не слишком успешными – экипажам не дали время на переподготовку, да и танков предоставили очень мало.

Одним из первых Т-34-85 получил 38-й танковый полк, в котором также были ОТ-34, огнеметные танки на базе Т-34. В марте 1944 этот полк стал частью 53-1 общевойсковой армии и участвовал в освобождении Украины, где, по сути, и были впервые масштабно применены Т-34-85.

Когда в июне 1944 года началось наступление на Белоруссию, в нем участвовало около четырех сотен Т-34-85. Однако куда более массово они применялись в 1945, например, в сражении у озера Балатон и в Берлинской операции.

К середине 1945 года советские танковые дивизии на Дальнем Востоке в основном располагали устаревшей техникой – легкими танками БТ-5, БТ-7 и Т-26. Когда началась война с Японией, туда было отправлено 670 Т-34-85. Таким образом, эти танки активно участвовали в разгроме Квантунской армии, выступая как основная ударная сила танковых частей.

Когда даже мощности 85-мм пушки стало не хватать для пробития брони вражеских танков, начали работы над Т-34-100, а также над Т-44. В итоге все они привели к появлению танка Т-54, в первые годы после войны заменившего Т-34-85. Однако служба этого танка не закончилась – он активно участвовал в Корейской войне, в войнах в бывшей Югославии и арабо-израильских войнах. Официально этот танк был на вооружении до самого 1993 года, а в некоторых странах он состоит в нем до сих пор!

Т-34-85 однажды принял участие в интересном событии уже XXI века. Когда в октябре 2006 года в Будапеште были антиправительственные выступления, демонстранты смогли запустить музейные Т-34-85 вместе с БТР-152, и использовали машины в столкновениях со служителями закона.

Память о танке

Т-34-85 – это один из самых популярных танков Великой Отечественной войны. Хотя большинство людей слышали только о танке Т-34, во многих музеях стоят экземпляры именно Т-34-85. Также именно этот танк чаще всего стоит на постаментах во множестве городов России: в Новокузнецке, Воронеже, Харькове, Нижнем Новгороде и ряде других.

Танк в культуре

Танк Т-34-85 нашел широкое отражение в культуре, причем им нередко заменяли более ранние Т-34, так как найти оригиналы не представлялось возможным.

Фильмы

Фильмов с участием Т-34-85 довольно много. Наиболее известные из них:

  • Главный конструктор. Фильм о создании Т-34, в котором вместо этого танка как раз снимали Т-34-85;
  • Падение Берлина;
  • На войне как на войне;
  • Киноэпопея «Освобождение»;
  • Горячий снег;
  • Вечный зов;
  • Четыре танкиста и собака (при том, что по ходу сериала экипаж воюет сначала на Т-34, а потом на Т-34-85, в фильме с небольшими переделками все время снимался Т-35-85);
  • Белый тигр;
  • Спасти рядового Райана. Здесь упоминаний о Т-34-85 нет, однако именно эти танки были закамуфлированы под фигурирующие в сюжете PzKpfw VI «Tигр».

Игры

Т-34-85 фигурирует во множестве игр про Вторую мировую войну, например, в «Red Orchestra: Ostfront 41-45», «Вторая мировая», «Sudden Strike 3: Arms for Victory» и «Sudden Strike: The Last Stand», «Сall of Duty», , «Блицкриг» а также в играх «World of Tanks» и «War Thunder».

Другое

Т-34-85 благодаря своей популярности выпускался множеством различных компаний в виде моделек. Также в советское время этот танк попал на почтовые марки.

Описание конструкции танка Т-34-76

Танк Т-34-76 имеет классическую компоновку с кормовым расположением трансмиссии. Корпус внутри делился на четыре отделения: управления, боевое, моторное и трансмиссионное. Экипаж танка состоит из четырёх человек, размещавшихся: командир танка (наводчик орудия) – в башне слева от пушки; механик-водитель – в носовой части корпуса у левого борта; заряжающий – в башне справа от пушки; стрелок-радист – в носовой части корпуса у правого борта.

Броневой корпус танка – сварной, собиравшийся из катаных плит и листов гомогенной броневой стали марки МЗ-2 (И8-С), толщиной 13, 16, 40 и 45 мм. Лобовая деталь корпуса состояла из сходящихся клином броневых плит толщиной 45 мм: верхней, расположенной под углом в 60° к вертикали и нижней, расположенной под углом в 53°. Между собой верхняя и нижняя лобовые бронеплиты соединялись при помощи балки. Борта корпуса в нижней своей части располагались вертикально и имели толщину в 45 мм. Верхняя часть бортов, в районе надгусеничных полок, состояла из 40-мм броневых плит, расположенных под углом в 40°. Кормовая часть собиралась из двух сходившихся клином 40-мм броневых плит: верхней, расположенной под углом в 47° и нижней, расположенной под углом в 45°. Крыша танка в районе моторно-трансмиссионного отделения собиралась из 16-мм броневых листов, а в районе подбашенной коробки имела толщину в 20 мм. Днище танка имело толщину 13 мм под моторно-трансмиссионным отделением и 16 мм в лобовой части, также небольшой участок кормовой оконечности днища состоял из 40-мм бронеплиты.

Башня танка – двухместная, близкой к шестигранной в плане формы, с кормовой нишей. На Т-34 первых выпусков устанавливалась сварная башня. Стенки башни выполнялись из 45-мм катанных броневых листов, расположенных под углом в 30°, лоб башни представлял собой 45-мм, изогнутую в форме половины цилиндра, плиту с вырезами под установку орудия, пулемёта и прицела. Крыша башни состояла из 15-мм броневого листа, изогнутого под углом от 0° до 6° к горизонтали, днище кормовой ниши — горизонтальный 13-мм бронелист. С конца 1940 года в производство была запущена литая башня. Стенки башни отливались целиком, а крыша — приваривалась к ней. Толщина стенок башни была увеличена до 52 мм. C 1942 года перешли на производство башни улучшенной формы, отличавшейся большей шириной, меньшим наклоном бортов и кормы и близкой к правильному шестиугольнику формой в плане. С 1943 года на крыше башни устанавливалась командирская башенка.

Вооружение танка состояло из одной 76,2-мм пушки обр. 1938/39 г. Л-11 (до начала 1941 года) или 76,2-мм пушки обр. 1940 г. Ф-34 (с февраля 1941 года) и двух 7,62-мм пулемётов ДТ, один из которых спарен с пушкой, второй курсовой установлен в шаровой установке, размещённой в верхнем лобовом листе корпуса, ближе к правому борту. Боекомплект танка состоит из 77 (1940-1942 гг.) или 100 (1943-1944 гг.) 76,2-мм выстрелов для пушки и 2898 патронов (46 пулемётных дисков) (1940-1942 гг.) или 3150 патронов (50 пулемётных дисков) (1943-1944 гг.) для пулемётов. Для прицеливания при стрельбе из пушки и пулемёта использовались прицелы: для пушки Л-11: телескопический прицел ТОД-6 и перископический прицел ПТ-6; для пушки Ф-34 – телескопические прицелы ТОД-7, ТМФД-7 и перископические прицелы ПТ-7, ПТ-4-7.

В силовой установке танка применялся V-образный 12-цилиндровый четырёхтактный дизельный жидкостного охлаждения В-2-34 мощностью 500 л.с. В состав трансмиссии танка входили: многодисковый главный фрикцион сухого трения (сталь по стали); механическая трёхходовая четырёхступенчатая (4+1) коробка передач; механизм поворота, состоявший из бортовых многодисковых фрикционов сухого трения (сталь по стали) и бортовых ленточных тормозов с обшивкой феродо; одноступенчатые бортовые передачи.

Ходовая часть танка, применительно к одному борту, состояла из одного двухскатного направляющего колеса с кривошипным механизмом натяжения гусеницы переднего расположения, пяти двухскатных ошинованых резиной опорных катков с индивидуальной пружинной («свечной») подвеской, одного ведущего колеса зубового зацепления заднего расположения и гусеничной стальной ленты с траками шириной 550 мм (1940-1942 гг.) или 500 мм (1943-1946 гг.).

Для внешней связи на танке до 1943 года устанавливали радиостанции 71-ТК-1 или 9Р, с 1943 по 1946 год – радиостанцию 9РМ. Для внутренней связи использовали танковые переговорные устройства ТПУ-2, ТПУ-3, ТПУ-3-бис-Ф.

Общая характеристика

Раскрыть полный потенциал того или иного советского танка в игре можно и не имея большого количества опыта или отличительных навыков. Именно поэтому новички предпочитают начинать свое знакомство именно с этой категории.

В целом такие танки можно описать как тяжелую технику со средними пушками, небольшой точностью и мощным одноразовым уроном. Пробитие у модели KB-1C равняется 175 миллиметрам, а урон составляет около 390 единиц — такую статистику можно достигнуть уже на шестом уровне. Также советские танки могут похвастаться округлым бронированием, рикошетной броней и дизельными двигателями, вероятность возгорания которых очень и очень низка.

Если со значением слова «бронирование» все понятно, то что насчет его схемы? Как правило, представлена любая схема бронирования танков World of Tanks в 3D. Это наглядное изображение модели с наиболее защищенными участками. Каждый участок окрашен в разный цвет.

Причины модернизации Т-34

С первых же дней нападения на СССР немецкие войска, столкнувшись с новейшими советскими танками Т-34 и КВ, признали в них крайне опасного для себя противника. Причём противопоставить что-либо сравнимое в ответ Германия, при всей своей индустриальной мощи и опоре на ресурсы покорённой ею Европы, оказалась неспособна достаточно долгое время. Первая попытка такого рода в виде модернизации своего наиболее мощного танка Pz-IV в 1942 году оказалась малоэффективной, при том что эти танки стали весить намного больше и их проходимость резко снизилась.

Тем не менее, за счёт разработки новых моделей танков, прежде всего Pz-V «Пантера», Третий рейх смог к середине 1943 года рассчитывать на весомые успехи в танковом противоборстве с Советской Армией. С появлением «Пантер» сложившаяся к тому времени немецкая тактика применения своих танковых сил с преимущественно «противотанковыми» задачами (танковые засады, локальные контрудары) получила возможность для более активных действий наступательного плана.

https://youtube.com/watch?v=P-JY_3WIBTg

Такой попыткой с немецкой стороны стала грандиозная Курская битва, после поражения в которой Германия окончательно лишилась шансов выиграть войну. В то же время и советской стороне победа под Курском далась дорогой ценой. Новые немецкие танки показали в этом сражении свою способность почти гарантированно поражать броню Т-34 с расстояния 1,5 километра. При этом 76-миллиметровая пушка Т-34, столь эффективная ранее, могла пробить лобовую броню «Пантеры» с дистанции не более 100 метров.

Разумеется, новейшие немецкие танки Pz-V и Pz-VI были на порядок массивнее и явно «старше по классу» танков Т-34. Но создать возможность для успешного противоборства с таким противником на дистанциях реального танкового боя стала одной из важнейших задач, поставленных высшим советским руководством перед конструкторами отечественных танков. Это было ключевым условием в ходе сложившегося коренного перелома в войне для того, чтобы добиться её победного завершения скорее и с меньшими потерями.

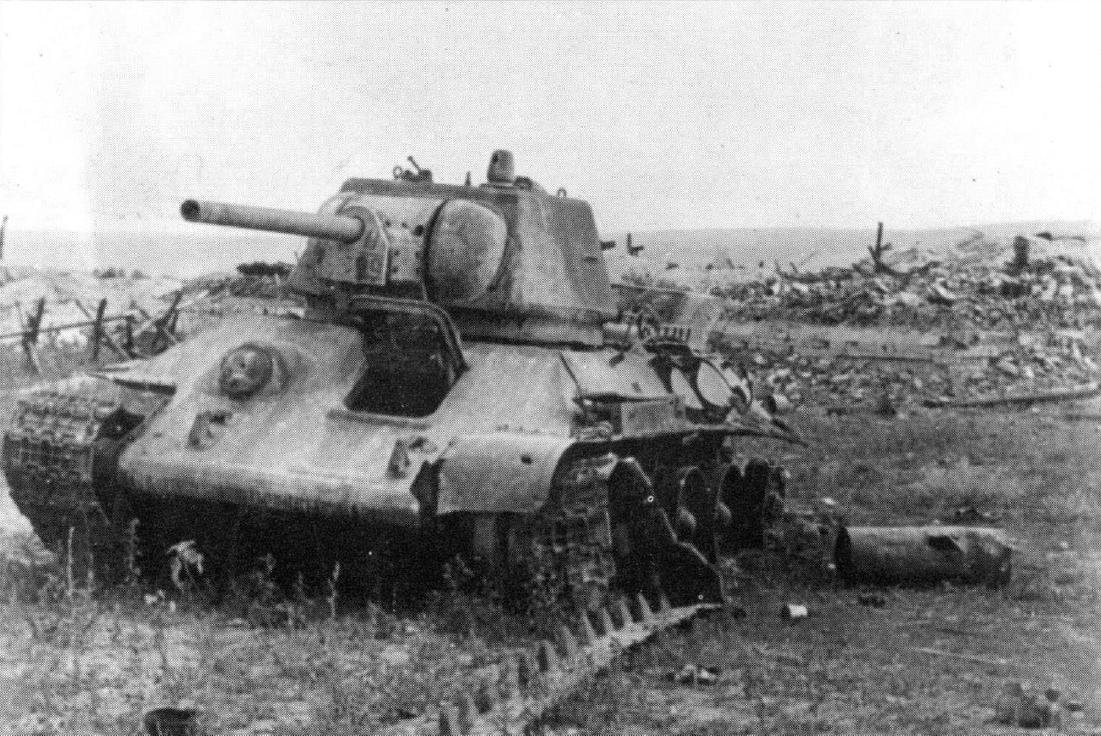

Подбитый танк Т-34 после сражения под Прохоровкой

Т-34-85 с орудием ЗИС-С-53

В начале 1944 года Государственный Комитет Обороны принимает на вооружение Т-34 с артиллерийской системой ЗИС-С-53 калибром 85 мм. Причиной отказа от орудия Д-5Т явились конструктивные недостатки, например, часто выходил из строя подъемный механизм. Первые машины с пушкой ЗИС-С-53 вышли из цехов в марте 1944 года. Сам танк также претерпел ряд конструктивных изменений: ком.

Также произведена замена на новые воздухоочистители «Мультициклон». В остальном конструкция не претерпела изменений. В 1945 году двустворчатый люк башенки заменен на люк, обладающий одной открывающейся створкой.

Количество выпущенных Т-34-85 в годы Великой Отечественной войны

Модификация танка 1944, кол-во ед. 1945, кол-во ед. Итого, кол-во ед.
Т-34-85 10499 12110 22609
Т-34-85 ком. 134 140 274
Т-34-85 ОТ 30 301 331
Итого, кол-во ед. 10663 12551 23214

Модификации

  • Т-34-85 1943 года. Малосерийная модификация с новой трехместной башней и 85-мм пушкой Д-5-Т85. Выпускалась с января по март из-за неудовлетворительного размещения пушки С-53 в первоначальной башне;
  • Т-34-85. Главная серийная модификация с 85-мм пушкой ЗИС-С-53;
  • ОТ-34-85. Вместо курсового пулемета имел поршневой огнемет АТО-42;
  • Т-34-85 1947 года с новым двигателем В-2-34М, новой радиостанцией и оптическими приборами;
  • Т-34-85 1960 года с двигателем В-54 или В-55 на 520 л.с., измененным внутренним дизайном, новым электронным оборудованием, новой радиостанцией, увеличенным боекомплектом и ходовой частью от Т-55;
  • ПТ-34 – созданный на базе Т-34 1943 года танк-трал.

Подготавливаем свой рабочий стол

Первым делом Вам необходимо подготовить свой стол, на котором Вы будете работать. На нем не должно быть лишних вещей и каждый инструмент должен находиться под рукой. Не у всех есть свой рабочий стол и наверняка уже задумались над его созданием. Сделать стол не сложно — сложно выбрать для него место в доме. Идеальный вариант — это утепленный балкон, на котором Вы в любой момент сможете выполнить поделку. Я уже писал про подготовку стола в отдельной статье и постарался как можно подробнее описать весь процесс его создания. Если Вы не знаете как подготовить свое рабочее место, то прочитайте следующую Статью. После того как завершили процесс создания стола, попробуйте приступить к выбору вашей будущей поделки.

Средние танки

Один из главных символов Отечественной войны, ставший героем многих сражений — знаменитая «тридцатьчетверка». Многие танковые эксперты признали его лучшим СТ Второй мировой войны. Одним из аспектов его успеха и популярности стал идеальный баланс между:

  • боевой мощью;
  • технологическими характеристиками;
  • эксплуатацией.

В любую погоду и на любом рельефе он всегда был готов к бою. Ремонт был менее трудоемким, чем у тяжелых танков, да и производство обходилось значительно дешевле и занимало меньше времени.

Эта серия танков за годы войны продолжала совершенствоваться, повышая в первую очередь огневой потенциал за счет увеличения калибра орудия:

  • Т-34-57
  • Т-34-76
  • Т-34-85

Всего за годы войны было произведено свыше 80 000 тысяч штук. Именно последняя модель входила в состав гвардейских корпусов и получила в игре новый 3D-стиль «Кантемировец».

Также с 1944 началось производство Т-44, но массовым он стал, так как в приоритете было изготовление Т-34-85.

ОБЩЕЕ ОПИСАНИЕ ТАНКА

(рис. 1 — 4)

Танк Т-34-85 представляет собой боевую гусеничную машину высокой проходимости с вращающейся башней, сочетающую в себе огневую мощь, броневую защиту и высокую маневренность (скорость и поворотливость).

Рис. 1. Вид танка слева под углом

Экипаж танка 5 человек.

Танк вооружен 85-мм танковой пушкой обр. 1944 г. и двумя пулеметами ДТМ (один спарен с пушкой, другой устанавливается в лобовой части танка). Вращающаяся башня обеспечивает круговой обстрел из пушки и спаренного с ней пулемета.

Основными частями танка являются:

1. Броневой корпус и башня. 2. Вооружение. 3. Моторная установка. 4. Трансмиссия с приводами управления. 5. Ходовая часть. 6. Электрооборудование. 7. Средства связи.

Танк укомплектован возимым комплектом запасных частей инструмента и принадлежностей (ЗИП).

Рис. 2. Вид танка спереди

Рис. 3. Вид танка справа

Внутри корпус танка делится на четыре отделения (рис. 5) отделение управления, боевое, моторное и трансмиссионное отделения. Отделение управления (рис. 6) находится в передней (лобовой) части корпуса танка. В нем размещены сиденья механика-водителя и пулеметчика, приводы управления механизмами

Рис. 4. Вид танка сзади

моторной установки и трансмиссии танка, приборы, контролирующие работу двигателя и электрооборудования, пулемет ДТМ в шаровой установке, два баллона со сжатым воздухом для воздушного запуска двигателя, часть боекомплекта и часть ЗИП’а. Перед сиденьем механика-водителя в верхнем лобовом листе брони имеется входной люк, закрываемый броневой крышкой, в которой установлены приборы наблюдения. В днище отделения управления перед сиденьем пулеметчика имеется люк запасного выхода.

Боевое отделение (рис. 7) расположено за отделением управления и занимает среднюю часть корпуса танка. Над ним установлена на шариковой опоре броневая башня, в которой размещены: вооружение (пушка и пулемет), сиденья командира танка командира орудия и заражающего, часть боекомплекта и радиостанция. На крыше башни имеется командирская башенка кругового обзора с шестью смотровыми щелями и перископическим смотровым прибором для командира танка; перископические смотровые приборы имеются также для командира орудия и заряжающего. Справа от командирской башенки находится входной люк для экипажа танка. В вентиляционных люках башни установлены моторы вентиляторов. Основная часть боекомплекта размещена в боевом отделении на днище и около бортов. За съемными листами фальшбортов между шахтами подвески расположены баки для топлива. По днищу боевого отделения проходят тяги приводов управления механизмами танка.

Нажмите на рисунок для увеличения

Рис.5. Танк Т-34-85 продольный разрез Рис.6. Отделение управления
Рис.7. Боевое отделение Рис.8. Моторное отделение



Рис.9. Трансмиссионное отделение


Моторное отделение (рис. 8) расположено за боевым отделением и отделено от него съемной моторной перегородкой. В середине моторного отделения на подмоторной раме установлен двигатель. По обе стороны двигателя установлены водяные радиаторы, два масляных бака и четыре аккумуляторные батареи — по две с каждой стороны. На левом водяном радиаторе смонтирован масляный радиатор.

В средней части крыши моторного отделения имеется люк для обслуживания двигателя и по бокам продолговатые люки, служащие для прохода через них воздуха к радиаторам, — воздухопритоки; воздухопритоки прикрываются жалюзи. В днище моторного отделения, по которому проходят тяги приводов управления механизмами танка, имеется люк для доступа к масляному насосу и водяному насосу двигателя. Трансмиссионное отделение (рис. 9) находится в задней (кормовой) части корпуса танка и отделяется от моторного отделения перегородкой.

В трансмиссионном отделении расположены: главный фрикцион с центробежным вентилятором, коробка передач, бортовые фрикционы с тормозами, электростартер, бортовые передачи, два топливных бака и два воздухоочистителя типа мультициклон. В крыше над трансмиссионным отделением имеется люк, закрытый сеткой, для выхода воздуха-воздухоотвод; в воздухоотводе установлены поперечные жалюзи. В верхнем (откидном) кормовом листе брони имеется люк для доступа к агрегатам трансмиссии. В днище трансмиссионного отделения имеется люк, служащим для слива масла из коробки передач.

Броневой корпус и башня

Броневой корпус Т-34 — сварной, собиравшийся из катаных плит и листов гомогенной стали марки МЗ-2 (И8-С), толщиной 13, 16, 40 и 45 мм, после сборки подвергавшихся поверхностной закалке. Броневая защита танка противоснарядная, равнопрочная, выполненная с рациональными углами наклона. Лобовая часть состояла из сходящихся клином броневых плит толщиной 45 мм: верхней, расположенной под углом в 60° к вертикали и нижней, расположенной под углом в 53°. Между собой верхняя и нижняя лобовые бронеплиты соединялись при помощи балки. Борта корпуса в нижней своей части располагались вертикально и имели толщину в 45 мм. Верхняя часть бортов, в районе надгусеничных полок, состояла из 40-мм броневых плит, расположенных под углом в 40°. Кормовая часть собиралась из двух сходившихся клином 40-мм броневых плит: верхней, расположенной под углом в 47° и нижней, расположенной под углом в 45°. Крыша танка в районе моторно-трансмиссионного отделения собиралась из 16-мм броневых листов, а в районе подбашенной коробки имела толщину в 20 мм. Днище танка имело толщину 13 мм под моторно-трансмиссионным отделением и 16 мм в лобовой части, также небольшой участок кормовой оконечности днища состоял из 40-мм бронеплиты. Башня Т-34 — двухместная, близкой к шестигранной в плане формы, с кормовой нишей. В зависимости от завода-производителя и года выпуска, на танк могли устанавливаться башни различной конструкции. На Т-34 первых выпусков устанавливалась сварная башня из катаных плит и листов. Стенки башни выполнялись из 45-мм броневых плит, расположенных под углом в 30°, лоб башни представлял собой 45-мм, изогнутую в форме половины цилиндра, плиту с вырезами под установку орудия, пулемёта и прицела. Крыша башни состояла из 15-мм броневого листа, изогнутого под углом от 0° до 6° к горизонтали, днище кормовой ниши — горизонтальный 13-мм бронелист. Хотя другие типы башен также собирались при помощи сварки, именно башни первоначального типа известны в литературе под названием «сварных».

Зачистка Деталей

Зачищать детали будущей поделки нужно всегда тщательно. В самом начале работы Вы уже зачищали фанеру наждачной бумагой. Сейчас Вам предстоит уже малая часть зачистки фанеры. «Среднезернистой» шкуркой зачищайте ребра деталей и заднюю часть фанеры. «Мелкозернистая» шкурка считается завершающей стадией зачистки деталей. Мелкой шкуркой лучше зачищать лицевую часть деталей. При обработке фанеры не торопитесь. Можно воспользоваться и закругленным напильником, при помощи которого удобно зачищать внутреннюю часть отверстий. Старайтесь, чтобы детали получились без заусенцев и неровностей.

Защищённость

Уровень бронезащиты Т-34 обеспечивал ему летом 1941 года надёжную защиту от всех штатных противотанковых средств вермахта. 37-мм противотанковые пушки Pak 35/36, составлявшие подавляющее большинство противотанковых орудий вермахта, имели какие-либо шансы пробить лобовую броню лишь при попадании в ослабленные места. Борта Т-34 37-мм калиберными снарядами поражались лишь в вертикальной нижней части и на малых дистанциях, причём не давая гарантированного заброневого действия. Более эффективными оказались подкалиберные снаряды, способные сравнительно эффективно пробивать нижнюю часть борта и борта башни, однако реальная дальность стрельбы ими не превышала 300 м, а их заброневое действие было низким — зачастую сердечник из карбида вольфрама после пробития брони рассыпался в песок, не причиняя вреда экипажу. Малоэффективной против лобовой брони Т-34 оказалась и 50-мм пушка KwK 38 с длиной ствола 42 калибра, устанавливавшаяся на танках PzKpfw III Ausf.F — Ausf.J. Короткоствольные 75-мм пушки KwK 37, устанавливавшиеся на ранних модификациях PzKpfw IV и StuG III, были ещё менее эффективны, и бронебойным снарядом, за исключением попаданий в ослабленные зоны, могли поражать лишь нижнюю часть бортов на дистанциях менее 100 метров. Однако ситуацию сильно сглаживало наличие в её боекомплекте кумулятивного снаряда — хотя последний срабатывал лишь при сравнительно небольших углах встречи с бронёй и против лобовой защиты Т-34 также был малоэффективен, но большая часть танка поражалась им легко.
Первым же действительно эффективным средством борьбы с Т-34 стала 75-мм противотанковая пушка Pak 40, появившаяся в войсках в сколько-нибудь заметных количествах к весне 1942 года и 75-мм танковая пушка KwK 40 с длиной ствола 43 калибра, устанавливавшаяся на танках PzKpfw IV и штурмовых орудиях StuG.III с лета того же года. Калиберный бронебойный снаряд KwK 40 при курсовом угле 0° поражал лобовую броню корпуса Т-34 с дистанции в 1000 м и менее, тогда как лоб башни в районе маски орудия поражался уже с 1 км и более.
При этом броня высокой твёрдости, применявшаяся на Т-34, была склонна к образованию сколов с внутренней стороны даже при рикошете снаряда. Так, длинноствольные 75-мм орудия образовывали опасные осколки при попадании на дистанциях до 2 км, а 88-мм — уже до 3 км.
Однако в течение 1942 года длинноствольных 75-мм орудий было выпущено сравнительно мало, и основную массу доступных вермахту противотанковых средств по-прежнему составляли 37-мм и 50-мм пушки. 50-мм же орудиям на нормальных дистанциях боя летом 1942 года для выведения Т-34 из строя требовалось в среднем 5 попаданий остродефицитными подкалиберными снарядами.

По воспоминаниям одного из создателей танка — А. А. Морозова:
«Танк Т-34 хорош не столько своими боевыми качествами, сколько предельной простотой в производстве, эксплуатации и ремонте, надёжностью, низкой стоимостью и возможностью массового производства на любом машиностроительном заводе.

Эти ценные качества были достигнуты в результате настойчивой борьбы конструкторов и технологов за минимальную массу и трудоёмкость каждой детали танка, в стремлении везде и во всём разумно экономить, добиваясь предельной простоты, дешевизны и надёжности.

Таким образом, к началу войны нам удалось создать и поставить на серийное производство новый средний танк, превосходящий по боевым свойствам и приспособленности к массовому производству средние танки фашистской Германии, который стал не только любимым танкистами грозным оружием, но и образцом простой и надёжной боевой машины».

Через несколько деситялетий двигатель Т-34 послужил прототипом для создания двигателя В-45 на экспериментальный вариант основного танка Т-64А, прототипа Т-72, а его модификация В-46 использовалась в танке Т-72 «Урал».

Технические характеристики Т-34-85

Общая информация

  • Классификация – средний танк;
  • Боевая масса – 32,2 т;
  • Компоновочная схема – классическая;
  • Экипаж – 5 человек;
  • Годы производства – 1943-1958;
  • Годы эксплуатации – 1944 по 1993 (официально в СССР и РФ);
  • Количество выпущенных – более 35 000 штук.

Размеры

  • Длина корпуса – 6100 мм;
  • Длина с пушкой вперед – 8100 мм;
  • Ширина корпуса – 3000 мм;
  • Высота – 2700 мм;
  • Клиренс – 400 м.

Бронирование

  • Тип брони – стальная катаная гомогенная;
  • Лоб корпуса (верх и низ) – 45 / 60° мм/град;
  • Борт корпуса (верх) – 45 / 40° мм/град;
  • Борт корпуса (низ) – 45 / 0° мм/град;
  • Корма корпуса (верх) – 45 / 48° мм/град;
  • Корма корпуса (низ) – 45 / 45° мм/град;
  • Днище – 20 мм;
  • Крыша корпуса – 20 мм;
  • Лоб башни – 90 мм;
  • Маска орудия – 40 мм;
  • Борт башни – 75 / 20° мм/град;
  • Корма башни – 52 / 10° мм/град;
  • Крыша башни – 15-20 мм.

Вооружение

  • Калибр и марка пушки – 85-мм ЗИС-С-53;
  • Тип пушки – нарезная;
  • Длина ствола – 54,6 калибров;
  • Боекомплект пушки – 56-60;
  • Углы ВН- 5…+22 град;
  • Углы ГН – 360 град. (ручной механизм поворота или электромеханический привод);
  • Прицелы – телескопический шарнирный ТШ-16, перископический ПТК-5, боковой уровень;
  • Пулеметы – 2 × 7,62-мм ДТ-29.

Подвижность

  • Тип двигателя – V-образный 12-цилиндровый дизельный жидкостного охлаждения с непосредственным впрыском;
  • Мощность двигателя – 500 л.с.;
  • Скорость по шоссе – 55 км/ч;
  • Скорость по пересеченной местности – 25 км/ч;
  • Запас хода по шоссе – 250 км;
  • Запас хода по пересеченной местности – 220 км;
  • Удельная мощность – 15,6 л.с./т;
  • Тип подвески – подвеска Кристи;
  • Удельное давление на грунт – 0,83 кг/см²;
  • Преодолеваемый подъем – 30°;
  • Преодолеваемая стенка – 0,75 м;
  • Преодолеваемый ров – 3,4 м;
  • Преодолеваемый брод – 1,3 м.

Как нарисовать танк Т-34 поэтапно (подробный урок)

  • Шаг 1

    Танк — это большая машина, оснащенная гусеницами, стволом, башней. Учитывая ее большие размеры, первым шагом намечаем лишь контуры

  • Шаг 2

    У Т-34 был очень длинный ствол, поэтому чертой обозначим его конечный размер. Контур правой гусеницы обрисуем полностью, левой — только видимую переднюю часть

  • Шаг 3

    У машины нарисуем четкие и ровные грани, башня имеет более вытянутую форму

  • Шаг 4

    Справа на корпусе рисуем навесной топливный бак, спереди — квадратный люк механика-водителя.

  • Шаг 5

    Как нарисовать танк без пушки? Поэтому следующим шагом рисуем пушку

  • Шаг 6

    Приступаем к деталям, рисуем командирский люк сверху на башне, тонкой линией обозначаем траки (гусеницы)

  • Шаг 7

    Следующим шагом тщательно прорабатываем детали ходой части: колеса, звенья гусениц, ребра жесткости и крепления на бензобаке

  • Шаг 8

    Колесам (каткам) танка следует уделить максимум внимания

  • Шаг 9

    На передней части корпуса рисуем пулемет, фару, скобу-рукоятку, помогающую водителю забираться в люк

  • Шаг 10

    Теперь толстой линией выделяем основные детали корпуса и пушки танка

  • Шаг 11

    Приступаем к штриховке, зарисовываем более темным цветом низ танка

  • Шаг 12

    Аналогичную операцию проделываем с нижней частью машины

  • Шаг 13

    Постепенно закрашиваем весь танк, выделяя более темным цветом затененные места

  • Шаг 14

    Чтобы танк не висел в воздухе, нарисуем под ним тень

  • Шаг 15

    При помощи бликов на корпусе, пушке, колесах и траках подчеркнем его металлическую сущность

Автор урока: www.woman56.ru

Историческая справка

Буквенно-цифровое сочетание «Т-34» используется компанией Wargaming.net в общеупотребимом значении для указания на реальные танки и прототипы Второй мировой войны и послевоенного времени. Компания Wargaming.net не использует буквенно-цифровое сочетание «Т-34» в качестве товарного знака для индивидуализации каких-либо конкретных товаров, работ или услуг, не является его лицензиатом и не связана договорными или иными отношениями с его правообладателями (АО «Научно-производственная корпорация «Уралвагонзавод», Баженский Михаил Юрьевич). Подробнее здесь

Основная статья: История Т-34-85

В 1943 году, в связи с массовым появлением у немцев новых моделей бронетехники с усиленным бронированием, эффективность 76,2 мм пушек стала резко недостаточной. В сражении на Курской дуге, в боях крупных масс танков, немецкое наступление удалось остановить, но лишь ценой огромных потерь собственной бронетехники, основную часть которой составляли к тому времени Т-34 и легкобронированные легкие танки Т-60 и Т-70. При этом, основные потери немецкая сторона несла не от огня советских танков, а от действий противотанковой артиллерии, от мин и т. д.

Это вынудило искать способы повышения боевых качеств Т-34. После проработки нескольких вариантов в массовое производство в 1944 году был запущен Т-34-85, вооружённый новой пушкой калибра 85 мм. Экипаж увеличился с 4 до 5 человек, танк получил новую башню с усиленным бронированием, более удобную для экипажа и командира. В результате масса выросла на несколько тонн, что привело к незначительному снижению динамических характеристик.

С принятием на вооружение завершающей модификации танка Т-34-85, все серийные танки Т-34, предшествующих выпусков, (образцы 1940÷1943 гг.), получили единое обозначение Т-34-76. В отличие от своего предшественника Т-34-76, Т-34-85, с пушкой С-53 (ЗиС-С-53), имел трехместную башню увеличенного размера (диаметр погона увеличен с 1420 до 1600 мм), что позволило увеличить объём боевого отделения, разместить более мощную пушку, дополнительного члена экипажа и освободить командира танка от роли наводчика, для более эффективного координирования действий экипажа.

Первые танки Т-34-85, постройки завода № 112, «Красное Сормово», с пушкой Д-5Т, имели двухместную башню, несколько отличающуюся конструктивно от башни разработки завода № 183. Пушка Д-5Т занимала много места, что не позволило разместить дополнительного заряжающего.

Вторая мировая война

Несмотря на ряд очень серьёзных усовершенствований Т-34, его боевые характеристики во второй половине войны нельзя было признать полностью удовлетворительными на фоне улучшения немецких танков и противотанковых средств.

Малоуязвимый в 1941 году для практически любых немецких танков и противотанковых средств (даже в старом варианте, более слабо вооружённом и бронированном), Т-34 в конце войны уже не способен был на равных противостоять тяжёлым немецким танкам и штурмовым орудиям (которые, впрочем, всё же имели далеко не абсолютное преимущество во всех ситуациях боя, не говоря уже о том, что относились к другому классу по массе, дороговизне производства, часто проигрывали в подвижности, не говоря уже об их количественном недостатке и технологических сложностях конца войны, сказавшихся, например, на качестве их брони). Т-34 оказался недостаточно защищён и от средств немецкой пехотной ПТО, включавшей к тому времени новейшие реактивные противотанковые гранатомёты, хотя немецкие танки не в меньшей степени страдали от огня гранатомётов типа «базуки» американского производства. В результате в 1945 году примерно 90 % попаданий в Т-34 приводило к пробитию брони. Это приходилось компенсировать их массированным и грамотным применением, причем ведущая роль в борьбе с танками противника перешла в заметной мере к тяжелым танкам, таким, как ИС-2, и САУ; тем не менее Т-34, оставаясь советским основным танком, сыграл неоценимую положительную роль во второй половине войны, что отчасти объясняется улучшением управления танковыми войсками, лучше налаженным взаимодействием с другими родами войск, особенно с авиацией, а также очень хорошей мобильностью и остававшимися всё же довольно достойными бронированием и огневой мощью. Не последнюю роль играла и увеличившаяся к этому времени надежность танка, и, конечно же, массовость производства. К концу войны Т-34 являлся самым многочисленным танком в армии СССР.

После 1945 года

После Второй мировой войны Т-34-85 активно экспортировался во множество стран мира и применялся в ряде военных конфликтов. Легендарные 34ки оставались на вооружении некоторых стран вплоть до конца XX века, и принимали участие во вьетнамской войне.

Модификации Т-34-85

Начнём с того, что на базе этой машины были построены самоходные противотанковые орудия СУ-85, СУ-100, СУ-122. Цифровое обозначение указывает на калибр установленного орудия. Была и другая боевая техника, при создании которой, в качестве прототипа использовалась советская «тридцатьчетверка». Сюда относятся:

  • Ремонтно-эвакуационная машина VT-34 (Чехословакия);
  • Истребитель танков Т-100 (Египет);
  • 122-миллиметровая САУ Т-122 (Египет);
  • Самоходное артиллерийское орудие Т-34/122 (Сирия и Куба);
  • 100-миллиметровая зенитная установка (Куба);
  • Самоходное артиллерийское орудие Т-34-130 (Куба).


Захваченный под Харьковом танк Т-34 130-й танковой бригады

Помимо этого, была очень удачная модификация Т-34-85, сделанная югославскими конструкторами. В отличие от прототипа, здесь были установлены скосы брони в лобовой проекции корпуса, штатное орудие получило дульный компенсатор, а крыша башни стала выпуклой. Помимо этого, были доработаны некоторые узлы трансмиссии, установлен дизельный двигатель югославского производства. Отметим, что работы над этим проектом не получили продолжения, и были свёрнуты в 50-ом году прошлого века. Всего было выпущено 7 таких машин, одна из которых сейчас находится в военном музее Белграда.
