Введение

Древесная пыль и иной технический мусор хоть и кажется безобидными на первый взгляд, но на самом деле таят в себе много разных опасностей, как для мастера, так и для оборудования. Например, продолжительная работа без средств защиты, предотвращающих попадание пыли в органы дыхания, может вызвать серьезные осложнения с дыхательными путями, ухудшить обоняние и пр. Кроме того, и инструмент, находящийся в мастерской под воздействием пыли может быстро выйти из строя. Это происходит по тому, что:

  1. пыль, смешиваясь со смазкой внутри инструмента, образует смесь, совершенно непригодную для смазывания движущихся частей, что в результате приводит к перегреву и дальнейшей поломке
  2. пыль может затруднять вращение движущихся частей инструмента, что приводит к дополнительным нагрузкам, перегреву и выходу из строя,
  3. пыль забивает воздуховоды, предназначенные для вентиляции нагретых частей инструмента и отвода тепла от них, в результате снова перегрев, деформация и выход их строя.

Таким образом, вопрос качества удаления продуктов пиления и в целом уборки помещения стоит очень остро. Современный электроинструмент снабжен системами отвода пыли и стружки непосредственно из зоны пиления, что не позволяет пыли распространяться по мастерской. В любом случае для процесса пылеудаления нужен пылесос (или стружкосос)!

Тем не менее, бывают случаи, когда уже есть бытовой пылесос и проще его модернизировать и решить проблему сбора строительного мусора в помещении. Для этого нужно использовать циклонный фильтр – делается он за полчаса при наличии всех необходимых элементов.

Изготовление циклона из бочки

Если дома имеется современный пылесос, соединить его с ведром по принципу «Урала» не получится из-за особенности конструкции и другой формы. Циклон для такого агрегата изготавливают как отдельно подключающийся шлангами фильтр. Мусоросборник удобнее сделать с пластиковой бочки, имеющей резьбовую крышку. Принцип изготовления аналогичен, но дополнительно понадобится новый масляный фильтр от автомобиля. Ровные патрубки заменены ПВХ коленами с углом 45о и 90о.

Сборку циклона осуществляют в следующей очередности:

На крышке бочки по центру вырезают отверстие для колена 90о. Из оцинкованной листовой стали отрезают три полосы. Заготовки с одной стороны соединяют шпилькой. Лепестки выгибают пирамидой, свободные концы которой фиксируют болтами к крышке вокруг отверстия.

Колено вставляют в отверстие, герметизируют горячим пистолетом или клеем. На пирамидальный держатель надевают машинный масляный фильтр, зажимая гайкой с широкой шайбой.

Для защиты от пыли фильтр обматывают капроновым чулком. Вокруг делают из оцинковки отбойник, защищающий от ударов крупного мусора.

В боковой стенке бочки прорезают отверстие. Колено с углом 45о вставляют поворотом вниз. Внутри бочки патрубок фиксируют к боковой стенке хомутом. Стык тщательно герметизируют.

Все элементы циклона готовы. Крышку с фильтром накручивают на бочку. Верхний патрубок соединяют шлангом с пылесосом, а к боковому выходу подсоединяют гофру для втягивания мусора.

Рекомендации

Перед тем как создавать «Циклон», нужно учесть несколько важных советов, чтобы в результате получилось надежное и мощное изделие:

  1. Для оптимизации работы пылесоса надо подсоединить сразу два шланга: на выдувание и всасывание.
  2. Необходимо регулярно проверять герметичность емкости. Если будет использовано ведро с микротрещинами, придется полностью переделывать фильтр, поскольку пыль через любые дефективные места будет просачиваться наружу.
  3. Устройство желательно дополнить резервуаром с водой.
  4. Лучше использовать под мусоросборник тару из металла, поскольку она крепче, нежели пластиковая емкость.

Плюсы и минусы пылесоса такого типа

Следующие преимущества характерны для моделей с циклонными фильтрами:

  • Экономичность. Не нужно покупать расходные материалы в виде мешков, чтобы привести изделие в порядок. Дешевый тип устройств.
  • Простота очистки всех компонентов, которые входят в пылесос.
  • Гигиеничность благодаря тому, что до минимума снижается общий контакт с грязью, когда применяют прибор.
  • Удобное обслуживание. Пыль удаляется без проблем. Для этого используется обычный механический тип устройств.
  • Компактность, которой обладает фильтровый вариант.
  • Многоступенчатая система фильтрации, увеличивающая время работы. Пылесборник таких результатов не дает. Он будет только прижимать частицы пыли друг к другу.

Обычно при изготовлении контейнеров применяют только прочные марки пластика. Малошумный собрат производится по таким же правилам.

Но есть и некоторые слабые стороны, о них тоже лучше узнать перед покупкой:

  1. Высокий уровень шума, который будет существовать всегда.
  2. При уменьшении мощности вбрасывания фильтры начинают слишком быстро засоряться. Центробежная сила ослабляется. Это стандартное явление.
  3. Накопление статического электричества. Особенно это заметно, когда задевается ручка.
  4. Недостаточная мощность, чтобы избавляться от самых мелких частиц, вне зависимости от того, какой порядок используется.

Пылесосы с циклонными фильтрами довольно популярны на сегодняшний день благодаря их способности аккумуляции пыли.

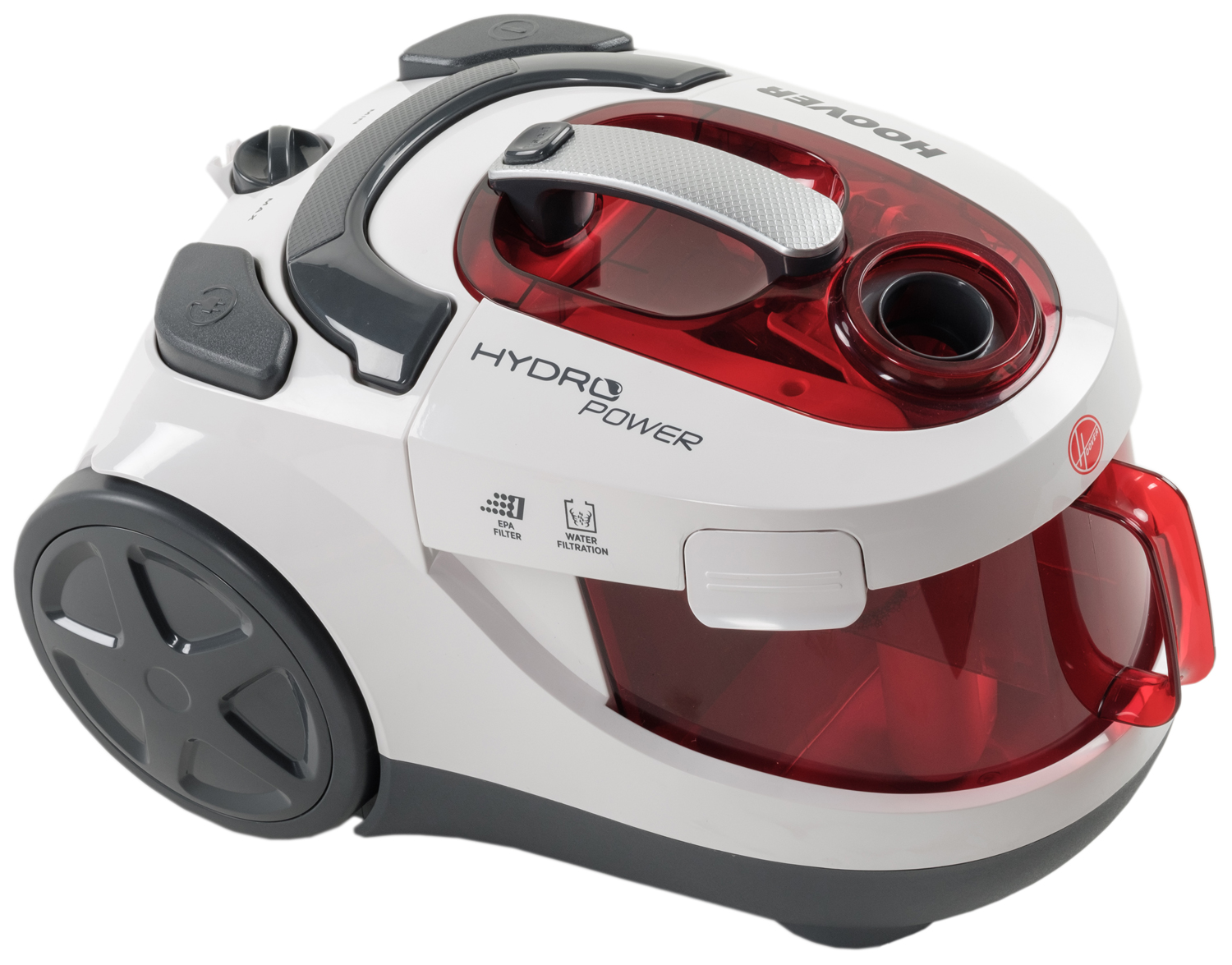

Аллергикам рекомендуется приобретать модели, которые снабжены аквафильтрами. Это тоже простой механизм.

Их работа устроена таким образом, что пыль и грязь, попавшие внутрь, больше в помещение не поступают.

Как правильно подобрать модель

Чтобы купленная техника долгое время радовала своей функциональностью, необходимо учитывать ряд определённых параметров при её выборе.

Немаловажная деталь, которая не может не порадовать большинство хозяек — это наличие дополнительных функций в пылесосе. Здесь многое зависит от личных предпочтений каждого отдельного человека. Поэтому перед покупкой нужно убедиться, что подобранная модель удовлетворяет всем заявленным требованиям.
Основной параметр любого пылесоса — это его мощность. И чем она окажется больше, тем эффективней будет работать пылесос. Однако здесь следует учитывать очень важный момент: чем больше будет мощность у устройства, тем больше электроэнергии оно будет потреблять. В попытке сэкономить, некоторые потребители приобретают менее энергозатратные модели, что приводит в итоге к получению не лучшего результата в процессе уборки. Так что, здесь уже придётся выбирать: либо экономить на энергии и, соответственно, на качестве уборки, либо приобретать мощную модель, но тратить больше средств на оплату электроэнергии.
Также всегда нужно учитывать общий объём вместимости пылесборника. Данный параметр напрямую зависит от количества комнат в помещении, которые планируется постоянно убирать. Малогабаритные устройства имеют небольшие контейнеры для мусора, но они также значительно меньше весят. Чем больше модель пылесоса, тем больше его вместимость. Однако крупногабаритные устройства не очень удобны и имеют внушительный вес.

Немаловажным является наличие у пылесоса сразу несколько сменных насадок, предназначенных для различных целей. Как правило, дополнительных аксессуаров в комплекте не менее трёх. В некоторых моделях предлагается сразу шесть насадок. Тут многое зависит от того, какие именно поверхности планируется очищать при помощи пылесоса

Наличие дополнительных насадок способствует более качественной уборке, в том числе даже в труднодоступных местах.
Объёмы выброса пыли в воздух также имеют немаловажное значение. Если устройство оснащено одним стандартным фильтром, какая-то часть пыли всё равно будет проникать в воздух

Чтобы этого избежать, лучше всего выбирать циклонный пылесос с дополнительными НАРА-фильтрами, позволяющими свести к минимуму объёмы вредных выбросов в воздух.
Подбирать лучше всего модель, оснащённую телескопической трубкой, поскольку с её помощью будет гораздо проще пылесосить в труднодоступных местах, например, под кроватью.

Чтобы этого избежать, лучше всего выбирать циклонный пылесос с дополнительными НАРА-фильтрами, позволяющими свести к минимуму объёмы вредных выбросов в воздух.
Подбирать лучше всего модель, оснащённую телескопической трубкой, поскольку с её помощью будет гораздо проще пылесосить в труднодоступных местах, например, под кроватью.

Имея представление об основных отличительных особенностях техники, можно правильно подобрать подходящую модель для конкретных целей.

Строительный пылесос своими руками: что нужно

Как было сказано выше, можно использовать обычный бытовой пылесос. Но многих мастеров такой вариант не привлекает, поэтому лучшим решением становится самодельный агрегат.

Для того чтобы сделать такое устройство, понадобится старый бытовой пылесос, даже если он сохранился еще со временем далекого советского прошлого. В этом и преимущество, что самодельные пылесосы, можно изготовить из ненужных старых агрегатов.

Итак, из пылесоса извлекаем такие элементы как:

  • Мотор;
  • Шнур подключающий устройство к сети;
  • Устройство регулировки мощности;
  • Всасывающая гофра.

Для корпуса подготовьте:

  • Трубу из пластика диаметром 5 см;
  • Емкость с крышкой;
  • Лист фанеры толщиной около 0,5 см;
  • По 14 гаек и болтов М6;
  • Полосу жести оцинкованной;
  • Автомобильный фильтр (с микроавтобуса);
  • Выключатель – 220 В;
  • Герметик;
  • Наждачку;
  • Стержни для клеевого пистолета;
  • Шланг-гофру (можно от стир. машины);
  • Резьбовую шпильку с гайками и шайбами;
  • Электромонтажную гофру ПНД32.

Стоит сразу подготовить инструменты:

  • Дрель;
  • Пистолет для клея;
  • Пистолет для герметика;
  • Ключи слесарные;
  • Отвертки;
  • Нож;
  • Электролобзик;
  • Кусачки.

Изготовление

Примерно на расстоянии 10 сантиметров от верха емкости проделываем отверстие, в которое подсоединим патрубок. Отверстие должно быть овальной ровной формы. Патрубок размещается в ней слегка под углом по направлению вниз, плотно прилегая к стенке. Клеевым пистолетом необходимо закрепить полученный результат, как на изображении 2.


Труба, вставленная в заранее проделанное отверстие в бочке

Изнутри крепим переходник, для подключения всасывающего шланга.

Вырезаем два круга по размеру примерно в половину меньше чем крышка, просверливаем отверстия под болты. Детали крепятся с двух сторон. После просверливаются другие круги, а наждачкой, их поверхность зачищается от заусенец. Покрываем герметиком изделия по периметру, после этого, они устанавливаются и окончательно крепятся. Отверстие под шпильку делается в центре. Немного левей будет размещаться отверстие побольше для забора воздуха.


Расположение шпильки и отверстия для отвода воздуха

Воздушный фильтр нам понадобится без сетки (она будет забиваться мусором, что крайне невыгодно), в которую он помещен. Ее нужно удалить кусачками. Одна сторона цилиндра должна закрыться заглушкой из фанеры. Фильтр крепится на шпильке гайкой.

К слову, фильтр поможет не просто избавиться от пыли, но и предотвратить вдыхание опасных мелких частиц, таких как к примеру тонер. Если пользоваться обычным пылесосом в данном случае, мешки легко забиваются тонерной пылью. В данном случае, все частицы будут оседать в емкости для сбора.

Двигатель пылесоса, для того чтобы его было удобней крепить, можно вырезать вместе с пластиковыми частями. Чтобы закрепить его на крышке, понадобится хомут, который можно изготовить из полоски жести.

Выключатель и регулятор размещаются рядом. После этого подключаются все части между собой проводами, и подсоединяется провод с вилкой.


Расположение двигателя, выключателя и регулятора мощности

Длины всасывающего шланга обычно не хватает, поэтому его наращивают с помощью гофрированной трубы.

Стандартные насадки от пылесоса помогут навести порядок в любой мастерской. Также их можно использовать для подключения к оборудованию, для прямого сбора мусора, при помощи нехитроумных переходников.

Итак, самодельный строительный пылесос циклонного типа готов!

Принцип работы циклона

На иллюстрации показаны процессы, происходящие в камере фильтра циклонного типа.

Загрязненный воздух через патрубок (1) попадает в корпус фильтра (2) цилиндрической формы. Патрубок расположен по касательной к стенкам корпуса, благодаря чему воздушный поток (3) закручивается в спираль вдоль стенок цилиндра.

Под действием центробежной силы частицы пыли (4) прижимаются к внутренним стенкам корпуса, и под воздействием силы тяжести оседают в пылесборник (5). Воздух с мельчайшими частицами мусора (на которые не действует центробежная сила), попадает в камеру (6) с обычным мембранным фильтром. После окончательной очистки выходят в приемный вентилятор (7).

Мембранный фильтр загрязняется минимально, и его надо лишь изредка очищать после проведения уборки. Вся грязь просто высыпается из накопителя, и пылесос снова готов к работе.

Пылесосы с таким фильтром стоят дешевле водяных, но все же более дорогие, в сравнении с мембранными. Поэтому многие народные умельцы делают фильтр типа «циклон» своими руками, и соединяют его с входом в обычный пылесос.

Расчет циклона делать не обязательно, это не промышленный образец. Просто подберите емкость от 3 л до 10 л, в зависимости от мощности вашего пылесоса.

Пылесосы с циклонным фильтром

Отличие циклонного фильтра от других – система всасывания и метод обработки мусора. С виду это обычный цилиндр с фильтром, но процедура втягивания и завихрения потока проходит несколько этапов.

Особенности конструкции

Под действием центробежной силы происходит отделение мусора от воздуха, что предотвращает его проникновение обратно с выхлопом в комнату. Колба, где происходит процесс завихрения, обычно состоит из прозрачного пластика, поэтому можно видеть не только засоренность, но и работу циклона.

Принцип работы

Воздух с мусором втягивается пылесосом в боковое отверстие фильтра, тем самым создавая центрифугу. При спиралевидном завихрении мусор отделяется от основного потока и прислоняется к стенкам емкости. Микрочастицы пыли кружатся дольше, а могут и вовсе оставаться в потоке. Для ее фильтрации уже установлен другой фильтр в виде поролона или ткани. Многоуровневая чистка требует к себе высокой мощности, поэтому при покупке пылесоса учитывайте данный параметр в первую очередь.

Популярные марки пылесосов с циклоном

Наиболее популярные марки пылесосов с разными типами конструкций:

  1. Dyson. Бренд выпускает в основном вертикальные беспроводные пылесосы. Основное отличие от аналогов заключается в универсальной и углубленной очистке воздуха, практически не пропускающей микрочастицы пыли.
  2. Samsung. Знаменитая марка популярна среди любителей горизонтальных пылесосов. Компания регулярно разрабатывает уникальные технологии, которые повышают качество и удобство при уборке дома. Из последней можно выделить функцию Anti-Tangle, которая значительно увеличивает обороты двигателя. Соответственно скорость завихрения также меняется и не позволяет длинному мусору наматываться на фильтр.
  3. Xiaomi. Китайский бренд славится своими роботами-пылесосами, которые обширны большим разнообразием функций. Несмотря на маленькую конструкцию, пылесос имеет высокую мощность. Тем не менее, пылесборник небольших размеров забивается достаточно быстро.

Советы по эксплуатации

Уход за циклонным фильтром достаточно прост – отсоедините конструкцию от пылесоса и откройте. Высыпьте мусор, и вставьте фильтр обратно. В отличие от аква-функции, емкость не нужно промывать водой, однако, при необходимости можно вытереть мокрой губкой с мылом или чистящим средством. Главное условие – высушить фильтр перед уборкой, поскольку остатки пыли могут скопиться в единую массу и заблокировать свободный проход воздуха, что может привести к поломке прибора.

Как выбрать пылесос с циклонным фильтром

На рынке можно встретить большое разнообразие марок с огромным списком функций, однако не все они будут востребованы в процессе эксплуатации. Выбирайте пылесос только среди уже зарекомендовавших себя брендов, поскольку дешевые устройства с большим функционалом могут не соответствовать действительности и быстро выйти из строя.

Также нужно определиться с типом пылесоса. Если уборка будет производиться в одной или нескольких комнатах с небольшими накоплениями мусора, купите вертикальную конструкцию с сетевым шнуром или аккумулятором. Циклонный фильтр в них работает довольно эффективно, при этом легко снимается и чистится.

Для больших помещений и клининговых компаний рекомендуется выбирать среди горизонтальных пылесосов, так как у них большая мощность и емкостный пылесборник. Центрифуга в этом случае работает быстрее, что позволяет качественно вычищать поверхность от пыли.

Изготовление насадки циклон для бытового домашнего пылесоса из ведра

Сделать циклон-фильтр для пылесоса своими руками несложно

При работе важно понимать принцип действия воздухочистки и делать емкость герметичной, иначе пыль будет вылетать обратно в комнату

Использовать можно не только ведро. Подходит любая достаточно прочная и плотно закрывающаяся емкость: конус, бочки, пластиковые канализационные трубы, банки с прочными стеклами, некоторые мастера даже делают контейнер сами из фанеры и оргстекла или используют старые советские пылесосы. Главное, чтобы форма была круглая, без углов, а внутри на стенках не было препятствий, иначе вихрь не сможет закружиться.

Поскольку самодельный циклон не фильтрует воздух также хорошо, как фирменный, мелкая пыль может проникнуть в технику и испортить мотор. Не стоит использовать насадку на пылесосе, который жалко потерять.

При работе важно обратить особое внимание на места соединения. Они должны быть прочно заклеены герметиком или проложены резиновой прокладкой. Если там появятся трещины, мощность пылесоса упадет, а мусор будет вылетать наружу

Кроме того, велика вероятность, что насадка попросту развалится

Если там появятся трещины, мощность пылесоса упадет, а мусор будет вылетать наружу. Кроме того, велика вероятность, что насадка попросту развалится.

Необходимые материалы

Для изготовления самодельного фильтра потребуются:

  1. Большое ведро или другая пластиковая емкость примерно на 10-25 литров с плотно прилегающей крышкой. При выборе объема ведра стоит исходить из мощности пылесоса – на каждые 80-100 Вт приходится 1 литр.
  2. 2 полипропиленовых колена для водоснабжения – с углом наклона 30 или 45 градусов (для создания потока воздуха) и 90 градусов.
  3. Труба длиной около 1,5 метров.
  4. 2 гофрированных шланга по 1 метру.
  5. Фильтр – специальный масляный или альтернативный, например, кусок воздухопроницаемой ткани.

Схема и изготовление

Несложно понять, как можно сделать пылесос циклонного типа своими руками. По упрощенной схеме из указанных выше частей собрать насадку можно в несколько шагов:

  1. В центре крышки нужно сделать отверстие под колено в 90 градусов и вставить его. В боковой части емкости делается отверстие для колена в 30 градусов. Все отверстия закрепить при помощи герметика, чтобы не оставалось щелей.
  2. Внутри ведра поместить масляный фильтр, соединив его с трубой в крышке.
  3. Шланги прикрепить снаружи к коленам – один (соединенный с коленом в 90 градусов) соединить с пылесосом, через второй будет втягиваться пыль.
  4. Проверить работоспособность лучше на крупном мусоре, например, опилках.

Иными словами, домашний вариант циклона – это насадка между пылесосом и шлангом для сбора грязи. Если устройство не предполагается использовать постоянно, можно упростить схему: взять колена на 90 градусов и закрепить на крышке, а также не использовать фильтр. Колена потребуется вдавить внутрь посильнее, чтобы пыль не проникла обратно.

Если герметика нет, можно закрепить колена при помощи строительного фена. Для этого необходимо вырезать отверстия под колена немного меньше, чем нужно, нагреть края и вдавить внутрь. Пластик расплавится, прогнется и крепко захватит трубы.

Также можно использовать два ведра, соединив их между собой верхними частями. Должна получиться выпуклая бочка.

Циклон из пластиковых вёдер

В качестве корпуса устройства можно использовать 10 литровые пластиковые вёдра из-под водоэмульсионной краски. Подготавливают следующие инструменты и материалы.

Инструменты

  • строительный нож;
  • маркер или карандаш;
  • циркуль;
  • электролобзик;
  • шуруповёрт;
  • пила-ножовка;
  • шило;
  • клеевой пистолет.

Материалы

  • два пластиковых 10 литровых ведра;
  • водопроводная ПВХ труба и уголок ø 32 мм;
  • автомобильный воздушный фильтр;
  • клеевой стержень;
  • строительная фанера;
  • кровельное железо;
  • саморезы;
  • шланги от пылесоса;
  • столярный клей;
  • герметик.

Пошаговая инструкция сборки циклона

https://youtube.com/watch?v=nOO_PKw3pEs

  1. С вёдер снимают крышки. Одно из них разрезают по высоте пополам.
  2. Отрезок трубы заключают в коробчатую конструкцию из фанеры.
  3. Дощечки из фанеры склеивают столярным клеем так, чтобы внутри коробки плотно помещалась труба.
  4. Пространство между патрубком и фанерой заполняют герметиком.
  5. Делают шаблон из картона или плотной бумаги, который повторяет изгиб боковой поверхности ведра в верхней его части (70 – 100 мм от крышки ёмкости).
  6. Приложив шаблон к коробке, карандашом или маркером наносят линию изгиба.
  7. Электролобзиком обрезают коробку вместе с трубой, следуя намеченной линии.
  8. Конструкцию прислоняют к ведру.
  9. Изнутри ёмкости карандашом намечают контуры отверстия патрубка. Делают это таким образом, чтобы патрубок входил в отверстие под наклоном вниз (20 – 300 от горизонтали)
  10. Ножом вырезают проём.
  11. По периметру прислонённой фанеры изнутри ёмкости прокалывают шилом дырочки.
  12. С помощью шуруповёрта саморезами через дырочки крепят фанерное обрамление патрубка к ведру.
  13. Проверив надёжность крепления коробки, с внешней стороны клеевым пистолетом герметизируют периметр соприкосновения.
  14. Из кровельного железа вырезают круг, диаметром равным внутренней окружности ведра – на высоте 70 мм от днища. Разметку выполняют циркулем.
  15. Жестяной круг разрезают наполовину от центра к краю.
  16. Внешние края разреза разводят на угол 300.
  17. Фигурную вставку устанавливают в ведре враспор.
  18. Вставка из жести в форме винта будет способствовать завихрению опилок, стружки и пыли, которые будут быстро отправляться в накопитель (1/2 часть второго ведра).
  19. У верхнего ведра срезают днище.
  20. Камеру циклона плотно вставляют в накопитель.
  21. В крышке верхнего ведра вырезают отверстие ø 32 мм. Это можно сделать соответствующей развёрткой или ножом.
  22. В отверстие опускают трубу, длиной 300 мм так, чтобы снаружи оставался патрубок высотой 70 мм.
  23. Место соединения обрабатывают клеевым пистолетом.
  24. Боковой патрубок соединяют шлангом с соплом деревообрабатывающего станка или мусорособирателя.
  25. Выступающую трубу из крышки ведра соединяют со шлангом пылесоса.
  26. Для того чтобы в пылесос попадал полностью очищенный воздух, на нижний конец трубы одевают цилиндрический воздушный фильтр.
  27. Из жести вырезают пятачок по внешнему диаметру фильтра. Пятачок (заглушку) вырезают с тремя язычками.
  28. К язычкам заглушки винтами или заклёпками крепят три полоски из жести, верхние концы которых отгибают.
  29. Отгибы крепят к тыльной поверхности крышки ведра винтами.
  30. Соединение заглушки и нижнего отверстия фильтра герметизируют клеевым пистолетом.

Циклонный фильтр готов к работе. По мере надобности верхнюю часть циклона вынимают из накопителя и освобождают его мусора. Фильтр периодически чистят зубной щёткой, заводя щетинки в складки гофры.

Какой пылесос и систему соединений использовать

Обычно пылесос для самодельного циклона не выбирают самостоятельно, а используют тот, что есть в наличии. Однако имеется ряд ограничений помимо упомянутой выше мощности. Если вы хотите продолжить использовать пылесос в бытовых целях, то как минимум потребуется найти дополнительный шланг.

Вся прелесть использованных в конструкции канализационных колен в том, что они идеально подходят под диаметр наиболее распространённых шлангов. Поэтому запасной шланг можно смело разрезать на 2/3 и 1/3, более короткий отрезок должен стыковаться с пылесосом. Другой, более длинный отрезок, в таком виде как есть заправляется в раструб впускного патрубка циклона. Максимум, что потребуется в этом месте — уплотнить соединение силиконовым герметиком или сантехническим скотчем, но обычно плотность посадки достаточно высокая. Особенно при наличии уплотнительного кольца.

https://youtube.com/watch?v=qjTj1yu7buk

На видео ещё один пример изготовления циклона для пылеудаления в мастерской

Чтобы натянуть короткий отрезок шланга на вытяжной патрубок, крайнюю часть гофротрубы придётся разровнять. В зависимости от диаметра шланга, его может быть более удобным заправить внутрь. Если расправленный край немного не налезает на трубу, рекомендуется немного погреть его феном или косвенным пламенем газовой горелки. Последнее считается отличным вариантом, ибо так соединение расположится оптимально по отношению к направлению движущегося потока.

рмнт.ру

Принцип работы

Различных конструкций циклонов существует великое множество, но всех их объединяет один и тот же принцип работы. Все конструкции циклонных стружкососов состоят из трех основных частей:

  • Бытовой пылесос
  • Циклонный фильтр
  • Емкость для сбора мусора

Конструкция его такова, что поток всасываемого воздуха, направляется по кругу и получается его вращательное движение. Соответственно на строительный мусор, содержащийся в этом потоке воздуха (это крупные и тяжелые фракции), действует центробежная сила, которая прижимает его к стенкам камеры циклона и под действием силы тяжести он постепенно оседает в резервуаре.

Недостатком циклонного пылесоса является то, что таким образом можно собирать только сухой мусор, если же в мусоре есть вода, то при всасывании такой субстанции будет проблемы.

Пылесос должен быть достаточно мощным, так как в его штатном режиме работы предполагается всасывание воздуха через стандартный шланг. В случае применения дополнительного циклонного фильтра, на пути воздуха появляется дополнительный фильтр, а также общая длина воздуховода увеличивается более чем в два раза за счет дополнительного воздуховода. Так как конструкция получается на столь маневренная, как отдельный пылесос, то длина последнего шланга должна быть достаточной для комфортной работы.

Самодельный циклон из бытового пылесоса

Первый метод уже довольно давно представлен в интернете и на ютубе. Вы без труда сможете найти множество роликов с подобными самодельными циклонами.

Однако у профессиональных строителей они вызывают вполне закономерные вопросы и скепсис. Поэтому следует сразу же оговориться, что подходят они большей частью для уборки стружки от дерева.

А вот с цементной пылью подобными девайсами лучше не работать. Под нее более «заточен» второй вариант.

Основная «фишка» которая позволит вам спокойно засасывать килограммы мусора, древесные, металлические опилки и при этом не беспокоиться о частой смене фильтрующих мешков, заключается в самодельном «сепараторе».

Его то и нужно будет сконструировать из нескольких комплектующих. Для всей сборки вам понадобятся:

обычный пылесос

плотное пластиковое ведро с крышкой

Лучше всего здесь подойдет ведро от шпатлеки Шитрок. Его тяжелее сплющить вакуумом.

пластиковая канализационная труба d-40мм

полипропиленовый канализационный отвод под 90 градусов диаметром 40мм

коронка 40мм или канцелярский нож

Первым делом по центру крышки ведра высверливаете или аккуратно вырезаете сквозное отверстие под трубку.

Втрое отверстие размечаете ближе к краям крышки, там где ребро жесткости.

Если у вас нет специальной коронки, то предварительно протыкаете шилом намеченную окружность и аккуратно прорезаете ее канцелярским ножом.

Края при этом получатся неровными, но их можно обработать круглым напильником.

В эти отверстия вставляются два канализационных отвода. Чтобы они надежно держались и не было дополнительного подсоса воздуха, их лучше приклеить.

Для этого сначала обработайте края трубки наждачкой или напильником, дабы создать шероховатую поверхность.

Ту же самую операцию проделываете с крышкой.

После этого, вставляете во внутрь крышки трубки и наносите толстый слой клея термопистолетом.

Клея не жалейте. Это поможет создать в этих местах хорошую герметичность и плотно закрыть все щели.

Есть правда еще один вариант, при котором можно обойтись и вовсе без клея и фановых труб. Для этого закупите в Леруа Мерлен резиновые переходные муфты.

Они бывают разного диаметра. Подбирайте по размерам своего шланга.

Например в муфту 40/32 плотно вставляется трубка от шланга 35мм. А вот в 40мм трубе она будет болтаться. Придется что-то подматывать и колхозить.

На ту трубку, которая находится с краю крышки, одеваете канализационный отвод на 90 градусов.

На этом конструкция сепаратора можно сказать практически готова. Устанавливаете крышку с отводами на ведро.

Шланг для забора воздуха от пылесоса вставляется в центральное отверстие.

А тот кусок, которым вы будете собирать весь мусор и пыль, втыкаете в угловое соединение.

Желательно чтобы в трубках присутствовали уплотнительные кольца по размеру гофрошлангов пылесоса.

На этом вся сборка окончена. Можно включать пылесос в сеть и пользоваться.

Принцип работы здесь следующий. Засасываемая в емкость крупнодисперсная пыль падает на дно емкости. При этом она не попадает в ту зону, где непосредственно происходит откачка воздуха.

Помогает в этом деле три фактора:

гравитация

трение

центробежная сила

Обычно такой циклон на заводских конструкциях имеет форму конуса, но и цилиндрические экземпляры тоже зачастую неплохо справляются с этой задачей.

Правда чем выше будет ведро, тем лучше будет работать установка. Многое тут зависит от правильного сопряжения конструкции емкости и мощности пылесоса. Вот табличка от китайских циклонов по правильному подбору диаметра шлангов и мощности агрегатов.

В цилиндрических ведрах вход тангенциального потока воздуха осуществляется не через криволинейную боковую стенку, а через плоскую крышку. Собрать такой девайс на порядок проще.

Кроме того, если у вас есть несколько ведер, можно их использовать поочередно. Просто снимаете крышку с одного и переставляете на другое. Причем это сделать даже проще чем в громоздких циклонах.

Далее в самом конце работы просто выносите разом заполненные емкости. Это здорово экономит время.

Если у вас мощный пылесос, вместо пластикового ведра из под эмульсионной краски, лучше использовать металлический бачок такой же формы. Иначе ведро будет схлопываться и его будет плющить.

Выручает в этом деле регулятор мощности. Если он конечно присутствует в вашей модели.

Циклонный фильтр из ведра

Еще одним простым материалом для изготовления циклонного фильтра станет обычное ведро, можно даже из под краски. Объем необходимо рассчитывать исходя из мощности пылесоса – это примерно 1 литр емкости на каждые 80-100Вт.

Для изготовления понадобится:

  • Ведро с крышкой (можно из под строительных смесей);
  • Циркуль;
  • По 2 колена 90 и 45 градусов;
  • Пластиковая труба;
  • Силикон;
  • Резина или уплотнительные кольца;
  • Канцелярский нож;
  • Клеевой пистолет.

Изготовление

Делаем отверстия в крышке. Можно воспользоваться заводским циркулем, а можно самодельным. Вкрутите в рейку из дерева два самореза на расстоянии друг от друга ровно 2,7 сантиметра.

Центр каждого отверстия намечается в 4 см от края. Далее вырезаются окружности под трубы на отмеченных местах.

Далее займемся канализационными коленями.

Вставляем плотно колено в раструб, предварительно нанеся на его бортик силикон. С внутренней стороны изделия, на раструб натягивается уплотнитель. При необходимости обожмите хомутом. Получится как на рисунке 10.


Вставляем трубы в крышку ведра, правильно поворачивая угол

С внешней стороны входной патрубок находится почти вровень с крышкой. С обратной же стороны, колено направляется поворотной частью в центр ведра. Но для нужного эффекта оно снабжается поворотом под 45 градусов, который направлен наискось вниз как на рисунке 11.


Вид с обратной стороны

Второй патрубок, который будет вытягивать воздух, располагается в обратном направлении. В него вставляется колено так, чтобы забирался воздух от стенки ведра. Необходимо в каждом случае использовать уплотнительные кольца, они позволят надежно закрепить трубы, и не дадут им поворачиваться.

Вот и все. Далее останется только накрыть ведро крышкой и подключить пылесос к самодельному циклону, который прекрасно подойдет для уборки большого количества мусора.

Делаем вывод, что сделать циклон для пылесоса своими руками можно быстро и просто, с использованием подручных средств. На выходе, должно получиться примерно такое устройство как на рисунке ниже.


Циклонный фильтр подключенный к бытовому пылесосу
