Гальваническая развязка (часть 1). виды и работа

Схемы решений гальванической развязки

Во время построения сложных систем для цифровой обработки поступаемых сигналов, связанных с функционированием в промышленных условиях, гальваническая развязка должна решать следующие задачи:

Защищать компьютерные цепи от воздействия критических токов и напряжений

Это важно, если условия эксплуатации предполагают воздействие на них промышленных электромагнитных волн, существуют сложности с заземлением и т. д

Такие ситуации встречаются также на транспорте, имеющем большой фактор человеческого влияния. Ошибки могут становиться причиной полного выхода из строя дорогостоящего оборудования.
Предохранять пользователей от поражения электрическим током. Наиболее часто проблема актуальна для приборов медицинского назначения.
Минимизации вредного влияния различных помех. Важный фактор в лабораториях, выполняющих точные измерения, при построении прецизионных систем, на метрологических станциях.

В настоящее время широкое использование имеют трансформаторная и оптоэлектронная развязки.

Принцип работы оптрона

Светоизлучающий диод смещается в прямом направлении и принимает только излучение от фототранзистора. По такому методу осуществляется гальваническая связь цепей, имеющих связь с одной стороны со светодиодом и с другой стороны с фототранзистором. К преимуществам оптоэлектронных устройств относится способность передавать связи в широком диапазоне, возможность передачи чистых сигналов на больших частотах и небольшие линейные размеры.

Размножители электрических импульсов

Обеспечивают требуемый уровень электроизоляции, состоят из передатчиков-излучателей, линий связи и приемных устройств.

Линия связи должна обеспечивать требуемый уровень изоляции сигнала, в приемных устройствах происходит усиление импульсов до значений, необходимых для запуска в работу тиристоров.

Применение электрических трансформаторов для развязки повышает надежность установленных систем, построенных на основании последовательных мультикомплексных каналов в случае выхода из строя одного из них.

Параметры мультикомплексных каналов

Сообщения каналов состоят из информационных, командных или ответных сигналов, один из адресов свободен и используется для выполнения системных задач. Применение трансформаторов повышает надежность функционирования систем, собранных на основе последовательных мультикомплексных каналов и обеспечивает работу устройства при выходе из строя нескольких получателей. За счет применения многоступенчатого контроля передач на уровне сигналов обеспечиваются высокие показатели помехозащищенности. В общем режиме функционирования допускается отправка сообщений нескольким потребителям, что облегчает первичную инициализацию системы.

Простейшее электрическое устройство – электромагнитное реле. Но гальваническая развязка на основе этого прибора имеет высокую инертность, относительно большие размеры и может обеспечить только небольшое число потребителей при большом количестве потребляемой энергии. Такие недостатки препятствуют широкому применению реле.

Гальваническая развязка типа push-pull позволяет значительно уменьшить количество используемой электрической энергии в режиме полной нагрузки, за счет этого улучшаются экономические показатели использования устройств.

Развязка типа push-pull

За счет использования гальванических развязок удается создавать современные схемы автоматического управления, диагностики и контроля с высокой безопасностью, надежностью и устойчивостью функционирования.

Источник



Решение проблемы питания изолированной части с помощью приборов семейства isoPower

Не так давно фирмой Analog Devices было разработано семейство приборов isoPower, которые являются развитием линии iCoupler. В приборах isoPower применяется та же технология с микротрансформаторами, но помимо передачи цифровых данных, в isoPower обеспечивается передача энергии и имеются все необходимые ключевые схемы, выпрямители и стабилизаторы. При этом обеспечивается такая же электрическая прочность изоляции, как и для каналов передачи данных. То есть, другими словами, в приборах семейства isoPower имеется встроенный DC/DC-преобразователь и при этом он вместе с двумя каналами передачи информации представляет собой микросхему в корпусе SOIC-8.

Рис. 8. Подключение преобразователя AD7400 к микроконтроллеру

В приборах ADuM5240,ADuM5241 и ADuM5242 — первых представителях семейства isoPower — имеется мостовая схема на ключах CMOS, которая обеспечивает возбуждение трансформатора. По другую сторону изолирующего барьера сигнал переменного тока выпрямляется с помощью диодов Шот-ки. Выпрямленный сигнал поступает на стабилизатор, который обеспечивает на выходе стабильное напряжение 5В. На рис. 9 показан трансформатор, который применяется в приборах семейства ADuM524x. Эти микротрансформаторы изготовлены из золота толщиной 6 микрон и имеют изолирующий слой толщиной 20 микрон, который рассчитан на напряжение 5 кВ. Так как диаметр обмотки трансформатора составляет всего 0,6 мм и эти обмотки обладают низким соотношением индуктивность/сопротивление, по сравнению с обычными трансформаторами, для передачи энергии требуется высокочастотное возбуждение с частотой порядка 300 МГц.

Рис. 9. Конструкция изолятора цифрового сигнала isoPower

Сочетание средств передачи данных и энергии в одной компактной микросхеме для поверхностного монтажа обеспечивает колоссальную экономию места и себестоимости.

Рис. 10. Схема изолированного интерфейса на базе прибора isoPower и АЦП AD7823

На рис. 10 показана типичная конфигурация изоляции для интерфейса SPI. Комбинация устройств iCoupler ADuM1200 и isoPower ADuM5242 позволяет передавать данные по четырем каналам (один канал на рис. 10 не задействован) и обеспечивает питание изолированной части. Мощности 50 мВт на выходе ИС ADuM5242 достаточно, чтобы обеспечить питание для ИС ADuM1200, преобразователя AD7823 и самого датчика.

Рис. 11. Возможные реализации изолированной шины I2C

Такая схема, несомненно, более компактная и дешевая, чем описанные выше, в которых применяются оптопары и отдельные DC/DC-преобразователи. Возможны и другие комбинации изоляторов ADuM524x isoPower и приборов серии ADuM120x или других приборов семейства iCoupler.

Разумеется, многие описанные в данной статье схемы, в которых применялись DC/DC-преобразователи, теперь можно реализовать с помощью приборов семейства isoPower. Малые размеры и низкая цена устройств isoPower открывают новые возможности для построения новых систем с изолированными аналоговыми входами и для уменьшения стоимости уже имеющихся.

Гальваническая развязка от сети 220 V из старого бесперебойника

И тут пришла в голову идея сделать развязку на «перевёртышах», т.е. когда два идентичных трансформатора включаются зеркально:

Естественно, чем больше напряжение на выходе трансформаторов, тем меньше тока течёт и тем лучше, но выбирать не приходилось и я использовал принцип «как есть». Решено было использовать корпус ИБП и трансформатор, который там уже установлен. У китайцев был заказан простенький вольтметр для контроля наличия напряжения на выходе:

После того, как второй трансформатор был найден и закреплён, оставалось лишь все соединить.

В итоге имеем конечную схему, по которой соединяем трансформаторы:

И получаем примерно такую картину:

Сначала я выбросил родную плату, но, как оказалось, корпус сильно теряет жёсткость и пришлось вернуть её на место, предварительно выпаяв все детали:

Потом я врезал вольтметр:

Вторичную обмотку на 18 В я использовал для питания подсветки штатного выключателя. В качестве входного предохранителя использовал штатный многоразовый предохранитель ИБП, а для защиты выхода врезал обычный держатель предохранителя.

И, вуаля! Наша развязка в работе:

При подключении на выход лампы накаливания на 100 Вт напряжение на выходе просаживается примерно на 7 Вольт , что для меня более чем удовлетворительно. По факту этот блок здорово помогает мне и даже не столько при пользовании осциллографом, сколько при ремонте импульсных БП и других устройств, гальванически связанных с сетью.

Спасибо за внимание! Всем удачи!

Что такое гальваническая развязка?

Гальваническая развязка — это процесс проектирования электрического оборудования или систем с отдельными источниками питания таким образом, чтобы они не обменивались энергией или никак электрически не взаимодействовали. Идея состоит в том, чтобы поддерживать питание постоянного (и / или переменного тока) отдельно и независимо. Одна система электроснабжения не должна влиять на другую. В то же время, как
правило, необходимо полностью изолированно передавать сигналы мониторинга и данные управления между ними.

Изоляция питания достигается за счет того, что две физические секции находятся далеко друг от друга. И это обычно реализуется НЕ подключением заземляющих соединений двух систем. Это устраняет контуры заземления и уменьшает или, по крайней мере, сводит к минимуму любой перенос шума. Когда используются как высоковольтные, так и низковольтные подсистемы, такая физическая изоляция и изоляция заземления также помогает защитить пользователей и специалистов по обслуживанию от ударов электрическим
током, низковольтные цепи — от высокого напряжения, а в некоторых случаях
защищает и от молнии.

Примеры оборудования, требующего гальванической развязки, включают программируемые логические контроллеры (ПЛК) в промышленных инструментах и оборудовании, источники бесперебойного питания (ИБП), электроприводы, промышленные роботы, зарядные устройства для аккумуляторов, преобразователи частоты / инверторы и иногда DC-DC преобразователи. Не забываем о постоянно растущем сегменте автомобильных приложениях.

Микросхемы для гальванической развязки цифровых сигналов (изоляторы)

TI предлагает широкую линейку микросхем, предназначенных для развязки цифровых сигналов различных скоростей (от постоянного сигнала до 150 Мбит/с), выпускаются одно- и двунаправленные модификации, содержащие от одного до четырех каналов (таб­лица 2). За счет повышения уровня интеграции многоканальные изоляторы позволяют сэкономить место на плате.

Микросхемы могут применяться в распространенных цифровых интерфейсах в различных промышленных приложениях. Все изоляторы имеют однополярное питание 3/5 В, логические КМОП-уровни переключения. Номинальное напряжение питания находится в диапазоне 3,3…5,0 В как для VCC1, так и для VCC2. Возможна различная их комбинация.

Все микросхемы с тремя цифрами в наименовании являются одноканальными (ISO721). В изоляторах с четырьмя цифрами две первые означают серию, предпоследняя говорит о количестве каналов, а последняя — о каналах с обратным направлением передачи данных. Например, ISO7241 часто применяется для гальванической развязки SPI-интерфейса и имеет четыре канала: передачи данных, приема, тактирования, и выбора устройства (рис. 1).

Рис. 1. Структура изолятора ISO7241

Для развязки цепей передачи данных в микросхемах TI используется емкостной барьер с изолятором из диоксида кремния (SiO2). Технология характеризуется высокой степенью надежности, низкими задержками времени распространения сигнала (от 7 нс), малыми искажениями сигнала и задержками «канал-канал» (от 1 нс), высокой устойчивостью к электромагнитному полю, а также широким температурным диапазоном работы (-55…125°С).

Индекс EP (ISO721M-EP, ISO7241A-EP) указывает на расширенный температурный диапазон работы -55…125°С, большинство остальных микросхем имеют диапазон -40…125°С. В ближайшем будущем в продаже появятся ISO7221-HT; индекс HT означает высокотемпературное и высоконадежное применение в жестких температурных условиях, например, в нефтедобывающей отрасли. Эти изделия будут изготовлены из высокотемпературного пластика, способного выдерживать температуры -55…175°С.

Стоит обратить отдельное внимание на новое семейство двухканальных развязок для применений с малым энергопотреблением ISO7420/7421 — семейство развязок с потреблением тока порядка 1,5 мА на канал. В продаже появилась ISO7420FE, суффикс F означает, что в случае аварийного состояния входных линий, выход будет переведен в положение с низким уровнем, защищая, таким образом, выходные цепи

Вслед за Европой в России в скором времени планируется ужесточение требований безопасности для ответственных применений. Например, в Европейских странах действует постановление о двукратном запасе по напряжению пробоя изоляции для медицинских применений; таким образом, устройство должно выдерживать пробой напряжением до 5000 В RMS в течении минуты. Texas Instruments выпустила двухканальные изоляторы ISO7520 и ISO7521 с напряжением пробоя 5000 В RMS, отличающихся друг от друга направлением передачи данных второго канала.

Принцип действия

Гальваническая развязка в соответствии со своей функцией известна также под понятием гальванической изоляции. Данные системы обеспечивают электрическую изоляцию конкретной цепи по отношению к другим видам цепей, находящихся рядом. Применение гальванических развязок дает возможность бесконтактного управления, обеспечивает надежную защиту людей и оборудования от поражения электротоком.

Благодаря своим особенностям, гальваническая развязка обеспечивает обмен сигналами или энергией между цепями, исключая при этом непосредственный электрический контакт. С ее помощью образуется независимая сигнальная цепь за счет формирования независимого контура тока сигнальной цепи по отношению к токовым контурам других цепей.

Для того чтобы лучше представить себе, что такое гальваническая развязка, можно рассмотреть ее действие на примере стандартного промышленного электродвигателя. На производстве в большинстве случаев используется значение питающего напряжения, значительно превышающее 220 вольт и представляющее серьезную опасность для обслуживающего персонала.

В связи с этим, подача тока на обмотки и включение двигателя осуществляется с применением специальных устройств, обеспечивающих коммутацию силовых цепей. В свою очередь, коммутаторы также управляются, чаще всего кнопками включение и выключения. Именно на этом участке и требуется развязка, защищающая оператора от воздействия опасного напряжения. Оно не попадает на пульт управления, благодаря механическому взаимодействию конструктивных элементов пускателя с магнитным полем.

В настоящее время данные системы используются в различных вариантах технических решений: индуктивные, оптические, емкостные и электромеханические.

Источник

Трансформаторная (индуктивная) развязка

Для того чтобы построить индуктивную развязку, следует использовать магнитоиндукционные устройства – трансформаторы. Его конструкция может быть с сердечником или без сердечника.

Оборудование цепей гальваноразвязкой индуктивного типа осуществляется с помощью трансформаторов, у которых коэффициент трансформации составляет единицу. К источнику сигнала подключается первичная катушка, а вторичная соединяется с приемником. На этом принципе гальванические развязки трансформаторного типа служат основой для создания магнитомодуляционных устройств.

Выходное напряжение, возникающее во вторичной обмотке, напрямую связано с напряжением на входе трансформаторного устройства. В связи с этим, индуктивная развязка имеет серьезные недостатки, почему и ограничивается ее применение:

  • Невозможно изготовить компактное устройство из-за существенных габаритных размеров трансформатора.
  • Частота пропускания ограничивается частотной модуляцией самой развязки.
  • Помехи, возникающие во входном сигнале, снижают качество сигнала на выходе.
  • Подобная трансформаторная гальваническая развязка может нормально работать только при наличии переменного напряжения.

Гальваническое разделение цепей

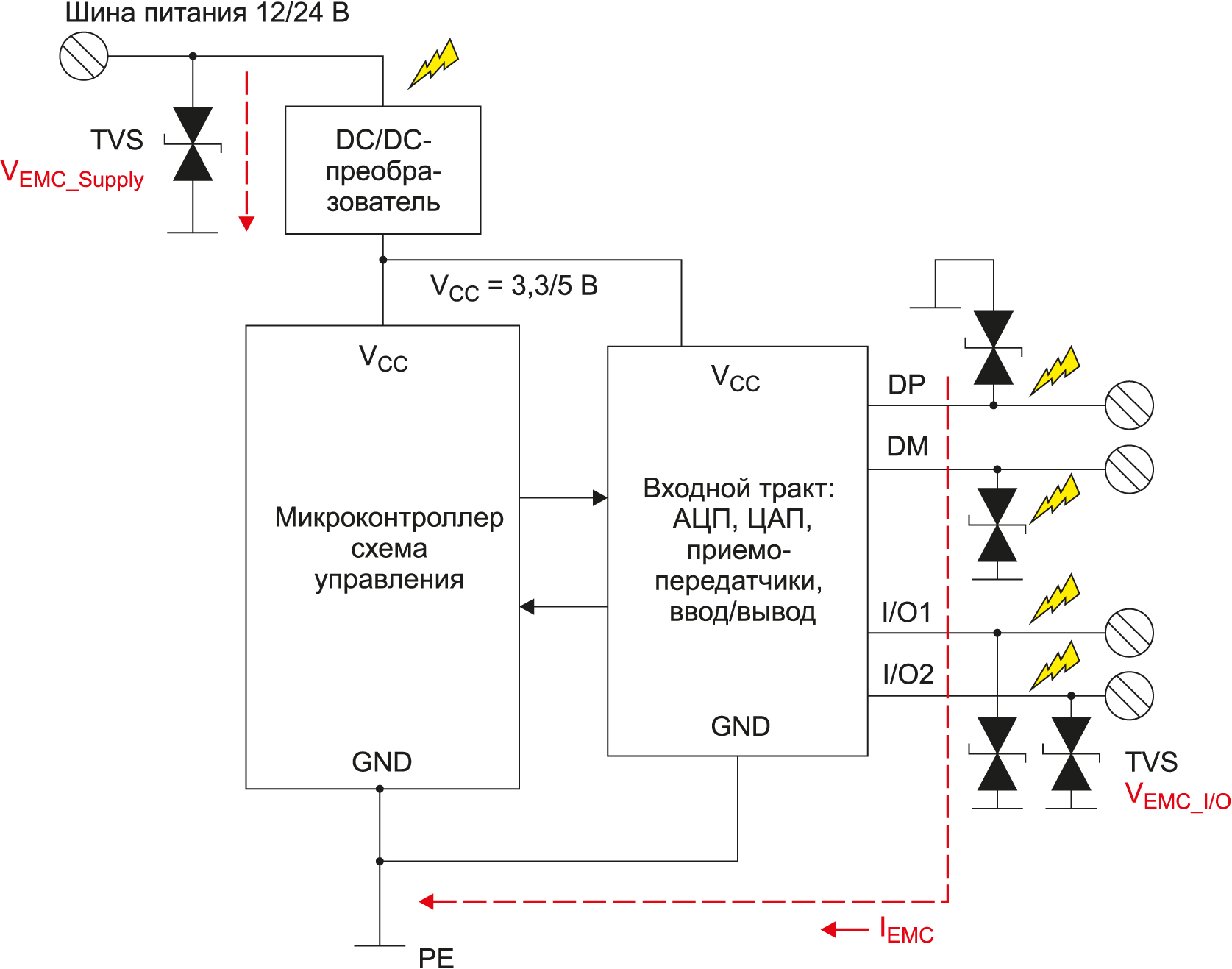

На рис. 1 показана упрощенная структурная схема электронного устройства без гальванического разделения цепей. На входах и на шине питания установлены защитные TVS-диоды, корпус заземлен. Поскольку современные TVS-диоды имеют очень малую паразитную емкость, их можно подключать к сигнальным линиям с высокоскоростными сигналами. Они способны защитить систему от импульсов мощностью несколько киловатт и длительностью всего несколько пикосекунд.

Рис. 1. Упрощенная структурная схема электронного устройства без гальванического разделения цепей

Другими словами, эти диоды при превышении порогового напряжения замыкают входную цепь накоротко на землю, удерживая на входе безопасное напряжение. При этом они могут в течение короткого времени длительностью несколько микросекунд (напомним, что стандартный испытательный импульс имеет форму 8/20 или 10/1000) проводить токи величиной несколько сотен ампер. Такие замечательные свойства диодов позволяют хорошо защищать схему от повреждения, но в то же время создают проблемы для помехоустойчивости из-за протекания большого импульсного тока по общей земле.

В значительной степени решить эту проблему можно за счет гальванического разделения цепей. Упрощенная структурная схема устройства с гальваническим разделением цепей показана на рис. 2. В данном случае входные тракты системы и ее питание отделены от центральной части системы гальваническим барьером. Обе части системы имеют разное заземление. Входная часть системы использует «плавающее» заземление ISO GND. Между этими землями существует паразитная емкость, представляющая собой сумму всех паразитных емкостей между изолированными частями.

Рис. 2. Упрощенная структурная схема устройства с гальваническим разделением цепей

При воздействии всплесков напряжения на входную часть системы это напряжение прикладывается и к изолирующему барьеру. Через проходную емкость этого барьера и паразитную емкость между землями короткие пики напряжения и тока проходят в изолированную часть системы. Избавиться от этого эффекта нельзя, но уменьшить его вполне возможно. Для этого между землями необходимо включить высоковольтный конденсатор СISO как это показано на рис. 2.

Рис. 3. Эффект от включения конденсатора СISO

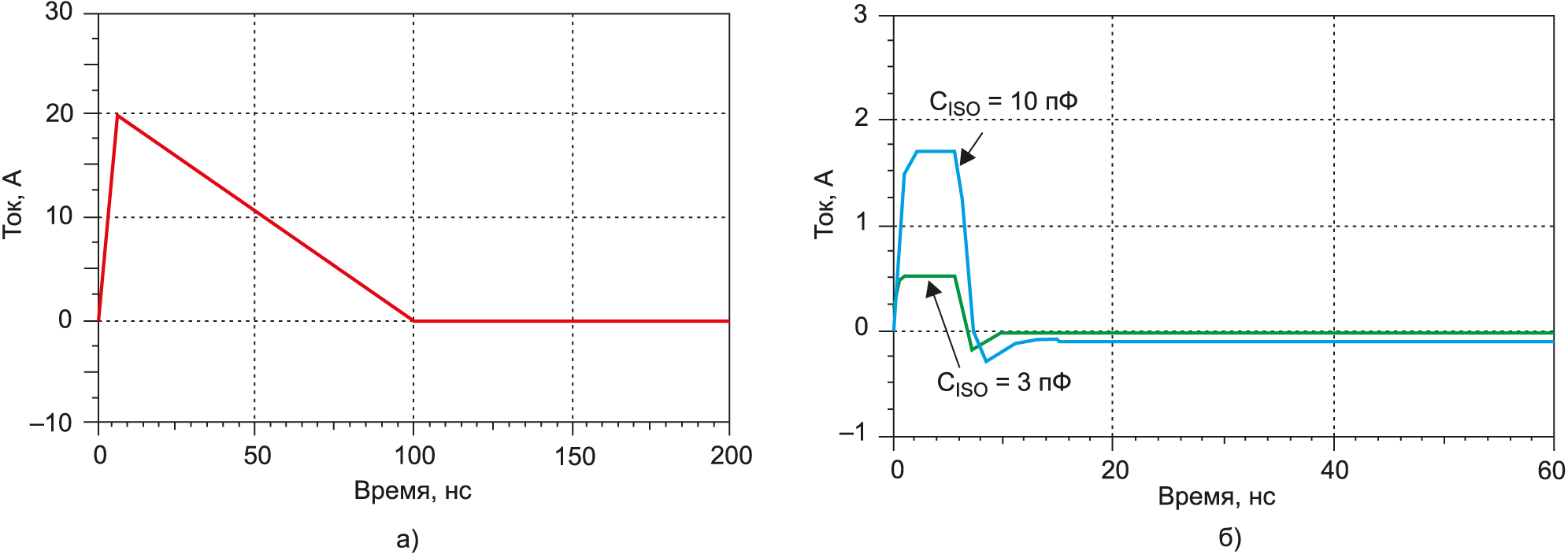

Эффект от включения конденсатора СISO, иллюстрируется на рис. 3, на котором показаны результаты симулирования в случае приложения к входу электростатических разрядов с формой импульса10/100 и амплитудой 8 кВ (рис. 3а) и амплитудой 4 кВ (рис. 3б). Как и следовало ожидать, дополнительный конденсатор уменьшает амплитуду импульса и «заваливает» его фронт. Причем чем больше емкость этого конденсатора, тем более выражен данный эффект.

Не менее интересны и результаты сравнения неизолированной и изолированной системы при протекании быстрого переходного процесса во входной линии. Результаты моделирования для этого случая при импульсе напряжения 1 кВ показаны на рисунке 4. В этом случае эффект применения конденсатора СISO также предсказуем — заметно уменьшается амплитуда тока и длительность его протекания. Более подробно ознакомиться с результатами испытаний и с обсуждением того, как влияет емкость и сопротивление изоляционного барьера, можно, например, в .

Рис. 4. Результаты моделирования при импульсе напряжения 1 кВ

В любом случае следует иметь в виду, что использование гальванического разделения входных цепей системы от ее центральной части заметно снижает влияние всплесков перенапряжений, возникающих на входе из-за быстрых переходных процессов, электростатических разрядов и мощных помех. Причем чем меньше значение проходной емкости, тем больше эффект от применения гальванической развязки.

Введение дополнительного конденсатора СISO помогает уменьшить влияние внешних воздействий. Выбор величины емкости зависит от условий эксплуатации. В рассмотренных выше случаях (рис. 3–4) емкость конденсатора СISO по-разному влияла на изменение во времени токов и напряжений, протекающих через TVS-диоды, что объясняется разными условиями проведения испытаний на стойкость к электростатическому разряду и к переходным процессам на входных сигнальных линиях.

Методы развязки по питанию

Трансформаторы

Наиболее распространенной формой развязки является использование трансформатора. При проектировании схемы стабилизации питания, где требуется развязка, изолирующая часть конструкции связана с необходимостью повышения/понижения уровня напряжения и не рассматривается как отдельная часть системы. В случае, если необходимо изолировать всю электрическую систему (например, для многого автомобильного тестирующего оборудования требуется, чтобы источники питания были изолированы от сети переменного тока), для создания необходимой изоляции последовательно с системой может быть установлен трансформатор 1:1.

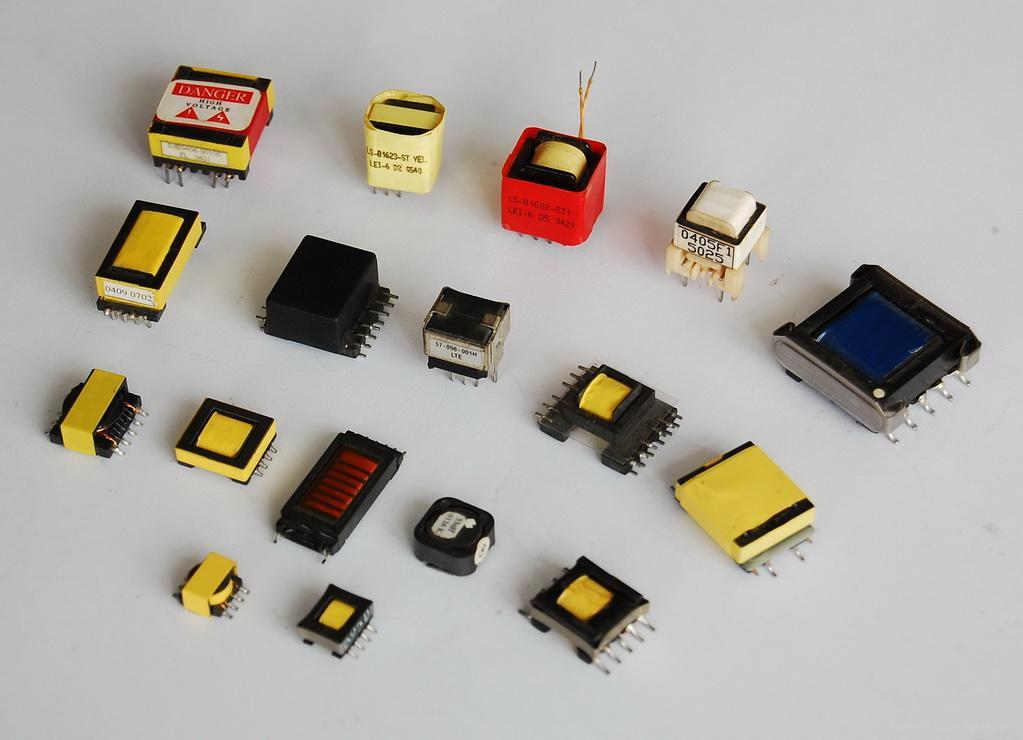

Рисунок 1 – Ассортимент SMD трансформаторов

Конденсаторы

Менее распространенным методом создания развязки является использование последовательно включенных конденсаторов. Из-за возможности протекания сигналов переменного тока через конденсаторы этот метод может быть эффективным способом изоляции частей электрической системы от сети переменного тока. Этот метод менее надежен, чем метод с трансформатором, поскольку в случае неисправности трансформатор разрывает цепь, а конденсатор закорачивает. Одна из целей создания гальванической развязки от сети переменного тока заключается в том, чтобы в случае неисправности пользователь находился в безопасности от работающего неограниченного источника тока.

Рисунок 2 – Пример использования конденсаторов для создания развязки

Методы изоляции сигналов

Оптоизоляторы

Когда требуется, чтобы между двумя частями схемы с разными потенциалами земли проходил сигнал, популярным решением является оптоизолятор (оптопара). Оптоизолятор представляет собой фототранзистор, который открывается («включается»), когда внутренний светодиод находится под напряжением. Свет, излучаемый внутренним светодиодом, является путем прохождения сигнала, и, таким образом, изоляция между потенциалами земли не нарушается.

Рисунок 3 – Схема типового оптоизолятора

Датчик Холла

Другим методом передачи информации между электрическими системами с раздельными потенциалами земли является использование датчика, основанного на эффекте Холла. Датчик Холла детектирует индукцию неинвазивно и не требует прямого контакта с исследуемым сигналом и не нарушает изолирующий барьер. Наиболее распространенное использование проходящей индукционной информации через цепи с различными потенциалами земли – это датчики тока.

Рисунок 4 – Датчик тока, используемый для измерения тока через проводник

Емкостная развязка

В емкостной развязке для передачи информации через изолирующий барьер используется переменное электрическое поле. Материал между обкладками конденсатора является диэлектриком — собственно, он и является изолирующим барьером. Размер обкладок, расстояние между ними и свойства диэлектрика определяют эклектические характеристики такого элемента. Преимущества емкостной развязки заключаются в высокой энергетической эффективности, малых габаритах, возможности передачи энергии и устойчивости к внешним магнитным полям. Это позволяет создавать недорогие и экономичные интегральные изоляторы, устойчивые к внешним магнитным полям. Основным недостатком емкостной развязки можно считать тот факт, что, в отличие от трансформатора, здесь нет дифференциального сигнала, соответственно, шум и помехи могут распространяться совместно с полезным сигналом. Как следствие, приходится разносить частоты сигнала и помехи так, чтобы конденсатор представлял малое сопротивление для сигнала и большое для помех. Как и в индуктивной развязке, здесь используется кодирование сигнала с последующим восстановлением.

Гальваническая развязка оптоэлектронного типа

С развитием высоких технологий, использующих полупроводниковые элементы, все более широкое распространение получают БГР – блоки гальванической изоляции на основе оптоэлектронных узлов. Их основой служат оптроны, известные среди электротехников в качестве оптопар, выполненных на основе диодов, транзисторов, тиристоров и других элементов, обладающих повышенной светочувствительностью.

Общая схема оптической части, связывающая источник данных с приемником, использует в качестве сигнала нейтральные фотоны. Благодаря этому свойству, выполняется развязка цепи на входе и выходе, а также ее согласование с входными и выходными сопротивлениями.

Когда используется оптоэлектронная схема, приемник совершенно не влияет на источник сигнала, поэтому сигналы могут модулироваться в широком частотном диапазоне. Данные устройства обладают компактными размерами, поэтому они часто используются в микроэлектронике.

В конструкцию оптической пары входит световой излучатель, проводящая среда для светового потока, а также приемник, преобразующий свет в электрические сигналы. Сопротивление на входе и выходе оптрона очень большое, прядка нескольких миллионов Ом.

Вначале входной сигнал попадает на светодиод, далее в виде света он по световоду попадает на фототранзистор. На выходе устройства данная схема создает перепад или импульс выходного электрического тока. В результате цепи, связанные с двух сторон со светодиодом и фототранзистором, оказываются изолированными между собой.

PVA33: быстродействующее реле для коммутации сигналов

Реле переменного тока серии PVA33 — однополюсное, нормально разомкнутое. Предназначено для общих целей коммутации аналоговых сигналов.

Принцип действия устройства — следующий (рис. 1). Напряжение, подаваемое на вход реле, вызывает протекание тока через арсенидо-галлиевый светодиод (GaAlAs), что приводит к интенсивному свечению последнего. Световой поток попадает на интегральный фотогальванический генератор (ФГГ), который создает разницу потенциалов между затвором и истоком выходного ключа, тем самым переводя последний в проводящее состояние. В качестве силовых выходных ключей применены силовые МОП-транзисторы (HEXFET — запатентованная IR технология). Таким образом достигается полная гальваническая изоляция входных цепей от выходных.

Рис. 1. Структурная схема PVA33

Преимущества подобного решения по сравнению с обычными электромеханическими и герконовыми реле состоит в значительном повышении срока службы и быстродействия, уменьшении потерь мощности, минимизации размеров. Эти преимущества позволяют повысить качество разрабатываемой продукции для различных применений, например, в области мультиплексирования сигналов, автоматического испытательного оборудования, систем сбора данных и других.

Уровень напряжений, который способен коммутировать реле этой серии, лежит в диапазоне от 0 до 300 В (амплитудное значение) как переменного, так и постоянного тока. При этом минимальный уровень определяется (при постоянном токе) сопротивлением канала выходных транзисторов, которое составляет в среднем около 1 Ом (максимально до 20 Ом).

Динамические характеристики устройства определяются временем включения-выключения, составляющим порядка 100 мкс. Таким образом, гарантированная частота переключений реле может достигать 500 Гц и более.

Максимальная частота коммутируемого сигнала зависит в основном от частотных характеристик применяемых транзисторов и для МОП-ключей достигает сотен килогерц. Реле поставляются в 8-выводных DIP-корпусах и доступны в двух вариантах: для монтажа в отверстия и для поверхностного монтажа.

Итоги

Подведем итог. На мой взгляд наилучшим вариантом является схема на отечественных АДО130А (где они их только взяли?!). Ну и напоследок небольшая сравнительная таблица:

Микросхема tr+задерж. (по осцилл.), мкс tf+задерж. (по осцилл.), мкс Диап. напряж., В Напряж. изоляции, В Шум (по осцилл.) мВп-п. Цена** за шт., р (05.2018)
IL300 10 15 0-3* 4400 20 150
HCNR201 15 15 0-3* 1414 25 150
LOC110 4 6 0-3* 3750 15 150
ACPL-C87B 15 15 0-2 1230 нд 500
6N136 10 8 0-3* 2500 15 50
АОД130А 2 3 0.01-3* 1500 10 90
ADUM3190T 2 2 0.4-2.4 2500 20 210

*- приблизительно (по собранной схеме с оптимизацией по быстродействию)

**- цена средняя по минимальным.Ярослав Власов

P.S. АОД130А производства ОАО «Протон» (с гравировкой их логотипа в черном корпусе) — хороший. Старые (90х годов в коричневом корпусе) не годятся.

Гальванической развязкой или гальванической изоляцией называется общий принцип электрической (гальванической) изоляции рассматриваемой электрической цепи по отношению к другим электрическим цепям. Благодаря гальванической развязке осуществима передача энергии или сигнала от одной электрической цепи к другой электрической цепи без непосредственного электрического контакта между ними.

Гальваническая развязка позволяет обеспечить, в частности, независимость сигнальной цепи, поскольку формируется независимый контур тока сигнальной цепи относительно контуров токов других цепей, например силовой цепи, при проведении измерений и в цепях обратной связи. Такое решение полезно для обеспечения электромагнитной совместимости: повышается помехозащищенность и точность измерений. Гальваническая изоляция входа и выхода устройств зачастую улучшает их совместимость с другими устройствами в тяжелой электромагнитной обстановке.

Безусловно, гальваническая развязка обеспечивает и безопасность при работе людей с электрическим оборудованием. Это одна из мер, и изоляцию конкретной цепи необходимо всегда рассматривать в совокупности с другими мерами обеспечения электрической безопасности, такими как: защитное заземление и цепи ограничения напряжения и тока.

Для обеспечения гальванической развязки могут быть использованы различные технические решения:

индуктивная (трансформаторная) гальваническая развязка, которая применяется в и для изоляции цифровых цепей;

оптическая развязка посредством оптрона (оптопара) или оптореле, применение которой является типичным для многих современных импульсных источников питания;

емкостная гальваноразвязка, когда сигнал подается через конденсатор очень маленькой емкости;

электромеханическая развязка посредством, например, .

В настоящее время очень широкое распространение получили два варианта гальванической развязки в схемах: трансформаторный и оптоэлектронный.

Построение гальванической развязки трансформаторного типа предполагает применение магнитоиндукционного элемента (трансформатора) с сердечником или без сердечника, выходное напряжение, снимаемое со вторичной обмотки которого пропорционально входному напряжению устройства

Однако, при реализации этого способа, важно учесть следующие его недостатки:. на выходной сигнал могут влиять помехи, создаваемые несущим сигналом;

на выходной сигнал могут влиять помехи, создаваемые несущим сигналом;

частотная модуляция развязки ограничивает частоту пропускания;

большие габариты.

Развитие технологии полупроводниковых устройств в последние годы расширяет возможности построения оптоэлектронных узлов развязки, основанных на оптронах.

Принцип работы оптрона прост: светодиод излучает свет, который воспринимается фототранзистором. Так осуществляется гальваническая развязка цепей, одна из которых связана со светодиодом, а другая — с фототранзистором.

Такое решение имеет ряд достоинств: широкий диапазон напряжений развязки, вплоть до 500 вольт, что немаловажно для построения систем ввода данных, возможность работы развязки с сигналами частотой до десятков мегагерц, малые габариты компонентов.

Если не применять гальваническую развязку, то максимальный ток, протекающий между цепями, ограничивается лишь относительно небольшими электрическими сопротивлениями, что может привести в результате к протеканию выравнивающих токов, способных причинить вред как компонентам цепи, так и людям, прикасающимся к незащищенному оборудованию. Обеспечивающий развязку прибор специально ограничивает передачу энергии от одной цепи к другой.
