Индикатор уровня воды в баке своими руками pvsservice.ru

Содержание

Датчик уровня жидкости своими руками

Можно сделать элементарный датчик для определения и контроля уровня воды в скважине или баке своими руками. Для выполнения упрощенного варианта необходимо:

Выполненное своими руками устройство можно использовать для регулирования воды в бачке, скважине или насосе.

Большую емкость для воды на даче или приусадебном участке можно использовать для полива или водоснабжения дома. При ее наполнении нет необходимости постоянно забираться вверх по лестнице и целый день следить за уровнем — это вполне могут сделать электронные датчики.

Продвинутые дачные и фермерские хозяйства, занимающиеся выращиванием плодоовощной продукции, в своей работе используют системы полива наподобие капельной. Для обеспечения автоматической работы поливочного оборудования конструкция требует наличия большой емкости для сбора и хранения воды. Ее заполнение обычно производят погружными водяными насосами в скважине, при этом требуется отслеживать уровень давления воды для насоса и ее количество в водосборном баке. В этом случае необходимо управлять работой насоса, то есть включать его при достижении определенного уровня воды в накопительной емкости и отключать в случае полного заполнения водяного бака. Эти функции можно реализовать с помощью поплавковых датчиков.

Рис. 1 Принцип действия поплавкового датчика уровня (ПДУ)

Большой накопительный бак для воды может потребоваться и для водоснабжения дома, если дебит водозаборной емкости очень мал или производительность самого насоса не может обеспечить потребление воды, соответствующее необходимому уровню. В этом случае устройства контроля уровня жидкости для автоматической работы системы водоснабжения также необходимы.
Систему контроля за уровнем жидкости можно использовать и при работе с устройствами, в которых отсутствует защита от сухого хода скважинного насоса, датчик давления воды или поплавковый выключатель при откачивании грунтовых вод из подвалов и помещений с уровнем ниже поверхности земли.

Все датчики уровня воды для управления насосом можно разделить на две большие группы: контактные и бесконтактные. Бесконтактные способы в основном используются в промышленном производстве и делятся на оптические, магнитные, емкостные, ультразвуковые и т.п. виды. Датчики устанавливаются на стенки водяных баков или непосредственно погружаются в контролируемые жидкости, электронные компоненты помещены в шкаф управления.

Рис. 2 Виды датчиков уровня

В быту наибольшее применение нашли недорогие контактные устройства поплавкового типа, отслеживающий элемент которых выполнен на герконах. В зависимости от расположения в емкости с водой подобные устройства делятся на две группы.

Вертикальные. В подобном устройстве в вертикальном штоке расположены герконовые элементы, а сам поплавок с кольцевым магнитом перемещается вдоль трубки и включает или отключает герконы.

Горизонтальные. Крепятся за верхний край сбоку стены резервуара, при наполнении емкости поплавок с магнитом поднимается на шарнирном рычаге и подходит к геркону. Устройство срабатывает и коммутирует электрическую цепь, помещенную в шкаф управления, она отключает питание электронасоса.

Рис. 3 Вертикальные и горизонтальные герконовые датчики

Проводим диагностику и ремонт датчика самостоятельно

Если датчик работает, но индикатор уровня дает заниженные/завышенные показания, для начала его нужно отрегулировать. Существуют довольно надежные способы:

Штифт поплавка перемещается поочередно в крайние положения. При этом стрелка на индикаторе тоже должна попадать в соответствующие положения: для пустого бака и 1 для полного. Если же соответствия между положением штифта и стрелки нет, сам штифт нужно загнуть и продолжать регулировку;
Разобрав приборную панель, снимите стрелку с прибора и присоедините провода обратно. Автомобиль нужно завести автомобиль, дать ему проработать около 10 минут, после чего отрегулировать ось указателя до положения «1» и поставить указательную стрелку обратно.

Когда датчик часто «зависает» на показателе нуля, вам снова придется разобрать приборную панель, но уже с целью зачистить все возможные места окисления. Нужно будет также проверить все массы на кузове, в частности ту, которая находится под ручником.

Обзаведитесь мультиметром. Индикатор уровня топлива имеет сопротивление порядка 7 Ом (иногда бывает чуть меньше) при полном баке, а при заполненном наполовину – в промежутке 108-128 Ом. Когда в баке топлива попросту, сопротивление колеблется между 315 и 345 Ом.

При помощи мультиметра легко проверить и сам датчик. Вам достаточно измерять его сопротивления по мере доливания бензина. Если вы решили демонтировать устройство, поплавок придется перемещать рукой. Заметьте: если изменение положения поплавка не сказывается на сопротивлении, датчик однозначно неисправен и его придется заменить.

↑ Описание работы и видео в действии

После успешной калибровки прибор отображает объем воды в литрах и уровень в десятках процентов на линейке светодиодов. Также становятся доступными функции наполнения и слива бака. В приборе предусмотрено автоматическое наполнение, которое неактивно после подачи питания. Для активации автоматического наполнения необходимо нажать кнопку «Наполнить» после чего бак наполнится на 90%.

При наполнении бака, уровень на светодиодной линейке будет отображаться как при зарядке аккумулятора в телефоне. Повторное наполнение включиться автоматически при отпускании уровня ниже 10%. Наполнение бака можно запускать в любой момент. Для остановки наполнения нужно нажать кнопку «Слить» во время наполнения. Функция слива предусмотрена для вывода бака из эксплуатации на зимний период. Может быть, и не очень нужная функция, прибор опытный трудно вот так все сразу продумать, пускай пока будет.

Для активации слива нажимаем кнопку «Слить», включается реле включения клапана слива. Реле выключается при достижении нулевого уровня после задержки необходимой для слива воды с трубопровода. Теперь, во время слива, батарейка — бак будет уже не заряжаться, а разряжаться. После активации слива, режим автоматического наполнения выключается, повторно включить его можно нажав на кнопку «Наполнить».

Вот собственно и все, смотрим демо-видео.

Поплавковые датчики уровня воды

Поплавковый датчик уровня воды имеют несложную конструкцию, часто применяется совместно с электрическим реле. После того как достигается определенный уровень вода начинает действовать на поплавок. Он одним концом закреплен к реле. Поплавок меняют положение и таким образом, замыкает контакт реле.

Поплавковые датчики в свою очередь делятся на два вида: магнитострикционные и дискретные. Первый вариант дорогостоящий и имеет сложную конструкцию, а также показывает точные измерения воды. Дискретные модели более дешевые, но не менее надежные. Но все поплавковые датчики имеют небольшой недостаток: их необходимо погружать в воду.

Как сделать датчик уровня воды Геркон своими руками — схема и видео

Что такое датчик уровня воды «Геркон»

Геркон («герметичный контакт») представляет собой электронное устройство в виде вытянутой стеклянной колбочки с откачанным воздухом, в которой находятся два металлических ферромагнитных контакта. Контакты в обычном состоянии разомкнуты. Они замыкаются и замыкают цепь тогда, когда попадают в магнитное поле.

К преимуществам герконов отнесем:

надежность, которая в 100 раз больше, чем у обычных открытых контактов;
быстродействие;
срок службы, достигающий 5 млрд. срабатываний, намного превышает обычные контакты.

Недостатки:

малая коммутируемая мощность;
малое число контактных групп в одном баллоне;
хрупкость стеклянного баллона;
чувствительность к внешним полям.

Преимущества Герконов намного превосходят его недостатки.

Прин

Второй вариант схемы датчика уровня

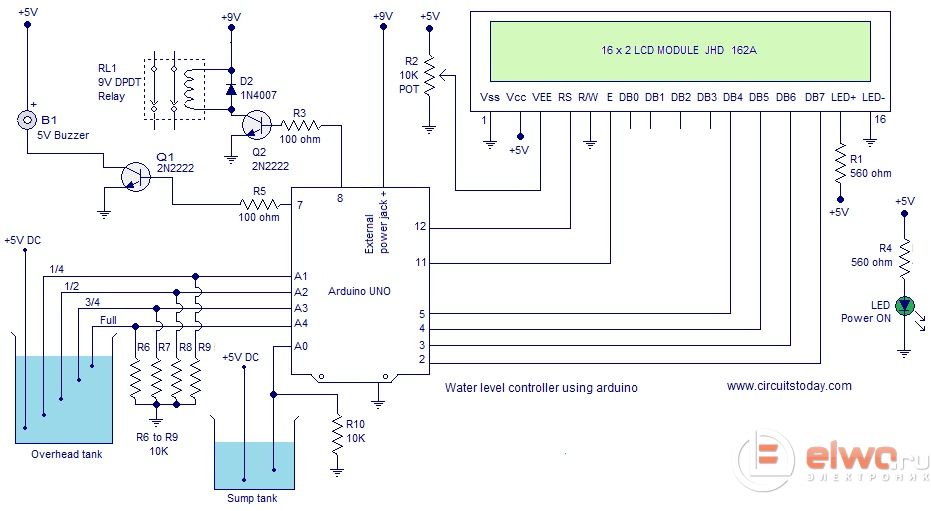

Это полностью функциональный контроллер уровня воды, управляемый МК Arduino. Схема отображает уровень воды в баке и переключает двигатель, когда уровень воды опускается ниже заданного уровня. Она автоматически отключает мотор, когда бак полный. Уровень воды и другие важные данные отображаются на ЖК-дисплее 16х2 точек. В авторском варианте схема контролирует уровень воды в дренажном баке (резервуаре). Если уровень бака низкий, электродвигатель насоса не включится, что обеспечивает защиту двигателя от холостого хода. Дополнительно звуковой сигнал генерируется, когда уровень в дренажном баке слишком низкий.

Схема уровня воды с помощью контроллера Arduino показано выше. Датчик в сборе состоит из четырех алюминиевых проволок длинной в 1/4, 1/2, 3/4 и полный уровень в баке. Сухие концы этих проводов подключены к аналоговым входам A1, A2, A3 и A4 Arduino соответственно. Пятый провод размещен в нижней части бака. Резисторы R6 — R9 уменьшают потенциал входов. Сухой конец провода подключен к +5V DC. Когда вода касается конкретного зонда, происходит электрическое соединение между зондом и +5V, потому что вода обладает некоторой электропроводностью. В результате ток течет через зонд и этот ток преобразуется в пропорциональное ему напряжение. Arduino читает падении напряжения по каждому из входных резистор для зондирования уровня воды в баке. Транзистор Q1 включает зуммер, резистор R5 ограничивает ток базы Q1. Транзистор Q2 управляет реле. Резистор R3 ограничивает ток базы Q2. Переменник R2 используется для регулировки контрастности ЖК-дисплея. резистор R1 ограничивает ток через его LED подсветку. Резистор R4 ограничивает ток через светодиодный индикатор питания. Полную программу для контроллера на Arduino можно загрузить тут.

Выбрать и купить поплавковый клапан для емкости или бака

Используя современные решения и необходимое оборудование можно автоматизировать различные процессы дачной жизнедеятельности. Включение и выключение скважинного насоса для водоснабжения, энергосбережение, отопление – все это важные элементы загородной жизни.

Немаловажным фактором является и полив сада, а прогретая вода в резервуаре, это залог здоровья ваших растений. Для поддержания автоматического контроля уровня воды в баке понадобится поплавковый клапан для емкости а также несколько фитингов для его установки.

Рассмотрим различные виды этих устройств.

Прежде чем купить поплавковый клапан механического или электрического типа для бака подумайте о реализации ваших задач. Необходимо учесть с какой производительностью будет осуществляться забор воды из бака, а так же объём самой емкости для полива.

При этом ваш бак будет быстро наполнятся и прогреваться, а значит, время между циклами полива значительно сократится.

Такой клапан поплавковый для бака имеет влагозащищенный корпус и провод 3 или 6 метров. Его можно так же использовать для включения и выключения автоматики насоса по сухому ходу, установив поплавок в нижнюю точку уровня воды.

При этом вам не придется постоянно включать насос руками при срабатывании автоматики по сухому ходу. Такое решение весьма удобно, если вы редко бываете на участке, а вода в поселковом водопроводе бежит довольно медленно. Энергозависимость системы от постоянного источника питания, пожалуй, единственный минус.

Если таковое отсутствует необходимо рассмотреть поплавковый клапан 1” механического типа.

В баке по факту подвода трубы долива делается отверстие на 1” или 25 мм. В него вставляется сам клапан с обжимной гайкой и резиновой прокладкой. На выходе мы получим резьбовой патрубок для подключения трубы долива с помощью фитинга.

Делаем регулировку пластикового поплавка клапана на максимальную отметку уровня воды, ослабевая или зажимая гайку на подвижном рычаге поплавка.

Все, готово! Открываем магистральный вентиль для подачи воды в емкость, по мере ее наполнения поплавок займет верхнюю отрегулированную отметку уровня, а механизм клапана перекроет доступ воды в резервуар.

Таким образом, основной контроль уровня воды в резервуаре обеспечивает электрический поплавковый клапан для емкости, а вспомогательным является механический клапан поплавковый для бака. В случае сбоя работы электромагнитного клапана долива (засор мембраны, старость, нарушение герметичности и пр.

) механический клапан перекроет долив воды в бак по достижению ее максимальной отметки. Такой способ защитит емкость от перелива и возникновения непредвиденных последствий для ее владельца.

Поплавковый клапан Aquatech механический 1″ для регулирования уровня наполнения для ёмкости.
Поплавковый клапан Quickstop уровня наполнения для ёмкости.
Поплавковый выключaтель уровня электрический (до 220 В) с 3-х жильным проводом для технической воды
Оставить комментарийКлапан поплавковый для бака Farg металлический с латунным седлом 3/4″ – 1,1/4″ (без шара!)
Оставить комментарийКлапан поплавковый для бака Farg металлический с седлом из нержавеющей стали AISI 430 3/4″ – 2″ (без шара)
Клапан поплавковый для бака Farg металлический с седлом из нержавеющей стали 1/2″-1″ для горячей воды
Оставить комментарийПоплавковый выключатель двухпозиционный с проводом 1- 5 метров для питьевой воды
Оставить комментарийПоплавковый выключатель TAURUS с проводом 10-20 м для сточных бытовых и промышленных вод
Оставить комментарийПредназначен для определения уровня заполнения ёмкости жидкостью.
Электромагнитный соленойдный клапан для воды 24 V. Предназначен длядля перекрытия/открытия водяного потока.

Самостоятельное изготовление датчика

Предположим, стоит задача автоматизировать использование насоса типа «Малыш» для обеспечения водой дачи или загородного дома. Как правило, вода нагнетается в аккумулирующий резервуар, и нужно обеспечить своевременное, автоматическое отключение насоса при достаточном заполнении ёмкости. Для этого нет необходимости устанавливать сложные и дорогие датчики. Изготовление устройства на основе геркона, которое отлично выполнит поставленную задачу, можно осуществить своими руками. Назовём это устройство: электрический поплавковый клапан уровня воды в баке на базе герконового выключателя.

Герконовый выключатель

Геркон — это выключатель, который является главной исполняющей деталью в устройстве герконового датчика уровня воды для управления насосом. Он выглядит как маленькая герметичная стеклянная ёмкость с вакуумом внутри или инертным газом. Внутри находится замкнутая или разомкнутая контактная группа, проще говоря, два замкнутых или разомкнутых контакта из ферромагнитного материала с золотым или серебряным верхним покрытием. При попадании в магнитное поле контакты детали намагничиваются и отталкиваются друг от друга, размыкая цепь, в которую они включена, останавливая её работу, или, наоборот, замыкаются и включают цепь. Герконы разделяются на два вида:

Геркон с нормально замкнутыми контактами.
Геркон с нормально разомкнутыми контактами.

Среда внутри стеклянной колбы препятствует окислению контактов и образованию искр при замыкании.

Устройство датчика на основе геркона

Для изготовления устройства понадобится магнитный катушечный пускатель на 220 вольт и пара герконов, один из которых замкнут в нормальном состоянии, а второй — разомкнут. И также понадобится поплавок для бака с водой, который изготавливается из пенопласта, шток, трубки и трех проводов небольшого сечения и толщины.

Схема работы устройства проста и, главное, безопасна. Принцип работы следующий:

В процессе набора жидкости поплавок с магнитом, достигнув геркона максимального уровня, находящегося в замкнутом состоянии, размыкается под действием магнитного поля, коммутируя силовую, пускающую катушку на отключение, которая выключает насос.
По мере убывания воды из резервуара поплавок опускается и при достижении нижнего геркона, срабатывающего на замыкание под воздействием магнитного поля, пускающая катушка коммутируется на запуск насоса.
Датчик, изготовленный по такому принципу, способен работать много лет без нареканий в отличие от электронных систем управления контролем заполнения ёмкостей. Изготовить поплавковый датчик уровня воды своими руками несложно, и это не требует особых специальных знаний в области электротехники.

Схема контроля откачки воды дренажным насосом

По принципу вертикальной работы поплавкового механизма можно предложить схему подключения датчика для коммутации реле запуска дренажного насоса с дополнительным питанием 12 вольт.

Стоит отметить, что герконовые переключатели не способны работать с большими токами и не могут включать или отключать насос напрямую. Поэтому они используются в низковольтных схемах для коммутации мощных реле для запуска или отключения насоса. При высоком уровне начинается откачка жидкости до достижения минимального установленного уровня. Принцип работы следующий:

При подъёме жидкости в ёмкости до верхнего уровня поплавок с магнитом замыкает верхний геркон SV 1, и на катушку реле P1 начинает поступать ток. Происходит замыкание контактов параллельно с подключённым герконом, что приводит реле в состояние самозахвата. Такая функция не позволяет отключиться напряжению питания катушки при размыкании геркона SV 1. Это достигается подключением нагрузки реле и его катушки в одну цепь.
Происходит включение силовой катушки реле P2 в цепи питания электронасоса и начинается откачка жидкости.
При уменьшении уровня жидкости поплавок с магнитом достигает нижнего геркона SV 2, замыкая его контакты. Положительный потенциал напряжения начинает подаваться на катушку реле P1 также и с другой стороны. Это приводит к снятию функции самозахвата и отключению реле, что коммутирует отключение силовой катушки P2, обеспечивающей питание электронасоса.
Поменяв герконы SV 1 и SV 2 местами, датчик будет отключать насос при наполнении ёмкости до установленного уровня и включать при падении уровня жидкости.

Кратко о каждом виде приборов

Датчик уровня жидкости поплавковый — отличается простотой конструкции, зачастую используется в сочетании с электрическим реле. Система действует просто: при достижении определенного уровня вода воздействует на поплавок. Он в свою очередь изменяет положение, замыкает контакт реле, к которому прикреплен одним концом.
Виды датчиков уровня воды

Поплавковые модели бывают дискретные и магнитострикционные. Первый вариант — дешевый, надежный, а второй — дорогой, сложной конструкции, но гарантирует точное показание уровня. Однако общий недостаток поплавковых приборов — это необходимость погружения в жидкость.

Поплавковый датчик определения уровня жидкости в баке

Гидростатические устройства — в них все внимание обращено на гидростатическое давление столба жидкости в резервуаре. Чувствительный элемент прибора воспринимает давление над собой, отображает его по схеме для определения высоты столба воды

Главные преимущества таких агрегатов — компактность, непрерывность действия и доступность по ценовой категории. Но использовать их в агрессивных условиях нельзя, потому как без контакта с жидкостью не обойтись.

Гидростатический датчик уровня жидкости

Емкостные приборы — для контроля уровня воды в баке предусмотрены пластины. По изменению показателей емкости можно судить о количестве жидкости. Отсутствие подвижных конструкций и элементов, простая схема устройства гарантируют долговечность, надежность работы прибора. Но нельзя не отметить недостатки — это обязательность погружения в жидкость, требовательность к температурному режиму.
Радарные устройства — определяют степень повышения воды путем сравнения частотного сдвига, задержки между излучением и достижением отраженного сигнала. Таким образом, датчик действует как излучатель и улавливатель отражения.

Подобные модели считаются лучшими, точными, надежными устройствами. Они обладают рядом достоинств:

Не имеют подвижных деталей;
Не контактируют с жидкой средой;
Не привередливы к среде, условиям функционирования;
Точность показателей.
Выбираем датчики уровня воды правильно

К недостаткам модели можно отнести только их высокую стоимость.

Радарный датчик уровня жидкости в резервуаре

Ультразвуковые датчики — принцип функционирования, схема устройства аналогичны радарным приборам, только используется ультразвук. Генератор создает ультразвуковое излучение, которое по достижению поверхности жидкости отражается и попадает через некоторое время на приемник датчика. После небольших математических вычислений, зная временную задержку и скорость движения ультразвука, определяют расстояние до поверхности воды.

Плюсы радарного датчика присущи и ультразвуковому варианту. Единственное, менее точные показатели, более простая схема работы.

Устройство и применение поплавкового датчика уровня воды

Поплавковые датчики уровня жидкости считаются самыми надёжными и дешёвыми устройствами для определения количества вещества в ёмкости. Благодаря простоте конструктивного решения, датчики поплавкового типа нашли широкое применение почти во всех областях промышленности. Незаменимыми помощниками они остаются и в бытовых условиях применения.

По расположению в резервуаре поплавковые выключатели можно разделить на вертикальные и горизонтальные.

Применение поплавковых датчиков с вертикальным расположением штока встречается намного чаще, нежели горизонтальных указателей. Внутри вертикального штока расположены герконы. Поплавок всегда располагается на поверхности жидкости, внутри его находится магнитный шарик. Приближаясь к геркону, поле магнита приводит к срабатыванию контактов, что и служит сигналом о наполнении ёмкости. Этот сигнал и приводит к срабатыванию контактов реле на насосе.

Если установка вертикального штока в резервуаре затруднена, то датчик крепят на стенке в горизонтальном положении.

Поплавковый выключатель для электрических насосов

Такое устройство призвано автоматизировать работу электрических насосов в различных системах водоснабжения и водоотведения. Принцип работы выключателя очень прост — включать или выключать электрический насос при достижении необходимого уровня жидкости.Выключатели бывают с двумя контактами или с тремя контактами. Двух контактный выключатель просто соединяет электрическую цепь, когда он находится в положении «выключен» или разъединяет её при положении – «включён».

Выключатели с тремя проводами являются универсальным устройством, где имеется один общий контакт, а переключение осуществляется между двумя другими. В одном положении электрическая цепь управления насосом соединяется одним проводом, а в другом – вторым. Поэтому такие выключатели могут срабатывать как при наполнении ёмкости, так и при её полном опустошении.

Пластиковый корпус выключателя может иметь различную форму (прямоугольную, круглую, овальную) и является водонепроницаемым и герметичным. Наличие воздуха внутри корпуса позволяет выключателю постоянно находиться в плавучем состоянии. Металлический шарик, который находится внутри корпуса, перекатываясь, коммутирует электрическую цепь реле насоса. Для качественного создания контакта при замыкании, в корпусе выключателя есть магниты. Благодаря им, шарик надёжно фиксируется в крайних положениях. Сила магнита рассчитана на прочное удержание шарика при уклоне до 70°.

Поплавковый клапан для водяных резервуаров

Поплавковый клапан обеспечивает контроль уровня воды в любом открытом баке. Работа его осуществляется без участия человека. Поэтому система, в которой используется такой клапан, является полностью автоматической.

Состоит поплавковый клапан из:

Поплавка.
Подвижной рычажной системы.
Пропускного узла, в который входят входные и выходные патрубки.

Устанавливается клапан внутри определённой ёмкости, предназначенной для хранения и, при необходимости, для автономного снабжения водой, если отсутствует центральное водоснабжение.

Принцип работы клапана очень прост. Если уровень воды снизился, то поплавок опускается, открывая клапан и доступ к подаче воды. При полном заполнении — поплавок поднимается, закрывая клапан.

Как видно из статьи, во многих случаях устройство и обслуживание систем контроля, за уровнем жидкости в резервуаре, не представляет никаких сложностей. Поэтому настроить её несложно своими руками. А также имея хоть небольшие знания электрики, несложно подключить насос самостоятельно.
