Установка подшипников на вал и в корпус

Содержание

Реализация схемы с перемещающимся подшипником.

Классический и наиболее распространенный вариант предусматривает:

  • предварительный расчет нагрузок для выбора менее нагруженной опоры в качестве плавающей;
  • крепление вала в осевом направлении в фиксированной опоре путем ограничения линейных перемещений внешней и внутренней обойм шарико или роликоподшипника (для такой опоры выбирают подшипники, компенсирующие радиальное и осевое усилие);
  • установка плавающего подшипника путем осевой фиксации вращающейся обоймы с возможностью осевых перемещений неподвижной обоймы (боковые зазоры между неподвижной обоймой и крышками корпуса).

В этом варианте вал может перемещаться вместе со свободным подшипником. При большой длине вала и сложности гарантировать соосность для обеих опор используют сферические самоустанавливающиеся шарикоподшипники, а при повышенных нагрузках сферические роликоподшипники. Используются два одинаковых ролико либо шарикоподшипника, компенсирующих угловой перекос вала до нескольких градусов и несущих как радиальные, так и осевые нагрузки.

Боковой зазор свободного подшипника должен гарантированно превышать величину линейного температурного расширения вала и возможные размерные неточности (набегание допусков линейных размеров). Это широко распространенный в промышленности вариант, используемый, например, в редукторах, перемешивающих устройствах, колесах кранов подъемных.

При возможности обеспечить строгую соосность аналогично устанавливаются более дешевые шарикоподшипники радиальные однорядные. Такая схема используется, например, в центробежных двойных насосах, трансмиссиях автомобильных.

Для компенсации, возникающих при работе механизма больших осевых сил для фиксирующей опоры рационально использовать два шарикоподшипника радиально-упорных либо упорно-радиальный спаренный шарикоподшипник. Для свободной опоры в этой схеме используется радиальный шарикоподшипник. Так фиксируются в редукторах червячные валы.

Важным моментом является выбор посадки свободного шарико либо роликоподшипника, допускающей его осевое смещение.

При выборе допуска отверстия корпуса под плавающий подшипник можно ориентироваться на следующие рекомендации:

  • для тихой работы точных шарикоподшипников – H6 (электродвигатели малой мощности);
  • для общего машиностроения – H7;
  • при значительном нагреве, разности температур внешней и внутренней обойм более десяти градусов – G7;
  • при наружном размере внешней обоймы более 250 мм и разности температур внешней и внутренней обойм более десяти градусов – F7.

Расточки чугунных либо стальных корпусов обеспечивают наилучшие условия для линейного смещения подшипника. В корпусах из алюминиевых сплавов желательно устанавливать закаленную втулку из стали. Недостатками схемы со свободным перемещением плавающего подшипника становятся повышенный износ посадочной поверхности и возникновение дополнительной осевой нагрузки.

Специалисты японской компании NSK рекомендуют для фиксированной установки:

  • однорядные шарикоподшипники радиальные либо самоустанавливающиеся двухрядные;
  • радиально-упорные спаренные или двухрядные упорно-радиальные шарикоподшипники;
  • роликовые цилиндрические подшипники с бортами типов NUP или NH;
  • сферические роликоподшипники;
  • сдвоенные роликоподшипники конические.

Каталог FAG-INA предлагает использовать зеркально спаренные конические роликоподшипники либо шарикоподшипники радиально-упорные при необходимости высокоточного осевого ведения вала в фиксированной опоре. Для этой цели также эффективен радиально-упорный двухрядный шарикоподшипник.

Рекомендованный плавающий подшипник:

  • шарикоподшипник радиальный однорядный;
  • самоустанавливающийся шарикоподшипник двухрядный;
  • самоустанавливающийся роликоподшипник.

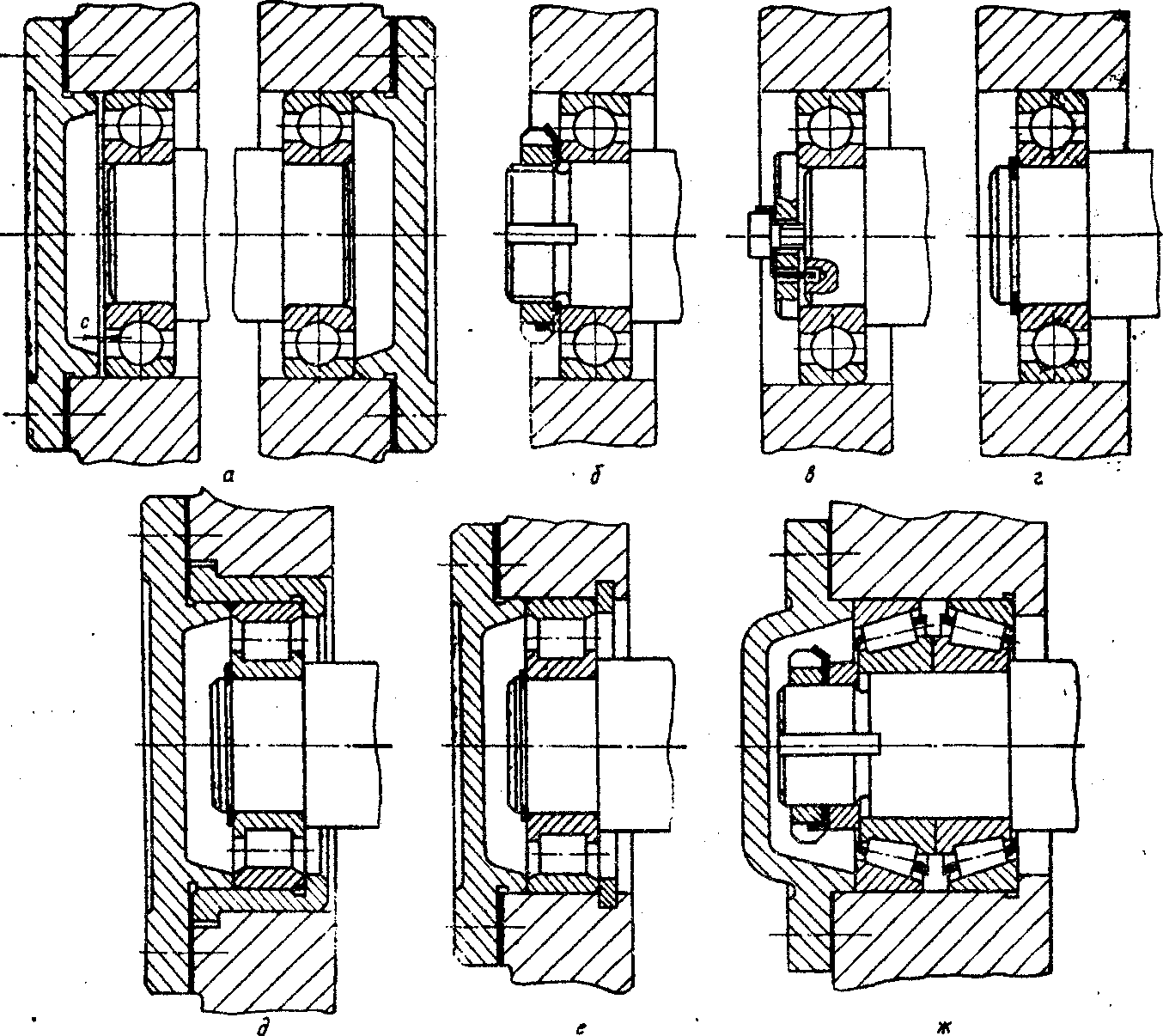

Для крепления внешних подшипниковых обойм используются:

  • крышки торцовые;
  • заплечики корпуса;
  • стопорные внутренние пружинные кольца;
  • кольца дистанционные.

Внутренние кольца фиксируются:

  • заплечиками валов;
  • гайками шлицевыми;
  • стопорными пружинными наружными кольцами;
  • торцовыми шайбами с винтовым креплением к валу.

Подшипник скольжения своими руками?

Подшипник скольжения своими руками?

Гармонист » 26 авг 2011, 10:30

Например из графитированного(графитизированного) капролона – обладающим отличной прочностью, скольжением и износостойкостью.

вот тут http://ntpo.com/patents_bearing/bearing/bearing_158.shtml мне попался патент изготовления подшипника скольжения из дерева !

К стати там способ интересный – изготавливать кольцо не сразу, а из секторов, а потом сектора стянуть в кольцо. Как раз получится автоматическая компенсация люфта подшипника.

На счет дерева – это не шутка – в царской России изготавливали подшипники из дерева железной березы. Это та от которой пули отскакивают, топор тупится, которая тонет в воде и занесена в красную книгу.

Ну да ладно там из дерева. увидел как делают подшипники профессионалы:

и подумал, а можно ли так же дома сделать? Зажать заготовку в дрель, дрель в тиски и . фрезой, ножом, напильником. сделать внутри ровное отверстие?

Кидайте сюда ваши идеи, методы изготовления, ваши мнения почему можно и почему нельзя сделать достаточно высокоточный подшипник скольжения в домашних условиях.

Re: Подшипник скольжения своими руками?

Nick » 26 авг 2011, 11:05

Сделать можно, почем нет. Возможно будет трудно, возможно трение в нем будет больше, чем в промышленном, но должно получиться. Вообще, если есть ровный вал, то для него нужно изготовить разрезную втулку, и в нее вставить скользящую прокладку и зажать винтом на вале.

Чем точнее получится сделать отверстие и чем ровнее будет прокладка, тем лучше получится подшипник. В идеале диаметр отверстия должен совпадать с диаметром вала + 2*толщина прокладки. Но если он не будет совпадать, то лучше, чтобы он был чуть чуть меньше, чем чуть-чуть больше. В самом простом случае, это отверстие можно просто просверлить большим сверлом. Люфты сможешь выбрать за счет затяжки винта, при этом появится компромисс, между легкостью хода и отсутствием люфтов. чем точнее отверстие, тем меньше нужно затягивать винт.

Зачастую бывает достаточно сложно найти подходящие материалы, по стали хорошо скользит бронза и графитированный капролон. Если сможешь найти брусок чего-то из них, то подшипник можно сделать без прокладки. Или нужно искать хорошую «прокладку» из тех же материалов.

Самодельные багги, квадроциклы, вездеходы

Маркировка корпуса в зависимости от конструкции

Корпус подшипника может быть обозначен различной маркировкой в зависимости от типа узла. Изготовленный для радиальных деталей, которые устанавливаются во фланцевые узлы, механизм крепится установочными винтами. Подшипник в них обозначается UC, а корпус для них бывает F, P, Т, FL, FC. Если этот узел соединен воедино, деталь будет иметь вид, например, UCP, UCT, UCFL.

Для опорных конструкций корпус обозначается как SD, а сам подшипник – SN.

Приобретать подобные изделия лучше у непосредственного представителя того или иного производителя. Это гарантирует качество приобретаемых деталей.

Плавающий подшипник – особенности и применение.

Обычно установка вала выполняется в двух подшипниковых опорах. При этом реализуется одна из трех главных схем монтажа подшипников:

  • плавающая;
  • врастяжку;
  • враспор.

Плавающий подшипник допускает линейное перемещение вала, компенсирует только радиальное усилие. Он обеспечивает следующие ключевые преимущества:

  • компенсация изменений длины вала при нагреве или охлаждении;
  • нейтрализация размерных погрешностей;
  • облегчение монтажа узла, снижение затрат на сборку;
  • отсутствие необходимости в сложных регулировках;
  • упрощение эксплуатации.

Реализация плавающей схемы производится тремя основными способами:

  • подшипник неподвижно фиксируется на валу с возможностью осевого свободного перемещения в корпусе;
  • верхнее и нижнее кольца фиксируются соответственно в корпусе и на валу, но конструкция подшипника допускает их относительное перемещение;
  • крепление подшипникового узла допускает свободное перемещение вала во внутренней обойме.

Плавающий подшипник используют в следующих основных случаях:

  • значительное расстояние между опорами (более семи диаметров вала);
  • большие температурные перепады при работе;
  • сложность обеспечения высокой точности размеров вала и установки опорных узлов;
  • необходимость осевого смещения вала для работы механизма (регулировка зазора между жерновами мельницы);
  • размещение подшипников в отдельных корпусах.

Внимание! Плавающей обязательно делают менее нагруженную радиальным усилием опору. Так обеспечиваются лучшие условия для осевого смещения вала

Конструкция мест вала и корпуса под шарикоподшипники

Кольца подшипников являются весьма нежесткими деталями. При продвижении подшипника по валу внутреннее его кольцо под действием неравномерно приложенных внешних сил и сил трения может деформироваться. Чтобы выправить положение подшипника, внутреннее его кольцо следует довести до упора и прижать к буртику вала. Очевидно, что буртик вала должен быть выполнен строго перпендикулярно к оси посадочной шейки вала.

Упорные буртики на валах и в отверстиях корпусов или стаканов (рис. 1) должны быть такой высоты t, чтобы торцы колец подшипников имели достаточно хорошую опорную поверхность и при работе не касались сепаратора подшипника. Поэтому упорные буртики не должны быть чрезмерно большими. В табл. 1 указана наименьшая высота заплечиков в зависимости от размера радиуса r на торце наружного или внутреннего посадочного диаметра подшипника.

Таблица 1. Наименьшая высота заплечика tmin

Номинальное значение радиуса r

на торце посадочного диаметра подшипника

0,5 1 1,5 2 2,5 3 3,5 4
Наименьшая высота заплечика tmin 1 2,5 3 3,5 4,5 5 6 7

Рис. 1. Схема установки шарикоподшипника: а – в корпус; б, в – на вал

Высота заплечиков tmin определяется размером радиуса r:

Числовые значения радиуса r на торце посадочного диаметра подшипника для каждого типа и размера подшипника приведены в каталогах подшипников.

Высота заплечика может быть больше tmin. Однако увеличение t по сравнению с tmin ограничивается условиями демонтажа. Минимальная высота заплечиков для возможности захвата съемником за кольцо подшипника при его демонтаже одинакова для наружного и внутреннего колец подшипника (рис. 1) и ее определяют по табл. 2.

Таблица 2. Минимальная высота заплечиков под съемник

d вала, мм до 15 до 50 до 100 свыше 100
k – t, мм 1 2 2,5 3,0

После определения высоты заплечика вычисляют диаметр буртика для вала и корпуса: d1=d+2t – для вала; D1=D–2t – для отверстия.

Другие поверхности смежных деталей должны отстоять от торцов колец подшипников для всех типов подшипников, кроме конических, не менее а=2 ÷ 3 мм (рис. 1, в).

В случае, когда величина заплечиков на валу или в корпусе увеличена, то для демонтажа подшипников необходимо предусмотреть увеличенные фаски или пазы для съемника (рис. 2).

Рис. 2. Пазы под съемник

Переход от посадочного диаметра d к диаметру dt буртика выполняют в виде галтели или канавки с закруглением.

Наибольшее распространение в конструктивном решении получили переходные участки валов в виде канавок. Такое решение обусловлено необходимостью обеспечения шероховатости Ra =0,4 ÷ 1,6 мкм на посадочных поверхностях в местах установки подшипников. Указанную шероховатость целесообразнее всего получить шлифованием. Для выхода шлифовальных кругов на наружных поверхностях валов выполняют канавки (рис. 3, а), а на внутренних поверхностях – проточку канавок у опорных торцов (рис. 3; в, г). Размеры канавок приведены в табл. 6 и 7.

Рис. 3. Переходные участки валов: в виде канавок (а), галтели (б), канавок в корпусе (в, г)

Если отверстие обрабатывается разверткой, то форму проточки берут по рис. 3, в. При шлифовании отверстия и упорного заплечика форма проточки показана на рис. 3, г.

При галтельном переходе (рис. 3, б) радиус R переходного участка вала должен быть меньше радиуса r фаски сопряженного подшипника:

R=(0,5 ÷ 0,8)r.

Галтельный переход выполняют, когда посадочную поверхность вала не шлифуют или когда на валу по условиям его прочности нельзя допускать высоких концентраторов напряжений (табл. 5).

Таблица 3. Размеры канавок для вала, мм

Диаметр вала d, мм d1 b h R R1
Свыше 10 до 50 d-0,5 3 0,25 1,0 0,5
Свыше 50 до 100 d-1,0 5 0,5 1,5 0,5

Таблица 4. Размеры канавок в отверстиях корпуса, мм

Диаметр отверстия в корпусе D, мм d2 b h R R1
Свыше 10 до 50 d+0,5 3 0,25 1,0 0,5
Свыше 50 до 100 d+1,0 5 0,5 1,5 0,5
Свыше 100 d+1,0 8 0,5 2,0 1,0

Таблица 5. Галтели и канавки для посадки подшипников качения

rном r1 rном r1 rном b
0,2 0,1 2 1
0,3 0,2 2,5 1,5 0,2-0,8 2
0,4 0,2 3 2 1,0-2,0 3
0,5 0,3 3,5 2 2,5-3,5 4,0-6,0
1 0,6 4 2,5 5 8
1,5 1 5 3
Примечание. В таблице приведен наибольший размер галтели.

Особенности эксплуатации

Корпус под подшипник должен обеспечивать всему узлу требуемые параметры работы. Он функционирует при больших нагрузках и не должен при этом создавать повышенный уровень шума. Экстремальные условия эксплуатации узла не должны снижать долговечность корпуса и всего механизма.

В зависимости от назначения, различают большое количество типов конструкций. Каждый производитель маркирует их по-своему. Можно выделить самые популярные компании-производители.

Корпус имеет сферическую форму под установку самого подшипника. Это дает возможность элементам механизма устанавливаться самостоятельно. Между подшипником и корпусом устанавливаются маслоотталкивающие уплотнения из резины в форме колец.

Производители и маркировка

В зависимости от типа производителя, существует определенная маркировка деталей. Если это не корпус для подшипника, своими руками созданный, он обязательно будет иметь обозначение соответствующей компании, его создавшей.

Существует большое множество брендов, но популярными сегодня считаются следующие производители:

  • Китай и Сингапур выпускают детали с маркировкой FBJ.
  • Итальянские элементы механизма для подшипников могут быть промаркированы как KDF или TSC.
  • Япония маркирует свои корпуса как ASAHI или NSK.
  • Продукция SKF настолько дорогая, что ее практически не встретить в оборудовании нашей страны.

Цена на такие изделия зависит от производителя и, как правило, тем выше, чем качественнее сама деталь. Самыми дешевыми, но недолговечными считаются польские и российские корпуса, более высокого качества изготавливаются представленные детали японцами. Далее выше надежность и стоимость имеют узлы итальянского производства, а за ними следуют сербские механизмы. Самыми надежными, но очень дорогими считаются немецкие и шведские, а также некоторые японские (NTN, KOYO) корпуса для подшипников.

Особенности установки выжимного подшипника

Этот п/ш является одним из основных компонентов узла сцепления транспортных средств, установленного между двигателем и КПП. Его задачей является размыкание потока при нажатии педали. Специальный привод смещает п/ш по направляющей на валу к корзине, надавливая на диафрагму. В разных т/с используются механические и гидравлические детали. Для установки следует придерживаться определенного алгоритма:

  • демонтировать коробку переключения передач, чтобы получить доступ к прочим узлам;
  • отвести оконечности фиксатора, где муфта стыкуется со стаканом;
  • извлечь п/ш из втулки одновременно с муфтой и пружинным держателем, отжав 4 крепежа;
  • осмотреть старый компонент на предмет наличия дефектов, проверить посадочное место и сопредельные узлы;
  • перед монтированием нового п/ш проверить наличие люфта и возможность свободного вращения;
  • смонтировать деталь на направляющую втулку и зафиксировать пружинным приспособлением вместе с муфтой, предварительно нанеся обильную смазку;
  • проверив должную посадку, поставить на место КПП.

Подобный способ описывает замену п/ш на легковом автомобиле ВАЗ, при установке выжимного подшипника на МАЗ и других грузовых транспортных средств, следует руководствоваться детальной инструкцией и рекомендациями производителя техники. Желательно использовать специализированные приспособления и ремонтные работы производить в сервисном центре, особенно это актуально для машин на гарантии.

Инструменты, которые вам понадобятся

Для упрощения процесса монтажа был разработан целый ряд механических инструментов. В частности, компания NSK предлагает следующие изделия:

  • Монтажный комплект FTN333 – это отличный вариант для установки подшипников малого и среднего диаметра (от 10 до 55 мм) методом холодной посадки. Так вы корректно и беспроблемно справитесь с этой операцией.
  • Гаечные ключи – представлены в стандартном и усиленном исполнении. Незаменимы при установке контргаек. Это простое и недорогое средство для монтажа подшипников с конической посадкой.

Для удобства работы с подшипниками большого диаметра, компания предлагает гидравлическое оборудование:

  • Съемники, толкатели и съемные пластины – обеспечивают большие нагрузки для соблюдения рекомендуемой силы контакта между кольцом детали и поверхностью. Упрощают процесс монтажа и исключают возможность появления ошибок при установке.
  • Гайки – благодаря методу смещения повышают точность и скорость инсталляции компонентов подшипникового узла с конической посадкой. Имеют антикоррозийную пленку, а значит имеют длительный срок эксплуатации.
  • Насосы – предполагают совместное использование с гайками, нагнетают масло и значительно упрощают операцию.

Кроме того, для каждого типоразмера подшипника разработаны индукционные нагреватели. Компания NSK предлагает линейку устройств разных размеров и мощности.Они обеспечивают оптимальную и безопасную температуру деталей, чтобы процесс установки методом горячей посадки проходил беспроблемно.

Преимущества не смазываемых и смазываемых корпусов

Сегодня производители выпускают как смазываемые, так и не смазываемые корпуса для подшипников. Корпус подшипника, чертеж которого разработан для стандартных смазываемых повторно узлов, имеет в себе масленку.

К преимуществам непополняемых дополнительной смазкой корпусов можно отнести экономию на техобслуживании, компактность конструкции. В таких деталях отсутствует вероятность утечки масла. Это приводит к повышенной чистоте детали.

Смазываемые повторно корпуса эксплуатируются при больших температурах и в большой запыленности окружающей среды. Если нет возможности использовать деталь с крышкой, такой узел применяется в условиях попадания на него брызг воды или других жидкостей.

При нерегулярности использования такого корпуса подшипник будет работать должным образом. Такие детали применяются при ускоренном ходе узла, при повышенных нагрузках и потребности снизить шум при работе.

Самодельный корпус для подшипника

Сделать корпус для подшипника своими руками не так уж и сложно.

Единственное, он будет отличаться по понятным причинам от заводского образца. Поэтому, если большая прочность и точность детали не имеют значения, это вполне выполнимая задача.

Хорошим материалом для изготовления корпуса является графитированный капролон. Он отличается повышенной износостойкостью, прочностью и скольжением. Выпиливать отверстие нужно, зажав материал в тиски. Дрелью, ножом и напильником следует сделать в капролоне ровное отверстие.

Вовнутрь следует вставить скользящую прокладку. Корпус лучше сделать разрезным и зажать его при помощи винта на вале. Чем ровнее получится отверстие, тем лучше будет работать деталь.

Случается, корпус выполняется даже из дерева. Кольцо делается из секторов, которые потом стягиваются воедино. Это автоматически компенсирует люфт подшипника.

Рассмотрев разновидности и устройство такой детали, как корпус подшипника, можно понять принцип его работы и выполнить самостоятельный ремонт довольно большого количества техники в домашних условиях.

Правила установки роликовых подшипников

При монтаже основное усилие должно быть направлено исключительно через внутреннюю обойму при насадке на вал и наружную при запрессовке в корпус. Недопустимо производство работ, при котором возникает ударное или другое динамическое воздействие.

При креплении и на вал, и в корпусную конструкцию – направлять одновременное усилие на оба кольца одновременно, не допуская перекоса.

Устанавливая детали при помощи подручных инструментов, когда нет возможности воспользоваться штатными приспособлениями, нельзя допускать ударные усилия к поверхности сепаратора, надо применить прокладку, гасящую воздействие. Можно воспользоваться втулкой из незакаленного стального или медного сплава.

При способе установки шарикоподшипников на вал с натягом, элемент желательно предварительно разогреть с помощью индукционного устройства, а затем насадить с небольшим усилием. Сторона п/ш, имеющая заводскую маркировку должна быть снаружи.

При работе с крупногабаритными элементами целесообразно воспользоваться специализированными приспособлениями, например, гидравлическими распорами, гарантирующими отсутствие повреждения поверхностей и повышенную производительность работ. Эта методика рекомендуется при установке п/ш, имеющих внутренний диаметр более 150 мм.

Как производить монтаж подшипников качения

К этому типу элементов относится достаточно много разновидностей деталей, установка которых различается последовательностью действий и методологией. Приведем некоторые из них:

  1. Радиальные роликовые ш/п, имеющие одно съемное кольцо без бортиков и внутреннюю обойму с роликами, устанавливается раздельно. Если на валу оба элемента подобного типа, установить дополнительную опорную деталь, которая для прочной фиксации и недопущения люфта по оси. Однобуртовые монтируются враспор для того, чтобы закрепить вал.
  2. Перед тем как приступить к установке игольчатого подшипника, вал предварительно покрыть пластичной смазкой. Если нет внутреннего кольца, во внешнюю обойму набить смазочный материал, установить игольчатые компоненты, ввести монтажную втулку, соблюдая посадочный зазор, который может составлять от 0,1 до 0,2 мм, а затем аккуратно вставить в посадочное место, проверив фиксацию. При монтаже рабочими поверхностями выступает наружная часть вала и внутренняя втулки. Боковыми ограничителями служат различные детали с конфигурацией колец на сопряженных компонентах. У этого типа п/ш нет сепараторов, прилегание компонентов препятствуют перекосу при эксплуатации.
  3. При установке подшипника стиральной машины следует придерживаться рекомендаций производителя и поэтапной схемы разборки бытовой техники. Традиционно во всех стиралках с фронтальной загрузкой установлено два п/ш в корпусе бака, для замены которых потребуется демонтировать верхние и боковые панели, двигатель и систему патрубков.

В процессе монтажа необходимо придерживаться нормативных параметров и контроля радиального зазора, который схож с требованиями при установке п/ш скольжения и значительно больше, чем у шариковых и роликовых:

Детали, которые насаживаются на вал с предварительно вставленной крепежной втулкой, закрепить специальной гайкой. Чтобы не допустить защемления компонентов качения, которое может возникнуть при деформировании внутренней обоймы, проверить степень затяжки, вращая рукой наружное кольцо;
При монтаже упорных одинарных подшипников, сначала насаживается на вал внутренняя обойма, а большая запрессовывается в корпусную деталь

Следует большое внимание обратить на зазор между наружным кольцом и стенкой посадочного места в корпусе;
Монтируя радиально-упорные варианты, имеющие съемную наружную обойму, сначала устанавливайте на вал внутреннее кольцо, а затем в корпусную деталь наружное. Перед производством работ проверьте посадочные места и наличие смазки;
Для равномерного восприятия п/ш осевых нагрузок, они ставятся попарно.

Маркировка корпуса в зависимости от конструкции

Корпус подшипника может быть обозначен различной маркировкой в зависимости от типа узла. Изготовленный для радиальных деталей, которые устанавливаются во фланцевые узлы, механизм крепится установочными винтами. Подшипник в них обозначается UC, а корпус для них бывает F, P, Т, FL, FC. Если этот узел соединен воедино, деталь будет иметь вид, например, UCP, UCT, UCFL.

Для опорных конструкций корпус обозначается как SD, а сам подшипник – SN.

Приобретать подобные изделия лучше у непосредственного представителя того или иного производителя. Это гарантирует качество приобретаемых деталей.

Как сделать корпусный подшипник

Модератор: User buggy

Как сделать корпусный подшипник

Сообщение Зорин » Пн окт 05, 2009 4:05 am

Сообщение shum d » Пн окт 05, 2009 5:19 am

Купили твое счастье? Укради его.

Сообщение aksenov7 » Пн окт 05, 2009 7:51 am

береш поворотный кулак от переднеприводной машины, обрезаеш все лишнеее и готово. Посмотри мой квадрик, там кулаки от 2108 покупались на разборке за 300 р. вместе со ступицами, крепление за штатные отв. для шаровых. Внутрренний диаметр подшипника 34

Добавлено спустя 2 минуты 1 секунду:

Re: Как сделать корпусный подшипник

Сообщение jeniajuk » Пн окт 05, 2009 10:51 am

Сообщение Зорин » Пн окт 05, 2009 11:26 am

shum d Смотрел тут на днях подшипники в корпусе UCP пипа, китайского производства. Взял в руки энту железяку повертел со всех сторон с интересом и мне в ладонь подшипник из корпуса выпал (котоый там якобы запресованный должен быть). Продавец сказал что такое иногда бывает – при эксплуатации желательно ПРИВАРИТЬ его к корпусу! Короче качество не ахти какое, кроме того подшипника который мне нужен в наличии не оказалось. Под заказ привезут но цена будет 2570руб. Нафиг нужно короче. Я за такие деньги пол Жигулей купил. Вот и задумался сделать корпус сам. Или не корпус, можно ленту какую нибудь, но пака не знаю как удержать подшипник от осевого смещения.

Добавлено спустя 4 минуты 48 секунд:

Типы корпусов

Существует определенная классификация корпусов для подшипников. Каждый тип отличается своим предназначением, способом крепления, конфигурацией и размером. Стандартными сегодня выступают такие разновидности:

  • стационарные цельные;
  • стационарные разъемные;
  • фланцевые.

Цельный стационарный тип корпуса изготавливают из чистого никеля, что делает его более жестким и простым. Осевая посадка подшипников в корпус имеет сложный осевой тип монтажа. Поэтому такую разновидность используют в тихоходных механизмах, которые обладают небольшим диаметром вала.

Разъемный стационарный корпус делают из серого чугуна. Он состоит из крышки и основы. Эти элементы корпуса соединяются болтами. Такая конструкция позволяет легко поменять подшипник при его износе, сделать вторичную расточку вкладыша, а также отрегулировать зазор. Это частый тип корпуса в машиностроении.

Фланцевый корпус похож на предыдущий тип. Он состоит из основания и крышки, соединенных болтами. Его применяют для очень требовательных деталей. Он служит опорой как для концевого, так и для сквозного вала.
