Драйвер для светодиодных светильников: схема, виды, проверка и подключение, сборка

Содержание

Понятие сетевого драйвера и его предназначение

Драйвер — электронный компонент, на который поступает напряжение переменного тока, происходит стабилизация и выходит напряжение постоянного тока

Здесь важно понимать, что речь идет о получении тока. Для преобразования напряжения используются обычные блоки питания (на корпусе указывается значение выходного напряжения)

Блоки питания эксплуатируются в диодных лентах.

Главная характеристика преобразователя для светодиодных осветительных приборов — выходной ток. Для нагрузки используют вспомогательные led-диоды или другие полупроводники. Практически всегда драйвер питается от промышленной сети 220 В, а диапазон напряжения на выходе начинается от 2 – 3 и заканчивается десятками Вольт. Чтобы подключить три светодиода на 3 Вт, необходим электронный драйвер с выходным напряжением 9 – 21 В и током 780 мА. При небольшой нагрузке универсальное устройство характеризуется низким коэффициентом полезного действия (КПД).

Для питания фар транспортных средств применяют источник с постоянным напряжением от 10 до 35 В. Если мощность невысокая, драйвер необязателен, но потребуется соответствующий резистор. Данный компонент — незаменимая часть бытового выключателя, но при коммутации led-диода к переменной сети 220 В нельзя рассчитывать на надежную и долговечную работу.

Отличительные характеристики преобразователя

Один из важнейших показателей – передаваемая мощность под нагрузкой. Устройство нельзя перегружать и пытаться получить максимально возможные результаты.

Неправильное использование способствует быстрому выходу из строя не только обзорного механизма, но и LED чипов.

К главным факторам, влияющим на работу, относятся:

составляющие элементы, используемые в процессе сборки;
степень защиты (IP);
минимальные и максимальные значения на входе и выходе;
производитель.

Современные модели преобразователей выпускаются на базе микросхем и применяют технологию широтно-импульсных преобразований (ШИМ).

В процессе работы блока питания для регулирования величины выходящего напряжения внедрен метод широтно-импульсной модуляции, при этом на выходе сохраняется аналогичный род тока, что и на входе

Такие устройства отличаются высокой степенью защиты от коротких замыканий, перегрузок сети, а также обладают повышенным КПД.

Принципиальная схема драйвера

Важным элементом обоих схем является конденсатор C_IN. Он непросто сглаживает пульсации, но и компенсирует энергию, накопленную в катушке индуктивности в момент закрытия ключа (МОП-транзистора). Без C_IN индуктивная энергия через диод Шоттки D поступит на вывод VIN и спровоцирует пробой микросхемы по питанию. Поэтому включение драйвера без входного конденсатора категорически запрещено.

Индуктивность L подбирается исходя из количества светодиодов и тока в нагрузке.

Несмотря на имеющиеся табличные данные, допускается монтаж катушки с отклонением номинала индуктивности в большую сторону. При этом снижается эффективность всей схемы, но схема остается работоспособной. На малых токах индуктивность должна быть больше, чтобы компенсировать пульсации, возникающие из-за задержки при переключении транзистора.

Резистор R_S выполняет функцию датчика тока. В первый момент времени, при подаче входного напряжения ток через R_S и L равен нулю. Затем внутрисхемный CS comparator сравнивает потенциалы до и после резистора R_S и на его выходе появляется высокий уровень. Ток в нагрузке, ввиду наличия индуктивности, начинает плавно нарастать до величины, определяемой R_S. Скорость увеличения тока зависит не только от величины индуктивности, но и от размера напряжения питания.

Работа драйвера основана на переключении компаратора внутри микросхемы, который постоянно сравнивает уровни напряжения на выводах IN и CSN. Отклонение тока через светодиод от расчетного не превышает 5%, при условии монтажа резистора R_S с максимальным отклонением от номинала 1%.

Для включения светодиода на постоянную яркость вывод DIM остаётся не задействован, а ток на выходе определяется исключительно номиналом R_S. Управление диммированием (яркостью) можно осуществляться одним из двух вариантов.

Изготовление плат

Самодельный способ

ЛУТ — лазерно-утюжная технология, способ производства плат при помощи травления по маске, полученной переводом тонера с бумаги на медь. Этот способ отлично подходит для несложных односторонних плат — таких как этот драйвер.
В сети достаточно много статей по этой технологии, поэтому я не буду углубляться в подробности, а лишь расскажу вкратце про то, как это делаю я.

Для начала нужно подготовить шаблон, который будет распечатан на термобумаге. Экспортирую в PDF слой top_layer, получаю векторное изображение.

Поскольку плата маленькая, есть смысл брать кусок текстолита с габаритами в несколько раз больше и делать то, что в промышленности называют панелизацией.
Для этих целей весьма удобен CorelDraw, но можно пользоваться и любым другим векторным редактором.
Размещаю копии шаблонов на документе, между платами делаю промежутки в 0.5-1мм (зависит от способа разделения, об этом позже), платы должны быть расположены симметрично — иначе будет сложно их разделить.

Подбираю кусок одностороннего текстолита размерами чуть больше, чем скомпонованная панель, зачищаю и обезжириваю (предпочитаю тереть ластиком и потом спиртом)

Печатаю на термобумаге шаблон для травления (тут важно не забыть отзеркалить шаблон).
При помощи утюга и терпения, аккуратно поглаживая по бумаге, перевожу на текстолит

Жду пока остынет и осторожно отдираю бумагу.
Свободные участки меди (не покрытые тонером) можно покрыть лаком или заклеить скотчем (чем меньше площадь меди, тем быстрее идет реакция травления)

Такая вот домашняя панелизация — большое количество плат позволяет компенсировать брак производства

Я травлю платы лимонной кислотой в растворе перекиси водорода, это самый доступный способ, хотя и довольно медленный.
Пропорции такие: на 100мл перекиси 3% идет 30г лимонной кислоты и примерно 5г соли, это все перемешивается и выливается в емкость с текстолитом.
Подогревание раствора ускорит реакцию, но может привести к отслаиванию тонера.

Начинается неведомая химическая магия: медь покрывается пузырями, а раствор приобретает синий оттенок

Через какое-то время достаю протравленую плату, очищаю от тонера. У меня его не получается смывать какими-либо растворителями, поэтому я удаляю его механически — мелкозернистой наждачной бумагой.

Теперь остается залудить плату — это поможет при пайке и защитит медь от окисления и облегчит пайку. Лудить я предпочитаю сплавом Розе — этот сплав плавится при температуре около 95 градусов, что позволяет лудить им в кипящей воде (да, возможно не самый надежный состав для лужения, но для самодельных плат годится).

После лужения я сверлю плату (для контактов использую твердосплавные сверла ф1.0, для перемычек — ф0.7), сверлю дремелем за неимением другого инструмента. Пилить текстолит я не люблю из-за пыли, поэтому после сверления разрезаю платы канцелярским ножом — с двух сторон делаю несколько надрезов по одной линии, затем разламываю по надрезу. Это напоминает метод V-cut, используемый в промышленности, только там надрез делается фрезой.

Так выглядит плата, готовая к пайке

Когда плата готова, можно приступать к распайке компонентов. Сначала я запаиваю мелочь (резисторы 0603), затем все остальное. Резисторы примыкают вплотную к МК, поэтому в обратной последовательности запаять может быть проблематично. После пайки я проверяю, нет ли КЗ по питанию драйвера, после чего уже можно приступать к прошивке МК.

Драйверы, готовые к загрузке прошивки

Промышленный способ

ЛУТ — это быстро и доступно, но технология имеет свои недостатки (как и почти все «домашние» методы изготовления ПП). Проблематично сделать двухсторонную плату, дорожки могут быть перетравлены, а о металлизации отверстий остается только мечтать.

Благо, предприимчивые китайцы давно предлагают услуги изготовления печатных плат промышленным способом.
Как ни странно, однослойная плата у китайцев будет стоить дороже, чем двухслойная, поэтому я решил добавить второй (нижний) слой к печатной плате. На этом слое продублированы силовые дорожки и земля. Так же, появилась возможность сделать теплоотвод от транзистора (медные полигоны на нижнем слое), что позволит драйверу работать на более высоких токах.

Нижний слой платы в Altium Designer

Для этого проекта я решил заказать печатную плату на сайте PcbWay. На сайте есть удобный калькулятор расчета стоимости плат в зависимости от их параметров, размеров и количества. После расчета стоимости я загрузил gerber-файл, созданный ранее в Altium Designer, китайцы его проверили и плата отправилась на производство.

Спустя пару-тройку недель мне пришли те же самые платы, только ~~красивенькие~~ изготовленные промышленным способом. Их остается только распаять и залить в них прошивку.

Схемы драйверов (микросхемы) для светодиодов

Многие производители выпускают специализированные микросхемы драйверов. Рассмотрим некоторые из них.

ON Semiconductor UC3845 – импульсный драйвер с выходным током до 1А. Схема драйвера для светодиода 10w на этой микросхеме приведена ниже.

Supertex HV9910 – очень распространенная микросхема импульсного драйвера. Ток на выходе не превышает 10 мА, не имеет гальванической развязки.

Простой драйвер тока на этой микросхеме представлен ниже.

Texas Instruments UCC28810. Сетевой импульсный драйвер, имеет возможность организовать гальваническую развязку. Выходной ток до 750 мА.

Еще одна микросхема этой фирмы, — драйвер для питания мощных светодиодов LM3404HV — описывается в этом видео:

Устройство работает по принципу резонансного преобразователя типа Buck Converter, то есть функция поддержания требуемого тока здесь частично возложена на резонансную цепь в виде катушки L1 и диода Шоттки D1 (типовая схема приведена ниже). Также имеется возможность задания частоты коммутации подбором резистора R_ON.

Maxim MAX16800 – линейная микросхема, работает при малых напряжениях, поэтому на ней можно построить драйвер 12 вольт. Выходной ток – до 350 мА, поэтому может использоваться как драйвер питания для мощного светодиода, фонарика, и т.д. Есть возможность диммирования. Типовая схема и структура представлены ниже.

Ещё схемы драйверов

Ниже размещу немного информации по схемам и по ремонту от меня (автора блога СамЭлектрик.ру)

Светодиодный прожектор Навигатор, рассмотренный в статье Про ремонт светодиодных прожекторов (ссылку уже давал в начале статьи).

Схема стандартная, выходной ток меняется за счет номиналов элементов обвязки и мощности трансформатора:

LED Driver MT7930 Typical. Схема электрическая принципиальная типовая для светодиодного прожектора

Схема взята из даташита на эту микросхему, вот он:

• LED Driver MT 7930. Typical application

В даташите подробно расписано, что и как надо поменять, чтобы получить нужный выходной ток драйвера.

Вот более развернутая схема драйвера, приближенная к реальности:

LED Driver MT7930. Схема электрическая принципиальная

Видите слева от схемы формулу? Она показывает, от чего зависит выходной ток. Прежде всего, от резистора Rs, который стоит в истоке транзистора и состоит из трех параллельных резисторов. Эти резисторы, а заодно и транзистор выгорают.

Имея схему, можно приниматься за ремонт драйвера.

Но и без схемы можно сразу сказать, что в первую очередь надо обратить внимание на:

входные цепи,
диодный мост,
электролиты,
силовой транзистор,
пайку.

Далее надо проверить поступление питания на микросхему, которое подается в два захода – сначала от диодного моста, потом (после нормального запуска) – с обмотки обратной связи выходного трансформатора.

Сам я именно подобные драйвера ремонтировал несколько раз. Иногда помогала только полная замена микросхемы, транзистора и почти всей обвязки. Это очень трудозатратно и экономически неоправданно. Как правило – это гораздо проще и дешевле – покупал и устанавливал новый Led Driver, либо отказывался от ремонта вообще.

Зачем драйвер светодиодным лампам?

Светодиоды, по сравнению с лампами накаливания, гораздо энергоэффективнее и долговечнее. Они могут работать годами и потребляют в разы меньше электроэнергии, чем обычные лампочки, при стабильном электропитании, за которое и отвечает драйвер.

Светодиоды очень чувствительны к питанию, поступающему на их входы. Пониженных значений они не боятся, а вот повышенные напряжения и токи могут не только существенно убавить ресурс полупроводников, но и вывести их из строя. Задача драйвера – обеспечение светодиодов стабильным током.

Драйвер для светодиодных ламп – источник питания. Он представляет собой электронную схему, на выходе которой оказывается постоянный ток заданной величины.

Светодиодные драйверы, предлагаемые производителями, рассчитаны на напряжения 10, 12, 24, 220 В и постоянные токи 350 мА, 700 мА, 1 А. Обычно драйверы делают под конкретные светильники, но есть в продаже и универсальные приборы, которые подходят к большинству LED-элементов от известных брендов.

Стабилизаторы тока используются в:

системах уличного и домашнего освещения;
настольных офисных светильниках;
светодиодных лентах и декоративной подсветке.

С помощью драйверов изменяют величину яркости и цвет светодиодов. Это делается с помощью регуляторов или пульта дистанционного управления. Светодиодная лампа без драйвера работает нестабильно и рискует быстро выйти из строя.

Виды

Драйверы питания для светодиодов делят на две большие группы: линейные и импульсные, по принципу работы.

Импульсная стабилизация

Импульсная стабилизация отличается надежностью и эффективностью при работе с диодами практически любой мощности.

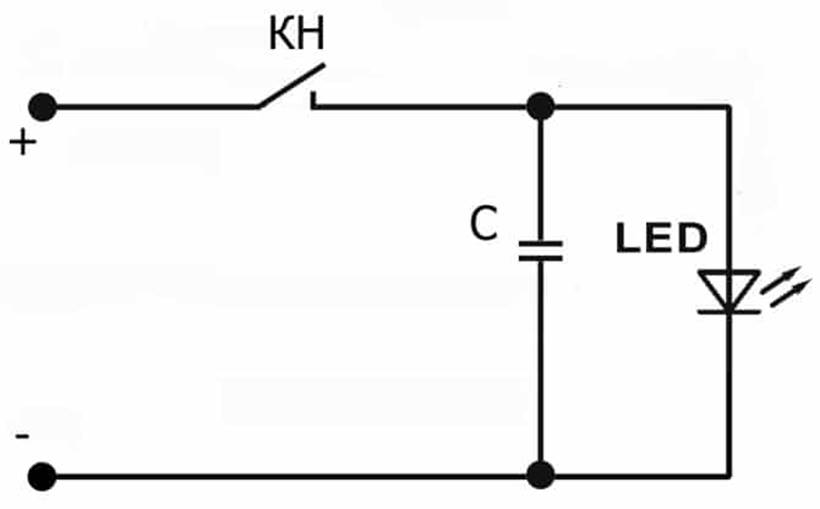

Рисунок 3. Схема импульсной стабилизации светодиодной цепи.

Регулирующим элементом является кнопка, схема дополнена накопительным конденсатором. После подачи напряжения нажимается кнопка, заставляющая конденсатор накапливать энергию. Затем кнопка размыкается, а постоянное напряжение от конденсатора поступает на осветительное оборудование. Как только конденсатор разрядится, процедура повторяется.

Рост напряжения позволяет сократить время зарядки конденсатора. Подача напряжения запускается специальным транзистором или тиристором.

Все происходит автоматически со скоростью около сотен тысяч замыканий в секунду. КПД в данном случае нередко достигает впечатляющего показателя в 95%. Схема эффективна даже при использовании высокомощных светодиодов, поскольку потери энергии в процессе работы оказываются незначительными.

Линейный стабилизатор

Линейный принцип регулировки тока иной. Простейшая схема подобной цепи представлена на рисунке ниже.

Рисунок 4. Схема использования линейного стабилизатора.

В цепь установлен резистор, ограничивающий ток. Если меняется напряжение питания, смена сопротивления резистора позволит снова выставить нужное значение тока. Линейный стабилизатор автоматически следит за проходящим через светодиод током и при необходимости регулирует его при помощи переключателя резистора. Процесс протекает крайне быстро и помогает оперативно реагировать на малейшие колебания сети.

Подобная схема проста и эффективна, однако имеется недостаток — бесполезное рассеивание мощности проходящего через регулирующий элемент тока. По этой причине вариант оптимален при использовании с небольшим рабочим током. Использование высокомощных диодов может привести к тому, что элемент регулировки будет потреблять больше энергии, чем сама лампа.

Сборка конструкции светодиодного светильника

Приступим непосредственно к самой сборке осветительного устройства своими руками.

Светодиоды с заводской подложкой из алюминия крепим на радиатор, которым в этом случае выступает металлический корпус светильника или, если корпус пластмассовый, то алюминиевый скотч, наклеенный на корпус, главное тут-отвод тепла. Спаивать светодиоды в схеме необходимо последовательно.

Так как светодиод у нас с подложкой, то крепить его мы будем на радиатор с помощью термоклея, термоклей позволяет отводить тепло от светодиода, что увеличит срок жизни последнего. Светодиод мы возьмём сверхяркий 1W на подложке.

Приведём его краткие характеристики:

Напряжение питания 3.2–3.4V (вольт).
Потребляемый ток 350 ma (миллиампер).
Длина волны 6500K (кельвинов), холодный свет.
Световой поток 140 lm (люмен).

Для светильника следует использовать светодиодный драйвер 12W LED.

Характеристики драйвера:

Входное напряжение (AC): 100–240V.
Выходное напряжение (Output voltage): 18–46V.
Выходной ток (Output current):300 ma ± 5%.
Температура работы -45 +75 градусов по Цельсию.

Важное значение имеют два параметра — ток и рабочее напряжение светодиода. Рабочее напряжение ещё могут называть «падением напряжения»

Этот термин обозначает, что после светодиода, напряжение в сети будет меньше на размер «падения напряжения».

Если по-простому, то если подать питание на светодиод, который имеет падение напряжения 3V, то для следующего элемента в сети это напряжение будет на 3V меньше. У нашего светильника будет 8 светодиодов с напряжением питания 3.2–3.4 вольта. В среднем — 3.3V.

В драйвере для нашего светильника диапазон этого значения 18–46V. Мы как раз в него попадаем, он нам подходит по этому показателю.

Ещё один показатель у драйвера и светодиода, от которого зависит работоспособность лампы — это потребляемый ток у светодиода, и выходной ток у драйвера. Это значение в светодиоде 350 ma, а в драйвере 300 ma. Это тоже подходит для функционирования нашей лампы.

Следует помнить, что светодиод не способен контролировать потребление тока. Это также важная причина почему стоит использовать драйвер.

Обратите внимание, что светодиоды располагаются уже на подложке из алюминия, что также будет способствовать отводу тепла. Осталось только спаять своими руками саму схему

Не забывайте, что слишком долго держать паяльник на контактах светодиода нельзя, чтобы не нанести вред в виде перегрева

Осталось только спаять своими руками саму схему. Не забывайте, что слишком долго держать паяльник на контактах светодиода нельзя, чтобы не нанести вред в виде перегрева.

Главное — это внимательность, если спаять все правильно, получится яркий и равномерный свет лампы, от 8 светодиодов мощностью 1W. Далее с помощью термоклея приклеиваем наши светодиоды на корпус лампы, который будет служить для отвода тепла, как оговаривалось ранее.

https://youtube.com/watch?v=2aSh17RF400

Драйвер также крепим внутри для компактности устройства. Закрыв рассеивательным стеклом корпус, мы получаем прекрасную лампу, излучающую в сумме 1120-й люмен, и потребляющую 8 Ватт.

Со временем при желании можно всё освещение в доме перевести на светодиодное, опять же своими руками, чтобы не переплачивать лишнее. Плюсы этого освещения явные: низкое энергопотребление, экологичность, приятный и чистый свет. Так что смелее беритесь за паяльник и делайте качественную светодиодную лампу своими руками.

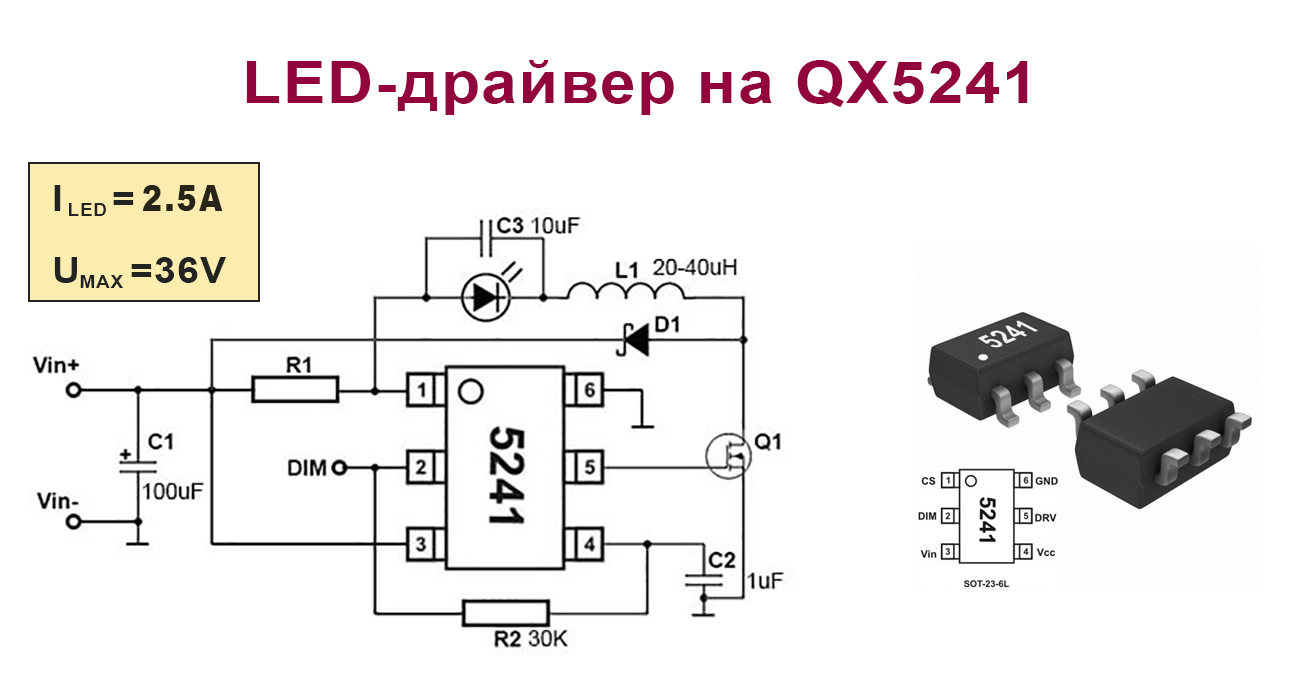

QX5241

QX5241 — это китайский аналог MAX16819 (MAX16820), но в более удобном корпусе. Также выпускается под наименованиями KF5241, 5241B. Имеет маркировку «5241a» (см. фото).

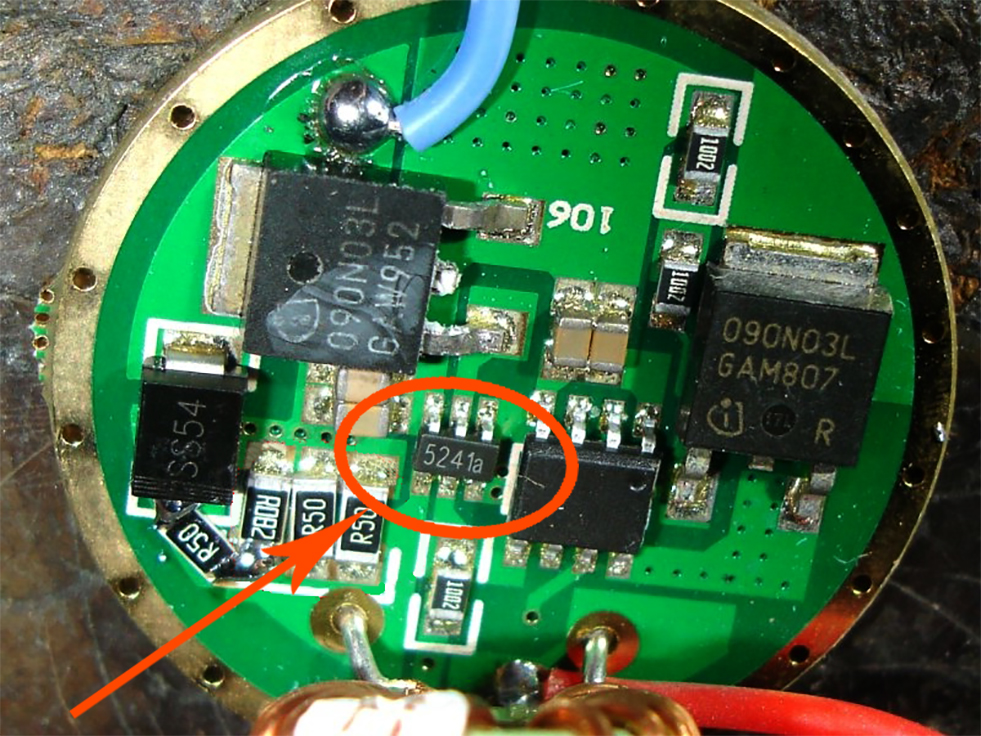

В одном известном магазине их продают чуть ли не на вес (10 штук за 90 руб).

Драйвер работает по точно такому же принципу, как и все вышеописанные (понижающий преобразователь непрерывного действия), однако не содержит в своем составе выходной ключ, поэтому для работы требуется подключение внешнего полевого транзистора.

Можно взять любой N-канальный MOSFET с подходящим током стока и напряжением сток-исток. Подойдут, например, такие: SQ2310ES (до 20V!!!), 40N06, IRF7413, IPD090N03L, IRF7201. Вообще, чем ниже будет напряжение открытия, тем лучше.

Вот некоторые ключевые характеристики LED-драйвера на QX5241:

максимальный выходной ток — 2.5 А;
КПД до 96%;
максимальная частота диммирования — 5 кГц;
максимальная рабочая частота преобразователя — 1 МГц;
точность стабилизации тока через светодиоды — 1%;
напряжение питания — 5.5 — 36 Вольт (нормально работает и при 38!);
выходной ток рассчитывается по формуле: R = 0.2 / I_LED

Более подробно читайте в спецификации (на инглише).

Светодиодный драйвер на QX5241 содержит мало деталей и собирается всегда по такой схеме:

Микросхема 5241 бывает только в корпусе SOT23-6, так что со паяльником для пайки кастрюль к ней лучше не подходить. После монтажа плату следует хорошенько промывать от флюса, любые непонятные загрязнения могут негативно сказываться на режиме работы микросхемы.

Разница между питающим напряжением и суммарным падением напряжения на диодах должно быть вольта 4 (или больше). Если меньше — то наблюдаются какие-то глюки в работе (нестабильность тока и свист дросселя). Так что берите с запасом. Причем, чем больше выходной ток, тем больше запас по напряжению. Хотя, возможно, мне просто попался неудачный экземпляр микросхемы.

Если входное напряжение меньше, чем общее падение на светодиодах, то генерация срывается. При этом выходной полевик полностью открывается и светодиоды светятся (естественно, не на полную мощность, так как напряжения маловато).

Схема простого драйвера для светодиода 1 Вт

Одна из самых простых схем для питания мощного светодиода представлена на рисунке ниже:

Как видно, помимо светодиода в нее входят всего 4 элемента: 2 транзистора и 2 резистора.

В роли регулятора тока, проходящего через led, здесь выступает мощный полевой n-канальный транзистор VT2. Резистор R2 определяет максимальный ток, проходящий через светодиод, а также работает в качестве датчика тока для транзистора VT1 в цепи обратной связи.

Чем больший ток проходит через VT2, тем большее напряжение падает на R2, соответственно VT1 открывается и понижает напряжение на затворе VT2, тем самым уменьшая ток светодиода. Таким образом достигается стабилизация выходного тока.

Питание схемы осуществляется от источника постоянного напряжения 9 — 12 В, ток не менее 500 мА. Входное напряжение должно быть минимум на 1-2 В больше падения напряжения на светодиоде.

Резистор R2 должен рассеивать мощность 1-2 Вт, в зависимости от требуемого тока и питающего напряжения. Транзистор VT2 – n-канальный, рассчитанный на ток не менее 500 мА: IRF530, IRFZ48, IRFZ44N. VT1 – любой маломощный биполярный npn: 2N3904, 2N5088, 2N2222, BC547 и т.д. R1 – мощностью 0.125 — 0.25 Вт сопротивлением 100 кОм.

Что такое драйверы для светодиодов и зачем они нужны

Светодиоды – это полупроводниковые элементы. За яркость их свечения отвечает ток, а не напряжение. Чтобы они работали, нужен стабильный ток, определенного значения. При p-n переходе падает напряжение на одинаковое количество вольт для каждого элемента. Обеспечить оптимальную работу LED-источников с учетом этих параметров – задача драйвера.

Какая именно нужна мощность и насколько падает напряжение при p-n переходе, должно быть указано в паспортных данных светодиодного прибора. Диапазон параметров преобразователя должен вписываться в эти значения.

Устройство светодиода

По сути, драйвер – это блок питания. Но основной выходной параметр этого устройства – стабилизированный ток. Их производят по принципу ШИМ-преобразования с использованием специальных микросхем или на базе из транзисторов. Последние называют простыми.

Преобразователь питается от обычной сети, на выходе выдает напряжение заданного диапазона, которое указывается в виде двух чисел: минимального и максимального значения. Обычно от 3 В до нескольких десятков. Например, с помощью преобразователя с напряжением на выходе 9÷21 В и мощностью 780 мА можно обеспечить работу 3÷6 светодиодных элементов, каждый из которых создает падение в сети на 3 В.

Таким образом, драйвер – это устройство, преобразующее ток из сети 220 В под заданные параметры осветительного прибора, обеспечивающее его нормальную работу и долгий срок эксплуатации.

Внешний вид LED-драйвера

Разновидности светодиодных драйверов

Есть несколько типов преобразователей для полупроводниковых источников света. Основные типы – линейный и импульсный. Каждый из них создается для своих целей и имеет свои нюансы.

Линейный

Этот тип применяют часто. Его сборка, при наличии всех деталей, может длиться 5-10 минут. Наладка ему почти не нужна – он начинает работать сразу.

В схеме присутствует линейный стабилизатор тока, который можно представить как переменный резистор, управляемый электронной схемой.

При подаче входного напряжения оно идет на регулирующий элемент и затем на схему (КТ) контроля тока. После этого оно появляется на выходе, к которому подсоединена нагрузка. Узел КТ проверяет ток и в зависимости от этого меняет сопротивление регулирующего элемента.

Недостаток подобного устройства – низкий КПД.

Импульсный

В основе этого типа драйвера лежит другой принцип. Регулирующим элементом здесь выступают ключи с трансформатором. При подаче напряжения на обмотках начинает запасаться энергия (в магнитном поле). Ток постепенно возрастает.

Как только он достигнет нужной величины, произойдет переключение ключей. Запасенная энергия пойдет в цепь, и ток начнет уменьшаться. По достижении минимального значения вновь сработают ключи и процесс повторится.

Особенности китайских

Многие любят покупать на самом большом китайском базаре Aliexpress. цены и ассортимент радуют. LED driver чаще всего выбирают из-за низкой стоимости и хороших характеристик.

Но с повышением курса доллара покупать у китайцев стало невыгодно, стоимость сравнялась с Российской, при этом отсутствует гарантия и возможность обмена. Для дешевой электроники характеристики бывают всегда завышены. Например, если указана мощность в 50 ватт, в лучшем случае то это максимальная кратковременная мощность, а не постоянная. Номинальная будет 35W — 40W.

К тому же сильно экономят на начинке, чтобы снизить цену. Кое где не хватает элементов, которые обеспечивают стабильную работу. Применяются самые дешевые комплектующие, с коротким сроком службы и невысокого качества, поэтому процент брака относительно высокий. Как правило, комплектующие работают на пределе своих параметров, без какого либо запаса.

Если производитель не указан, то ему не надо отвечать за качество и отзыв про его товар не напишут. А один и тот же товар выпускают несколько заводов в разной комплектации. Для хороших изделий должен быть указан бренд, значит он не боится отвечать за качество своей продукции.

Одним из лучших является бренд MeanWell, который дорожит качеством своих изделий и не выпускает барахло.

LED driver ремонт: конструкция светодиодных источников освещения

Изделие состоит из герметичного сверхпрочного корпуса, платы с диодами, драйвера, радиатора охлаждения и цоколя. Корпус может быть выполнен в любом виде: современный рынок предлагает широкое разнообразие вариаций исполнения светодиодных ламп. Что касается светодиодов, то они могут быть размещены как одной плате, так и на нескольких. Радиатор охлаждения в некоторых моделях отсутствует, если конструкция открыта. Если же конструкция закрытого типа и радиатор охлаждения отсутствует, то такие изделия лучше не приобретать. Поскольку лампа может просто перегреться и выйти из строя.

Ремонт драйверов светодиодов: как выглядит процедура?

В первую очередь, следует проверить конденсаторы. Об их неисправности указывает мигание ламп или полное затухание. Самое слабое место схемы – ограничитель сопротивления, у которых уничтожается графитовый слой.

Отдельного внимания заслуживают драйверы с резисторным делителем. У таких механизмов сначала нужно проверить номинал сопротивления. Также может оборваться провод в рампе или поломаться диодный мост.

Если говорить про ремонт LED драйвера импульсного типа, то он выглядит сложнее. Если из строя вышел один светодиод, его можно закоротить. Но это не всегда поможет, поскольку в наших электросетях скачки напряжения не редкость. Надежность просто уменьшится, и ее уже может не хватить.

Ремонт драйвера светодиодного светильника – это трудоемкий процесс, который требует специальной подготовки и наличия инструментов. С подобной задачей справятся только опытные и квалифицированные электрики. В штате работают именно такие специалисты, которым по силам выполнить ремонт драйверов LED светильников любого типа и сложности.

Источник

Сборка и настройка драйвера

Монтаж компонентов драйвера производится на макетной плате. Сначала устанавливается микросхема LM393, затем самые маленькие компоненты: конденсаторы, резисторы, диоды. Потом ставятся транзисторы, и в последнюю очередь переменный резистор.

Размещать элементы на плате лучше таким образом, чтобы минимизировать расстояние между соединяемыми выводами и использовать как можно меньше проводов в качестве перемычек.

При соединении важно соблюдать полярность подключения диодов и распиновку транзисторов, которую можно найти в техническом описании на эти компоненты. Также диоды можно проверить с помощью мультиметра в режиме измерения сопротивления: в прямом направлении прибор покажет значение порядка 500-600 Ом

Для питания схемы можно использовать внешний источник постоянного напряжения 5-24 В или аккумуляторы. У батареек 6F22 («крона») и других слишком маленькая емкость, поэтому их применение нецелесообразно при использовании мощных LED.

После сборки нужно подстроить выходной ток. Для этого на выход припаиваются светодиоды, а движок VR1 устанавливается в крайнее нижнее по схеме положение (проверяется мультиметром в режиме «прозвонки»). Далее на вход подаем питающее напряжение, и вращением ручки VR1 добиваемся требуемой яркости свечения.

Срок службы

Как у любого электронного устройства у светодиодного драйвера есть срок службы, который зависит от условий эксплуатации. Фирменные современные светодиоды уже работают до 50-100 тысяч часов, поэтому питание выходит из строя раньше.

Классификация:

ширпотреб до 20.000ч.;
среднее качество до 50.000ч.;
до 70.000ч. источник питания на качественных японских комплектующих.

Этот показатель важен при расчёте окупаемости на долгосрочную перспективу. Для бытового пользования хватает ширпотреба. Хотя скупой платит дважды, и в светодиодных прожекторах и светильниках это отлично работает.

Выводы и полезное видео по теме

Все сложности, с которыми может столкнуться радиолюбитель, подбирающий преобразователь для мощных LED ламп, подробно описаны в видеосюжете:

Ключевые особенности самостоятельного подключения преобразовательного прибора в электросхему:

https://youtube.com/watch?v=FjXnDQOiv4g

Поэтапный инструктаж, описывающий процесс сборки своими руками светодиодного драйвера из подручных средств:

Несмотря на заявленные производителем десятки тысяч часов бесперебойной работы светодиодных ламп, есть множество факторов, существенно снижающих эти показатели.

Для сглаживания всех прыжков тока в электросистеме предназначены драйверы. К их выбору или самостоятельной сборке нужно подходить ответственно после просчета всех необходимых параметров.

Расскажите о том, как подбирали драйвер для работы светодиодной лампочки. Поделитесь своими аргументами и способами стабилизации поставки напряжения диодному прибору освещения. Оставляйте комментарии в находящемся ниже блоке, задавайте вопросы, размещайте фотоснимки по теме статьи.

Что такое драйвер для led-светильников, как подобрать и проверить это устройство?
