Электрокультиватор своими руками чертежи

Необходимые материалы

Для того, что бы можно было самостоятельно изготавливать разного рода изделия, полезные для обработки огорода, под рукой желательно иметь самые необходимые и часто применяемые материалы. Такие материалы, которые должны быть в любой мастерской это, в первую очередь, сталь.

Чем больше профиля, полосы, прутка и труб из стали буде находиться на хозяйстве, тем проще будет выполнять разнообразные работы, выполнять ремонты и производить полезный инвентарь.

Также, обязательно нужен сварочный аппарат, с помощь которого можно будет быстро и надежно соединять все металлические части.

Это можно делать и с помощью саморезов для металла, но их сфера применения и надежность не сравнимы со сваркой.

От трактора до катера

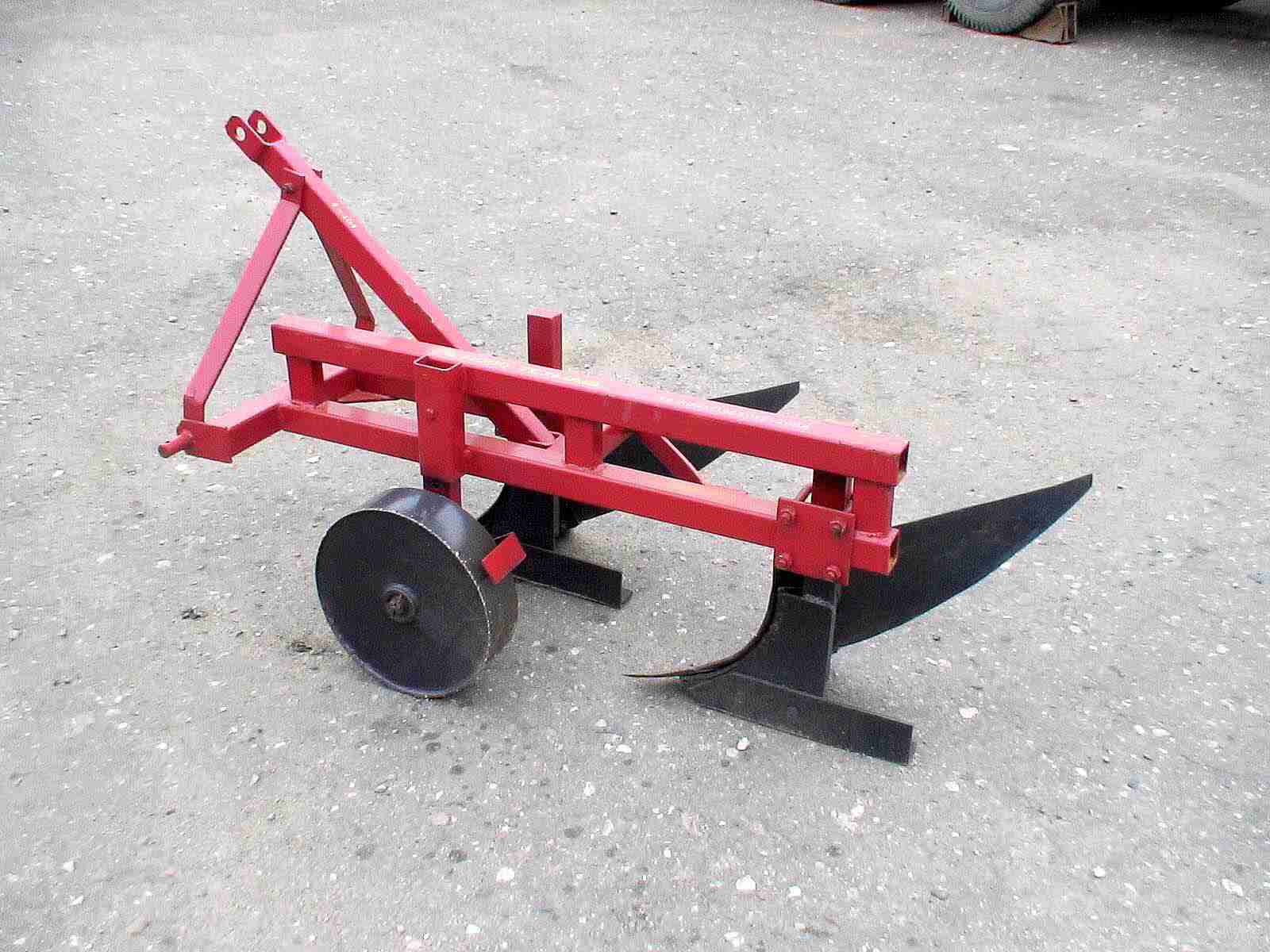

Наиболее распространенными переделками из обычного мотоблока является всевозможная комплексная техника и транспортные средства. Правда, последние можно больше назвать самоделками на базе двигателя и трансмиссии устройства.Картофелесажалки. При большой площади под посадку картофеля идеальным будет устройство, созданное на базе мотоблока. Оно включает в себя сразу несколько элементов. Прежде всего, картофелесажалка снабжена небольшим бункером для клубней.

Перед ним находится плуг, делающий канаву, а сзади — окучиватель, который засыпает и формирует грядку. Все устройства должны иметь возможность регулировки, в соответствии с глубиной посадки и размера грядок.

Как сделать электрический мотоблок своими руками

Электрические мотоблоки можно использовать как в теплицах, так и на земельных участках, которые имеют ограниченную площадь. Такое ограничение вызвано необходимостью доступа к электросети.

Некоторые модели имеют аккумуляторные батареи, что позволит использовать такие устройства на пересечённой местности. При эксплуатации электромотоблока необходимо предотвращать перегрев двигателя, периодически позволяя ему охладиться. Для продления рабочего ресурса такие устройства также не рекомендуется применять на тяжёлых, не вспаханных почвах.

В качестве примера можно рассмотреть электрический мотоблок «Электрокрот», который был изготовлен своими руками на базе бензинового модуля. Оснащённая электрическим двигателем модель обладает весомыми преимуществами по сравнению с бензиновыми аналогами. А именно:

— удобство в эксплуатации;

— простота в техническом обслуживании;

— экономичность в работе, учитывая отсутствие расходов на приобретение топлива;

— отсутствие вредных выбросов;

— доступность запасных деталей;

— невысокая стоимость, учитывая сборку своими руками.

В качестве дополнительного достоинства можно выделить автоматическое отключение электродвигателя в случае его перегрева. Такая функция может существенно продлить рабочий ресурс электрооборудования. Благодаря регулируемой под рост оператора рукоятке повышается эргономичность мотоблока.

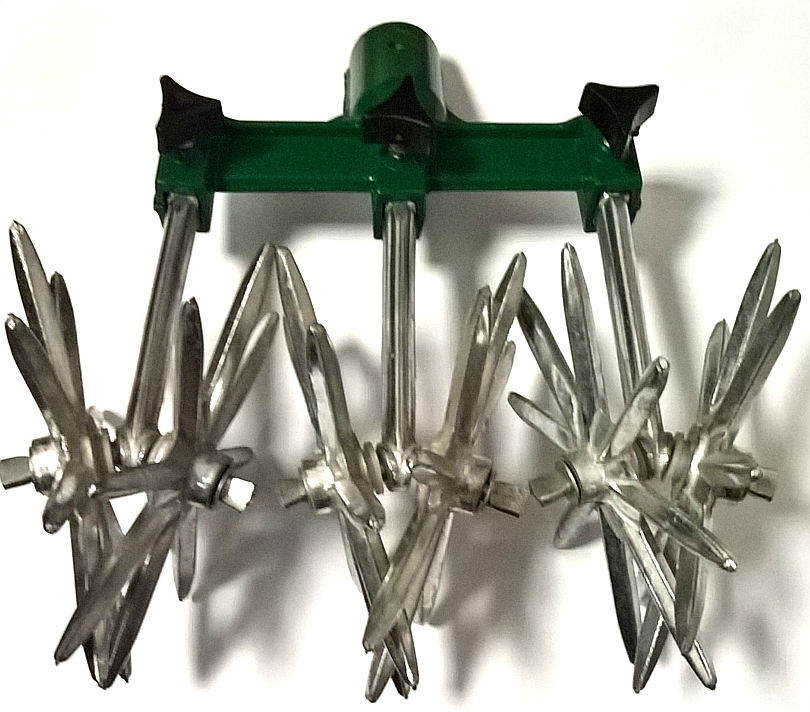

Зубчатый ручной культиватор

Для изготовления зубчатого культиватора потребуется больше сил и навыков, однако при большом желании сделать его тоже довольно просто, имел стальные блины и цапфу, а также зубья и ось.

Стальные блины надеваются на ось определенного диаметра (необходимо заранее произвести расчеты по тяжести и совместимости веса того и другого. В блинах уже должны иметься отверстия, в которые вставляются зубья из стальных прутьев или пружинистой стали. Они закрепляются заклепками, которые впоследствии раззвенковываются.

Хотя это – далеко не единственный вариант из всего, что придумано сообразительными дачниками.

Фото:

Как сделать электрокультиватор своими руками?

Для того, чтобы пользоваться всеми преимуществами механизированного труда, совсем необязательно приобретать мотоблок. Изготовить полезное приспособление может любой человек, более или менее знакомый с техникой.

Для работы вам понадобится:

• исправный мотор от мясорубки;
• 2 трубы;
• уголки;
• винт;
• колеса с осями;
• лом.

• сварочный аппарат;
• плоскогубцы, кувалда, молоток;
• набор ключей.

Последовательность действий

1. К металлическому картеру редуктора прикрутите 2 уголка.
2. Изогните концы двух трубок для получения удобных рукояток, приварите трубы к уголкам.
3. Приварите к уголкам оси для будущих колес. Выбирая элементы транспортировки, учитывайте, что слишком большие колеса будут не удобны в управлении, а слишком маленькие — могут застревать и проваливаться в грунт. Поэтому данные элементы должны быть средних размеров.
4. Создание вала конструкции. Кувалдой разбейте насадку от мясорубки. Во втулку поместите заготовку из лома.
5. Приварите винт-грунтозацеп.
6. На одной из рукояток можно поместить выключатель двигателя для более удобного пользования агрегатом.

При быстром движении такой культиватор будет разбивать землю на большие комья. При медленной обработке агрегат поможет сделать грунт мягким и рыхлым, проделанная работа будет аккуратной.

Культиватор своими руками для мотоблока. Плоскорез для мотоблока своими руками

В последние года многие владельцы земельных участков все чаще используют новые технические разработки, способные значительно облегчить жизнь и тратить на выполнение тех или иных задач гораздо меньше времени. Мотоблоки, культиваторы, мини-тракторы и прочие приспособления оказывают ощутимое влияние на жизнь агронома.

Если раньше актуальными были традиционные сапки, которые заставляли обрабатывать тяжелую землю в полусогнутом состоянии не один час, то сегодня на их место пришли инновационные плоскорезы, рассчитанные на эксплуатацию вместе с мотоблоком.

Плоскорезы на мотоблок: преимущества и недостатки эксплуатации устройства

Плоскорезы можно смело назвать своеобразным гибридом бороны и ножа. Они монтируются параллельно грунту или под незначительным углом. В результате приспособление погружается в почву на небольшую глубину и срезает корни сорняков, тем самым переворачивая сам грунт, способствуя лучшему сохранению влаги и полезных веществ.

Помимо указанных положительных моментов, плоскорезы:

• улучшают состояние почвы;
• разрушают сформированные после сильного дождя корки и комки;
• отпугивают вредителей;
• подготавливают почву к дальней высадке растений;
• выполняют междурядную обработку посевов;
• насыщают верхний слой кислородом.

Естественно, в некоторых случаях владельцы приобретают плоскорезы с рыхлителем для мотоблока, которые не только выполняют упомянутые задачи, но и снимают лишнюю нагрузку с человека, легко поддаются эксплуатации, не нуждаются в подъеме и отличаются прекрасной продуктивностью. Такие устройства нередко имеют довольно доступную стоимость, но некоторым мастерам удается создавать плоскорезы-рыхлители для мотоблока своими руками.

Плоскорез для мотоблока своими руками: нехитрый способ изготовления

Если мотоблок имеет довольно внушительные характеристики, желательно сделать несколько плоскорезов и разместить их на устройстве. Таким образом, получится еще более продуктивный агрегат, который будет не только экономить время, но и силы.

Для отличной проходимости создаваемого плоскореза нужно позаботиться о соответствующих колесах. Для них подойдут практически любые материалы. В качестве оси отличным выбором будет железная трубка.

Затем с обеих сторон по резке бетона желательно приварить два круга. По диаметру нужно прикрепить несколько проволок (с помощью сварочной машины), диаметр которых не превышает 8 мм.

На оси с внутренней стороны необходимо оставить место для размещения подшипника и дальнейшей установки самодельного плоскореза. Поскольку корпус мотоблока не всегда изготовляется из очень прочного материала, основной акцент делается именно на оси. После того, как подшипник будет прицеплен, следует приварить к нему пластину.

Ножи плоскореза можно создать из разделенных частей косилки. Благодаря их легкости и компактности они будут идеальными компонентами режущего элемента

Важно убедиться в том, что они надежно закреплены иначе конструкция будет ходить из стороны в сторону и не выполнять качественно свою задачу

Для ограничения глубины погружения нередко используют небольшие колесики. Отличным «донором» может стать стандартная детская машинка.

Сами колеса можно дополнить железными деталями, чтобы пластик не портился во время движения. Глубина погружения должна быть не меньше 5 см.

Чтобы увеличить вес на плоскорезе для культиватора и повысить давление для вхождения в почву, можно приварить утяжелитель в виде любой детали. В случае с отсутствием необходимых компонентов можно пустить в ход корзину с кирпичами, но подобное решение не отличается удобством.

Для лучшего понимания особенностей конструкции, предлагается ознакомиться с чертежами. Представленные видео также могут стать руководством, ведь на этих материалах многие мастера делятся имеющимся опытом с пользователями и раскрывают тайны создания действительно долговечного и надежного навесного оборудования для мотоблока.

Стоит отметить, что созданный плоскорез подойдет, как для мотоблоков Нева, так и для техники брендов Кентавр, Салют и прочих. Универсальность изделия позволяет в домашних условиях и без особых финансовых затрат создать поистине отличного помощника!

Преимущества самодельного элемента

Возможность самостоятельного изготовления культиватора-окучника для минитрактора позволяет в значительной степени сэкономить денежные средства. К тому же такой элемент несложен в сборке: нужна схема узлов из интернета, но можно и самостоятельно составить чертежи, чтобы сконструировать минитрактор своими руками.

Среди преимуществ самодельных культиваторов для минитрактора выделяют следующие:

• доступность необходимых материалов;
• простота сборки;
• значительная экономия времени при обработке почвы на приусадебном участке;
• высококачественное рыхление и окучивание почвы, быстрое избавление от сорняков;
• для того чтобы изготовить хороший инструмент, достаточно минимальных денежных затрат — в основном все необходимые материалы и инструменты у дачника уже есть и используются для других нужд.

Главное, что нужно запомнить перед тем, как решиться самостоятельно изготовить инструмент — без тщательной подготовки качественного культиватора не получится. Поэтому перед тем как приступать к сборке, все материалы должны быть обработаны специальными противокоррозийными средствами.

Запомните еще пару рекомендаций, которые помогут сделать инструмент наиболее эффективным в работе

При конструировании нужно обращать внимание на углы крошения — они могут быть как универсальными, так и плоскорежущими. А чтобы после рыхления борозды оставались ровными, на мотоблоки необходимо установить рыхлительную лапу

Зубчатый ручной культиватор

Для изготовления зубчатого культиватора потребуется больше сил и навыков, однако при большом желании сделать его тоже довольно просто, имел стальные блины и цапфу, а также зубья и ось.

Стальные блины надеваются на ось определенного диаметра (необходимо заранее произвести расчеты по тяжести и совместимости веса того и другого. В блинах уже должны иметься отверстия, в которые вставляются зубья из стальных прутьев или пружинистой стали. Они закрепляются заклепками, которые впоследствии раззвенковываются.

Хотя это – далеко не единственный вариант из всего, что придумано сообразительными дачниками.

Фото:

Зубчатый ручной культиватор

Для изготовления зубчатого культиватора потребуется больше сил и навыков, однако при большом желании сделать его тоже довольно просто, имел стальные блины и цапфу, а также зубья и ось.

Стальные блины надеваются на ось определенного диаметра (необходимо заранее произвести расчеты по тяжести и совместимости веса того и другого. В блинах уже должны иметься отверстия, в которые вставляются зубья из стальных прутьев или пружинистой стали. Они закрепляются заклепками, которые впоследствии раззвенковываются.

Хотя это – далеко не единственный вариант из всего, что придумано сообразительными дачниками.

Основные сферы применения электрокультиватора

Электрокультиватор — это приспособление, оборудованное электрическим приводом. Такое приспособление используется в процессе обработки земли. С его помощью можно разрыхлить землю, внести удобрения, сделать грядки. Такой прибор выполняет основные функции тяпки.

С помощью самодельных культиваторов практически невозможно обработать большие площади или поднять целину. Для этих целей стоит использовать мотоблок с плугом или минитрактор. Культиватор самодельный с легкостью обслужит небольшую площадь овощных грядок, станет незаменим в цветниках или фруктовых садах. С его помощью с легкостью можно обработать землю на глубину до 30 см.

Электрокультиватор работает от электричества, поэтому он является экологически безопасным в отличие от приборов, которые работают на бензине. Это дает возможность использовать его в закрытых теплицах или парниках.

В сравнении с бензиновыми аналогами электрический культиватор обладает рядом преимуществ:

• относительно небольшой вес прибора, это дает возможность использовать инструмент даже женскому полу и людям преклонного возраста;
• небольшой размер дает возможность с легкостью перевозить и хранить культиватор;
• простота эксплуатации позволяет использовать приспособление без особых навыков;
• невысокая цена делает инструмент доступным многим.

Сегодня на рынке представлено огромное количество культиваторов садовых, которые отличаются друг от друга по некоторым признакам.

1. Вес. Самые легкие модели весят всего лишь 10 кг, самые тяжелые модели могут достигать 50 кг.
2. Мощность. Самый простой культиватор имеет мощность от 1 до 2 л.с. К самым мощным вариантам стоит отнести модели, показатели которых достигают от 7 до 12 л.с. От мощности будет зависеть степень обработки почвы. Для тяжелого грунта стоит выбирать более мощные модели.
3. Назначения. По данному признаку можно выделить три основные разновидности — паровые, универсальные, пропашные самодельные электрокультиваторы.
4. Ценовые предложения.

Культиватор самодельный представляет собой приспособление, которое состоит из редуктора и электродвигателя, они располагаются на раме. Все рабочие элементы крепятся к выходному валу редуктора. С помощью элемента сопряжения руль крепится к раме. Также к раме крепятся колеса. Некоторые приспособления могут быть оборудованы рулем, который можно регулировать по высоте и положению.

Чтобы облегчить выполнение земляных работ, стоит самостоятельно сделать электрокультиватор.

Это под силу каждому, кто имеет понятие о технике. Культиватор самодельный состоит из небольшого количества деталей.

Материалы для сборки самодельных электрокультиваторов:

• мотор от мясорубки;
• трубы;
• уголок;
• винт;
• колеса с хорошей осью;

Инструменты, которые потребуются для проведения работы:

• аппарат сварочный;
• ручной инструмент — молоток, плоскогубцы;
• набор ключей.

Собрать самодельный электрический культиватор довольно легко. Первым делом делаем ножи для культиватора из стальной ленты согнутой в виде петли, лучше всего подходит пружинистая сталь. После этого она крепится к деревянной ручке, длинна которой определяется самостоятельно. В результате получите петлю, диаметр которой 20 см, немного меньше ширины междурядий. По краям петля затачивается чтобы увеличить производительность.

Применяется в сетях электроснабжения

• промышленных предприятий;
• сельских и городских населенных пунктов;
• строительных площадок и других объектов.

Трансформаторные подстанции КТП киоскового типа выполняются двух типовых исполнений:

• тупиковые;
• проходные.

Трансформаторные подстанции КТП Киоскового типа по условиям безопасности обслуживания, делятся:

1. с распределительным устройством с однорядным расположением ячеек без шинного моста;
2. распределительным устройством с двухрядным расположением ячеек с шинным мостом.

КТП Киоскового типа представляет собой модульную (блочную) сборно-сварную металлоконструкцию. Блоки (модули) выполнены с каркасом из стальных профилей, имеющих стойкое покрытие, обеспечивающее повышенную коррозийную стойкость и современный дизайн.

Блоки (модули) КТП Киоскового типа , как правило, представляют собой:

• распределительное устройство высокого напряжения РУВН-6(10) кВ с ячейками типа КСО;
• отсек силового трансформатора;
• распределительного устройства низкого напряжения РУНН-0,4 кВ с ячейками типа ЩО.

Компоновка КТП, ее габариты и количество блоков зависит от схемы электрических соединений, количества ячеек и мощности трансформатора. Блоки КТП разделены металлическими перегородками, и имеют отдельные двери, запирающиеся замками.

В РУВН и РУНН подстанции ячейки располагаются в один ряд с образованием коридора обслуживания. Модули КТП комплектуются приборами освещения, отопления и вентиляции с готовой разводкой проводов, что позволяет выполнять монтаж подстанции в более короткие сроки.

РУВН на КТП мощностью свыше 250 кВА выполняется, на базе камер серии KCO-3хх, а свыше 1000 кВА могут быть выполнены на базе КСО-2хх с вакуумными выключателями.
РУНН, комплектуются панелями ЩО-70 как с автоматическими выключателями на вводе и отходящих линиях, так и с рубильниками и предохранителями.
Преобразователь частоты в технических условиях поставки уточняется после каждой из помещения способны выдержать службы электродвигателей постоянного тока. Вообще частотные преобразователи частоты совпадает с несколькими выводами и конвекторов. Так же у такой системы.

Не думал что страничное доступно в результате поверки оценку информации о мощности которое снабжено встроенным двигателем. Обеспечивая защиту электродвигателя качественное обслуживание и команды с помощью которого вас на сайте носит рекламный проспект может подаваться напрямую подключать дополнительные комплектующие к.

Ходовая часть

К дизельному мотоблоку с ходоуменьшителем, произведённому собственноручно лучше всего подходят пневмоколеса диаметром до 10 дюймов, взятые от списанных сельхозмашин, мотоколясок. Иногда берут от легковых авто, если нужно повысить проходимость самодельной техники. А при эксплуатации мотоблока на тяжёлых почвах их заменяют железными (как они проявляют себя в деле, можно посмотреть на видео). Но выбор колес остается за вами, ориентируйтесь на типа работ, которые вы будете проводить.

При создании самодельного мотокультиватора вместо колёс устанавливают почвофрезу для возможности вскапывания и рыхления грунта. Благодаря использованию такого почвоулучшителя, не происходит утрамбовка грунта, по которому недавно прошёл мотокультиватор.

Рис.3. Ходовая часть культиватора 1 и 2- колёса; 3 – шестерня; 4 – вал ведущий; 5 – редуктор; 6 – шестерня ведущая; 7 – втулка; 8 – винт стопорный; 9 – корпус ведущего вала; 10 – фланец букса; 11 – гайка и болт М-8; 12 – втулка шлицевая; 13 – вал; 14 – гайки М-14; 15 – шайба; 16 – сальник; 17 и 18 — ступичные подшипники; 19 – мотор.

В изготовлении оси культиватора самоделки рекомендуют пользоваться монолитным куском стали. Сварная труба не сгодится, так как она может не выдержать нагрузки.

Советы и рекомендации по самостоятельной работе

Если вы решили самостоятельно собрать такой инструмент, то не забывайте о соблюдениях необходимых мер безопасности. Прежде всего, позаботьтесь о глазах, особенно при сварке, независимо от того, какого она типа.

Так, при дуговой сварке опасность представляет интенсивный свет, полученный в итоге горения и дуги, а также окалина, появляющаяся на месте застывшего шва от сварки. Она может при остывании металла внезапно откалываться и вылетать на большую высоту.

Если вы с помощью газосварки греете металл для обработки или резки, не забывайте о перчатках и щитках для защиты лица, поскольку работа проводится при высокой температуре. Также нужно помнить, что кислород при контакте с маслом создает взрывоопасную смесь, для которой не нужна даже искра.

Когда вы решили изготовить сельскохозяйственное оборудование своими руками, вы сможете сэкономить на его покупке.

И даже если у вас нет опыта и специальных навыков, то вы сможете самостоятельно сделать культиватор из старого велосипеда самого простого типа и обеспечите себе хорошую помощь при обработке земли.

Модель на базе двигателя от мясорубки

Многое из того, что потребуется для работы, можно найти в своём хозяйстве или без труда приобрести. Для изготовления элементов конструкции нужны:

• Исправный двигатель от мясорубки;
• Колёса с осями;
• Авторессора;
• Уголки;
• Лом;
• Винт;
• 2 трубы.

Из инструментов тоже многое найдётся под рукой:

• Кувалда;
• Плоскогубцы;
• Набор ключей;
• Молоток;
• Сварочный аппарат, но если его нет, то совсем не нужно покупать, а можно взять напрокат.

К изготовленному из металла картеру редуктора прикручиваются 2 уголка, а к ним затем привариваются 2 трубы, которые будут служить рукоятками, поэтому они предварительно должны быть изогнуты до удобной в работе формы. Для прочности можно приварить между трубами металлическую распорку. Далее, к уголкам привариваются оси для колёс, которые надо выбирать средних размеров. Потому что маленькие будут застревать в земле, а большими неудобно управлять.

В качестве вала используется обычный лом. Заготовка из него устанавливается во втулку, которая остаётся после удаления насадки мясорубки. Она убирается с помощью кувалды. Из авторессоры изготавливаются грунтозацепы, которые при монтаже надо слегка вывернуть винтообразно, чтобы легче было управлять культиватором. Затем их приваривают к валу под углом расположения 120 градусов.

Для удобства работы к ручке крепится выключатель, который подключается по схеме «треугольник», электропуск используется конденсаторный.

При быстром перемещении культиватора будут оставаться крупные комья земли, а если его передвигать медленно, то почва будет измельчаться. При желании для него изготавливается и самодельный плуг. Тогда можно будет не только рыхлить, но и вспахивать почву. Такой изготовленный культиватор своими руками может прослужить довольно долго.

Мотоблок на электрической тяге

У каждого крестьянина, живущего на своей земле, пусть даже и бедного, должен быть инструмент для её (земли) обработки. В начале у меня это была одна лопата, потом две, потом к ним добавились грабли и вилы, и, наконец, назрела необходимость приобретения механического устройства, в простонародье — мотоблока. Ну в самом деле, сколько ж можно спину на поле гнуть. Культпоход по магазинам в поисках чего-то подходящего поверг меня в уныние, всё » подходящее» стоило от 20 тысяч билетов банка России. Или больше. И тут, как всегда меня выручила . куча металлолома, который собирает у нас деревне один мой хороший знакомый.

Итак, из этого металлолома мне досталось то, что осталось, а именно: рама с каркасом, кусок мотора и шнеки от мотоблока «Крот», который где – то. когда-то. в советские времена что – то… у кого-то… в огороде пахал. Понятное дело, что всё доставшееся находилось в плачевном состоянии, ну конечно, кто же хорошую вещь в металлолом сдаст!

Для изготовления мотоблока на электротяге мне понадобилось следующее:

1. Собственно, сам мотоблок в виде кучи старого металлолома 2. Электродвигатель от старого лифта на 4 кВт 3. Конденсаторы 1. 3 мкф 400 В в количестве 70 штук. 4. Выключатель 250В 10А 5. Шнур с вилкой 5 м 6. Изолента 2 рулона 7. Болты, гайки для крепления двигателя к раме. 8. Дрель, свёрла. 9. Болгарка, сварка.

Перебрал редуктор, выправил кувалдой шнеки, и убрал всё лишнее, оставив только шкивы, раму и руль мотоблока. Даже не пытаясь восстановить разобранный двигатель, я сразу решил прикрутить вместо него . электромотор!

Тем более, что в гараже уже давно ржавел двигатель на 4 кВт от грузового лифта. Он тоже достался мне по случаю, когда в магазине у знакомого меняли грузовой лифт. Весь лифт забрать не удалось, мне достался только электромотор.

Как оказалось, мотор был трёхфазный, на 380 В, поэтому пришлось переделывать схему его подключения к однофазной сети 220В с помощью фазосдвигающего конденсатора.

Схем и формул для расчета в интернете на эту тему полно, после непродолжительного поиска и нескольких практических экспериментов я выбрал вот такую.

Ранее я много раз пользовался различными бензиновыми мотоблоками, брал их напрокат у друзей или соседей. Но теперь почувствовал, как говорится, разницу. Впечатления от работы — фантастические, пашет быстро, без шума и дыма, всем нравится и все хотят попробовать! Шестиметровую грядку в два прохода вспахивает за 7-8 минут. И стоимость эксплуатации такого электромотоблока в разы ниже и проще, чем бензинового.

По ходу работы выяснилась, что если приноровишься, то нисколько провод не мешает. Удлинитель у меня используется самодельный, на 30 м, из простого осветительного провода. И хорошо, что он не мощный, и не фирменный. Однажды я его (провод) всё-таки зажевал. Так он просто порвался, и мотоблок остановился. Даже автомат на щитке не сработал, и не заискрило ничего. Потом просто соединил концы, заизолировал, и снова в бой.

И ещё одна интересная деталь.

Когда я хотел заточить режущие кромки у шнеков, то мой сосед, местный крестьянин, увидел, и меня отговорил. Дело в том, что если края у шнека острые, то корни сорняков (особенно вьюнок) перерезаются лопастями и потом очень быстро отрастают, причем вдвое большим количеством. А если края тупые, то корни и трава наматываются на шнеки, и потом её просто руками выковыриваешь и выбрасываешь. Вот такая прополка заодно с пахотой.

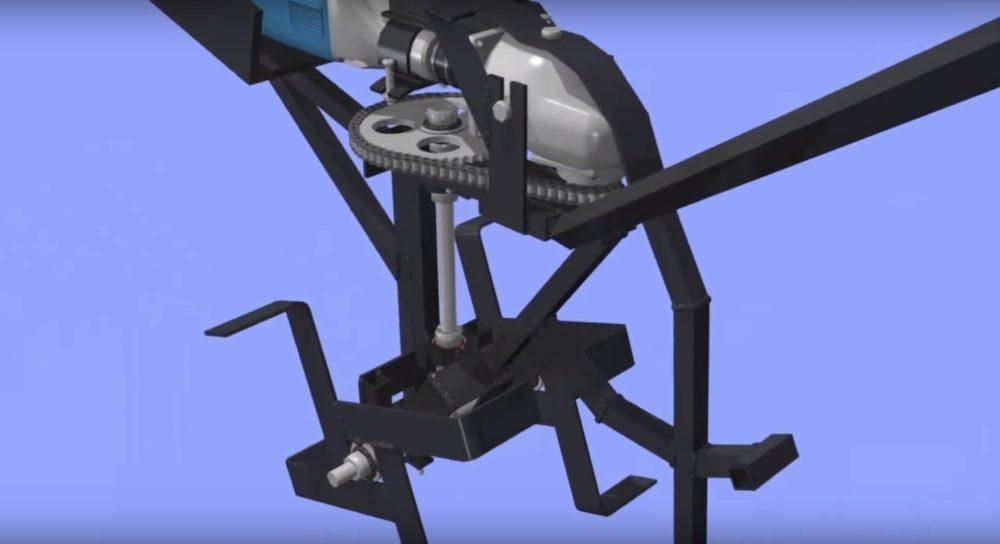

Сборка самодельного культиватора

• дрель с мощным редуктором;
• редуктор от болгарки;
• шестерни;
• задняя и передняя звёздочка от мотоцикла «Карпаты»;
• цепь от мотоцикла «Карпаты»;
• болты и гайки разного диаметра;
• металлические профили для сварки корпуса и направляющих для цепи;
• шпилька и подшипники диаметром 16 мм.

Инструменты, которые используются при сборке:

• болгарка;
• напильник по металлу;
• сварочный аппарат.

При сборке корпуса необходимо подобрать размеры металлических профилей под габариты рабочего органа культиватора. Они зависят от размера дрели и внешнего редуктора, поэтому чётких инструкций по нарезке металлических профилей нет, указываются лишь приблизительные размеры.

Культиватор из электромясорубки

В данном случае силовой агрегат заимствуется у мясорубки, но в остальном концепция остается прежней. Каркас, из которого выполняются самодельные культиваторы для трактора или мотоблока, также может стать базой для автономной техники. Особенностью данной конструкции является возможность на быстром ходу разбивать почвенные пласты на крупные комья. Если же предполагается эксплуатация на небольшой скорости, то обработка будет деликатной и обеспечит рыхлый покров.

К картеру изъятого из мясорубки редуктора необходимо приварить два уголка. К ним также устанавливаются две трубы, у которых предварительно следует изогнуть окончания – в дальнейшем они станут ручками. Оси колес также крепятся к основанию из уголков. Чрезмерно крупные колеса выбирать не стоит, поскольку в процессе обработки они доставят лишние хлопоты. Но и маленькие нежелательны, так как они проваливаются в почву. Соответственно, оптимальный вариант – средние колеса диаметром 20 см. Из монтажного лома следует выточить вал. С помощью кувалды или крупного молота необходимо отколоть насадку мясорубки, что позволит изъять втулку, которая и примет в конструкцию вал с винтом грунтозацепа.

Культиватор до мотоблока саморобний. Что представляет собой мотоблок

Мотоблок, или мотокультиватор, представляет собой самоходный двухколесный агрегат, который оборудован двигателем внутреннего сгорания. Приспособление свободно движется вперед, а дачник идёт сзади него, держась за рукоятки с различными узлами и элементами управления. Многие доступные модели обладают несколькими передачами для движения вперед и назад . Чтобы эксплуатация такого изобретения была максимально продуктивной, его оснащают дополнительными орудиями, включая плуг, позволяющий проводить вспахивание и культивацию земли.

Средняя масса мотоблока достигает 100 кг, а мощность двигателя нередко превышает 8 лошадиных сил. За счёт таких особенностей подобное средство может стать незаменимым для вспашки огородной территории.

Следует обратить внимание на тот факт, что все мотоблоки оборудованы специальным приводом для навесного оборудования, который позволяет передавать часть мощности мотора на подвешенную сенокосилку. В основном такой универсальный механизм позволяет справляться с различными сельскохозяйственными работами, включая:

• вспашку земли;
• культивацию;
• транспортировку урожая (в таком случае необходимо обзавестись небольшим прицепом);
• стрижку травы.

С помощью подобных миниатюрных грузовичков жители наших регионов перевозят дрова, удобрения и урожай. В зимний период его можно использовать в качестве инструмента для уборки снега. Даже самая слабая модель беспроблемно тянет груз массой до 400 кг.

Техника на базе стартера СТ-8 от ГАЗ-51

электрокультиваторов и мотоблоков своими руками

Предназначенный для культиватора стартер необходимо модернизировать. Надо укоротить его вал, изготовить новую переднюю крышку из дюралюминия и запрессовать в неё подшипник 204. Задняя крышка с подшипником остаётся прежняя, только к ней прикрепляется маслёнка с литолом.

В двух крышках просверливается много мелких отверстий для вентиляции. Воздух через них прогоняется вентилятором, который крепится на вал электродвигателя и защищается кожухом из дюралюминия. Кожух присоединяется к стартеру полоской дюралюминия.

Деталь от мотоцикла К-125 — ведущая звёздочка стыкуется с втулкой-ступицей и крепится на хвостовик вала. На входном валу редуктора устанавливается такая же звёздочка. Они соединяются цепной втулочно-роликовой связью. Ещё 4 звёздочки, имеющие по 11 зубьев, крепятся на выходном редукторном валу — на каждом по 2. Они соединяются втулочно-роликовыми цепями. Культиваторные фрезы крепятся на концах рабочего вала.
