Как сделать измельчитель травы своими руками из стиральной машины + фото, видео, чертежи

Содержание

Способы самостоятельного изготовления агрегата
- Вариант #1 — дрель вам в помощь!
- Вариант #2 — для обладателей пылесоса «Тайфун»
- Вариант #3 — траворезка из того, что было под руками
- Вариант #4 — самодельная соломорезка
Немного предостережений о безопасности

Выбор готовой техники во многом зависит от того, какой объём сырья предстоит перемалывать. Ведь молотая трава нужна не только для удобрения почвы. Пригодится она и тем, кто имеет подсобное хозяйство: измельченную зелень добавляют в корм домашнего скота и птицы. С небольшим объёмом работ можно легко справиться при помощи обычной сечки. Так называют треугольную пластину, снабженную прочной и остро заточенной нижней кромкой.

Сечка – элементарный инструмент для измельчения травы. Если объём работ невелик, то бензиновую или электрическую траворезку можно не покупать и не сооружать. Надевайте сечку на черенок и приступайте к работе

Для работы сечку насаживают на длинный черенок. Он позволяет не нагибаться при выполнении работы. Сырьё, которое предстоит порубить, нужно разложить на земле слоем в 10-15 см. Поверхность не должна быть твердой, а слой травы – не слишком большим. Тогда сечка не затупится и не будет пружинить. При ударах сечки сверху вниз трава разрубается на мелкие части.

Если же объём обрабатываемой зелени достаточно велик, нужен солидный агрегат, выбрать который поможет это видео.

Изготовление простого ручного измельчителя травы своими руками

Иногда травы на участке не так много, да и применяют ее только для компоста. Поэтому делать громоздкое электрическое устройство нет необходимости. Поэтому изготавливают ручную дробилку. Этапы работ:

От обычной тяпки отрезают ручку.Места среза тщательно зашлифовывают при помощи болгарки
На держаке отрезают зигзагообразную часть. Крепления приваривают к сечке.Во время сварочных работ соблюдают правила безопасности
При помощи саморезов крепят черенок к держателю.Траву укладывают на ровной поверхности слоем 15 см и резкими движениями рубят ее, перпендикулярно поднося ручной измельчитель

Классификация измельчителей веток

Планируя создание садового читтера, надо обязательно иметь представление о том, с древесными отходами какой толщины придётся иметь дело. Поскольку все измельчители органического мусора можно разделить по мощности электродвигателя и принципу работы ножевого блока, максимальный диаметр древесных обрезков влияет на выбор конструкции, эксплуатационные параметры и технические характеристики агрегата.

По типу используемой силовой установки

В садовых шредерах могут использоваться как электромоторы, так и двигатели внутреннего сгорания. Достоинства первых — простота, компактность, удобство эксплуатации. Тем не менее, с помощью бензинового или дизельного силового агрегата можно создать по-настоящему мобильную установку, а их мощность позволяет перерабатывать ветки толщиной более 10 см.

Измельчители с двигателем внутреннего сгорания имеют высокую мощность и более мобильны, чем электрические агрегаты

При выборе электрического силового агрегата обязательно надо учитывать следующие факторы:

двигатели до 1500 Вт можно использовать при небольших объёмах работ и толщине прутьев не более 2 см;
силовые установки мощностью 3 – 4 кВт являются оптимальным вариантом для загородных участков с небольшим садом. С их помощью можно дробить ветки диаметром до 5 см, чего вполне достаточно для небольшого частного подворья;
электрические асинхронные машины от 6 кВт могут в течение длительного времени перерабатывать на щепу толстые ветки (от 10 до 15 см) и рекомендованы к использованию в больших хозяйствах.

Следует заметить, что мощные электродвигатели требуют подключения к трём фазам. Если же используется обычная двухфазная сеть напряжением 220 В, то лучшим выходом из ситуации является бензиновая или дизельная силовая установка. Её мощности в 5 – 6 л. с. будет достаточно в большинстве случаев.

По конструкции ножевого блока

От конструкции ножевого блока садового шредера зависит диаметр веток, которые можно будет измельчать, и какой размер переработанной щепы будет получен на выходе из агрегата. Например, простейшие устройства могут перерабатывать только тонкие ветки, разрезая их на отрезки от 2 до 10 см, в то время как более сложные устройства способны дробить толстые ветки, перемалывая их в труху или производя отрезки длиной 10 — 15 см.

Конструкция заводских ножей чаще всего представлена в трёх вариантах:

дисково-ножевой блок, который используется для травы и прутьев толщиной не более 2 см;
режущая система фрезерного типа, которая без труда справится с толстыми, до 8 см ветками. Единственное условие — сырье должно быть сухим, иначе фрезы забиваются волокнами древесины и требуют постоянной чистки;
шнековые и турбинно-фрезерные режущие блоки являются наиболее производительными и универсальными — они одинаково легко могут переработать на щепу сырые и сухие ветки довольно крупного размера.

В самодельных конструкциях повторить шнековую или турбинно-фрезерную конструкцию сложно, поэтому умельцы берут за основу одну из следующих схем режущего блока:

двухваловую систему с несколькими ножами;
дисково-ножевой узел;
наборной пакет из дисковых пил или фрез.

Все три варианта доступны к повторению в домашних условиях и требуют минимум затрат, поскольку при их изготовлении используются детали и узлы от старой автомобильной и сельскохозяйственной техники, отрезки уголков, труб и т. д. Что же касается покупных элементов, то без них обойтись не получится. Если в запасе нет электродвигателя, дисковых пил или фрез, а также других деталей, то их придётся купить.

Основные узлы садового измельчителя

Чтобы самостоятельно собрать измельчитель травы и веток (шредер) в домашних условиях, требуется предварительно разобраться с устройством механизма, деталей (смотрите тут), а также принципом его работы. Это поможет правильно собрать оборудование и, при необходимости, вносить в его конструкцию изменения.

Самодельный агрегат, предназначенный для измельчения скошенной травы и спиленных веток толщиной до нескольких сантиметров, имеет следующие основные конструктивные узлы:

• двигатель;

• ножи, установленные на рабочем валу;

• раму (обычно металлическую);

• защитный кожух;

• короб, предназначенный для приема срезанной растительности;

• пусковую систему.

Саму технику можно сделать в стационарном либо передвижном виде. Для создания последнего варианта дополнительно потребуются колеса, а также ручка. Чтобы сделать раму, используют металлические уголки либо готовые каркасы от верстаков. Короба под переработанную растительность изготавливают из пластиковых ведер, жести, мешков. Защитный кожух вокруг ножей должен быть достаточно толстым и прочным, чтобы быстро не износиться от воздействия перемалываемой растительности.

При переработке растительного мусора из отверстия, через которое он подается, могут вылетать измельченные куски. Поэтому горловину накрывают крышкой либо просто тканью, например, мешком.

Работа измельчителя заключается в том, что вращение от вала двигателя передается напрямую ножам либо через цепную/ременную передачу. Изрубленная лезвиями растительность поступает в короб. При этом конечный продукт сразу готов к использованию.

По принципу действия одни самодельные шредеры сопоставимы с мясорубкой (втягивают, а затем перемалывают органику), а другие с кофемолкой.

Разновидности двигателей для сборки самоделок

В качестве привода для самоделок используют электрические и бензиновые двигатели, снятые с неиспользуемой техники. Каждый их этих двух вариантов имеет свои достоинства с недостатками. Модели с двигателем внутреннего сгорания удобнее тем, что при их эксплуатации не нужно наличие питающей электросети поблизости. Но в целом они обходятся дороже и имеют более сложное устройство, чем их аналоги, оснащенные электромотором. Поэтому легче сделать электрическую технику, вдобавок более компактную.

Максимальная толщина срезанных сучьев, которые способен перемолоть измельчитель веток, зависит от мощности установленного на него электродвигателя и характеристик ножей.

• Модели с мотором до 1,5 кВт мощностью способны перемалывать палки до 20 мм диаметром. Они предназначены для работ с низкой степенью интенсивности.

• Если установлен электрический двигатель от 3 до 4 кВт, то такие агрегаты могут измельчить ветки уже толщиной до 40 мм.

• Более мощные электромоторы (свыше 4 кВт) используются, чтобы сделать шредер для дерева диаметром 7-15 см.

Приводом последней категории оснащают технику, если нужно постоянно выполнять большие объемы работ, связанные с переработкой отходов различной толщины.

Для создания самодельного шредера можно воспользоваться электромоторами от болгарки, стиральной машинки, триммера. Они должны быть приспособлены к работе от стационарной сети напряжением 220 В. Чтобы в домашних условиях измельчать материал максимально большей толщины, рекомендуется оснащать шредер электромотором на 1500 об/мин мощностью около 3,5 кВт. Данному параметру у двигателей внутреннего сгорания соответствует 5-6 лошадиных сил.

Двигатель от старой стиральной машины

Правила работы и меры безопасности в эксплуатации самодельного измельчителя травы

Чтобы ваша техника прослужила дольше, в работе с ней придерживайтесь здравого смысла:

не закладывайте слишком много сырья;
не трамбуйте траву в баке;

не перерабатывайте сырую солому или ветки;
не допускайте попадание внутрь бака слишком крупных веток или постороннего сора.

В любом из этих случаев механизм измельчителя может заклинить в тот же момент или же поломка проявится в будущем. Главное же — берегите своё здоровье и жизнь. Работа с электричеством чревата риском. Поэтому следуйте простым рекомендациям:

Не допускайте к работающему или выключенному измельчителю детей.
В процессе работы обязательно надевайте маску и защитные очки. Они уберегут лицо от острых предметов, которые могут вылететь из измельчителя.
Следите за целостностью кабеля и элементов электроцепи. Контролируйте качество работы двигателя.

Конструкция самодельного измельчителя сэкономит ваши деньги. Сделать его не сложно

Но важно помнить о мерах безопасности во время эксплуатации. Тогда измельчитель будет работать качественно и долго

Изготовление простого ручного измельчителя травы своими руками

От обычной тяпки отрезают ручку. Места среза тщательно зашлифовывают при помощи болгарки
На держаке отрезают зигзагообразную часть. Крепления приваривают к сечке. Во время сварочных работ соблюдают правила безопасности
При помощи саморезов крепят черенок к держателю. Траву укладывают на ровной поверхности слоем 15 см и резкими движениями рубят ее, перпендикулярно поднося ручной измельчитель

Способы изготовления молотилки

У самодельного измельчителя травы масса преимуществ. Это не только выгодно, но еще и очень удобно, так как все детали находятся под рукой. Существует несколько способов того, как сделать измельчитель травы своими руками:

Первый способ — использование обычной дрели, а сама молотилка будет работать по принципу блендера. Понадобится сама дрель (мощностью от 620 Вт), ведро железное (размер средний), вал с ножиком, а также стержень длиной в 30 см — 40 см и диаметром в 10 мм — 12 мм. Стержень будет выступать основой конструкции, у него обязательно должна быть резьба в 40 мм, на которую «сядет» лезвие, фиксируемое двумя гайками. Сам нож может быть частью косы или любым другим подходящим лезвием.
Второй способ — дробилка для травы своими руками, изготовить которую можно при помощи старого пылесоса марки «Тайфун». Такой агрегат окажется очень практичным, так как он очень производителен. В нём будет заранее предусмотрена подача полученного сырья через специальное отверстие. От самого пылесоса понадобится только его корпус и любой электродвигатель мощностью в 180 Вт. Остальные детали — те же, что и в первом способе: нож и стержень в 40 мм в качестве крепления. Далее следует вырезать на дне корпуса от пылесоса отверстие для платформы, а снизу прикрепить двигатель. Ножи крепятся при помощи гаек.
Третий способ — использовать старую стиральную машинку. Принцип работы такого измельчителя будет идентичен тому, что сконструирован из старого пылесоса. В данном случае, главным преимуществом будет выступать более крупный объем. Понадобится втулка не менее 50 мм, а сам корпус стиральной машины можно обрезать на свое усмотрение.

Траворезка своими руками с приводом от болгарки

У меня на даче растут берёзы. С деревьев падает листва. Приходится её убирать, сжигать, забивать компостную яму. Листва долго гниёт. Я решил её измельчить. Для этого нужна траворезка. Посмотрел, что мастерят в интернете. Включил мозги и вот, что у меня получилось.

Вам понравился недорогой вариант садового измельчителя? Читайте статью дальше и узнайте, как сделать самоделку из болгарки и металлического бака. Tok2Z действовал так:

Он подумал, чем крутить ножи измельчителя. Выбор невелик — поставить движок от стиральной машины, или купить электромотор. По словам пользователя — двигатель от стиралки слабый, а приобретать трёхфазник, и, переделывать его на одну фазу, не хотелось.
Tok2Z купил на рынке, за 2 тыс. руб., старую болгарку, мощностью 2 кВт и ножи от газонокосилки за 700 руб. Заказал у токаря переходную втулку, потратив еще 500 руб.
Сварил раму, поставил на неё оцинкованный бак от воды. Собрал конструкцию и включил траворезку.

Обороты сумасшедшие. Кинул в бак лопату листьев, а их выдуло! Проверил, куда идёт поток. С краю бака воздух идёт вверх, а посередине засасывает. Вырезал кольцо из оцинковки и установил в центре бака. Бросил листву. Ножи её измельчили как надо, и она вылетела в нижнюю трубу.

Чтобы измельчить траву в совсем мелкую фракцию, пользователь установил перед «выхлопной» трубой уголок.

Траворезка измельчает листья прямо в компостную яму.

Сравните: куча листвы.

Траворезка молотит всё — траву, листву. Иногда, вместе с листвой, попадается проволока. Камешки. Кусочки металла. Камни измельчитель крошит. Железо нет. Приходится выключать, искать мусор и выбрасывать его. Грохот при этом ужасный. Из недостатков — тонкие стенки бака. Пробивает. Буду переделывать. Сделаю бак из листа железа толщиной 1-2 мм.

Как изготовить измельчитель из триммера для дачи своими руками

Разнообразие техники для приусадебных работ позволяет применять инструменты для других целей, изменив конструкцию. Так можно смастерить измельчитель травы своими руками с помощью триммера. Для изготовления потребуется металлический уголок 2*2 см, бочка 20-50 л и косилка. Инструкция по изготовлению:

В бочке из-под масла делают сверху отверстие для загрузки травы и веток.
С одной стороны снизу проделывают выходной отвод для мульчи. К нему приделывают сетку с ячейками 2*5 см. Это позволит удерживать сегменты крупной фракции в измельчителе для последующей обработки.
В днище проделывают центральное отверстие, равное диаметру втулки триммера. Косилку крепят с тыльной стороны к днищу при помощи четырех саморезов.
Из металлического профиля сваривают каркас для установки триммера. При помощи отрезка из оцинкованной стали укрепляют прибор к решетке саморезами.

Чтобы конструкцию было удобно разбирать, при монтаже следует тщательно затягивать гайки, иначе при вибрации плохо затянутые болты могут сорвать резьбу, что усложняет дальнейшую работу.

Отличия от соломорезки

Траворезка и соломорезка во многом похожи и работают по одному принципу. Разница между ними в том, что первая является небольшим бытовым устройством, оптимизированным для измельчения свежескошенной травы, а вторая – мощный агрегат, наиболее эффективно работающий с соломой.

Самыми эффективными модификациями соломорезок являются навесные и прицепные агрегаты, ведь они могут за один раз принимать целый рулон (тюк) спрессованной соломы.

Самыми эффективными траворезками являются небольшие аппараты со сменными ножами различной формы, ведь устанавливая тот или иной режущий инструмент, их можно оптимизировать под самые различные материалы.

1 Типы дробилок для фермерского участка

Перед тем как сделать ту или иную , следует четко определится с типом сырья, которое она будет перерабатывать. Исходный материал имеет разную структуру и степень жесткости, соответственно и оборудование для измельчения будет отличаться рядом особенностей.

Измельчитель веток — незаменимый утилизатор растительных отходов

По данному критерию выделяются:

яблочный пресс;
дробитель винограда;
дробилка для костей;
универсальный измельчитель (например для ).

Конечно, это не весь перечень возможных вариантов. Но, перечисленные механизмы могут перерабатывать большую часть сельскохозяйственной продукции, и очень просты в изготовлении.

1.1
Как сделать измельчитель для травы своими руками?

Электрическое устройство для переработки сена и травяных культур не требует особых навыков. Для его изготовления достаточно подручных материалов. Состоит механизм из бункера для сырья, измельчительного барабана с несколькими ножами, дробительного механизма, специального сита, выпускного канала и электропривода.

Весь процесс изготовления имеет такой вид:

Прежде всего нужно позаботится о электроприводе. В качестве силовой установки подойдет двигатель с мощностью 800 Вт и выше. Более мощные модели будут давать меньшую степень измельчения.
Вторым пунктом идет изготовление барабана. Для стенок измельчительной камеры и ее основы подойдет металл с толщиной 4 мм. Высота барабана должна быть не менее 10 см, ширина минимум 30. В дне измельчителя прорезается отверстие под соединение с приводом.
Дальше идет основа с поддоном и бункер для сырья. Их можно сделать из жести или из металлической оцинкованной бочки.
В качестве режущего органа используется металлические пластины (2 и больше), которые соединяются с диском привода посредством длинных болтов и уплотняющих шайб. Если длина болтов позволяет, можно сделать два уровня ножей, что улучшит измельчение.
Заканчивается самодельная дробилка для сена своими руками выпускным патрубком. Для него лучше всего использовать полимерные трубы от водопровода или канализации. Они не поддаются коррозии и подходят по диаметру.

Прежде чем активно использовать устройство, его нужно внимательно осмотреть, дальше проводится подтягивание всех болтовых креплений и проверка сварочных стыков. Только после этого проводится первый запуск. В качестве проверочного сырья подойдет крупная солома.

Основные узлы измельчителя

Дробилка веток, изготовленная своими руками в основе конструкции, имеет следующие узлы:

Электрический двигатель для того, чтобы придать вращательный момент.
Один или два рабочих вала.
Непосредственно сами рабочие ножи.
В качестве основания служит рама.
Для загрузки веток устанавливается специальный бункер.
Защитой от возможных травм служит кожух.

Дробилка для веток для удобства оснащается парой, либо четырьмя колесами. В период работы двигатель через систему цепей или ремней передает вращение валам с установленными на них рабочими ножами. В приемный короб загружают ветки, листья, гнилую древесину, а рабочие механизмы перемалывают отходы в щепу, которую в последствии можно погрузить в перегнойную яму. Работа конструкции напоминает действие бытовой мясорубки.

Садовый измельчитель своими руками: основные элементы конструкции

Садовый измельчитель, он же шредер или чиппер, существенно облегчает процесс ухода за дачным участком. С его помощью можно легко очистить территорию от веток и травы. Переработанное сырье можно заложить в компостную яму для получения натурального удобрения. Полученную мелкую древесину целесообразно использовать в качестве дров для отопления домика. Измельченная щепа от фруктовых деревьев идеально подходит для копчения мяса.

Шредер для травы и веток поможет справиться с растительным мусором на участке

Конструкция садового шредера достаточно проста. Она состоит из таких основных деталей:

бункера;
привода;
измельчительного механизма;
металлической рамы с защитным кожухом.

Некоторые модели могут быть оборудованы дополнительными элементами:

бункером для измельченного органического мусора;
проталкивателем;
ситом для регулирования фракции щепы.

Принцип работы любого измельчителя такой же, как у мясорубки и заключается в следующем. При включении шредера в работу начинает запускаться двигатель, который приводит в действие рабочий вал, оснащенный режущим механизмом. В это время садовый мусор попадает в приемную воронку и с помощью режущего устройства измельчается до состояния мелкой щепы.

Щепа из измельченных веток может использоваться в качестве компоста для растений

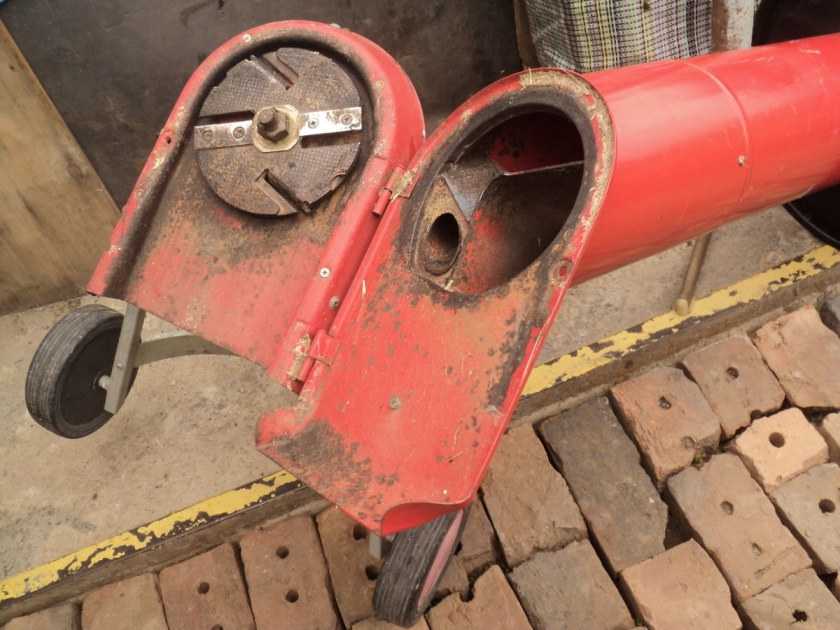

Измельчительный механизм

Перед тем как приступить к созданию самодельного шредера, необходимо четко определиться с видом отходов, которые он будет перерабатывать. Это напрямую зависит от его конструктивных особенностей и рабочих характеристик. Садовые измельчители классифицируются по трем основным параметрам: типу и мощности двигателя и виду измельчительного механизма.

Существуют следующие варианты измельчительного механизма:

фрезерный, для переработки твердой древесины;
ножевой универсальный;
валковый, для перемалывания тонких веток деревьев и кустарников;
с вращающимися турбинами для измельчения толстых веток;
молотковый, для утилизации тонких веток;
триммерный, основанный на использовании лески, для мягкого мусора.

При самостоятельной сборке измельчителя отдается предпочтение ножевой системе или наборной из дисковых пил. Можно выполнить двухвалковую конструкцию, при которой два-три ножа устанавливаются на массивном диске и вращаются друг другу навстречу.

Различные типы измельчительного механизма: 1 — молотковый, 2 — фрезерный, 3 — ножевой фрезерно-турбинный, 4 — ножевой дисковый

Тип и мощность двигателя

Шредер может быть оснащен электрическим или бензиновым двигателем. У каждого из них есть свои важные достоинства и некоторые недостатки. Измельчитель садовый, работающий на бензине, более мобильный. Его работа не зависит от источника электропитания. Он способен перерабатывать более толстые крупные ветки. Однако такие чипперы более громоздкие и тяжелые. К тому же они выделяют в атмосферу вредные вещества в процессе своей деятельности.

Измельчители с электродвигателем более легкие и удобные в эксплуатации. Однако они уступают по показателю мощности и зависят от энергоресурса.

Возможность перерабатывать определенный вид садового мусора зависит от мощности двигателя. Для маленьких объемов отходов, где диаметр веток не превышает 20 мм, достаточно двигателя мощностью 1,5 кВт. Если необходимо перемалывать ветки толщиной 20-40 мм, то тогда целесообразно использовать двигатель мощностью не менее 3,5-4 кВт. Справиться с крупной древесиной 100-150 мм в диаметре смогут измельчители, оснащенные двигателем мощностью 6 кВт.

Шредер с высокой производительностью способен перемалывать ветки диаметром до 100 мм

Следующей особенностью конструкции шредеров является тип привода. Эту функцию может выполнять цепь, ремень или сам вал двигателя, на котором осуществляется фиксация ножевого механизма.

Что за аппарат, сфера назначения

Как только землю согревают первые лучи весеннего солнышка, огородники выходят на бой с лишней растительностью на своем участке, мешающей развитию полезных культур.

Но прополка, прореживание, уборка сухой листвы и травы заканчивается захламлением участка мусором, который не только портит внешний вид ландшафтного дизайна, но и способен вызывать многочисленные заболевания растений.

Что же делать в такой ситуации? Оставлять мусор недопустимо, а сжигать – рискованное дело по причине введений запрета поджога травы в городской черте согласно новому российскому законодательству.

Вывозить мусор за свой счет нерентабельно, да и жаль терять сырье для столь ценного компоста. И здесь становится просто незаменимым такой агрегат, как измельчитель, который одновременно решит все проблемные вопросы.

Садовый измельчитель травы – это новое слово в сельскохозяйственной технике, позволяющей заметно облегчить работу на земельном участке и забыть о головной боли по поводу избавления от ненужной травы. Представляющий собой емкость с рядом лезвий и мощным мотором, данный агрегат способен измельчить любую травы в считанные секунды.

Сорняки, колючки, сухостой, листва и прочий мусор перерабатываются в мелкий компост, который уже не занимает много места, а складируется для дальнейшего его использования в качестве удобрения грядок.

В случае, если у вас нет необходимости удобрения участка, не составит труда упаковать излишки компоста в пакеты и вывезти со своей территории, что было просто невозможным с теми кучами растительного хлама, которыми были сорняки до переработки.

Если под переработку попадают щепы, то они нередко используются и в качестве топлива. Древесная щепа, переработанная посредством измельчителя, формируется в пеллеты и становится прекрасным видом печного топлива, заменяющим дрова и уголь. При желании формировать пеллеты можно и в домашних условиях.

Таким образом, плюсов от покупки шредера множество, именно поэтому он завоевал мировую популярность и становится все более востребованным в нашей стране, не только в крупных фермерских хозяйствах, но и в частных землевладениях.

Как самостоятельно собрать режущий элемент

Для изготовления фрезерного ножа вам понадобятся:

дисковые пилы (10-12 шт.). Их количество может отличаться от указанного, как в меньшую, так и в большую сторону. Чем больше установлено дисков, тем более мелкая щепа получится на выходе;
штанга резьбовая М20;
подшипники (внутренний Ø 20 мм);
плотный мягкий пластик для изготовления шайб-прокладок;
шайбы и гайки для крепежа.

На шпильку (её диаметр 20 мм совпадает с отверстием пил) надеть диск.
Между соседними дисками следует установить вырезанную из пластика шайбу. Она необходима, чтобы режущие кромки соседних пил (они шире, чем полотно диска) не цеплялись одна о другую.
Крайние диски фиксируют шайбами и гайками. В результате у вас получится вал, с расположенными на нём дисковыми пилами. Осталось установить штангу с пилами на раму, при помощи подшипников, втулок и хомутов.

Составление проекта

К примеру, мы определили, что под производственные задачи подходит двухвальный шредер с низкой частотой вращения роторов.

Его проект обязательно включает в себя:

выбор двигателя по мощности;
расчет передаточного числа редуктора и выбор заводской модели;
определение диаметра и длины роторов (по размерам загрузочного окна);
расчет валов на прочность;
выбор подшипниковых опор.

Для этого понадобится учебник «Детали машин» для ВУЗов. Также придется заглянуть в ГОСТы по резьбовым соединениям, справочники по редукторам, подшипникам, муфтам и другим сборочным единицам.

Это нужно учитывать, когда назначаешь размеры канавки.

После расчетов необходимо выполнить компоновку узлов на миллиметровой бумаге или в редакторе типа AutoCAD, определить размеры корпусных деталей и станины.

Чертежи, размеры и схемы измельчителей травы

Прежде чем изготовить любую конструкцию, создают эскиз. Садовый электрический измельчитель травы, изготовленный своими руками, делают по чертежу. Корпус выполняют из газового баллона, 50-литровой бочки или 20-литрового ведра. Сверху закрывают крышкой. Для вращения вала с ножами применяют двигатели от стиральных машин, пылесосов, насосов и другой бытовой электротехники.

Электропривод вращает крестообразные ножи, которые изготавливают из дисковой пилы

Основным элементом измельчителей являются ножи. От типа их и расположения зависит размер готовой мульчи. Крестообразный крепеж измельчителей позволяет получать более мелкую фракцию травы или соломы.

Ножи вращаются в вертикальной плоскости, если снизу изготовлено отверстие, процесс переработки будет беспрерывным

На этапе составления чертежа учитывают мощность двигателя, размер втулки для вала

Чтобы сделать правильный выбор, обращают внимание на параметры вращения:

устройство в 1,5 кВт справится с соломой, мелкой травой и ветками до 2 см;
3-4 кВт позволит делать мульчу из веток диаметром 4 см;
двигатели от 6 кВт применяют в фермерских хозяйствах для переработки большого количества отходов.

Если мастер решил соорудить бензиновый измельчитель травы, двигатель выбирают мощностью от 5 кВт Чаще всего в конструкциях применяют дисковые или фрезерные ножи. Диски измельчают сырую траву и тонкие веточки. Фрезерные ножи могут перерабатывать хворост толщиной до 8 см.

Фрезерно-турбинные типы ножей измельчают даже очень толстые свежие ветки

Описание и назначение

Траворезка — необходимый в домашнем хозяйстве агрегат. С помощью него можно измельчить не только траву, но и зеленые ветви, стебли молодой кукурузы, клевер, люцерну, ботву овощей. Измельчитель минимизирует ручной труд, быстро и качественно переработает зелень и солому.

Измельченная трава нашла широкое применение в хозяйстве:

Травяной компост. Изготовление такого удобрения доступно любому садоводу, при этом оно богато всеми необходимыми для полноценного роста растений микроэлементами.
Мульчирование почвы. Для повышение плодородия почвы можно покрыть ее травяной мульчей сразу после скашивания.
Корм для скота. Измельченная трава идет в пищу как в свежем виде, так и в виде сена.

Существует три вида измельчителей, сделанных своими руками:

Ручная траворезка. Такой самодельный измельчитель подойдет, при небольшом объеме травы. В качестве основы подойдет обычная сечка — треугольная пластина с остро заточенным нижним краем. Ее насаживают на черенок и резкими движениями рубят предварительно разложенную на земле траву.
Бензиновая траворезка. Установка не зависит от электричества, за счет чего может работать в любом месте участка. Ее мощности хватает для переработки как травы, так и больших веток.
Электрическая траворезка. Она отличается от бензиновой облегченным весом и компактным размером.

Если требуется переработка небольшого количества сырья, то будет достаточно мощности до 1,5 кВт. Для долгих и трудоемких работ потребуется мотор большей мощности.

Сборка готовых узлов

Порядок изготовления:

Нужно собрать все пилы на валу. Между каждой проложить по шайбе и укрепить режущие элементы с двух сторон гайками.
Напрессовать подшипники.
Укрепить на концах маховик и шкив.
В нескольких миллиметрах от набора пил укрепить контрнож.
Установить двигатель и передаточный механизм.
Натянуть ремень.

Контрнож устанавливать на раму лучше с помощью болтов, а не сварки, делая при этом овальные отверстия. Это нужно для регулирования расстояния между пилами и плитой. Так можно менять размер фракции готовой щепы.

При завершении монтажа всех необходимых элементов нужно сделать защитный кожух. Для него можно брать тонкий листовой метал. Размеры кожуха могут быть разными. Главное, чтобы работать было удобно и безопасно. Подключать электродвигатель к сети стоит через автомат в 25 А.

Чтобы конструкция была ремонтопригодной, корпус не стоит делать сварным.

Лучше выполнить болтовое соединение.

Тогда измельчитель можно будет в любой момент разобрать для переточки или замены ножей.

Одна из частых проблем вращающихся механизмов – повышенная вибрация.

Другая причина появления вибрации – дисбаланс (неуравновешенность) роторов. Для ее устранения нужно провести балансировку.

Можно использовать готовые подшипниковые узлы самоустанавливающейся конструкции.

Они «прощают» ошибки в соосности отверстий, при которых обычные радиальные подшипники будут перекашиваться и перегреваться.

Кроме того, размеры их корпусов часто не позволяют соблюсти требуемое межосевое расстояние между роторами.

Чтобы избежать несоосности, в качестве букс используют боковины корпуса дробилки. Посадочные отверстия растачивают в станке с четырехкулачковым шпинделем, сложив детали вместе.

Если изготовить корпус с соосными отверстиями не выйдет, можно подобрать подходящие по грузоподъемности двухрядные сферические подшипники.

Виды двигателей

Самодельный измельчитель веток имеет одну принципиальную конструкцию. Различие может быть по мощности электромотора. Для более мощных устройств применяется бензиновый двигатель, с его помощью можно измельчать деревья со стволами диаметром более 100 мм. Бензиновые отличаются мобильностью за счет своей самостоятельности и независимости от источников питания.

Электрические приводы для садового измельчителя веток разделяют на три основных вида по значению мощности:

Для переработки мусора на небольших территориях применяют двигатель рабочей мощностью до 1,5 кВт, он способен перемолоть ветки диаметром до 2 см.
При измельчении веток до 4 см, на приусадебном участке используют привод мощностью до 4 кВт.
Значение 6 кВт и более применяют при работе по уборке отходов древесины на больших территориях.

Крутящий момент передается при помощи цепной или ременной передачи, либо установкой ножей шредера на сам вал двигателя.

Измельчитель из подручных средств

Для устройства простейшего измельчителя травы для кур потребуются:

Металлическое ведро объемом 12-15 л;
Дрель (желательно двухрежимная);
Металлическое полотно для изготовления ножа.

Принцип работы:

В емкость закладывают растительное сырье;
Крепят к дрели нож;
Опускают инструмент в емкость, включают дрель и приступают к процессу измельчения травы.

Для того чтобы растения не наматывались на лезвие, его нужно правильно заточить. Требуется односторонняя заточка металлической пластины.

Именно этой, обработанной стороной, она (пластина) должна быть направлена вниз, ко дну емкости с кормами. В таком положении ножа трава будет легко разрезаться и под воздействием центробежной силы отбрасываться к стенкам емкости.

Измельчитель сочных кормов лучше оснастить лезвием, изготовленным в виде удлиненного ромба, все ребра которого остро заточены. Эта рекомендация вызвана тем, что свежесорванные растения с толстыми стеблями сложнее перемалывать стандартным ножевым полотном.

Как соорудить измельчитель травы из старой стиральной машины

Содержание

Изготовление простого ручного измельчителя травы своими руками

Рекомендации по изготовлению
