Лодочный электромотор своими руками

В свое время, когда жил еще царь Хаммурами, он утверждал, что время, проведенное на рыбалке, в учет общего времени жизни не входит. Об этом утверждают и многие граждане, которые любят проводить часть своего свободного времени на рыбалке.

Как правило, большая часть рыболовов владеют лодкой. Многие лодки, особенно современные, укомплектованы бензиновыми двигателями. Да и лодка без мотора, особенно если приходится рыбачить на водных просторах большого озера становится обузой, которая требует огромных затрат, сил и энергии для передвижения. И здесь обязательно нужен мотор: бензиновый или электрический – без разницы.

И все же, особое внимание следует уделить электрическому мотору, потому что:

электрические не требуют для своей работы ни масла, ни бензина, а значит, нет выхлопных газов, что не наносит вреда природе;
электромоторы меньше по размерам, имеют меньший вес и не занимают много места. Особенно это актуально, если рыбачить приходится далеко, и каждый килограмм лишнего веса всегда ощущается;
они намного выгоднее бензиновых собратьев в экономическом плане;
современные конструкции собраны на современных деталях, разработанных по современным технологиям, поэтому при минимальном весе обладают максимальной мощностью.

Но эти утверждения имеют место в том случае, если владелец лодки уже имеет электромотор и ощутил подобные преимущества в полной мере. А что же делать, если его нет? Значит, его нужно сделать самому.

Механизм подъема крыльчатки над водой

Чтобы создать механизм подъема крыльчатки в лодке, следует приварить металлическую трубу к струбцинам. На этой трубе должна быть прикреплена база в виде каркаса усеченной пирамиды, которая направлена меньшим основанием в сторону воды. Вверху базы находится станина для подшипника, а внизу приваривают трубку. Через трубку и подшипник следует пропустить вал.

В его качестве применяют проволоку или трубку, диаметр должен быть поменьше, чтобы она не была тяжелой. Лучше всего подойдет трубка:

она обеспечивается подшипниками вверху и внизу;
трение будет меньшим;
будет отсутствовать вибрация вала в корпусе трубы.

Из чего можно сделать лодочный мотор?

Лодочный мотор можно изготовить из многих механизмов, которые пылятся в сарае или в гараже и по назначению не применяются.

Часто бывает так, что техника выходит из строя, а чтобы её починить требуется потратить более половины стоимости нового устройства. Намного проще в этом случае приобрести новый прибор, а старый отложить и использовать его в качестве источника запчастей и различных болтиков-гаечек. Именно из таких устройств и можно изготовить лодочный мотор.

Если в наличии таких приборов нет, то можно недорого приобрести такой механизм на вторичном рынке. Главное, чтобы в таких устройствах был исправен двигатель.

Лодочный мотор из триммера

Минимально изменив конструкцию триммера можно устроить отличный тяговый агрегат для лодки любой конструкции. Двигатель и трансмиссия в таком приборе уже есть, достаточно изготовить крепление для лодки, а вместо бобины с леской или диска установить гребной винт.

Прежде чем изготавливать лодочный мотор из триммера, следует понимать, что мощность таких устройств очень мала, и передвигаться против сильного течения вряд ли удастся.

Триммер в качестве лодочного мотора идеально подойдёт при использовании на озере или пруду.

К недостаткам использования данного прибора следует отнести высокий уровень шума. Кроме того, при небольшой скорости движения придётся дышать абсолютно всеми продуктами «жизнедеятельности» этой системы.

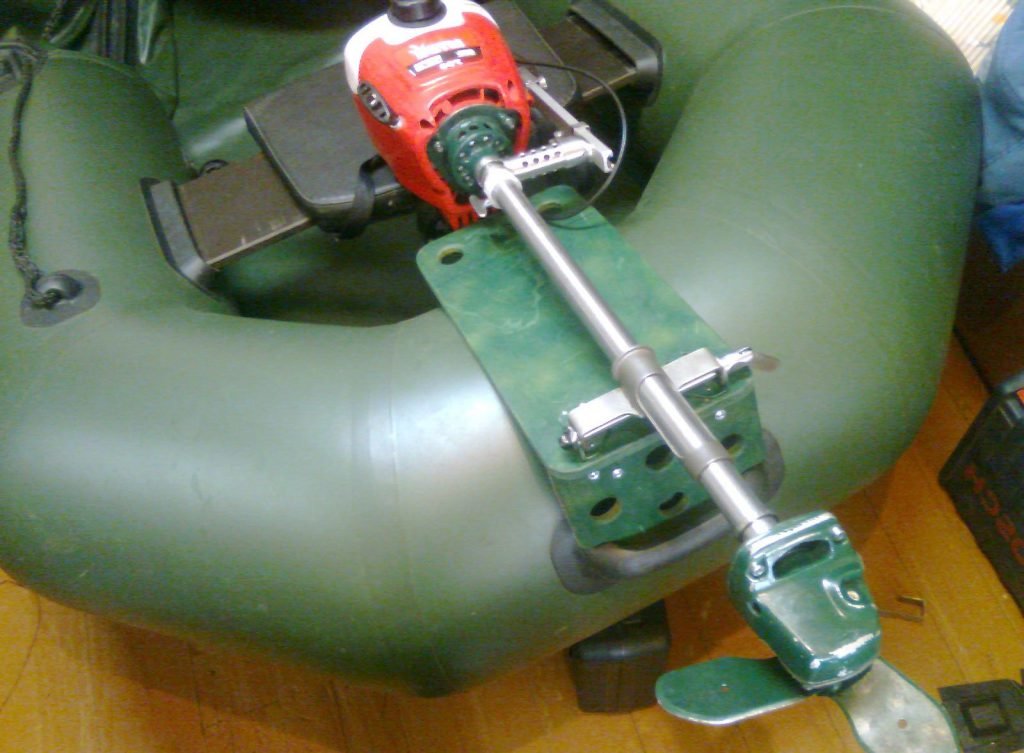

Лодочный мотор из шуруповёрта

Отличными показателями в плане производства шума и экологичности обладают лодочные моторы на электрической тяге. Можно изготовить мотор для лодки из шуруповёрта, но мощность устройства не должна быть менее 300 Вт. Для передачи крутящего момента к винту, который расположен под водой, можно использовать гибкий вал от триммера.

В качестве гребного винта используется небольшой алюминиевый винт от автомобильного вентилятора, а для обеспечения продолжительного времени работы такого устройства применяются автомобильные аккумуляторы ёмкостью 60 А/ч.

Недостатками таких конструкций является необходимость возить с собой полностью заряженный автомобильный аккумулятор. Масса такой детали составляет более 20 кг. К недостаткам можно отнести ограниченность хода такого мотора, после разрядки аккумулятора возникнет необходимость снова вручную приводить лодку в движение.

Лодочный мотор из мотоблока

Самым мощным из самодельных лодочных моторов считается устройство изготовленное из мотоблока. Техника для обработки приусадебного участка оснащается выносливыми и долговечными четырёхтактными двигателями внутреннего сгорания, которые, будучи установлены на плавсредство,

позволят ему развивать приличную скорость как по течению, так и против него. Такие двигатели имеют значительную массу и, обычно, не используются на лодках ПВХ.

Наиболее простой способ установки лодочного мотора такой конструкции заключается в минимальных переделках основной конструкции. Достаточно прикрепить к корпусу лодки мотоблок, и установить вместо фрез алюминиевые лопасти. Лопасти должны быть расположены в одной плоскости с валом, который в данном случае располагается перпендикулярно движению плавсредства Лопасти имеют вид прямоугольных пластин, которые нижней половиной должны быть опущены в воду, а верхняя часть свободно перемещаться по воздуху. Такое устройство гребного колеса, позволит перемещаться с высокой скоростью даже в местах, где глубина не превышает полуметра. Отлично справляется лодочный двигатель изготовленный из мотоблока с быстрым течением.

Другие варианты

Изготовить самодельный двигатель можно не только используя триммеры и шуруповёрты за основу. Если есть желание сконструировать лодочный мотор самостоятельно и есть значительный запас времени и средств, то в качестве силового агрегата можно использовать любое техническое устройство оснащённое двигателем внутреннего сгорания или приводимое в движение с помощью электродвигателя.

Многие мастера ставят на лодку двигатели от мотоциклов. В этом случае удаётся регулировать обороты гребного винта с помощью переключения коробки передач. Мощные 12-вольтовые двигатели, которые используются в различных механизмах, могут успешно применяться в качестве лодочных двигателей.

Как сделать мотор для лодки из триммера: способы и советы

Наличие лодки делает отдых или рыбалку на любом водоеме, будь то река, озеро или даже море, более приятным и увлекательным событием. Несмотря на то что многие виды надувных плавсредств, часто применяющихся отдыхающими на пресноводных водоемах, оснащены лишь веслами, при желании можно самостоятельно изготовить мотор для лодки из триммера. Большинство современных триммеров, использующихся для подстригания газонов, являются прекрасной основой для изготовления самодельного мотора для надувной лодки, отличающейся сравнительно небольшим весом. Учитывая механизм работы триммера, основой задачей для любого человека, желающего изготовить из него мотор для лодки, является преобразование нижней насадки, предназначенной для скашивания травы, в полноценный винт с лопастями.

Любой современный триммер имеет почти все необходимые части для превращения его в мотор для лодки, в том числе достаточно мощный двигатель и штангу, включающую вал, передающий кручение. Таким образом, для преобразования триммера в полноценный лодочный мотор его необходимо оснастить винтом с лопастями, подвесом на транец и, конечно же, заменить рукоять управления. Для изготовления самодельного мотора для лодки вполне достаточно будет триммера с двухтактным двигателем, заявленная мощность которого составляет не менее 700 Вт. Такие триммеры компактны и их вес обычно не превышает 5 кг. Если нужен более мощный мотор для лодки, лучше взять за основу четырехтактный триммер. Кроме того, вторым важным моментом в деле преобразования триммера в мотор для надувной лодки является крепеж защитной конструкции, которая не допустит повреждения лопастей при касании ими дна или зацепки различного мусора и водорослей.

Итак, начинать превращение триммера в полноценный мотор для надувной лодки стоит с замены нижней насадки для кошения травы на лопасти, а также изогнутой штанги, так как это самый сложный момент. В первую очередь следует снять с триммера бобину с леской и открутить имеющуюся на штанге гайку, которая понадобится в дальнейшей работе. Далее следует гайку аккуратно разрезать пилой по металлу, чтобы получилось две, но меньшего размера. После этого нужно аккуратно снять и вынуть пластмассовую кнопку газа. Учитывая, что, как правило, на конце штанге установлен подшипник скольжения, а не роликовый, его нужно будет вырезать, причем максимально аккуратно. Подшипник скольжения представлен обычной бронзовой втулкой. Перед тем как проводить эту манипуляцию, следует вынуть из основной трубы-штанги, имеющийся в ней гибкий и дейдвудный валы. В последнюю очередь из трубы-штанги нужно аккуратно удалить пластмассовый протектор.

После того как все необходимые элементы будут аккуратно извлечены из «родимой» изогнутой штанги, следует подобрать дюралевую прямую трубку, которая заменит ее. В новую прямую штангу аккуратно впрессовывается бронзовая втулка, а далее устанавливается гибкий вал и пластиковый протектор. Далее нужно изготовить винт из обычной полоски дюраля, толщина которого должна быть не менее 2 мм. Размер дюралевого листа должен составлять 100Х30 см. Далее на бумагу наносится чертеж будущего винта, причем в его центре нужно сделать округлое отверстие, соответствующее диаметру вала. Готовое лекало следует переместить на лист дюраля и вырезать по нему винт. Готовый винт нужно положить на любую ровную горизонтальную поверхность и аккуратно загнуть каждую из 2-х лопастей под изгибом вверх. Лучше всего загибать лопасть примерно на 10 мм. Если дюралевый винт плохо гнется его нужно прогреть и отогнуть края лопастей пассатижами.

На новую штангу, с установленными в ней всеми необходимыми элементами, надевается штатная гайка, на которую фиксируется винт. С внешней стороны винт фиксируется второй штатной гайкой. Чтобы улучшить внешний вид винта, следует прикрыть штатную гайку конусной резинкой, которую можно приобрести в любом автомагазине. Далее вместо удаленной ранее накладки с включателем газа следует установить обычный переключатель скоростей для велосипеда. Затем нужно сделать кольцевую насадку, которая будет прикрывать винт, не давая ему повреждаться о камни или накручивать водоросли. Насадка представляет собой длинный лист металлический лист, ширина которого должна составлять около 15 см, согнутый в круг и зафиксированный болтами, с отходящими от него крепежными элементами. Крепится защитная насадка хомутами непосредственно к штанге. Мотор триммер в последнюю очередь фиксируется на лодочный транец струбциной.

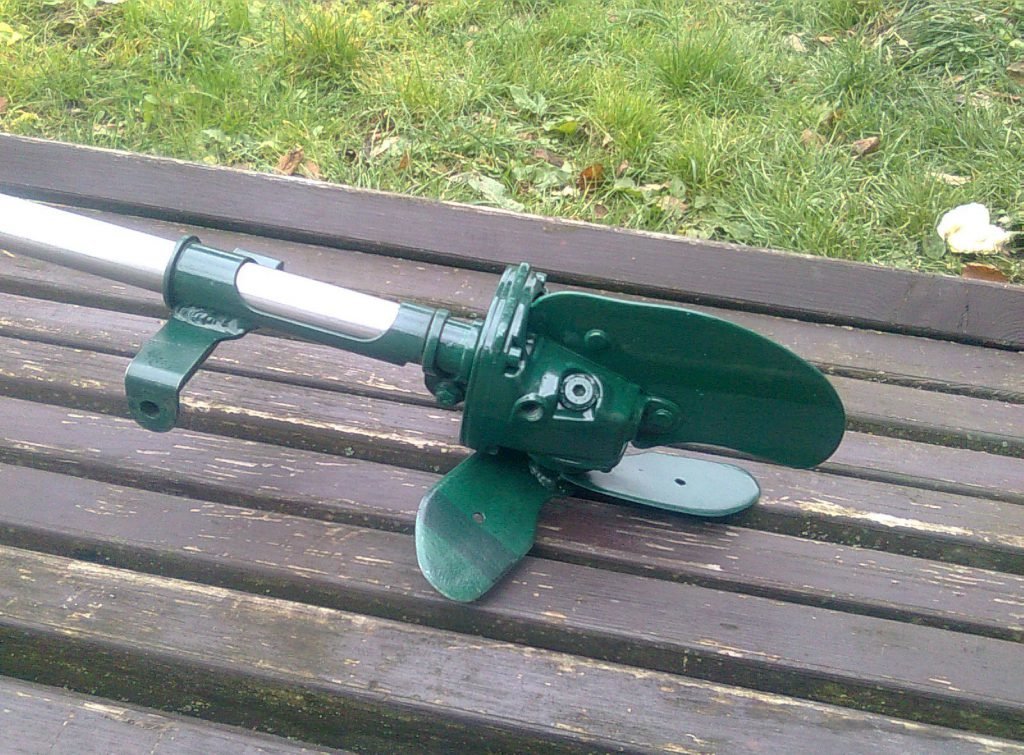

Редукторы и пропеллер: техника установки и изготовления

С обеих сторон вала нужно установить редукторы. Их советуют устанавливать своими руками в зависимости от вида самого электромотора, чтобы правильно подобрать количество оптимальных оборотов, однако это очень сложно и долго.

Можно взять редуктор от старой техники или приобрести новый в магазине. Главное условие для него – передающее число не должно быть большим, желательно, чтобы он был способен понижать количество оборотов в пять раз. Ряд специалистов полагают, что это мало и будет недостаточно для того, чтобы лодка могла развивать нормальную скорость, но это вовсе не так.

Нижняя часть трубы оснащается редуктором от старой болгарки и добавляется крыльчаткой. Пропеллер можно взять готовый от старых устройств, например, им может послужить старый кулер от компьютера, но эта крыльчатка не сможет обеспечить водяной поток для быстрого движения лодки.

А своими руками его можно сделать на основе листов металла, это делается так:

вырежьте из жестяного листа квадрат со стороной в 30 см и просверлите в нем 4 отверстия от центра каждой из сторон к месту диагонального пересечения;
между прорезями должно оставаться расстояние по 5 см;
края «лепестков» нужно округлить и развернуть каждую лопасть на 30 градусов от оси;
при использовании редуктора от болгарки сделайте отверстие в центральной части и закрепите его на валу фиксирующей гайкой;
соедините верхний редуктор с дрелью. Будет отлично, если вал редуктора можно зажать в его головке. Тогда вал можно зажать и закрепить дрель к базе хомутами.

Если конструкция не соответствует размеру дрели, для соединения редуктора и электромотора применяют трубку, которую надевают на вал редуктора. Чтобы вал внутри не вращался, его нужно зафиксировать: сделать сквозь трубку сквозное отверстие и закрепить шпилькой.

Итак, наш лодочный электромотор почти готов к работе, осталось его только испытать. Для этого не нужно его сразу же ставить на лодку и включать ее. Сперва крыльчатку опускают в любую емкость, наполненную водой, а затем включают сам мотор. Вы должны руками ощутить создаваемый поток и проверить его работу, переключая разные режимы. Если вы чувствуете движение, то можно мотор, сделанный своими руками ставить на лодку и применять уже в водоеме. Во время тестовых работ мотор должен работать в обычном режиме и создавать нужный шумовой фон.

Однако такая конструкция самодельного электромотора для лодки имеет следующие недостатки:

мотор нельзя повернуть относительно вертикальной оси, поэтому при управлении лодкой придется использовать весла, а при рыбалке это неудобно;
самодельный лодочный мотор не имеет удобной системы управления.

Модель из мотоблока

Собрать самодельные лодочные моторы из мотоблока довольно сложно, однако возможно. Если рассматривать электрические модификации, то в первую очередь из устройства извлекается стартер. Дополнительно необходимо отсоединить двигатель. Если используется четырехтактная модификация, то топливная система подойдет самая обычная

Водяную помпу в данном случае важно подбирать качественную. В свою очередь, дейдвуд можно взять с устаревшего лодочного мотора

Для закрепления топливного насоса многие используют различные фиксаторы. Самым простым способом принято считать постановку его над карбюратором. При этом с коромыслом он соприкасаться не должен.

Коленчатый вал на лодочные моторы (самодельные) должен крепиться над верхней шестерней. На этом этапе надо проверить прочность струбцины. Поддон, в свою очередь, не должен ее перекрывать. Водяная помпа в данном случае устанавливается под дейдвудом. Чтобы не мешать работе нижнего штока, многие специалисты советуют использовать специальные рессоры. После их закрепления останется только зафиксировать винты и румпель.

Из чего делают самодельные моторы для лодок?

При желании мотор для легкой лодки можно изготовить самостоятельно. В большинстве случаев применяются уже готовые инструменты в качестве основы.

Зачастую применяют следующее:

Косилка для травы идеально подходит для создания триммера. Она предназначена для длительной эксплуатации, поэтому может прослужить в течение длительного периода.
В некоторых случаях проводится переделка строительного миксера. В этом случае в качестве источника энергии выступают аккумуляторы. Подобный вариант исполнения идеален для тихой ловли, однако он не рассчитан на длительное применение.
Редко применяется бензиновая пила. Однако ее конструктивные особенности определяют то, что приходится проводить серьезную переделку.

Необходимые инструменты и материалы

Дюралюминий для винта, толщина 2 мм.

Струбцина или другое приспособление, для того чтобы закрепить двигатель на лодку.

Сварочный аппарат – без него можно обойтись только в том случае, если все необходимые детали закупаются.

Технология изготовления

Лодочные моторы из триммера изготавливаются двумя способами: все детали, наподобие винта, покупаются либо производятся своими руками. Второе решение потребует больше усилий, но и меньше затрат.

Как таковой чертеж нужен не для самого привода, а при изготовлении самодельного винта. Размеры последнего зависят от мощности привода и массы лодки. Винт с параметрами 100*30 мм вполне способен двигать транспорт весом до 120 кг.

Проще и быстрее соорудить мотор для лодки из триммера, если выбрать модель с прямым валом. Если используется аппарат с изогнутым валом – штанга выгнутой формы, ее придется почти полностью переделывать, так как стальной трос в принципе не может передавать доставочный крутящий момент. В этом случае трубку нужно будет изготовить своими руками из дюраля, затем впрессовать в нее бронзовую втулку, оставшуюся после разборки гнутого вала, и вставить заново подогнанный пластиковый держатель.
Самодельный винт вырезается из пластинки дюралюминия по чертежу, кромки затачиваются. Лопасть должна иметь изогнутую форму, для этого их по очереди отгибают на 10 мм. Винт всегда можно подкорректировать, подрезав или изогнув сильнее лопасти, если его работа при испытаниях окажется неудовлетворительной.
Винт устанавливается вместо триммерной головки. Обязательно использование кольцевой насадки, иначе лопасти могут пропороть материал лодки или повредить его. На фото – крепление винта.
Через интернет можно найти готовые наборы для переделки бензокосы в плавсредство. Он включает в себя привод и переходники к валу. Переходники универсальны, что позволяет обойтись без переделок изогнутой штанги и вала. Часто в такой комплект входит струбцина. В этом случае вся работа сводится к сборке модификации.
Управление – ручка стартера, может использоваться от триммера. Но если оно неудобное, что бывает часто, его заменяют любым подходящим переключателем – от велосипеда, например.
Самодельные лодочные моторы из триммера закрепляются струбциной на лодочный транец.

Водомет своими руками

Рассмотрим, как сделать водомет для лодки своими руками. Хитрые на выдумку умельцы придумали два варианта самодельных водометов.

На базе лодочного мотора

Как показал опыт, наиболее удачные самодельные водометы получаются из лодочного мотора «Ветерок-12». Но можно использовать и любой другой. Обычно применяют старые модели: «Москва», «СМ-557-9Л», «Стрела» и т.п. Главное преимущество «Ветерка» — в распространенности и доступности необходимых деталей.

Водовод можно размещать как снаружи лодки, так и внутри нее. Второй вариант применяется чаще, так как при наружном расположении увеличивается гидродинамическое сопротивление плавсредства. Некоторые элементы водовода изготавливают из труб, другие – сваривают из заготовок, вырезанных из листа нержавеющей стали.

Водомет на «Ветерке»

Придать заготовкам нужную форму можно с помощью оправки (вручную) либо гибочных вальцов. Лопасти рабочего колеса вырезаются из того же материала. Затем их подвергают профилировке и и приваривают к ступице.

На этапе проектирования модель водовода можно сделать из папье-маше. Затем ее достаточно будет разрезать, чтобы получить выкройку для заготовки-развертки.

Передача вращения от двигателя осуществляется посредством обычного штатного редуктора. Он крепится к главному дейдвуду мотора при помощи специального фланца.

Водоизмещение этой версии самодельного водомета составляет 450 кг. Благодаря ему судно может развивать скорость до 20 – 25 км/ч и выполнять глиссирование.

На базе центробежного насоса

Предлагается использовать насос Pacer Pumps 200GPM с пластиковым корпусом (термостойкий полистирол), имеющий вес около 18 кг.

Нагнетательный механизм этого аппарата приводится в движение двигателем Intek мощностью в 5 л.с. производства Briggs & Stratton.

Насос развивает напор в 35 м и имеет 2-дюймовые патрубки всаса и нагнетания. Его стоимость составляет около 300 долларов.

Насос устанавливается в лодке, после чего к нему со стороны всаса присоединяется 2-дюймовая ПВХ-труба. Через отверстие в носовой части днища лодки ее нужно вывести в воду, снабдив патрубком с сетчатым фильтром – это будет водозаборник.

На резьбу нагнетательного патрубка навинчивается высоконапорный штуцер с выходным отверстием диаметром 24 мм. Подойдет изготовленный из упрочненного винила – такие сегодня продаются в любом магазине для садоводов и огородников. Роль сопла также будет возложена на отрезок ПВХ-трубы, имеющей тот же, что и у штуцера, диаметр. Для подсоединения штуцера к соплу следует использовать резиновый шланг.

Не стоит опускать сопло в воду. Вопреки распространенному мнению, такой прием не ускорит, а замедлит лодку, так как приведет к возникновению кавитации.

Величина реактивной тяги, развиваемой таким водометом, зависит от суммарной длины всасывающей и нагнетательной магистралей.

Поскольку гидравлическое сопротивление возрастает с уменьшением диаметра трубы и увеличением скорости движения жидкости в ней, выгоднее всего установить насос как можно ближе к корме, чтобы длина сопла оказалась минимальной.

Предлагаемый двигатель был опробован в лодке длиной 3,5 м, причем длина всасывающей трубы была равна 3 м.

При таких условиях насос при максимальных оборотах двигателя развивал напор примерно в 20 метров водного столба (2 атм), благодаря чему лодка набрала скорость до 8 км/ч.

Испытателя подобного водомета может подстерегать неприятность: напорный штуцер довольно легко откручивается потоком воды, причем сила его воздействия настолько велика, что удержать деталь от вращения вручную нет никакой возможности.

Смазывание патрубка клеем перед навинчиванием штуцера желаемого эффекта не дает – штуцер все равно срывает. Рекомендуется разработать для резьбового штуцера дополнительное крепление либо использовать насос и штуцер с фланцами.
