Esr (эпс)-метр своими руками

Содержание

Как правильно использовать прибор

Если номинальное напряжение неизвестно, то можно действовать исходя из того, что оно составляет 10-12 В. Обычно используют резисторы, имеющие сопротивление 5-10 КОм.

Чтобы проверить деталь, не выпаивая ее из схемы, параллельно с ней можно подсоединить конденсатор с такими же параметрами в рабочем состоянии. Если схема восстановит свою работу, то это означает, что деталь была неисправна и ее следует заменить.

Вам это будет интересно Особенности стрипперов для проводов


Мостовая схема

Измерение емкости без выпаивания с платы сложно и доступно только профессиональному специалисту. Прибор для проверки электролитических конденсаторов без выпайки может быть использован только с учетом схемы подключения конденсатора. Дело в том, что полученный результат будет существенно зависеть от способа подключения детали и в различных ситуациях может показать труднообъяснимые результаты. Например, если параллельно с ним включена катушка, то при измерении емкости без выпайки будет показано нулевое сопротивление.

Если неисправен конденсатор, надо его проверить, применив один из имеющихся методов. В случае неисправности потребуется его заменить, чтобы плата восстановила свою работоспособность.

Возможности универсального тестера

Называют этот прибор транзистор-тестер, так как это одна из самых востребованных его функций. Но это только одна строчка из списка возможностей. Ещё можно встретить название тестер Маркуса, универсальный или многофункциональный тестер, измеритель радиокомпонентов, мультитестер, ESR-тестер и массу других более-менее похожих вариантов

А всё потому что он может многое и каждый называет по важной для него функции. Вот примерный перечень возможностей:

  • Проверяет ёмкость конденсатора любого типа. Причём устанавливает и дополнительные параметры — ESR — сопротивление конденсатора и Vloss — падение напряжения, которое отображается в процентах. Фактически последний параметр отображает степень «износа» конденсатора (высыхания электролита в частности). Чем выше этот показатель, тем хуже.

    • Без проблем проверяет транзисторы, определяет цоколевку. Расписывает, к какому пину подключены катод-анод-база. Может указываться величина порогового напряжения открытия затвора.
    • Проверяет работоспособность светодиодов, диодов, триодов, оптопар. Определяет коэффициент усиления, распиновку.
    • Может быть, использован как генератор заданной частоты.
    • Некоторые позволяют замерять частоту, временны́е параметры синусоидального напряжения, параметры прямоугольных импульсов.
    • Могут проверять датчики температуры (для тёплого пола очень полезная опция, но встречается нечасто).
  • Есть модификации и с более редкими возможностями. Например, измеряются и проверяются два резистора в связке, потенциометр (переменный резистор) и т д. В общем, нужный прибор. Причём в работе совсем несложный. Обращаться с ним проще, чем с электронным мультиметром.

Фирменный или «китаец», готовый или конструктор

Универсальный тестер радиокомпонентов можно купить фирменный или один из китайских клонов. Разница в цене более чем ощутимая. Но и надёжность у фирменных приборов, и точность гарантирована, а у клонов — как повезёт.

Внешне между фирменным и клоном разница солидная

На всем известном «Али» есть универсальные тестеры радиокомпонентов с корпусом и без него. Без корпуса, понятное дело, дешевле. Китайские измерители и в корпусе совсем недорогие (порядка 20–30 $), а без корпуса и того дешевле. Но многие страдают недостоверностью — солидно привирают. Ориентироваться надо по отзывам.

Этот набор деталей и есть конструктор для сборки универсального измерителя параметров деталей

Хоть на Али и готовые тестеры полупроводниковых приборов недорогие, есть ещё более дешёвый вариант — так называемые конструкторы. Конструктор универсального измерителя — это печатная плата и набор деталей, которые требуется установить/припаять самостоятельно. Вы первоначально выбираете набор характеристик. Под него вам высылают набор деталей. Некоторые из сложных в монтаже деталей (микропроцессор) могут быть уже установлены. Остальные — конденсаторы, резисторы, ёмкости и т. д. надо будет припаять самому.

↑ К вопросу о точности вообще

Начиная с 10 Ом, точность примерно 3% и ухудшается примерно до 6% при 20 Ом (200мВ), но точность при измерениях бракованных элементов не важна. Поскольку измерения проводятся при комнатной температуре, термонестабильность будет мала, испытаний на эту тему я не проводил. При измерениях ESR конденсаторов в компьютерных блоках питания и на материнских платах, я пришел к выводу, что конденсаторы от 1000 мкФ с сопротивлением 0,5 Ом надо срочно выпаивать и отправлять в ведро, нормальное ESR 0,02…0,05 Ом. Попутно обнаружил, что у исправных конденсаторов ESR очень сильно зависит от температуры, так у конденсатора 22 мкФ ESR уменьшалась от тепла пальцев на 10%. Это объясняет, почему некоторые фанатичные лампадные конструкторы специально делают подогрев конденсаторов в катодных цепях с помощью проволочных обогревателей. По этой причине, а также по причине имеющегося сопротивления контактов считаю, что в измерения тысячных долей Ом нет особой необходимости.На первом фото ЭПС конденсатора 0,03 Ом.

Как правильно использовать прибор

Если номинальное напряжение неизвестно, то можно действовать исходя из того, что оно составляет 10-12 В. Обычно используют резисторы, имеющие сопротивление 5-10 КОм.

Чтобы проверить деталь, не выпаивая ее из схемы, параллельно с ней можно подсоединить конденсатор с такими же параметрами в рабочем состоянии. Если схема восстановит свою работу, то это означает, что деталь была неисправна и ее следует заменить.

Вам это будет интересно Особенности клеммных зажимов


Мостовая схема

Измерение емкости без выпаивания с платы сложно и доступно только профессиональному специалисту. Прибор для проверки электролитических конденсаторов без выпайки может быть использован только с учетом схемы подключения конденсатора. Дело в том, что полученный результат будет существенно зависеть от способа подключения детали и в различных ситуациях может показать труднообъяснимые результаты. Например, если параллельно с ним включена катушка, то при измерении емкости без выпайки будет показано нулевое сопротивление.

Если неисправен конденсатор, надо его проверить, применив один из имеющихся методов. В случае неисправности потребуется его заменить, чтобы плата восстановила свою работоспособность.

Схема измерения

Для определения ёмкости неизвестного конденсатора следует включить его в цепь из резистора и источника питания. Входное напряжение выбирается несколько меньшим номинального напряжения конденсатора, если оно неизвестно — достаточно будет 10–12 вольт. Ещё необходим секундомер. Для исключения влияния внутреннего сопротивления источника питания на параметры цепи, на входе надо установить выключатель.

Сопротивление подбирается экспериментально, больше для удобства отсчёта времени, в большинстве случаев в пределах пяти — десяти килоом. Напряжение на конденсаторе контролируется вольтметром. Время отсчитывается с момента включения питания — при зарядке и выключении, если контролируется разряд. Имея известные величины сопротивления и времени, по формуле t = RC вычисляется ёмкость.

Удобнее отсчитывать время разрядки конденсатора и отмечать значения в 90 % или 95 % от начального напряжения, в этом случае расчёт ведётся по формулам 2.2t = 2.2RC и 3t = 3RC. Таким способом можно узнать ёмкость электролитических конденсаторов с точностью, определяемой погрешностями измерений времени, напряжения и сопротивления. Применение его для керамических и других малой ёмкости, с использованием трансформатора 50 Hz, вычислением емкостного сопротивления — даёт непрогнозируемую погрешность.

Описание ESR метра для конденсаторов

Генератор импульсов, имеющий частоту 120кГц, собран на логических элементах DD1.1 и DD1.2. Частота генератора определяется RC-цепью на элементах R1 и C1.

Для согласования введен элемент DD1.3. Для увеличения мощности импульсов с генератора в схему введены элементы DD1.4…DD1.6. Далее сигнал проходит через делитель напряжения на резисторах R2 и R3 и поступает на исследуемый конденсатор Сх. Блок измерения переменного напряжения содержит диоды VD1 и VD2 и мультиметр, в качестве измерителя напряжения, к примеру, М838. Мультиметр необходимо перевести в режим измерения постоянного напряжения. Подстройку ESR метра осуществляют путем изменения величины R2.

Микросхему DD1 — К561ЛН2 можно поменять на К1561ЛН2. Диоды VD1 и VD2 германиевые, возможно использовать Д9, ГД507, Д18.

Радиодетали ESR метра расположены на печатной плате, которую можно изготовить своими руками. Конструктивно устройство выполнено в одном корпусе с элементом питания. Щуп Х1 выполнен в виде шила и прикреплен к корпусу устройства, щуп X2 – провод не более 10 см в длину на конце которого игла. Проверка конденсаторов возможна прямо на плате, выпаивать их не обязательно, что существенно облегчает поиск неисправного конденсатора во время ремонта.

Модификации для полевых конденсаторов

Устройства для полевых конденсаторов выделяются пониженной чувствительностью. Многие модели способны работать от прямолинейных контакторов. Устройства чаще всего используются переходного типа. Для того чтобы сделать модификацию своими руками, надо применять регулируемый транзистор. Фильтры устанавливаются в последовательном порядке. Для проверки измерителя применяются сначала конденсаторы малой емкости. При этом тестером фиксируется отрицательное сопротивление. При отклонении свыше 15 % необходимо проверить работоспособность транзистора. Выходное напряжение на нем не должно превышать 15 В.

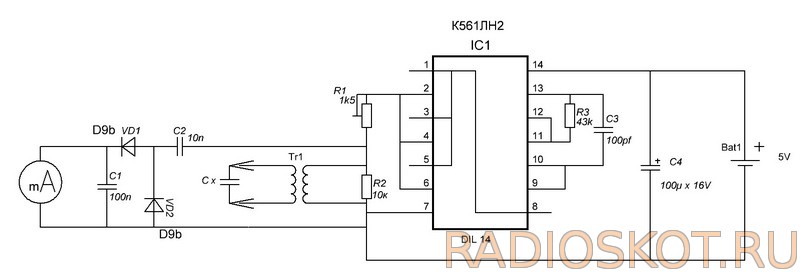

Схема

   Основным несущим компонентом для монтажа всего и получения, в конечном счете, желаемого выбрал прочный пластмассовый пинцет, входящий в набор устройства для производства оттиска печати на документах (наборная печать). К нему, при помощи металлической пластины, прикрепил индикатор от магнитофона М4762 предназначенный для работы в вертикальном положении шкалы, с током отклонения 220 — 270 мкА, внутренним сопротивлением 2800 Ом, с габаритными размерами 49 х 45 х 32 мм и длиной шкалы – 34 мм. Так же установил на него щупы — контакты и разъём питания.

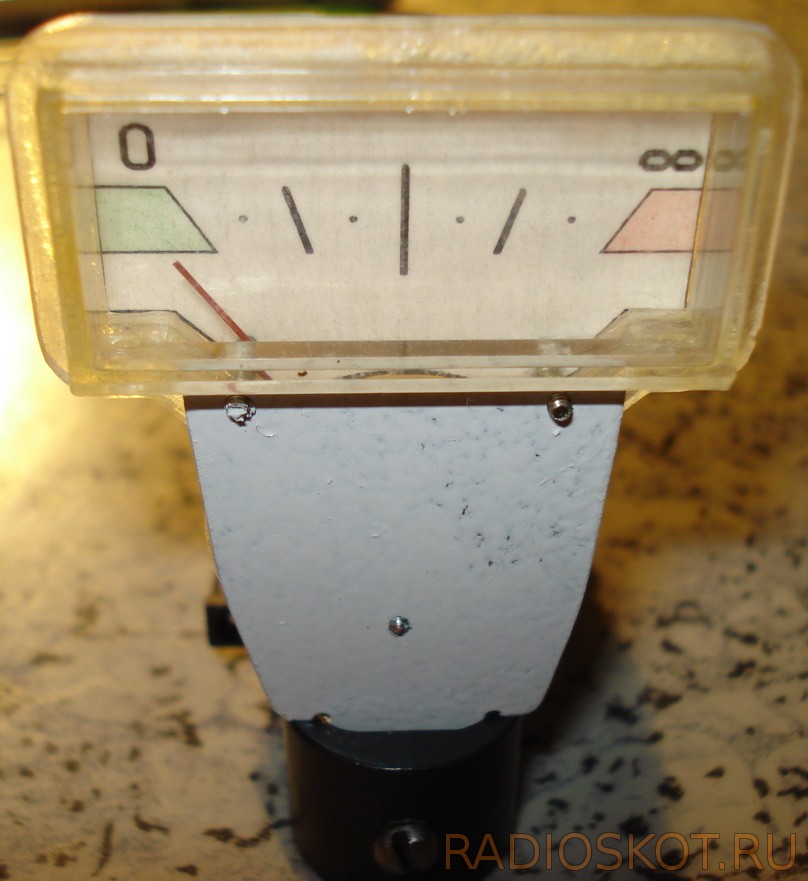

   Шкалу индикатора заменил

Символ бесконечности придаёт ей несколько вызывающий вид, но по сути всё верно, тут важно через увиденное понять, что у измеряемого конденсатора нет превышения допускаемого эквивалентного последовательного сопротивления (ESR), а всё что свыше того (до бесконечности) к эксплуатации не пригодно. Градуировка новой шкалы полностью соответствует задачам дефектовки

В дальнейшем предполагается отклонение стрелки измерительного прибора  выставлять, при помощи подстроечного резистора, на конечное деление шкалы, которое будет соответствовать определённому значению ESR. Можно установить полное отклонение стрелки при 1 Ом, а можно и при 10 Ом и т.д. (как будет желаемо).

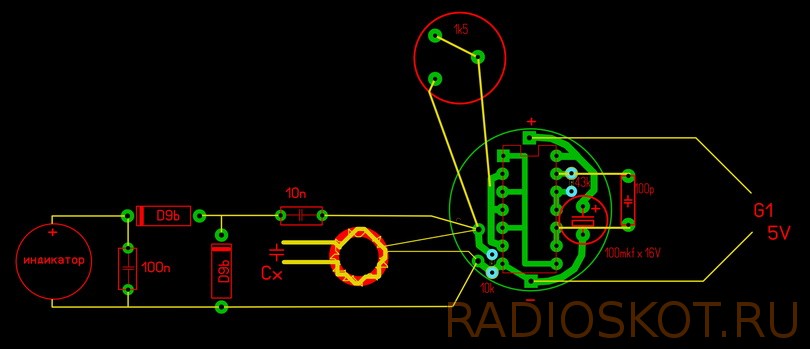

   Печатная плата была разведена только под часть электронных компонентов, остальные (в данном конкретном случае) гораздо удобней разместить навесным способом. И в первую очередь это касается подстроечного резистора который будет размещён снаружи корпуса. Доступность регулировки позволит при необходимости в любой момент перенастроить значение ESR относительно полного отклонения стрелки на шкале индикатора.

   По готовности печатной платы и трансформатора была произведена предварительная сборка и опробована работоспособность пробника. Подключённый резистор сопротивлением в 10 Ом удачно вписался в показания стрелки, она отклонилась почти на всю шкалу, что означило максимально возможный для визуального восприятия ESR и будет в данном случае равен 10 Ом.

   Конденсатор и два диода были смонтированы навесным способом монтажа на контактах индикатора, всё остальное (за исключением подстроечного резистора) установлено на плату.

   После окончательного, чистового соединения всех узлов ещё раз проверил работоспособность – без замечаний. Трансформатор приклеен к плате клеем «Мастер».

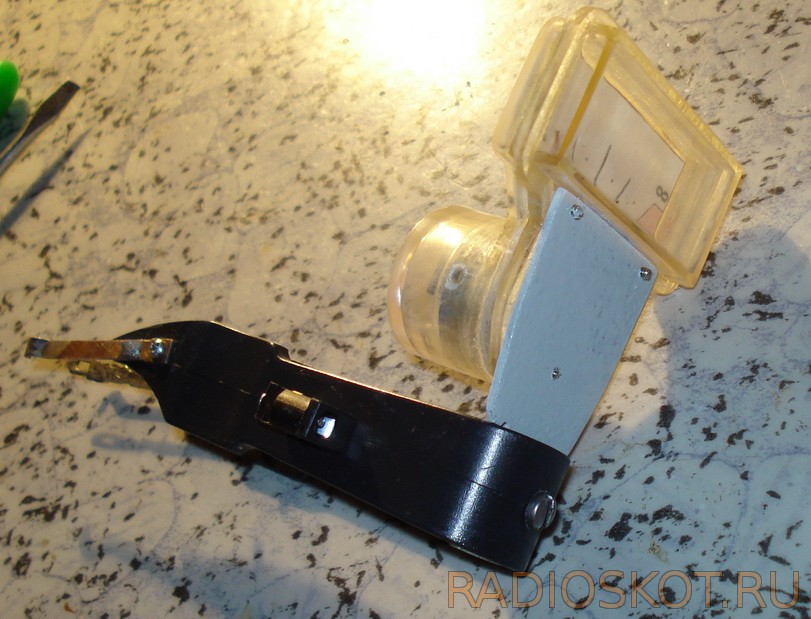

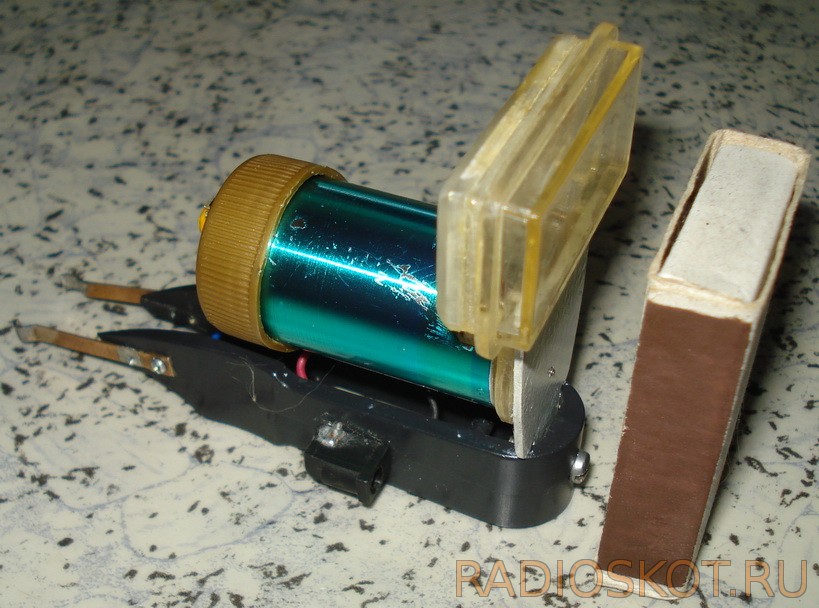

   Печатная плата помещена в металлический корпус, в качестве которого  использована часть пришедшего в негодность печатного вала  катриджа принтера. Корпус одет на цилиндрическую часть (выступ) индикатора. Заглушкой для торцевой части послужила подходящая пластиковая пробочка. На ней установлен подстроечный резистор, а лучше поставить маленький переменник (буду менять). Габаритные размеры пробника, как видно на фото, сопоставимы со спичечным коробком, изначально задуманный мобильный с возможностью все доступности вариант думаю удался.

   После полуминутной настройки стрелка занимает следующие положения на шкале индикатора: при накоротко замкнутых контактах.

   При подключении резистора номиналом 0,1 Ом.

   При подключении резистора номиналом 1 Ом, а при 2,5 Ом стрелка встаёт перед последним делением.

   Результат проведённой дефектовки  припасённых к этому случаю электролитических конденсаторов б/у.

   Как это происходило – индикатор в работе.

↑ Мой вариант схемы измерителя ESR

Я внес минимальные изменения.

Корпус — от неисправного «электронного дросселя» для галогеновых ламп. Питание — батарея «Крона» 9 Вольт и стабилизатор78L05 . Убрал переключатель — измерять LowESR в диапазоне до 200 Ом надо очень редко (если приспичит, использую параллельное подключение). Изменил некоторые детали. Микросхема74HC132N , транзисторы2N7000 (to92) иIRLML2502 (sot23). Из-за увеличения напряжения с 3 до 5 Вольт отпала необходимость подбора транзисторов.При испытаниях устройство нормально работало при напряжении батареи свежей 9,6 В до полностью разряженной 6 В. Кроме того, для удобства, использовал smd-резисторы. Все smd-элементы прекрасно паяются паяльником ЭПСН-25. Вместо последовательного соединения R6R7 я использовал параллельное соединение — так удобнее, на плате я предусмотрел подключение переменного резистора параллельно R6 для подстройки нуля, но оказалось, что «нуль» стабилен во всем диапазоне указанных мною напряжений.

Удивление вызвало то, что в конструкции «разработанной в журнале» перепутана полярность подключения VT1

— перепутаны сток и исток (поправьте, если я неправ). Знаю, что транзисторы будут работать и при таком включении, но для редакторов такие ошибки недопустимы.

↑ Мой вариант схемы измерителя ESR

Я внес минимальные изменения.

Корпус — от неисправного «электронного дросселя» для галогеновых ламп. Питание — батарея «Крона» 9 Вольт и стабилизатор78L05 . Убрал переключатель — измерять LowESR в диапазоне до 200 Ом надо очень редко (если приспичит, использую параллельное подключение). Изменил некоторые детали. Микросхема74HC132N , транзисторы2N7000 (to92) иIRLML2502 (sot23). Из-за увеличения напряжения с 3 до 5 Вольт отпала необходимость подбора транзисторов.При испытаниях устройство нормально работало при напряжении батареи свежей 9,6 В до полностью разряженной 6 В. Кроме того, для удобства, использовал smd-резисторы. Все smd-элементы прекрасно паяются паяльником ЭПСН-25. Вместо последовательного соединения R6R7 я использовал параллельное соединение — так удобнее, на плате я предусмотрел подключение переменного резистора параллельно R6 для подстройки нуля, но оказалось, что «нуль» стабилен во всем диапазоне указанных мною напряжений.

Удивление вызвало то, что в конструкции «разработанной в журнале» перепутана полярность подключения VT1

— перепутаны сток и исток (поправьте, если я неправ). Знаю, что транзисторы будут работать и при таком включении, но для редакторов такие ошибки недопустимы.

↑ Начало

Да, эта тема многократно обсуждалась, в том числе и здесь. Я собрал два варианта схемы Ludens и они очень хорошо себя зарекомендовали, тем не менее, у всех предлагаемых ранее вариантов есть недостатки. Шкалы приборов со стрелочными индикаторами очень нелинейны и требуют для калибровки много низкоомных резисторов, эти шкалы надо рисовать и вставлять в головки. Приборные головки велики и тяжелы, хрупки, а корпуса малогабаритных пластмассовых индикаторов обычно запаяны и они часто имеют мелкую шкалу. Слабым местом почти всех предыдущих конструкций является их низкая разрешающая способность. А для конденсаторов LowESR как раз надо измерять сотые доли Ома в диапазоне от нуля до половины Ома. Предлагались также приборы на основе микроконтроллеров с цифровой шкалой, но не всякий занимается микроконтроллерами и их прошивками, устройство получается неоправданно сложным и относительно дорогим. Поэтому в журнале «Радио» сделали разумную рациональную схему — цифровой тестер есть у любого радиолюбителя, да и стоит он копейки.

Устройство и характеристики конденсатора

Конструкция конденсатора представляет собой две токопроводящие пластины, разделённые диэлектриком. Если приложить к пластинам напряжение от источника постоянного тока, то ток короткое время будет протекать через конденсатор, и он зарядится. На его пластинах (обкладках) накопится напряжение, равное напряжению источника. Длительность протекания тока и ёмкость его заряда зависят от площади обкладок и расстояния между ними. Ёмкость обозначается буквой С и измеряется в фарадах. Единица измерения в системе СИ – 1Ф (F). Обозначение принято в честь физика из Англии М. Фарадея.

Внимание! Ёмкость 1Ф – очень большая величина. Если рассматривать Землю как уединённый проводник в форме шара, то ёмкость составила бы около 700 мкФ

Поэтому электротехнические элементы измеряют в малых величинах: пикофарадах (пФ), нанофарадах (нФ), микрофарадах (мкФ).


Единицы измерения ёмкости

В цепях постоянного и переменного тока ёмкостной элемент ведёт себя по-разному. Если постоянный ток конденсатор через себя не пропускает, то переменному току, проходящему через него, оказывает определённое сопротивление. Это ещё одна важная характеристика конденсатора – ёмкостное сопротивление RC.

Сопротивление из разряда реактивных сопротивлений, рассчитывается по формуле:

Rс =1/6,28*f*C,

где:

  • Rc – емкостное сопротивление, Ом;
  • 6,28 – 2 π;
  • f – частота тока, Гц;
  • C – емкость данного конденсатора, Ф.

Важно! Как видно из формулы, для токов разной частоты сопротивление одного и того же элемента меняется. Чем выше частота тока, тем ниже ёмкостное сопротивление конденсатора

Различают конденсаторы постоянной и переменной ёмкости. Вторые имеют конструкцию, в результате которой изменяется расстояние между пластинами.

По типу исполнения конденсаторы постоянной ёмкости бывают:

  • полярные электролитические;
  • однослойные и многослойные керамические;
  • высоковольтные керамические;
  • полиэстеровые;
  • танталовые;
  • полипропиленовые конденсаторы.

Конструкция зависит от порядкового разряда ёмкости элемента, применяемого материала для пластин и диэлектрика.

↑ К вопросу о точности вообще

Начиная с 10 Ом, точность примерно 3% и ухудшается примерно до 6% при 20 Ом (200мВ), но точность при измерениях бракованных элементов не важна. Поскольку измерения проводятся при комнатной температуре, термонестабильность будет мала, испытаний на эту тему я не проводил. При измерениях ESR конденсаторов в компьютерных блоках питания и на материнских платах, я пришел к выводу, что конденсаторы от 1000 мкФ с сопротивлением 0,5 Ом надо срочно выпаивать и отправлять в ведро, нормальное ESR 0,02…0,05 Ом. Попутно обнаружил, что у исправных конденсаторов ESR очень сильно зависит от температуры, так у конденсатора 22 мкФ ESR уменьшалась от тепла пальцев на 10%. Это объясняет, почему некоторые фанатичные лампадные конструкторы специально делают подогрев конденсаторов в катодных цепях с помощью проволочных обогревателей. По этой причине, а также по причине имеющегося сопротивления контактов считаю, что в измерения тысячных долей Ом нет особой необходимости.На первом фото ЭПС конденсатора 0,03 Ом.

↑ Файлы

Здравствуй, читатель! Меня зовут Игорь, мне 45, я сибиряк и заядлый электронщик-любитель. Я придумал, создал и содержу этот замечательный сайт с 2006 года. Уже более 10 лет наш журнал существует только на мои средства.

— Спасибо за внимание! Игорь Котов, главный редактор журнала «Датагор»

Оригинальная статья в журнале «Радио» № 8 за 2011 год: ▼ radio-8-2011-esr-meter.7z 🕗 13/08/16 ️ 1,09 Mb ⇣ 55

Здравствуй, читатель! Меня зовут Игорь, мне 45, я сибиряк и заядлый электронщик-любитель. Я придумал, создал и содержу этот замечательный сайт с 2006 года. Уже более 10 лет наш журнал существует только на мои средства.

— Спасибо за внимание! Игорь Котов, главный редактор журнала «Датагор»

Проверка деталей универсальным тестером

Ножки деталей вставляем в две разные области. Через несколько мгновений на экране видим результаты измерений. Указывается тип элемента (рисуется графическое изображение), между какими пинами он включён, указывается его номинал с указанием размерности и единиц измерения, дополнительные параметры, если они есть.

Проверка резисторов, ёмкостей

На фото результаты измерений двух резисторов. Их, конечно, можно и мультиметром проверить, но и так быстро и просто. Эту функцию можно использовать, если цветовая маркировка пока даётся плохо.

Примеры измерения универсальным тестером сопротивлений

Для смены детали просто одну вынимаем ставим следующую

Неважно в какие гнёзда. Измерение установленного элемента начинается после кратковременного нажатия на валкодер

Поменяли резистор, нажали, получили новые результаты измерений. Без нажатия на экране остаются старые данные. Если не производить никаких действий достаточно долго (около 30 секунд) прибор выключится.

Установлен в измерительные гнезда электролитический конденсатор и результат его измерений

С конденсаторами всё точно так же. Просто вставляете ножки в измерительную колодку и нажимаете на валкодер.

Обратите внимание! Электролитические конденсаторы перед проверкой надо разряжать. Или вам придётся покупать новый прибор

Как проверить диоды и стабилитроны

Проверить универсальным измерителем можно диоды. Некоторые, диоды Шоттки, например, могут протестировать не все модели. Если вы работаете с такими специальными радиоэлементами, смотрите чтобы в описании был указан нужный вам тип диодов.

Результаты проверки диодов универсальным тестером

При проверке диодов тоже указывается тип (схематическое изображение), в какие пины подключён. Указывает падение напряжения, а на переходе, обратный ток и ёмкость (видимо, паразитную).

Проверка стабилитронов

При измерении стабилитронов показывает также напряжение обратного пробоя. Обычным мультиметром этот параметр проверить сложно. Вернее, не всегда возможно. Многие приборы просто не могут «пробить» барьер.

Как измерить транзисторы

Транзисторы могут быть маленькими, с короткими ножками. Устанавливаются они на две измерительные площадки.

Тестер транзисторов определяет распиновку и все параметры

Показывает распиновку, то есть к какому входу подключён эмиттер, коллектор, база. Указывается тип — NPN или PNP, токи перехода и напряжение. Если транзистор пробит, определяется он как сопротивление с малым номиналом.

Работа в качестве генератора меандра

При выборе режима работы в качестве генератора — f-Generator, автоматически переходите в меню, где перечислены частоты

В сборке GM328 генерируются прямоугольные импульсы со скважностью 2. Амплитуда — 5 вольт, а частота — от 1 Гц до 2 МГц

Но выбрать можно только из списка. Самому задавать частоты нет возможности.

Работа в режиме генератора определенной частоты

Частоты представлены в виде списка и зациклены. Если вы находитесь на последней строчке и нажимаете ещё раз «вниз», то оказываетесь на первой строчке. Аналогично и с верхней строкой. Если курсор стоит на верхней позиции, нажатие «вверх» перекинет вас на самую нижнюю позицию.

↑ Мой вариант схемы измерителя ESR

Я внес минимальные изменения. Корпус — от неисправного «электронного дросселя» для галогеновых ламп. Питание — батарея «Крона» 9 Вольт и стабилизатор 78L05 . Убрал переключатель — измерять LowESR в диапазоне до 200 Ом надо очень редко (если приспичит, использую параллельное подключение). Изменил некоторые детали. Микросхема 74HC132N, транзисторы 2N7000 (to92) и IRLML2502 (sot23). Из-за увеличения напряжения с 3 до 5 Вольт отпала необходимость подбора транзисторов. При испытаниях устройство нормально работало при напряжении батареи свежей 9,6 В до полностью разряженной 6 В.

Кроме того, для удобства, использовал smd-резисторы. Все smd-элементы прекрасно паяются паяльником ЭПСН-25. Вместо последовательного соединения R6R7 я использовал параллельное соединение — так удобнее, на плате я предусмотрел подключение переменного резистора параллельно R6 для подстройки нуля, но оказалось, что «нуль» стабилен во всем диапазоне указанных мною напряжений.

Удивление вызвало то, что в конструкции «разработанной в журнале» перепутана полярность подключения VT1 — перепутаны сток и исток (поправьте, если я неправ). Знаю, что транзисторы будут работать и при таком включении, но для редакторов такие ошибки недопустимы.

Режимы работы M328

Все режимы работы можно посмотреть после включения прибора. В GM328 переход в меню происходит при нажатии на валкодер (ручка переключения). Нажали держите 3–7 секунд (у разных сборок по-разному). После того как ручку отпустили, высвечивается меню. Обычно оно состоит из следующих пунктов:

  • Transistor — основной режим работы прибора, при котором проверяются все радиоэлементы кроме конденсаторов.
  • C+ESR@TP1:3 — режим измерения ёмкости конденсаторов и ESR параметров.
  • Contrast — подстройка яркости экрана, регулировка контрастности.
  • Frequency — измерение частоты переменного напряжения.
  • f-Generator — работа в качестве генератора меандра.

  • 10-bit PWM — выдаёт прямоугольные импульсы, работает как генератор ШИМ-сигнала.
  • rotary encoder — имитатор работы энкодера.
  • Selftest — калибровка.
  • Show data — отображение информации, которая есть в памяти (последние измерения).
  • Switch off — выключение прибора.

Активный режим универсальный тестер радиокомпонентов M328 отмечает галочкой, которая стоит напротив строчки с названием элемента. Может быть, также выделение цветом или подсветка. Перемещение по меню — вращением рукоятки валкодера. Переход/активизация выбранного режима — кратковременное нажатие на валкодер. Не передержите, иначе прибор перезапустится.

Обычно его оставляют в режиме «транзистор». Этот режим автоматически запускается при включении прибора. В нём можно измерять всё. Во многих моделях и конденсаторы тоже. И только некоторые требуют переключения в особый режим.

Дополнительные режимы сборки GM328

Вариант сборки универсального измерителя радиоэлементов GM328 имеет больше возможностей. В нём есть специализированные режимы для проверки резисторов, ёмкостей, декодера и энкодера. Может он работать также в режиме вольтметра. К перечисленным выше пунктам добавляются ещё 10, которые перечислены ниже.

  • RL — индуктивность.
  • C. Ёмкость.
  • DS18B20. Декодирование показаний термодатчика.
  • C(mF) — correction (конденсаторы большой ёмкости).
  • IR_Decoder. Декодер сигналов ИК протокола.
  • IR_Encoder. Передача сигналов ИК протокола.
  • DHT11. Декодирование датчика температуры и влажности.
  • Voltage — Вольтметр.
  • FrontColor — Цвет текста.
  • BackColor. Цвет фона.

Нужны ли эти специальные режимы? Если вы профессионально занимаетесь ремонтом техники, то да. Для домашнего использования они не требуются. Всё что необходимо есть в более простой сборке.

ESR метр своими руками — измеритель емкости конденсаторов. Схема и описание

ESR метр своими руками. Есть широкий перечень поломок аппаратуры, причиной которых как раз является электролитический конденсатор. Главный фактор неисправности электролитических конденсаторов, это знакомое всем радиолюбителям «высыхание», которое возникает по причине плохой герметизации корпуса. В данном случае увеличивается его емкостное или, иначе говоря, реактивное сопротивление в следствии уменьшения его номинальной емкости.

Помимо этого, в ходе работы в нем проходят электрохимические реакции, которые разъедают точки соединения выводов с обкладками. Контакт ухудшается, в итоге образуется «контактное сопротивление», доходящее иногда до нескольких десятков Ом. Это точно также, если к исправному конденсатору последовательно подключить резистор, и к тому же этот резистор размещен внутри него. Такое сопротивление еще именуют «эквивалентное последовательное сопротивление» или же ESR.

Существование последовательного сопротивления отрицательно влияет на работу электронных устройств, искажая работу конденсаторов в схеме. Чрезвычайно сильное влияние оказывает повышенное ESR (порядка 3…5 Ом) на работоспособность импульсных источников питания, приводя к сгоранию дорогих микросхем и транзисторов.

Ниже в таблице приведены средние величины ESR (в миллиоммах) для новых конденсаторов различной емкости в зависимости от напряжения, на которое они рассчитаны.

Не секрет, что реактивное сопротивление уменьшается с повышением частоты. К примеру, при частоте 100кГц и емкости 10мкФ емкостная составляющая будет не более 0,2 Ом. Замеряя падение переменного напряжения имеющего частоту 100 кГц и выше, можно полагать, что при погрешности в районе 10…20% итогом замера будет активное сопротивление конденсатора. Поэтому совсем не сложно собрать ESR метр конденсаторов своими руками.

Детали

Трансформатор Т1 наматывают на ферритовом кольце с внешним диаметром 10… 15 мм и магнитной проницаемостью 600…2000 (значения не критичны). Первичная обмотка содержит 10 витков провода ПЭВ-2 диаметром 0,4…0,5 мм, вторичная -200 витков провода ПЭВ-2 диаметром 0,1 …0,15 мм.

В качестве провода для первичной обмотки идеально подходит монтажный провод марки МГТФ-0,5 или одножильный провод в ПВХ-изоляции («кроссировка»).

Диод VD1 обязательно должен быть германиевым, например, типов Д9, ДЗ10, Д311, ГД507. Кремниевые диоды имеют большое пороговое напряжение открывания (0,5…0,7 В), что приведет к сильной нелинейности шкалы прибора в области измерения малых сопротивлений. Германиевые же диоды начинают проводить ток при прямом напряжении 0,1…0,2 В.

Печатные платы для прибора не разрабатывались. Все варианты прибора собирались на макетных печатных платах с шагом отверстий 2,5 мм (продаются на радиорынках) методом навесного монтажа.

Правильно собранный прибор начинает работать сразу, нужно лишь подобрать сопротивление резисторов, как было указано выше. Чтобы облегчить настройку, в качестве резисторов R2 и R3 можно использовать подстроечные резисторы.

Задающий генератор может быть собран и по другой схеме. В радиолюбительской литературе подобные схемы встречаются часто

Важно, чтобы частота сигнала генератора была около 100 кГц. Можно вообще обойтись без внутреннего генератора, используя уже имеющийся в распоряжении стационарный генератор и стрелочный авометр, а прибор оформить в виде приставки к ним

Схема ESR метра

А печатную плату доделал по-хитрому. Стала она «двухсторонней» — со второй стороны расположил детали, не уместившиеся на первой. Для простоты решения, возникшего затруднения, разместил их «навесом». Тут не до изящества — пробник нужен.

Протравил печатную плату и запаял детали. Микросхему в этот раз поставил на панельку, для подачи питания приспособил разъем, который можно надёжно укрепить на плате при помощи пайки и корпус в дальнейшем уже можно «вешать» на него. А вот подстроечный резистор, с которым пробник заработал лучше всего, нашёл у себя только такой – далеко не миниатюрный.

Обратная сторона – плод прагматичности и вершина аскетизма. Что-то сказать здесь можно только про щупы, несмотря элементарность исполнения они вполне удобны, а функциональность так вообще выше всяческих похвал — способны на контакт с электролитическим конденсатором любого размера.

Всё поместил в импровизированный корпус, место крепления – резьбовое соединение разъёма питания. На корпус, соответственно пошёл минус питания. То есть он заземлён. Какая ни есть, а защита от наводок и помех. Подстроечник не вошёл, зато всегда «под рукой», будет теперь потенциометром. Вилка от радиотрансляционного динамика, раз и навсегда, позволит избежать путаницы с гнёздами мультиметра. Питание от лабораторного БП, но при помощи персонального провода с вилкой от ёлочной гирлянды.

И оно, это чудо неказистое, взяло и заработало, причём сразу и как надо. И с регулировкой никаких проблем – соответствующий одному ому, один милливольт выставляется легко, примерно в среднем положении регулятора.

А 10 Ом соответствует 49 мВ.

Исправный конденсатор, соответствует примерно 0,1 Ом.

Неисправный конденсатор, соответствует более 10 Ом. С поставленной задачей пробник справился, неисправные электролитические конденсаторы на плате ремонтируемого устройства были найдены. Все подробности относительно этой схемы найдёте в архиве. Максимально допустимые значения ESR для новых электролитических конденсаторов указаны в таблице:

А некоторое время спустя захотелось придать приставке более презентабельный вид, однако усвоенный постулат «лучшее — враг хорошего» трогать его не позволил – сделаю другой, более изящный и совершенный. Дополнительная информация, в том числе и схема исходного прибора, имеется в приложении. Про свои хлопоты и радости поведал Babay.

Обсудить статью ПРИСТАВКА К МУЛЬТИМЕТРУ ESR МЕТР

Конструкция наручных электронных часов с микроконтроллером и двумя светодиодами, показывающим время в двоичном коде.

↑ Итого

Данный прибор работает у меня около месяца, его показания при измерениях конденсаторов с ESR в единицы Ом совпадают с прибором по схеме Ludens . Он уже прошёл проверку в боевых условиях, когда у меня перестал включаться компьютер из-за емкостей в блоке питания, при этом не было явных следов «перегорания», а конденсаторы были не вздувшимися.

Точность показаний в диапазоне 0,01…0,1 Ом позволила отбраковать сомнительные и не выбрасывать старые выпаянные, но имеющие нормальную ёмкость и ESR конденсаторы. Прибор прост в изготовлении, детали доступны и дёшевы, толщина дорожек позволяет их рисовать даже спичкой. На мой взгляд, схема очень удачна и заслуживает повторения.

Заключение

Ну что еще можно сказать про ESR? В настоящее время идет битва среди производителей за рынок. Кто предложит конденсатор с минимальным ESR и хорошей емкостью, тот молоток ;-). Не поленитесь также купить или собрать прибор ESR-метр. Особенно он будет очень актуален для ремонтников радиоэлектронной аппаратуры. Мультиметр может показать вам емкость и ток утечки, но вот внутреннее сопротивление покажет именно ESR-метр.

Бывало очень много случаев, когда аппаратура ну никак не хотела работать, хотя все элементы в ней были целые. В этом случае просто замеряли ESR-метром конденсаторы и выявляли их сопротивление. После замены дефектных конденсаторов  с большим ESR на конденсаторы с низким ESR (LOW ESR), аппаратура оживала и работала долго и счастливо.
