Акустические системы

СОДЕРЖАНИЕ

В многополосных АС головки, предназначенные воспроизводить разные части частотного диапазона, включаются через так называемые разделительные фильтры. Их назначение заключается в том, чтобы пропускать к каждой головке напряжение только нужных частот.

Эти фильтры различают по крутизне спада за пределами высшей или низшей граничной частоты. Обычно применяют фильтры с крутизной спада 6, 12 или 18 дБ на октаву.

По схеме их разделяют на фильтры для двухполосных и трехполосных АС.

Исходными данными для расчета являются частота раздела и сопротивление головки в рабочей полосе фильтра. На Рис. 89,а, б, в приведены схемы фильтров с крутизной спада соответственно 6, 12 и 18 дБ/октава. В верхней части каждого из рисунков приводится схема фильтра для двухполосной АС, а в нижней — для трехполосной.

На каждом рисунке приведена также формула для определения элементов этих, фильтров.

Предназначение

Сделать фильтр для сабвуфера

Фильтр или кроссовер(см.Самодельные кроссоверы для акустики и их предназначение), как его еще называют, сегодня выполняет важнейшую функцию. Дело в том, что практически все современные динамики, включая и сабвуфер, воспроизводят эффективно только определенную долю частот. К примеру, тот же басовик воспроизводить хорошо в состоянии только низкие басы.

Фильтр для автомобильного сабвуфера

За границами «родной» полосы (эффективно воспроизводимой), звуковое давления, идущее из динамика, заметно снижается и возрастает одновременно с этим уровень искажений. В таком случае говорить о каком-то качестве звука просто глупо и следовательно, чтобы решить проблему, приходится использовать в аудиосистеме несколько динамиков(см.Как выбрать динамики для автомагнитолы своими силами). Такова реалия: это происходит и в домашней акустике, и в автомобильной. Это не новость.

Типичные схемы расположения динамиков в авто и роль фильтров

Динамики в авто

Касательно автомобильной акустики хотелось бы выделить две типичные схемы построения системы звука, с которыми знакомы, наверное, все, кто много мало знаком с автозвуком.Речь идет о следующих схемах:

Наиболее популярная схема подразумевает три динамика. Это басовик (нацеленный исключительно на низы), динамик средних и низких частот (мидбасс) и отвечающий за воспроизведение ВЧ, твитер.

Фильтр низких частот сделать самому для сабвуфера

Именно для того, чтобы не нарушать это требование, предназначены электрические фильтры, в роль которых входит выделение конкретных «родных» частот и подавление «чужих».

Типы фильтров

Фильтры(см.Как сделать самому фильтр для автомагнитолы) частот различаются по типам.Принято выделять следующие варианты:

Обычные фильтры, принцип действия которых сводится к тому, чтобы у их катушек индуктивности сопротивление возрастало с ростом частоты сигнала и спадало у конденсаторов, которыми они наделены. Несложно догадаться, что в таких фильтрах эффективно пропускают НЧ катушки индуктивности, а ВЧ – конденсаторы.

Полосовой фильтр

• Режекторный фильтр – полная противоположность полосовому. Здесь та полоса, которая ПФ пропускается без изменений, подавляется, а полосы вне этого интервала усиливаются;
• ФИНЧ или фильтр подавления инфранизких частот стоит особняком. Принцип его действия основывается на подавлении высоких частот с низким показателем среза (10-30Гц). Предназначение этого фильтра – непосредственная защита басовика.

Нч фильтр для сабвуфера самому

Параметры

Кроме типов фильтров, принято разделять и их параметры.К примеру такой параметр, как порядок, свидетельствует о количестве катушек и конденсаторов (реактивных элементов):

• 1-ый порядок содержит только один элемент;
• 2-ой порядок два элемента и т.д.

Другой, не менее важный показатель – крутизна спада АЧХ, показывающая, насколько резко фильтр подавляет «чужие» сигналы.

Для сабвуфера

В принципе, любой фильтр, в том числе и этот, представляет собой сочетание нескольких элементов. Обладают компоненты эти свойством избирательно пропускать сигналы определенных частот. Принято разделять три популярные схемы этого разделителя для басовика.Они представлены ниже:

Первая схема подразумевает самый простой разделитель (изготовить который своими руками, не составит никакой сложности). Он выполнен в виде сумматора и стоит на одном транзисторе. Конечно, серьезного качества звука с таким простейшим фильтром не добиться, но из-за своей простоты, он прекрасно подходит любителям и начинающим радиоманам;

Простая схема

Две другие схемы намного сложны, чем первая. Построенные по эти схемам элементы, размещаются между местом выхода сигнала и входом усилителя басовика.

Каким бы ни был разделитель, простейшим или сложным, он должен иметь следующие технические характеристики.

Фильтры для динамиков своими руками

Сделать фильтр для динамика совсем не сложно. Он состоит всего из двух элементов – конденсатора и катушки индуктивности. Рассчитать параметры радиоэлементов для пассивной схемы низкой частоты второго порядка проще всего на онлайн калькуляторе. Там можно задать желаемый уровень среза и сопротивление акустической головки. Программа выдаст требуемую ёмкость конденсатора и индуктивность катушки. Например, выбран уровень среза 150 Гц, а сопротивление динамика равно 4 Ом. Калькулятор выдаст следующие значения:

• Ёмкость конденсатора – 187 мкф
• Индуктивность катушки – 6,003 мГн

Требуемую ёмкость можно получить из параллельно соединённых конденсаторов К78-34, которые специально разработаны для работы в акустических системах. Кроме того есть обновлённая линейка конденсаторов аналогичного типа. Это KZKWhiteLine. В качестве недорогих аналогов, радиолюбители часто используют конденсаторы типа МБГО или МБГП.

Катушка индуктивности на 6 мГн наматывается на оправке диаметром 1 см и длиной 6 см. Поскольку катушка не имеет магнитного сердечника в качестве бобины можно использовать цилиндр из любого материала, на который для удобства намотки, нужно сделать щёчки. Для намотки используется медный провод типа ПЭЛ диаметром 1 мм. Длина проволоки 84 метра. Намотку нужно делать виток к витку.

Фильтр для автомагнитолы сделать самому

Хотя мы уже живём в XXI веке, в то время когда наши космические корабли бороздят просторы вселенной, в нашем родном социуме до сих пор существует некая каста автовладельцев, в автомобилях которых отсутствует фильтр для питания автомагнитолы. Их не смущает ни низкое качество звука издаваемого из динамиков их акустической системы, ни хрипы, ни гудения и не гул двигателя. Конечно же, все эти проблемы легко решаемы заменой старой автомагнитолы на более современную цифровую и многофункциональную имеющую процессорное управление, но, к сожалению, иногда и этот проверенный способ не помогает. Поэтому в данной статье вашему вниманию представлена инструкция о том, как своими руками выявить и устранить лишние шумы автомобильной акустики.

Принципиальная схема ФНЧ

Схема фильтра для сабвуфера показана на рисунке. Работает он на основе двух операционных усилителей U1-U2 (NE5532). Первый из них отвечает за суммирование и фильтрацию сигнала, в то время как второй обеспечивает его кэширование.

Принципиальная схема ФНЧ к сабу

Стереофонический входной сигнал подается на разъем GP1, а дальше через конденсаторы C1 (470nF) и C2 (470nF), резистора R3 (100k) и R4 (100k) попадает на инвертирующий вход усилителя U1A. На этом элементе реализован сумматор сигнала с регулируемым коэффициентом усиления, собранный по классической схеме. Резистор R6 (27k) вместе с P1 (50k) позволяют провести регулировку усиления в диапазоне от 0.5 до 1.5, что позволит подобрать усиления сабвуфера в целом.

Резистор R9 (100k) улучшает стабильность работы усилителя U1A и обеспечивает его хорошую поляризацию в случае отсутствия входного сигнала.

Сигнал с выхода усилителя попадает на активный фильтр нижних частот второго порядка, построенный U1B. Это типичная архитектура Sallen-Key, которая позволяет получить фильтры с разной крутизной и амплитудной. На форму этой характеристики напрямую влияют конденсаторы C8 (22nF), C9 (22nF) и резисторы R10 (22k), R13 (22k) и потенциометр P2 (100k). Логарифмическая шкала потенциометра позволяет добиться линейного изменения граничной частоты во время вращения ручки. Широкий диапазон частот (до 260 Гц) достигается при крайнем левом положении потенциометра P2, поворачивая вправо вызываем сужения полосы частот до 50 Гц. На рисунке далее показана измеренная амплитудная характеристика всей схемы для двух крайних и среднего положения потенциометра P2. В каждом из случаев потенциометр P1 был установлен в среднем положении, обеспечивающим усиление 1 (0 дб).

Сигнал с выхода фильтра обрабатывается с помощью усилителя U2. Элементы C16 (10pF) и R17 (56k) обеспечивают стабильную работу м/с U2A. Резисторы R15-R16 (56k) определяют усиление U2B, а C15 (10pF) повышает его стабильность. На обоих выходах схемы используются фильтры, состоящие из элементов R18-R19 (100 Ом), C17-C18 (10uF/50V) и R20-R21 (100k), через которые сигналы поступают на выходной разъем GP3. Благодаря такой конструкции, на выходе мы получаем два сигнала сдвинутых по фазе на 180 градусов, что позволяет осуществлять прямое подключение двух усилителей и усилителя с мостовой схемой.

В фильтре используется простой блок питания с двухполярным напряжением, основанный на стабилитронах D1 (BZX55-C16V), D2 (BZX55-C16V) и двух транзисторах T1 (BD140) и T2 (BD139). Резисторы R2 (4,7k) и R8 (4,7k) представляют собой ограничители тока стабилитронов, и были подобраны таким образом, чтобы при минимальном напряжении питания ток составлял около 1 мА, а при максимальном был безопасен для D1 и D2.

Элементы R5 (510 Ом), C4 (47uF/25V), R7 (510 Ом), C6 (47uF/25V) представляют собой простые фильтры сглаживания напряжения на базах T1 и T2. Резисторы R1 (10 Ом), R11 (10 Ом) и конденсаторы C3 (100uF/25V), C7 (100uF/25V) представляют собой также фильтр напряжения питания. Разъем питания — GP2.

Форма сигнала

Схемотехнику принято делить на две большие области: цифровую и аналоговую, по типу сигнала. Аналоговая оперирует такими параметрами, как сила тока, напряжение (иногда оно бывает отрицательным) и сопротивление. В цифровой все проще — в схеме есть только высокий и низкий логические уровни, даже без конкретных значений.

В С/С++ подобное отношение моделирует тип bool и два его состояния — true и false. Я и дальше буду использовать аналогии из языков программирования, где это уместно. Надеюсь, это поможет тебе лучше понять происходящее. Кроме того, это ярко показывает, насколько тесно все связано в цифровом мире.

Аналоговая схемотехника капризна и непредсказуема — на параметры сигнала могут влиять не только хорошо известные факторы вроде температуры и внешних наводок, но и даже такие неочевидные вещи, как вовремя не отмытый с платы флюс или окислившиеся контакты (без шуток). Цифровая схемотехника, напротив, слабо зависит от окружающих условий и вообще устойчива к шумам.

Какой конденсатор ставить на ВЧ динамик

Для получения качественного звучания акустических систем, нужно очень тщательно подходить к выбору конденсатора. Какой конденсатор нужен для динамика ВЧ. Китайские производители недорогих колонок ставят последовательно с катушкой высокочастотного динамика электролит ёмкостью 2-10 мкф.

Изделия такого типа являются полярными и по определению предназначены для работы в цепях постоянного тока. На переменном токе они ведут себя не совсем корректно, поэтому для подключения высокочастотного динамика в акустической системе из двух или трёх громкоговорителей нужно использовать плёночные изделия соответствующей ёмкости. Если имеется недорогая акустическая система китайского производства, то достаточно вскрыть её, и заменить электролит, на полипропиленовый или бумажный конденсатор, чтобы почувствовать разницу.

Если необходимой ёмкости нет, то нужные конденсаторы для ВЧ динамиков собираются из нескольких изделий, соединённых параллельно.Из отечественной продукции можно использовать К73-17 и К78-34. Это лавсановые и полипропиленовые изделия. Тип К78-34 специально разработан для установки в фильтры высококачественных акустических систем. Он корректно работает на частотах до 22 кГц при выходной мощности колонок до 220 ватт с динамиками 4 Ом.

Чтобы правильно подобрать конденсатор для ВЧ динамика 4 Ом нужно знать его резонансную частоту. Высокочастотные головки могут иметь сравнительно низкую резонансную частоту порядка 800-1 200 Гц, но у большинства «пищалок» резонанс будет на 2 000-3 000 Гц. Величины конденсаторов для разных уровней среза к динамику 4 Ом выглядят следующим образом:

• 5 000 Гц – 8,0 мкф
• 6000 Гц – 6,5 мкф
• 8000 Гц – 5,0 мкф
• 9000 Гц – 4,4 мкф

Обрезать полосу, с помощью фильтра первого порядка, нужно выше резонанса, в противном случае колонка будет неприятно вибрировать при воспроизведении звука. Рекомендуется, чтобы частота среза фильтра примерно в два раза превосходила величину резонанса высокочастотного громкоговорителя.

Частота раздела

Тут самое время задуматься о частоте раздела. Обычно частота раздела выбирается на ровных горизонтальных участках, вдали от резонансов и завалов, стараясь обойти внезапные неравномерности как потенциальные источники искажений… А если вспомнить что существует фаза, о которой мало известно, а если известно, то векторно ачх на бумажке не сложишь, а из-за кривизны фаз даже на идеально ровной ачх что-то вылезет, что-то провалится в большей или меньшей степени. Также надо помнить что может дать сам динамик, особенно ВЧ, скажем не надо заставлять дюймовый купольник играть от двух, а тем более одного килогерца, даже если он способен их отыграть по АЧХ.

Итак, смотрим какие уникальные динамики нам достались. Высокочастотник начинает валить с 1,3 кгц, значит ниже его пускать нельзя. С другой стороны низкочастотник пытается играть по самые 10 кгц, с переменным успехом. Однако здравый смысл подсказывает, что выше килогерца его пускать плохая затея. И что спрашивается делать, если рабочие диапазоны динамиков не пересекаются?

Тут есть два варианта: если спады имеют адекватную крутизну, то лучше всего сводить в ямку, особенно если ямка получается широкой. В случае же нашем, когда спады круты как обрывы, надо держатся подальше от самого крутого из них. Чаще всего это может случится с высокочастотником, им всегда тяжко работать у нижней границы диапазона, поэтому им целесообразнее облегчить жизнь возлагая воспроизведение нижней части диапазона на НЧ динамик, который отыграет хоть плохо, но не нагадит. Поэтому ограничиваем диапазон участком от 1,5 кгц до 2,2 кгц.

Разделительный фильтр для двухполосной акустической системы

Всем привет, продолжаю серию обзоров про самодельную акустику. Про динамики начало тут. Сегодня о том, как не надо делать разделительный фильтр. Что такое разделительный фильтр (для любителей англицизмов «кроссовер»)? Это устройство, пропускающее определенные частотные составляющие в сигнале и ослабляющее остальные. Фильтр может быть реализован в виде аналоговой схемы (пассивные и активные фильтры), а также реализован программно или в виде цифрового устройства (цифровые фильтры). Если в акустической системе больше одного динамика, то что бы динамики играли согласовано по своим частотным диапазонам, необходим фильтр, который даст динамику играть в своей полосе частот, в своей «зоне комфорта». Но есть главная особенность. Фильтр для акустической системы нельзя рассчитать, слишком много факторов будут влиять на конечную АЧХ акустики (параметры динамика, расположение их на корпусе, бафлстеп и пр.) Нужны измерения конкретных динамиков в конкретном корпусе. Конечно, это касается домашнего Hi Fi, а не low автозвука и поделок из отечественных динамиков в ящике для хранения картофеля.

Так как здесь все же сайт для

а не форум по звукотехнике, я расписывать все подробно не буду, но очень рекомендую ознакомится с этой статьей и данным разделом форума.

Теперь посмотрим на то, что предлагают китайцы тем, кто все таки решился пойти по простому пути и поставить готовый фильтр. Так как проект у меня ультрабюджетный, я выбрал самое дно рынка, самый дешевый и простой разделительный фильтр для двух полос. Плата фильтра продается по одной.

Размеры платы и подключения:

Тут есть система перемычек:

• Без перемычек — «нормальный» режим.
• С1 перемычка — усиление высоких частот (ВЧ).
• С2 перемычка — усиление низких частот (НЧ).
• Обе перемычки — усиление всего и вся))

Внешний вид платы:

Клеммы: вход с усилителя, выход для НЧ динамика и выход для ВЧ динамика. Так на вскидку, тут фильтр второго порядка (катушка+конденсатор) на НЧ и фильтр первого порядка на ВЧ (конденсатор). Аттенюатор из резисторов отсутствует, если у Вас отличается чувствительность (громкость) динамиков, то это Ваши проблемы. Примерно такую передаточную характеристику мы ждем от такого фильтра:

Но давайте рассмотрим подробнее, перевернув плату топология становится на свои места:

Это все же фильтр первого порядка на НЧ с сабсоник фильтром. Конденсатор тут стоит последовательно с катушкой. На ВЧ работают один либо пара конденсаторов. Вот, собственно, и разница между НЧ фильтром второго порядка и первый порядок + сабсоник:

Сабсоник может быть полезен как раз для мелких динамиков, что бы низкие частоты не шли на динамик, не способный их воспроизвести. Посмотрим теперь номиналы элементов:

Электролит 220 мкФ 50 В, пленка 1,5 мкФ 100 В 2 шт. Индуктивность катушки я не смог определить, она очень мала. Вот ее параметры: Ферритовый каркас 6 мм в диаметре 20 мм длиной, намотана 17 витков проводом 1 мм. Измеренные графики работы этого фильтра:

По два графика — это работа перемычек. Что же мы видим? Да то, что фильтр-то, нифига не фильтрует. По НЧ индуктивность совсем не работает (зеленая линия), не заваливает АЧХ к середине (басовик будет играть весь диапазон), второй график (желтый) работа сабсоника. По ВЧ — обычный фильтр первого порядка. В принципе, все это плату можно заменить одним конденсатором 3,3 мкФ.

Результат (точнее отсутствие результата) вполне ожидаемо, фильтр по НЧ не работает, сэкономили на катушке. Но для моего проекта пойдет и этот)) Но, если задумаете делать много полосную систему, пере

Импедансная характеристика динамиков

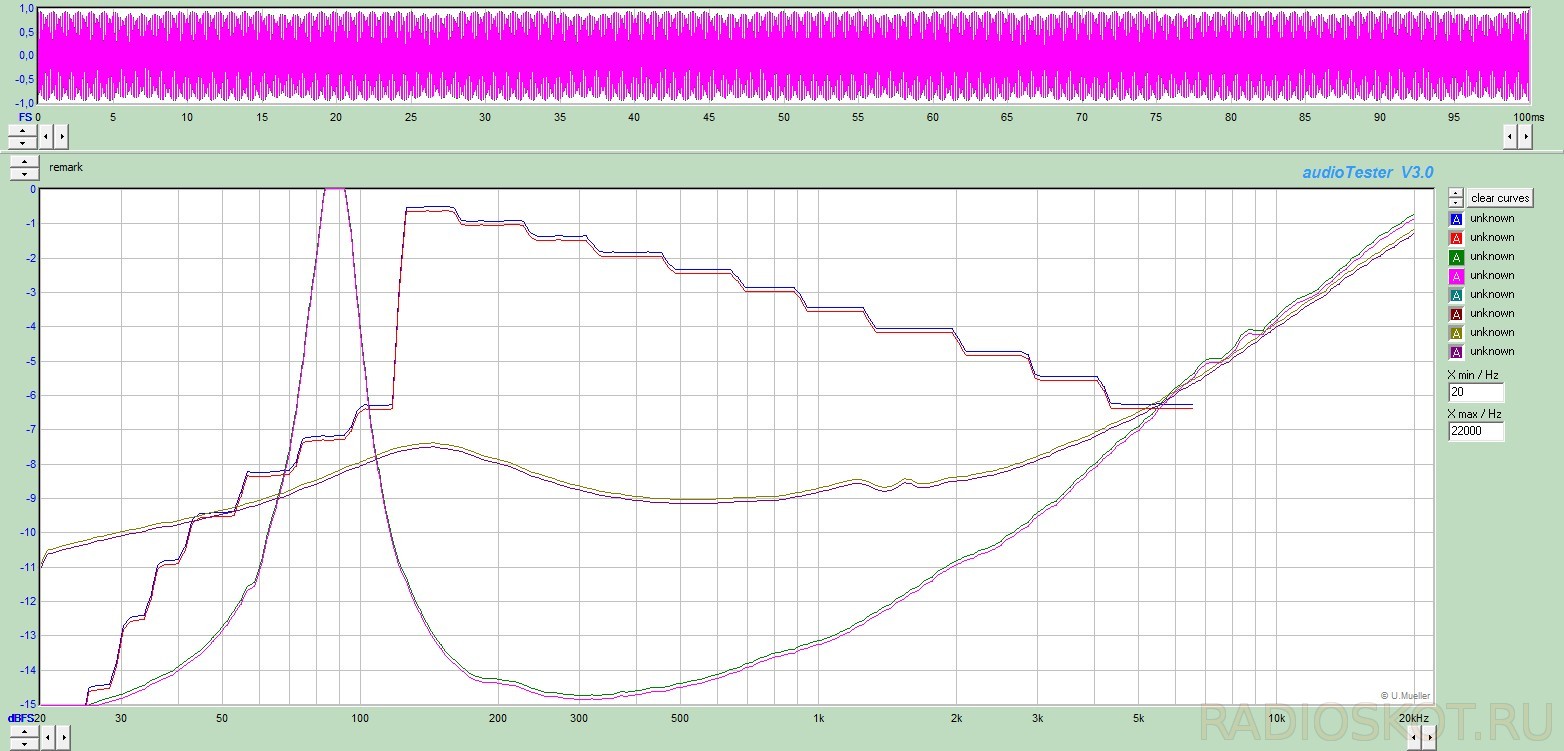

Когда с примерными параметрами все более или менее ясно, самое время переходить к практике. Снимаем импедансную характеристику динамиков. С целью оценки сопротивления на графике имеется лесенка с шагом в один Ом. Скачек на 110 герцах это переключение с 10 Ом на 20.

Разумеется с такими горбами ни один фильтр нормально, и уж тем более расчетно работать не будет, особенно фильтр НЧ. Фильтру ВЧ этот подъем работать в общем то не мешает, однако как упоминалось ранее такой подъем на конце диапазона приведет к подъему высоких частот, в случае если усилитель имеет высокое сопротивление. Это можно использовать и во благо, оставив подъем небольшим.

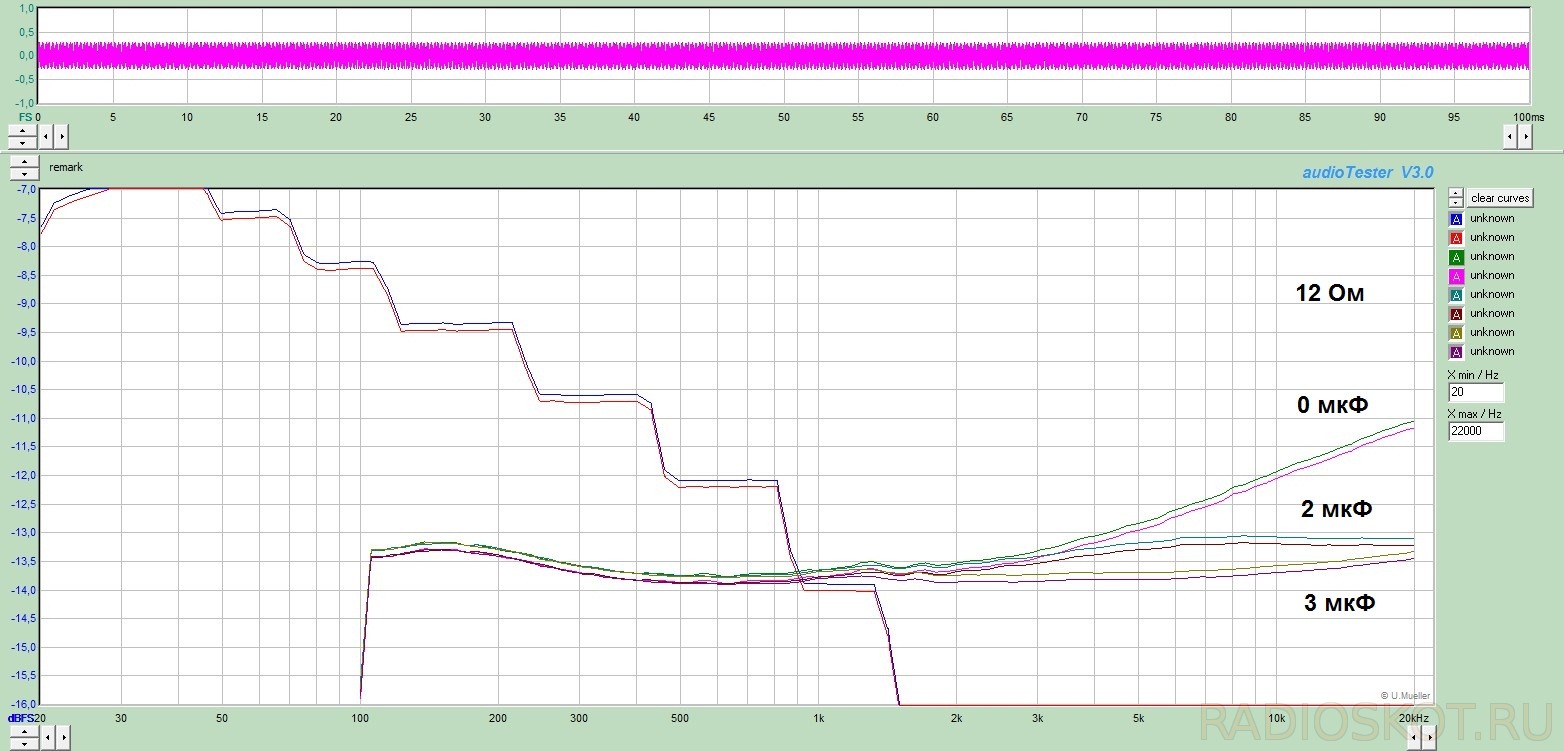

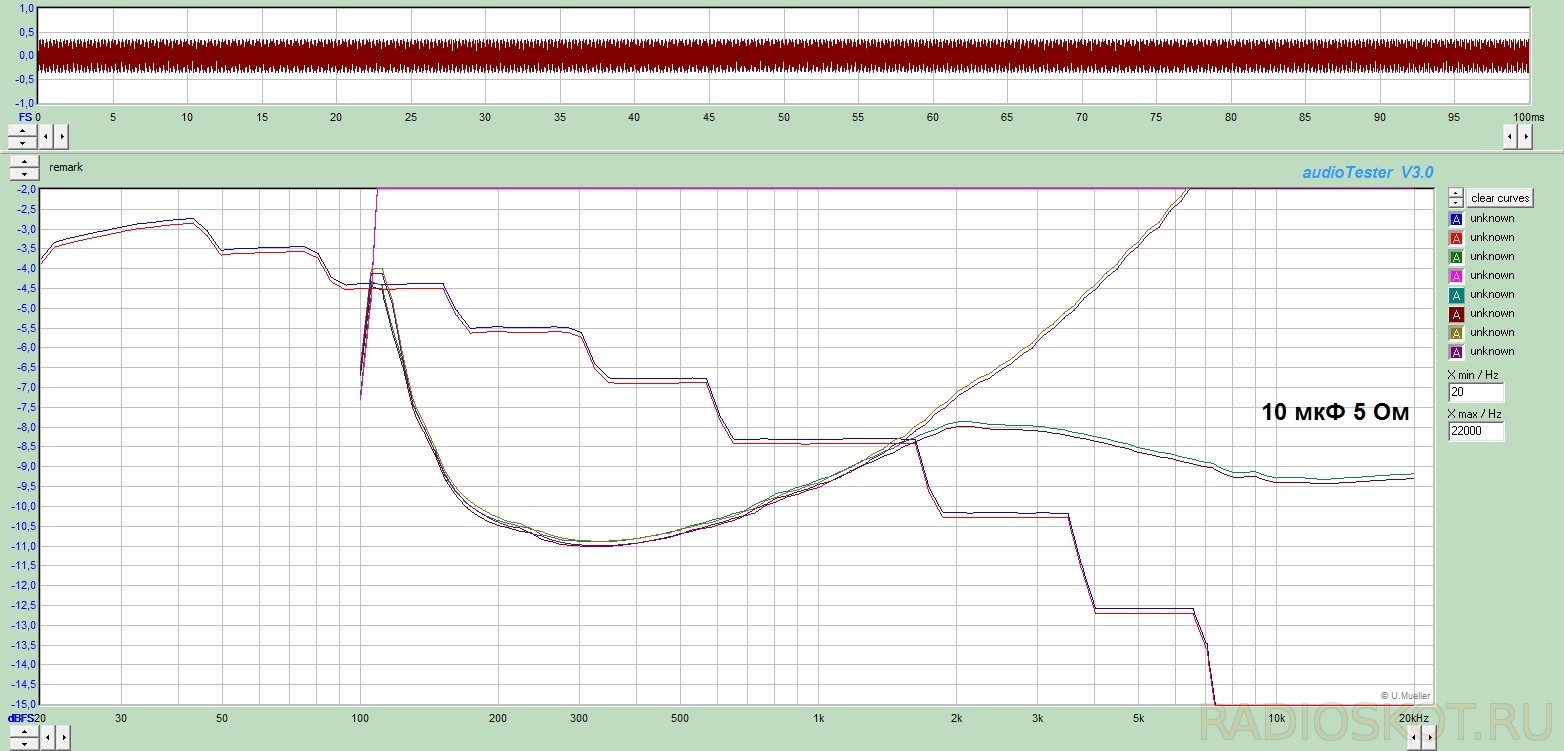

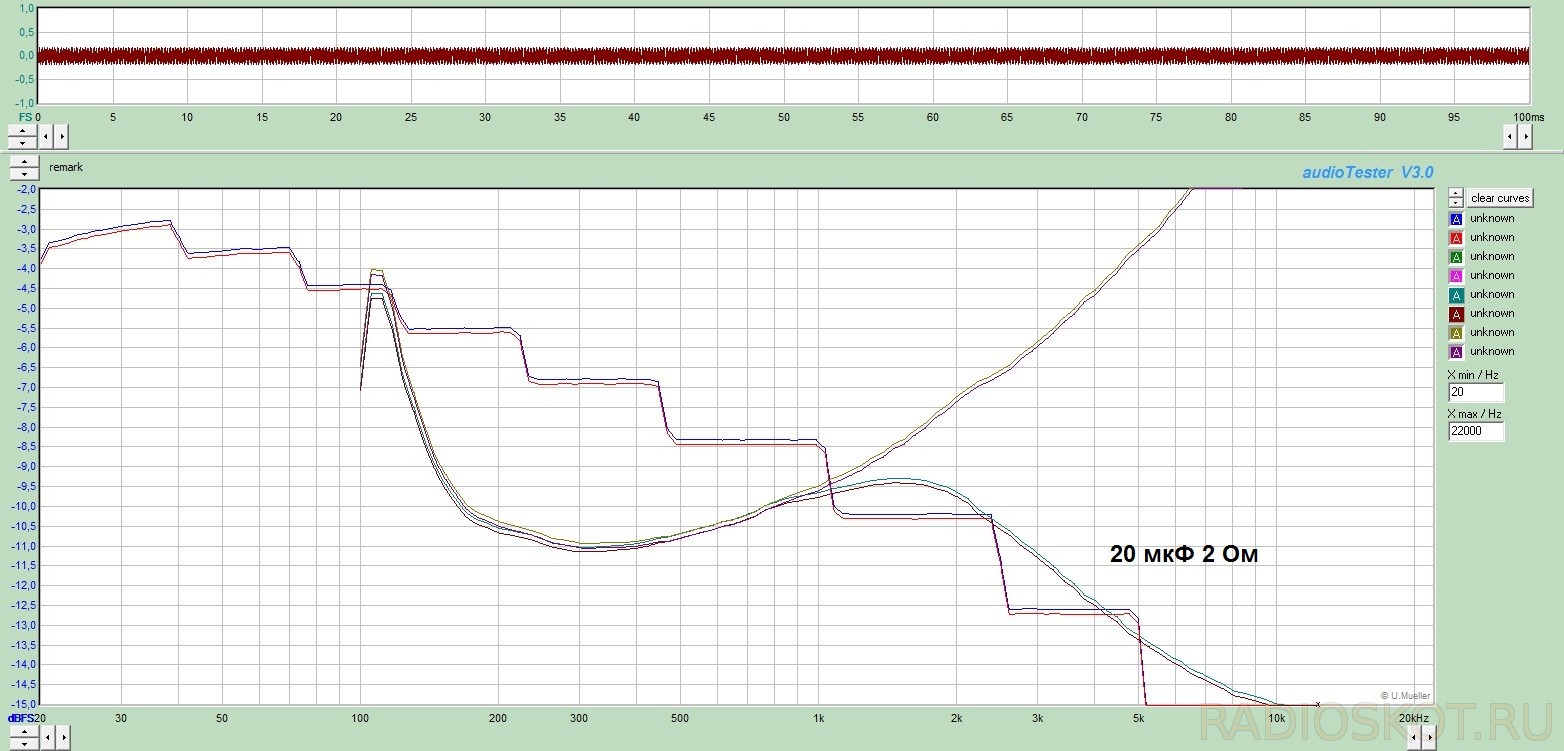

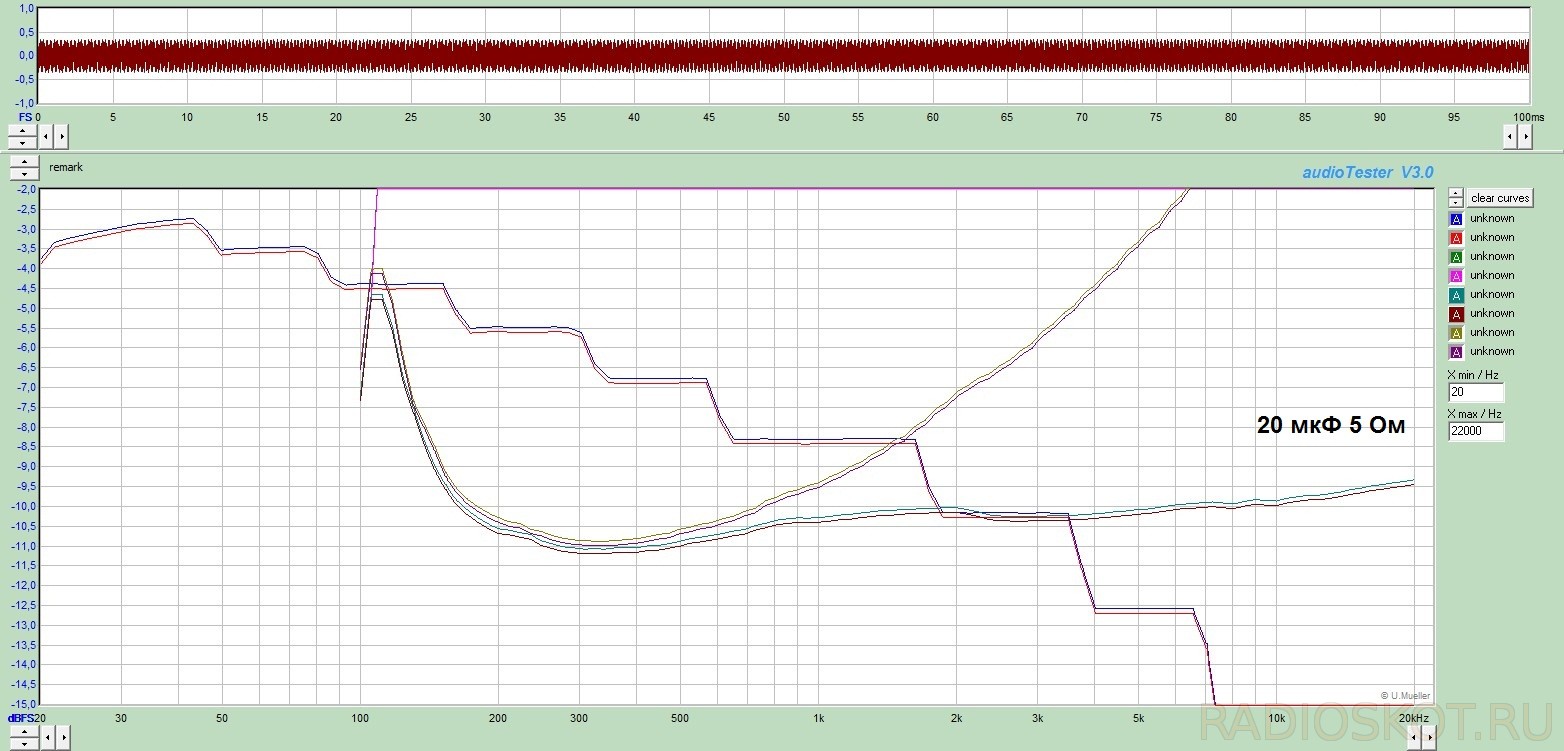

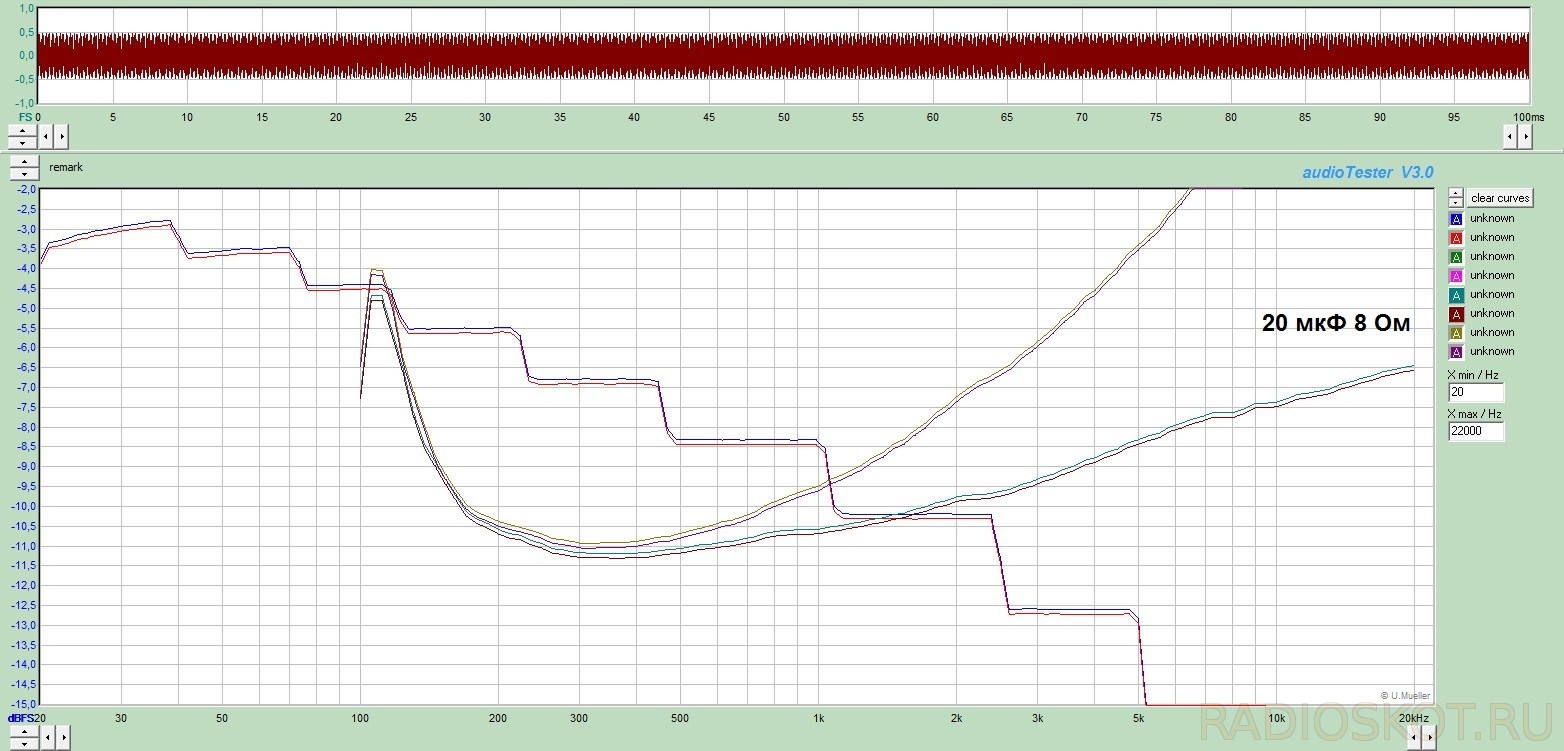

Для примерного представления что от чего зависит привожу набор графиков для различных емкостей и сопротивлений. Ступенька начинается с 10 Ом.

Зная минимальное сопротивление НЧ звена, нужно привести к такому же и ВЧ звено. Тут много вариантов как соединить два резистора и цепочку Цобеля, и каждый кто решился на такой отважный шаг как сведение сам способен определить вид подключения и номиналы резисторов, поэтому описывать данную процедуру здесь излишне. Конкретно в данных колонках по результатам предварительного прослушивания решено было оставить родные резисторы на 2,2 ома и цепочку Цобеля параллельно ВЧ динамику.

Рис. 90. Схема бескаркасной намотки катушки

Если есть возможность, то для полимеризации клея катушку запекают в термостате при температуре 140 — 160° С в течение 1 ч.

Если такой возможности нет, то катушка должна быть высушена при комнатной температуре в течение суток. Иногда провод, в качестве которого предпочитают марку ПЭЛ, бывает покрыт каким-либо маслом.

Тогда перед намоткой или в ее процессе провод нужно протереть ваткой, смоченной смесью из 50% спирта и 50% бензина или, в крайнем случае, чистым бензином. Собранный и смонтированный фильтр, т. е. его конденсаторы и катушки, размещают на полочке, укрепленной внутри корпуса АС. Разумеется, все электрические соединения должны быть хорошо пропаяны во избежание шорохов и тресков, могущих возникнуть из-за плохих контактов.

Самодельные кроссоверы

Случается, что став обладателем дорогой автомобильной акустики, владелец обнаруживает, что в комплекте нет кроссоверов. Понятно, что без них обойтись будет невозможно, так как ВЧ динамики могут просто напросто сгореть. Что делать? Ответ до смешного прост – изготовить их своими руками.

Инструменты

Для начала вооружимся необходимыми инструментами:

• Хорошим и удобным паяльником.
• Специальным прибором, измеряющим индуктивность.
• Клеем «Момент».
• Хлорным железом.
• Фольгированным стеклотекстолитом.
• Термоусадочной трубкой.
• Силиконовым герметиком.

Схема кроссовера

В первую очередь, надо тщательнейшим образом изучить теххарактеристики купленных динамиков

Особое внимание рекомендуется уделить низким частотам пищалок, а также уровню характеристической чувствительности НЧ и ВЧ динамиков.
Затем нужно подобрать правильную электрическую схему, подразумевающую подключение кроссовера.

Катушка индуктивности

Катушки индуктивности в кроссовере

Наматываем катушки индуктивности для динамиков. Отметим, что делая это для НЧ-динамика, лучше пользоваться медной проволокой, имеющей диаметр 1 мм и изолированной специальным лаком.

Делаем печатную плату

• Пришло самое время начертить плату на бумаге. Делать это нужно, исходя из размеров получившихся катушек и резисторов.
• Чертим плату и переносим ее на лист специального материала.

Платы нашего будущего кроссовера собираем согласно схеме установки.

Кроссовер, собранный по стандартной схеме

Соединяем акустические провода

Соединяем акустические провода, используя обычный паяльник. В работе нужно быть крайне внимательным и не перепутать выходы для НЧ и ВЧ-динамика

Обратить внимание нужно и на полярность.
Клей пригодится и здесь. Нужно залить «Моментом» провода, которые припаяли, что предохранит опять же от вибраций и возможных переломов.

Подключение

• Проводим пробное подключение и убеждаемся в том, что сигнал подается на каждый динамик с соответствующего выхода самодельного кроссовера.
• Если это необходимо, то можно включить и резистор сопротивлением 4 Ом перед ВЧ-фильтром.

Кроссовер акустический автомобильный

Готовый своими руками кроссовер обтягиваем термоусадочной трубкой, соблюдая нужные размеры. Заливаем края обязательно силиконом, чтобы внутрь кроссовера не попала влага или пыль. Представленная инструкция поможет изготовить самодельный кроссовер для акустики без особых проблем. В процессе операции рекомендуется изучить дополнительно фото и видео – материалы. Что касается цены на расходные материалы, то она зависит от количества катушек и выходов под динамики

Немаловажное значение имеет и материал, который используется

Фильтр – сумматор для сабвуфера, схема – Поделки для авто

При сборке усилителей для автомобилей на микросхемах TDA 7293 или TDA 7294 иногда возникает необходимость в компактом блоке фильтра, желательно чтобы был простым и понятным, а также имел нормальные характеристики и являлся одновременно сумматором. Именно в этой статье и предоставляю такую поделку и схему.

Схема собрана всего на одном биполярном, маломощном транзисторе. Можно конечно использовать для сабвуфера и пассивный фильтр, например всего из одного фильтра LC, он мог бы отфильтровать звук до частоты 20-150 Гц, но это не целесообразно, так как на выходе получим то же самое, что и на входе. Вот именно поэтому нам и нужно первоначальный звук хорошо отфильтровывать.

Почему применяют фильтры НЧ, да потому что при фильтрации, так сказать с каждой ступенькой номинал звука уменьшается на входе в сотни раз, и когда подаём этот номинал на сабвуфер, его не достаточно или просто не хватает для нормальной раскачки.

В приведённой в этой статье схеме, происходит практически тоже, но за исключением того, что стоит один транзистор, на котором собран предварительный усилитель, и который уже “отфильтровал” звуковой сигнал и усилил его для подачи на конечный усилитель.

печатка для тех, кто собирается травить плату.

На входе фильтра собран сумматор, который суммирует оба канала, и в последствии сигнал поступает в пассивный фильтр с частотой среза 150 Гц. Фильтр второго канала имеет усилитель на выходе. Есть и особенность данной схемы, в том что можно регулировать срез от 15 до 30 Гц.

Схема не требует к себе каких-либо наладок или подстроек. Единственная подстройка это частота среза, которую можно настроить под себя, под свой вкус, так как в схеме есть сдвоенный регулятор 100 кОм ( можно взять номинал от 47 до 2200 кОм).

Схема прекрасно работает с любыми усилителями мощности звук.частоты, как с маломощными 12-Воль-ми, так и с мощными двуполярными.

Отечественные или импортные транзисторы, прекрасно себя чувствуют в этой схеме, так что тут выбор за вами.

И ещё хочу отметить один момент, если у вас сложилась ситуация, которая требует обратиться в автосалон, то сперва узнайте о нём прочитав отзывы. Лучше ехать, когда знаешь куда едешь…

PSU Designer

Очень полезная программа. С ее помощью легко рассчитываются любые источники питания — мостовые, одно- и двухполупериодные, на кенотронах и диодах, с L и C-фильтром. В базе данных уже содержатся необходимые данные наиболее популярных выпрямителей, вам остается лишь задать напряжение на вторичной обмотке сетевого трансформатора и ток (сопротивление) нагрузки. Программа симулирует форму напряжения и тока в любой точке схемы и предупреждает, если какое-нибудь предельно допустимое значение для выпрямителя превышено. Новая версия PSU Designer позволяет сохранять файлы и редактировать их (информация с сайта «Салон AV»)

Как сделать кроссовер для акустики

Собрать подобную конструкцию достаточно просто, главное знать секреты сборки. Подобный кроссовер имеет два основных преимущества:

• Экономия средств. Качественное устройства стоит достаточно дорого, чего не скажешь о самодельном варианте.
• Увлекательный процесс сборки. Поэтапно собирая детали, можно разобраться в работе прибора. Это облегчит ремонт деталей при последующей поломке.

Схема кроссовера

В первую очередь проверяются параметры динамиков, их частота и уровень чувствительности. После чего, подбирается электрическая схема для подключения механизма. Предпочтительнее выбрать фильтры второго порядка, так, как параметры частоты увеличиваются в небольших салонах автомобилей.

Если использовать фильтр первого порядка при подключении динамиков для воспроизведения высоких частот, возникает шипение, а низко частотные усиливают яркость звука. В совокупности получается неразборчивое и непонятное звучание. Хотя в больших салонах это менее заметно.

Катушка индуктивности

Необходима для подавления помех. Для ее изготовления понадобится изолированный проводник, который следует намотать. В случае с низко частотными динамиками используется медная проволока толщиной 1мм, покрытая специальным изоляционным слоем. Наматываемые спирали закрепляются клеем

Применение ферритовых сердечников уменьшает массу и габариты устройства. Сокращаются расходы проволоки, цена которой достаточно высока. Также увеличивается открытое сопротивление катушки. Полученную индуктивность легко регулировать специальным измерительным устройством.

Как сделать печатную плату

Пластина из пары проводящих рисунков, которые расположены на плоскости диэлектрического основания. Сделать плату самостоятельно можно в несколько этапов. Сначала нанести изображение платы на бумаге

При чертеже важно отталкиваться от размеров готового резистора и намотанных катушек. Перенести плату на специальный материал (стеклотекстолит, покрытый слоем медной фольги)

Затем подготовить отверстия для подсоединения проводов к деталям. Удалить поверхностный слой панели протравливанием. Для этого в макет устройства добавляется раствор с хлорным железом.

Расчет кроссовера

Кроссоверы для акустики авто самодельные

Чтобы подключить 2-полосную(см.Акустическая двухполосная система и ее преимущества) или другую акустику с большим количеством полос к 1 каналу усилителя или ГУ, нужно некое отдельное устройство, разделяющее сигнал. При этом оно должно выделять для каждой полосы свои частоты. Именно такие устройства и называются фильтрами или кроссоверами.

Но что делать, если нужно разделить частоты по иной схеме (к примеру, если комплект акустики собран из отдельных компонентов)? В этом случае речь идет о расчете кроссовера.Отметим сразу, что рассчитать кроссовер совершенно не сложно и даже можно самостоятельно изготовить его.

Кроссоверы для акустики на авто Пионер профессиональные

Ниже приводится инструкция о том, как рассчитать кроссовер:

Скачиваем специальную программу. Это может быть Crossover Elements Calculator на компьютер;

Специальная программа для расчета кроссовера Crossover Elements Calculator

• Вводим сопротивления низкочастотного и высокочастотного динамиков. Сопротивление – это номинальное значение сопротивления акустики, выражаемое в Ом. Как правило, средним значением является 4 Ом;
• Вводим частоту раздела кроссовера. Здесь полезно будет знать, что частоту надо вводить в Гц, но ни в коем случае не в кГц.

Кроме того, надо знать следующее:

• Емкость конденсаторов, а вернее их значение вводится в Фарадах;
• Индуктивность рассчитывается в Генри (mH).

Схема расчета фильтра выглядит примерно так:

Как рассчитать фильтр

Сборка сабвуфера

Вся система паяется на печатной плате. Монтаж следует начинать от впайки двух перемычек. Порядок установки остальных элементов любой. В самом конце следует впаивать конденсатор C11 потому что он должен быть установлен лежа (нужно согнуть соответствующим образом ножки).

Плата печатная для устройства

Входной сигнал должен быть подключен к разъему In с помощью скрученных проводов (витой пары). Микросхему U2 обязательно необходимо оснастить радиатором большого размера.

Схему следует питать от трансформатора через выпрямительный диодный мост, фильтрующий конденсатор стоит уже на плате. Трансформатор должен иметь вторичное напряжение в пределах 16 — 20 В, но чтобы после выпрямления оно не превышало 30 В. К выходу следует подключить сабвуфер с хорошими параметрами — от головки очень многое зависит.

Сборка и подключение кроссовера: пошаговая инструкция

Процесс сбора и подключения кроссовера проводится в следующем порядке:

1. Приклеиваются подушки индуктивности с помощью хорошего клея. Не стоит забывать о конденсаторе, для того, чтобы при тряске и сильных вибрациях детали не отпадали.
2. При соединении акустических проводов стандартным паяльником соблюдать полярность. Не перепутать входы низко и высоко частотных динамиков, так, как чувствительность последних выше, чем у низко частотных.
3. Провода дополнительно проклеиваются для защиты от повреждений при тряске.
4. Устройство готово к подключению. Для того, чтобы убедится в правильной передаче сигнала делается пробное подключение.
5. Можно включить резистор при необходимости.
6. Прибор готов к использованию.

Представленная выше инструкция позволяет собрать конструкцию быстро и без лишних затрат. При работе необходимо соблюдать точную последовательность, а детали должны быть правильно подобраны

Это важно для длительной и качественной работы кроссовера
