Пошаговя инструкция по изготовлению фильтров для пылесоса

Второй вариант самодельного фильтра – сепаратный

Теперь мы разберемся, как можно сделать водный фильтр, который считается сепаратным. Для него нужно подготовить следующее:

1. Сепаратор
2. Емкость, в которой будет находиться вода
3. современный вариант помпы
4. небольшой вентилятор
5. детали, которыми можно закрепить все элементы.

Когда все будет подготовлено, установить кожух непосредственно на пылеуловитель. Дальше необходимо аккуратно прикрепить помпу, на которой будет находиться резиновое кольцо. Для того, чтобы можно было значительно уменьшить шум от устройства, который возникает непосредственно во время работы, достаточно приклеить на дно пылесоса небольшое количество полиэтилена.

Использование подручных материалов

Как видно, уделив немного времени, минимум усилий и финансовых затрат можно соорудить самостоятельно довольно неплохой водяной фильтр для самого обычного пылесоса. В такой работе нет ничего сложного, даже не нужно иметь какие-то специальные знания. Достаточно следовать предоставленной нами инструкции и у вас обязательно получится качественный водяной фильтр, который по своим характеристикам будет мало чем отличаться от покупного и более дорогого устройства. Если процесс сборки прошел успешно, то можно немедленно опробовать плоды своих трудов.

Рекомендуем прочитать — что делать, если моющий пылесос не работает.

Изготовление своими руками

Перед началом работы необходимо запомнить, что соорудить столь незамысловатое устройство не составит труда, поэтому после освоения принципов можно сразу вносить в механизм собственные мастерские доработки.

При изготовлении циклона своими руками из подручных материалов необходимы:

Ёмкость на 10−25 литров (бак, пластиковый бидон, ведро, бочка и др.)

Важно взять основу, которая не имеет внутренних рёбер, иначе поток воздуха будет прерываться из-за помехи. Некоторые специалисты выпиливают деревянный каркас для ёмкости и совмещают его с оргстеклом, правда, при этом тратится время на деревообработку.
Полипропиленовое колено с углом наклона в 30 и 90 градусов

Колено с углом в 30 градусов будет создавать поток вихря (центрифугу).
Труба длиной около 1,5 м, в зависимости от объёма ёмкости.
Гофрированный шланг длиной в два метра. Его сразу можно разделить на два одинаковых шланга, один предназначен для сбора пыли, другой крепиться непосредственно к самому пылесосу.
Масляный фильтр или любая альтернатива (резиновая заглушка с многочисленными маленькими отверстиями или же тканевый воздухопроницаемый материал).

Чтобы сделать пылесос своими руками, необходимо:

• В крышке от ёмкости необходимо сделать отверстие для полипропиленового колена в 90 градусов и в боковой части самой ёмкости такое же отверстие для колена в 30 градусов.
• Внутрь ёмкости помещается фильтр, уже соединённый с полипропиленовым коленом.
• Все отверстия следует плотно закрыть с помощью герметика.

Принцип действия агрегата

Прежде чем сделать промышленный пылесос, необходимо выяснить принцип его работы. Устройство представлено в виде трех главных узлов:

Мотор при помощи насоса создает разрежение воздушных масс под щеткой пылесоса. Грязь и пыль засасываются внутрь агрегата. Воздух очищается от пыли фильтром. При обустройстве самодельного строительного пылесоса применяют многоуровневую систему очистки воздушных масс. Этот показатель должен равняться 90%. При выборе главных узлов специалисты рекомендуют учитывать мощность мотора и всасывания.

Пылесос нужен для удаления пыли и мусора при строительстве.

Самостоятельно можно собрать промышленный пылесос для сухой и влажной уборки, а также моющие, встроенные, паровые агрегаты. Инструмент для сухой сборки укомплектовывается фильтром, представленным в виде бумажного либо тканевого пакета. Бумажный пакет используется 1 раз, а тканевый — неоднократно. Для такого агрегата характерна высокая эффективность фильтрации. Строительный пылесос для сухой уборки обладает уменьшающейся мощностью всасывания устройства по мере заполнения пакета.

Виды циклонных фильтров

Пылесосы делятся на три типа: вертикальные, горизонтальные и автоматические роботизированные. Каждый из них различается максимальной мощностью и устройством конструкции. Например, в ручных пылесосах фильтры расположены на самой ручке и выделяются небольшими размерами, что делает их компактными и быстро засоряющимися.

На стандартных пылесосах циклоны находятся в горизонтальном положении и имеют большие объемы, что повышает мощность и качество уборки. Роботы-пылесосы имеют слишком маленькие фильтры, поэтому качество их уборки на последнем месте, если не считать технику премиум-класса с инновационными технологиями.

Согласно типу пылесоса меняется внешний вид и конструкция фильтра, но процедура создания инерционного потока аналогична.

Процесс создания

Рассмотрим два подхода к производству пылесоса в домашних условиях.

Из подручных средств

Прежде всего нужно просверлить либо осторожно прорезать крышку ведра посередине. Там готовят сквозное отверстие, куда затем вставят трубочку

Далее надо подготовить еще одно отверстие, на этот раз около края. Желательно его выполнить вплотную к ребру жесткости, но так чтобы надежность конструкции сохранялась. Можно пробить необходимые отверстия своими руками и без специальных сверлильных коронок.

Придется только:

• прочертить требуемую окружность;
• сделать по ней осторожные проколы шилом;
• проделать надрез канцелярским ножиком.

Да, при таком способе сразу сделать ровные отверстия невозможно. Но их вполне можно облагородить, используя круглый напильник. В подготовленные каналы вставляют пару отводов для канализации.

Важно: их диаметр и точное расположение должны быть отражены на чертежах, иначе ошибки при монтаже неизбежны. Надежная фиксация отводов и исключение ненормального подсоса воздуха достигаются за счет клея

Циклонный фильтр

Устройство циклонных фильтров делает их намного удобнее и эффективнее привычных мусоросборников. Благодаря своей вместительности и гигиеничности, такие системы очищения пользуются всё большей популярностью. Однако, высокая стоимость не всем приходится по карману.

На протяжении уже многих десятков лет остаются популярными циклонные очистительные элементы. Основным их преимуществом является отсутствие привычных мешков для пыли. Кроме этого, пылесосы с такими фильтрами легче, компактнее и бесшумнее всех остальных.

ЧИТАТЬ ДАЛЕЕ: Как выбрать цветной принтер для дома?

Чтобы собрать циклонный фильтр для пылесоса своими руками, понадобится приобрести следующие материалы:

• сантехническая труба;
• фанера;
• ведро на пять литров с плотной крышкой;
• полипропиленовое колено;
• герметичный клей;
• гофрированная труба;
• капроновый чулок.

Эта модель используются как для уборки дома, так и в строительстве. Опилки, стружка, крупный мусор не будут являться для аппарата проблемой. Секрет мощности заключается в схеме его работы.

Схема циклонного пылесоса

Грязь под воздействием центробежной силы начинает двигаться по спирали, что заставляет крупный мусор попадать во внешнюю камеру, а мелкую оставлять внутри. В результате пылесос не будет загрязнять воздух.

Есть 2 способа собрать циклонный фильтр.

Способ сборки № 1

• сантехническая труба — 1 м;
• пятилитровое ведро с плотной крышкой;
• полипропиленовое колено (углы — 45 и 90 градусов) для создания кронштейнов;
• гофрированная труба — 2 м;
• капроновый чулок;
• герметичный клей;
• фанера.

Прикрепите на крышке ведра кронштейн (смастерите из стальных полос) для воздушного фильтра. Следите за плотностью ее примыкания, чтобы в дальнейшем загрязненный воздух не проникал в выходную трубу.

Совет: вместо ведра воспользуйтесь пластиковой бочкой или жестяным сосудом.

При обрабатывании всех швов используйте герметичный клей.

Способ сборки №2

• дорожный конус (можно приобрести в магазине для автомобилей);
• плотная пластиковая емкость с герметичной крышкой;
• 2 гофрированных трубы — по 2 м;
• гайки и шайбы — 8-10 мм;
• 2 стержня (длина — 2 м, ширина — 8 мм).

Отрезаем дно от дорожного конуса и в отверстии выкраиваем фанерную крышку. В нее вставляем гофрированную трубу (можно использовать обычную пластиковую), которая должна быть опущена до середины конуса, иначе в нее будет попадать много мусора.

Верхнюю часть конуса плотно устанавливаем в фанерный круг, соединенный с крышкой емкости для мусора. К верхнему срезу прикрепляем трубу, в которую будет попадать воздух с пылью и грязью.

Переходим к соединению фильтра с пылесосом.

Выходную трубу подсоединяем к входу пылесоса шлангом, а к приемной трубе прикрепляем шланг, собирающий мусор.

Совет: если вы не нашли дорожный конус, сделайте его самостоятельно, вырезав из листовой жести или старого оцинкованного ведра. Вместо формы конуса можно воспользоваться цилиндром (полиэтиленовая труба).

Разновидности аквафильров

Существует два вида водяных фильтров:

Сепаратные.

Работа этого вида аквафильтров заключается в разъединении воздуха с частиками пыли за счет центробежной силы. Загрязненные частички, которые попадают в фильтр, остаются в воде, не попадая при этом в воздух жилого помещения. Главным достоинством пылесосов такого типа является более высокое в сравнении с другими качество очистки, а также они отличаются долговечностью. Однако сепаратные модели и стоят недешево.

Сепаратный фильтр

Кальянные.

У пылесосов такого типа довольно простая конструкция. Эти устройства лучше справляются с крупнодисперсной пылью, а вот с мелкой пылью им приходиться нелегко. Однако этот недостаток легко можно исправить установкой дополнительных фильтров. Одним из неудобств использования кальянного фильтра считается необходимость в его частом систематическом мытье и качественной сушке. Кроме этого он оснащен достаточно небольшим резервуаром для жидкости.

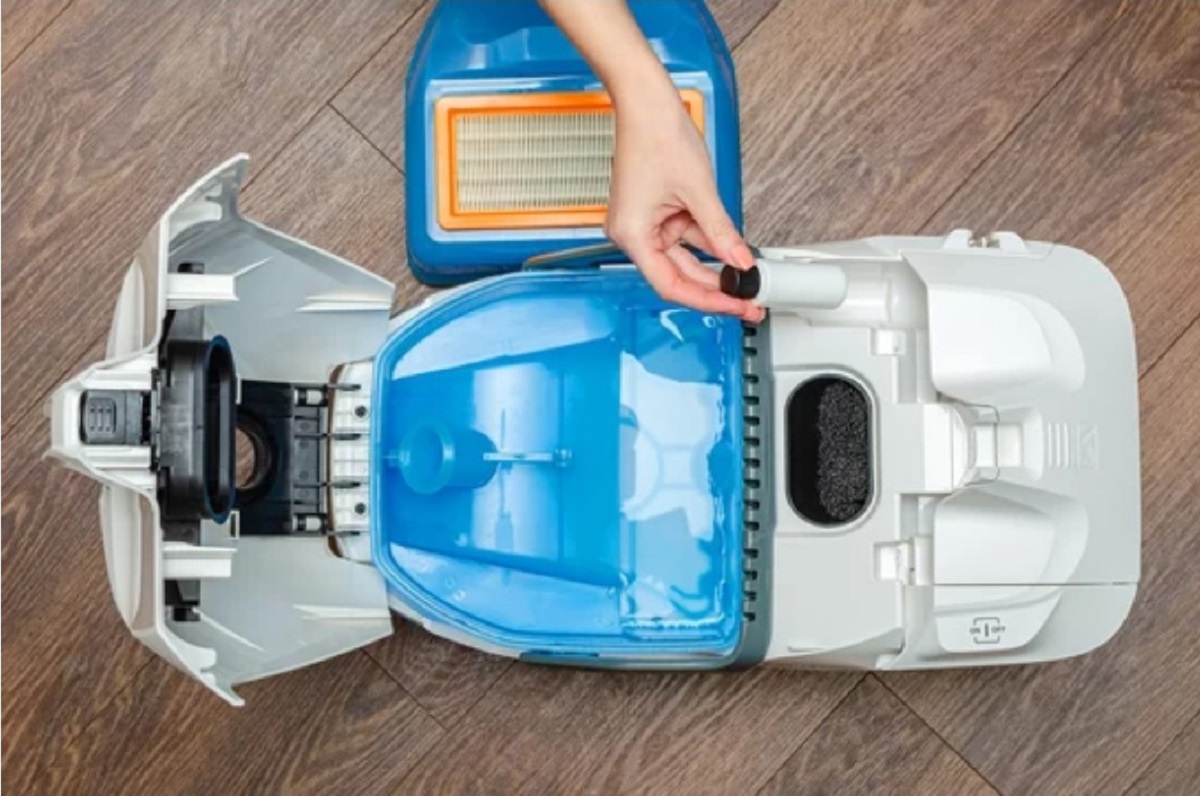

Аквафильтр в пылесосе

Аквафильтр для пылесоса

Разобраться, что это такое – аквафильтр для пылесоса – можно по самому названию. «Аква» означает «вода», то есть техника использует влагу во время работы. Она удаляет пыль и грязь, а также увлажняет воздух.

Обратите внимание! В технике часто устанавливают НЕРА-фильтр, который задерживает мельчайшие частицы грязи.

Для чего нужен, как устроен

Главная деталь водяного фильтра – емкость с водой. Загрязненный воздух попадает внутрь. Пыль и грязь впитывают воду, становятся тяжелее и оседают на дно. Сам воздух наполняется водой и выходит увлажненным. В некоторых приборах установлен дополнительный НЕРА, который задерживает аллергены и микроорганизмы.

В некоторых моделях имеется циклонный сепаратор, его действие связано с удалением из воздуха взвешенных частиц. Принцип очистки – инерционный (с применением центробежной силы). Он взбивает воду, «дробя» ее на мелкие капли, что позволяет лучше очищать воздух и увлажнять его.

Обратите внимание! Обычные мешки для сбора пыли могут пропускать грязь, особенно когда заполнены. Аквафильтры удаляют до 99,9% загрязнений.

Циклон из дорожного конуса

Простым и быстрым способом соорудить циклон на пылесос непосредственно своими руками – это сделать его из дорожного конуса.

Что необходимо для работы?

Раз изготовление циклона будет проводиться собственными руками, нужно подготовить необходимые инструменты и расходные материалы. А значит готовим:

• Дорожный конус;
• Трубы пластиковые (примерно 40 мм)
• Угол на 45 градусов;
• Фанера;
• Кусочки ЛДСП;
• Клеевой пистолет и стержни;
• Емкость с крышкой, можно из-под краски.

Приступим к изготовлению

Для начала берем фанеру, чтобы из нее сделать крышку закрывающую конус. Выпиливаем круг нужного диаметра, и в нем вырезаем два отверстия. Одно будет по середине, второе параллельно у края, как на рисунке 6.

Круг из фанеры с отверстиями для входа и выхода воздуха

Далее необходимо вставить трубку расширением вверх в центр круга как показано на рисунке 7. Стык между изделием и трубкой, проклеиваем.

Труба вставленная в одно из отверстий

Во второе отверстие также необходимо вставить трубу, но на нее сверху надевается угол 45 градусов. Именно продвигаясь по нему воздух будет закручиваться в вихрь. Угол располагается внутри конуса.

Расположение угла для правильной циркуляции воздуха в циклоне

После труба проклеивается как и в случае с первой. Крышка готова. Далее она вклеивается в конус.

Кончик конуса необходимо отрезать. После, он вставляется в крышку ведра по центру в заранее подготовленное отверстие. Место крепления проклеивается. С внутренней стороны крышку необходимо усилить кусочками ЛДСП. После они между собой стягиваются саморезами.

В итоге получается изделие как на рисунке 9.

Готовое изделие

Плюсы и минусы самодельных фильтров

Главное преимущество фильтров, сделанных своими руками, — экономия денег на их замену, а также времени, которое может быть потрачено на поиск и приобретение расходных материалов. В некоторых случаях для изготовления фильтрующих элементов не потребуется ничего докупать, потому что нужные комплектующие найдутся дома.

Кроме того, самодельные фильтры существенно расширяют возможности техники. Они повышают качество уборки, а иногда даже позволяют провести не только сухую, но влажную чистку помещения. По своим техническим свойствам такие детали совершенно не уступают оригиналам, а иногда даже их превосходят.

Однако при использовании фильтрующих элементов, сделанных своими руками, важно помнить, что их установка в некоторых случаях недопустима. Это нужно знать, если пылесос находится на гарантийном обслуживании

В данном случае при обнаружении неоригинальных деталей сервисный центр откажет пользователю в бесплатном ремонте.

Итак, изготовить самодельный фильтр в домашних условиях не составит труда, если знать схему действий, иметь необходимые материалы и свободное время. Это позволит сэкономить деньги, время на поиски расходника, а также существенно улучшить возможности пылесоса.

Принцип работы самодельного пылесоса с аквафильтром

В естественных природных условиях даже самые мельчайшие частицы пыли связываются водой — дождем, снегом, росой, туманом. Этот же принцип использован и в пылесосах с аквафильтром: водяной вихрь, создаваемый внутри аквафильтра, собирает даже мелкодисперсную пыль, уловить которую не способен ни один твердый фильтрующий элемент.

Современные модели пылесосов с водяным фильтром не только задерживают до 99,9% всасываемой пыли и грязи, но и очищают воздух, работают как увлажнители.

Такие приборы очень удобны и экономичны в эксплуатации — регулярно покупать дорогие мешки и прочие расходники не требуется, поскольку вся пыль оседает в резервуаре с водой.

Чтобы его очистить, достаточно слить грязную воду и ополоснуть емкость. Единственный существенный недостаток пылесосов данного типа — высокая цена.

Если внешний вид устройства не принципиален, можно собрать самодельный водяной пылесос, который по производительности и эффективности не будет уступать дорогим моделям от известных брендов.

Такой пылесос станет незаменимым помощником не только при уборке квартиры, но и при выполнении пыльных строительно-отделочных работ — штраблении стен, шлифовании и т.п.

Водяной фильтр устанавливается до пылесоса, в результате вся грязь и пыль остается в воде, в сам пылесос попадает уже очищенный воздух.

Что потребуется для изготовления аквафильтра для пылесоса своими руками

Чтобы сделать водяной фильтр для пылесоса своими руками понадобятся следующие материалы и инструменты:

• Любая емкость с герметичной крышкой. Это может быть 19-литровая пластиковая бутылка от кулера или большое пластмассовое ведро с плотно закрывающейся крышкой;
• Крупноячеистый поролон, сетка или любой другой многоразовый фильтрующий материал, чтобы исключить попадание воды в двигатель пылесоса;
• Дополнительный гофрированный шланг для пылесоса (будет соединять пылесос и аквафильтр);
• Герметик строительный;
• Труба канализационная диаметром 50 мм;
• Дрель и сверло диаметром 6 мм;
• Измерительный инструмент — линейка, рулетка, карандаш.

Что касается труб, то их конфигурация и количество определяется исходя из формы и размера емкости самодельного аквафильтра.

Так, для изготовления водяного фильтра из 12-литрового пластикового ведра понадобятся следующие позиции ПВХ-труб:

• труба канализационная d 50 мм L 250 мм полипропилен — 3 шт.;
• тройник d 50 мм L 153 мм 90 градусов — 2 шт.;
• заглушки d 50 мм — 2 шт.

Процесс изготовления — поэтапная инструкция

Сам процесс изготовления аквафильтра состоит из нескольких этапов:

1. В верхней части ведра (достаточно отступить от верхней границы около 10 сантиметров) необходимо проделать два отверстия диаметром 50 мм напротив друг друга — это будет вход и выход самодельного аквафильтра;

1. В нижней части одного из тройников следует просверлить несколько отверстий. Делать это нужно равномерно по всей поверхности. Общая площадь отверстий приблизительно должна равняться диаметру используемой трубы. С двух боковых торцов на трубу надеваем заглушки:

1. В одной из труб проделываем отверстие диаметром 40-50 мм;

1. Далее производим сборку труб в единую конструкцию в соответствии с рисунком:

1. Наливаем в емкость воду таким образом, чтобы нижняя часть тройника с отверстиями была полностью покрыта водой;

1. Закрываем крышку водяного фильтра, подключаем пылесос:

1. Производим испытание аквафильтра.

ВИДЕО ИНСТРУКЦИЯ Первые испытания рекомендуется проводить на небольшой скорости, контролируя состояние гофрированного шланга, идущего от аквафильтра к пылесосу (он должен быть сухим).

Если в гофрошланге будут видны следы воды, необходимо закрыть воздухозаборное отверстие внутри фильтра крупноячеистым поролоном или другим пористым фильтрующим материалом.

Самостоятельное изготовление аквафильтра

Что такое водяной фильтр в пылесосе

Аквафильтр – специальная емкость в пылесосе, в которую заливается вода

. Проходя через сосуд, всасываемый воздух очищается от пыли.

Имеется несколько способов очистки

• Кальянный .
• Сепаратный . Действует как циклон.
• Душевой . С функцией дополнительного увлажнения.

Резервуар водяного фильтра долговечней мешков для пыли и не нуждается в частой замене. За емкостью легко ухаживать. Нужно только после уборки вылить грязную жидкость, сполоснуть под струей чистой воды емкость, протереть тряпочкой.

Преимуществ масса, но смутить при покупке аква-пылесоса может такой факт, как высокая стоимость прибора. Если вы не готовы выложить кругленькую сумму за такой чудо-пылесос, можно изготовить из подручных материалов его самодельный аналог. Схема и порядок работы, излоденные в статье, помогут в этом.

Самодельный водяной фильтр

Изготовленная своими руками дополнительная деталь в своей основе также будет иметь какую-либо емкость с водой. По внешним характеристикам он, конечно, будет уступать брендовым экземплярам. Но по силе и эффективности всасывания, а главное, качеству очистки, станет достойной его заменой.

Оснастить дополнительным очистительным элементом можно купленный ранее недорогой или старенький агрегат.

Из-за того, что 90% грязевых частиц оседает в воде

, емкость для мусора в пылесосе долго не заполняется. Это особенно актуально при уборке помещений после ремонта или строительных работах.

Варианты изготовления фильтров

Вариантов изготовления водяного фильтра несколько. Рассмотрим самые популярные и подходящие для домашних переделок.

С поролоновым фильтром

Работа выполняется с заменой заводского фильтра на поролоновый, дополненный аквафильтром на выходе.

В бюджетных аппаратах чаще всего производитель устанавливает входной фильтр из нескольких слоев плотного материала. Поэтому пылесос теряет половину своей мощности. Стоит заменить его на крупноячеистый поролон, и аппарат задышит, с большей силой начнет засасывать мусор, да и работать станет тише.

Водный фильтр

из кастрюли, пластиковой бутыли и гибкого шлангакрепят на выходе воздуха .

Сепараторный

Отличается высокой производительностью и легко справляется с разного вида загрязнениями

. Это происходит поэтапно, вначале в сепараторе, а потом в аквафильтре. В покупных пылесосах элементы объединены одним корпусом.Отделение частиц пыли от воздуха происходит под воздействием центробежной силы. Функция сепаратора заключается в быстром вращении жидкости с сором, который под давлением осядет в воду. Все частицы останутся в фильтре, а не вылетят обратно.

Особенности конструкции

Сначала следует предостеречь от распространенной ошибки: простые бытовые аппараты не могут заменить настоящий строительный пылесос. Их приходится глубоко перерабатывать и усовершенствовать, чтобы добиться эффективной работы. В противном случае пылесборник будет постоянно перенасыщаться, а само устройство стремительно выйдет из строя. Чтобы аппарат работал эффективно, надо использовать компоненты, создающие сильное разрежение на вводе. Вакуумный агрегат приводится в действие электромотором повышенной мощности, иногда используется даже пара приводов сразу.

Так как при ремонте и строительстве, при демонтаже конструкций создается намного больше пыли, чем обычно, приходится очищать воздух быстрее и интенсивнее. Это предъявляет повышенные требования и к фильтрам (их надежности, пропускной способности), и к шлангам. Шланг крепится на патрубок, размещенный в корпусе. Пылевые частицы и твердые взвеси устремляются по шлангу в специальный контейнер. Чтобы повысить качество работы, на выходе из контейнера должен быть поставлен дополнительный фильтр.

Так как в строительном пылесосе движется больше воздуха, вдобавок содержащего крепкие частицы, иногда вкрапления с острыми гранями, он должен быть надежнее бытового аналога. Внешний корпус придется максимально укреплять. Придется тщательно отбирать мотор, чтобы он не ломался от повышенной нагрузки. Крепче, чем у обычного, должен быть и шланг строительного пылесоса. Расположение и совместимость всех деталей тщательно продумывают.

Популярность получили строительные пылесосы циклонного типа. Они оснащаются парой фильтров, задерживающих частицы различных фракций. Такое решение повышает эффективность очистки и сокращает частоту ухода за фильтрами

Что немаловажно, циклонные аппараты создают сравнительно мало шума. Даже если случайно внутрь попадет ценный предмет, отыскать его будет очень легко

Строительный пылесос из хлама

После стройки или малейшего ремонта всегда остается много мусора. Это и опилки, и пыль, остатки материалов и другие мелочи. Убирать все это дело довольно проблематично, на помощь в этом деле приходит строительный пылесос. Особенность конструкции такого пылесоса в том, что он не боится крупного мусора и способен его собирать, также пылесос оснащен большой камерой для сбора мусора.

Такой помощник должен быть у любого мастера, а именно в этой инструкции мы рассмотрим, как его собрать. Для изготовления такого пылесос автор использовал практически хлам. Найти подобные детали для вас не должно составить труда, а процесс сборки довольно прост. Пылесос без труда справляется с поставленными задачами, теперь он верный помощник мастера. Предлагаю рассмотреть более детально, как собирается самоделка!

Список материалов:

— двигатель от пылесоса в комплекте с крыльчаткой; — пластиковая бочка; — шланг для пылесоса; — фанера; — сантехническая труба; — болты, гайки, шайбы; — столярный клей; — резьбовой стержень, гайки, шайбы (для крепления фильтра); — фильтр (автомобильный или подобный); — силиконовый герметик; — включатель; — силиконовый герметик; — металлическая сетка (для защиты двигателя); — эпоксидный клей; — краска.

Список инструментов:

— дрель; — степплер; — коронки для сверления ; — циркулярная пила ала другой инструмент для резки фанеры; — гаечные ключи; — зажимы.

Процесс изготовления пылесоса:

Шаг первый. Установка двигателя

Самая главная задача в этой самоделке – надежно и герметично установить всасывающее устройство на крышку бочки. Двигатель автор использовал старый, в нем пришлось заменить подшипники, но работает он после этого отлично.

Берем коронку и сверлим отверстие в крышке, оно нужно для того, чтобы двигатель мог всасывать воздух из бочки.

Далее нам нужно изготовить детали, с помощью которых мы будем крепить двигатель. Делаются они из фанеры. Нам нужно сделать кронштейн, который нужно закрепить на двигателе. Он делается из двух склеенных листов фанеры для повышения прочности. В центре сверлится отверстие, а потом деталь разрезается на две части и сверлятся отверстия. В итоге мы получаем крепкий хомут, который стягиваем на двигателе саморезами.

С внутренней стороны крышки также устанавливается пластина из фанеры, в нее мы будем заворачивать через верхнюю часть болты по дереву. Для герметичности все прилегающие поверхности обрабатываем силиконовым герметиком. После затягивания болтов все держится довольно надежно и герметично.

Шаг второй. Установка фильтра

Далее нам нужно установить фильтр, он будет отделять внешний мир от мусора, который будет попадать в бочку. Для начала сделаем проставочное кольцо из фанеры, как у автора на фото. На этой «шайбе» будет стоять фильтр, а еще благодаря нему мы надежно закрепим фильтр.

Крепление для фильтра представляет собой резьбовой стержень, к которому перпендикулярно нужно приварить пластину. Эту пластину мы приклеим к фанере при помощи эпоксидку, а сверху установим проставочное кольцо.

Ну а далее фильтр надежно прикручивается при помощи шайб и гаек. При работе пылесоса компрессор будет притягивать его к себе, так что закреплен он более чем надежно.

Шаг пятый. Испытания

Самоделка готова, можно испытывать. Пылесос всасывает мусор довольно резво, правда диаметр входной трубы маловат и она порой забивается крупным мусором. Но эта проблема решается путем замены трубы на более большой диаметр. Что касается стружки и другого мелкого мусора, то машина всасывает его без проблем.

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Процесс создания

Рассмотрим два подхода к производству пылесоса в домашних условиях.

Из подручных средств

Прежде всего нужно просверлить либо осторожно прорезать крышку ведра посередине. Там готовят сквозное отверстие, куда затем вставят трубочку

Далее надо подготовить еще одно отверстие, на этот раз около края. Желательно его выполнить вплотную к ребру жесткости, но так чтобы надежность конструкции сохранялась. Можно пробить необходимые отверстия своими руками и без специальных сверлильных коронок.

Придется только:

• прочертить требуемую окружность;
• сделать по ней осторожные проколы шилом;
• проделать надрез канцелярским ножиком.

Да, при таком способе сразу сделать ровные отверстия невозможно. Но их вполне можно облагородить, используя круглый напильник. В подготовленные каналы вставляют пару отводов для канализации.

Важно: их диаметр и точное расположение должны быть отражены на чертежах, иначе ошибки при монтаже неизбежны. Надежная фиксация отводов и исключение ненормального подсоса воздуха достигаются за счет клея

Как сделать фильтр для пылесоса в домашних условиях, описание процесса

Перед тем как сделать фильтры для пылесоса своими руками, необходимо понять, по какому принципу работают эти узлы. А так как было обозначено четыре разновидности, то у каждого своя схема работы.

1. Мешок из фильтрационной ткани, который работает по прямому действию. То есть воздух с пылью попадает внутрь мешка. Пыль оседает внутри, чистый воздух проходит сквозь ткань.
2. Циклон. Воздушный поток движется по спирали. Тяжелые частицы оседают, воздух с мельчайшими частицами поднимается и проходит через дополнительные фильтры.
3. Водяной. Пыль захватывается водой.
4. НЕРА-фильтр. Это циклонный вариант, в верхней части которого установлен фильтрующий элемент, очищающий воздух от мелких частиц.

Мешок-пылесборник

Его можно сделать из плотной ткани, сложенной в два или три слоя. Просто шьется мешок с горловиной, размер которой должен совпадать с диаметром патрубка от шланга-гофры.

Из плотного картона вырезается квадрат, в котором делается отверстие под патрубок. Это основа для крепления мешка. Последний к квадрату можно крепить несколькими способами, к примеру:

• с помощью клея;
• с помощью липучек.

Циклонный вариант

Здесь предлагается несколько конструкций. Самая простая – пластиковое ведро из-под краски. Оно имеет слегка конусообразную форму, которой достаточно, чтобы обеспечить сдерживание больших частиц.

Для этого в крышке ведра посередине делается отверстие под патрубок пылесоса. В самом ведре сбоку ближе к горловине делается точно такое же отверстие. В них вставляются куски пластиковых труб диаметром 32 мм.

Внимание! Стыки патрубков в отверстиях обязательно герметизируют с использованием силиконового герметика. На что еще надо обратить внимание:

На что еще надо обратить внимание:

• патрубок, вставляемый в ведро, должен располагаться под наклоном ко дну емкости;
• отверстие патрубка, вставленного в крышку, надо закрыть фильтрующим материалом.

Если внутрь ведра налить немного воды, то эффективность очистки будет намного выше.

Схема присоединения фильтра к пылесосу следующая:

1. к патрубку крышки присоединяется пылесос;
2. к патрубку ведра труба с насадкой.

Более серьезная конструкция циклонного пылесборника – это все то же ведро, к которому к крышке подсоединен конус. Последний можно изготовить из тонкого пластика. В продаже есть много изделий конусного типа, которые хорошо подойдут для этой цели.

В самом ведре отверстие делать не надо. Оно будет выполнять функции сборника пыли. В крышке делается отверстие, куда вставляется узкая часть конуса. Сбоку конуса ближе к верхней горловине делается отверстие под патрубок. Он будет соединяться с трубой и насадкой. В крышке конуса посередине делается отверстие под патрубок, который будет соединен с пылесосом.

Водяной вариант

Здесь также несколько конструкций. Один из эффективных вариантов – кастрюля, в которую установлена пятилитровая пластиковая бутылка. На фото ниже эта конструкция показана.

Вместо кастрюли можно использовать любое изделие, которое выполняет функции подставки для пластиковой бутылки. В последней делают отверстие, через которое фильтр соединяется с выхлопным отверстием пылесоса. Соединение проводят пластиковым патрубком.

В бутылке в верхней части делают несколько небольших отверстий, через которые очищенный и влажный воздух будет выходить наружу. Емкость заполняется водой наполовину.

Внимание! Задача фильтра – очистить воздух, выходящий из пылесоса

НЕРА-фильтр

Сам по себе этот тип очень дорогой. Его можно сделать своими руками, если использовать вместо фильтрационного элемента автомобильный фильтр от кондиционера, расположенного в салоне машины. Оба элемента по размерам не подходят, поэтому автомобильный придется подрезать.

В пылесосном фильтрационный материал удаляется с помощью ножа. Места стыковки очищаются от старого клея, обезжириваются. Вставляется автомобильный элемент, который к рамке приклеивается любым клеевым составом. https://sex-tumen.prostitutki72.com/shatenki

Для чего нужен водяной фильтр

С помощью водяного фильтра, встроенного в пылесос, вам удастся эффективно произвести влажную уборку в помещении, избавиться от бактерий, болезнетворных организмов, пылевых клещей, шерсти животных, наполнить воздух чистотой, свежестью и увлажнить его.

Принцип работы аквафильтра пылесоса

По большому счету, аквафильтр – это устройство, в котором имеется резервуар, наполненный водой. Имеющийся в устройстве сепаратор, который работает по циклонному типу, приводит в движение емкость с водой. Пылесос всасывает воздух с частичками пыли, сора и грязи, далее это все проходит через воду, в которой оседают все загрязнения. После этого воздух проходит через фильтры, где окончательно очищается и увлажняется. В результате, в комнату возвращается чистый и свежий воздух.

Похожие записи:

Плетистая роза flammentanz (фламентанц): фото и описание, отзывы Как сделать качели из поддонов для дачи своими руками Антенны для цифрового тв dvb t2: 4 испытанных схемы с фото Как проверить якорь на болгарке мультиметром Как установить столбы для забора без бетонирования: способы укрепления Летний водопровод
