Как сделать фрезу

Фреза – общее название для обширной группы режущих инструментов. Различают два основных вида:

Существует множество типов конструкции фрез, используемых для выполнения разных технологических операций:

Цельные.
Составные (сборные).
Концевые.
Торцовые.
Фасонные.
Со сменными пластинами и другие.

Производство режущего инструмента является высокотехнологичным и требовательным к качеству материала процессом. Например, изготовление концевых фрез состоит из нескольких этапов:

Токарная обработка заготовки (придание формы).
Фрезеровка зубьев.
Обработка режущих кромок (заточка и затылование).
Термическая обработка материала (закалка, отпуск, иные операции, дающие в результате качественную структуру металла).

Для изготовления других разновидностей производятся подобные или иные операции, определяемые типом и конструкцией инструмента. Самодельные фрезы представляют собой лишь доработку готовых образцов.

Необходимость применения того или иного вида, получения определенного профиля или размера режущего органа, заставляет решать вопрос самостоятельно. Рассмотрим, как сделать фрезу своими руками в домашних условиях.

Самодельные фрезы по дереву

Изготовление фрезы по дереву своими руками возможно при наличии соответствующей заготовки и станка, куда она будет устанавливаться. В домашних условиях обычно используются электродрель или ручной фрезерный станок. Наиболее доступный вариант – изменение формы обычного сверла по металлу, но могут применяться и другие способы.

Рассмотрим, как из сверла сделать фрезу по дереву. В зависимости от назначения инструмента, понадобится заготовка (сверло по металлу) определенного размера. Если планируется изготовление фасонной фрезы, то диаметр заготовки должен равняться максимальному диаметру конечного изделия. Изготовление состоит из двух этапов:

Придание профиля.
Создание хвостовика.

Обе операции требуют использования промышленного оборудования. Во всяком случае, для изготовления хвостовика потребуется участие токарного станка. Цанга ручного фрезера рассчитана на диаметр 8 мм (есть варианты на 6 и 7 мм). Поэтому для больших диаметров сверл перед созданием профиля следует подготовить хвостовик. Это позволит исключить биения, опасные при обработке древесины. Профиль проще всего придать методом шлифования. Предварительно следует изготовить шаблон, по которому надо постоянно проверять состояние профиля. Для работы понадобится шлифовальный станок (наждак), болгарка или отрезной круг, закрепленный в патроне электродрели.

Для создания сменных пластин для фрезерной головки используются либо готовые образцы, которым придается нужная форма, либо заготовки из качественного металла. Профиль придается путем шлифования на имеющемся под рукой станке.

Завершающей операцией является затылование. Это процесс установки определенного угла режущей кромки, обеспечивающего отсутствие контакта задней части кромки и детали.

Важно! Затылование – процесс довольно трудоемкий, но необходимый, только он придает фрезе способность нормально работать

Фреза по металлу своими руками

Изготовление фрез по металлу в домашних условиях ограничивается перешлифовкой имеющихся инструментов, изменением профиля или диаметра режущей части. Более активное вмешательство потребует использования промышленного оборудования, так как понадобится выполнить сложные процедуры:

Отпуск металла (процедура, обратная закалке).
Станочная обработка, включающая придание формы, заточку, затылование).
Закалка фрезы.

Качественное выполнение этих действий в домашних условиях практически невозможно. Кроме того, для работ подобного рода требуется немалая профессиональная подготовка и опыт, что имеется не у всех. Поэтому ограничиваются лишь доступными процедурами, предполагающими незначительное вмешательство в исходное состояние заготовки.

Изготовление режущего инструмента в домашних условиях требует наличия необходимого оборудования и подходящих заготовок. Кроме того, надо иметь навыки и опыт, иначе можно получить весьма опасное изделие, способное испортить обрабатываемую поверхность и навредить самому мастеру. Неподготовленному человеку производить такие работы не рекомендуется, лучше обратиться за помощью к специалисту.

Фрезер собственными руками

Материалы и инструменты:

Насадки для фрезеров.

Видео по теме «Самодельная спиральная фреза для Inlay Kit»

двигатель от бытового прибора;
фреза;
лист ДСП;
пластик;
болты;
застежки;
циркулярная пила;
патрон;
проводка.

Как смастерить ручной фрезер своими руками? Его главными частями считается фреза и двигатель, приводящий ее к движению.

Схема подключения фрезера к контроллеру

Видео по теме «самодельная фреза»

Для изготовления есть много причин. Основные из них — это стоимость предмета в магазинах и стремление получить в свое распоряжение этот многофункциональный инструмент.

Для начала нужно определиться, от какой сети мини фреза будет работать. Чаще всего в домашних условиях для запуска двигателя от розетки используется 220 В. Поэтому можно применить любое приспособление от любого бытового прибора.

Видео по теме «Самодельные фрезы .Homemade cutters»

Если используется трехфазное напряжение, то в этом случае найти подходящий двигатель будет сложно. Его можно достать на заводе или на предприятии.

Некоторые особенности

Стоит подумать о поверхности, на которую будет установлен двигатель. Это может быть прочный пластик, но можно воспользоваться и недорогим материалом. К примеру, можно взять лист ДСП.

Видео по теме «Самодельная фреза. Homemade Hiller»

Таблица соответствия диаметра фрезы и скорости вращения обрабатываемому материалу.

Вырежьте из него небольшую панель, на которую нужно закрепить двигатель. Есть два возможных способа закрепления. На двигателях есть крепления под болты, можно воспользоваться ими. В случае если таких креплений нет, можно воспользоваться специальными застежками.

Теперь нужно разобраться с проблемой, связанной с объединением двигателя и патрона. Тут не обойтись без переходника. Для его изготовления придется обратиться к профессионалам. Сам патрон можно взять от любого перфоратора.

Вот и все, ручной фрезер можно использовать. Нужно сначала провести испытание. Вначале нужно закрепить самую обычную фрезу. Лучше, если она будет легкой. Затем подключаем фрезер в сеть. Если все отлично работает, то можно приступать к намеченным работам.

Для удобства эксплуатации для ручного фрезера можно смастерить стол.

Преимущества и недостатки самодельного фрезера

Преимущества:

Себестоимость его будет ниже по сравнению с теми, которые продаются в строительных магазинах.
Есть возможность работать с разными поверхностями.
Прост в сборке.

Недостатки:

Схема самодельной фрезы по дереву.

Не слишком высокая скорость обработки изделий. Если применяется типовой двигатель, который распространен в сегодняшних домашних приборах, то оборотов может быть мало для работы со сложными элементами и поверхностями. Но этот недостаток не является неустранимым. Нужно воспользоваться высокоскоростными двигателями, которые встречаются в перфораторах. Тогда будет возможным контролировать число оборотов для разных операций. Эта функция очень востребована среди столяров.
Конструкция фрезера недостаточно надежна. Это связано с тем, что он делается из подручных материалов.

Все перечисленные выше плюсы и минусы нужно принимать во внимание, когда

Техника безопасности при работе с ручным фрезером

Основные требования к технике безопасности подробно изложены в инструкции к любому фрезеру. Она обычно входит в комплект поставки. К фундаментальным правилам можно отнести следующее.

Видео по теме «КОНЦЕВЫЕ ФРЕЗЫ ДЛЯ РУЧНОГО ФРЕЗЕРА»

Настройка насадки также производится только при обесточенном аппарате.

При работе на фрезерном столе требуется максимум внимания к процессу. При процессе фрезерования следует устойчиво стоять на ногах. Не допускается в зоне работы с фрезером нахождения посторонних предметов.

В процессе соприкосновения фрезы с заготовкой нужно быть готовым к резким рывкам заготовки и сильной вибрации, что может привести к вырыванию детали, с последующим травматизмом. Глубина удаляемого слоя не должна быть слишком большой — не более 3 мм.

Одежда должна плотно прилегать к телу, все пуговицы застегнуты, ремни завязаны. Следует надеть средства защиты для глаз. При работе образуется много пыли, стоит позаботиться о респираторе или строительной повязке для защиты дыхательных путей. При работе не стоит торопиться, движения должны быть плавными и точными.

Внимание, только СЕГОДНЯ!

Верстак

Это специальный стол для рабочего процесса. Его можно оснащать разными вспомогательными элементами. Его параметры обуславливаются количеством свободного пространства в помещении. Также учитывается и планируемый объём работ.

Сегодня самыми распространёнными видами верстаков для фрезерных столов являются:

Статичный. Это полноценная рабочая площадка.
Портативный. Это настольный вариант, быстро собирающийся и позволяющий проводить фрезерные операции.
Агрегатный. Обладает такими возможностями, за счёт которых расширяется пильная площадь.

Для бытовой мастерской оптимальным является п.1. Второй вид годится для работ с небольшими деталями и имеет ограниченный функционал. Для третьего должно быть просторное помещение.

Классификация агрегатов

Всего существует три категории фрезеров:

Профессиональные. Обрабатывают заготовки разных размеров и в большом количестве. Для этого задействуется серьёзный спектр режущих инструментов.
Бытовые. По функционалу подходят только для домашних мастерских.
Ручные.

У каждой классификации есть свои подвиды. Так профессиональные станки имеют такие разновидности:

Стандартные. Применяются для реализации шаблонных операций. Их оснащение позволяет совершать многие работы и придавать заготовкам требующуюся конфигурацию. В режущий арсенал входят: фрезы, свёрла, отличающиеся по диаметру, особые ножи.
Копировальные. Выполняют художественные операции: нанесения сложных изображений, дислокацию образцов на разные поверхности, оформления орнаментов. В этой работе точность гарантируется, поскольку заготовка фиксируется вакуумным методом.
Для вертикальной обработки деталей (сверху вниз). Здесь вырезаются пазы с нужной шириной и глубиной, готовятся крепёжные компоненты. Детали обрезаются по требующейся длине.

Для горизонтальной работы с заготовками. Здесь ось шпинделя находится по отношению к полу горизонтально. Есть цилиндрические и торцевые фрезы.
Выполняющие одновременную обработку с двух сторон. Являются универсальными. Здесь обрабатываются разнообразные профили. Без этих станков не обходится ни одно производство мебельных составляющих: подставок, ножек, опорных элементов и т.д.
Оснащённые приборами ЧПУ. Здесь интегрирован электронный комплекс, базирующийся на специальном микропроцессоре. В него заложена программа, определяющая алгоритм операций. За счёт этого существенно развивается точность, качество и динамика работ, и трудовая производительность фрезерного станка с ЧПУ.

Бытовые модели отличаются небольшими габаритами и массой. Они реализуют базовые функции (строгание, сверление шлифовка, распил). Их виды:

Настольный. Характеризуется лёгкостью эксплуатации и сервиса.
Ручной. Используется для работы с малогабаритными деталями. На нём готовятся пазы малых размеров, требующиеся для сочленения обособленных компонентов.

Копировальное кольцо

Самые различные приспособления для ручного фрезера позволяют существенно упростить процесс обработки различных заготовок. Копировальное кольцо для фрезера – обычное изделие, выступающее как бортика. В свое время проведения работы кольцо скользит вдоль используемого шаблона, задавая положение фрезера по дереву. Станочные варианты выполнения быть изготавливаться с внедрением различных материалов. Тут создаются различные механизмы крепления:

пантера ручным фрезером. интарсия вживление дерева в дерево

Винтовые.
В виде резьбового отверстия.
При применении особенных усиков.

Стоит учитывать, что применяемые кольца обычно имеют поперечник, значение которого приближено к фрезеру. Но, в свое время проведения обработки оно не должно касаться кольца, так как это приведет к повреждению режущего инструмента.

Копировальное кольцо для фрезера

Крепление копировального кольца также может проводиться при применении распространенных струбцин. В процессе производства колец применяется сталь, рассчитанная на прикладывание усилия. Мягкие сплавы не употребляются из-за того, что они естественно деформироваться, и этом приведет к жестоким погрешностям.

Фрезы для ручного фрезера

Фрезы — это режущий инструмент, который обрабатывает и формирует поверхность. Состоят они из цилиндрической части, которая зажимается цангами в держателе агрегата, и режущей части. Цилиндрическая часть может быть разного диаметра. Выбирайте такой, цанга под который есть в вашем аппарате. Форма и расположение ножей режущей части определяет тот вид, который получает древесина после обработки. В некоторых фрезах (для кромок) есть упорный ролик. Он задает расстояние от режущей поверхности до обрабатываемого материала.

Работа ручным фрезером по дереву предполагает наличие некоторого количества фрез. Это — малая часть того, что существует

Делают фрезы из разных металлов и сплавов. Для обработки мягкой древесины — сосны, ели и т.п. — используют обычные насадки (HSS), для жестких пород — дуб, бук и другие — из жестких сплавов (HM).

Каждая фреза имеет определенный ресурс и максимальную скорость, на которой обеспечивается нормальная работа с минимальным биением. Превышать рекомендованную скорость не стоит — это может стать причиной поломки фрезера. Также нет смысла точить фрезу, если она затупилась. Делают это на специальном оборудовании (стоимостью около 1000$), где можно задать требуемый угол заточки. Вручную ничего путного не получится. Так что затупившиеся проще (и дешевле) заменить, так как стоят они относительно немного.

Как из дрели сделать фрезер по дереву

Дрель является одним из наиболее часто встречающихся инструментов, выручающих в любых ситуациях.

Фрезер с дрелью решает различные задачи, в то же время, устройство можно разобрать ФОТО: youtube.com

Подобное приспособление фактически ничего не стоит. Пользователю необходимо определиться с фиксацией и расположением его относительно рабочего участка. В определённых аспектах такое изделие заменит токарно-фрезерные приборы по древесине. Алгоритм сборки:

Найти ненужную ручку от электроприбора, которая использовалась бы как комфортная рукоятка.
Установка предварительно подготовленных фиксирующих элементов, закрепляющих дрель в устойчивой позиции.
Дрель закрепляется в держателе при помощи спецуголков.
Размечается оргстекло.
Получается пластина.
Станок устанавливается на опору.
При помощи спецкрепежей закрепляется ещё одна пластина.
Глубина фрезы регулируется при помощи спецзажима.

Подобное устройство даёт возможность выполнять фигурные и прямые резы, без особого труда сверлить нужные отверстия. Значительным недостатком станет то, что такой фрезер, который сделан из подручных средств, не имеет высокой прочности.

Скорость обрабатывания заготовок невысока ФОТО: youtube.com

Чтобы увеличить скорость, можно заменить электродвигатель с дрели на перфораторный.

Правила эксплуатации фрезера

Для того чтобы работа со станком была практична и безопасна, необходимо соблюдать установленные правила. Среди наиболее важных можно отметить следующие:

Организовать рабочее место таким образом, чтобы его площадь была приблизительно в 2 раза больше габаритов станка.
Стены помещения не должны быть выполнены из горючих материалов.
Поверхность пола должна быть максимально ровной и жесткой.
Перед включением оборудования нужно проверить его исправность.
Режущий элемент должен соответствовать тому, с каким материалом предстоит работать.
Теперь можно приступить к монтажу шпинделя, который должен вращаться свободно

Следует обратить особое внимание на исправность охладительной системы и фильтров. Если циркуляра охлаждается посредством использования водяного охлаждения, необходимо проконтролировать наличие необходимого количества охладительной жидкости.
Первый запуск станка проводится вхолостую, что позволит проверить его работоспособность.

Для работы на станке допускаются только те лица, которые прошли специальную предварительную подготовку.

На операторе должны быть надеты защитная одежда, свободного покроя, защитные очки, обувь, респиратор, наушники и перчатки.

После того как работа закончена, необходимо отключить электрическое питание станка. Затем очистить рабочий стол от скопившейся на нем стружки и мусора.

Специалисту советуют приблизительно 1 раз на протяжении недели проводить уборку в рабочем помещении. Это касается поверхности потолка и стен. Удобно для этого использовать обычный пылесос.

Нельзя забывать также и о проведении профилактического осмотра состояния станка:

наличие смазки в местах трения;
удаление пыли и грязи на всех рабочих агрегатах;
наличие охладительной жидкости и проходимости водяных магистралей при использовании водяного охлаждения.

При соблюдении вышеуказанных правил и рекомендаций станок сможет прослужить на протяжении длительного времени. Кроме этого риск возникновения аварийной ситуации в процессе эксплуатации оборудования, а также травмирования оператора будут сведены к минимуму.

Originally posted 2018-04-18 12:30:16.

Особенности изготовления

Самодельная деталь такого типа имеет определённые ограничения по материалам, с которыми можно работать, применяя её. Создание фрез для ручного фрезера обычно связано с работами со сталью, которая относится к категории мягких. По этой причине подобное приспособление позволяет отлично работать с деревом, но если материал имеет большую твёрдость, то эффективность прибора существенно снижается.

Сначала потребуется изготовить форму нашей будущей фрезы.

С помощью карандаша и линейки рисуем ножи. Если схемы нет под рукой, то можно найти примеры в интернете либо в соответствующей литературе, после чего попросту перерисовать необходимый профиль и следовать дальнейшему алгоритму.

Теперь требуется осуществить непосредственное вырезание формы

В зависимости от того, сколько ножей нам в результате потребуется, необходимо отсчитать нужное количество листов и, захватив их, осторожно вырезать форму будущего изделия, не цепляя пару несущих сторон ножа, а также остриё.

После этого можно начинать делать форму. При помощи клеевого состава потребуется приклеить шаблон к заготовке и осторожно отпилить его при помощи болгарки
Важно помнить, что следует сохранять не только остриё, но и боковые части
Так что при работе с болгаркой потребуется быть максимально аккуратным и принимать во внимание габариты изделия.

Изготавливаем самодельное оборудование

Несмотря на кажущуюся сложность, выполнить самодельный фрезерный станок не составит труда. У вас лишь должна быть на руках соответствующая схема выполнения такого агрегата, а в качестве основы можно использовать старую ненужную дрель или электродвигатель, который при помощи ременной передачи подключается к рабочей головке и фрезеру. Выбирая электромотор или используемую дрель, необходимо предпочтение отдавать моделям мощностью более 2 кВт. Такой привод обеспечивает высокую мощность и скорость вращения фрезы, что гарантирует качество обработки древесины.

Вам необходимо будет сварить из металла прочную несущую станину или выполнить ее из дерева, обеспечив полную неподвижность и прочность конструкции. Сверху закрепляется столешница, которая используется в качестве фрезерного стола. Столешница должна изготавливаться из прочных, долговечных материалов, которые устойчивы к вибрации и статическим нагрузкам. Основные требования, которые предъявляются к станине — это устойчивость и жесткость конструкции. При определенной доле сноровки и опыте работы с пиломатериалами можно выполнить оригинальный вариант станины из древесины с многочисленными ящиками для хранения всевозможных инструментов и материалов.

В качестве режущего инструмента можно использовать ручной фрезер, который следует закрепить строго перпендикулярно по отношению к смонтированной столешнице. Можно также изготовить специальные приспособления и переходники, которые минимизируют усилия при наклоне и перемещении глубины фрезера. Для изготовления таких дополнительных приспособлений вам потребуется прочный металлпрофиль, а всю работу выполняют по имеющимся чертежам.

Фрезер крепится к несущей головке, которая может быть выполнена из старой дрели. Такую дрель необходимо будет закрепить на кронштейне станины при помощи прочного болтового соединения. Рабочий инструмент фиксируется строго параллельно столу, поэтому при выполнении данной работы вам обязательно потребуется использовать уровень, регулярно проверяя правильность выполненной конструкции.

В том случае, если выполненная конструкция фрезерного станка подразумевает использование электромотора, то мотор обычно крепят под нижней плоскостью станка, выводя через шкивы и ременные передачи привод к рабочей головке. В данном случае необходимо будет предусмотреть возможность регулировки скорости вращения рабочей головки, для чего используют мотор с несколькими режимами работы или же устанавливают дополнительно шим-контроллер, который позволяет изменять мощность напряжения на двигателе, изменяя тем самым скорость вращения шпинделя для фрезерного станка по дереву.

На завершающем этапе выполняется устройство параллельного упора. Наличие такого параллельного упора позволяет деталям правильно располагаться и в последующем двигаться под заданным углом к режущей кромке фрезера. На устройство параллельного упора в процессе эксплуатации и обработки древесины может приходиться повышенная нагрузка, соответственно, упор необходимо делать из прочных материалов, что и позволит обеспечить надежность такого оборудования.

При фрезеровании и обработке древесины выделяется большое количество стружки, для удаления которой слесарный или сверлильный станок оснащается дополнительно пылесосом, позволяющим быстро удалять от рабочей зоны появляющуюся стружку, упрощая работу на оборудовании. Необходимо спланировать расположение патрубка пылесоса таким образом, чтобы он находился непосредственно над рабочей зоной, но при этом не мешал движению фрезы и самой заготовки. Наличие пылесоса несколько усложняет конструкцию станка, но существенно упрощает работу на самодельном оборудовании.

Изготовление изделия

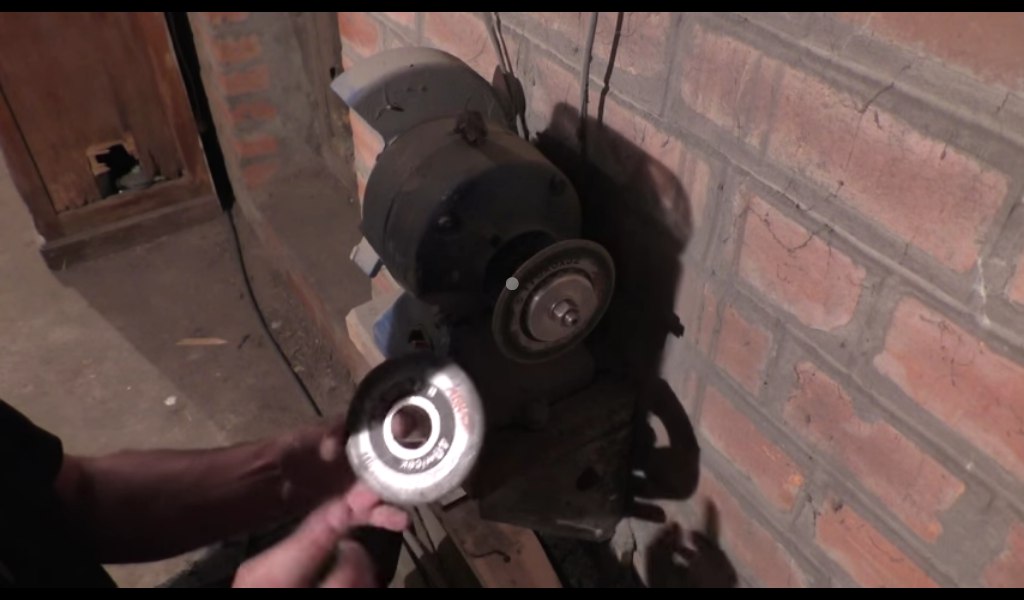

Этап 1. Подготовка к заточке. Для этого процесса нам понадобиться вот такой каменный диск, как на фото. Кому жаль пускать на это дело новые – можно достать уже, так сказать б/у. Ведь, в процессе придется слегка изменить радиус колеса, чтобы при работе на стойке в итоге изделие получилось нужной формы. Для этого стоит использовать «шарожки», которые помогут быстро привести каменное колесо в нужную форму

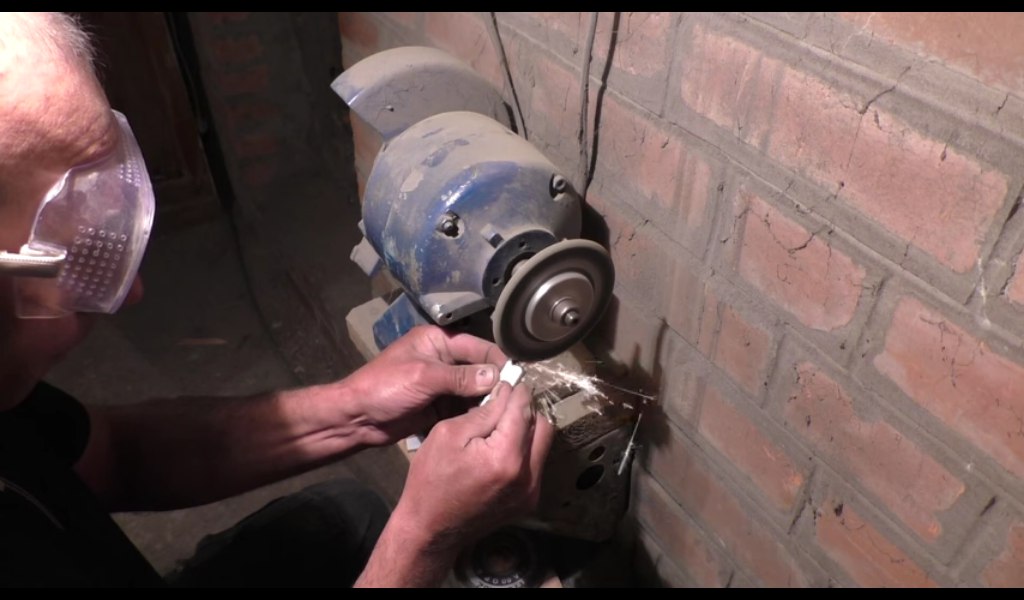

Этап 2. Изготовление ножей. С помощью все той же стойки вырезаем по шаблону необходимую нам форму. После того, как колесо стало нужной формы (предыдущий этап), делать это стало гораздо легче. Итого: изделие стало необходимой нам формы. Что же дальше? Далее мы точим его до такой степени, чтобы метал стал немного загибаться внутрь – именно это должно служить сигналом, что необходимо прекратить процесс.

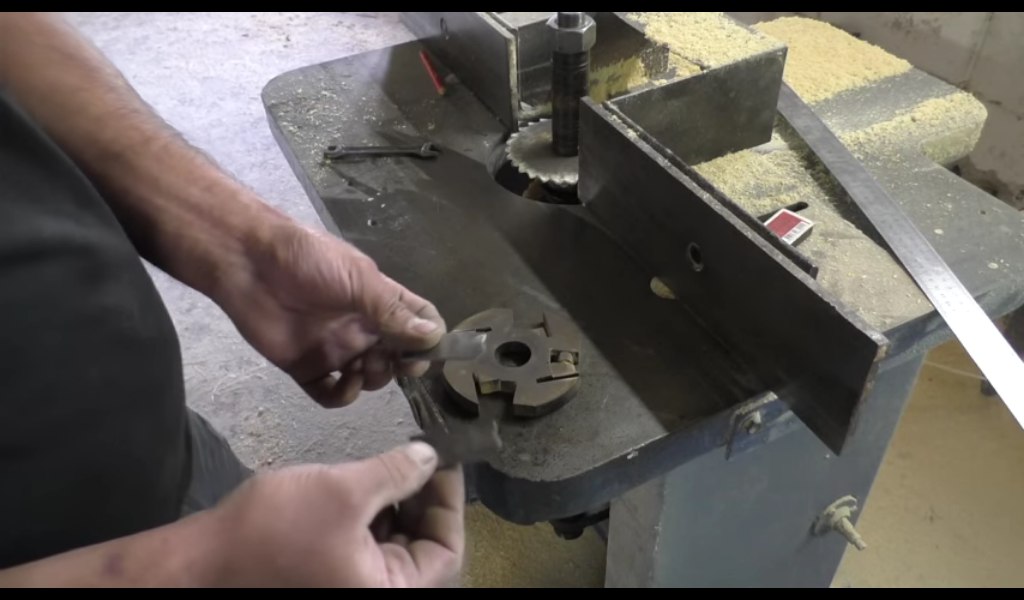

Этап 3. Формирование готового изделия. Итак, завершающий этап – формирование. Ножи, которые получились у нас в ходе предыдущих этапах, требуется вставить в пустые выемки на фрезе. На данном этапе становится понятно, к чему было соблюдать пропорции сторон на предыдущих стадиях. Аккуратно вставляем ножи до упора во фрезу и вуа-ля! – изделие полностью готово к эксплуатации, а затраченные средства минимальны.

Период же эксплуатации этих самодельных ножей может разниться, но по статистике значительно превышает приложенные к изделию аксессуарные ножи, которым требуется постоянная заточка и внимание в процессе работы. Соблюдайте границы изделия по шаблону, четко следуйте вышеизложенным инструкциям и вот – не более чем через полчаса вы получаете в свое распоряжение качественно изготовленное изделия за минимальную сумму

Соблюдайте границы изделия по шаблону, четко следуйте вышеизложенным инструкциям и вот – не более чем через полчаса вы получаете в свое распоряжение качественно изготовленное изделия за минимальную сумму.

Видео: деревообрабатывающие фрезы своими руками.

https://youtube.com/watch?v=MLshwGNGQIY
