Правила при резке дерева

Фрезерование при помощи болгарки требует соблюдения определенных правил:

• насадка на болгарку должна быть предназначена для деревянных изделий;
• снятие защитного кожуха недопустимо;
• применение инструмента большого размера может привести к его вырыванию из рук;
• работа должна выполняться в перчатках или при наличии жесткого крепления устройства;
• скорость работы болгарки должна быть минимальной;
• перед началом эксплуатации следует убедиться, что в материале нет гвоздей, саморезов и других металлических деталей;
• инструмент нужно держать в одной плоскости, не допуская перекосов;
• нельзя производить блокировку кнопки в работающем режиме;
• замена насадки осуществляется при отключенном питании.

Иногда соблюдение этих рекомендаций может не повлиять на гарантию безопасности при распиле древесины. Решение о пользовании болгаркой при обработке дерева должен принимать сам мастер. При наличии большого объема работ лучше воспользоваться циркулярной пилой или электрическим лобзиком.

Резка и обработка древесины может быть выполнена с применением популярного инструмента – болгарки. Фрезерный станок, сделанный своими руками из углошлифовального инструмента, поможет справиться с небольшим объемом работ с древесиной. Только в таких ситуациях следует неукоснительно соблюдать технику безопасности.

Для проведения различных работ в домашней мастерской часто применяется фрезер. Подобный инструмент получил весьма широкое распространение, так как позволяет получить самые различные изделия. Довольно распространенным вопросом можно назвать то, как сделать фрезер. Это связано с высокой стоимость инструмента. Часто делают ручной фрезер из болгарки своими руками по причине того, что применение уже готовой конструкции в качестве основания существенно упрощает поставленную задачу. Рассмотрим особенности проводимой работы подробнее.

Материалы для работы

Создание фрезера из болгарки своими руками для оснащения своей мастерской потребует выполнения некоторых условий, главным из которых считается обеспечение крепкой фиксации электрического приспособления в вертикальной плоскости и его движения относительно поверхности обрабатываемого элемента. Чтобы сделать свой фрезерный агрегат из болгарки, который будет соответствовать всем условиям, понадобятся следующие комплекты и специальные материалы:

• Болгарка или электрическая дрель, специальный двигатель, который должен быть в рабочем состоянии (помимо этого, конструктивные детали, с помощью которых эти приборы будут фиксироваться на специальной конструкции, должны быть довольно крепкими и надежными).
• Основа, на которой будет фиксироваться ваш личный фрезер (в качестве основы, которая должна отличаться хорошей надежностью и устойчивостью, а также создавать комфорт во время работы с простой фрезерной установкой, может быть применена поверхность рабочего стола или верстака).
• Крепкая фанера или тонкий металл (из них вы сделаете своими руками ту часть конструкции агрегата, на которой будет зафиксирована болгарка или электродрель).
• Сварочный агрегат (если в конструкции личного фрезера будет применяться листовой металл).
• Крепежные детали (хомуты, винты, болты и гайки);
• Традиционный набор слесарных приспособлений.

Получается, что для создания устройства из болгарки своими руками будут нужны материалы, которые есть почти в каждой домашней мастерской или гараже. Соответственно, чтобы произвести такой агрегат и начать им работать, не потребуются огромные финансовые вклады, чего не скажешь о ситуации, когда покупается серийная модификация этого устройства.

Как сделать ручной фрезер из болгарки своими руками

Для проведения различных работ в домашней мастерской часто применяется фрезер. Подобный инструмент получил весьма широкое распространение, так как позволяет получить самые различные изделия. Довольно распространенным вопросом можно назвать то, как сделать фрезер.

Это связано с высокой стоимость инструмента. Часто делают ручной фрезер из болгарки своими руками по причине того, что применение уже готовой конструкции в качестве основания существенно упрощает поставленную задачу. Рассмотрим особенности проводимой работы подробнее.

Конструкция фрезера

Конструкция фрезера

В продаже встречается просто огромное количество фрезеров. Среди конструктивных особенностей отметим нижеприведенные моменты:

1. Основное движение получает насадка, которая представлена фрезой различного типа. Стоит учитывать, что фрезер из болгарки также применяется со специальными насадками, изготовить которые своими руками не получится.
2. Для того чтобы ручной фрезер при применении был прост, создается специальный ограничитель. Он может иметь различные размеры.
3. В движение насадка приводится при за счет электрического двигателя. В рассматриваемом случае сразу применяется готовая конструкция, которая имеет электрический двигатель и привод. При этом инструмент имеет собственные удобные элементы управления и держатели.

В целом можно сказать, что станок по дереву из болгарки не во многом отличается от первоначального инструмента, используемого в качестве основания. Именно поэтому многие сами проводят подобные работы.

Необходимые материалы и инструменты

Необходимые материалы и инструменты

Прежде чем приступить к непосредственному проведению работ следует приобрести требуемые материалы и инструменты. Фрезерный станок из болгарки своими руками можно изготовить при наличии:

Подходящей электрической дрели или болгарки

Особое внимание при выборе уделяется мощности установленного электрического двигателя. Конструктивный элемент устройства, который отвечает за фиксацию насадки, должен быть прочным и обеспечивать надежное крепление на момент работы

Уровень и угольник, которые требуются для повышения точности изделия.Набор гаечных ключей. Дрель с большим набором различных сверл

Для крепления основных элементов придется создавать специальные отверстия, для чего подходит дрель. Отвертки. Для работы с различными крепежными элементами требуется набор отверток.Электрический лобзик, а также специальные пилы по дереву. Они применяются для работы с фанерой и другой древесиной, позволяют добиться более высокого качества при резании. Толстая фанера или тонколистный металл требуется для того, чтобы сделать ламельный фрезер из болгарки. Они применяются для фиксации основного элемента на момент ее применения. Сварочный аппарат также требуется при проведении подобной работы. Примером можно назвать то, что приходится работать с листовым металлом при создании основания. Крепежные элементы также требуются для создания устройства. Чаще всего применяются болты, гайки и винты, а также хомуты из различных материалов.Наждачная бумага для получения поверхности требуемого качества. При использовании фанеры ее приходится дорабатывать, так как даже незначительные дефекты могут усложнить процесс фрезерования.

Особое внимание следует уделять выбору болгарки, которая применяется в качестве основания при создании инструмента Основными требованиями назовем:

1. Конструкция должна быть в хорошем техническом состоянии. Даже незначительные дефекты могут привести к уменьшению производительности и функциональности.
2. Слишком небольшая мощность становится причиной, по которой область применения фрезера существенно снижается. Маломощные варианты исполнения при длительной работе начинают греться. При перегреве электрический двигатель выходит из строя.
3. Для фрезера подходят варианты исполнения, имеющий большие размеры. За счет этого можно удобно зафиксировать основные элементы. Однако, при применении слишком тяжелых вариантов исполнения процесс фрезерования может усложнится.

Кроме этого, при работе требуется стандартный набор слесарных инструментов. Практически все необходимое можно найти в каждой домашней мастерской. Цанга на болгарку также изготавливается своими руками из металла.

Заключительный шаг: проверка работоспособности инструмента

Волнение пропало, как только была нажата кнопка. Фрезер повёл себя прекрасно. Единственным недочётом можно было назвать неидеальную гладкость подошвы, которая скользила по поверхности древесно-стружечной плиты не слишком хорошо. Однако работу свою агрегат выполнял, и это уже радовало.

Первый запуск ручного фрезера: на первый взгляд, практически без нареканий

Пройдя первую полосу и выбрав паз в ДСП, мне показалось, что чего-то не хватает. Об этом же говорили и не слишком ровные края выбранной дорожки. Создавалось впечатление, что у сделавшего её мастера тряслись руки.

Края выбранного паза довольно неровные и с этим нужно что-то решать

Немного поразмыслив, я понял. Ведь мне приходилось прилагать усилия, а без родной рукоятки от болгарки делать это не слишком удобно. Но в том виде, в каком она есть, на место её не поставить – мешает направляющая станины. На помощь вновь пришла широкая гайка и отрезок шпильки. Гайка была накручена одной стороной на рукоятку, с другой стороны я ввернул шпильку. Полученная конструкция зафиксировала уголок вместо одного из болтов.

Вот такая рукоятка получилась у нашего мини-фрезера

После проделанных манипуляций работа стала намного проще, а края выбранных пазов ровнее. А это значит, что на данный момент ничего нового с нашим фрезером придумывать не стоило. Возможно, впоследствии придут мысли о том, как сделать платформу основания более подвижной, снизив силу трения, но пока меня итоговый результат устроил.

Как сделать простой фрезерный станок

Самый простой станок своими руками на базе дрели можно изготовить их трех простых деталей — подошвы, косынки и стойки. Схема создания инструмента следующая:

1. На фанере карандашом или маркером рисуют квадрат со сторонами, равными ширине дрели, а затем с двух прилегающих сторон добавляют полоски, по диаметру аналогичные толщине листового материала. В основной части отмечают точку расположения фрезы и пропиливают отверстие.
2. По нанесенной линии вырезают подошву и стойки, а также косынку. Небольшой треугольник должен придать конструкции жесткость. Стойку прикрепляют к подошве саморезами, шляпки как следует утапливают, чтобы они не выступали и не царапали стол. Косынку монтируют так, чтобы короткими сторонами она прилегала к двум основным частям.
3. При помощи хомута дрель закрепляют на стойке, перетягивая чуть выше патрона. Для надежности над ручкой можно установить второй фиксатор, тогда даже на высоких оборотах инструмент не будет вибрировать и дрожать. Если накидывать еще один хомут неудобно, можно ограничиться монтажом жесткого деревянного упора над ручкой.

На данном этапе фрезерный станок своими руками из дрели можно считать готовым к работе. При желании к его подошве можно приклеить кусок линолеума для обеспечения более плавного скольжения.

Особенности конструкции

Стандартный фрезер состоит из следующих компонентов:

1. Основа либо рама.

2. Рабочая стойка.
3. Электропривод.
4. Электрический мотор.
5. Рабочий механизм.

Если основу и рабочий стол можно выполнить из подручных материалов, то рабочую головку, электродвигатель и резаки соорудить немного сложнее

Рассматривая вариант использования болгарки для изготовления станка, важно предусмотреть наличие шагового двигателя в конструкции

Чертежи учитывают, что для установки фрезы необходимо использование шаговых двигателей. Создание работоспособной головки — непростая задача. Эти характеристики сразу влияют на то, какие способности будет иметь машина.

Важными являются такие технические характеристики:

1. Частота верчения электромотора.
2. Мощь электрического мотора.
3. Масштабы рабочего стола.
4. Максимальный вес заготовок.

В продаже встречается просто огромное количество фрезеров. Среди конструктивных особенностей отметим нижеприведенные моменты:

1. Основное движение получает насадка, которая представлена фрезой различного типа. Стоит учитывать, что фрезер из болгарки также применяется со специальными насадками, изготовить которые своими руками не получится.
2. Для того чтобы ручной фрезер при применении был прост, создается специальный ограничитель. Он может иметь различные размеры.
3. В движение насадка приводится при за счет электрического двигателя. В рассматриваемом случае сразу применяется готовая конструкция, которая имеет электрический двигатель и привод. При этом инструмент имеет собственные удобные элементы управления и держатели.

Как Перемотать Болгарку На 12 Вольт

Болгарка своими руками из дрели и бензопилы

Довольно нередко в быту нужно перепрофилировать рабочие инструменты. Это касается не ситуации, когда нужно использовать болгарку, а такой не имеется. На помощь бывают варианты придти дрель, бензо- по другому электрическая пила, каковой срок проекта, какой инструмент имеются.

Обычный не действенный метод получить болгарку из электрической пилы

Болгарка из дрели ()

Для такового преобразования пригодятся дома последующие инструменты:

Пока начинать преобразование, нужно убедиться, что в наиблежайшие деньки не пригодится в работах сама дрель. В прошлой статье я рассказывал как подключить и запустить двигатель на 380 вольт в однофазной электросети 220 в. И позже довольно следовать пошаговой аннотации:

1. Выбрать насадку для будущей болгарки.
2. Взять прут из стали маленького поперечника не сточить один из его краев. Это действие нужно для наилучшего вхождения конкретно в насадку. Также для наилучшей сцепки следует немного сточить места, которые будут соприкасаться с лепестками патрона не самого прута.
3. Произвести фиксацию всех частей.

Резвый не обычный метод сотворения болгарки

Существует не 2-ой, более непростой метод достигнуть хотимого результата.

1. Происходит извлечение патрона из дрели. Для болгарки он не надо, потому его есть вариант прочистить, смазать не поместить хранить.
2. Выбрать насадку для грядущего инструмента. Лучше, чтоб это была деталь из крепкой стали, облегченный вариант тут будет неуместен.
3. Выбор прута. Он нужен таковой длины, чтоб на 1,8-1,9 см его часть выступала вне дрели. Дальше следует один из его концов сточить рашпилем, чтоб в процессе вышел пруток, совершенно совпадающий с гнездом в самой насадке. Перед стыком стоит намазать его концы машинным маслом для наилучшего прохождения.
4. Установка шарикоподшипника осуществляется к району для вывода. Через него будет продеваться пруток с предстоящей фиксацией у основания. Если Таковой шаг не надо, пруток фиксируется на собственном же месте.

Аккумуляторная балгарка на 12 вольт своими руками

Болгарка

самодельная. Без станков в изготовлении использовалась тока (мотор с диском болгарным и почти

Соблюдая аннотации болгарка выходит за 1-2 часа

Сделать таким методом болгарку есть вариант в течение нескольких часов не тут получить нужный инструмент.

Болгарка из бензопилы и электропилы ()

Более обычным методом сделать болгарку своими руками является ее преобразование из бензо- по другому электрической пилы. Из-за готовое приспособление

Работа диска для болгарки

будет владеть рядом преимуществ:

• Возможность автономной работы.
• Высочайшая мощность.
• Цена эксплуатации.

Чтоб бензопила по другому ее электронный вид перевоплотился в болгарку, купите во всяком строительном магазине особые насадки. Они посодействуют за считанные деяния совершить эти преобразования.

Для болгарки нужно понизить риск поломки диска. С этими целями пила оборудуется особым защитным кожухом. Также стоит понизить количество оборотов используя редуктора скорости.

Болгарка на 12 вольт ()

Для способности использовать электронный инструмент у клиента, нужно его мощность в 12 Вольт переработать на 220.

Вы узнаете как правильно подключить однофазные электродвигатели на 220 вольт на примере моторов от стиральной машины.

Таким макаром, естественно питать его от авто, в каком течет неизменный ток с напряжением в 12 Вольт, методом монтажа специального инвектора.

Маломощные инвекторы стоит подключать к прикуривателю, тут особенных требований не имеется. Единственными аспектами являются:

• Использовать при температурных критериях от.15 до 50 0 С не средней влажности.
• Не позволять работать устройствам под прямыми солнечными лучами.
• Не использовать для хранения места под сиденьями, так как при работе инвектор будет греться. Для его остывания нужно беспрепятственное прохождение воздуха.

Более мощнейший инвектор рекомендуется подключать к клеммам аккума. При всем этом запрещено включение зажигания либо мотора, если производимая инвектора произведен к недемонтируемому аккуму.

Сделать болгарку естественно из разных инструментов, которые у каждого есть рядом. Благодаря инструктажу, работа производится своими руками всего за 2-3 часа.

Как изготовить токарный станок по дереву своими руками: чертежи и технология

Самый простой способ собственноручно изготовить инструмент в домашних условиях – сконструировать токарный станок или фрезер из дрели или электрического мотора, снятого с другого инструмента. Этот процесс не так уж и сложен, поэтому каждый мастер способен справиться с его выполнением. Для этого потребуется электрический двигатель, мощность которого не превышает 500 Вт, и подручные материалы. В качестве привода может использоваться и дрель. Конечно, для изготовления токарного станка потребуются некоторые навыки.

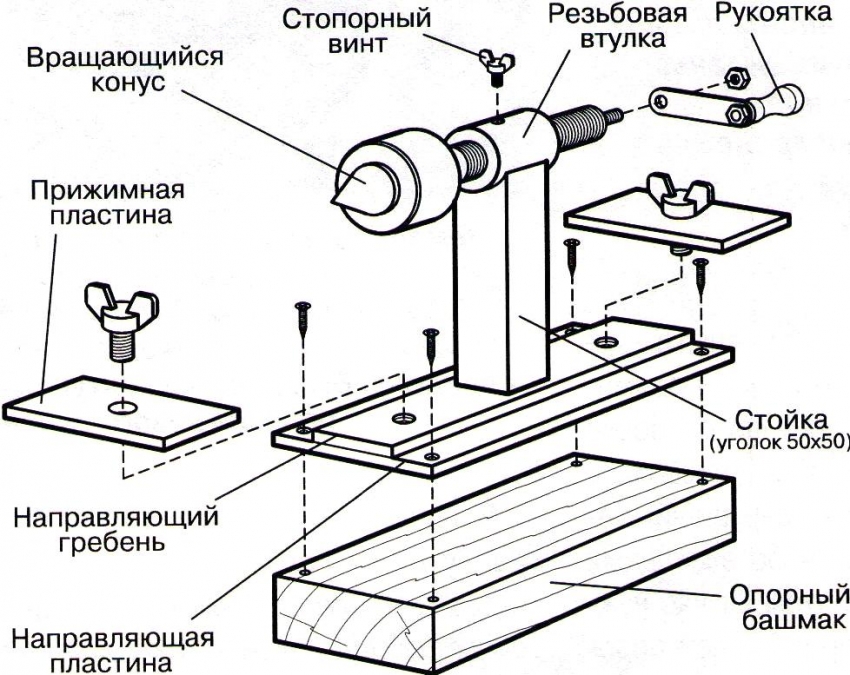

Устройство задней бабки самодельного токарного станка по дереву

Для строительства станка необходимы следующие элементы:

• металлическая станина;
• электромотор;
• подручник;
• задняя бабка.

Не помешает обзавестись чертежом, который поможет сориентироваться в размерах и правильно изготовить все элементы конструкции для последующей ее сборки.

Как изготовить самодельный сверлильный станок своими руками с мотором

Для начала нужно подготовить вал электромотора. Для этого на него устанавливается планшайба, подойдет и стальной центр с резьбой. Монтаж второго центра осуществляется в трубку задней бабки. Для изготовления станины потребуется пара уголков размером 5х3 см, их длина – 15 см. К станине с помощью болтового соединения крепится мотор.

Пример самодельного сверлильного станка

На следующем этапе изготовления самодельного станка своими руками выполняется сборка бабки. Этот элемент формируется из пары горизонтальных и пары вертикальных уголков. К ней крепится труба, предназначенная для шпинделя. В нее нужно вставить болт, диаметр которого составляет 1,2 см. Предварительно его головка затачивается под прямым углом. Таким образом, обозначается центральная часть шпинделя. После этого бабка устанавливается на станине. На верхней стойке, которая соединяется с горизонтальными уголками, необходимо закрепить методом сварки трубку.

Для изготовления подручника нужно взять стальной стержень с фаской. Также этот элемент должен иметь отверстие, которое будет использоваться для закрепления опорной линейки. Необходимо вертикально приварить трубку со стопорным винтом к длинному уголку. Затем в нее вставляется стержень подручника.

В качестве шпинделя передней бабки будет использоваться ротор мотора, на котором закреплена планшайба. В ней нужно выполнить несколько отверстий. В центральной части будет вставляться вилка. Отверстия по краям предназначены для фиксации детали с помощью шурупов.

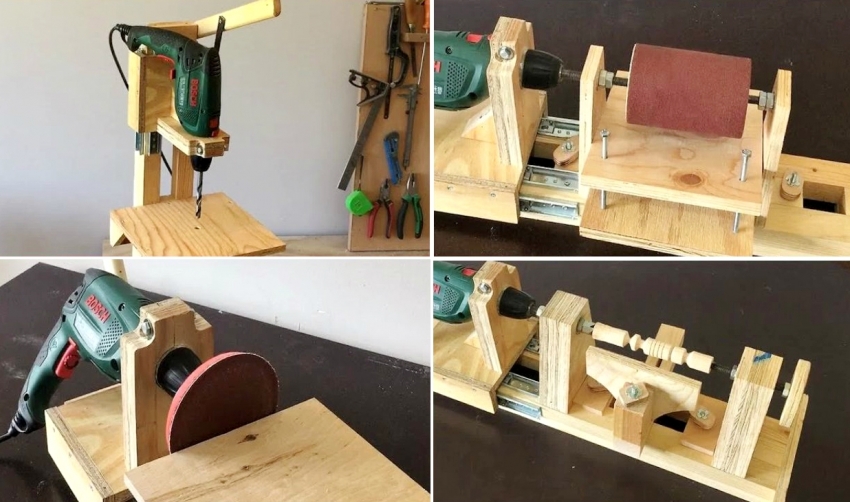

Даже с помощью простых инструментов можно создать интересные деревянные изделия, для этого необходимо изучить технологию работы с инструментом и практиковаться

Как изготовить своими руками из дрели токарный станок по дереву

Имея под рукой верстак с прочной и ровной рабочей поверхностью, можно соорудить токарный станок, не прибегая к строительству станины. Электрическая дрель в этом случае будет выполнять функцию вращательного привода и передней бабки. Согласно простейшему чертежу станка этот инструмент достаточно закрепить на поверхности верстака через шейку. Для фиксации подойдут струбцины и хомут.

Далее нужно изготовить упор, который будет выступать в роли задней бабки.

Этот элемент монтируется напротив дрели. Для его создания можно взять два бруска из дерева и регулировочный винт, заточенный с одного конца под конус. Если предполагается использование станка для обработки массивных деревянных заготовок, то желательно зафиксировать упор на столе с помощью струбцин.

Для изготовления инструмента своими руками достаточно недорогих материалов. Токарный станок на основе дрели можно использовать для вытачивания различных деталей:

• дверные ручки;
• конструкционные детали лестницы;
• декоративные изделия и т. п.

С помощью верстака с прочной и ровной рабочей поверхностью, можно сделать токарный станок из дрели своими руками

Чтобы расширить функциональные возможности инструмента, его конструкцию можно дополнить насадками и прочими приспособлениями, способными улучшить качество работы.

К таким усовершенствованиям можно отнести:

• выполнение намотки на трансформаторах;
• нанесение красящего состава поверх вращающейся детали для создания узоров;
• нанесение спиральных насечек на заготовку и т. п.

Установка специальной приставки в виде копира позволит использовать станок для создания целой серии одинаковых деталей или изделий по шаблону.

Пример многофункционального самодельного деревообрабатывающего станка из дрели

Как сделать ручной фрезер по дереву из болгарки своими руками

Изготовление самодельного фрезера из болгарки своими руками состоит из нескольких шагов:

1. Сначала подвергают доработке патрон от дрели, который нужно закрепить на шпинделе шлифмашины. Сделать это без подготовительной обточки невозможно, поскольку резьба не совпадет. Требуется сначала рассверлить патрон на токарном станке под М14, примерить его на шпиндель и при необходимости расширить еще немного под высоту и диаметр центрирующего пояска.

   Доработанный патрон не должен болтаться на резьбе шпинделя болгарки

2. Металлический стержень для вертикальных штанг фрезера из болгарки обтачивают под нужный диаметр и шлифуют вручную наждачной бумагой. После этого лобзиком нарезают заготовки для направляющих. В них высверливают продольные отверстия, при помощи угольника проверяют вертикальность штанг, после чего надевают на них направляющие и пружины.

   Необходимо несколько раз подвигать элементы конструкции, чтобы убедиться в плавности скольжения

3. Из листа оргстекла или металла вырезают при помощи пилы две одинаковые пластины и склеивают их между собой монтажным клеем. После этого в заготовке просверливают четыре дырки по углам. Пластины дополнительно скрепляют винтами, потом выполняют отверстия под штанги и вставляют последние в основание.

   Сверху штанги закрепляют в вертикальном положении металлической пластиной

4. Из листового металла вырезают два одинаковых элемента и изгибают их в тисках. Затем эти пластины прикрепляют болтами с двух сторон к корпусу шлифмашины в предусмотренных отверстиях для ручек. Болгарку с патроном и фрезой устанавливают по центру подошвы.

   Болгарку выставляют в горизонтальное положение и приваривают пластины на ее боках к скользящим трубкам

5. В центре подошвы кольцевым сверлом проделывают отверстие для фрезы. Из толстого листового металла вырезают полосу, изгибают ее по форме скобы и приваривают к скользящим трубкам горизонтально спереди инструмента.

   Диаметр отверстия на платформе нужно выбирать по наибольшей возможной ширине фрезы

6. Штанги извлекают из трубок скольжения и просверливают отверстия в их нижней боковой части. С торцевых сторон подошвы также проделывают дырки с резьбой и вкручивают удерживающие болты. На поперечную скобу в передней части фрезера своими руками из болгарки устанавливают упор.

   Металлическую пластину в верхней части фрезера демонтируют и устанавливают вместо нее скобу

На данном этапе домашний инструмент является собранным. Остается только проверить на прочность все крепления, при необходимости подтянуть болты и проверить агрегат, выполненный своими руками, в работе.

Отрезные диски

Они производятся из карбида вольфрама, который отличается высокой прочностью. В зависимости от глубины пропила и числа зубьев, существует несколько разновидностей отрезных дисков. Чтобы выбрать, какой диск приобрести, следует соблюдать следующие рекомендации:

• При нечастом и недолгом использовании круга и распила разнообразной древесины стоит выбрать диск, зубья которого имеют скошенную форму.
• При обработке мягких пород деревьев применяется круг с прямыми зубьями.
• Для разреза древесины средней плотности, древесно-стружечных материалов и плит USB лучше всего использовать круги с трапециевидными зубьями.

???? Ручной фрезер из обычной болгарки: полезная самоделка для домашнего мастера

Некоторые истории, приходящие от наших читателей в редакцию Homius, поражают своей простотой и, в то же время, гениальностью. Сегодня речь пойдёт именно о таком лайфхаке.

Свой отчёт о проделанной работе нам прислал Семченко Егор Васильевич их города Нижневартовск Ханты-Мансийского автономного округа – Югры.

В нём он расскажет, как из простой угловой шлифовальной машины сделать неплохой ручной фрезер.

Недавно я задумался о том, чтобы сделать небольшой фрезер для домашних работ. Приобретать подобное устройство в магазине весьма накладно, да и, честно говоря, скучно. Дело в том, что я, как военный, на пенсию вышел рано, поэтому сил и энергии ещё достаточно, как и свободного времени. Предлагаю на ваш суд то, что у меня получилось.

Необходимые материалы и инструменты

Для работы я использовал:

• саму болгарку, которая впоследствии и будет трансформироваться во фрезер и обратно;
• отрезок двутавровой балки;
• квадратный стальной профиль двух размеров — 20×20 мм² и 25×25 мм²;
• небольшой лист оцинковки;
• круги на болгарку – отрезной, шлифовальный и металлическая щётка;
• метчик М14 с шагом резьбы, таким же, как у зажимной гайки болгарки;
• зажимной патрон от дрели с резьбовым соединением;
• сварочный аппарат.

И естественно, что под рукой у меня были различные болты и гайки, из которых можно подобрать то, что требуется.

Вот эту болгарку я решил использовать в качестве «подопытного кролика»

Шаг первый: готовим материал, приступаем к работе

Первым делом мне нужно было распустить двутавр, вырезав из него центральную часть. Именно она станет основанием нашей конструкции. Сделать это несложно, однако для тех, кто редко имеет дело с УШМ, скажу – желательно использование средств защиты – перчатки, очки, плотный фартук.

ТОП 6 чертежей с пояснениями для изготовления самодельного обрезного станка по металлу

Типовую циркулярную пилу создать не сложно, если закрепить болгарку под рабочим столом с прорезью. Нужно продумать систему направляющих для высокой точности перемещения заготовок.

Картинка № 1. Принципиальная схема

Посмотрите на картинке №1, как выглядит типовой обрезной станок. Здесь болгарка закреплена на подвижном шарнире, что несколько усложняет конструкцию. Такая схема отличается несколькими преимуществами:

• простое и надежное крепление заготовки;
• значительный вес верхней части поможет использовать меньшие усилия при разрезании заготовок;
• при необходимости ручной электрический инструмент демонтируют для выполнения рабочих операций в штатном режиме.

Картинка № 2. Стойка для болгарки Такую силовую раму собирают из стандартных стальных уголков, труб с квадратным сечением. Более прочными получаются сварные соединения. Но также допустимо создание сборной конструкции с применением винтов и гаек.

Картинка № 3. Сборочный чертеж маятниковой пилы

Такой проект можно использовать как пример для изготовления качественного обрезного станка по металлу. Оснащение колесами облегчает перемещение тяжелого изделия.

Картинка № 4. Маятниковая дисковая пила Посмотрите на картинке пример станка для обработки древесины. Такая техника подходит для разрезания крупных заготовок. Надо выбирать болгарку достаточной мощности, чтобы ее хватило для работы с дисками большого диаметра. На обратном плече рычага (вместо электромотора, как на чертеже) закрепляют груз. Вес и место крепления подбирают в соответствии с личными требованиями и особенностями конкретной конструкции.

Картинка № 5. Чертеж циркулярной пилы

Этот станок можно переделать для закрепления в нижней части УШМ. Если предполагается продольная распиловка древесины, такое инженерное решение будет оптимальным.

Картинка № 6. Конструкция фабричной торцевой пилы по дереву

Посмотрите на Картинку № 6. Ее можно использовать для изготовления комплекта чертежей собственными руками

Рекомендуется обратить внимание на пружину, которая поднимает рабочий узел в исходное состояние. Поворотный стол с измерительными приспособлениями поможет создать станок с повышенными требованиями к допуску

Картинка № 7. Чертеж станины

При изготовлении этой части станка применяют толстый металл. Такое решение увеличивает стоимость и вес, но продлевает срок службы, увеличивает надежность, улучшает крепление навесных элементов и точность обработки.

Используемые материалы

Болгарка считается многоцелевым прибором, на основе которого можно сделать различные конструкции. Один из подобных приборов — фрезер. Изготовленный из болгарки собственными руками, он справляется только с простыми задачи резки. Такая работа потребует выполнения определённых условий, главные из которых — обеспечение хорошей фиксации инструмента в плоскости отвеса и его передвижение относительно плоскости заготовки.

Для изготовления фрезеровочного станка из болгарки требуются следующие материалы:

1. Шлифмашина либо дрель с работающим мотором.
2. Компоненты, при поддержке которых устройства будут закрепляться в конструкции. Они должны быть крепкими и надёжными.
3. Основание для крепления фрезера: толстая фанера либо тонколистовой сплав.
4. Сварочный агрегат.
5. Крепёжные компоненты.
6. Обычный комплект слесарных инструментов.

Похожие записи:

Как сшить юбку своими руками без выкройки? инструкции, как сшить юбку разных фасонов из фатина, джинсы и шифона своими руками Баня бочка своими руками из досок Лучший power bank на солнечных батареях Уникальные славянские топоры: 10 фото с индивидуальным травлением Как сделать флюс для пайки своими руками: изучаем досконально Зельц из рульки в домашних условиях в бутылке, мультиварке, скороварке с кожей, желатином и без, курицей
