Как сделать фрезу по дереву своими руками

Сверлильный станок

При изготовлении стойки для закрепления сверлилки, необходимо понять принцип ее работы, и проявить фантазию при изготовлении отдельных ее узлов.

Вариант стойки № 1

Для примера, ниже приводится инструкция по изготовлению приспособления для дрели из простых подручных материалов.

  1. Чтобы прикрепить сверлилку к салазкам, используются хомуты, под которые подкладывается резиновая прокладка.
  2. Для поднимания и опускания подвижной части салазок, к которым крепится электроинструмент, применяется стойка с рычагом.
  3. Для ограничения глубины сверления, под рычагом установлен регулируемый упор.
  4. Неподвижная часть салазок прикреплена к трубе с помощью фланца.
  5. Вертикальная и горизонтальная часть трубы соединяется угольником. Необходимо при соединении выдержать прямой угол. Вертикальная труба закрепляется во фланце, прикрученном к станине. Вместо трубы можно использовать “косынки” из ДСП, которые закрепляются к станине и к неподвижной части салазок при помощи евровинтов (конфирматов).
  6. На подвижной площадке необходимо сделать 4 отверстия для хомутов, используемых для зажатия корпуса аппарата. Также на стороне, которая будет повернута к неподвижной части стойки, необходимо приклеить рейки. Для лучшего скольжения они смазываются парафином.
  7. Для того, чтобы корпус аппарата не опускался, внизу можно установить 2 упора, как показано на рисунке.
  8. Для выравнивания корпуса агрегата под прямым углом можно приклеить рейку необходимой толщины (толщина определяется методом подбора).
  9. Направляющие в данной конструкции сделаны из алюминиевого профиля. Но можно их заменить и на шариковые (телескопические) направляющие, которые используются для установки ящиков в мебели. Задача направляющих – жесткое (без люфтов) и в то же время подвижное соединение частей стойки.

  10. Чтобы собрать рычаг, и он при этом мог двигаться, гайку до упора затягивать не следует. Для фиксации гайки и предотвращения ее самопроизвольного откручивания применяется еще одна, которая прикручивается рядом.
  11. Часть рычага, прикрепленная к подвижной площадке, на конце должна быть скругленной.
  12. Если вам требуется, чтобы агрегат после сверления поднимался в верхнее положение, можно установить пружину, прикрепив один ее конец к подвижной площадке, а другой – к горизонтальной части трубы. Если пружина короткая, можно удлинить ее с помощью шнура.

Вариант стойки № 2

На рисунке ниже представлен еще один самодельный сверлильный станок, стойку для которого можно изготовить из толстой фанеры, а остальные части – из деревянного бруса.

Роль направляющей в сверлильном станке, сделанном из дрели, играет алюминиевый профиль. Но, если вы такой профиль не найдете, то заменить его можно на мебельные направляющие (телескопические).

Вариант стойки № 3

Если у вас в доме завалялся фотоувеличитель советских времен, то он может послужить основой для стойки под дрель. Данная конструкция уже имеет жесткие направляющие, а также зубчатый механизм, обеспечивающий вертикальное перемещение каретки по ним.

Вам потребуется лишь немного доработать конструкцию, приделав к каретке хомуты, а к регулятору высоты — удобные ручки.

Фрезер какой выбрать

Существует много видов фрезеров. Прежде чем выбирать его, необходимо обдумать, для каких назначений он вам будет нужен. Более сложные заготовки потребуют более мощный и оборотистый фрезер. Специалисты рекомендуют выбирать фрезер с ручной регулировкой и автоматической стабилизацией шпинделя.

Очень удобны фрезеры с системами плавного пуска и быстрой остановки. А если инструмент позволяет заменить щетки двигателя без вскрытия корпуса, то тогда ему вообще цены не будет. Это действительно существенный плюс.

Во многих инструкциях по эксплуатации производители фрезерных машин советуют не использовать его в работе вверх ногами. В основном, эти ограничения не обоснованы и могут игнорироваться.

Это интересно: Диски для болгарки — разнообразие насадок для инструмента

Подробности

Столешница под фрезер

Чтобы сделать ручной фрезер из дрели своими руками, потребуется для начала разобраться со столом. Обработку торцов, а также фрезерование пазов для соединения по способу «шип-паз» будет удобнее делать при помощи фрезеровального стола с выступающими инструментами. У них простая конструкция, и чертежи будет легко разрабатывать самостоятельно. Также подойдет небольшой стол верстачного типа. Крышка должна переворачиваться, и в ней следует прорезать отверстие.

Его размер должен быть приблизительно на 0.5 см больше, чем максимальный диаметр фрезы, которая будет применяться. Перпендикулярно столу будет установлена планка, которая будет стоять параллельно боковой стороне на таком расстоянии, чтобы шпиндельная ось прикрепленной электрической дрели идеально совпадала с центром отверстия. Упорами и хомутами к планке следует прикрепить корпус электрического инструмента, причем в нормальном состоянии стола патрон будет расположен под крышкой, а фреза, в него вставленная, будет выступать. При обработке деталь из древесины буде двигаться по поверхности стола, и упираться в шаблон, вследствие чего будет происходить фрезеровка.

Кроме того, инструмент можно закрепить другими способами. Главное, чтобы центр отверстия идеально совпал с осью фрезы, а патрон и выключатель были доступными. Все станочные элементы должны быть прикреплены жестко, без каких-либо перекосов.

Простейший станок

Они обязательно должны быть расположены строго перпендикулярно, то есть под углом в 90 градусов. В подошве следует проделать отверстие под выход инструмента. Стойка по ширине будет равна габаритам корпуса электрической дрели и на 2 см длиннее. На ней при помощи хомута, который размещен выше патрона, будет прикреплена дрель. Она дополнительно будет зафиксирована упором, который будет прижимать тыльную сторону корпуса с другой стороны от шпинделя, или же другим хомутом ниже, чем ручка. Косынка будет обеспечивать жесткость конструкции, причем одна сторона будет прилегать к подошве, а вторая к самой стойке.

При раскраивании подошвы, а точнее основания конструкции следует нарисовать на листе фанеры квадрат, причем его стороны должны быть равны ширине корпуса электрической дрели. С двух сторон, которые к нему прилегают, нужно добавить полоски, которые равны толщине фанеры. Отметьте центр расположения инструмента и сделайте отверстие при помощи перьевого или корончатого сверла.

Далее следует вырезать подошву по контуру, а угол, противолежащий соединению косынки и стойки, следует округлить. На обратной стороне просверлите отверстие на 0.4 см и сделайте углубления, которые будут потайными под головками саморезом, при помощи сверла на 0.8 см. В противном случае шляпки винтов снова будут царапать стол при выступании, а также нарушать прилегание подошвы. Получится перекос.

Снизу на подошву вы сможете наклеить тоненькую резинку или даже кусочек линолеума. Это будет обеспечивать плавное скольжение во время работы фрезера. При помощи угольника, установите стойку на месте и прикрутите ее на винты. Косынка будет прикреплена одной стороной к основанию, второй к стойке, что обеспечит жесткость конструкции. После нужно отметить положение электрической дрели, когда инструмент начнет опускаться ниже, чем подошва. Прикрутите упор и хомут, а для удобства выполнения работ подошву можно сделать из органического стекла.

Станок с вертикальным движением фрезы

Если у вас есть слесарный опыт и требуемый набор деталей и компонентов, то вы сможете установить самодельный фрезе на боковые цилиндрические стойки. Снизу на них накиньте пружины, которые будут поднимать дрель наверх. Крепление выполняется при помощи металлических уголков, саморезов и скоб. Глубина фрезерования может быть отрегулирована винтами-упорами.

Алгоритм сборки

До того, как приступить к изготовлению ручного фрезера на основе обычной электрической дрели, требуется подготовить все нужные материалы и чертежи, с указанием  размеров и того,

как будет прикреплена дрель, которая будет заменять ручной фрезер:

  1. Отметьте на подошве или столе центр оси шпинделя.
  2. Вырежьте отверстие под выход электрического инструмента.
  3. Далее укладываем электрическую дрель на стойку и сделайте отметки положения упора и хомута, чтобы все закрепить.
  4. Строго под прямым углом следует прикрутить косынку и стойку.
  5. Зафиксируйте корпус инструмента на основании.

Станок, который будет сделан своими руками, должен быть прочным, не иметь перекосов и люфтов. В таком случае на нем можно будет работать как обычным фрезером.

Как сделать фрезер из болгарки

Не секрет, что угловая шлифовальная машина часто используется для для шлифовки, полировки и фрезеровки различных поверхностей дисковыми и чашечными насадками. Но если на шпиндель агрегата накрутить цангу, то получится фрезер из болгарки, который сможет работать не только с дисковыми фрезами, но и с любой оснасткой, имеющей цилиндрические хвостовики.

Если в цангу зажать фрезу из твердосплавного материала, то получится фрезер по металлу.

Также, чтобы сделать фрезер, на шпиндель болгарки можно закрепить и обычный кулачковый патрон от дрели.

На фото выше показано приспособление для болгарки, превращающее ее в ручную фрезерную машину. Как сделать приспособу, можно понять из этого видео.

Комплектующие и алгоритм сборки

Изготовить фрезерный станок из дрели, которая есть практически у каждого домашнего мастера, можно, но при этом следует иметь в виду, что такое устройство не сможет в полной мере заменить серийную модель. Объясняется это тем, что патрон обычной ручной дрели способен вращаться со скоростью 3000 об/мин, тогда как серийный фрезер в состоянии обеспечить вращение используемого инструмента со скоростью до 30000 об/мин. Кроме того, редуктор бытовой электрической дрели не рассчитан на интенсивные нагрузки, которые быстро приведут его в неисправное состояние.

Вертикальный фрезер из дрели

Схема простейшей вертикальной стойки для дрели

Между тем простейший фрезер, изготовленный из подручных материалов с минимальными финансовыми затратами, способен успешно справляться со многими технологическими задачами. Чтобы изготовить свой фрезерный станок из электрической дрели, вы должны найти следующие материалы и инструменты:

  1. несколько кусков ДСП или толстой фанеры;
  2. хомут, при помощи которого дрель будет фиксироваться на основании устройства;
  3. болты, саморезы и другие крепежные элементы;
  4. перьевое сверло или сверлильную коронку диаметром 40 мм;
  5. стандартный набор слесарных инструментов.

Обрезки реек, куски фанеры, металлические уголки – всё это можно использовать для изготовления простой фрезерной стойки

Сам процесс сборки самодельного фрезера проходит по следующему алгоритму.

  • Из листов ДСП или фанеры собирается основа будущего фрезера, включающая в себя горизонтальное основание и вертикальную часть, на которой будет фиксироваться электрическая дрель. Размеры листов ДСП или фанеры, из которых будет изготавливаться такая конструкция, рассчитываются в зависимости от габаритов электрической дрели, используемой в качестве основы самодельного станка.
  • В горизонтальном основании устройства сверлится отверстие диаметром 40 мм, которое необходимо для того, чтобы обеспечить доступ инструмента в зону выполнения обработки.
  • На вертикальной стойке устройства при помощи болта крепится хомут, в котором фиксируется электродрель. Дрель при этом должна располагаться таким образом, чтобы нижний конец ее патрона находился в нескольких миллиметрах от горизонтального основания фрезера.
  • Чтобы сделать положение дрели на вертикальной стойке более устойчивым, в ее верхней части можно зафиксировать небольшой деревянный брусок, который будет выступать в роли упора.

Варианты закрепления дрели (нажмите на фото, чтобы увеличить)

Стойка с регулировкой высоты посредством рычага

Как сделать фрезерный станок вышеописанной конструкции более удобным и функциональным? Для этого его можно оснастить простейшим микролифтом, который будет отвечать за перемещение электродрели в вертикальном направлении. Для изготовления такого лифта вам потребуются следующие расходные материалы и комплектующие:

  1. две металлические штанги, которые будут выступать в роли направляющих элементов;
  2. площадка (каретка) для фиксации электродрели, сделанная из ДСП или толстой фанеры;
  3. резьбовая ось и гайка, которые будут отвечать за перемещение электродрели в вертикальном направлении;
  4. элементы, обеспечивающие фиксацию электродрели в требуемом положении.

Стойка с регулировкой высоты с помощью резьбовой шпильки

Принцип, по которому работает такой самодельный фрезер, достаточно прост и заключается в следующем.

  • При вращении резьбовой оси каретка с закрепленной на ней дрелью перемещается в вертикальном направлении.
  • После того как электродрель и закрепленный в ее патроне инструмент будут выставлены в требуемом положении, каретка фиксируется при помощи крепежных элементов.

Естественно, вся конструкция такого самодельного фрезера, работу которого хорошо демонстрирует видео, должна быть зафиксирована на надежном основании. В качестве последнего может выступать поверхность рабочего стола или верстака.

Станок из старого электродвигателя

Самодельный фрезерный станок, при помощи которого достаточно успешно выполняют многие технологические операции, можно изготовить и без использования электродрели. Для того чтобы сделать такое устройство, вам потребуются следующие расходные материалы и комплектующие:

  • приводной электродвигатель, в качестве которого можно использовать электромотор от старой стиральной машины и другой бытовой техники;
  • патрон, в котором будет фиксироваться используемый режущий инструмент;
  • переходник, при помощи которого вал приводного электродвигателя будет соединяться с патроном;
  • листы ДСП или толстой фанеры для изготовления основания и вертикальной направляющей самодельного фрезера.

Необходимые инструменты

Для изготовления станины применяется очень плотный кусок чугуна или нержавеющей стали. К суппорту сверху присоединён особый вал. Его верхняя зона возвышается над столом через отверстие. Во всех таких станках можно настраивать высоту подъёма вала.

Сверху монтирован шпиндель, оснащённый инструментом для резки. В промышленных моделях используется солидный режущий арсенал. Ключевыми типами оснастки служат: диск, нож и фрезы разной формы.

Для осуществления резки строго по прямому вектору задействуется специальная направляющая планка. За счёт особого крепёжного узла она перемещается на нужную длину. Качество обработки значительно возрастает, если динамика вращения шпинделя высока.

Как из дрели сделать фрезер по дереву

Дрель – один из самых часто встречающихся инструментов, которые выручают нас в любой ситуации. Фрезер на основе дрели поможет решить ряд задач, при этом агрегат всегда можно вновь разобрать. Такая «самоделка» не будет стоить практически ничего. Единственное, вам нужно будет определиться с креплением и положением инструмента по отношению к рабочей поверхности. Рассмотрим один из вариантов того, как можно превратить дрель во фрезер, и выполнять достаточно широкий круг задач. В чём-то такой аппарат может заменить токарно-фрезерные самодельные станки по дереву, а в чём-то даже «переплюнуть» их.

Такой ручной фрезер позволит выполнить фигурный и прямой рез, без каких-то сложностей высверлит необходимые отверстия. Ощутимый минус в том, что ручной фрезер, сделанный из подручных материалов, не отличается прочностью. Кроме того, скорость обработки деталей не очень высока. Ситуацию может решить замена двигателя на перфораторный.

Процесс изготовления

В быту часто используют вертикальный ручной фрезер. Он имеет наиболее простую для повторения конструкцию. Достаточно изготовить стойку с креплением для электродрели, и устройство для выполнения простых операций готов. Пример такого самодельного агрегата на фото ниже.

Процесс изготовления подобного основания достаточно прост:

Первая деталь, с которой лучше начать — основание (подошва). Необходимо вырезать заготовку круглой или овальной формы.

Далее проделывают отверстие для фрезы. Оно должно иметь смещение относительно центра детали с учётом толщины боковой стойки.

В зависимости от габаритов электродрели изготавливают стойку необходимого размера и крепят её к основанию саморезами или мебельными конфирматами.

Жёсткость крепления обеспечивает распорка (косынка). Внутренние стороны этой детали должны иметь угол строго 90 о .

Следующий элемент — крепление для дрели. Можно использовать хомут для труб, как на фото или изготовить зажим из дерева или фанеры и закрепить его с помощью саморезов.

В качестве дополнительной фиксации над дрелью устанавливают упор.

Такой вариант подойдёт для выполнения черновой работы или послужит временной альтернативой полноценному инструменту. Для выполнения более точных операций придётся разработать конструкцию посложнее.

Ничего не мешает снабдить свою «самоделку» регулировкой вылета фрезы или возможностью менять угол наклона. Не исключено использование дрели в настольном фрезерном станке. Для этого электродрель устанавливают вертикально под рабочей поверхностью.

Из чего он должен состоять

Элементарный агрегат можно сделать из обыкновенной дрели. Можно добавить к нему дополнительные устройства – например, фрезерный узел. Но каждый станок должен состоять из нескольких обязательных элементов: сверла, зенкера, развертки и метчика.

В промышленности встречаются множество типов сверлильных агрегатов – полуавтоматы, шпиндельные, вертикальные и другие. В быту чаще всего используется так называемый присадочный мини-агрегат со скромным набором выполняемых задач. Перед тем, как сделать самодельный сверлильный станок в домашних условиях, необходимо разобраться в функциях, основных элементах и общих принципах действия такого рода механизмов.

По функциям самыми востребованными устройствами являются шпиндельные машины, главная функция которых – передача вращательного движения к обрабатываемым деталям. На втором месте по популярности – приспособления для горизонтального и радиального сверления. Также распространен аппарат для растачивания деталей. При таком функциональном разнообразии сверлильное оборудование в целом относят к аппаратам универсального пользования.

Но при этой свободе есть ряд обязательных составляющих, без которых не бывает сверлильных станков в принципе:

  • станина;
  • рулевая рейка;
  • двигатель.

Верстак

Это специальный стол для рабочего процесса. Его можно оснащать разными вспомогательными элементами. Его параметры обуславливаются количеством свободного пространства в помещении. Также учитывается и планируемый объём работ.

Сегодня самыми распространёнными видами верстаков для фрезерных столов являются:

  • Статичный. Это полноценная рабочая площадка.
  • Портативный. Это настольный вариант, быстро собирающийся и позволяющий проводить фрезерные операции.
  • Агрегатный. Обладает такими возможностями, за счёт которых расширяется пильная площадь.

Для бытовой мастерской оптимальным является п.1. Второй вид годится для работ с небольшими деталями и имеет ограниченный функционал. Для третьего должно быть просторное помещение.

Классификация агрегатов

Всего существует три категории фрезеров:

  • Профессиональные. Обрабатывают заготовки разных размеров и в большом количестве. Для этого задействуется серьёзный спектр режущих инструментов.
  • Бытовые. По функционалу подходят только для домашних мастерских.
  • Ручные.

У каждой классификации есть свои подвиды. Так профессиональные станки имеют такие разновидности:

  • Стандартные. Применяются для реализации шаблонных операций. Их оснащение позволяет совершать многие работы и придавать заготовкам требующуюся конфигурацию. В режущий арсенал входят: фрезы, свёрла, отличающиеся по диаметру, особые ножи.
  • Копировальные. Выполняют художественные операции: нанесения сложных изображений, дислокацию образцов на разные поверхности, оформления орнаментов. В этой работе точность гарантируется, поскольку заготовка фиксируется вакуумным методом.
  • Для вертикальной обработки деталей (сверху вниз). Здесь вырезаются пазы с нужной шириной и глубиной, готовятся крепёжные компоненты. Детали обрезаются по требующейся длине.

  • Для горизонтальной работы с заготовками. Здесь ось шпинделя находится по отношению к полу горизонтально. Есть цилиндрические и торцевые фрезы.
  • Выполняющие одновременную обработку с двух сторон. Являются универсальными. Здесь обрабатываются разнообразные профили. Без этих станков не обходится ни одно производство мебельных составляющих: подставок, ножек, опорных элементов и т.д.
  • Оснащённые приборами ЧПУ. Здесь интегрирован электронный комплекс, базирующийся на специальном микропроцессоре. В него заложена программа, определяющая алгоритм операций. За счёт этого существенно развивается точность, качество и динамика работ, и трудовая производительность фрезерного станка с ЧПУ.

Бытовые модели отличаются небольшими габаритами и массой. Они реализуют базовые функции (строгание, сверление шлифовка, распил). Их виды:

  • Настольный. Характеризуется лёгкостью эксплуатации и сервиса.
  • Ручной. Используется для работы с малогабаритными деталями. На нём готовятся пазы малых размеров, требующиеся для сочленения обособленных компонентов.

Как пилить самодельным фрезером

Чтобы приступить к работе, нужно выбрать подходящую фрезу. Затем требуется её вставить в патрон дрели и качественно закрепить. При этом нужно следить, чтобы она выступала над подошвой на нужную высоту.

Для того чтобы работать самодельным фрезером, необходимо учитывать, что скорость его вращения обычно составляет не более 3000 оборотов в минуту. В то же время у фрезерного станка она достигает 20000 оборотов в минуту. Поэтому использование самодельного фрезера будет иметь свои особенности.

Учитывая относительно низкую скорость вращения, нужно использовать только такие фрезы, которые предназначены для работы на низких оборотах. При этом скорость дрели в процессе работы должна быть максимальной.

Мощность фрезерного станка составляет 1-2 кВт. Дрель может обеспечить 0,5-0,6 Вт. Недостаточная мощность не позволит справиться с обработкой очень твёрдых материалов. Её предпочтительнее использовать для дерева или пластика.

Предлагаем ознакомиться Крепление проводов в кабель канале

В устройстве дрели используются шестерни и редукторы, а во фрезерном станке этого нет. Из-за использования зубчатой передачи возможен люфт, который способствует возникновению вибрации и биения. Поэтому точность работы дрели будет ниже по сравнению с фрезерным станком.

Для выполнения некоторых видов работ необходимо устанавливать глубину работы фрезы. В дрели такая возможность не предусматривается. Вместо этого можно регулировать то, насколько глубоко вставлена фреза.

Важно уделять внимание безопасности проведения работ. На высоких оборотах плохо закреплённый патрон может раскрутиться. Поэтому во время работы необходимо контролировать его положение

Поэтому во время работы необходимо контролировать его положение.

Также необходимо обратить внимание на следующее:

  1. Кнопка включения будет расположена неудобно. Поэтому нажимать на неё нужно аккуратно.
  2. Хотя дрель закреплена на своём основании надёжно, тем не менее в процессе выполнения операций её необходимо удерживать руками в постоянном положении.

Проводя работы там, где обычно нельзя воспользоваться фрезеровальным станком, мастер может воспользоваться самодельным устройством такого же типа. Конечно, оно будет уступать по качеству профессиональному станку, но сможет справиться с большинством видов фрезеровальных работ. Умение изготовить такое устройство также будет полезно начинающим мастерам, у которых часто не имеется возможности самостоятельно проводить фрезеровальные работы. Фрезер по дереву своими руками, сделанный из дрели, поможет исправить такую ситуацию.

Что понадобится для изготовления

Для того чтобы приступить к работе, необходимо приготовить следующее:

  1. Лист толстой фанеры. Его толщина должна быть не менее 12 мм. Вместо неё допустимо взять плиту из ДСП.
  2. Обрезки, оставшиеся от досок.
  3. Карандаш, чтобы сделать чертёж.
  4. Деревянные бруски.
  5. Дрель.
  6. Сверло.
  7. Саморезы для прикрепления деталей. Нужно выбрать такие, размер которых составляет 6-8 мм.

Здесь для основания предложено воспользоваться деревом. Однако основание можно также выполнить по-другому: из акрила или металла.

Для соединения деталей можно применить мебельную фурнитуру: крепёж, направляющие механизмы и аналогичные детали.

Для того чтобы сделать фрезер из дрели, потребуется вставить в неё нужное сверло и надёжно установить на прочное основание. Этот вариант считается наиболее простым, однако, усложняя, в него можно внести усовершенствования.

Сделать основание

Основание представляет собой прямоугольный лист толстой фанеры, где будет далее закреплена дрель, лежащая на боку. Её размеры должны предусматривать, чтобы инструмент помещался на ней полностью.

Требуется вырезать подошву. Она должна быть прямоугольной формы. В этой детали в центре делают отверстие. В нём предусматривается немного места, необходимого для смещения фрезы.

Затем надо изготовить основание, где будет зафиксирована дрель. Её нужно прикрепить. Для этого можно использовать саморезы и деревянные детали.

Чтобы правильно расположить крепёжные хомуты, необходимо приложить дрель к основанию боковой стороной и сделать пометки с помощью карандаша.

Теперь в нужных местах требуется просверлить отверстия. Для того чтобы фиксация положения дрели во время работы была более надёжной, потребуется использовать деревянные бруски. При их использовании площадь соприкосновения инструмента и основания увеличивается.

Установить дрель

Для прикрепления используются червячные хомуты. Их вставляют через проделанные в основании отверстия, а потом соединяют концы с помощью специальных винтов. Если длины хомута недостаточно для надёжного прикрепления, его можно сделать больше.

Дрель располагают таким образом, чтобы ручка лежала на одном из брусков.

Инструмент устанавливают таким образом, чтобы фреза проходила через отверстие в центре подошвы. При работе её можно взять руками вместе с основанием и выполнять необходимую обработку материала.

Предлагаем ознакомиться Газовая горелка для котла своими руками

Подошву прикрепляют таким образом, чтобы фреза была расположено перпендикулярно к ней и проходила в центральное отверстие. Чтобы её прикрепить, необходимо просверлить отверстия. Их делают таким образом, чтобы попадать на торцы ранее установленных брусков. После просверливания подошву закрепляют саморезами.

Для того чтобы надёжно закрепить самодельную конструкцию, её необходимо прикрепить к верстаку. Для этого надо установить самодельный фрезер так, чтобы сверло смотрело вертикально вверх. При этом край подошвы будет заходить на поверхность верстака полосой таким образом, чтобы в него упиралось основание.

По верхней стороне подошвы должен быть расположен упор. Он важен для обеспечения того, чтобы пропил проходил ровно. Сначала нужно провести карандашом черту от оси фрезы параллельно краю верстака. Её делают с обеих сторон. Вдоль черты прикрепляют брусок для упора. Он должен быть разделён на два равных куска, расположенных по разным сторонам фрезы. Прикрепление делают с помощью саморезов.

Делать или покупать?

Электродрель это уже готовые привод, передача, шпиндель и патрон в моноблоке. Поставить его на каретку станка – и можно сверлить. По точности решение, вообще говоря, не оптимальное (см. далее), но во многих случаях приемлемое, зато избавляющее от необходимости заказывать дорогие точеные детали повышенной точности, см. ниже. Ввиду чего станины под установку дрели сейчас продаются разве что не на улице с лотков; цены доступные. Выбирая такую, чтобы сделать сверлильный станок из дрели, руководствуйтесь прежде всего режимом работы оборудования; от него зависит и цена:

  • Эпизодическая сверловка/фрезеровка для себя с точностью какая получится – станина пластиковая литая или стальная штампованная. Механизм подачи рычажный с коленчатым рычагом (см. далее). Подшипники скольжения каретки (см. далее) сталь по стали или с капроновыми вкладышами. Цены – $20-$30.
  • Регулярная сверловка для себя или на заказ с обычной машиностроительной точностью. Обрабатываемые материалы – до твердости и вязкости обычной конструкционной стали. Все то же, но подшипники скольжения сталь по стали (хуже) или с бронзовыми втулками, а станина – чугунная литая или (дороже) композитная также вибропоглощающая. Цены – $30-$40.
  • Регулярная сверловка и фрезеровка любых поддающихся инструменту материалов с периодическими перегрузками инструмента и/или с повышенной точностью – подшипники скольжения только бронза по стали, станина чугунная. Механизм подачи зубчато-реечный (еще см. далее); консоль вибропоглощающая. Цены – $60-$180.

Выбираем станину

Станину для дрели (которые продавцы почему-то упорно именуют стойками) нужно выбирать не по производителю («китай» – не «китай»); сейчас на рынке и «немецкого китая» полно, не говоря уже об изделиях постсоветских государств. Нужно проверить конструкцию.

Первое – образцы с пластиковыми не капроновыми вкладышами подшипников скольжения отбраковываются однозначно: биение и увод сверла более чем на 0,5 мм появятся уже на 10-й – 20-й «дырке» и далее будут увеличиваться. Второе – люфт консоли. Берем ее за дальний конец, покачиваем вверх-вниз и в стороны при зажатом фиксаторе. Заметной «болтушки» быть не должно (тактильное чувство нетренированного человека ощущает биение 0,4-0,5 мм).

Далее – осмотр конструкции, см. рис. ниже. Для обычной сверловки подойдет показанная на поз. 1. Идеальный вариант – на поз. 2: цанговый зажим дрели, смещение колонны вбок уменьшает вибрацию консоли на порядок, а повернув ее вбок на 45 градусов, можно фрезеровать от руки с точностью «как умеешь» деталь на штатном не сдвижном столе, сняв пару креплений стола, т.к. при этом его смещение вручную относительно горизонтальной рабочей оси консоли будет линейным.

Как выбрать станину (стойку) для дрели

А вот образчик на поз. 3 не берите ни в коем случае. Во-первых, воротник его колонны низкий и ее крепление ненадежно. Во-вторых, продольные пазы под стол облегчают ручную фрезеровку «как получится», но, в отличие от диагональных, не гасят вибрации станины. Более того, они будут концентрироваться, где показано стрелками (прилив под колонну сделан слишком узким) и оттуда прямиком пойдут в колонну и стол.

Что дешевле?

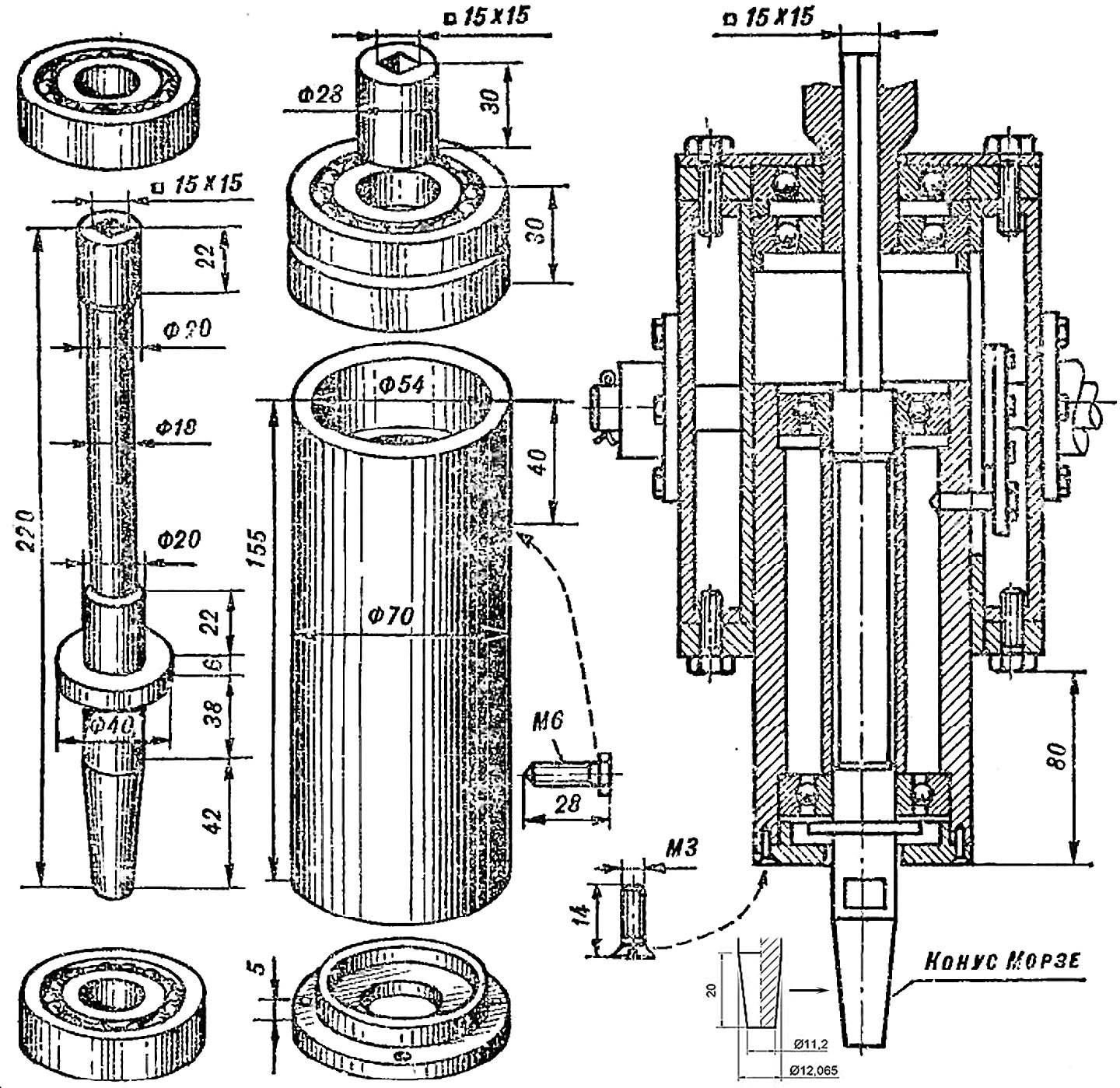

Чертежи шпинделя настольного сверлильного станка

Допустим, цена на понравившуюся станину вас не устраивает. Или дрель если «ломовая», с ударным механизмом, бывшая в работе по строительным конструкциям и биение патрона видно на глаз. Тогда первым делом выясняем, если и в пределах досягаемости мастер, владеющий токарным станком повышенной точности (не грубее 0,02 мм). Что, между прочим, не факт – станок повышенной точности стоит очень дорого и на потоке расхожих заказов никогда не окупается. Но, положим, нашелся. Берем чертежик на рис. справа, идем к нему и спрашиваем, сможет ли он выточить это из стали не хуже 30ХГСА, и сколько возьмет за работу. «Это» – чертежи шпинделя настольной сверлилки. Остальные ее детали можно выточить на обычном станке, или найти в развалах на железном базаре либо у себя в хламе. Скорее всего, окажется, что купить станину + стол дешевле, а если прикинуть расходы на остальное, то, возможно, обрисуется и дрель повышенной точности. В продаже такие бывают; их можно узнать по отсутствию ударного механизма и воротнику специально для установки в станину: на него надета точеная стальная манжета.

Электродвигатель для точильного станка или наждака

Покупка готового точильного станка не всегда возможна, в первую очередь из-за высокой цены, и в этом случае буквально незаменимым становится электродвигатель от стиральной машины или другого оборудования.

Читать также: Оборудование для кислородной резки металла

Много усилий требует правильная компоновка будущего агрегата, а также решение такой технической проблемы, как насадка точильного камня на вал двигателя. Во многих случаях на нем отсутствует резьба, а диаметры вала и отверстия в камне не совпадают. Обычным выходом из положения служит использование специальной детали, которую нужно отдельно заказывать в мастерской у токаря. Эта деталь может называться фланцем, переходником, ступицей и т.д.

Вытачиваемый фланец должен насаживаться на вал и фиксироваться с помощью болта. Кроме того, потребуется шайба и гайка с резьбой, направленной в сторону, противоположную вращению вала двигателя. За счет этого, во время работы будет происходить самопроизвольное закручивание гайки. В противном случае, гайка быстро раскрутится и камень слетит.

При необходимости можно изменить направление вращения ротора. В стиральных машинках устанавливаются асинхронные двигатели, поэтому, достаточно выполнить переключение соответствующих обмоток, и направление вращения изменится. Для запуска двигателя потребуется пусковая катушка. Если она отсутствует, то в этом нет ничего страшного: при толчке камня в нужную сторону, устройство заработает самостоятельно.

Для изготовления точильного станка вовсе не обязательно пользоваться двигателями повышенной мощности. Вполне достаточно 400 Вт, и даже 100-200 Вт

Следует обращать внимание на количество оборотов в минуту, которые не должны превышать 3000. В противном случае мотор со слишком высокой частотой вращения может привести к разрушению точильного камня

Наиболее оптимальным вариантом считается электродвигатель с 1000 об/мин.

Эксплуатация самодельного точильного станка предполагает строгое соблюдение правил техники безопасности. В первую очередь необходимо предусмотреть защитный кожух, чтобы уберечь работающего от абразивной пыли и мелких обломков. Для этого подойдет металл, толщиной 2,0-2,5 мм в виде полосы, свернутой в полукольцо. Кроме того, потребуется изготовление подручника, для обеспечения упора обрабатываемых деталей.

Особенности насадок

Как и у других инструментов, у фрезерных насадок есть ряд особенностей, отличающих одни виды от других. К таким отличиям можно отнести тип изготовления фрез и их материал. Они могут быть цельными (вся насадка производится из цельного куска инструментальной стали) либо же сборными (корпус такого типа изготавливается из обычной стали, а режущая поверхность – из твердосплавного композитного металла). Второй тип является более крепким и прослужит вам значительно дольше первого.

Помимо этого, фрезы различаются по типу режущей поверхности. Вне зависимости от геометрической формы, предназначения, размера или других параметров насадки все они имеют основную часть и режущую поверхность, которая может быть:

  • заостренной — эти фрезы изготавливаются на заводе таким образом, что после домашней заточки геометрические показатели и диаметр лезвия остаются практически неизменными;
  • затылованной — менее удобный вид, ведь после домашней переточки значительно уменьшается диаметр режущей поверхности.
