Как сделать фрезерный станок по дереву своими руками: подробные инструкции и советы мастеров

Содержание

Правила эксплуатации фрезера

Для того чтобы работа со станком была практична и безопасна, необходимо соблюдать установленные правила. Среди наиболее важных можно отметить следующие:

Организовать рабочее место таким образом, чтобы его площадь была приблизительно в 2 раза больше габаритов станка.
Стены помещения не должны быть выполнены из горючих материалов.
Поверхность пола должна быть максимально ровной и жесткой.
Перед включением оборудования нужно проверить его исправность.
Режущий элемент должен соответствовать тому, с каким материалом предстоит работать.
Теперь можно приступить к монтажу шпинделя, который должен вращаться свободно

Следует обратить особое внимание на исправность охладительной системы и фильтров. Если циркуляра охлаждается посредством использования водяного охлаждения, необходимо проконтролировать наличие необходимого количества охладительной жидкости.
Первый запуск станка проводится вхолостую, что позволит проверить его работоспособность.

Для работы на станке допускаются только те лица, которые прошли специальную предварительную подготовку.

На операторе должны быть надеты защитная одежда, свободного покроя, защитные очки, обувь, респиратор, наушники и перчатки.

После того как работа закончена, необходимо отключить электрическое питание станка. Затем очистить рабочий стол от скопившейся на нем стружки и мусора.

Специалисту советуют приблизительно 1 раз на протяжении недели проводить уборку в рабочем помещении. Это касается поверхности потолка и стен. Удобно для этого использовать обычный пылесос.

Нельзя забывать также и о проведении профилактического осмотра состояния станка:

  • наличие смазки в местах трения;
  • удаление пыли и грязи на всех рабочих агрегатах;
  • наличие охладительной жидкости и проходимости водяных магистралей при использовании водяного охлаждения.

При соблюдении вышеуказанных правил и рекомендаций станок сможет прослужить на протяжении длительного времени. Кроме этого риск возникновения аварийной ситуации в процессе эксплуатации оборудования, а также травмирования оператора будут сведены к минимуму.

Дополнительные защитные элементы

Работа на станке должна быть безопасной как для его пользователя, как и тех, кто может случайно находиться рядом. Для этого создаются специальные ограды из мощного оргстекла с минимальной плотностью 4 мм. Можно соорудить прозрачный экран рядом с самим инструментом.

Те элементы оборудования, что выходят за пределы станины, маркируются жёлтым цветом. Подобная разметка должна быть на стремительно перемещающихся деталях, внутренних поверхностях кожухов и дверок.

Также ваш станок должен быть оснащён обороной от перегруза. Эта система автоматически блокирует питание в опасных случаях (например – ступоре фрезы), автоматически затормаживает шпиндель после того, отключается привод.

Выбор комплектующих для фрезерного станка с ЧПУ

Оборудование для фрезерной обработки из алюминиевой рамы

Следующим этапом является выбор компонентов для сборки самодельного оборудования. Оптимальным вариантом является использование подручных средств. В качестве основы для настольных моделей 3D станка можно использовать дерево, алюминий или оргстекло.

Для правильной работы всего комплекса необходимо разработать конструкцию суппортов. Во время их движения не должно возникать колебаний, это может привести к неточному фрезерованию. Поэтому перед сборкой все компоненты проверяются на совместимость друг с другом.

Рекомендации по выбору комплектующих для мини-фрезерного станка с ЧПУ, которые можно сделать своими руками:

  • направляющие. Используются стальные шлифованные прутки диаметром 12 мм. Длина для оси x составляет 200 мм, для y — 90 мм;
  • суппорт. Оптимальным вариантом является текстолит. Обычный размер площадки — 25*100*45 мм;
  • шаговые двигатели. Специалисты рекомендуют использовать модели от принтера 24в, 5А. В отличие от приводов дисковода они имеют большую мощность;
  • блок фиксации фрезы. Его также можно сделать из текстолита. Конфигурация напрямую зависит от имеющегося инструмента.

Блок питания лучше всего собрать заводской. При самостоятельном изготовлении возможны ошибки, которые впоследствии отразятся на работе всего оборудования.

Конструкция фрезерного стола

При желании можно сделать фрезерный самодельный стол из обычного верстака, но лучше изготовить специальную конструкцию. Объясняется это тем, что станок с фрезой создает при работе сильную вибрацию, поэтому станина, используемая для фиксации фрезера, должна отличаться высокой устойчивостью и надежностью. Следует также учитывать и то, что само фрезерное устройство крепится к нижней части столешницы для фрезерного стола, поэтому под ней должно быть достаточно свободного места.

При креплении устройства к столешнице самодельного стола для ручного фрезера используется монтажная пластина, которая должна обладать высокой прочностью и жесткостью, либо специальные прижимы для фрезерного станка. Такая пластина может быть изготовлена из металлического листа, текстолита или прочной фанеры. На подошвах большинства моделей фрезеров уже есть резьбовые отверстия, они и нужны для соединения такого устройства со столешницей и монтажной пластиной. Если таких отверстий нет, можно просверлить их самостоятельно и нарезать в них резьбу либо использовать специальные прижимы для фрезерного станка.

Фрезы для различных видов обработки на фрезерном столе

Прижимы для фрезерного станка или монтажная пластина должны располагаться на одном уровне со столешницей, для этого в последней делается выборка соответствующих размеров. В пластине необходимо просверлить несколько отверстий, одни из которых необходимы для ее соединения со столешницей при помощи саморезов, а другие – для того, чтобы такая пластина могла быть зафиксирована на подошве фрезера. Винты и саморезы, которые вы будете использовать, должны быть обязательно с потайной головкой.

Чтобы сделать включение своего более удобным, на столешнице можно расположить обычную кнопку, а также кнопку-грибок, которая сделает ваше устройство еще и более безопасным в работе. Для повышения удобства своего домашнего станка можно закрепить на поверхности фрезерного стола, изготовленного для ручного фрезера своими руками, длинную металлическую линейку.

Прежде чем начинать конструировать фрезерный координатный стол своими руками, необходимо определить место, где он будет располагаться, а также решить, какой тип фрезерного оборудования вы хотите изготовить. Так, можно сделать агрегатный фрезер своими руками (стол будет располагаться с боковой части пильного оборудования, служить его расширением), компактный настольный станок, отдельно стоящее стационарное оборудование.

Остановить свой выбор на компактном настольном оборудовании для работы по дереву и другим материалам можно в том случае, если вы обращаетесь к нему нерегулярно или часто используете его вне своей мастерской. Такая установка, которую отличают небольшие размеры, занимает совсем немного места, а при желании, ее можно повесить на стену.

Если размеры вашей мастерской позволяют, то под фрезер лучше приспособить основу стационарного фрезерного станка, работать на котором намного удобнее, чем на настольном оборудовании. Чтобы сделать такое устройство более мобильным, его можно поставить на колеса, с помощью которых вы сможете легко менять его месторасположение.

Простейший фрезерный стол или стол для сверлильного станка можно сделать очень быстро. Для изготовления такой конструкции, легко располагающейся и на обычном рабочем столе, вам понадобится лист ДСП, на котором закрепляются направляющие элементы. В качестве такой направляющей, которая может использоваться в качестве параллельного упора для фрезерного стола, подойдет обычная доска небольшой толщины, которая крепится к столешнице при помощи болтовых соединений. При необходимости, параллельно можно прикрепить вторую такую доску, которая будет служить ограничительным упором.

ВДля врезки фрезера в стол в листе из ДСП необходимо будет сделать отверстие для его размещения, а фиксироваться на столешнице, он будет при помощи двух струбцин. После этого изготовление фрезерного стола можно считать законченным. Чтобы сделать использование такой конструкции более удобным, на столешнице можно разместить простейшие прижимы для фрезерного станка.

Этапы проектирования

Многие мастера работают, только используя эскизы. Окончательная подгонка расположения деталей производится только при установке их на станину. Уже по месту сверлятся необходимые отверстия, а потом производится монтаж. Довольно часто приходится изменять взаимное расположение узлов. Просверленные отверстия заваривают. Затраты времени довольно большие.

Современная компьютерная техника дает в руки проектировщиков мощный инструмент – трехмерное моделирование с помощью инженерных программ. Выбор программного обеспечения большой. Освоить любую несложно, достаточно установить на свой компьютер и просмотреть уроки, опубликованные в сети.

  • Чтобы проще производить виртуальный монтаж, создаются трёхмерные модели твердых тел. Производится измерение имеющихся деталей и узлов.
  • С помощью инструментов компьютерной программы разрабатываются аналоги с точными размерами (в пределах разумного допуска).
  • Проектируется сцена – моделируется место будущего размещения станка в мастерской.
  • На виртуальной сцене размещаются станина и узлы.
  • По модели можно перемещать элементы, добиваясь рациональной установки по высоте, ширине и в пространстве сцены.
  • Некоторые узлы могут быть спроектированы по месту, применительно к имеющейся модели.
  • После завершения моделирования создаются рабочие чертежи. Эта процедура занимает немного времени. Достаточно перенести проекции сборочных узлов и деталей на координатные плоскости и расставить размеры.
  • При необходимости для лучшего понимания особенностей конструкции выполняют разрезы и сечения. Они помогают разобраться во взаимодействиях между отдельными деталями и их устройстве.

Варианты конструкции: делаем фрезерный станок из подручных средств

Оборудование можно соорудить из дрели, болгарки, «стиралки». Это наиболее популярные бытовые варианты. Устройства получаются с меньшей мощностью и ручного типа, но пригодны для незначительных работ.

Как из обычной дрели сделать функциональный фрезер по дереву

Здесь сооружается подставка, и меняется оснастка. Это главные критерии сотворения такого варианта фрезера.

Хвостовик фрезы фиксируется в патроне. Можно сделать фрезер вертикального и горизонтального действия (пример 1 и 2). Подставка создаётся из ЛДСП.

Пример 1:

Пример 2:

Преимущества и недостатки фрезера из дрели

Плюсы такого устройства:

  • Простота применения.
  • Мало пыли от работы.

Минусы:

  • Слабое качество результата по причине невысоких оборотов (3000 в мин).
  • Очень узкий спектр функций.

Как сделать фрезер из болгарки

Есть два способа:

  • На шпиндель инструмента накручивается цанга. Работа может идти со всеми оснастками, которые имеют хвостовики цилиндрической формы.
  • На шпиндель крепится стандартный патрон кулачкового типа (от дрели)

Фрезер из двигателя от стиральной машины

Создаётся стол по описанному методу. Вал мотора ставится на цангу. Для этого заказывается специальный переходник.

Создаётся подъёмная система для контроля над выходом инструмента: на двух трубах крепится двигатель и резьбовая шпилька.

Она одним окончанием идёт в гайку, фиксированную к дну стола, а вторым – в нижнюю сторону двигателя. На ней прочно фиксируется поворотное устройство – колесо. За счёт регулируется высота.

Как из дрели сделать фрезер по дереву

Дрель – один из самых часто встречающихся инструментов, которые выручают нас в любой ситуации. Фрезер на основе дрели поможет решить ряд задач, при этом агрегат всегда можно вновь разобрать. Такая «самоделка» не будет стоить практически ничего. Единственное, вам нужно будет определиться с креплением и положением инструмента по отношению к рабочей поверхности. Рассмотрим один из вариантов того, как можно превратить дрель во фрезер, и выполнять достаточно широкий круг задач. В чём-то такой аппарат может заменить токарно-фрезерные самодельные станки по дереву, а в чём-то даже «переплюнуть» их.

Такой ручной фрезер позволит выполнить фигурный и прямой рез, без каких-то сложностей высверлит необходимые отверстия. Ощутимый минус в том, что ручной фрезер, сделанный из подручных материалов, не отличается прочностью. Кроме того, скорость обработки деталей не очень высока. Ситуацию может решить замена двигателя на перфораторный.

Дополнительные защитные элементы

Работа на станке должна быть безопасной как для его пользователя, как и тех, кто может случайно находиться рядом. Для этого создаются специальные ограды из мощного оргстекла с минимальной плотностью 4 мм. Можно соорудить прозрачный экран рядом с самим инструментом.

Те элементы оборудования, что выходят за пределы станины, маркируются жёлтым цветом. Подобная разметка должна быть на стремительно перемещающихся деталях, внутренних поверхностях кожухов и дверок.

Также ваш станок должен быть оснащён обороной от перегруза. Эта система автоматически блокирует питание в опасных случаях (например – ступоре фрезы), автоматически затормаживает шпиндель после того, отключается привод.

Как сделать своими руками?

Для тех, кто намерен хорошо изучить чужую полезную практику, приобщиться к усовершенствованиям и изобретениям, попробовать, насколько хороши в практической деятельности самодельные приспособления для фрезера, ниже приводится несколько видеороликов от отечественных Кулибиных.

Список открывающихся перед домашним мастером полезных приспособлений.

Параллельный упор – его можно просто приобрести и установить на краю верстака (если он достаточно ровный) или детали. К нему можно прибавить деревянный брусок. Однако работать с таким устройством нужно предельно внимательно, ибо он придает элемент неустойчивости. Имея в распоряжении параллельный упор, можно надежно фиксировать при обработке деталь, чтобы обрабатывать кромки и пазы

Направляющую шину – простое приспособление, сходное с вышеописанным. Его назначение – сократить время, затраченное на обработку. Оптимально, если в комплекте имеется башмак. Элементарный вариант своими руками – надежно закрепленная линейка (пример можно посмотреть на видео).

Шаблоны и копировальная втулка – самый распространенный вариант изготовления полезного приспособления для фрезера своими руками. К ним приходится прибегать особенно часто, и главное – правильно выбрать способ крепления, рассчитать диаметр. Подробней о нюансах рассказано в видеоролике от пользователя с популярного канала.

Интересен и циркуль, в котором диаметр изменяется предельно просто – смещением штанги, предназначенной для создания круглых и овальных отверстий.

Особенность каждого творческого человека – в умении своевременно сориентироваться, усвоить уже сделанные наработки или создать при необходимости свои. Не всегда есть возможности приобрести необходимое для работы (по финансовым причинам или из-за отсутствия в продаже). Тут и приходит на помощь чей-то полезный опыт или собственная находчивость и смекалка. Всемирное информационное пространство значительно облегчило эту задачу.

Все о приспособлениях для фрезера смотрите в видео.

Фрезер какой выбрать

Существует много видов фрезеров. Прежде чем выбирать его, необходимо обдумать, для каких назначений он вам будет нужен. Более сложные заготовки потребуют более мощный и оборотистый фрезер. Специалисты рекомендуют выбирать фрезер с ручной регулировкой и автоматической стабилизацией шпинделя.

Очень удобны фрезеры с системами плавного пуска и быстрой остановки. А если инструмент позволяет заменить щетки двигателя без вскрытия корпуса, то тогда ему вообще цены не будет. Это действительно существенный плюс.

Во многих инструкциях по эксплуатации производители фрезерных машин советуют не использовать его в работе вверх ногами. В основном, эти ограничения не обоснованы и могут игнорироваться.

Это интересно: Диски для болгарки — разнообразие насадок для инструмента

Порядок сборки фрезерного станка

Главный вопрос – расположение двигателя. Оптимальное – нижнее, под столом. На его валу, направленном вертикально вверх, устанавливается та или иная фреза. Для этого с обратной стороны столешницы крепится монтажная пластина с вырезом круглой формы. На ней двигатель и фиксируется. Или используется передача (ременная), но это несколько усложнит конструкцию.

Другой вариант – с горизонтальным расположением двигателя. Может быть, такой фрезерный станок покажется удобнее?

Дополнительно

Необходимо продумать схему включения станка и элементы защиты. Что рекомендуется в обязательном порядке:

  • кнопка экстренной остановки;
  • система пылеудаления;
  • подсветка рабочей зоны:
  • ограждающий экран.

В процессе фрезерования могут пригодиться прижимы. С их помощью, к примеру, небольшая панель крепится на доске, которая выполняет функцию направляющей. Это удобно, когда приходится подвергать обработке мелкие (или тонкие) заготовки из дерева. Например, такие.

Стационарные (приваренные к раме) струбцины – не лучшее решение. Гораздо удобнее работать со съемными приспособлениями, которые несложно переустановить, в зависимости от специфики фрезерования.

Тем, кто предполагает заняться изготовлением мелких художественных поделок из древесины, можно посоветовать сделать фрезерный станок на основе эл/дрели. Закрепить ее на штативе несложно.

Или так. Для выборки пазов, снятия фасок – хорошее решение.

Инструмент будет зажиматься, как и сверло, в патроне. Но сфера применения таких мини-станков сильно ограничена. И по мощности двигателя, и по выбору фрез. То же касается моделей на основе «болгарки».

Информации достаточно, чтобы своими руками сделать простейшую модель фрезерного станка. Сборка более сложных модификаций – например, с регулировочным люфтом – требует определенных знаний и расчетов. Практика показывает, что для решения задач, с которыми приходится сталкиваться в быту, все их возможности редко используются. По сути, это уже полупрофессиональное оборудование, поэтому автор не считает целесообразным рассматривать особенности его конструирования в данной статье.

С появлением опыты в обработке древесины не составит труда что-то переделать, усовершенствовать, видоизменить. Можно своими руками собирать различные приспособления для работы с самодельными фрезами. Но все это – уже несколько иные темы, требующие предметного рассмотрения.

Как из дрели сделать фрезер по дереву

Дрель является одним из наиболее часто встречающихся инструментов, выручающих в любых ситуациях.

Фрезер с дрелью решает различные задачи, в то же время, устройство можно разобрать ФОТО: youtube.com

Подобное приспособление фактически ничего не стоит. Пользователю необходимо определиться с фиксацией и расположением его относительно рабочего участка. В определённых аспектах такое изделие заменит токарно-фрезерные приборы по древесине. Алгоритм сборки:

  1. Найти ненужную ручку от электроприбора, которая использовалась бы как комфортная рукоятка.
  2. Установка предварительно подготовленных фиксирующих элементов, закрепляющих дрель в устойчивой позиции.
  3. Дрель закрепляется в держателе при помощи спецуголков.
  4. Размечается оргстекло.
  5. Получается пластина.
  6. Станок устанавливается на опору.
  7. При помощи спецкрепежей закрепляется ещё одна пластина.
  8. Глубина фрезы регулируется при помощи спецзажима.

Подобное устройство даёт возможность выполнять фигурные и прямые резы, без особого труда сверлить нужные отверстия. Значительным недостатком станет то, что такой фрезер, который сделан из подручных средств, не имеет высокой прочности.

Скорость обрабатывания заготовок невысока ФОТО: youtube.com

Чтобы увеличить скорость, можно заменить электродвигатель с дрели на перфораторный.

Сборка изделия

Ручной фрезер из дрели своими руками изготавливается по следующему плану:

  1. Подготовленные листы ДСП или же фанеры используются для сборки основания. Необходимо собрать горизонтальную раму, на которой будут успешно закреплены вертикальные части. Они будут служить фиксаторами для электрической дрели. Что касается всех размеров листов фанеры или же ДСП, то они индивидуальны. Рассчитывать их габариты стоит исходя из размеров самой дрели, которая будет использоваться в качестве рабочего инструмента.
  2. В горизонтальной раме необходимо сделать отверстие с диаметром 40 мм. Оно будет обеспечивать доступ инструмента к заготовке.
  3. К вертикальной стойке необходимо прикрепить хомут при помощи болтов. В нем будет фиксироваться электрическая дрель, а потому он должен быть закреплен очень прочно. Сама дрель должна быть расположена таким образом, чтобы нижний конец ее патрона находился всего в нескольких миллиметрах от горизонтального основания фрезера.
  4. Для того чтобы повысить качество фиксации дрели в вертикальном положении, необходимо в верхней части стойки добавить брусок из дерева. Он будет играть роль упора для дрели.

Для того чтобы изменить глубину реза во время эксплуатации такой модели фрезера из дрели, необходимо регулировать ее положение в хомуте.

Электронная начинка оборудования

Управлять вашим станком с ЧПУ, сделанным своими руками, будет программное обеспечение, а его необходимо правильно подобрать

Выбирая такое обеспечение (его можно написать и самостоятельно), важно обращать внимание на то, чтобы оно было работоспособным и позволяло станку реализовывать все свои функциональные возможности. Такое ПО должно содержать драйверы для контроллеров, которые будут установлены на ваш фрезерный мини-станок

В самодельном станке с ЧПУ обязательным является порт LPT, через который электронная система управления и подключается к станку

Очень важно, чтобы такое подключение осуществлялось через установленные шаговые электродвигатели

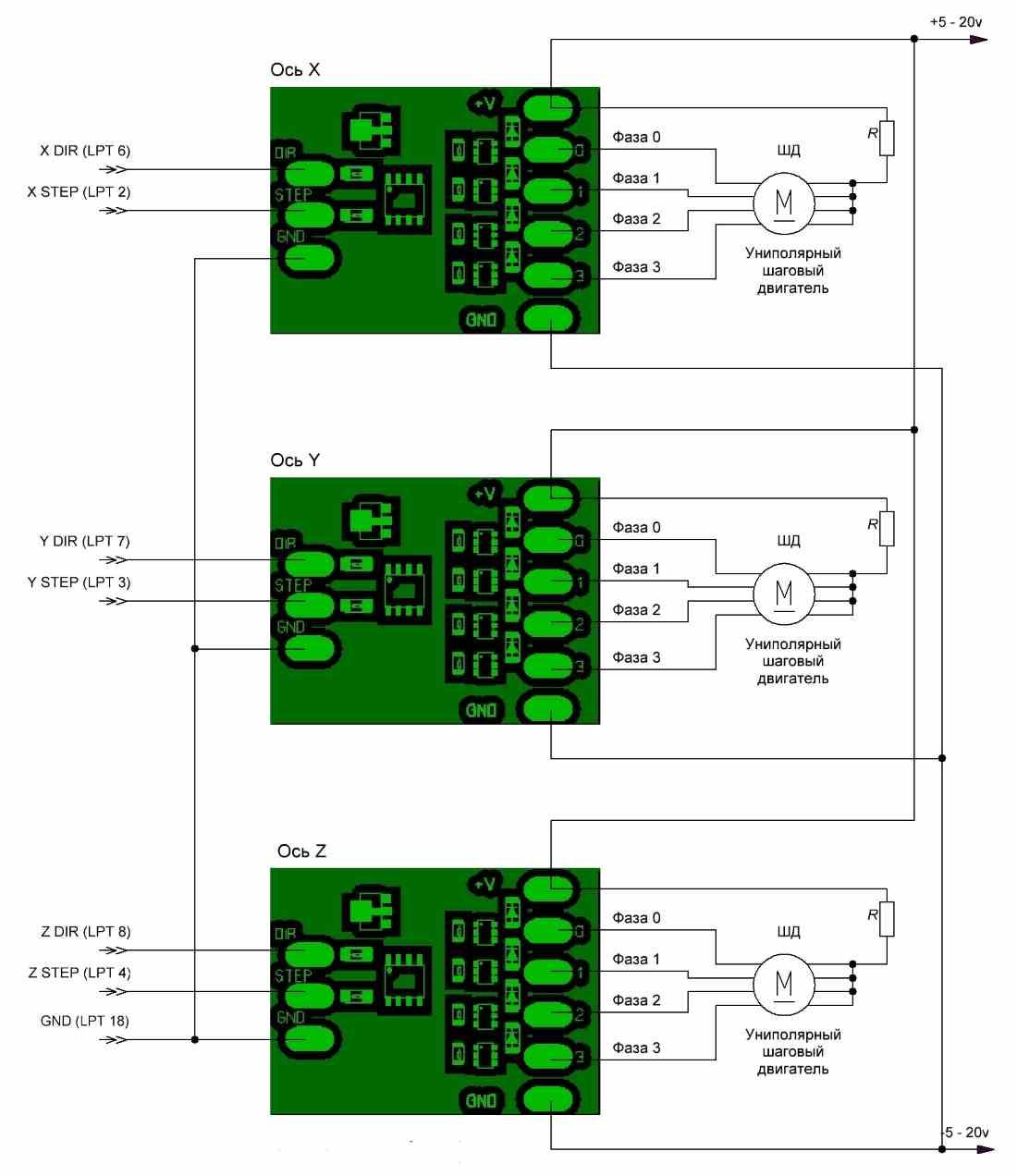

Схема подключения униполярных шаговых электродвигателей для 3-х координатного станка с ЧПУ (нажмите для увеличения)

Выбирая электронные комплектующие для своего станка, сделанного своими руками, важно обращать внимание на их качество, так как именно от этого будет зависеть точность технологических операций, которые на нем будут выполняться. После установки и подключения всех электронных компонентов системы ЧПУ нужно выполнить загрузку необходимого программного обеспечения и драйверов. Только после этого следуют пробный запуск станка, проверка правильности его работы под управлением загруженных программ, выявление недостатков и их оперативное устранение

Только после этого следуют пробный запуск станка, проверка правильности его работы под управлением загруженных программ, выявление недостатков и их оперативное устранение.

Все вышеописанные действия и перечисленные комплектующие подходят для изготовления своими руками фрезерного станка не только координатно-расточной группы, но и ряда других типов. На таком оборудовании можно выполнять обработку деталей со сложной конфигурацией, так как рабочий орган станка может перемещаться в трех плоскостях: 3d.

Разработка конструкции копировального фрезерного станка

Основы копирования

Копировальный фрезерный станок в своей основе использует элемент пантографа. Этот прибор позволяет по одной поверхности вести копир. С другой стороны устанавливается исполнительный инструмент. В чертежных приспособлениях используют карандаш (ручку). В станках на втором крыле пантографа устанавливают инструмент.

Конструкция пантографа

В основе конструкции используется параллелограмм. Эта геометрическая фигура позволяет проводить параллельные линии или эквидистантные кривые. Одно плечо фиксируется жестко, относительно него производится копирование.

Копир ведут по линиям оригинала. Расположенный на свободном плече карандаш повторяет все перемещения. Остается копия следа на другом листе.

При необходимости изменения масштаба у пантографа предусмотрены несколько дополнительных отверстий. Шарниры устанавливают в другую группу отверстий, в результате изменяется масштаб изображения. На простых пантографах можно увеличить или уменьшить отображение в несколько раз.

Схема копировального фрезера:

  1. Щуп копира.
  2. Фрезерующая головка.
  3. Механизм уравновешивания масс.
  4. Ограничитель поперечного перемещения копира.
  5. Механизм ограничения поворота.
  6. Фиксатор оригинала и копируемого изделия.

В трехмерном копировании необходимо использовать ось, относительно которой будет производиться перемещение элементов станка. На рамке располагаются щуп и фрезерная головка. Вся рамка перемещается по оси. Имеются ограничения в поперечном перемещении. Угол подъема и опускания рамки тоже имеет определенные ограничения.

Образец (оригинал) и обрабатываемая деталь устанавливаются на столе. Их фиксируют жестко, чтобы при копировании полностью повторять форму оригинала.

Внимание! В особых случаях предусматривается многократная переустановка образца и детали.

Более сложные изделия методом фрезерования выполняются на оборудовании с числовым программным управлением. В них управление перемещением фрезерной головки определяется исполнительными устройствами.

Republished by Blog Post Promoter

Дополнительные защитные элементы

Работа на станке должна быть безопасной как для его пользователя, как и тех, кто может случайно находиться рядом. Для этого создаются специальные ограды из мощного оргстекла с минимальной плотностью 4 мм. Можно соорудить прозрачный экран рядом с самим инструментом.

Те элементы оборудования, что выходят за пределы станины, маркируются жёлтым цветом. Подобная разметка должна быть на стремительно перемещающихся деталях, внутренних поверхностях кожухов и дверок.

Также ваш станок должен быть оснащён обороной от перегруза. Эта система автоматически блокирует питание в опасных случаях (например – ступоре фрезы), автоматически затормаживает шпиндель после того, отключается привод.

Изготовление одношпиндельного фрезерного станка

Необходим горизонтальный стол. Для изготовления подходят литые из чугуна плиты (самый лучший вариант), листы ДСП (ламинированные), МДФ или фанера. На нем устанавливают направляющие линейки.

Между линейками монтируется шпиндель. На нем размещают фрезы. Направляющие можно смещать относительно инструмента. Именно так регулируется глубина обработки.

При установке шпинделя монтируют дополнительные подшипники. Необходимость усиления узла объясняется довольно просто: необходима достаточная прочность, чтобы не возникали неконтролируемые перемещения.

Внимание! Оптимальным вариантом будет использование ручного электрического фрезера. У него имеются электродвигатель, цанговый патрон, точки крепления

Легко включать, выключать, регулировать вылет по высоте. Замена инструмента – это дело нескольких секунд.

Если необходима глубокая обработка (более 20…30 мм), то используют мощные двигатели (более 2 кВт). На валу устанавливают план-шайбу. С ней крепят патрон или шпиндель под фрезу.

При выборе мотора предпочтение отдают высокоскоростным (высокооборотистым двигателям). Чем выше частота вращения вала, тем лучше качество обработанной поверхности.

Важным элементом для деревообрабатывающего оборудование будет система пылеудаления. При работе образуются опилки, стружка и довольно много пыли. Поэтому в крупных цехах создают аспирационные системы.

В небольших производствах ограничиваются применением пылесосов. Они включаются одновременно с подключением основного электродвигателя. Пыль удаляется из зоны резания и накапливается в специальных мешках. По мере наполнения от отходов обработки избавляются.

Особенности изготовления копировальной машины в домашней мастерской

У копировально-фрезерных станков верхнее расположение шпиндельной головки. Стол неподвижный, большой. Он вмещает исходную деталь и обрабатываемую заготовку. Привод станка имеет свой двигатель по каждой оси в горизонтальном перемещении. Основная отличительная особенность оборудования – наличие копировальной головки, которая считывает информацию с исходной детали и управляет инструментом.

Головка

Копировальная головка устанавливается на каретке шпиндельного узла и жестко с ней связывается. При перемещении в горизонтальном направлении копир скользит по образцу и поднимает, и опускает инструмент.

2D

Для получения объемного изображения делается стол в 2 раза шире исходной заготовки. На него укладывается образец и рядом обрабатываемая деталь. Запускается продольное движение консоли с поперечным перемещением.

3D

Получить объемную 3D деталь, возможно при синхронном вращении деталей. Для этого вместо плоского стола делается рама. На ней устанавливаются вращающиеся центра. Сзади на вал с шаблоном подключается двигатель. В передней части одевают одинаковые звездочки и цепь, обеспечивая одновременное вращение образца и заготовки.

Чертежи фрезера из болгарки

В домашних условиях изготовить фрезер можно без предварительной долгой подготовки. Конструкция инструмента простая, для его создания не требуется изучать сложные схемы. Достаточно ознакомиться с чертежами и фото фрезера из болгарки своими руками и понять его принципиальное устройство.

Изготавливать своими руками для фрезера из болгарки необходимо только основание и подвижной механизм

Большего внимания требуют чертежи стационарного аппарата. В данном случае в домашних условиях нужно изготовить полноценное рабочее место для обтачивания заготовок.

Стационарный фрезер используют обычно в частных мастерских

Принцип работы фрезера

Фрезерное устройство работает так:

  • мотор обеспечивает вращение и передаёт его на шпиндель из прочного и жёсткого металла;
  • на шпинделе надета насадка для работы по металлу или дереву — фреза;
  • она обрабатывает материал, который закреплён на рабочей плоскости.

Фрезер из дрели может работать также по керамике, стеклу, пластику. Для каждого материала — отдельная насадка со своими характеристиками:

  1. Для дерева — простые фрезы, не высокопрочные и без большого количества оборотов.
  2. Для металла — усиленная насадка. Особенно сложно поддаётся обработке фрезером латунь.
  3. Для стекла и подобных материалов — фрезы из специальных сплавов.

С помощью такого инструмента можно накрутить резьбу, выточить пазы и полости, сгладить и придать нужную форму кромке, выточить отверстия. Дрель обеспечит ручной станок электродвигателем подходящей мощности. При его подборе учитывайте мощность и скорость вращения. Второй параметр влияет на качество реза: чем больше оборотов, тем лучше.

Мощность зависит от материала, который будет обрабатываться. Для заготовок из древесины достаточно 0,5 кВт. Но даже в этом случае мастера рекомендуют искать более мощное устройство 1-2 кВт. Такой фрезер будет универсальным и удобным для работы с различными материалами.

Принципы работы с ручным фрезером

Элеткрофрезер — довольно опасная штука — вращающиеся с высокой скоростью острые режущие части могут нанести нешуточные ранения, да и летящая из-под инструмента стружка тоже. И хоть на большинстве моделей имеется защитный щиток, Отражающий основной поток стружки, защитные очки не помешают. Так что работа ручным фрезером по дереву требует внимания и концентрации.

Одна из моделей — с подключенным пылесосом для удаления стружки

Общие требования

Работа ручным фрезером по дереву будет более легкой и приятной, изделия получатся нормального качества, если выполнить некоторые условия:

  • Фреза должна быть острой. Оценить этот параметр «на глаз» сложно, потому надо ориентироваться на рабочие моменты: если мотор сильно греется и/или обработанная поверхность не гладкая (говорят «грязная»), то фреза тупая. Ее необходимо заменить.
  • Обрабатываемая заготовка должна быть прочно и надежно закреплена. Ничего хорошего на прыгающей и дергающейся заготовке вы не получите.

  • Небольшая глубина съема за один проход. Чем больше древесины вы снимаете за один проход, тем больше нагрузка на фрезу. Это ведет к снижению скорости вращения, что ее больше увеличивает нагрузку. Далее — по кругу. Потому, если необходима большая глубина обработки, лучше ее разбить на несколько проходов.
  • При замене фрезы необходимо агрегат обесточить. Причем не переключателем, а вынуть шнур из розетки. Это исключит возможность непроизвольного включения.

Не такие сложные требования, но их выполнение — залог хорошей работы и безопасности. Ну и основное требование — фрезер надо вести ровно, без рывков, толчков. Если ощущается сильное биение — изменяйте частоту вращения. Чаще всего ее надо уменьшить, а вообще стоит ориентироваться на рекомендации производителя (есть на упаковке).
