Как сделать фундамент из покрышек своими руками

Содержание

Сооружение резинового фундамента из покрышек

Чтобы основание из шин служило долго и при этом надежно удерживало баню, необходимо правильно выполнить все работы по его установке, а также обеспечить надежную защиту от воздействия солнечного света. Главный критерий при создании фундамента из автомобильных покрышек – контроль их позиций в одной плоскости и на одном уровне. Ошибки здесь могут привести к перекосу всего фундамента.

Сооружение плиточного фундамента состоит из нескольких этапов.

Роют котлован глубиной 20 см по размерам будущей бани, отступая по периметру на 20 см. Такая мера нужна, чтобы при бетонировании были закрыты и наружные грани покрышек. Это позволит не только усилить основание, но и предотвратит выделение вредных веществ под воздействием солнечных лучей. Глубина ямы не зависит от толщины покрышек.
Проверяя водяным уровнем, выравнивают дно котлована, постоянно утрамбовывая его.
На ровную поверхность плашмя укладывают покрышки впритык друг к другу. Внутрь каждой из них закладываем рубероид, который будет препятствовать высыпанию набивки и служить дополнительной гидроизоляцией.
Пространство внутри шин заполняют землей, песком, щебенкой или строительным мусором, уплотняя трубой или доской с ручкой. Аналогичные действия проводят между покрышками, заполняя зазоры. Чем плотнее будет утрамбован материал, тем качественнее и надежнее будет фундамент бани. Сверху резину не засыпают: засыпка должна располагаться на одном уровне с верхней стороной покрышки.
Чтобы бетонная заливка была равномерной, на подготовленную поверхность расстилают рубероид или линолеум. Достаточно одного слоя такого покрытия, если полосы уложены с нахлестом не менее 5 см.
Вокруг уложенных покрышек устанавливается опалубка из ненужных досок или фанеры высотой 10–15 см.
Во внутреннее пространство опалубки на рубероид укладывают арматуру и перевязывают между собой стальной проволокой или же применяют сварку. Для закрепления конструкций стен и перегородок будущей бани, к арматурному каркасу прикрепляются анкеры и выводятся выше уровня бетона.
Заливают пластичным бетоном до высоты опалубки, которая будет служить верхней частью покрышечного основания

Важно соблюсти ее горизонтальность с помощью строительного уровня. Отклонения от плоскости бетонирования не должны превышать 10 мм на 1 метр.
Далее на нее возводят нижнюю обвязку бани из бруса или металлических швеллеров, которая крепится к анкерам.

Их укладывают на поверхность заливки и укрывают полиэтиленом. Эта мера помогает извлечь влагу из бетона, что способствует обретению нужной прочности уже через неделю. Некоторые владельцы земельных участков не заливают покрышки бетоном, а покупают уже готовую железобетонную плиту. Но такой фундамент обойдется гораздо дороже, чем изготовленный своими руками.

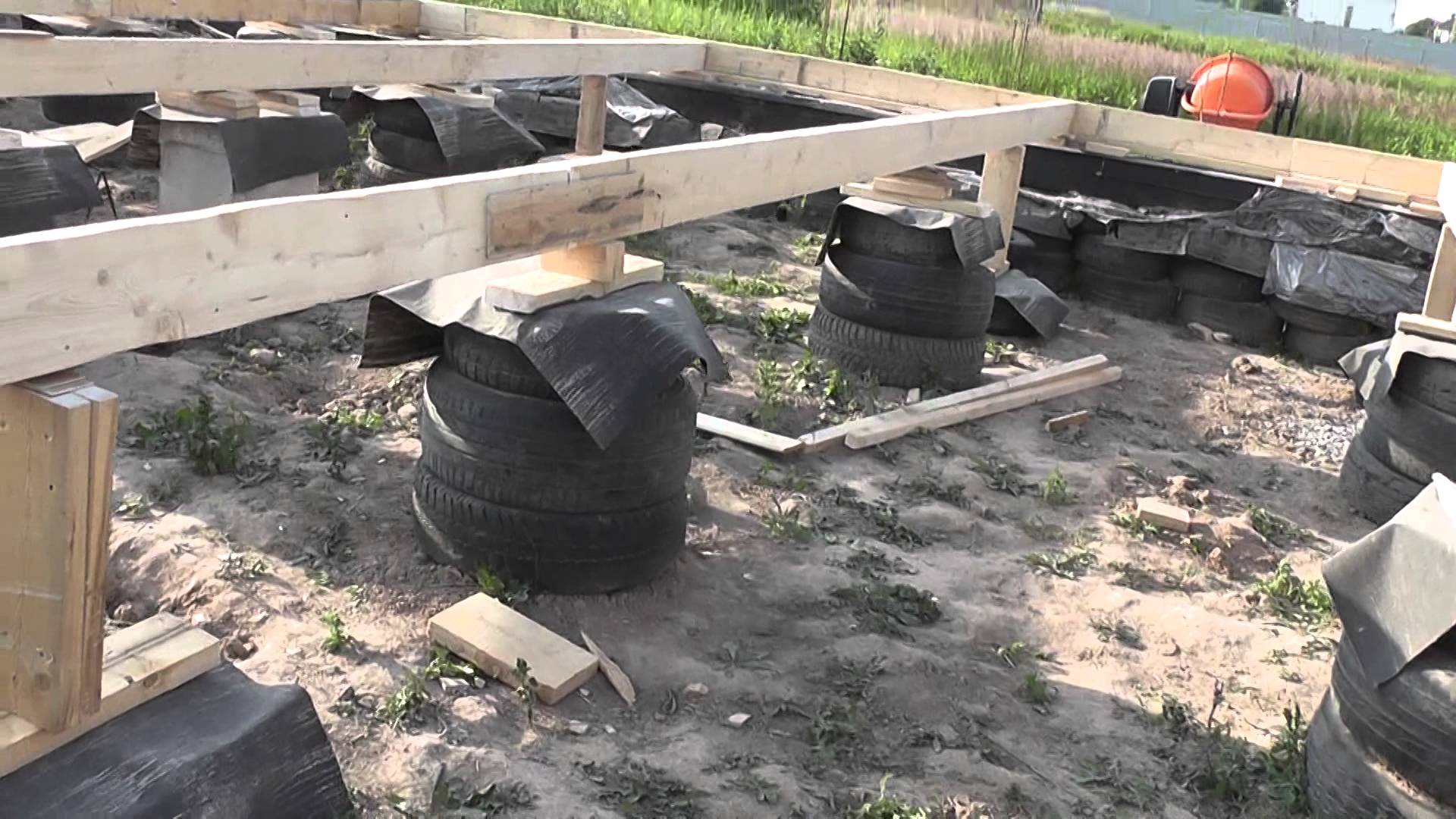

Фундамент из покрышечных столбиков также надежен, хоть и обладает меньшей несущей способностью. Отличается от плиточного основания тем, что отдельно стоящие столбики из шин внутри заливаются бетоном. Сначала выполняют разметку по периметру будущей бани при помощи колышков. На колышки укладываются покрышки, внутрь их вставляются анкеры. Каждую шину заполняют камнями, обломками кирпичей или гравием и заливают бетоном. Не забудьте под шины уложить куски линолеума или рубероида. Покрышки должны находиться на одном уровне в углах бани и промежуточных узлах.

Откуда выросли ноги у фундамента из покрышек?

Изучив источники, я пришел к выводу, что люди довольно давно применяют такие опоры, но более широкое распространение они получили благодаря интернету, на одном форумхаусе уже идет третья ветка с обсуждением фундамента для дома на покрышках.

На такой фундамент имеется патент, товарищ Семыкин Михаил Егорович, запатентовал технологию возведения опоры для фундамента, используя покрышки. У него как раз шины работают для увеличения площади опоры фундамента, грунты болотистые, слабо держат нагрузку. Вот как это у него выглядит.

Вариант от Семыкина

Где: 1 – бетонная плита, 2 – Линолеум (Рубероид), 3 – покрышки.

История возникновения новейшего вида

Всем известно, что в России нет дефицита талантов. Идея соорудить фундамент из покрышек тоже пришла в голову не кому-то «там», а нашему соотечественнику — петербуржцу Михаилу Егоровичу Семыкину

И он решил воплотить ее в жизнь, но действовал осторожно: начал он свое экспериментальное строительство с небольшой постройки, с гаража

«Фундаментальным» стройматериалом стали покрышки от троллейбуса. Они превратились в своеобразную несъемную опалубку для бетона. После того как оригинальное строение было закончено, оно стало объектом неустанной слежки. За ним наблюдал не только хозяин: денно и нощно за основанием и зданием следили все соседи, которые ждали, когда же эта «чуднАя» конструкция, наконец, развалится.

Но гараж поводов для смеха и сомнений не давал, и после года счастливого, безоблачного существования постройки Михаил Семыкин решился на более серьезный эксперимент. Предварительно разработав «покрышечную» технологию, он сначала запатентовал ее, а потом построил не какой-то крошечный объект, а трехэтажный дом, площадь которого составила 260 м2.

Виды конструкций

По сути фундамент из автопокрышек мало чем отличается от обычного бетонного. У него также есть три вида конструкций, но главной особенностью выступает сохранение средств на его возведение. Например, в одном случае возможно произвести укладку основания совсем без бетона. А в другом значительно его сэкономить.

Конструктивно фундамент из шин делится на:

Плитный. Для которого необходим котлован. Его глубина должна вмещать в себя не менее двух покрышек, уложенных плашмя. Шины в яме распределяются равномерно, одна к одной. А уже сверху конструкции заливается бетонная подушка, на которую устанавливается здание. Такой фундамент применяют на болотистом, слабом грунте. Он позволяет распределить нагрузку более равномерно и снизить усадку.
Ленточный. Для него выкапывается траншея под каждую из несущих стен, а ее ширина должна быть больше размера колес. Глубина канавы должна вмещать, как минимум две лежачие покрышки.

Фундамент из шин, уложенный в траншею Источник fermer.ru

Столбчатый. Самый экономичный из вариантов, но отличающийся отличной надежностью, а также стойкостью. Такая укладка применяется для зданий, состоящих из нетяжелых материалов и хорошо зарекомендовала себя даже в районах, подверженных сейсмической активности.

Каждая из конструкций требует особого подхода. Любая из укладок выполняется по определенной технологии и имеет свои нюансы. Но в целом метод зарекомендовал себя исключительно с положительной стороны.

Варианты возведения

Из резиновых покрышек можно создать несколько разновидностей фундамента. Самые надежные из них, которые разработали специалисты – это столбчатый и сплошной.

Но в работе в любом случае никак не обойтись без:

грабель или трубы для трамбовки;
кирпича (целого и обломанного);
песка, рубероида или линолеума;
опалубочных досок;
строительных уровней;
металлической арматуры;
лопат.

Столбчатый

Столбчатый фундамент из шин особенно нужен постройкам, которые возводятся в зоне с повышенной сейсмоактивностью. Когда будет трясти, шины станут своеобразным мягким буфером, способным амортизировать даже сильные подземные толчки.

Они защитят здание от появления трещин.

Для основания здания лучше всего подходят шины грузовых автомобилей, сельскохозяйственной и специальной техники наподобие тракторов или больших снегоуборочных машин.

У них больше диаметр, благодаря чему вес здания распределяется равномернее. Фундамент из больших шин более крепкий и надежный.

Сначала:

«Чистим грунт», избавляемся от корней и камней. Убираем верхние, насыщенные влагой 20-30 см почвы и выкапываем котлован для закладывания фундамента. Укладку делаем только двухслойной, тогда она будет намного крепче и надежнее. Размечаем границы с помощью колышков. Кладем покрышки на колышки. Первую шину размещаем точно посередине. С помощью специального инструмента (под названием уровень) производим горизонтальное выравнивание

Покрываешь щебнем и утрамбовываем. Щебень увлажняем. Заливаем раствор из бетона (во внутреннюю часть шин). Бетон схватится через 4-5 дней. Тогда можно будет начинать устанавливать опалубку (высота бортиков у нее должна быть как минимум 10-12 см)

Убирать ее можно минимум через неделю-полторы.

Сплошной

Сплошным слоем создавать фундамент можно по-разному. Самый распространенный – это плиточный вариант.

Плиточное основание из покрышек создаем так:

Очищаем территорию, убираем богатый влагой слой почвы. Делать котлован глубже точки замерзания грунта не нужно.
Укладываем шины. Шины должны быть одинаковыми, желательно с диаметром побольше. Такие покрышки более прочные.
Пустоты между шинами заполняем мелким гравием или битым кирпичом. Песок для этого не подходит. Если им заполнять пустоты, фундамент может быстро просесть.
На покрышки стелим рубероид. Благодаря ему поверхность, предназначенная для заливки бетоном, станет более ровной, и не нужно будет тратиться на дорогую гидроизоляцию.
По периметру шинного основания здания строим опалубку с деревянными бортами высотой не менее 10 см.
В пределах территории, очерченной опалубкой, укладываем арматуру.
Покрываем раствором из бетона.

Без снятия грунта

Фундамент из автомобильных колесных покрышек можно построить и вообще без снятия грунта. Ничего сложного в этом нет. Делаем так:

Укладываем шины по всему периметру постройки.
Заливаем бетонным раствором.
Обвязываем покрышки швелерами.

В конце производим привязку нижней части постройки.

Предлагаем ознакомиться с отзывами форумчан о строительстве своими руками фундамента из шин под сарай, для бани или дома на сайте Форум Хаус.

Технология укладки

Для успешного выполнения задуманного необходимо детально подготовиться. Составляется проект, в который входит чертеж. Изучается структура грунта и рассчитывается возможная нагрузка. На основании полученных данных подбирается вид фундамента и составляется смета.

Плитный

Такое основание прекрасно подходит для жилых домов каркасного типа. Для него желательно подбирать колеса самого большого размера. Хорошо подходят покрышки от тракторов, автобусов и большегрузов. Размер материала влияет на устойчивость и прочность конструкции.

У многих застройщиков возникают сомнения – фундамент из покрышек заливать бетоном или нет. Это связано со страхом, что конструкция может получиться не совсем надежная. А между тем расчеты показывают, что одна стопка столбчатого основания выдерживает до двух тонн нагрузки. Заливка раствором нужна по необходимости – для получения дополнительной жесткости.

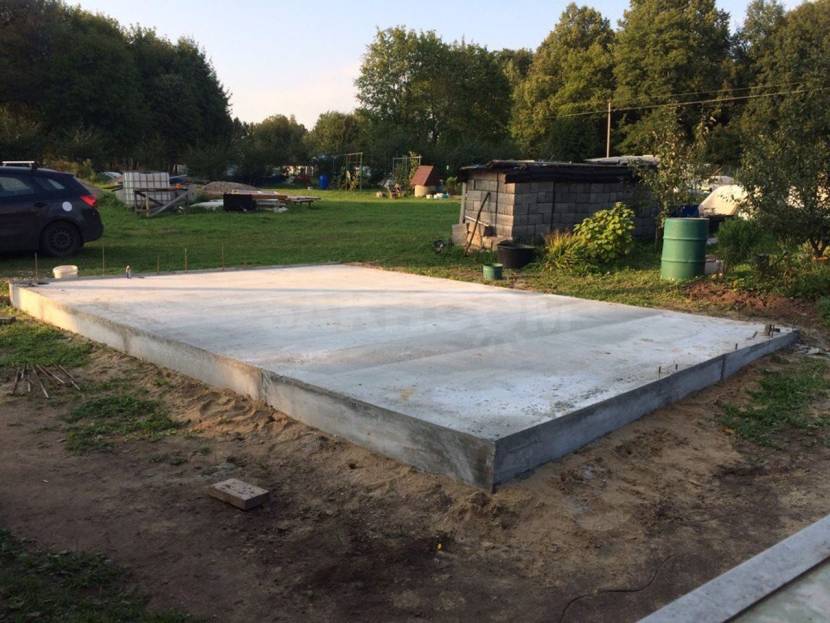

Заливка бетоном поверх основания из шинИсточник sakh.com

Всю работу делают поэтапно:

Расчищается площадка по размерам проекта.
Выкапывается котлован на глубину минимум 30 см (плодородный слой).
Дно ямы выравнивается, используя строительный уровень.
В котлован укладываются плашмя скаты, как можно плотнее.
Все пустоты заполняются строительным мусором, битым кирпичом, а лучше гравием.
На подготовленное основание укладывается стандартное железно-бетонное перекрытие.

Если используются большие тракторные колеса, то достаточно одного ряда покрышек в котловане. Применение шин намного меньшего размера потребует их укладки в два ряда. Также это необходимо сделать, если почва заболочена. И специалисты не советуют применять для засыпки пустот песок. Он дает значительную усадку.

Вместо плит перекрытий применяют заливку бетоном. Для этого поверх покрышек расстилают рубероид и сооружают опалубку. Проводят армирование и заливают цементным раствором. Дают выстоятся неделю перед началом возведения стен.

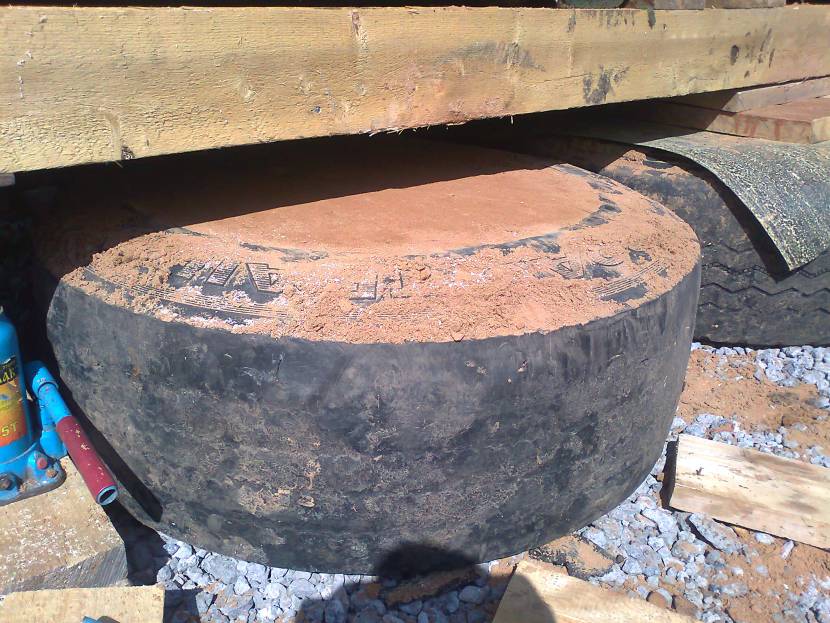

Заполненная покрышка для фундаментаИсточник img-fotki.yandex.ru

Ленточный

Технологию полностью повторяет предыдущую, за тем исключением, что перед выкапыванием траншей необходимо точно определить их нужное местоположение. Для этого по чертежу смотрят размеры наружных и несущих перегородок. Затем переносят разметку на строительную площадку.

Ширина траншеи делается по размеру используемых колес, а глубина должна составлять не менее двух толщин. Покрышки, расположенные по углам и в местах пересечения с несущими стенами, дополнительно закрепляются при помощи арматуры, забитой в грунт.

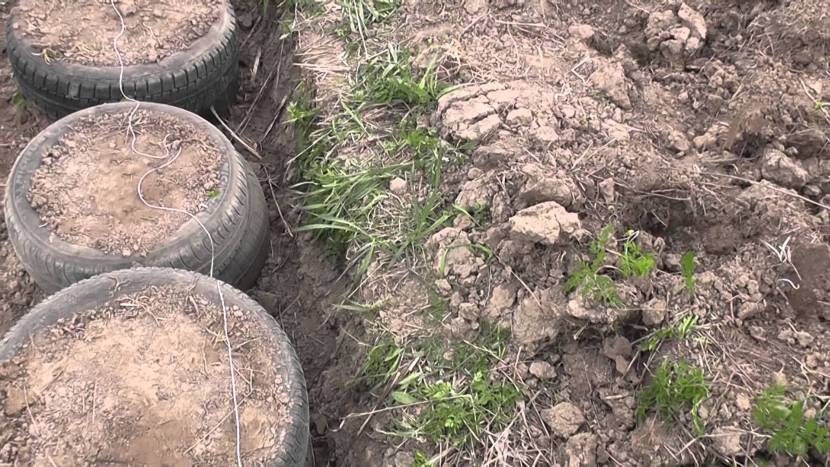

Покрышки в ленточном фундаментеИсточник pobetony.ru
