Строительство гаража из сэндвич-панелей своими руками

Технология монтажа распашных ворот из сип панелей

Распашные ворота — привычный традиционный тип, используемый давно и повсеместно.

Конструкция проста, но имеет существенные недостатки:

• Требует места для движения створок.
• В зимнее время приходится очищать снег по пути следования створок.
• Открытие ворот производится вручную.

Тем не менее, такие ворота широко распространены и успешно используются. Конструкция ворот проста, она представляет собой раму, на боковых стойках которой установлены шарниры, на которых навешаны створки.

Монтаж заключается в присоединении рамы к каркасу и подгонке ее положения с целью достижения наилучшего хода и смыкания створок. Для конструкции из СИП-панелей можно предварительно соорудить каркас створок, навешать его на раму и подогнать по всем параметрам, и лишь затем установить сами панели.

Плюсы и минусы материала

Сэндвич панель

Главное достоинство сэндвич панелей заключается в удобстве их монтажа и быстровозводимости зданий. Для сборки одной стены достаточно нескольких часов. При наличии приспособлений работать можно в одиночку, но с напарником будет намного проще и легче.

Есть у этого материала и другие преимущества:

1. Низкий коэффициент теплопроводности. Строения из СИП-панелей толщиной от 100 мм можно назвать тёплыми для южных регионов. Для северных потребуется толщина не менее 200 мм.
2. Отсутствие необходимости в покупке и монтаже облицовочного материала для внешних стен и отделочного для внутренних.
3. Отсутствие усадки.
4. Лёгкий вес постройки, благодаря которому нет необходимости в возведении мощного фундамента.
5. Качественная звукоизоляция (этот показатель выше у плит с минеральной ватой).

Недостатки сэндвич панелей:

Один из плюсов СИП-панелей можно отнести и к минусам. Это герметичность соединений. Такие швы исключают промерзание, но в то же время здание из этого материала является воздухонепроницаемым. Это может привести к отсыреванию поверхностей, развитию грибка и плесени. Поэтому все строения из сэндвич-панелей требуют устройства качественной вентиляции. Применительно к гаражу она может быть естественной или искусственной (приточно-вытяжной).

Панели длиной свыше 5 м обладают невысокой несущей способностью. Под нагрузкой они изгибаются и деформируются. Поэтому оптимальным материалом для строительства гаража являются полотна длиной 180-250 см.

К недостаткам этого материала относят и лёгкую воспламеняемость. Это в большей степени относится к изделиям с утеплителем из пенопласта и пенополиуретана. Минеральная вата отличается более низким показателем горючести.

Выбор технологии строительства

Финская или российская технология — выбор за вами!

Прежде чем приступить к расчетам и составлению сметы, нужно ознакомиться с технологией строительства гаража из СИП-панелей. В этом случае исключены ошибки в составлении перечня необходимых материалов и инструментов.

Здания из сэндвич панелей можно выстроить двумя способами:

• по финской технологии;
• по отечественной (российской) версии.

Фины уверены в том, что из СИП-панелей можно возводить все элементы строения: стены, перекрытия (верхнее и нижнее) и кровлю. Основа конструкции – металлокаркас.

Наши строители советуют модифицировать эту технологию и возводить перекрытия дощато-лаговым способом. При этом каркас может быть как металлическим, так и деревянным. Во втором случае используют принципы каркасного домостроения.

Металлический каркас монтируют из следующих материалов:

• специальных стоек и ферм, изготавливаемых на производстве СИП-панелей;
• профильной трубы сечением 8х8 см, 6-6 см, 6х4 см, металлических уголков (для двухместных гаражей рекомендуется использовать двухтавровые балки).

Первый вариант дороже, но проще в сборке, так как заводские изделия уже подогнаны по размеру в соответствии с проектом. В случае использования профильных труб придётся самостоятельно выполнять замеры и нарезку стоек необходимой длины. Независимо от выбранного варианта монтажа каркаса, все его элементы соединяют двумя способами:

• газо- или электросваркой;
• болтовыми соединениями.

СИП-панели крепят к каркасу с помощью специальных саморезов длиной от 15 см.

Гараж из сэндвич-панелей своими руками

Для начала стоит сделать проект сооружения. Его можно заказать или сделать чертеж самостоятельно, при этом учесть размер будущего гаража и количество необходимого материала. После чего приобрести готовый сборный комплект для строительства, в состав которого входят каркас, обшивка, материал для крыши, крепежные элементы и герметичные прокладки.

Пошаговая инструкция

Подготовка основания. Для этого нужно выбрать ровное место, на котором соорудить ленточный фундамент.

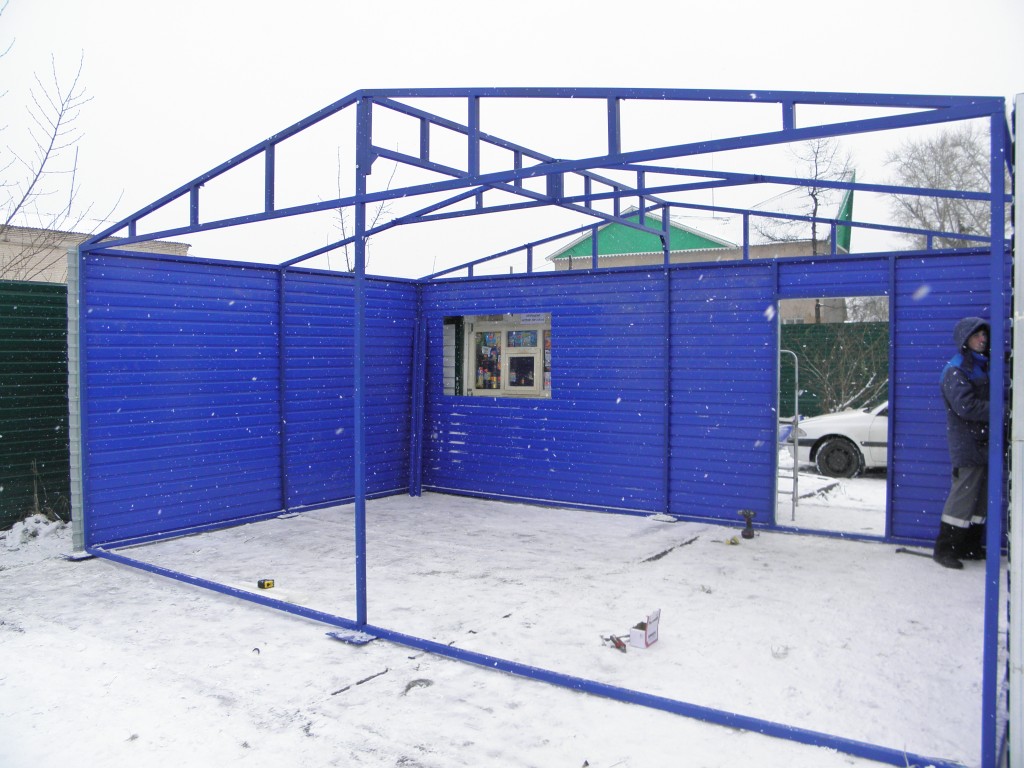

Сооружение каркаса. Для этого потребуются металлические уголки нужного размера или деревянные брусья толщиной примерно 10-12 см.Сначала собирают каркас для стен, для этого профили соединяются между собой саморезами в прямоугольник, который по размеру будет соответствовать боковой стене гаража. Через каждые полметра устанавливаются дополнительные ребра каркаса, а стенки стягиваются перфорированной лентой по диагонали. По такой же технологии происходит сборка торцевых стен. Каркас из кровли делают из широкого профиля, чтобы в зимнее время крыша выдержала дополнительную нагрузку снега. Профиль соединяют в прямоугольник и дополнительно усиливают ребрами, которые выполняют роль обрешетки. Далее на основание, которое было подготовлено заранее, устанавливаются все элементы каркаса и соединяются между собой. Обязательно стоит проверить при помощи строительного уровня, ровно ли установлена конструкция. Крыша крепится к стенам саморезами.

Обшивка. Этот этап весьма прост, обшивать гараж панелями очень удобно, главное иметь под рукой уровень и вовремя проверять правильность монтажа панелей.Начинают работу со стен. Первая панель нужно уложить внутренней стороной к каркасу и закрепить в верхнем углу, после чего выровнять по отвесу, а потом окончательно зафиксировать саморезами. Не стоит перетягивать саморезы, также нужно использовать резиновые шайбы. Панели скрепляются между собой встроенным замочком, расположенным на их кромке. Специалисты советуют укладывать между панелями уплотнитель, для этого можно использовать обычный герметик из силикона. Панели могут расходиться между собой, чтобы этого избежать, нужно использовать струбцины, которые, как правило, уже входят в готовый комплект для сборки. Технология обшивки кровли мало чем отличается от работ со стенами

Особое внимание следует уделить уголкам, чтобы элементы конструкции плотно прилегали друг к другу, и установке водостоков. Дополнительно стоит пройтись по всем стыкам кровли герметиком с морозостойким эффектом

Установить ворота

Часто их также обшивают панелями, чтобы конструкция имела законченный вид.

Расчет материалов

Главное, что следует знать при строительстве сооружений из сэндвич-панелей – это количество тех самых панелей, чтобы не купить лишнее и не бегать по городу в поисках недостающего элемента. Возьмем как пример гараж 5 на 7 метров с высотой передней стенки 3,6 метра, а задней 2,4 метра.

Ширина и высота ворот будет соответственно 2,7 и 2,3 метра. Крышу будем проектировать односкатной.

Расчет сэндвич-панелей для гаража

Найдем площадь треугольника по формуле S=a·h, где a – длина стены, h – высота стены.

S=7·2,4=16,8 м²

Поперечный стык стеновых панелей.

После найдем площадь прямоугольного треугольника, используя формулу S=(a·h):2

S=(7·1,2):2=4,2 м²

Общую площадь боковой стены возможно получить сложением предыдущих результатов, а затем результат увеличить вдвое в связи с тем, что стены две.

16,8+4,2=21 м²

21·2=42 м²

Получается, что на боковые стороны гаража необходимо приобрести 42 м² сэндвич-панелей. Таким же образом можно рассчитать площадь задней стенки гаража по известной нам формуле.

S=5·2,4=12 м²

Так как на передней стенке располагаются ворота, то сначала стоит узнать  их площадь и вычесть ее из общей площади стены.

S_в= 2,7·2,3=6,21 м² – площадь ворот.

S=3,6·5=18 м² – площадь стены.

S_л=S-S_в=18–6,21=11,79 м² – чистая площадь передней стены без учета ворот.

Находим площадь крыши.

S=5·7=35 м²

Суммируем полученные данные.

42+12+11,79+35=100,79 м²

Получается, что на гараж с заданными выше параметрами следует приобрести почти 101 м2 сэндвич-панелей.

Расчет бетона для фундамента

Чаще всего строители при возведении основания гаража из сэндвич-панелей используют ленточный или плитный фундамент. Ленточный находится по периметру гаража, а также имеет дополнительную ленту по центру помещения от передней до задней стенки. Высота и ширина бетонного основания 40 на 40 соответственно.

Защитная пленка сэндвич-панели.

Количество смеси, необходимого для заливки фундамента, определяется по формуле объёма куба V=h³, где h – значение сторон фигуры. Сначала найдем значение одной ленты, а потом результат умножим на 3 и узнаем объём всех трех лент.

V=0,4·0,4·7=1,12 м³ – одна лента.

1,12·3=3,36 м³ –  три ленты.

Далее рассчитываем количество смеси, необходимое на среднюю ленту, идущую от середины передней до середины задней стенки. Сначала три ширины ленты вычтем из ширины помещения.

5-(0,4+0,4+0,4)=3,8 м

Найдем, сколько необходимо смеси для полученного значения ленты. В формулу нахождения куба подставляем значения и получаем следующее.

3,8·0,4·0,4=0,608 м³

Находим общее значение двух сторон.

0,608·2=1,216 м³

Зная эти данные теперь легко найти общий объём бетонной смеси.

3,36+1,216=4,576 м³

Вычисления плитного фундамента гораздо проще. При толщине основания в 20 сантиметров расчет по той же формуле нахождения объёма выглядит следующим образом:

V=5·7·0,2=7 м³

Если гараж спроектирован со смотровой ямой, то при проведении расчетов следует найти ее объём, а затем вычесть его из итоговых значений.

Расчет арматуры для основания

Арматурный пруток сечением 12 мм используется для усиления прочности плитного фундамента. Он кладется в виде сетки с ячейками 15 на 15 см и заливается бетонной смесью.

Перпендикулярно передней и задней стенке поместится следующее количество прутка:

5:0,15=33,3 прутка.

Узнать общую длину в погонных метрах поможет следующий расчёт:

33,3·7=233,1 п. м. по длине гаража.

Схема гаража из сэндвич-панелей.

Аналогичные действия проведем и по отношению к ширине гаража:

7:0,15=46,6 прутка.

46,6·7=326,2 п. м. по ширине гаража.

Сложив эти значения, получаем общее количество арматуры в погонных метрах:

233,1+326,2= 559,3 п. м.

Армирование всегда производится в 2 слоя, следовательно, итоговое число будет выглядеть следующим образом:

559,3·2=1118,6 п. м. потребуется для армирования плитного основания гаража 5 на 7 метров.

Необходимые инструменты

Набор инструментов для строительства гаража из такого материала не уникальный. Человек, хоть немного занимающийся строительством, основную часть уже имеет в наличии, а некоторые элементы можно взять напрокат у строительных магазинов или доброго соседа.

А набор выглядит следующим образом:

• лопата либо мини экскаватор;
• земельный бур;
• тачка для вывоза земли;
• молоток;
• ножницы по металлу;
• шуруповерт;
• циркулярная пила;
• ножовка;
• аппарат для замешивания бетона;
• резервуар с водой;
• кусачки;
• аппарат для сварки;
• вертикальный и горизонтальный строительный уровень;
• рулетка измерительная;
• деревяные колышки и веревка.

Внешняя отделка

Конечно же, чтобы ваш гараж приобрел привлекательный вид, необходимо провести отделочные работы, потому что иначе строение скорее будет напоминать картонную коробку, нежели гараж.

Положительным свойством СИП-панелей является тот факт, что с ними можно использовать любой тип наружной отделки: штукатурка, плиты, кирпич, декоративный камень и др. Причем СИП позволяет добиться идеально ровных стен, что заметно облегчает задачу при внешней отделке.

По завершению этих работ, которые можно закончить в 4-5 дней, вы можете насладиться делами рук своих. И пусть этот гараж станет не только местом стоянки вашей ласточки, но и тем островком тишины и покоя, той отдушиной, в которой так нуждается каждый автомобилист. И напоследок пожелаем вам доброго настроения и попутного ветра!

Преимущества и недостатки гаража из сэндвич-панелей

Подобные строения обладают неоспоримыми достоинствами:

• небольшие сроки возведения;
• возможность строительства при любых погодных условиях, если выбран материал с подходящим утеплителем;
• небольшой вес, облегчающий процесс транспортировки сэндвич-панелей на строительную площадку, и последующее хранение;
• небольшая нагрузка на основание, снижающая требования к заливаемому фундаменту и делающая возможным строительство на любой почве;
• презентабельный внешний вид, позволяющий отказаться от внутренней и наружной отделки. Широкая цветовая гамма позволяет подобрать материала подходящего цвета;
• гигиеничность;
• невысокие показатели влагопоглощения;
• высокие звукоизоляционные показатели;
• остаётся тёплым круглый год.

К недостаткам стоит отнести:

• повышенные требования к вентиляции, без которой внутри гаража будет достаточно сыро;
• невысокая несущая способность панелей, длина которых превышает 5 м;
• невозможность монтажа на стенах гаража тяжёлых мебельных конструкций;
• высокие требования к состоянию стыковых соединений, которые могут стать «мостиками холода».

Широкая цветовая гамма позволит выбрать оптимальный вариант

От чего зависят эксплуатационные качества сэндвич-панелей для гаража

Наружные тонкие стенки создают из прочных материалов. Между ними помещают наполнитель с пустотами, обладающий улучшенными изоляционными характеристиками.

Компоненты типовой конструкции

Из таких плит создают стены и кровлю. В малоэтажном строительстве применяют вертикальную установку элементов. Высокие сооружения возводят с использованием горизонтальной схемы.

Замковое соединение обеспечивает прочность и герметичность узла, исключает ошибки при сборке

Материалы для утеплителя

Цена модульного гаража из сэндвич-панелей во многом зависит от выбранного наполнителя.

Обшивка сэндвич-панелей

Демократичная цена быстровозводимых гаражей их сэндвич-панелей объясняется невысокой стоимостью типовой обшивки. Применяют профилированный стальной лист с толщиной 0,4-0,5 мм. Его защищают холодной или горячей оцинковкой от коррозии. Дополнительно создают защитно-декоративный слой из порошковой краски, полимерных материалов. Часто используют специальные пожаробезопасные материалы.

Также выпускают панели с обшивкой и внутренним каркасом из древесины

Технические параметры сэндвич-панелей

Чтобы построить качественный гараж из сэндвич-панелей, необходимо внимательно изучить нагрузку и особенности использования. Стеновые и кровельные сэндвич-панели для гаража выпускают шириной 100 и 120 см. Длина – в диапазоне от 50 см до 13,5 м. По достаточно крупному заказу производитель создаст изделие с нужными размерами.

При эффективной звуковой изоляции шумные работы в гаражной мастерской не будут беспокоить жильцов дома и соседей

При такой толщине огнестойкость сэндвич-панели с наполнителями из минеральной ваты/пенополистирола соответствует нормативу EI 90/ EI 15. Это значит, что при огневом или высокотемпературном воздействии целостность сохраняется на протяжении 90/15 минут, соответственно.

Расстояние между стеновыми опорами устанавливают не больше, чем приведённые ниже значения. Расчёт сделан для ветровой нагрузки не более 45 кг/м²:

• толщина сэндвич панели − 50 мм,пролёт − до 390 см;
• 100 мм, 600 см;
• 150 мм, 735 см.

Правильный выбор строительных материалов обеспечивает безопасность в экстремальных ситуациях

Делаем гараж из СП

Выбор проекта для гаража

Для постройки гаража не нужно особых навыков, поэтому его вполне можно изготовить самостоятельно. Перед этим необходимо:

1. Определиться с местоположение будущего гаража.
2. Выбрать параметры размеров (длину, площадь, ширину).
3. Выбрать расположение окон и форточек, а так же их расположение.
4. Решить с выбором ворот (местоположение, материал и тд).
5. Сделать выбор вентиляции.

Виды ворот для гаража:

• распашные,
• откатные,
• подъемные,
• рулонные.

Большинству владельцам автомобилей не нравится когда в гараже присутствуют окна. Это в первую очередь источник для холодного воздуха, во вторую ненужные траты и установка окон. Для гаража более важным считается проведения света и электричества. Немаловажная часть такого помещения — это полы.

• земельный,
• глинобитный,
• из дерева,
• из бетона.

Крышу для гаража чаще делают либо плоской, либо со скатом на один угол.

Технологии постройки гаража

1. Финская (все элементы и стены возводятся из панелей), используя металлокаркасную основу).

2. Российская — немного измененная технология, перекрытия производят из деревянных материалов.

Каркас из металла изготавливают из:

• стоек и ферм, которые изготавливаются вместе с сэндвич-панелями,
• профильной трубы и уголков из металла,
• газовая или электрическая сварка,
• болты.

Фундамент

Способы:

• ленточный фундамент с мелкими заглублениями,
• фундамент с использованием железобетонных плит,
• свайный способ.

Самым оптимальным будет выбор ленточного фундамента и самостоятельная его заливка.

Плюсы:

• Отпадает надобность в обустройстве напольного покрытия,
• Устойчивость. Балансирует колебания земельного покрытия.
• Выдерживает огромные веса.

Этапы установки плиточного фундамента:

1. Определяется местоположение будущего гаража. Осуществляется разметка территории и натягивают шпагат для разметки.
2. Образуем отверстие под котлован в районе разметок. Дно и стенки укладываем виброплитой.
3. Насыпаем песок толщиной 50-70 мм. Слой должен быть равномерным, после чего его необходимо утрамбовать и выровнять.
4. Монтирование опалубки, либо если нет материалов укладывают слой рубероида на стенки.
5. Сборка металлического каркаса, выполняющего роль армирующей плиты.
6. Заливание бетонного основания.

Каркас для гаража из сэндвич-панелей

Опоры из каркаса устанавливают вертикально, двумя методами:

• небольшим углублением в грунтовое покрытие,

• при помощи анкеров прикрепляют к фундаменту

Соединяют элементы:

• винтами,
• болтами,
• шурупами-саморезами,
• сваркой.

Обшивка гаража СИП-панелями

Перед монтажом панелей, на них сверлят отверстия для крепежей. Расстояние между панелью и краем поверхности не менее 5 сантиметров. Все крепежи обязательно должны быть под углом 90 градусов.

Главные правила выполнения монтажа:

1. Самый первый этап снятие заводских пленок с сэндвич панелей с замков. После полной установки происходит снятие панели.
2. При укладке по горизонтали работают по системе снизу-вверх. По вертикали крепление панелей происходит от края каркаса.
3. Во время установки контролируют вертикальность при помощи пузырькового уровня.
4. Замки скрепляют силиконом.
5. Для кровли используются специальные, вспомогательные площадки.
6. Монтирование фасонов производят после окончания установки стен и кровельного покрытия.

Обшивка гаража может происходить в любую погоду. Только необходимо соблюдать температурные условия производителей герметика и монтажной пены.

Строим гараж из сэндвич-панелей

Строительство из сэндвич-панелей гаража для машины включает в себя несколько основных этапов:

• подготовка территории;
• заливка фундамента;
• установка каркаса;
• обшивание плитами;
• заключительные работы.

После того как установлен каркас для сэндвич-панелей, особую роль играет точность выполняемой работы. Даже небольшие погрешности будут заметны.

Подготовительные работы

особо прочный фундамент

Выбор должен зависеть от:

• геологических данных места застройки;
• гидрогеологических условий;
• конструкционных особенностей возводимого здания;
• величины планируемой нагрузки на фундамент.

Если возводимое здание планируется сдавать в эксплуатацию лишь на определенный срок, можно воспользоваться легким фундаментом. Если возводимый гараж из сэндвич-панелей своими руками предназначен для короткого срока службы (до 10 лет), то можно воспользоваться несколькими видами фундамента:

• ленточным;
• бетонной плитой 200 мм;
• обойтись выравниванием территории и бетонированием пола.

Таким образом, можно сказать, что строительство гаражей из сэндвич-панелей не всегда требует предварительного сооружения фундамента.

Как залить фундамент:

1. На выровненной земле делают разметку, которая составляет основу гаража.
2. По периметру выкапывает траншею шириной 60 см и глубиной 50 см.
3. Дно траншеи утрамбовывают песком, слой – 20 см.
4. Устанавливают опалубку.
5. Готовят бетон из цемента, песка и мелкого щебня.
6. Опалубку заливает бетоном.
7. После его застывания опалубка снимается.
8. Будущий пол засыпается песком, трамбуется.
9. Устанавливается арматурная сетка со связанными между собой прутьями при помощи проволоки.
10. Заливается и выравнивается пол.
11. После его застывания работы продолжаются.

Строительство каркаса

в первую очередь устанавливаем металлический каркас

На этот каркас будут установлены ограждающие конструкции, перегородки и стены, кровельные перегородки, при помощи каркаса формируются предполагаемые окна и двери здания. Каркас может быть также деревянным.

Это более экологичный материал, который обладает невысокой теплопроводностью. Самое сложное в монтаже каркаса – сделать все по уровню, так как малейшее отступление от нормы приведет к неровному установлению строительных «бутербродов».

Металл необходимо обработать средствами, защищающими от коррозии. Железобетон не требует обработки. В то же время нельзя говорить об абсолютной превосходности бетонных каркасов. Они очень тяжелые, и устанавливать их можно только на фундамент. Если же фундамент не заливается, необходимо установление металлического каркаса. Металлический относится к числу легких, однако он самый дорогостоящий из всех вышеперечисленных.

Как сделать каркас для сэндвич-панелей:

1. Монтаж должен производиться на металлопрофильной основе. Ориентируясь на предполагаемый размер здания, изготавливаются основные угловые стены.
2. Затем, следуя чертежам местонахождения перегородок и крепления кровельных углов, устанавливается каркас для этих элементов зданий.
3. Расстояние между металлическими планками не должно превышать 60–70 см. Это обеспечит конструкции надежность.

Как обшить стены и крышу

Возводя стены из сэндвич-панелей, следует придерживаться алгоритма обшивания в вертикальной плоскости. Если гараж небольшой, можно справиться с установкой конструкций самостоятельно.

Стены из сэндвич-панелей возводят так:

1. Обшиваются все стены по очереди. Началом должен послужить верхний угол одной из стен здания.
2. Соединение плит происходит при помощи установленных на плитах замков. Скрепляясь друг с другом, плиты обеспечивают надежность конструкции.
3. Плиты крепятся по направлению сверху вниз.
4. Закрепленные между собой листы при помощи замков необходимо уплотнить при помощи герметика.
5. Все стыки необходимо утеплить при помощи минеральной ваты.
6. Чтобы стыки выглядели эстетично, на них устанавливаются нащельники.

Похожие записи:

Домик на дереве своими руками Стойка для болгарки своими руками. чертежи +19 фото Мебель из поддонов своими руками Плюсы и минусы пеноплекса для основания каркасного бассейна и инструкция по установке Самодельные твердотельные реле Способы усиления сигнала 3g/4g модема
