Пистолет-пулемёт шпагина

Достоинства и недостатки

У ППШ-41 есть целый ряд достоинств и недостатков, которые стоит описать.

Преимущества

1. Простота конструкции и высокая технологичность производства;
2. Максимальная скорострельность в размере 1000 выстрелов в минуту;
3. Используется мощный 7,62-мм патрон для ППШ, с пулей, которая способна пробивать препятствия на пути полета;
4. Возможность производить на непрофильных предприятиях.

Недостатки

1. Вес 5,3 кг со снаряженным магазином. Для сравнения масса АК-74М около 3,6 кг;
2. Большой размер оружия, что очень неудобно в замкнутых пространствах;
3. В комплекте к каждому автомату шло всего по 2 дисковых магазина;
4. Проблема с унификацией шахты приемника магазина;
5. Без постановки на предохранитель высокая вероятность самострела;
6. Плохая эргономика.

Дальнейшие нововведения

Нововведения продолжались. Следующим важным обновлением стало более широкое применение оптического принтера. Это устройство, по сути, является ни чем иным, как проектором изображения с пленки в объектив камеры. Разработан он был для того, чтобы производить печать копии фильмов для дистрибуции. Именно Линвуд Данн доработал и расширил применение оптического принтера и показал всему миру, что камера и принтер могут использоваться для компоузинга сразу нескольких изображений, при это создавая фантастические, не отличимые от реальности иллюзии.

Первой демонстрацией спецэффектов, которые были созданы при помощи оптического принтера, стала картина Орсона Уэллса под названием «Гражданин Кэйн». Многие эпизоды в этом фильме были сняты благодаря комбинированным съемкам, которые и создавали спецэффект «глубокого фокуса». Все подобные технологии были возможны лишь благодаря оптическому принтеру Данна.

Кинематограф развивался стремительно, не отставали от него и технологии спецэффектов. После появления цветной съемки режиссеры стали задумываться над тем, какие бы новые и изысканные спецэффекты можно создать. Кстати, именно цвет стал своеобразным стимулятором для развития известных на сегодня методов blue screen и traveling matte. Практически все вышеперечисленные эффекты нашли свое применение в гениальном фильме Стэнли Кубрика «Космическая одиссея 2001».

Преимущества и недостатки

Начнём с положительных характеристик. Здесь можно выделить два ключевых момента:

• Простота изготовления. Учитывая, что первые месяцы войны были не самыми удачными для СССР, армия остро нуждалась в автоматическом оружии. ППШ полностью удовлетворял этому требованию, и собирался буквально «на коленке» с минимальной нагрузкой для бюджета страны.
• Скорострельность. Высокий темп стрельбы обеспечивал ведение кинжального и заградительного огня. В таких ситуациях, решающую роль играет именно плотность стрельбы, и здесь ППШ снова оказался на высоте.

К существенным недостаткам конструкции Шпагина относятся:

1. Масса и габариты. Учитывая, что вместе с автоматом бойцам приходилось таскать запасные магазины и другую амуницию, мобильность пехотинцев заметно снижалась.
2. Отсутствие унификации. У первых образцов оружия магазины шли в комплекте (3 штуки), и элементарно не подходили к другому ППШ. Точнее магазин вставал на место, но часто происходило заклинивание боеприпасов.
3. Темп стрельбы. Да, скорострельность ППШ была плюсом, но на этот момент можно посмотреть и с другой стороны. Учитывая, что автомат мог выдавать до 1000 выстрелов в минуту, 70-зарядный магазин опустошался примерно за 13 секунд. В итоге неопытный боец мог израсходовать все снаряжённые диски всего за минуту, после чего вынужден был их перезаряжать.
4. Простота производства. Оружие собиралось очень быстро, но в ущерб надёжности основных узлов и элементов.

https://youtube.com/watch?v=C2sbtjK-Rn8

Описание ППШ

Пехотное оружие ППШ отличалось крайней простотой конструкции. В нем было всего около 70 деталей, включая приклад и барабан магазина. Большую часть автомата делали из оружейной стали разного качества (варьировалось от завода). Приклад полупистолетной формы вытачивали из массива березы или ясеня.

Сверху ствольной коробки установлен механический прицел в виде целика и мушки, рассчитанный на стрельбу до 500 метров. В реальности из ППШ вели огонь на дистанции 100 – 200 метров. На большем расстоянии начиналось слишком сильное рассеивание пуль.

Штатным боеприпасом пулемета был 7,62 х 25-мм патрон образца 1931 года. Выпущенная пуля ППШ способна пробить кирпичную кладку или несколько миллиметров стали. Вкупе с большой скорострельностью оружие становилось опасным в условиях «кинжального» боя или замкнутых пространствах. Патроны подавались из барабана, вмещающего 71 боеприпас. Дисковый магазин отличался большой массой, при снаряжении боеприпасы в нем периодически клинило.

Уже в 1942 году наладили полноценный выпуск секторных магазинов на 32 патрона. «Рожок» оказался значительно удобнее. Он меньше весил и не мешал движению солдата, а обойма на 32 патрона легко компенсировали ускоренной перезарядкой.

Ствол изделия имел нарезы и составлял в длину 269 мм. Это значительно сказывалось на скорости и точности полета пули. Боевая скорострельность достигала 1000 выстрелов в минуту. При этом ствол сильно нагревался и для защиты рук стрелка на него закрепили внешний кожух, исполняющий роль радиатора. Охлаждение кожуха ускорялось за счет перфорированных окошек. Выступающая за дульный срез часть кожуха переходит в дульный тормоз.

Стрельба ППШ может вестись в двух режимах: очередями и одиночными. Переключается кнопкой, расположенной в спусковой скобе перед спусковым крючком. Имеется предохранитель, размещенный у основания рычага взвода затвора. При включении фиксирует затвор в крайнем заднем или переднем положении.

Конструкция и принцип работы

Схема работы автоматики проста и надежна. Устройство механизмов основано на свободном ходе затвора под влиянием пороховой энергии. При взведении затвор отводится в крайнее заднее положение, сжимается возвратная пружина, а сам деталь блокируется стопором. При нажатии на спусковой крючок затвор идет вперед, из магазина выхватывается патрон и вводится в патронник. Когда затвор касается патронника из его зеркала выдвигается боек и пробивает капсюль патрона. Происходит выстрел, под давлением газа затвор уходит на изначальную позицию. Одновременно с этим из патронника выводится гильза и выбрасывается через оконце.

Подобная автоматика делала пистолет пулемет ППШ тяжелым и не безопасным. Затвор, из-за своих особенностей, отличался большим весом. С учетом качества обработки штатная версия могла быть еще тяжелее. Еще одним недостатком стала высокая вероятность самострела. Причем в любом положении затвора.

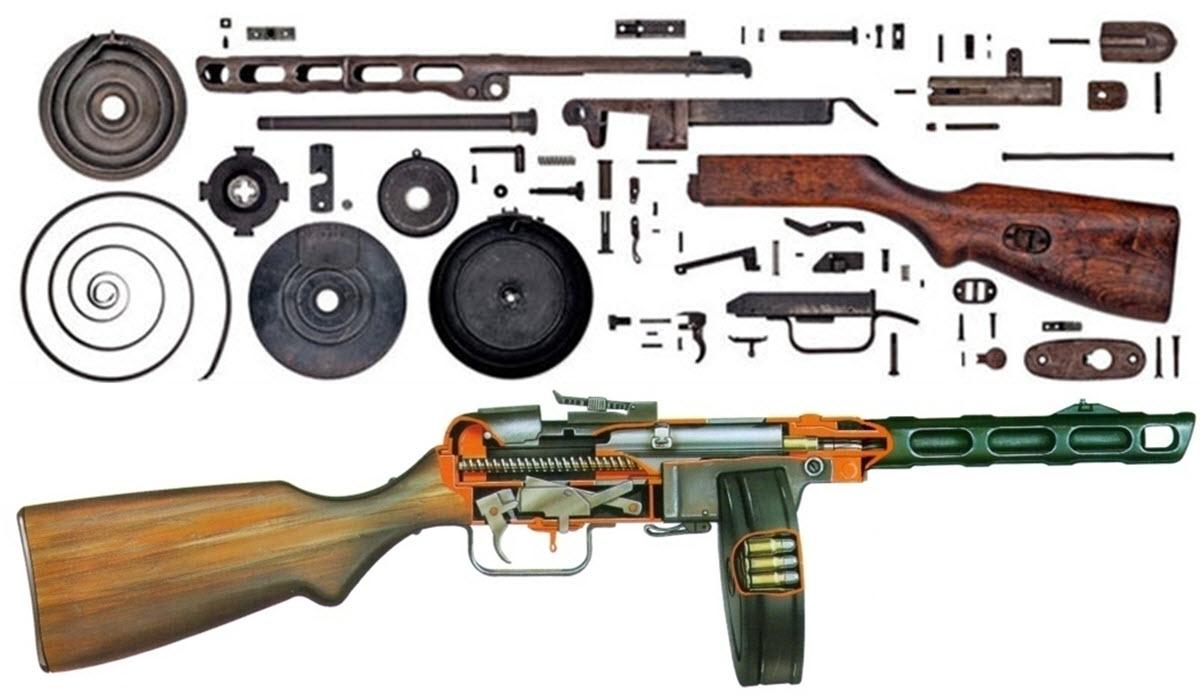

Именно так выглядит автомат Шпагина в виде схемы.

Тактико-технические характеристики

Порядок разборки и сборки

1. Нажать на защелку магазина и отделить последний (вниз).

2. Взвестц затвор и убедиться, что в патроннике нет патрона.

3. Нажать на защелку кожуха, повернуть кожух вверх и извлечь затвор с возвратно-боевой пружиной, направляющим стержнем и буфером.

4. Выбить соединительную ось и отделить кожух от затворной коробки с ложей.

5. Отделить ствол.

6. Разобрать затвор, для чего приподнять конец пружины выбрасывателя, вытянуть его из гнезда, затем отделить сам выбрасыватель. Выбить штифт бойка и отделить последний от затвора.

7. Отвернуть хвостовой винт и отделить спусковой механизм, поворачивая от себя вниз.

8. Нажимая на передний конец затворной коробки, повернуть ее и отделить от ложи.

9. Разобрать спусковой механизм, для чего выбить оси спускового крючка и шептала и отделить их от корпуса спускового механизма, приподнимая вверх вместе с пружинами. Далее нажать на гнеток переводчика, вынуть штифт, отделить переводчик вниз, а его основание с разобщителем — вверх.

Сборка пистолета-пулемета производится в обратном порядке.

Как сделать автомат стреляющий резинками

Любую модель автомата, представленную выше можно модифицировать, если добавить возможность стрельбы.

Самый простой способ это прикрепить к одной из сторон автомата небольшой черенок. Также может подойти тонкая рейка. Установить «спусковой механизм» можно как сверху, так и сбоку. Главное, чтобы было удобно, для небольших детских рук.

Прикрепить черенок можно с помощью гвоздей или суперклея. Главное чтобы крепление было надежным.

Еще одна необходимая для стрельбы вещь — резинка. Лучше использовать, так называемые «банковские» резинки. Они стоят совсем немного, а также отлично подходят по размеру. Возможна парочка таких резинок, найдется в вашем органайзере. Для заряда оружия, сплетите две резинки, к одной из которых присоедините канцелярскую скрепку. При возможности, лучше сделайте несколько зарядов

Чтобы совершить выстрел, осторожно возьмитесь за скрепку. При этом резинку нужно натянуть до самого края черенка

А после отпустите скрепку.

Постарайтесь не направлять оружие на людей и животных, ведь выстрел может обладать значительной силой и нанести вред окружающим.

Технические данные винтовки ППШ-41ПК

Эксплуатация и боевое применение[править]

В ходе Великой Отечественной войныправить

Трофейные ППШ в немецкой армии, 1944

СССР СССР — ППШ являлся самым массовым пистолетом-пулемётом Красной Армии в годы Великой Отечественной войны. Он также поставлялся советским партизанам, союзникам и поступал на вооружение иностранных воинских формирований на территории СССР.

• Чехословакия Чехословакия — 1-й отдельный Чехословацкий пехотный батальон под командованием Л. Свободы получил ППШ в октябре 1942 года, в дальнейшем их получили другие подразделения Чехословацкого армейского корпуса
• Польша Польша — в 1943 году ППШ получила 1-я польская пехотная дивизия имени Т. Костюшко, а позднее — и другие польские части;
• Социалистическая Республика Румыния — в 1944—1945 гг. некоторое количество ППШ было передано на вооружение 1-й румынской пехотной дивизии им. Тудора Владимиреску, после окончания войны дополнительное количество было получено из СССР для румынской армии. Использовались под наименованием PM Md. 1952.
• Югославия Югославия — в 1944 году ППШ получили части Народно-освободительной армии Югославии, после войны ППШ оставался на вооружении Югославской Народной Армии.

• Третий рейх — трофейные ППШ под наименованием Maschinenpistole 717(r) поступали на вооружение вермахта, СС и иных военизированных формирований нацистской Германии и её сателлитов.
• Финляндия Финляндия — трофейные ППШ использовались в финской армии, также были «переделки» под 9 мм.
• Болгария Болгария — в период после 9 сентября 1944 года СССР передал болгарской армии партию ППШ, которые использовались в ходе боевых действий 1944—1945 гг.

После окончания Великой Отечественной войныправить

Польские военнослужащие с ППШ, 1951 год.

После войны ППШ в значительном количестве поставлялись за рубеж, главным образом, в страны Варшавского договора и иные дружественные к СССР государства. Значительное количество было поставлено в Китай.

ППШ использовался во всех конфликтах второй половины 20 века, и достойно воюет[источник не указан 1595 дней] даже в начале 21-го:

• некоторое количество было передано на вооружение народной полиции и армии ГДР, получили наименование MPi 41
• В 1950—1953 годы советские, китайские и северокорейские варианты ППШ находились на вооружении Корейской народной армии и интенсивно применялись в ходе Корейской войны.
• В начале 1960-х годов некоторое количество ППШ было получено кубинским правительством, в апреле 1961 года они применялись при отражении десанта «бригады 2506» в заливе Свиней.
• В начале 1960-х годов ППШ находились на вооружении Вьетнамской Народной армии, они применялись в начальный период вьетнамской войны. В дальнейшем, в течение войны они были постепенно сняты с вооружения частей регулярной армии и переданы на вооружение отрядов сил территориальной обороны
• По состоянию на ноябрь 1966 года, некоторое количество ППШ находилось на вооружении партизан МПЛА в Анголе
• По состоянию на 1968 год, некоторое количество ППШ находилось на вооружении палестинских военизированных формирований в Иордании, применялись бойцами местных отрядов самообороны в сражении при Караме.
• Афганистан подписал соглашение с СССР о приобретении партии советского стрелкового оружия в августе 1956 года, первые ППШ были получены из СССР в октябре 1956 года, в дальнейшем ППШ состоял на вооружении армейских подразделений по меньшей мере, до 1980 года, а затем, в 1980-е годы, использовался подразделениями народной милиции ДРА. Также, значительное количество ППШ находилось на вооружении студенческих «отрядов защиты революции», народных ополченцев и территориальных отрядов самообороны, воевавших с «душманами» в 1981 и даже в 1986 году.
• В Никарагуа, некоторое количество ППШ находились на вооружении территориальных отрядов Сандинистской народной милиции («милисианос») по меньшей мере до середины 1985 года.
• По меньшей мере до 1980-х годов ППШ использовались армейскими и военизированными подразделениями в некоторых африканских странах.
• По состоянию на 14 июля 2005 года, на хранении министерства обороны Украины имелось 350 000 шт. ППШ; по состоянию на 15 августа 2011 года, на хранении министерства обороны Украины оставалось 300 000 шт. ППШ
• Ограниченно применяется иррегулярными частями в вооруженном конфликте на Юго-Востоке Украины 2014—2016 гг.
• Белоруссия Белоруссия: сняты с вооружения в декабре 2005 года
• Хорватия Хорватия:Использовалась югославская версия ППШ Zastava M49

Усовершенствование спецэффектов

1920-ые и 1930-ые годы стали настоящим «прорывом» в развитии спецэффектов. Они были не только улучшены и усовершенствованы, но и стали своеобразными модификациями театральных иллюзий (например, такими как Фантом Пеппера). Процесс съемки теперь включал в себя двойную экспозицию и matte compositing.  Использовавшаяся ранее только в театральных спектаклях оптическая рирпроекция была  также усовершенствована. Теперь в ней стало возможно использование нарисованных движущихся фонов.

Однако некоторые типы спецэффектов к этому времени уже были развиты настолько, что, благодаря им и технологии «стоп-трик», режиссеры легко могли создавать целые фантастические эпизоды. Рисованная анимация воссоздавала иллюзию движения (это можно наблюдать в фильме Винзора МакКея – «Динозавр Герти»), а трехмерные модели нашли свое применения в фильме Уиллиса О`Брайна  «Кинг Конг».

Военные и морские сражения снимались благодаря созданным миниатюрным моделям кораблей, которые плавали в резервуарах с водой. Модели самолетов могли летать в павильонах студий и разбиваться, при этом без риска для жизни. Наиболее эффектно mattle paintings и миниатюры использовались для  изображения вымышленных миров, которые никогда не существовали. Так, например, режиссер Фриц Ланг создал свой фантастический город в фильме «Метрополис», о котором мы и поговорим дальше.

Модификации ППШ

Советский союз

Мод.41 г. Дисковый магазин ёмкостью 71 патрон, секторный прицел, рассчитанный на дальность стрельбы 500 м, нарезкой по 50 м. Производство начато до принятия его на вооружение.

Мод.42 г. Барабан заменен секторным, поставлена надежная защелка, исключающая возможность потери, прицел — поворотный целик с прорезями для стрельбы на 100 и 200 м, установлен хромированный ствол.

За эти годы, помимо официальных, изготавливались кустарные варианты автомата. Так, в партизанских отрядах вручную, практически без чертежей ППШ, изготавливались модели, которые сразу находили применение в боях с немецко-фашистскими захватчиками, тем самым проверяя их работоспособность. Но можно ли считать их модификациями?

Зарубежное производство

Нехватку эффективного стрелкового оружия германцы восполняли переделыванием ППШ под 9 мм патрон, используя магазин от MP 38/40. Модель получила название MP.41(r). Было переделано более десяти тысяч штук.

Немецкая модель MP.41(r)

На оружейном заводе в Тегеране выпускались образцы, получившие название «модель 22». Произведено несколько десятков тысяч.

Иранская «модель 22»

Социалистическая Республика Румыния — PM PP S Md. (1952)

Венгерская Народная Республика — «7.62mm Gеppisztoly 48.Minta» (1949—1955)

КНР — «Тип 50». Для адаптации, в конструкцию и технологию производства были внесены незначительные изменения

Югославия —пистолет-пулемёт М49 (М49/56 и М49/57), имеют некоторые конструктивные отличия от ППШ (1949—1992)

Вьетнам — модификация ППШ — К-50 (1964—1973)

Тактико-технические характеристики

Рассмотрим основные характеристики пистолета-пулемёта Шпагина. Выглядят они следующим образом.

• Длина: общая/ствола — 843/269 мм;
• Калибр — 7.62, пистолетный патрон ТТ;
• Ствол — нарезной, 4 правосторонних насечки;
• Прицельное устройство — нерегулируемое, открытого типа;
• Снаряжённая масса — 5.3 кг;
• Стартовый разгон пули — 500 м/с;
• Прицельная дальность — 500 метров;
• Дистанция результативного ведения огня — 300 метров;
• Боезапас — 35 и 71 патрон для магазинов секторного и барабанного типа соответственно;
• Скорострельность: боевая/максимальная — 120/1000 выстрелов в минуту.

Кучность ведения огня

Особенности боеприпасов

Магазин пистолета-пулемёта Шпагина снаряжался патронами от пистолета ТТ, калибром 7.62 мм. вес каждого патрона варьировался в пределах 10-11 грамм, из которых 5.5 г масса пули, 0.48 — пороховой заряд. Длина патрона составляла 35 мм, энергия пули — не более 575 Дж.

Call of Duty и United Offensive[]

“Пистолет-пулемёт ППШ вмещает 71 патрон советского патрона и имеет очень высокую скорострельность. Он неэффективен на дальней дистанции и стреляет относительно слабым патроном, но его скорострельность позволяет эффективно подавлять и вести ближний бой.”

— Описание

Одиночная игра

Call of Duty

ППШ-41 проявляется в советской кампании Call of Duty. Встречается этот ПП очень часто, иногда его можно найти лежащим на ящиках (часто рядом присутствуют аптечки), а иногда подобрать у погибших солдат Красной армии. Часто ППШ-41 выдается в начале миссии.

Впервые ППШ-41 может быть найден на уровне Красная площадь. Данный ПП появляется на всех уровнях советской кампании, кроме Сталинграда (где вообще нельзя использовать оружие) и танковых миссий, таких как Танк в поле и Танк в городе (по понятным причинам).

ППШ-41 является очень неплохим оружием на протяжении всей советской кампании, так как убивает врагов с двух выстрелов. Это оружие очень эффективно против групп противника. Единственная проблема — нехватка патронов на ранних уровнях, которая, впрочем, отсутствует на более поздних.

United Offensive

В United Offensive ППШ-41 также встречается только в советской кампании. Встречается во всех ее уровнях, кроме танковой миссии Курск. Стоит сказать, что теперь проблем с патронами не будет, данный ПП встречается очень часто.

В дополнении к основной игре ППШ-41 подвергся некоторым изменениям: у него изменился урон — теперь потребуется 4 выстрела (вдвое больше, чем в Call of Duty), чтобы убить врага. Несмотря на это ППШ-41 остается хорошим оружием на ближних и средних дистанциях.

Сетевая игра

Call of Duty

В сетевой игре Call of Duty ППШ-41 используется Красной армией. Данное оружие обладает довольно слабым уроном (чтобы убить врага потребуется 2-4 выстрела), однако этот недостаток компенсируется высокой скорострельностью и емким магазином в 71 патрон. Стоит отметить, что у ППШ-41 довольно сильная отдача (больше только у немецкого MP-40).

Нужно отметить тот факт, что Красная армия как бы осталась обделенной, потому что данная фракция не имеет оружие для средних дистанций (как, например, BAR у американцев). Из-за этого ППШ-41 получил некий «бафф» в ближнем бою, он «всухую» выигрывает у того же MP-40 или Томпсона.

Как уже говорилось в абзаце выше, ППШ-41 — идеальное оружие вблизи, однако на средних и дальних дистанциях он практически бесполезен, отчасти из-за своего урона, отчасти из-за своей отдачи. Идеальная тактика для данного оружия — устраивать засады в укромных углах (благо мест таких очень много).

Не упомянутым осталось то, что ППШ-41, как в одиночной, так и в сетевой игре, имеет возможность переключения огня из автоматического в полуавтоматический. Эта особенность, вопреки расхожему мнению, практически бесполезна. И если в одиночной игре она хоть как-то может быть применима, то в сетевой убить врага на средней или дальней дистанции одиночными выстрелами вряд ли получится.

United Offensive

В дополнении к основной игре у ППШ-41 (и в одиночной, и в сетевой играх) был уменьшен урон (для убийства потребуется от 3 до 7 выстрелов). Также в UO появилось такое понятие, как дистанция падения урона, что еще больше сделало ППШ-41 узко специализированным оружием на ближних дистанциях.

Внешний вид

Прицел

Перезарядка

Взаимодействие механизмов

Для подготовки ПП к стрельбе необходимо вставить магазин с патронами в вырез затворной коробки и убедиться в его надежном закреплении защелкой магазина. Отвести затвор за рукоятку в заднее положение до постановки его боевого взвода на шептало спускового механизма. Установить переводчик на требуемый режим огня. Пистолет-пулемет готов к стрельбе.

При нажатии на спусковой крючок (переводчик установлен, в положение «автоматический огонь») последний гнетком нажимает на выступ шептала, которое поворачивается и освобождает боевой взвод затвора от зацепления. Затвор под действием воз-вратно-боевой пружины двигается вперед, захватывает досыла-телем патрон из магазина и досылает его в патронник. В конце досылания, когда патрон зафиксирован в патроннике и остановился, боек накалывает капсюль патрона, а затвор останавливается. Происходит выстрел.

Образующиеся при выстреле/пороховые .газы давят через дно гильзы на затвор и вызывают движение последнего в сторону, противоположную движению пули, т. е. отдачу.’ Так как затвор в процессе Еыстрела не имеет жесткой связи ни со стволом, ни с затворной коробкой, то величина перемещения гильзы с затвором, необходимая для надежной обуюрации, газов и прочности гильзы, обеспечивается большой массой затвора и частично возвратно-боевой пружиной. Перемещение гильзы с затвором к моменту вылета пули из канала ствола невелико (2—5 мм).

К концу периода последействия скорость отката затвора увеличивается. Увеличивается и перемещение гильзы* до 15—20. мм, но это уже не опасно, так как давление пороховых газов в канале ствола в периоде последействия ниже давления, при котором гильза может разорваться.

После окончания действия газов затвор движется по инерции, сжимая возвратно-боевую пружину и удерживая выбрасывателем гильзу. При подходе к отражателю гильза ударяется о него своим фланцем и через окно в крышке затворной коробки вылетает вверх вправо. Двигаясь дальше, затвор заходит за магазин и в крайнем заднем положении ударяется в смягчаюший удар фибровый .буфер. После отскока затвор начинает движение вперед и все операции повторяются.

Стрельба проходит до полного израсходования патронов из магазина или до отпускания спускового крючка, после чего последний поворачивается под действием пружины назад, а шептало поднимается и затвор останавливается на нем своим боевым взводом.

При установке переводчика на «одиночный огонь» разобщитель находится в заднем положении. Его передний конец приподнимается в окне затворной коробкй, а задний опускается и входит в соприкосновение с гнетком спускового крючка. В этом случае при нажатом крючке следующего выстрела не произойдет, так как затвор, двигаясь вперед, надавит на выступающий конец разобщителя н повернет его, при этом последний своим задним концом переместит гнеток спускового крючка назад. Гнеток сойдет с зацепа шептала, и оно под действием пружины приподнимется в затворную коробку. Затвор после отката, возвращаясь вперед, боевым взводом зацепится за шептало и остановится.

Для осуществления следующего выстрела необходимо сначала отпустить спусковой крючок, после чего гнеток под действием пружины продвинется вперед и сцепится с зацепом шептала. При последующем нажатии на спусковой крючок шептало вновь опустится и освободит боевой взвод затвора.

Для постановки затвора на предохранитель его необходимо оттянуть «назад до заднего выреза в крышке затворной коробки, после чего передвинуть предохранитель влево до отказа. В походном положении предохранитель ставится в передний вырез.

История

Из опыта войны в 1939-1940 годах между СССР и Финляндией и стоящего тогда на вооружении пистолета-пулемета Дегтярева прояснился определенный факт. Он заключался в том, что Красную Армию необходимо было оснащать автоматическими моделями и организовывать, соответственно, их массовое производство. «ППД-40» и «ППД-38» (пистолеты-пулеметы Дегтярева) не подходили для таких целей, так как были они трудоемки, и требовалось немалое число станочного оборудования для их производства. Также они имели дефицит материалов и высокую себестоимость. Для замены «ППД» необходимо было разработать новый, максимально дешевый и простой пистолет-пулемет. Данный вопрос являлся немаловажным.

В 1940 году объявили конкурс на изобретение нового пистолета-пулемета. Испытания определили двух основных соперников. Ими оказались Б. Г. Шпитальный и Г. С. Шпагин. Их модели были довольно перспективными. Победу одержал Шпагин. На вооружение был принят его вариант 21.12.1940 г. Полное его название было: «пистолет-пулемет системы Шпагина 7,62 мм обр. 1941 г. (автомат «ППШ 41»)». Это является достоверным фактом.

В массовое производство «ППШ 41» — автомат, устройство, чертеж и описание которого даны в тексте ниже, поступил в период осени 1941 г. А именно — в самый кульминационный военный период, когда в таком оружии сильно нуждалась Красная Армия. За счет того, что у такого устройства, как автомат «ППШ», была простая конструкция, не использовалась легированная сталь и сложные специальные инструменты, выпуск его был развернут на многих предприятиях страны, ранее не специализировавшихся на оружейном производстве.

Основную массу деталей такого оружия как автомат «ППШ», изготавливали по методу холодной штамповки с применением электрической и точечной сварки. Самой сложной и дорогой частью являлся барабанный магазин. Он был позаимствован у «ППД», к которому при эксплуатации была масса нареканий. Это немного задерживало выпуск такого оружия, как «ППШ» — автомат, чертежи которого представлены для ознакомления ниже. После модернизации барабанный магазин заменили секторной емкостью на 35 патронов, а соответствующий прицел — на перекидной, имеющий дальность стрельбы 100 и 200 м. За военные годы было выпущено около 5,4 миллиона пистолетов-пулеметов Шпагина. У данного оружия автоматика работает благодаря отдаче свободного затвора. При стрельбе канал ствола запирался массой свободного затвора, который поджимался пружиной (возвратно-боевой).
