Микрогэс и гидроаккумуляторы в частном секторе

Примеры изготовления

   Можно привести несколько примеров самодельных мини ГЭС. Начнем с простейшего, который не отнимет у вас много времени, но поможет создать представление, как это работает.

   Возьмем обычный велосипед с велогенератором (динамо машиной) и велофарой. Из кровельного железа или из листового алюминия вырежем несколько лопастей (2-3). Лопасти должны быть длиной от обода колеса до втулки, а шириной 2-4 см. Лопасти устанавливаются между спицами, для крепления их края загибают плоскогубцами вокруг спиц. Так как металл лопастей тонкий, это не сложно сделать.

   Если вы используете две лопасти, то установите их напротив друг друга. Если захотите добавить большее количество лопастей, то разделите окружность колеса на число лопастей и установите их через равные промежутки.

   Такая мини ГЭС, зто большое подспорье велотуристам, если они остановились на берегу реки с быстрым течением. Вода поможет освещать палатку и заряжать сотовые телефоны. С глубиной погружения колеса можно поэкспериментировать. Обычно его погружают от одной трети до половины.

   Другой пример гидрогенератора – это мини ГЭС для электроснабжения небольшого фермерского хозяйства, мощностью 3-5 кВт. Мощность потока, вращающего колесо, составляет примерно 100 литров в секунду. Для изготовления использовались только подручные материалы, из тех. Что можно найти на свалке.

   Ротор-колесо был сделан из металлического барабана от кабеля. Диаметр барабана 2200 мм. Барабан разрезали болгаркой и переварили. Расстояние между щечками составило 300 мм. Под углом 45 градусов к радиусу вварили 18 лопастей. Материал лопастей – это остатки от разрезанного барабана. Барабан вращается на подшипниках, в качестве опоры для конструкции применена рама из труб или уголков.

   Самодельные лопасти

   На колесе смонтирован цепной редуктор, с коэффициентом передачи равным четырем. Далее вращение передается через карданный вал от «Жигулей» ВАЗ 2101. Кардан позволяет уменьшить вибрацию и снизить требования к соосности привода и генератора. Генератор и прочая электрика и механика, связанная с ним, закрыты водонепроницаемым кожухом (контейнером). Это сделано из соображений безопасности и долговечности.

   Внутри кожуха установлен повышающий редуктор с коэффициентом 40 и трехфазный генератор. Скорость вращения генератора примерно 3000 оборотов в минуту. Общий коэффициент редуцирования двух редукторов (цепного и шестеренчатого) 160. Таким образом, водяное колесо вращается со скоростью около 18-20 оборотов в минуту.

   В качестве генератора был использован списанный асинхронный двигатель, блок управления взят от старой списанной кормодробилки 1953 года выпуска. От генератора до фермы протянут кабель ВВГ НГ 2х4 квадрата. Кабель закреплен на самодельных столбах.

   Материалы и изготовление обошлись в 1500 $. Большая часть денег это оплата рабочим и сварщику. Сумма может быть и меньше, ведь у нас есть много свалок, куда выбрасывают вполне работоспособное оборудование и собственные голова и руки помогут вам экономить деньги.

Микро — ГЭС на ручье

При проживании в сельской местности или имея дачный участок, вблизи с которым протекает ручей, можно решить вопрос с электроснабжением этих объектов, путем монтажа микро – ГЭС, на таком водном объекте. Для электроснабжения подобного объекта, уже будет недостаточно автомобильного генератора, потому как установленная мощность, даже дачного домика значительно больше, чем подобное устройство может произвести. Наиболее верное решение – это приобрести комплект микро – ГЭС мощностью до 10,0 кВт, и выполнить монтаж самостоятельно. Это позволит снизить затраты, а сам процесс монтажа, способен выполнить даже человек с минимальными познаниями в механике и электротехнике.

В комплект подобного оборудования, как правило, входят следующие элементы:

• Гидротурбина.
• Мультипликатор, для увеличения оборотов вала генератора по отношению к обротам турбины.
• Устройство, обеспечивающее саморазгон турбины.
• Комплект трубопроводов.
• Генератор.
• Система управления и автоматики.

В зависимости от расхода воды, который обеспечивает ручей, выбирается тип турбины, это как правило пропеллерная или диагональная конструкция. В соответствии с инструкциями производителя осуществляется монтаж оборудования и подключение потребителей.

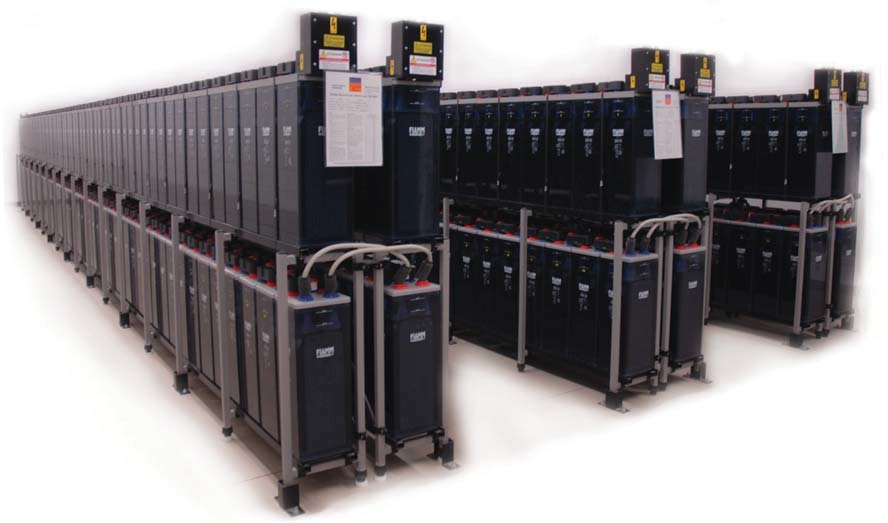

Сравнение стандартного блока АКБ и гидроаккумулятора

Можно просто рассчитать параметры блока аккумуляторов, для обеспечения электроэнергией в течении 10-12 часов, при потреблении 1,5 кВт.

Есть несколько формул для расчёта, но без скрупулёзного уточнения всех нюансов, результат будет аналогичен вот такой схеме:

12ч * 1,5 кВт = 18 кВтч = 18000 Втч.

При напряжении аккумулятора 12 В получаем 18000 Втч / 12 В = 1500 Ач. Но разряжать на 100% нельзя. Есть оптимальные величины 25-30%. Но чтобы упростить задачу, возьмём уровень разрядки 50%. Это обеспечит около 500 циклов. Значит у системы должна быть ёмкость 3000 Ah, или 20 аккумуляторов по 150 А/ч.

Стоимость одного АКБ «Delta GEL 12-150» около 25 т.р.

20 таких аккумуляторов обойдутся в 500 тысяч рублей! При эксплуатации в стандартном режиме, с соблюдением температурного режима и прочих требований производителя, их хватит на 3-4 года.

А затем надо будет выложить ещё полмиллиона рублей.

В случае какой-либо аварии, короткого замыкания, падения с высоты или замерзания, потратиться придётся раньше.

С гидроаккумулятором расчёт проще – водоём устраивается единожды,

и правильная эксплуатация требует только регулярной очистки. Производитель микро-ГЭС даёт гарантию 5-10 лет, хотя оборудование довольно простое и ломаться там особо нечему.

Составные части Мини ГЭС

• Гидротурбина с лопатками, соединённая валом с генератором
• Генератор. Предназначен для выработки переменного тока. Присоединяется к валу турбины. Параметры генерируемого тока быть относительно нестабильны, однако ничего похожего на скачки мощности при ветряной генерации не происходит;
• Блок управления гидротурбиной обеспечивает пуск и останов гидроагрегата, автоматическую синхронизацию генератора при подключении к энергосистеме, контроль режимов работы гидроагрегата, аварийную остановку.
• Блок балластной нагрузки, предназначенный для рассеивания неиспользуемой потребителем на данный момент мощность, позволяет избежать выхода из строя электрогенератора и системы контроля и управления.
• Контроллер заряда/ стабилизатор: предназначен для управления зарядом аккумуляторных батарей, контроля поворота лопастей и преобразования напряжения.
• Банк АКБ: накопительная ёмкость, от размера которой зависит продолжительность функционирования в автономном режиме питаемого ею объекта.
• Инвертор, во многих гидрогенерирующих системах применяются инверторные системы. При наличии банка АКБ и контроллера заряда, гидросистемы мало чем отличаются от других систем, применяющих ВИЭ.

Условия для установки гидроэлектростанции

Несмотря на заманчивую дешевизну энергии, вырабатываемую гидрогенератором, важно учесть особенности водного источника, ресурсы которого вы планируете задействовать для собственных нужд. Ведь далеко не каждый водоток подойдет для эксплуатации мини-ГЭС, тем более круглогодичной, поэтому не помешает иметь в резерве возможность подключения к централизованной магистрали. Ведь далеко не каждый водоток подойдет для эксплуатации мини-ГЭС, тем более круглогодичной, поэтому не помешает иметь в резерве возможность подключения к централизованной магистрали

Ведь далеко не каждый водоток подойдет для эксплуатации мини-ГЭС, тем более круглогодичной, поэтому не помешает иметь в резерве возможность подключения к централизованной магистрали.

Несколько «за» и «против»

Основные плюсы индивидуальной гидроэлектростанции очевидны: недорогое оборудование, которое вырабатывает дешевое электричество, да еще и природе не вредит (в отличие от плотин, перекрывающих ток реки). Хотя абсолютно безопасной систему назвать нельзя – все-таки вращающиеся элементы турбин могут нанести травмы жителям подводного мира и даже людям.

Чтобы предупредить несчастные случаи, гидростанцию нужно оградить, а если система полностью скрыта водой – установить на берегу предупреждающий знак

Преимущества мини-ГЭС:

1. В отличие от других «бесплатных» энергоисточников (солнечных батарей, ветрогенераторов), гидросистемы могут работать вне зависимости от времени суток и погоды. Единственное, что может им помешать – замерзание водоема.
2. Для установки гидрогенератора необязательно наличие большой реки – те же водяные колеса с успехом можно использовать даже в мелких (но быстрых!) ручьях.
3. Установки не выделяют вредных веществ, не загрязняют воду и работают практически бесшумно.
4. Для монтажа мини-ГЭС мощностью до 100 кВт не нужно оформлять разрешительную документацию (хотя все зависит от местных властей и типа установки).
5. Избыток электричества можно продавать в соседние дома.

Что касается недостатков – серьезной помехой для продуктивной эксплуатации оборудования может стать недостаточная сила течения. В этом случае придется возводить вспомогательные сооружения, что сопряжено с дополнительными затратами.

Если потенциальной энергии расположенной рядом реки при приблизительном расчете не хватит на выработку электричества в объеме, достаточном для практического применения, стоит обратить внимание на способы сооружения ветрогенераторов. Ветряк послужит эффективным дополнением

Измерение силы водного потока

Первое, что нужно сделать, чтобы задуматься о виде и способе монтажа станции, – измерить скорость водного потока на облюбованном источнике.

Самый простой способ – опустить на стремнину любой легкий предмет (например, теннисный мячик, кусок пенопласта или рыбацкий поплавок) и засечь секундомером время, за которое он проплывет расстояние до какого-нибудь ориентира. Стандартная дистанция для «заплыва» – 10 метров.

Если водоем находится далековато от дома, можно построить отводной канал или трубопровод, и заодно и позаботиться о перепадах высоты

Теперь нужно пройденное расстояние в метрах разделить на количество секунд – это и будет скорость течения. Но если полученное значение будет меньше 1 м/сек, потребуется возвести искусственные сооружения, чтобы ускорить поток перепадами высот.

Это реально осуществить с помощью разборной плотины или неширокой сливной трубы. Но без хорошего течения от идеи с гидростанцией придется отказаться.

Инструменты

Среди всех альтернативных источников энергии, наибольшей популярностью пользуются гидроэлектростанции. Этот факт объясняется достаточно просто – при тех же капиталовложениях, отдача значительно больше. Единственный недостаток в том, что для стабильной работы необходима река или ручей.

В зависимости от принципа работы выделяют четыре основных типа гидроэлектростанций:

Необходимые материалы и инструменты

Чтобы сделать своими руками мини-ГЭС, нужно подготовить сварочный аппарат, болгарку, дрель и набор вспомогательных инструментов – молоток, отвертку, линейку.

Из материалов понадобятся:

• Уголки и листовой металл толщиной не менее 5 мм.
• Трубы из ПВХ или оцинкованной стали для изготовления лопастей.
• Генератор (можно использовать готовый покупной или сделать самому, как в данном примере).
• Тормозные диски.
• Вал и подшипники.
• Фанера.
• Полистироловая смола для заливки ротора и статора.
• Медный провод на 15 мм для самодельного генератора.
• Неодимовые магниты.

Учтите, что конструкция колеса будет постоянно контактировать с водой, поэтому металлические и деревянные элементы необходимо выбирать с защитой от влаги (или позаботится об их пропитке и покраске самостоятельно). В идеале, фанеру можно заменить пластиком, но деревянные детали проще достать и придать им нужную форму.

Теперь нужно подготовить фанерный шаблон, совпадающий по размерам с тормозным диском.

Производители установок и оборудования

Производством оборудования для мини ГЭС занимается ограниченное количество предприятий как в нашей стране, так и за рубежом. Объясняется это ограниченностью применения малых гидроэлектростанций обусловленную малым наличием необходимых водных объектов, а также тенденциями развития энергетики в разных странах.

Производством оборудования для мини ГЭС занимается ограниченное количество предприятий как в нашей стране, так и за рубежом. Объясняется это ограниченностью применения малых гидроэлектростанций обусловленную малым наличием необходимых водных объектов, а также тенденциями развития энергетики в разных странах.

Преимущества и недостатки ГЭС

Гидроэлектростанции обладают следующими преимуществами перед другими видами альтернативных источников энергии:

• Не зависят от погоды и времени суток (в отличие от солнечных электростанций). Это позволяет вырабатывать большее количество энергии с предсказуемой скоростью.
• Мощность источника (реки или ручья) можно регулировать. Для этого достаточно заузить русло плотиной либо обеспечить перепад высот воды.
• Гидроустановки не издают никакого шума (в отличие от ветряков).
• Для многих типов станций небольшой мощности не требуется никаких разрешений на установку.

К минусам самодельных ГЭС относится невозможность работать в мороз. Кроме того, водная среда является агрессивной, поэтому детали станции должны быть водостойкими и прочными.

Если скорость течения вашей реки или ручья ниже этого значения, то ее усилит маленькая плотина либо сужающаяся труба. Но эти варианты могут вызвать дополнительные трудности. Строительство плотины требует разрешения от властей, а также согласия соседей.

Варианты включения микро-ГЭС в автономную энергосистему

Возможны только два способа интеграции таких устройств для автономного электроснабжения:

1.Базовый.

Вся домашняя энергосистема будет опираться на микро-ГЭС. Такой вариант возможен только в том случае, если рядом с домом есть добротный источник воды. В идеальном случае – река. Родник или ручей тоже могут заложить фундамент под такой проект, но это зависит от мощности водоносного слоя и объема вытекающей воды за единицу времени. Например, в Адыгее или на Алтае, есть масса родников, от которых берут воду местные жители для бытовых нужд, но 99% таких источников дают в лучшем случае 0,3-0,5 л/с.

2.Комбинированный (гидроаккумулятор).

Это принципиально другой подход, который доступен всем, но потребует первоначальных затрат. Смысл его в том, что основным источником электроэнергии служат солнечные батареи. Их берут в избыточном объёме для конкретного объекта, например если дом требует 3 кВт, то фотоэлементы должны производить 5 кВт. Излишки электроэнергии не запасают в блоки аккумуляторов, а тут же используют для подъёма воды в искусственный водоём.

Например, фекальный насос Зубр потребляет 1,5 кВт, но за час поднимает 22 кубометра воды на высоту 12-14 м. За 10 часов работы он сможет поднять около 200 тонн жидкого энергоносителя.

При включении в схему микро-ГЭС с турбиной Тюрго мощностью 1,5 кВт, в ночное время она будет расходовать около 36 тонн воды в час, выдавая положенные 1500 ватт.

Это приблизительно 200/36 ≈ 5,5 часов беспрерывной работы автономной энергосистемы в ночное время. Если добавить ещё 5-6 панелей фотоэлементов и 1 насос, то за день можно закачать в гидроаккумулятор 400 тонн воды, и автономность системы вырастет до 11 часов.

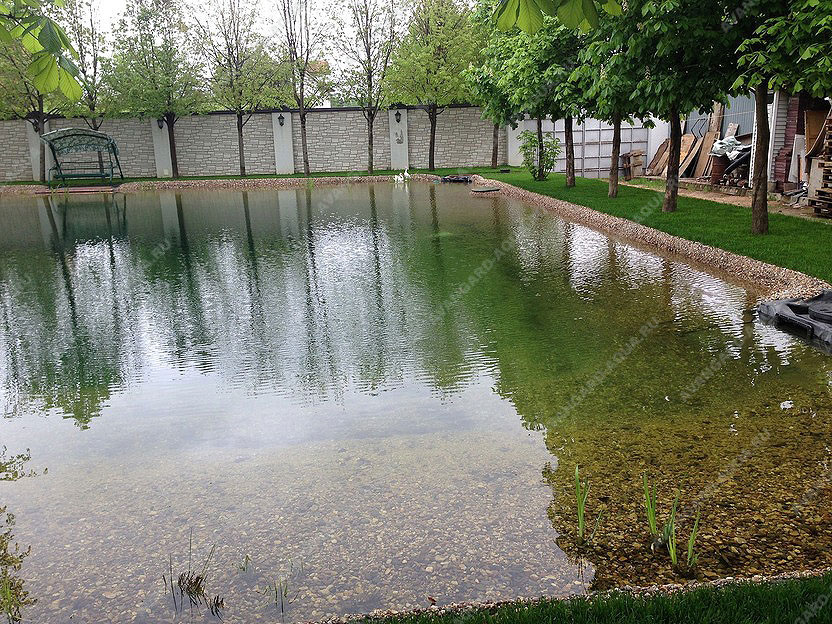

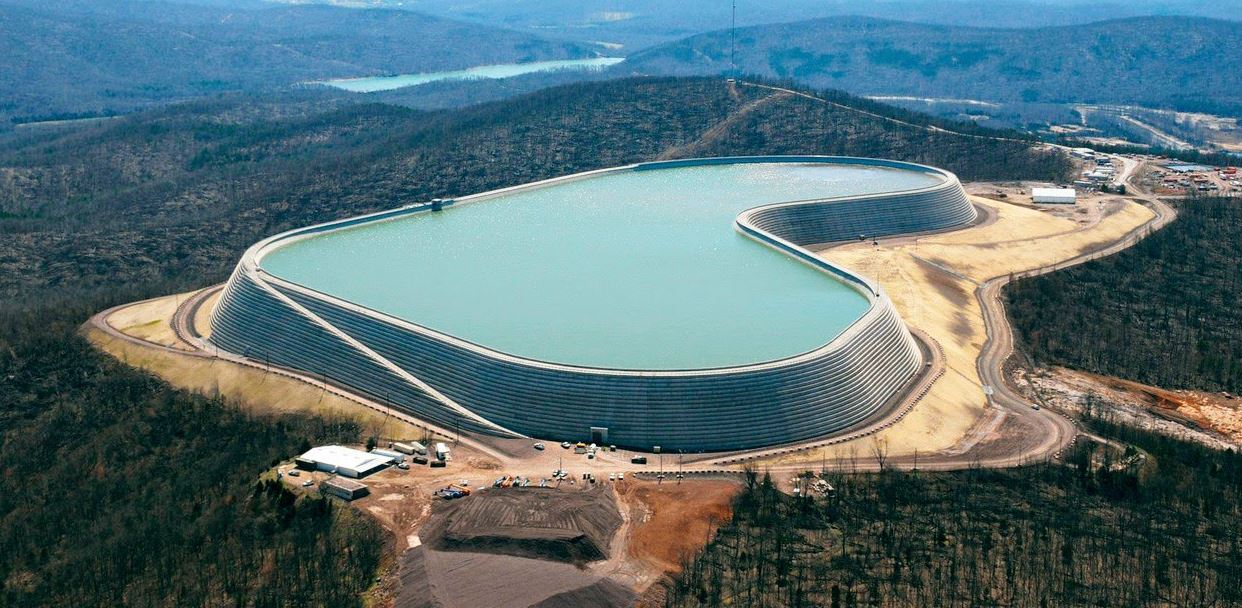

Характеристики искусственного водоёма

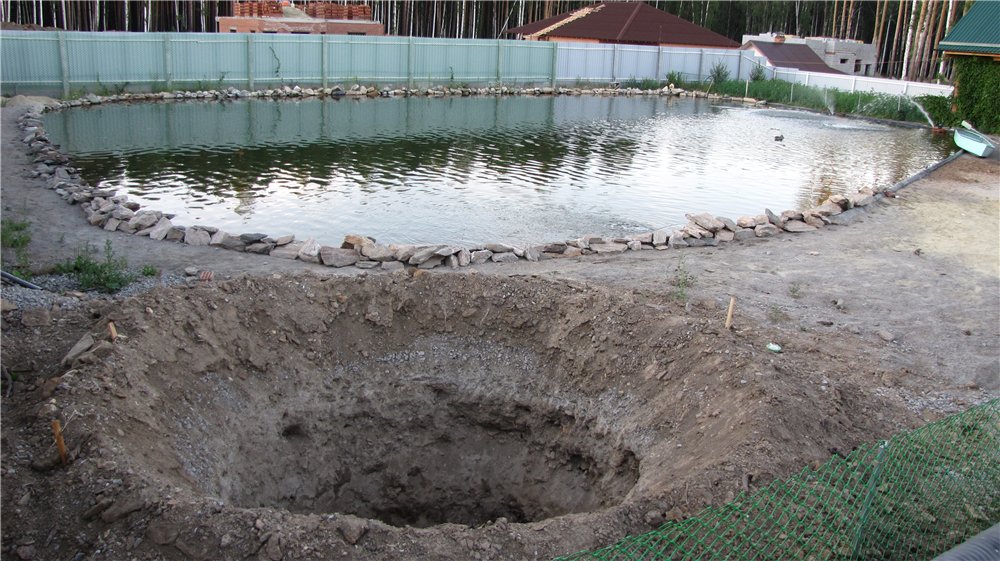

Для расчёта определим объём гидроаккумулятора в 400 м3. В самом простом представлении, это круглый котлован с подложкой из геотекстиля. Размеры определяются по формуле S=πR2. Если глубину ограничить 2 метрами, то площадь водного зеркала должна быть около 200 м2, подставив данные в формулу получим диаметр ≈ 16 м.

Извлечённый грунт можно использовать для отсыпки дамбы вокруг водоёма,и повышения уровня воды. Даже отсыпка всего 1 метра по высоте, даст дополнительные 200 кубометров объёма!

Чтобы не копать грунт, можно соорудить искусственный водоём заливкой огромного бетонного кольца. Например, длина окружности данного пруда составит около 50 м. При высоте бьефа 2 м и толщине 15 см, потребуется около 15 м3 фибробетона для боковых стен.

Объём работ при беглой оценке кажется чрезвычайно огромным, а целесообразность такого сооружения абсолютно бессмысленной. Однако всё познаётся в сравнении.

МикроГЭС с турбиной Френсиса

Данные модели микро ГЭС с турбиной радиального течения Френсиса в зависимости от модели применимы при напор воды от 4.5 метров, с расходом от 0.025 м3/с.

МикроГЭС с турбиной Тюрго

Представленные осевые микро ГЭС Тюрго в зависимости от модели рассчитаны на напор воды от 10 метров, с расходом от 0.008 м3/с, модели 2000-3000Вт – однофазные, модели 5000-10000Вт могут поставляться как с однофазным, так и с трехфазным генератором.

МикроГЭС с турбиной Каплана

Нижеприведенные осевые микро ГЭС Каплана в зависимости от модели рассчитаны на напор воды от 3м, с расходом от 0.11 м3/с.

Микро ГЭС с турбиной Каплана 280кВт

Ротор Дарье

Мини-гидроэлектростанция для частного дома данного вида названа так в честь ее разработчика — Жоржа Дарье. Запатентована данная конструкция была еще в 1931 году. Представляет собой ротор, на котором находятся лопасти. Для каждой из лопастей в индивидуальном порядке подбираются нужные параметры. Ротор опускается под воду в вертикальном положении. Лопасти вращаются за счет перепада давления, возникающего под действием протекания по их поверхности воды. Этот процесс подобен подъемной силе, заставляющей самолеты взлетать.

Данный вид ГЭС имеет хороший показатель КПД. Втрое преимущество – направление потока не имеет значение.

Из недостатков данного вида электростанций можно выделить сложную конструкцию и непростой монтаж.

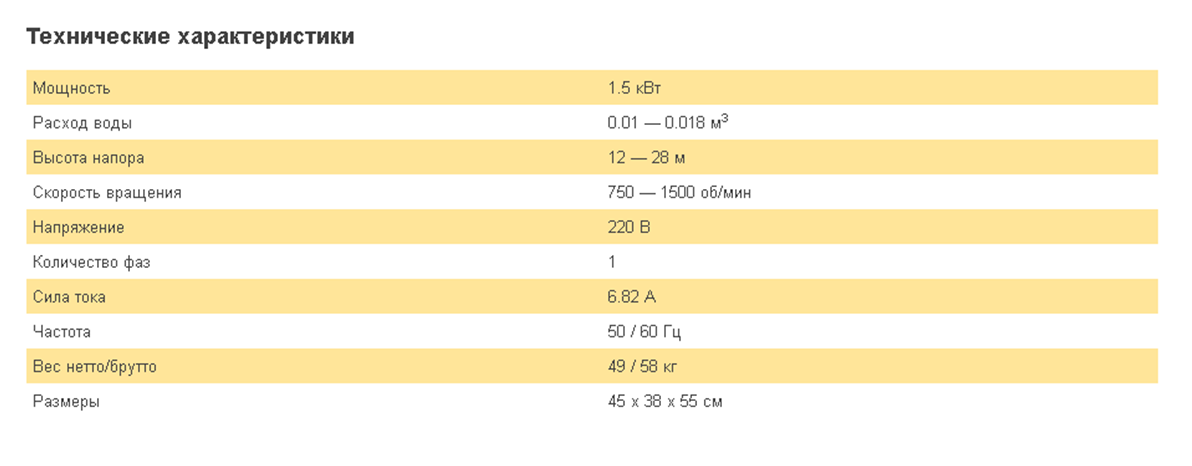

Технические характеристики заводских микро-ГЭС

Каких-то общепринятых стандартов, жёстко регламентирующих границу между микро-ГЭС и мини-ГЭС, не существует. Определяющим параметром микро-ГЭС для частника будет производительность до 5 кВт. Однако расход воды чрезвычайно сильно сказывается на эффективности работы всей энергосистемы в целом.

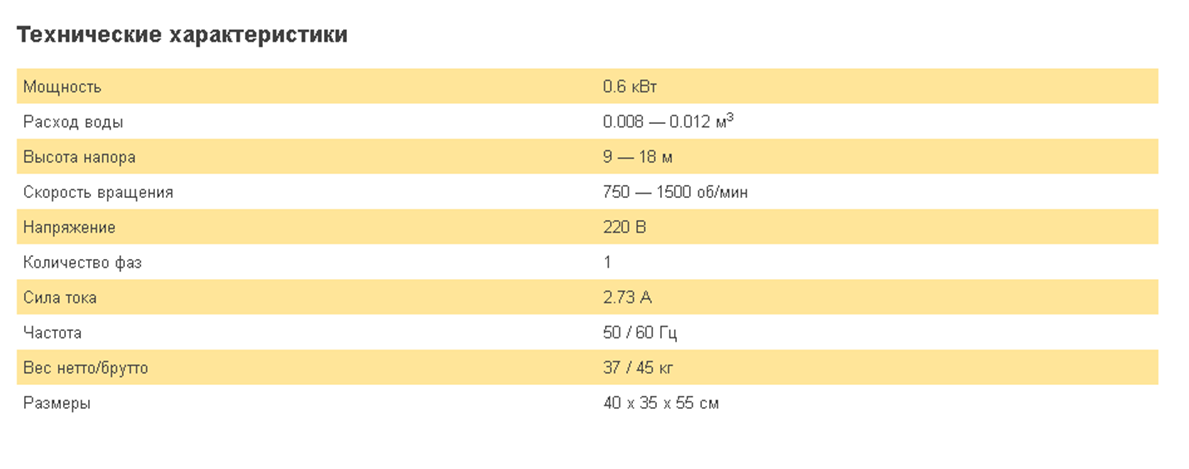

Мощность самых дешёвых микро-ГЭС начинается от 0,6 кВт при цене 39 т.р.

Но 600 ватт это всё таки маловато для частного дома. Начинать надо от 1-1,5 кВт, и вот три устройства разных конструкции, с более высокой производительностью:

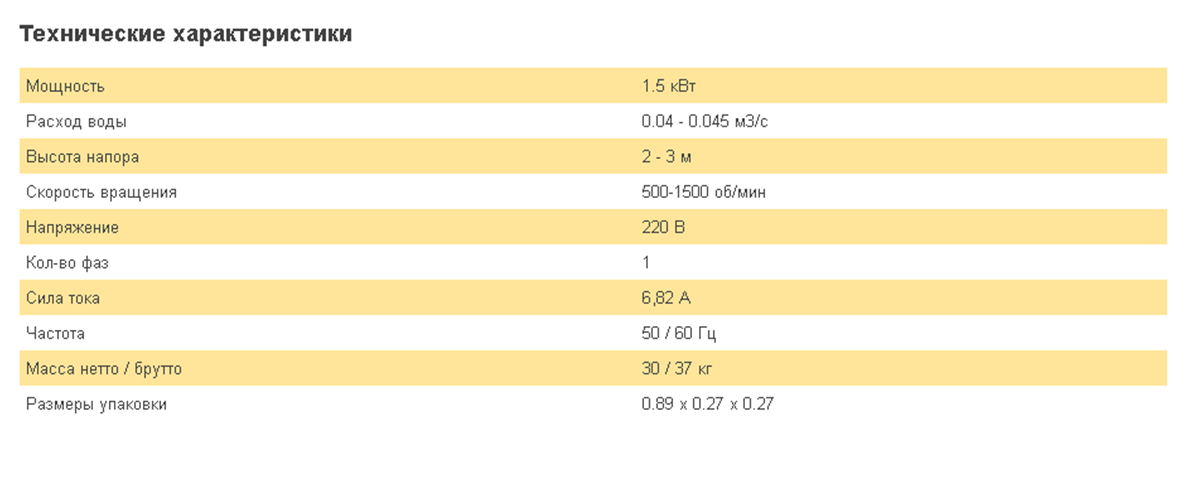

1.С турбиной Каплана цена 57 т.р.

2.С турбиной Тюрго, аналогичной стоимости.

3.С трубчатой турбиной и ценой 129,5 т.р.

Даже при беглом сравнении, микро-ГЭС с трубчатой турбиной дороже на 120%. Причину такого несоответствия можно увидеть, если сравнить несколько устройств в таблице:

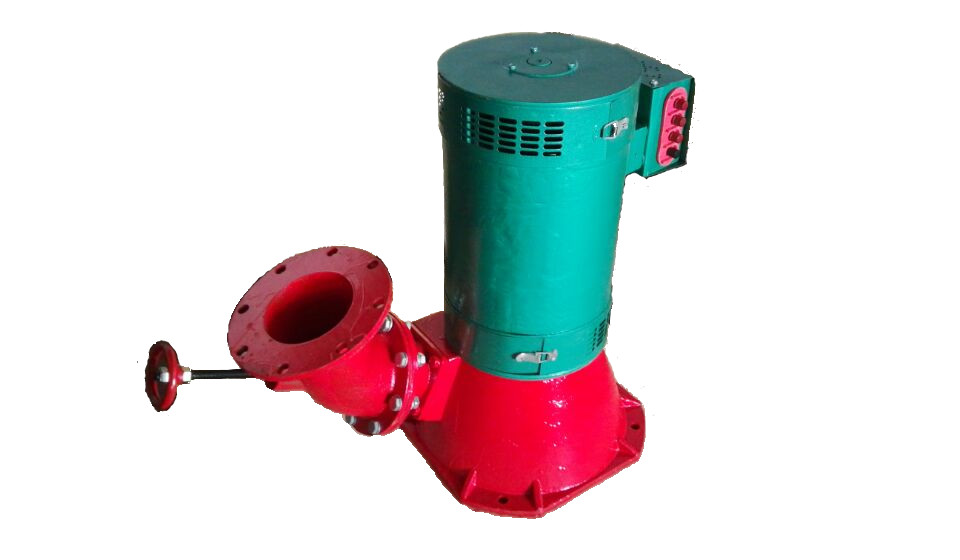

Турбина Тюрго

Микро-ГЭС изготовленные в промышленных условиях, априори будут надёжнее собранных кустарно. Можно взять за образец заводскую модель, и просто скопировать её. Такой подход принесёт моральное удовлетворение, но обойдётся дороже хотя бы потому, что при потоковом производстве комплектующих деталей, они обходятся гораздо дешевле.

Однако это не исключает возможности собрать микро-ГЭС в гараже или домашней мастерской, и даже поставить этот процесс на поток. Примерно такой подход наблюдается на одной фирме в Киргизии.

Бишкекская фирма выпускает три разновидности мобильных ГЭС, мощностью:

1 кВт;

1,7 кВт;

5 кВт.

Вид этих приборов затрапезный, но свою функцию они выполняют.

Мини-гидроэлектростанция своими руками

Построить водяную станцию для получения электроэнергии можно самостоятельно. Для частного дома достаточно двадцати киловатт в сутки. С таким значением справится даже мини-ГЭС, собранная своими руками. Но при этом следует помнить, что данный процесс характеризуется рядом особенностей:

• Точные расчеты провести достаточно трудно.
• Размеры, толщина элементов выбирается «на глаз», только опытным путем.
• Самодельные сооружения не имеют защитных элементов, что приводит к частым поломкам и связанным с этим затратам.

Поэтому если нет опыта и определенных знаний в данной сфере, лучше отказаться от идеи подобного рода. Дешевле может оказаться приобретение уже готовой станции.

Если все же решаетесь делать все своими руками, то начинать необходимо с измерения скорости потока воды в реке. Ведь от этого зависит мощность, которую можно получить. Если скорость будет меньше одного метра в секунду, то строительство мини-гидроэлектростанции в данном месте не оправдает себя.

Еще один этап, который нельзя опускать – это расчеты. Необходимо тщательно рассчитать размер затрат, которые уйдут на строительство станции. В результате может оказаться, что гидроэлектростанция – не лучший вариант

Тогда стоит обратить внимание на другие виды альтернативной электроэнергии

Мини-гидроэлектростанция может стать оптимальным решением в вопросе экономии затрат на электроэнергию. Для ее строительства необходимо наличие реки недалеко от дома. В зависимости от желаемых характеристик можно подобрать подходящий вариант ГЭС. При правильном подходе выполнить подобное сооружение можно даже своими руками.

Сегодня покажем самодельную мини гидроэлектростанцию на малой реке. Эта гэс работает надежно. Чтобы создать перепад уровня воды, создана дамба. При этом река не перегорожена полностью. Основной поток уходит в сторону. Рыба и прочая живность могут спокойно перемещаться по ней. Под дамбой установлена труба, на выходе закреплена самодельная турбина. Поток воды малой речки, проходя через трубу, раскручивают эту турбину, передавая крутящий момент генератору.

Поначалу использовали водяные колеса, но, как показала практика, кпд у них ниже и мощность примерно вдвое меньше.

Сейчас перекроем воду в трубе, чтобы показать, как устроена турбина. Держится на двух подшипниках из дерева. Упорная шайба удерживает колесо бокового смещения.

На выходе трубы, чтобы направлять поток воды на лопатке, сделан своеобразный кожух из транспортерной и резиновой ленты, которая использовалась в шахте. Путём подбора установлено, что такая форма лопаток оптимальная.

Когда лопатки под большим углом, мощностью только уменьшилась. Чтобы они не отрывались и они не трескались вот вибрации, прикрутили, проложив резину.

Крутящий момент на генератор передается через вал, собранный из труб. На изгибах установлены гранаты от автомобиля ваз. В других местах нехитрые соединения.

Всё это держится на деревянных подшипниках, при регулярном смазывании работают уже не один год. Под навесом неподалеку установлен генератор. На валу большой шкив комбайна. Но генератор меньшего размера. Это позволяет повысить обороты, что необходимо для эффективной его работы. При желании ремень можно перекинуть на циркулярную пилу. Мощности водяной турбины вполне достаточно.

Гирлянды и рукава

Советский инженер Б. С. Блинов изобрёл и в 1950–1960-х годах впервые применил гирляндные ГЭС для малых рек и рукавные ГЭС для малых рек и ручьёв с дебитом воды более 50 л/с. Гирляндная мини-ГЭС состоит из лёгких турбин – гидровингроторов, нанизанных в виде гирлянды на трос, который переброшен через реку. Один конец троса закреплён за ось в опорном подшипнике, второй – за ротор генератора. Трос в этом случае играет роль своеобразного вала, вращение которого передаётся к генератору. Одна гирлянда турбин (энергоблок) обеспечивает мощность от нескольких десятков ватт до 5–15 кВт. Такие энергоблоки можно объединять, заставляя их работать на общую нагрузку и повышая тем самым мощность гидростанции.

Для устройства рукавной микроГЭС на реке или ручье строится небольшая плотина, к отверстию в которой прикрепляется труба-шланг, уложенная вниз по склону вдоль водотока до электрогенератора. Перепад высот от плотины до генератора должен быть не менее 4–5 м. Вход в «рукав» располагают так, чтобы захватить среднюю, самую быструю, часть течения реки, и воду по сужающемуся каналу подводят к турбинам. Установленная мощность такой станции может варьироваться от 1 до 100 кВт. В 70-х годах прошлого века гидроагрегаты для рукавных микроГЭС выпускались серийно на предприятиях сельхозмашиностроения.

Обоснование идеи

Вначале обозначим три базовых правила:

1 Всё нижеизложенное касается только частных домохозяйств.

Частник опирается исключительно на свои силы и любая помощь для такого – подарок судьбы. Финансирование или субсидирование от госорганов – фикция.

2 Используются только возобновляемые источники энергии.

Аппетит приходит во время еды, и правительство кушает очень много. Но пока альтернативные источники энергии бесплатны.

3 Автономное электроснабжение полноценно функционирует только при комплексном подходе.

Это примерно как установка зимой шипованной резины на автомобиль. Если поменять только одно колесо, то даже если оно будет супер-нано-японским, то пользы от этого для автомобиля не будет.

Задача при таком подходе стоит не только в генерации электричества, но и в бесперебойном энергообеспечении объекта.

Преимущества воды перед солнцем и ветром

Хотя Солнце светит постоянно, ночь никто не отменял. Это слабое место фотоэлектрических преобразователей.

Ветер… с библейских времён ветер был синонимом непредсказуемости. Конечно же есть такие участки суши, где ветра дуют постоянно, но разве можно считать разумным человека, который надеется на постоянство ветра.

А вот реки текут постоянно, притом в строго известном направлении.

Это и есть базовое преимущество рек для выработки электроэнергии. Но река, это собирательный термин в рамках данного проекта. Ручей, родник или водоотводной канал, также входят в эту категорию.

В расходе воды микро-ГЭС прослеживается прямая зависимость – чем больше перепад высот, тем меньше расход воды. Этот аспект несколько регулируется разными конструкциями микро-ГЭС, но всё равно эти требования приходится соблюдать.

Обобщая информацию

Полтора киловатта дают несколько мощных устройств. При переходе в режим автономного энергообеспечения, владелец коттеджа должен изменить и некоторые бытовые правила жизни и обустройства жилья, например, использовать устройства большой мощности днём, когда фотоэлементы вырабатывают максимум электроэнергии, обеспечить достойную теплоизоляцию жилища и т.п.

Расчётная цифра в 1,5 кВт, это очень большая величина. В реальной жизни, ночью хватает 500-700 Вт, в т.ч. светодиодное освещение, холодильник, ноутбук, телевизор. Поэтому на практике, одному домовладению может хватить и 1 кВт мощности.

ВЫВОД: у гидроаккумуляторов гораздо больше прав считаться автономной системой, чем у блока АКБ.

Альтернативная энергия – это энергия отличная от той, которую человечество привыкло использовать в повседневной жизни для обеспечения своих потребностей в тепле и электричестве. Источниками альтернативной энергии служат солнечные лучи, ветер, морские волны и сама наша планета.

На сайте Alter220.ru представлены все популярные источники энергии.

Вероятно, Вам также понравятся следующие материалы:

Автономное электроснабжение;

Аккумуляторы для солнечных батарей;

Концепция энергонезависимости в частном домостроении;

Спасибо, что дочитали до конца! Если статья Вам понравилась!

Делитесь с друзьями, оставляйте ваши комментарии

Добавляйтесь в нашу группу в ВК:

ALTER220 Портал о альтернативную энергию

и предлагайте темы для обсуждений, вместе будет интереснее!!!

Производители и цены

В настоящее время, все большее количество людей интересуется альтернативными источниками энергии, а соответственно и спрос, на оборудование, используемое для производства энергии возрастает. В связи с этим, производством подобного оборудования, занимаются компании во многих странах мира, в том числе и в России.

Оборудование для микро — ГЭС, как по отдельным узлам, так и комплектами, в нашей стране занимаются:

1. Компания ООО «АЭнерджи», г. Москва. Предприятие производит оборудование для различных направлений производства электрической энергии с использованием альтернативных источников (ветрогенраторы, солнечные электростанции и т.д.). В линейке выпускаемых товаров, энергетическое оборудование для микро и мини – ГЭС.
2. Межотраслевое научно-техническое объединение «МНТО ИНСЭТ» г. Санкт-Петербург. Компания выполняет весь комплекс работ от проектирования до сдачи под ключ готового объекта строительства. В линейке выпускаемой продукции микро – ГЭС с различными видами рабочего колеса и мощностью от 5,0 до 180,0 кВт, а также разнообразные гидроагрегаты.

Стоимость комплекта оборудования, в зависимости от типа электростанции и ее мощности – от 350000,00 рублей.

Среди зарубежных производителей, наиболее известна продукция таких компаний, как:

1. «CINK Hydro-Energy» Республика Чехия. Компания производит комплекты гидроэлектростанции с горизонтальными и вертикальными турбинами, мощностью от 5,0 до 3000 кВт, а также микротурбины. Стоимость комплектов от 500000,00 рублей.
2. «Micro hydro power» Китай. Компания производит комплекты гидроэлектростанции мощностью от 1,0 до 3000 кВт. Стоимость составляет от 300000,00 до 4000000,00 рублей.
3. Инженерно-техническая фирма ОсОО «Гидропоника» г. Бишкек, Кыргызстан. Фирма производит гидроэлектростанции мощностью от 0,5 до 5,0 кВт. Стоимость составляет от 60000,00 до 300000,00 рублей.

Микро – ГЭС водоворотного типа

Установки, работающие на принципе водоворота, целесообразно устанавливать на малых реках и полноводных ручьях. Мощность подобного типа микро – ГЭС составляет до 100,0 кВт.
При строительстве подобных станций, монтируется специальный желоб, в который поступают водные массы из реки или ручья. В нижней точке желоба изготавливается цилиндрическое сооружение внизу которого устраивается отверстие. Вода поступает по желобу в приемник-цилиндр двигаясь по касательной к стенкам последнего, в следствии чего, внутри цилиндра, закручивается в водовороте, скорость ее движения увеличивается, и она вытекает через нижнее отверстие, попадая на лопасти турбины.
Благодаря постоянному вращению воды гидроэлектростанции подобного типа работают в круглогодичном цикле. Недостатком водоворотных микро-ГЭС является высокая стоимость, обусловленная большим объемом бетонных работ.

Принцип действия

Принцип действия микро — ГЭС аналогичен действию больших и малых гидроэлектростанций. Разница заключается лишь в мощности установленного оборудования и количества вырабатываемой электрической энергии. Производство электрического тока осуществляет генератор, вращательное движение ротора которому, передается с гидравлической турбины. Для того, чтобы турбина пришла во вращательное движение, создается напор воды, на водоеме, где установлена мини ГЭС. Это может быть напор, создаваемый естественным течением водных масс, либо создаваемый путем строительства плотины или иного технического сооружения. В определенных случаях, могут быть использованы оба способа создания напора одновременно. Под действием напора, потоки воды устремляются в требуемом направлении, в створе их движения монтируется турбина, на лопасти которой и поступает энергия движущихся водных масс. Эта кинетическая энергия воды, преобразуется турбиной, во вращательное движение, которое посредством механической передачи (редуктор) и передается на вал генератора.

Источником энергии могут служить:

• реки различных размеров и интенсивности течения и ручьи,
• перепады высот на водосбросах водоемов различного назначения;
• технологические водотоки;
• перепады высот на трубопроводах различного назначения.

В зависимости от вида используемого оборудования и способа его установки, принцип работы гидроэлектростанции, может различаться. Это могут быть следующие варианты:

1. Принцип «водяного колеса» – при этом варианте, приемное колесо частично погружается в воду параллельное ее поверхности. Водные потоки, перемещаясь по естественному руслу, давят на лопасти, размещенные на колесе, и приводят его во вращение. Колесо, в свою очередь, посредством редуктора и прочих механических устройств, создает вращательное движение генератора.
2. Конструкция в виде гирлянды – с противоположных берегов монтируется трос, на котором установлены специальные роторы. Вода, перемещаясь вращает роторы, вращательное движение которых передается на трос. Трос вращаясь, передает вращательное движение на генератор, установленный на берегу.
3. С использованием ротора Дарье – в принцип работы турбины, заложено использование разности давлений на лопастях ротора.
4. С использованием принципа пропеллера – лопасти устройства помещены в воду и под воздействие воды приходят во вращательное движение, которое и передается на вал генератора, вырабатывающего электрический ток.

Преимущества использования микро — ГЭС:

• Отсутствует необходимость в изменении естественного ландшафта местности;
• На качество воду не оказывается стороннее воздействие, она сохраняет свои свойства;
• Не зависимость от воздействия природных явлений;
• Возможность использования в круглогодичном цикле работы;
• Нет необходимости в строительстве дорогостоящих гидротехнических сооружений.

Выводы и полезное видео по теме

Видео #1. Пример работающей гидроустановки с самодельным генератором на базе трехфазного двигателя:

Видео #2. Мини-ГЭС, сконструированная по принципу водяного колеса:

https://youtube.com/watch?v=IaDzf8qWHHk

Видео #3. Станция на основе велосипедного колеса – интересный вариант решения проблемы с энергообеспечением на отдыхе вдали от цивилизации:

Как видите, построить водяную миниэлектростанцию своими руками не так уж и сложно. Но так как большинство расчетов и параметров для ее комплектующих определяется «на глазок», следует быть готовым к возможным поломкам и сопутствующим затратам.

Если вы чувствуете нехватку знаний и опыта в данной сфере, стоит довериться специалистам, которые выполнят все необходимые расчеты, посоветуют оптимальное для вашего случая оборудование и качественно произведут его установку.

Пишите, пожалуйста, комментарии в расположенном ниже блоке. Делитесь интересными сведениями и полезными рекомендациями, оставляйте тематические фото. Возможно, вы хотите рассказать, как соорудили собственными руками действующую гидроэлектростанцию на загородном участке? Будем рады прочитать ваш рассказ о процессе устройства и эксплуатации.

Похожие записи:

Как в условиях дома закоптить сало, какой метод копчения выбрать Веранда своими руками: пошаговый план строительства Как в домашних условиях сделать искусственный мрамор Как сделать руку робота для аниматроники Требования к котельной в частном доме для газа на 2020 год Облицовка фасада дома кирпичом
