Содержание
Как ухаживать за самодельным фонтаном
Домашний фонтан, как и любое другое оборудование, нуждается в регулярном и своевременном обслуживании. Базовые правила использования безнасосного фонтана таковы:
Воду в резервуарах необходимо заменять каждые три-четыре дня. Иначе она застоится и начнет плохо пахнуть.
В ходе использования днище чаши покрывается слизью. Потому ее надо регулярно промывать
Удобнее всего это делать вместе с заменой воды.
Выполняя установку фонтана, очень важно заранее оставить свободный доступ ко всем составным частям, чтобы облегчить обслуживание.
Если конструкция располагается на улице, на зимний период будет правильнее убрать ее в помещение, чтобы не навредить деталям.
Преимущества механических насосов
Закон сохранения энергии пока что никто не отменял, и поднять воду на высоту без применения энергии все же не получится. Другое дело, что энергия эта может быть механической, физической, солнечной и так далее. Помню, в детстве мы поливали огород при помощи механического поршневого насоса, установленного в обычной колонке. За лето, покачав таким образом мышцы (поливать огород надо было утром и вечером), мы успевали хорошо окрепнуть и набраться сил. Зимой, конечно, были проблемы: колонка промерзала и приходилось её «отливать» кипятком. Но плюсы были неоспоримыми: не надо было платить за электроэнергию, а быт становился частично от неё независимым. Механические насосы, безусловно, подойдут тем хозяйствам, где нет электричества. Принципы действия насосов многообразны. Познакомимся с некоторыми из них.
Поршневой насос
Это тот вид, который описан мной выше. Подъем воды происходит благодаря созданию разреженного давления над водой в трубе, которое создается благодаря поршню, поднимаемому в трубе благодаря рычагу и мускульным усилиям. Поршень должен плотно прилегать к стенкам трубы, иначе воздух будет просачиваться в трубу и создать разрежение воздуха не удастся. «Качайте» мышцы на радость своему телу. Поршни снабжены обратными клапанами, которые перекрывают воде дорогу назад. Таким образом, вода подается по трубе толчками, синхронно движению поршня вверх. Потом, правда, некоторые хозяева устанавливали двигатель, который посредством установленных дополнительно рычагов позволял качать воду, используя электроэнергию. Мне нравятся все способы подачи воды, но с этим я знакома лично.
Подача воды посредством винта Архимеда
Кто не знаком с этим гениальным изобретением великого ученого древности, чья актуальность пережила века и до самого настоящего времени! У всех дома есть мясорубка. Именно в ней используется это устройство. Винт частями черпает воду и поднимает её вверх. для движения воды необходимо обеспечить вращение оси винта. Это может быть мускульная сила человека или животных. Можно автоматизировать процесс, установив дополнительно ветряной двигатель, который и будет вращать винт. Винтовой принцип подачи воды можно осуществить не только при помощи винта и трубки, в которой он вращается, но и при помощи трубки, изогнутой в виде спирали. Тогда цилиндр не потребуется. Нижний конец трубки опущен в воду. При вращении спиральной трубы вокруг своей оси вода также передвигается снизу вверх по виткам и выливается из верхнего конца трубки.
Актуально, если у вас рядом с участком течет речка, но уровень воды в ней ниже вашего участка.
Подача воды методом гидротарана
Изобретатель этого метода — Монгольфье. Изобретение относится к 1797 году
Вот ведь как: все самое важное уже придумано до нас! Принцип действия основан на следующем опыте: текущая вода обладает кинетической энергией. Если на её пути резко установить преграду, то можем получить ощутимый гидроудар
Рядом с блокирующей перегородкой устанавливается вертикальный бак, куда будет вытесняться вода под действием гидротарана. Блокировка снимается, вода может течь дальше. бак снабжен клапанами, благодаря которым вода не может из него вытечь в обратное русло. К баку крепится шланг, по которому движется вода благодаря созданному давлению. Заслонку нет необходимости поднимать и опускать руками, процесс может быть автоматизирован. Насосы, действующие по методу гидротарана, есть в продаже. Так что нет необходимости делать его своими руками.
Подача воды аэролифтом
Автор этого изобретения — Карл Лошер немецкий горный инженер.Благодаря воздушному насосу в скважину загоняется воздух. Смешиваясь с водой, он образует пену, которая легко подается вверх по трубе. Насос снабжен ниппелем, чтобы воздух не мог просочиться обратно. Ему одна дорога: смешаться с водой и выйти с ней по другой трубке. Таким способом легче всего добывать воду из скважины. Вы можете легко сделать это устройство подачи воды своими руками, вам необходим будет только воздушный компрессор.
Ну вот, друзья, мы познакомили вас с тем, как можно добывать воду без электроэнергии. Это поршневой способ, гидротаран, винт Архимеда, аэролифт. Выберите тот способ, который подходит вашем участку и задачам — и покупайте, или сделайте оборудование для подачи воды своими руками.
Гидроудар или как сделать бесплатный насос, используя энергию воды
В этой статье мы расскажем о том, как создать насос, не требующий топлива или электричества для работы. Статья содержит описание принципа работы устройства, основные элементы конструкции, а также видео с процессом сборки базовой модели таранного насоса. Вы узнаете, как собрать его самостоятельно.
Гидравлика — наука такая же древняя, как и сама вода. Законы гидравлики действуют абсолютно для любой жидкости, и мы рассмотрим, как использовать эти законы в организации насоса или помпы с применением кинетической энергии.
Прототип насоса, основанного на действии гидроудара, был создан во Франции ещё в 17-ом веке изобретателем воздушного шара Монгольфье. Практически одновременно с ним идентичную конструкцию запатентовали изобретатели в Англии, США и Германии. В России он получил звучное народное название «гидротаран».
Гидротаранные насосы заводского изготовления
Разумеется, такие простые и надёжные устройства не могли миновать претензий на серийное производство. В настоящий момент их производят как отечественные, так и зарубежные фирмы. Однако из-за своей специфики работы (часть воды сбрасывается через клапан) они имеют довольно узкую область применения — в городском хозяйстве они практически бесполезны, зато незаменимы в отдалённых, неосвоенных районах, экопоселениях и фермерских хозяйствах.
На сегодняшний день в России только одна фирма выпускает эти экологически чистые и эффективные устройства — производственная артель «Урал». Модельный ряд представлен насосами «Качалыч» ГТ-01 (190 у. е.) и ГТ-03 (110 у. е.), а также их разновидностями.
Изготовление насоса своими руками обойдётся несколько дешевле, даже если приобретать все детали. Однако реальная экономия достигается при наличии подручных средств — в этом случае насос будет практически бесплатным, при этом его производительность может быть существенно выше за счёт более объёмного фидера и пропускной способности всей системы.
Любой прибор или устройство на основе действий естественных сил заслуживает пристального внимания и разработки. Игнорируя бесплатную энергию, данную самой природой, мы рискуем внезапно остаться беспомощными в отсутствие бензина и электричества. Перевод подсобного хозяйства на альтернативные источники энергии — залог спокойствия и гармонии с окружающей средой.
Руководство по использованию вакуумного насоса
Руководство по использованию вакуумного насоса
Порядок применения вакуумного насоса будет рассмотрен на примере откачки воды из аквариума. В целом же особенности использования такого оборудования остаются практически одинаковыми для большинства ситуаций.
Подготовьте необходимые приспособления. Вам понадобится:
Вставьте в отверстие тройника сопло. Его вы можете предварительно сделать из трубки подходящего размера. Далее вам нужно навинтить штуцер на кран с предварительно созданной резьбой, а затем натянуть отрезок шланга. Не рекомендуется использовать шланг длиной больше 100 мм.
Цены на популярные компрессоры
После этого вам нужно вставить ядро насоса во второй конец шланга. С противоположной же стороны насосного ядра выполните подключение короткого шланга для отведения жидкости в канализацию.
Подключите шланг к основному отводу пластикового тройника, а затем запустите подсоединенный шланг в емкость с водой.
При этом к концу шланга необходимо присоединить аквариумный сифон для предотвращения затягивания земли в вакуумный агрегат.
В результате система будет работать в следующем порядке:
- вы открываете кран;
- в систему поступает вода;
- в шланге создается разрежение;
- вода откачивается из аквариума.
После того как необходимое количество жидкости будет откачано, вам останется перекрыть поступление жидкости при помощи крана и достать сифон из емкости.
Теперь вы имеете представление о порядке самостоятельного изготовления различных моделей вакуумных насосов. Полученная информация позволит вам сделать насос собственными силами и сэкономить достаточно существенную сумму на покупке готового устройства заводского изготовления.
Для вакуума нашлось применение не только в промышленности, но и в бытовых условиях. Почти все используют обычный насос для подкачки колес автомобиля или другого транспорта, но вакуумный пока не так часто используется, многие считают его особенным и применимым только в промышленных масштабах. Так как для использования в быту устройство является дорогостоящим, то многие хотят сделать самодельный вакуумный насос.
Вариант #6 – деталь от стиральной машинки
Привычка покупать новые вещи, когда есть старые аналоги, очень разорительна. Соглашусь, что старая стиральная машинка уже не способна конкурировать с новыми моделями, но её насос ещё может послужить вам на славу. Например, с его помощью можно откачать воду из дренажного колодца.
Стиральная машинка давно отслужила своё. Её попросту вытеснили новые модели с новыми возможностями. Но её сердце – насос ещё способен послужить владельцу
Для двигателя такого насоса нужна сеть в 220В. Но лучше для его питания применить разделительный трансформатор с надежной изоляцией входной и выходной обмотки. Не забываем и про качественное заземление сердечника или металлического корпуса самого трансформатора. Соизмеряем мощность трансформатора и двигателя.
Мы используем центробежный тип насоса, поэтому ставим клапан на конце шланга, опущенного в воду, а систему заполняем водой. Обратный клапан, который в разобранном виде представлен на фото, тоже можно снять со стиральной машинки. А голубая притертая пробочка просто идеально подошла, чтобы лишнее отверстие тоже оказалось закрытым. Наверняка в ваших запасах найдется нечто подобное.
Буквально из мусора, как оказалось, можно собрать вполне функциональную вещь, которая не просто работает, а делает свою работу хорошо и быстро
Получившийся самодельный насос очень хорошо работает, откачивая с глубины примерно в 2 метра воду с приличной скоростью
Важно его вовремя отключать, чтобы воздух не попал в систему, и не пришлось её опять заполнять водой
Особенности скважины без насосного оборудования
Важность защиты источника водозабора и устройство оголовка
На собственном участке земли, в первую очередь надо позаботиться об обеспечении его водой для полива, питья и других нужд. Для этого достаточно, чтобы была сооружена скважина, и из неё всегда можно будет добывать требуемое количество необходимой влаги в любое время года. Но для подъёма жидкости, как известно, нужен насос, который работает от электричества. А что делать, если участок находится далеко от цивилизации, и на нем нет электроэнергии? В таком случае можно обойтись и без насоса, воспользовавшись другими способами. Об этих способах сейчас и пойдет разговор.
Фидер и гидроклапан
Эти два элемента — основные в конструкции, которую планируется создать своими руками. От их размеров и устройства зависит вся работа агрегата.
Фидер
Представляет собой закрытый канал, соединяющий точку водозабора и точку гидроудара. В идеале это длинная ровная труба, расположенная под уклоном. Вода, находящаяся в трубе, и есть тот самый поршень, который создаёт избыточное давление — причину гидроудара. Поэтому чем больше сечение, тем мощнее будет таран. Диаметр трубы фидера должен лежать в разумных пределах — от 50 до 150 мм. Эта величина должна соотноситься с диаметром остальных каналов системы и требуемой высотой подачи.
В заборной части фидера рекомендуем установить раструб для лучшего улавливания воды.
Оптимальные соотношения диаметров гидротаранного насоса
| Фидер, мм | Система, мм |
| 50 | 16 |
| 100 | 32 |
| 150 | 32–50 |
В последнем случае при длине фидера 10 м и перепаде в 1,5 м вода будет подаваться на высоту в 10 м со скоростью около 1500 л/час.
Гидроклапан
Заводская модель этого устройства может оказаться дорога за счёт материала, прокладок и пружины, выставленной на определённое давление. В нашем случае, когда мы используем бесплатную энергию, которую просто нет смысла экономить или учитывать, достаточно самого факта блокировки потока воды. Для этого вполне подойдёт гидроклапан собственного изготовления.
Насос с самодельным гидроклапаном — видео установки с комментариями
Идеальное место установки такого насоса — пороги реки с их значительными перепадами или ручьи.
Принцип действия гидротарана:
Ниже на рисунке изображена принципиальная схема гидротарана.
- 1. Питающая труба
- 2. Отбойный клапан
- 3. Напорный клапан
- 4. Воздушный колпак
- 5. Напорный трубопровод
- 6. Устройство забора воды
Питающая труба (1) имеет относительно большую длину. Высота уровня воды в месте её забора и в месте установки отбойного клапана должна быть не менее 0,5 м (от перепада напрямую зависит производительность и высота напора).
Гидравлический таран работает следующим образом. При открытом отбойном клапане (2) вода, двигаясь по питающей трубе (1), сливается наружу. При достижении определенной скорости потока, вода подхватывает отбойный клапан (2) и ускоренно перемещает его верх. Клапан (2) резко перекрывает поток воды. Передние слои воды, упираясь в клапан (2), останавливаются, в то время как остальные слои столба воды в питающей трубе (1) по инерции продолжают движение. Вследствие этого, происходит резкое повышение давления в зоне отбойного клапана (2), и весь столб воды в трубе (1) останавливается. Процесс повышения давления в трубе (1) сопровождается упругим сжатием воды. После остановки воды в трубе (1) возникает обратная, отраженная волна давления в сторону устройства забора воды (6), приводящая к понижению давления у отбойного клапана (2), вплоть до разряжения. Отбойный клапан (2) открывается, и процесс повторяется снова. В моменты повышения давления в области отбойного клапана (2) вода через напорный клапан (3) поступает в полость воздушного колпака (4) или, иначе, пневмогидроаккумулятора. Далее вода, практически без пульсации, по напорному трубопроводу (5) поступает к месту назначения.
Описанное явление, когда разогнанный массивный столб воды в длинной питающей трубе (1) ударяет по внезапно закрытому отбойному клапану (2), называют гидравлическим ударом.
Примерка и пайка элементов насоса
Перед тем как приступить к сборке конструкции, стоит примерить детали, рассчитав необходимую длину труб
Если обратить внимание на фотопример ниже, то расположение деталей будет следующим (слева направо):
- обратный клапан, направленный вниз, отрезок трубы, колено, перемычка;
- врезка трубы, через которую будет подаваться вода, обратный клапан направлен вверх;
- правый отвод, через который вода будет поступать из ёмкости, реки или озера.
Особой сложностью конструкция не отличается, однако следует принять во внимание, что приведённые размеры позволят лишь умыться, хотя и при таком диаметре труб насос способен поднять воду на 2-3 м. Для полива можно использовать трубы диаметром 40 или даже 50 мм
Материалы
что бы создать гидроаккумулятор своими руками нам понадобится ряд инструментов и материалов, изложенных в списке ниже:
- Сосуд состоящий из пищевых материалов, его объем должен быть не менее 30 литров, в противном случае эффективность гидроаккумулятора будет низкой, и он не сможет выполнять возложенные на него функции;
- Клочок резины, для создания уплотнителей и прокладок;
- Шайбы и гайки для крепления элементов;
- Манометр;
- Силиконовый герметик пищевой;
- Специальный тройник и четвертник для подключения к трубопроводу;
- Водопроводные краны;
- Ниппель для закачки воздуха;
- Датчик контроля давления;
- Дрель;
Вариант #5 – нагнетатель из пластиковой бутылки
Если вода находится в бочке или другой ёмкости, то использовать в этом случае шланг для полива представляется проблематичным. На самом деле всё не так уж сложно. Можно буквально из подручных материалов сконструировать самодельный насос для откачки воды, который будет работать по принципу компенсации уровня жидкости в сообщающихся сосудах.
Нагнетание воды происходит в результате нескольких поступательных движений. Клапан, который размещается под крышкой, не позволяет воде вернуться в бочку, что вынуждает при увеличении её объёма, вытекать наружу. Несерьёзное, на первый взгляд, сооружение является основательным подспорьем в дачной работе.
Для ручного насоса необходимо:
- пластиковая бутылка, в крышке которой обязательно должна быть прокладка-мембрана из пластика;
- шланг, подходящий по длине;
- стандартная трубка, диаметр которой соответствует размеру горлышка бутылки.
Как именно можно собрать такой насос и как он будет функционировать, смотрите на видео, где всё подробно разъяснено.
Вариант #7 – Архимед и Африка
Все прекрасно помнят историю про винт, изобретенный Архимедом. С его помощью осуществлялось водоснабжение ещё в древних Сиракузах, не знавших электричества. Очень остроумный вариант применения Архимедова винта придумали в Африке. Насос-карусель служит одновременно и развлечением для местной детворы, и вполне функциональным сооружением, обеспечивающим водой небольшое поселение. Если у вас есть дети, а у них – друзья, которые любят кататься на карусели, возьмите этот опыт себе на вооружение.
1– детская карусель, 2- насос, 3- пласт водоносный, 4- резервуар с водой, 5-колонка с водой, 6- возвращающая воду труба на случай переполнения резервуара
Как видите, возможностей для водоснабжения великое множество. И электричество в этом вопросе может вообще не участвовать. Оказалось, некоторые насосы для воды своими руками может сделать даже школьник
Важно, чтобы было желание, светлая голова и умелые руки. А идеи мы вам подкинем
Особенности водяных насосов без питания
Никогда не знаешь, где нам пригодятся знания по школьным предметам. Особенно по физике. Об этом устройстве, который построен на знаниях физике, и пойдет речь. Данный насос является исключительно следствием развития как человеческого прогресса, так и нестандартного мышления. Для работы ему не требуется ни электричество, ни топливо, даже не нужно что-то дополнительно делать. Но насос способен давать хорошее давление и поднимать высокие столбы воды, что многие, не разобравшись, называют обманом. А это далеко не так.
Изготовление водяного насоса
На первый взгляд, такой агрегат не вызывает доверия, ведь в нашем понимании насосы несколько больше и вообще другие. Но на самом деле, абсолютно все узлы данного агрегата являются работающими, причем не от какого – то топлива, а от обычных законов физики, что проходят в 8 классе. Дело тут в разнице давления, создаваемого внутри такого насоса. Клапана настроены таким образом, что при определенном давлении один открывается, другой закрывается. Это очень похоже на старый добрый насос ручной типа гармошки, где при давлении на действующий клапан, выходил воздух, а при его отдавании, на свободное место поступала вода.
Штанговый (или штоковый) насос
Это, можно сказать, аналог поршневого насоса. Внешне вы их и не отличите. Я как-то совершил такую же ошибку в разговоре с местным жителем одной из деревень. Но тот меня поправил и объяснил в чем их отличия.

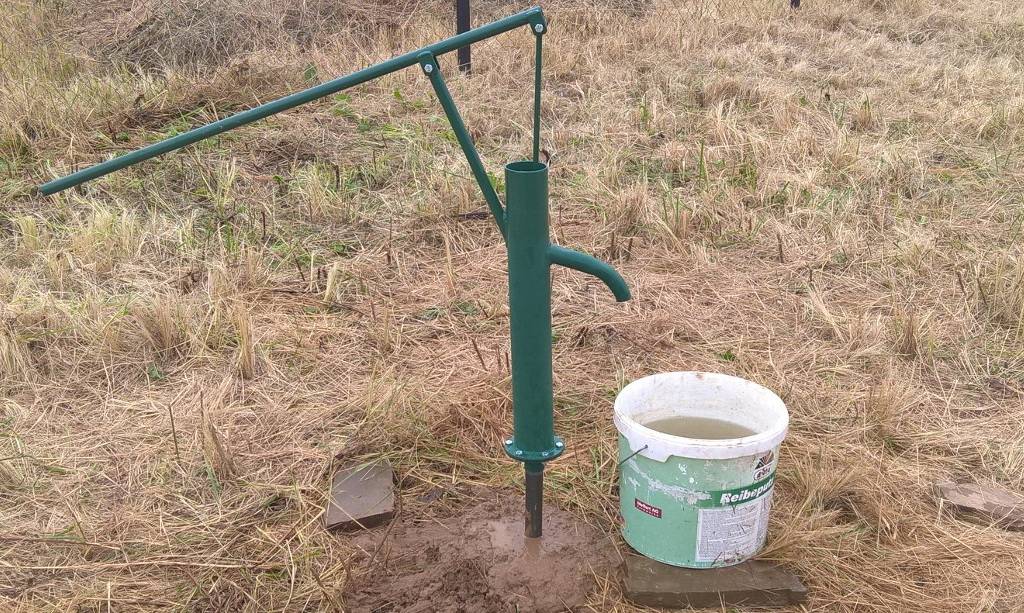

Штоковый насос в одной из деревень.
Стоимость такого насоса будет чуть выше. Меньше 10 000 рублей думаю, вы экземпляров не найдете.
Дело в том, что такой насос используется для скважин и колодцев, глубина которых больше 10 метров. То есть, придется доплачивать не за сам механизм, а за большую длину трубы, чтобы добраться до водяного забора.
Схема штангового насоса.
Вода здесь не сразу вытекает через выходной патрубок. Сначала она заполняет все пространство трубы, которая находится следом за рабочим механизмом (поршнем).
Кстати, этот принцип используется и на нефтяных скважинах.
Добыча воды гидротаранным способом
Это еще один нестандартный способ добычи воды без насоса: в данном случае применяется гидравлический таран — устройство, предназначенное для механического подъёма жидкости из любого колодца, даже артезианского.
Работает такое приспособление на энергии, получаемой из потока воды. За счет поднятия воды на большую высоту и опускания её вниз, жидкость выталкивается наверх. Состоит такая конструкция из следующих компонентов:
За счет открытия и закрытия клапанов в определенной последовательнос ти и происходит циркуляция жидкости. Она разгоняется по питающей трубе и создается гидроудар, вымещающий жидкость наружу, в отводящую трубу. Такое устройство сложно сделать самостоятельно, но его легко приобрести. И это будет самым верным решением для участков, на которых отсутствует электричество.

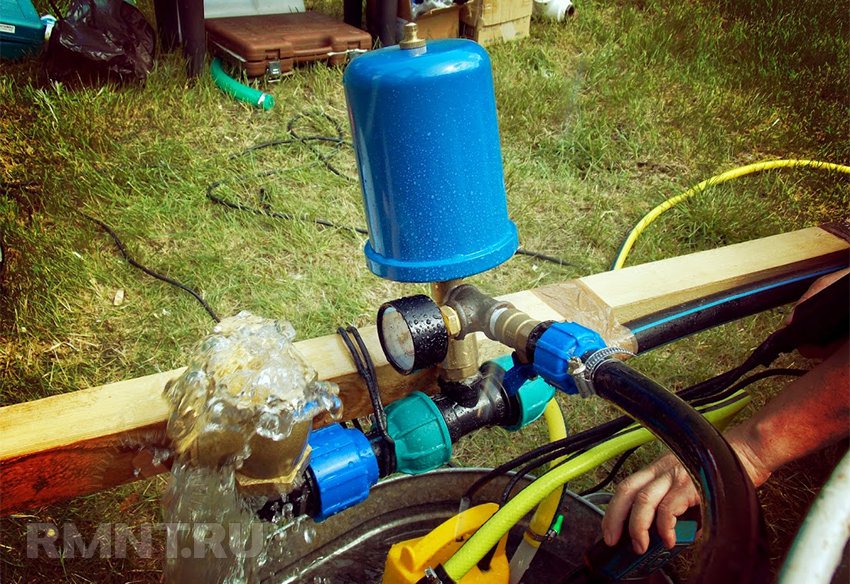

Изготовление водяного насоса
На первый взгляд, такой агрегат не вызывает доверия, ведь в нашем понимании насосы несколько больше и вообще другие. Но на самом деле, абсолютно все узлы данного агрегата являются работающими, причем не от какого – то топлива, а от обычных законов физики, что проходят в 8 классе. Дело тут в разнице давления, создаваемого внутри такого насоса. Клапана настроены таким образом, что при определенном давлении один открывается, другой закрывается. Это очень похоже на старый добрый насос ручной типа гармошки, где при давлении на действующий клапан, выходил воздух, а при его отдавании, на свободное место поступала вода.

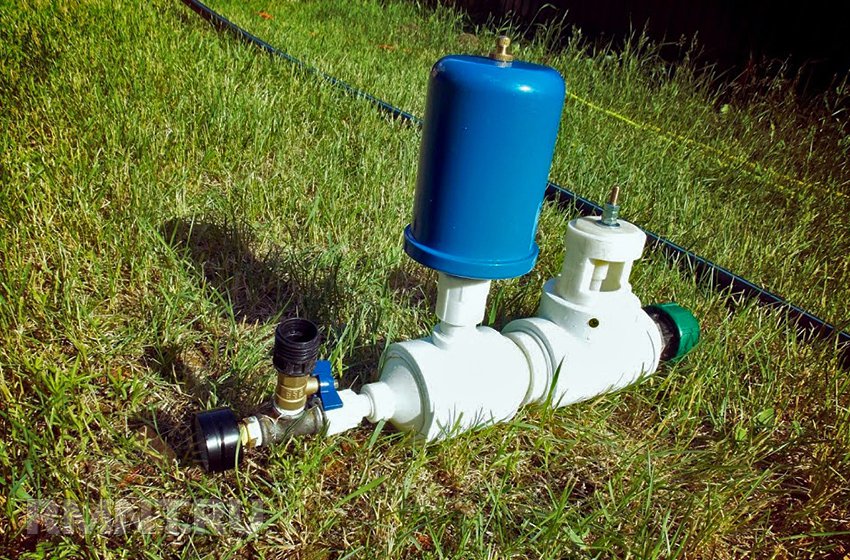

Самое широкое в этой конструкции – буфер или ресивер, который необходим для выравнивания и накопления давления. По бокам расположены входные выпуски. Но стоит ли смотреть на другую сторону? Нет, они примерно одинаковые. Только с тем условием, что правый клапан является приточкой воды, а левый – выпускным.
Получается, поток воды подается на правый клапан. К слову, можно вместо клапанов использовать и обычные шаровые краны. После этого, вода идет на тройник. Тройник же разделяет потоки: один поток уходит на верх к клапану, при определенном давлении который закрывается, прямой же поток идет на тот клапан, который открывается при достижении необходимого давления. После этого идёт еще один тройник, но уже на ресивер, а после этого – на выход. Так же, желательно использовать манометр, который покажет давление в зависимости от места установки. Обычно ставят один манометр на приточку, но так же можно поставить и на отдающий клапан.
В общем, уяснили, что вода подается на шаровый кран справа. Далее идет на тройник. Тройник, разделяет потоки. Вверх подает к клапану, который закрывается при достаточном давлении. А прямой поток подается на клапан, который открывается при достижении нужного давления.
Затем, идет опять тройник на ресивер и уже на выход. А, ещё манометр, но его может и не быть, не столь важен.
Самодельные вариант без питания вполне можно изготовить своими руками. Если учитывать все наши рекомендации. В таком случае не обойтись без бензина.
Основные этапы работ
Для данной самоделки потребуются два обратных клапана с резьбой ½ дюйма (но можно взять клапаны и с другой резьбой — под конкретный диаметр труб).
Затем нужно будет нарезать пластиковые трубы на куски подходящей длины и нарезать по краям резьбу, чтобы можно было «посадить» обратные клапаны.
В принципе, можно использовать уже готовые переходники для пластиковых труб. Но если есть токарный станок, дешевле будет нарезать резьбу (с помощью лерки не получится нарезать ровно, поскольку пластик мягкий).
На следующем этапе работ собираем всю конструкцию целиком. Помимо отрезков пластиковой трубы, потребуется также два тройника и один уголок
Обратите внимание, что обратный клапан на центральной трубе устанавливается стрелкой вверх, а второй — стрелкой вниз
Вывод
Добыча воды на собственном участке — очень ёмкое и щепетильное дело. Но оно полностью того стоит. Преодолев все сложности, вы получите в своё распоряжение постоянный, бесплатный и чистый источник столь необходимой человеку влаги.
Основные работы заключаются в выборе водоносного горизонта, бурении к нему . Среди оборудования самым важным является глубинный насос. Различные модели имеют свои совокупности отрицательных и положительных качеств, поэтому следует внимательно изучить технические характеристики вашей шахты и возможности аппаратов, прежде чем принимать окончательный выбор.
Своевременная профилактика скважины значительно продлит её функционирование и обезопасит вас от употребления некачественной воды.
Видео в этой статье ознакомит вас с дополнительными материалами. Будьте внимательны на всех этапах обустройства скважины, и награда не заставит себя долго ждать!
