Принцип работы и устройство гранулятора

Гранулятор для комбикорма Аппарат выполняет измельчение, смешивание компонентов комбикорма, взятых в определённых пропорциях, последующее прессование полученной массы в цилиндрические гранулы (пеллеты).

Простейший гранулятор состоит из 4 основных узлов:

Гранулирующий узел. Находится в верхней части устройства. В него входит матрица с отверстиями (именно через них производится выдавливание измельчённой массы).
Подшипниковый узел. Находится под гранулирующим узлом. Состоит из радиальных и роликового упорного подшипников, надетых на вал.
Корпус с маховиком, поддерживающим медленное вращение ведущего вала.
Электродвигатель.

Матрица может быть двух видов, от этого зависит принцип образования гранул:

Цилиндрическая. Представляет собой цилиндрический барабан с отверстиями. Внутри матрицы вращаются роллеры, которые прокручивают поступившую массу комбикорма и заставляют её проходить через отверстия матрицы. На выходе цилиндрические гранулы срезаются ножами.
Плоская. Изготавливается в виде жёсткого диска с круглыми отверстиями, через которые также продавливается корм. Диск надёжно фиксируется к вращающемуся валу. Гранулятор с плоской матрицей способен перерабатывать более твёрдое сырьё.

Устройство работает от электродвигателя или от ручной рукоятки.

Гранулятор для комбикорма

Электродвигатель через маховик с клиноременной передачей передаёт вращение валу и установленным на нём гранулирующим и подшипниковым узлам.

Гранулирующий узел – основной элемент, осуществляет:

размельчение, перетирание компонентов комбикорма в муку;
прессование полученной однородной массы;
выдавливание гранул.

Размеры гранул определяется конструктивными особенностями устройства:

диаметр – величиной отверстий в матрице;
длина – расстоянием между лопастью и матрицей.

Обязательно почитайте:

Как сделать перосъемную машину своими руками: эконом-вариант из стиральной машины

Для получения гранул перед прессованием компоненты комбикорма пропаривают, а после выхода горячие гранулы охлаждают. Можно выбрать другой вариант: смешать комбикорм с жидкими продуктами, например гидролом или мелассой.

Гранулятор с самодельной матрицей

Если вы решились изготовить и матрицу, и гранулятор своими руками, чертежи и рекомендации, приведенные ниже, помогут вам справиться с этой задачей.

Изготовление матрицы

В домашних условиях проще сделать плоскую матрицу. Для этого понадобится приобрести диск-заготовку или вырезать ее из металла толщиной более 2 см. Диаметр зависит от того, на какую производительность вы рассчитываете. Гранулятор с матрицей диаметром 50 см способен перерабатывать до 300 кг топлива или кормов в час. Но учитывайте, что для такого устройства требуется мощный двигатель – не менее 25 кВт.

Точно по центру заготовки высверливают отверстие с пазом для фиксации матрицы на вращающем вале. На диске в несколько рядов с помощью специальной фрезы проделывают отверстия для прессования пеллет, оптимальный диаметр для них – 8-10 мм. Они обязательно должны быть конусообразной, сужающейся к низу, формы.

Прессовочные отверстия плоской матрицы

Подбор роликов для катков

Также, чтобы сделать гранулятор эффективным, следует позаботиться о мощных зубчатых роликах. Их ширина должна равняться рабочей поверхности матричного диска. Подходящие ролики насаживают на вертикальный вал через подшипники и прижимают к матрице, затягивая сверху гайку большого диаметра.

Цилиндрический корпус

Корпусом для устройства служит обрезок трубы соответствующего матрице диаметра или листовой металл, сваренный так, чтобы получился цилиндр. Для удобства технического обслуживания его рекомендуется сделать разборным, с болтовыми креплениями по бокам. В нижней части располагается редуктор и квадратное окно для выхода пеллет, а в верхней – матрица с катками и отверстие для закладки сырья.

Корпус в разрезе

Матрица должна свободно входить в корпус, но зазор между ней и стенками делают минимальным. Для надежного соединения двух частей цилиндра по бокам к нему приваривают ушки, внутрь которых вкручиваются болты. В завершение гранулятор закрепляют на станине и подключают к двигателю. Готовую конструкцию проверяют и, убедившись, что все функционирует, окрашивают корпус краской по металлу. Изготовление самодельного устройства окончено.

Сделав гранулятор для пеллет своими руками, вы решите проблему утилизации ненужных древесных отходов и последующего компактного хранения топлива для камина, бани или отопительного котла. Кроме того, такой механизм значительно облегчит жизнь фермерам, упростив переработку кормов для животных. Делать ли гранулятор самостоятельно «от и до» или собрать его из готовых деталей – решать вам, но перед началом работ стоит трезво оценить свои силы и составить чертеж будущего устройства. Желаем удачи!

Гранулированный комбикорм считается более питательным и лучше других типов кормов усваивается организмом животного. Создать уникальную композицию помогает гранулятор для комбикорма. С его помощью можно перерабатывать не только зерновые культуры, но и получать гранулы из травы.

Собрать аппарат в соответствии с необходимой производительностью и габаритами можно своими руками из подручных материалов или приобретенных запасных частей. Но в каждом отдельном случае нужно определить, какой тип корма потребляют животные и его объем, после чего выбирать подходящую конструкцию.

Это устройство применяют для изготовления гранул из соломы, применяемых в качестве подсыпки животным, гранулированного комбикорма из зерна для 1-2 животных и его запаса на зиму. В течение часа при помощи шнекового гранулятора можно сделать около 200 кг комбикорма. Причем выход конечной продукции зависит от размеров и мощности оборудования.

Бытовой гранулятор комбикорма состоит из следующих элементов

Корпус клиноременной передачи (основание).
Привод матрицы гранулятора.
Ролики гранулятора.
Загрузочный бункер.
Электродвигатель АИР 100L8.
Подвижная пластина крепления электродвигателя.
Устройство натяжения ремней.
Клиноременная передача.

Корпус.
Вал.
Лопатка.
Матрица.
Шайба.
Винт с внутренним шестигранником DIN 4762 — М8 х 20.
Шайба пружинная стопорная DIN 128 — А8.
Шпонка призматическая DIN 6885 — А8 х 7 х 22.
Гайка DIN 44232 — М8.
Винт с внутренним шестигранником DIN 912 — М8х1 х 30.
Подшипник радиально упорный однорядный DIN 625 — 6307 с защитными шайбами или 66307 по ГОСТ 831-75 (35 х 80 х 21).
Шайба стопорная DIN 6731 — 32.
Гайка специальная DIN 1804 – М32х1,5.
Шпонка призматическая DIN 6885 — А8 х 7 х 50.

В дополнение, посмотрим видеоматериал из двух частей, где показан порядок сборки бытового гранулятора комбикорма с плоской матрицей.

Через верхнюю часть гранулятора подается сырье, которое движется внутри корпуса, продавливается шнекером сквозь отверстия матрицы и выходит в форме гранул.

Гранулятор комбикорма: схема

высокая производительность;
простота конструкции.

Конструкцию можно собрать своими руками и производить не только гранулы комбикорма, но и также древесины.

В пресс могут попадать галька и камешки, чтобы этого не допустить, нужно поставить сито на этапе загрузки.

Для изготовления понадобятся сварочный аппарат, болгарка, сверлильный и токарный станки. Дрель применять не рекомендуется, так как отверстия получаются кривыми.

мотор;
редуктор;
подшипники — 2 шт. под диаметр посадочного отверстия;
металлическая болванка под матрицу;
прут металлический 10 мм;
трубы для корпуса.

Первым делом определяют размеры устройства, диаметр шнека и тип матрицы.

Шнековый гранулятор: схема

В каждом единичном случае параметры могут варьироваться в зависимости от характеристик заготовленного материала. Используются шариковые и конусные роликовые подшипники (снятие нагрузки во время работы).

Это важный элемент и к его качеству предъявляются повышенные требования, от которых зависит производительность устройства.

Шнек своими руками

1. Выбор вала.
2. Проточка посадочных отверстий под подшипники.
3. Накатка и обварка прута.
4. Обработка болгаркой.

Если шаг больше, то давление на матрицу меньше, но выше производительность. И, наоборот, чем меньше шаг, тем ниже производительность и выше давление.

Шнек для гранулятора: чертеж

Большое влияние на производительность пресса оказывает живое сечение матрицы: чем оно меньше, тем ниже КПД. Поэтому малые отверстия расширяют для облегчения входа сырья и шлифуют. Существует взаимосвязь между длиной отверстий и длиной гранул, при которой получается требуемая прочность готового продукта. Для получения гранул большего диаметра толщина матрицы должна быть выше.

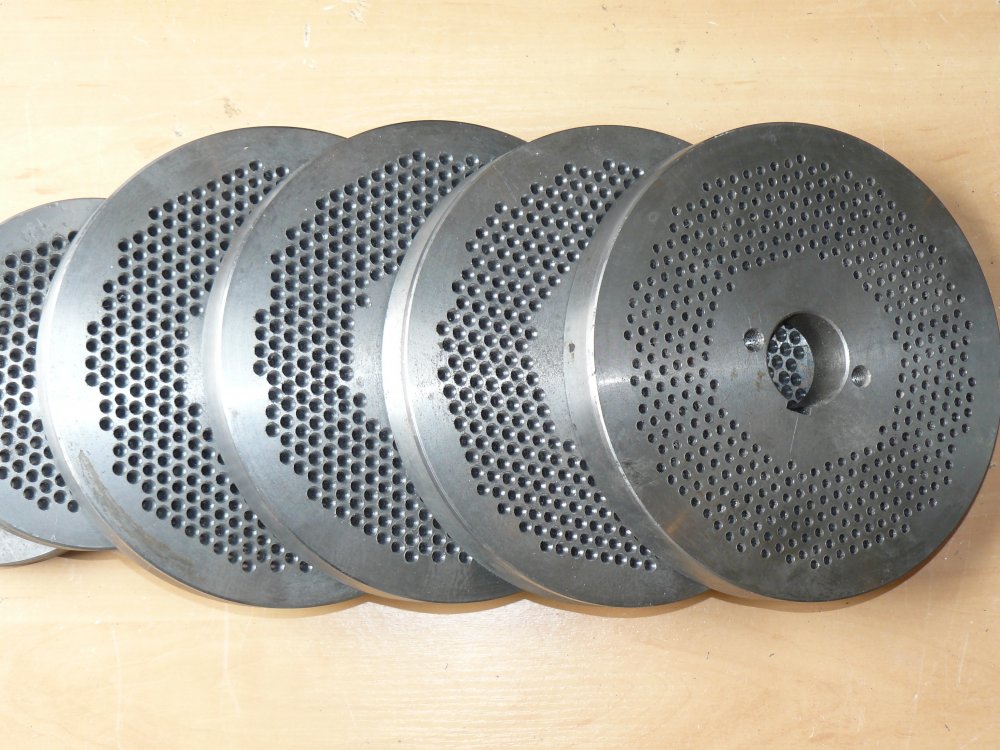

Матрицы для гранулятора

Для изготовления матрицы используют болванку из стали 45 или нержавейки с высокой износоустойчивостью. Матрица небольшого размера, выполненная из железа, прослужит от 3 до 5 лет.

Фильеры матрицы размечают на токарном станке либо накладывают бумажную разметку, кернят и высверливают сквозные отверстия на станке, а сверху конусной фрезой (16-17 градусов) на глубину 5 мм, шлифуют.

Таблица: Зависимость толщины матрицы от диаметра отверстий:

http://chertegnik.ru/oborudovanie/526-granulyator-kombikorma-bytovoy-svoimi-rukami-chertezhi.htmlhttp://gidfermer.com/pticy/kury/granulyator-dlya-kombikorma-svoimi-rukami.htmlhttp://po-lune.ru/samodelnyj-granuljator-kombikorma-chertezhi/

Советы профессионалов

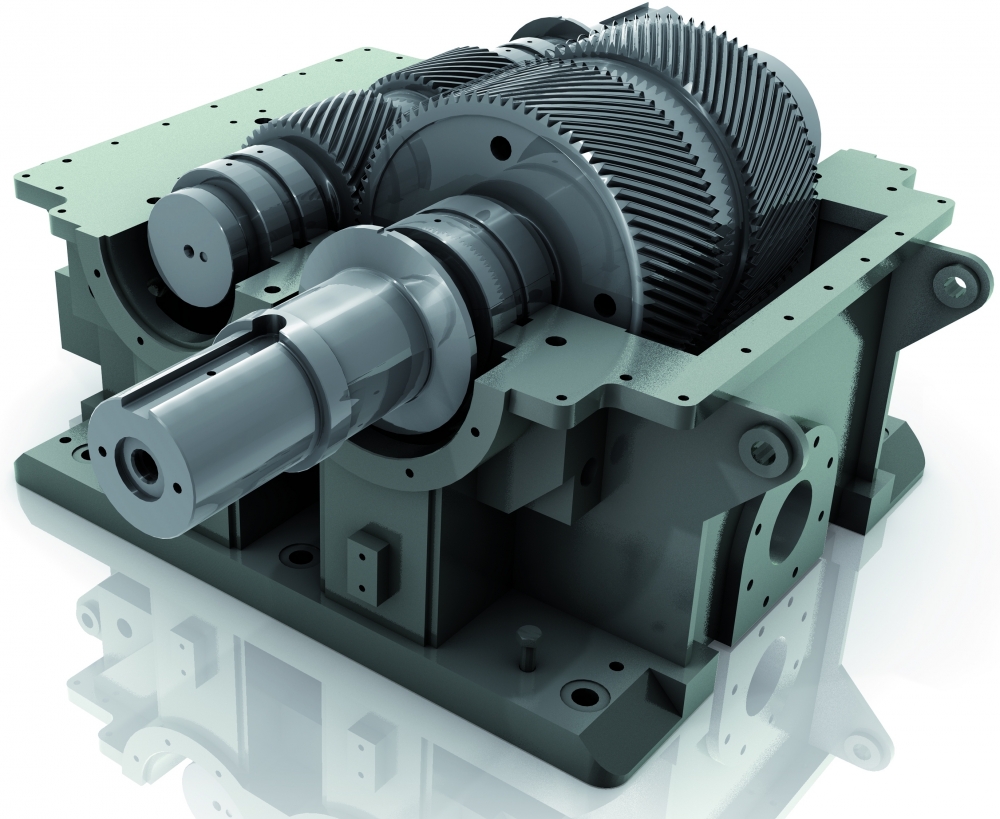

Изготовление редуктора

Чтобы сделать гранулятор, можно применять самодельный редуктор. Один из распространенных вариантов изготовления: задний мост от тяжелых мотоциклов Урал или Днепр. Придаточное соотношение данного элемента равно 4,62, он компактный, поэтому его возможно разместить вертикально.

Присоединить двигатель к редуктору можно с помощью кардана или упругой муфты с тех же мотоциклов. Ведущая шестерня имеет шлицевой хвостовик, на который можно насадить карданчик или упругую муфту.

Сборка гранулятора: варианты своими руками

Обладая специализированными знаниями и навыками, можно собрать гранулятор самостоятельно.

Бытовой гранулятор комбикорма своими руками, чертежи

От способа продавливания корма зависит конструкция аппарата:

1-й вариант – с помощью специальных роликов;
2-й вариант – посредством шнека.

Ролики могут быть:

При неподвижных роликах продавливание измельчённой массы осуществляется за счёт вращения самой матрицы, которая управляется зубчатой передачей с пересекающимися осями. Движение передаётся по цепочке: ведущий вал – зубчатая шестерня – зубчатый венец – матрица.

Этапы работ при самостоятельном изготовлении гранулятора с неподвижными роликами:

Найти редуктор заднего моста от автомобилей отечественного производства, типа «ВАЗ» и «Москвич». Он будет использоваться в качестве роликов.
Изготовить корпус из металлического листа или трубы нужного диаметра

Внимание уделяют размерам – расстояние между стенкой и матрицей должно быть минимальное (несколько миллиметров), но обеспечивать её свободное вращение.
Соединить матрицу с зубчатой передачей с пересекающимися осями (матрица и венец находятся на передаточном валу, шестерня на перпендикулярном к нему ведущем валу). Зубчатую передачу собирают из автомобильных частей

Матрица устанавливается перпендикулярно роликам, её диаметр должен совпадать с шириной роликов.
Выполнить крепление роликов к корпусу. Настройка зазора между ними и матрицей осуществляется при помощи специальных болтов.
Подсоединить с помощью муфты и подшипников редуктор к цилиндру (корпусу).
В нижней части корпуса сделать квадратное отверстие, к которому присоединить специальную ёмкость для сбора гранул.
Если корпус собирается из двух частей, приварить ушки. С помощью болтов через ушки скрепить части друг с другом.
Электродвигатель можно взять из старой бытовой техники: пылесоса, стиральной машинки. Подойдут двигатели мощностью 3-4 кВт.

Если нет возможности сделать зубчатую передачу для соединения матрицы и электродвигателя, можно воспользоваться ремнём, двигающимся на шкивах.

Этот вариант имеет своё достоинство – при заклинивании матрицы ремень начнёт пробуксовывать. Ременную передачу можно взять со старых отечественных швейных машин.

Надёжность и производительность всей конструкции зависит от качества входящих узлов.

Переделка мясорубки в гранулятор

Изготовить аппарат на основе мясорубки несложно, следует:

Прикрепить маховик к шнеку, он позволит обрабатывать твёрдые части комбикорма.
Поменять местами сеточку (матрицу) и нож.

Гранулирующее устройство из мясорубки имеет несколько недостатков:

не перерабатывает корма высокой твёрдости;
не формирует гранулы, а только крошит комбикорм.

Подобный аппарат может работать от электрического двигателя или от ручной рукоятки.

Аппарат с самодельной матрицей

Опытные мастера могут собрать аппарат из самодельной матрицы. Наиболее доступная в изготовлении плоская деталь.

Порядок сборки:

Приобрести заготовку (металлический диск) толщиной не менее 20 мм.
Вымерить размер сечения ведущего вала.
Просверлить отверстие такого же диаметра, как сечение вала, в центре диска, вырезать паз для жёсткой посадки на валу.
Используя специальную фрезу, вырезать достаточное количество (зависит от размеров матрицы) конусообразных отверстий диаметром не более 8-10 мм.

Стенки отверстий в матрице обязательно должны иметь конусность, это обеспечивает прессование и выведение пеллет. Диаметр матрицы определяет производительность аппарата.

Но чем больше её габариты, тем мощнее потребуется электродвигатель. Например, гранулятор с матрицей диаметром 0,5 м способен выдавать около 300 кг гранул за час, но для его работы потребуется двигатель на 25кВт.

При самостоятельной сборке необходимо обратить внимание на два момента:

ширина роликов должна соответствовать диаметру матрицы;
вал с роликами должен располагаться перпендикулярно к рабочей поверхности матрицы.

Шнековый пресс

Через специальное загрузочное устройство сырьё попадает в шнековый пресс и перемещается вдоль корпуса, при этом она:

сжимается;
пластифицируется;
гомогенизируется.

Шнековый пресс позволяет значительно оптимизировать производство:

повышает производительность и качество механической переработки комбикорма;
облегчает грануляцию пластичных материалов, например торфов;
осуществляет брикетирование мелкофракционных и сыпучих веществ.

В комплексной перерабатывающей линии шнековый пресс нагнетает измельчённую массу, а матрица выполняет формирующие функции.

Как определиться с размерами гранулятора

То, каких размеров гранулятор вам необходим, зависит от количества содержащихся животных. Если диаметр используемой матрица и ширина корпуса не превышают 35 см, то производительность гранулятора будет минимальной и подойдет такой аппарат лишь для небольшого домашнего хозяйства.

Если же вы содержите свою ферму или просто количество животных питающихся кормами у вас значительное, стоит подбирать диск для изготовления матрицы размером не менее чем в 50 см по диаметру. Соответственно корпус гранулятора должен изготавливаться по таким же замерам – иметь ширину не менее 50 см, но при этом зазор между его стенами и установленной в корпусе матрицей должен быть минимальным.

Производительность гранулятора должна зависеть от количества животных на ферме

Если размер матрицы превышает 50 см, производительность такого гранулятора будет значительно выше – за один час выход готовых гранул из него составит не менее 300 кг. Такая высокая производительность позволит быстро готовить корма для большого хозяйства, а также в короткие сроки подготовить значительные питательные запасы для животных на холодное время года.

Готовый гранулятор при желании можно покрасить. Но прокрашивать его можно только с внешней стороны, не затрагивая внутренние детали. Для покраски лучшим выбором станет краска в баллончиках. Запускать гранулятор можно лишь тогда, когда вы полностью убедитесь в том, что краска полностью высохла. Внутреннюю часть аппарата не рекомендуется прокрашивать. Так как во время работы краска будет счесываться засыпаемым и обрабатываемым в агрегате сырьем, а затем попадать в гранулы. Это может спровоцировать отравление животных, питающихся данным кормом.

Самодельный гранулятор окрашен зеленой краской

Чтобы не запутаться во время изготовления гранулятора и не перепутать местами те или иные его составляющие, рекомендуется заранее подготовить чертежи, в соответствии с которыми будет происходить сборка аппарата. Это поможет значительно сэкономить время сборки и не запутаться

Важно проверить чертежи на правильность, и заранее перед началом сборки приготовить все потребующиеся детали конструкции

С плоской матрицей

Элементы

Главными элементами являются:

цилиндр;
матрица;
кожух;
ролики;
защитная крышка.

Корпус должен состоять из двух составляющих частей: внешней и внутренней. При этом диаметр должен выбираться такой, чтобы матрица в верхней части конструкции могла свободно вращаться. Всегда должен оставаться небольшой зазор между внутренним и внешним корпусами.

Необходимые материалы

Изготовление гранулятора для комбикорма не требует дорогостоящих материалов и запчастей.

Для изготовления самодельного гранулятора понадобится:

мощный электродвигатель;
вращательный вал;
стальные или жестяные листы;
углы;
крепежные болты;
сварочный аппарат;
линейка;
штангенциркуль;
болгарка;
гаечные ключи;
перфоратор;
фломастер или маркер.

Если есть возможность, лучше использовать комплектующие из высококачественной или легированной стали.

Пошаговая инструкция

Сначала нужно приготовить диск толщиной двадцать миллиметров или больше. Необходимо помнить: толщина влияет на размер гранул и на производительность. Поэтому при увеличении толщины нужно выбирать более мощный электродвигатель.

Этапы изготовления:

Проделать отверстие в диске, приложить шестерни к валу и прикрепить его с помощью муфты перпендикулярно корпусу.
При помощи подшипников и муфты следует закрепить редуктор в нижней части аппарата. Затем приварить ушки к обеим частям корпуса, предварительно соединив их с помощью болтов.
Сварить раму из углов или швеллера. Установить на сам гранулятор. Поместить в аппарат ролики и матрицу.
Жестко прикрепить изделие к станине при помощи болтов. Установить электродвигатель. После этого присоединить редуктор к выходной части вращающегося вала.
После окончательной сборки аппарата в качестве финального штриха нужно нанести краску по металлу, если корпус выполнен не из нержавеющей стали.

Первый запуск необходимо проводить только после полного высыхания слоя краски.

Устройство гранулятора

Гранулятор напоминает по устройству электромясорубку с одним отличием: нож находится на внешней стороне, за решеткой-матрицей.

В процессе гранулирования сырьевая масса загружается в бункер, из которой под давлением проталкивается через нагретую до 110 гр. матрицу. Обеспечивает проталкивание смеси движение шнека, создающего давление и прижимающего измельченное и увлажненное сырье к матрице.

По достижении критической величины объема происходит продавливание спрессованного сырья через отверстия матрицы. Специальный резак отрезает гранулы нужного размера. Пластичные капсулы остывают, сохраняя приданную им форму.

Возможно вас также сможет заинтересовать информация о том, как происходит содержание индоуток в домашних условиях.

Принцип действия состоит из последовательных операций:

подача измельченного корма из бункера на вращающийся вал;
сжатие;
продавливание через матрицу;
обрезка ножом;
поступление в приемную чашу.

Диаметр отверстий в решетке определяет диаметр капсул. В зависимости от мощности электродвигателя диаметр может быть от 5 до 10-15 мм. Расстояние, на котором установлен нож после решетки, задает длину гранул.

На видео – как устроен и работает гранулятор:

Основные части гранулятора:

загрузочный бункер;
шнек;
матрица;
нож;
приводной вал;
редуктор;
электродвигатель;
станина;
приемный бункер.

А вот как происходит разведение уток в домашних условиях для начинающих и на что следует обращать внимание, указано здесь. Все детали устройства из металла

Все детали устройства из металла.

Конкретные характеристики толщины и диаметра матрицы, диаметра шнека, мощности электродвигателя определяются в совокупности.

Агрегаты, предлагаемые производителями, могут использоваться для приготовления не только комбикормов, но и пеллет (топливных гранул из опилок).

Основные характеристики грануляторов, предлагаемых производителями:

Мощность двигателя 2,2 кВт. Производительность комбикорма 60-100 кг/час. Диаметр матрицы 120 мм. Вес 80 кг.
Мощность двигателя 4 кВт. Производительность комбикорма 150-220 кг/час. Диаметр матрицы 150 мм. Вес 115 кг.
Мощность двигателя 7 кВт. Производительность комбикорма 300 кг/час. Диаметр матрицы 200 мм. Вес 200 кг.
Мощность двигателя 11 кВт. Производительность комбикорма 400 кг/час. Диаметр матрицы 230 мм. Вес 290 кг.
Мощность двигателя 15 кВт. Производительность комбикорма 600 кг/час. Диаметр матрицы 260 мм. Вес 330 кг.

Максимальная мощность выпускаемых агрегатов 30 кВт с производительностью более 1000 кг в час. Вес установки более 500 кг.

А вот как выглядит утка голубой фаворит и как её правильно разводить в домашних условиях, указано здесь.

Стоимость устройств

с электродвигателем 2,2 кВт – от 53000 руб.;
7 кВт – от 83000 руб.;
15 кВт – от 190000 руб.

Достоинства промышленных грануляторов:

надежность;
длительность эксплуатации;
универсальность;
экономичность;
безопасность;
удобное обслуживание.

Высокая стоимость агрегатов, изготовленных в промышленных условиях, заставляет животноводов делать устройства кустарным способом, используя подручные средства.

А вот как происходит выращивание бройлеров без комбикорма и какие корма стоит использовать, можно прочесть здесь.
