Инфракрасная

Инфракрасную станцию также вполне реально изготовить самостоятельно. Для этой цели понадобится:

паяльник;
блок питания от ПК;
автомобильный прикуриватель.

Блок питания можно использовать старый. Понадобится только одна рабочая линия с напряжением в 12 вольт. Особой мощности не требуется. От паяльника понадобится только деревянная ручка. Ее можно использовать и от любого другого прибора или изготовить самостоятельно. Первым делом необходимо разобрать прикуриватель, чтобы добраться до нагревательного элемента, который находится внутри. На фото показано, как он выглядит.

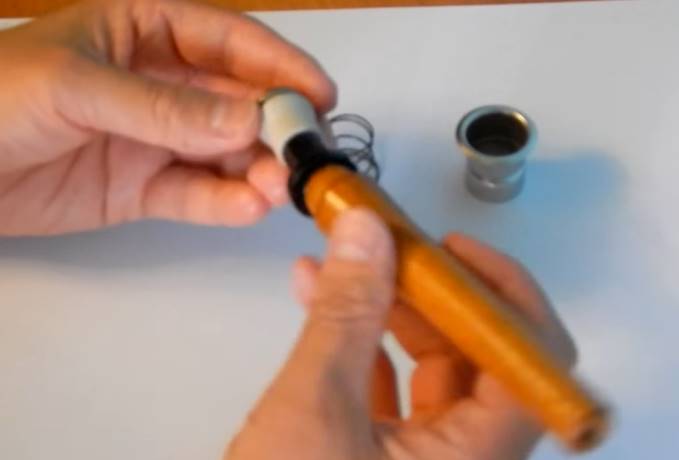

Следующая задача заключается в том, чтобы закрепить ручку от прикуривателя на рукоятке от паяльника. Для этого можно воспользоваться клеем. Далее необходимо просверлить отверстие в ручке от прикуривателя, чтобы через отверстие можно было подвести питающие провода. Когда провода подведены, можно собрать модуль прикуривателя с керамической проставкой, как показано на фото ниже.

Закрепить всю конструкцию на рукоятке можно с помощью дополнительной металлической пластины. Когда все готов провода подключаются к блоку питания на вывод в 12 вольт. Готовый вариант мини-станции показан ниже на фото.

Станция получается компактной, поэтому ее легко транспортировать и можно запитать от любого источника, который способен выдать 12 вольт постоянного тока. Это может быть даже аккумулятор, поэтому станция получилась полностью автономной. Если собрать небольшой блок из литий-ионных аккумуляторов 18650 с преобразователем на 12 вольт и установить контроллер зарядки, то цены такой станции не будет.

Нагрев мини-станции происходит практически моментально, а максимальная температура может превышать 400 градусов. Выпайке поддаются небольшие элементы, например, конденсаторы и транзисторы, как видно на фото ниже.

Расстояние до платы при пайке должно быть не меньше 10 мм. Кроме миниатюрных SMD элементов, станция с легкостью справляется и с микросхемами в корпусах SOEC. На фото ниже видно прямое тому доказательство.

Также без особых сложностей можно выпаять и более крупные компоненты. Станцию можно немного доработать, чтобы получился удобный вариант для работы. Одним из модулей, который легко использовать дополнительно является диммер, как видно на фото ниже.

Его предназначением является возможность регулировка мощности паяльной станции. В качестве источника питания можно использовать не блок питания от ПК, а блок питания для светодиодной ленты, как видно на фото ниже. Его легко приобрести в любом магазине электротоваров. Общая мощность станции составляет примерно 50 Вт, сила тока, которая потребуется для ее работы достигает 6 ампер. Это стоит учитывать при выборе блока питания.

Минусом такой паяльной стации можно считать отсутствие контакта с элементом, который подвергается пайке. Из-за этого нет возможности убрать излишек припоя, а также невозможно поправить деталь, если она была спозициоинрована со смещением, а припой еще не остыл. Желательно предусмотреть отдельную кнопку включения на рукоятке, которая предотвратит перегревание прикуривателя. Во время работы такой станцией, необходимо держать манипулятор под углом в 90 градусов к элементу, который паяется. Это даст возможность воздействовать на него всей областью нагревателя равномерно.

Дополнительно для успешной пайки мелких элементов понадобится набор пинцетов. Их губки обязательно должны быть острыми, чтобы было легче захватывать миниатюрные компоненты. Кроме того, не обойтись без устройства, которое называется «третья рука». Есть множество его вариаций, но основное предназначение везде одинаковое. Оно заключается в удержании припаиваемых проводов или целых микросхем. Чтобы было легче рассмотреть мелкие компоненты, необходимо хорошее увеличительное стекло или микроскоп. Неотъемлемой частью инструментария мастера является хорошее освещение. Желательно, если оно будет основано на светодиодах, которые не имеют мерцания при работе. Во время пайки с использованием станции не обойтись без флюса. Это специальный раствор, который улучшает адгезию и очищает металл для пайки. Вариант инфракрасной паяльной станции с нижним подогревом также можно собрать самостоятельно. Об этом есть видео ниже.

Изготовление инфракрасного паяльника

Паяльные станции, работающие на инфракрасном излучении, за редким исключением, используются для прогрева распаявшегося процессора, моста или проца на видеокарте. Как известно, процессоры очень плохо переносят перегрев, и зачастую, при интенсивной нагрузке и плохом теплоотводе, происходит распаивание низкотемпературного припоя контактов от площадки.

Одним из варварских способов восстановления контакта является прогрев «тела» процессора дозированным тепловым излучение. Это можно сделать обычным феном или даже утюгом, но после подобных процедур положительный эффект достигается в одном из трех случаев. Поэтому специалисты-самодельщики предпочитают строить паяльные станции инфракрасного нагрева.

Изготовление корпуса и нагревательных элементов

Конструктивно паяльная станция состоит из четырех основных элементов:

Нижнего нагревательного блока;
Верхнего нагревательного блока;
Штатива и блока управления нагревателями.

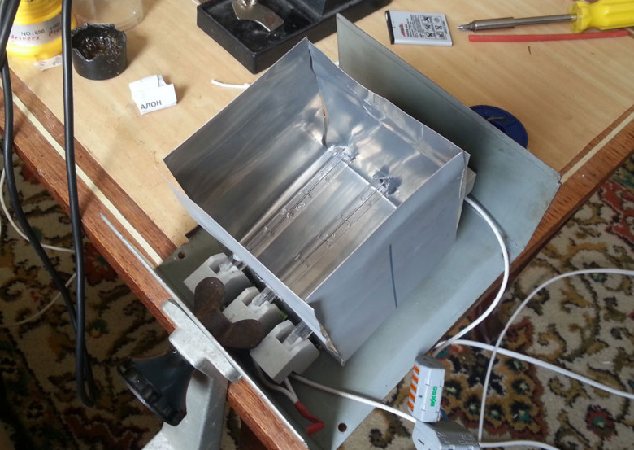

Между верхним и нижним корпусом укладывается материнская плата компьютера так, чтобы инфракрасный поток от верхней системы нагрева был направлен преимущественно на цель — корпус процессора. Остальная часть платы закрывается от нагрева алюминиевой пластиной или фольгой с вырезанным окном под процессор.

Нижний корпус паяльной станции применяется для создания теплового экрана, проще говоря, для дополнительного подогрева платы, чтобы уменьшить потери тепла за счет конвекции воздуха.

Важно! Вся хитрость паяльной станции заключается в том, чтобы сделать нагрев не только эффективным, но и управляемым, то есть, нельзя допустить перегрева корпуса, поэтому в конструкции используется термопара и интерфейс управления галогенками. В качестве нагревателей можно использовать обыкновенную нихромовую спираль, уложенную внутрь кварцевых трубок или галогенки R7S J254

В качестве нагревателей можно использовать обыкновенную нихромовую спираль, уложенную внутрь кварцевых трубок или галогенки R7S J254.

Для изготовления корпуса нижнего блока можно использовать любой подходящий по размеру стальной коробок, на который устанавливаются разъемы для ламп. В итоге, после сборки и подключения проводки получается конструкция паяльной станции, как на фото.

Аналогичным способом изготавливается верхний нагревательный блок.

Все устройство и управление монтируется на штативе от старого советского фотоувеличителя, у которого есть регулировка положения верхнего блока по высоте. Остается собрать систему управления паяльной установки.

Термопары и управление

Для того чтобы не допустить перегрева, в паяльной станции используются две термопары – для корпуса процессора и остальной поверхности материнской платы. Для управления паяльной станцией используется плата интерфейса Arduino MAX6635, которая подключается к последовательному порту домашнего ноутбука или ПК, для которого приходится искать соответствующее программное наполнение –обеспечение или сделать его самому.

Управление паяльной станции выполняется следующим образом. Компьютер через интерфейс и термопару получает информацию о температуре и меняет мощность теплового потока с помощью импульсов включения-выключения галогенок станции. По мере перегрева продолжительность периода горения лампы будет снижена, а при остывании, наоборот, увеличена.

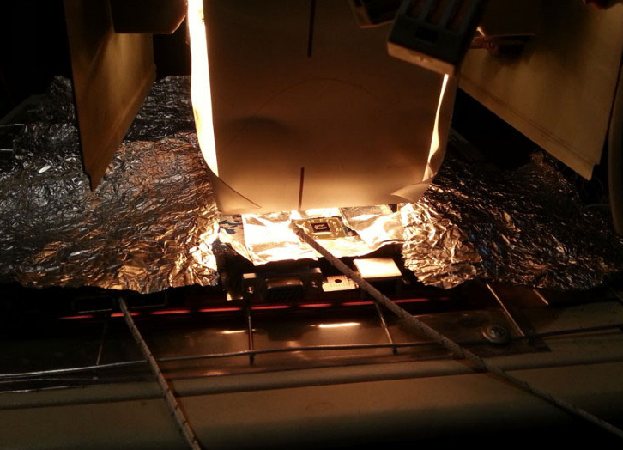

В собранном виде паяльная станция выглядит, как на фото. Стоимость постройки обошлась чуть более 80 долл.

Способ №3. Автоматическая паяльная станция на базе Ардуино

Такая паяльная станция собирается на базе микроконтроллера Arduino, который выполняет роль логического элемента, обрабатывающего данные от индикатора температуры и регулирующего мощность нагрева жала. Отличительной особенностью такого устройства является полная автоматизация контроля за температурой – вам достаточно задать ее и дождаться нагревания. Пример схемы для сборки приведен на рисунке ниже:

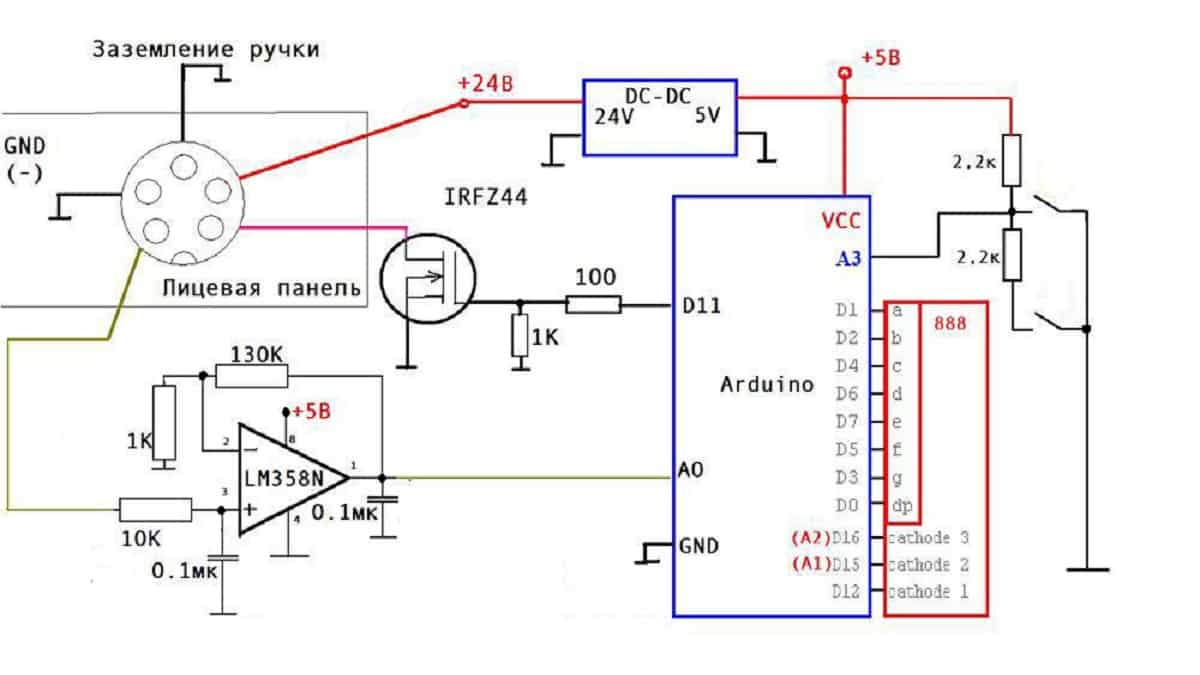

Рис. 10. схема паяльной станции на базе ардуино

Чтобы собрать такую станцию вам понадобится:

сама плата Ардуино для управления работой паяльной станции;
цифровое табло для отображения температуры нагрева;
микросхему для программирования паяльной станции;
транзистор, стабилизатор и кнопки, магазин резисторов и емкостных элементов.

Для сборки такой паяльной станции воспользуйтесь приведенной схемой, в качестве нагревательного элемента будет выступать жало обычного паяльника с датчиком температуры, которые подключаются к собранной схеме.

К недостаткам такого устройства следует отнести его сложность, из-за чего начинающие радиолюбители могут попросту не собрать рабочую версию с первого раза. Также для пайки используемых в автоматической станции элементов вам понадобиться специальный паяльник и предварительные навыки работы с ним, чтобы не испортить детали.

Принцип работы и общие характеристики

Паяльная станция, а иногда ее называют станком или установкой это устройство, которое широко применяют и в быту, и в электронике, и электротехнике. Основное предназначение этого оборудования – групповая или единичная пайка деталей.

В конструкцию этого оборудования входят следующие компоненты:

Блок управления, который контролирует рабочие параметры работы устройства.
Паяльник, предназначенный для выполнения пайки.
Пинцет, участвующий в сборке/разборке элементов, устанавливаемых на печатную плату.
Фен, который предназначен для нагрева сборочного места. Его можно использовать для выполнения как единичных, так и групповых операций.
Источник тепла, используемый для нагрева печатной платы для определенной в технологическом процессе температуры.
Прибор для удаления лишнего олова.
Вспомогательную оснастку – подставки и пр.
Браслеты, которые снимают статическое напряжение.

Самодельная паяльная станция

Самые простые станции включают в себя паяльники, контролирующего прибора и подставки под паяльник. Ключевое отличие станции с феном от традиционного паяльника заключается в том, использование этого станка позволяет не только соединять между собой детали, но, при этом оптимизировать температурный режим. В состав станции входят различные приспособления, которые не только повышают производительность, но и обеспечивают безопасность работника.

И конечно нельзя забывать то, что паяльные станции с феном оснащены приспособлением для снятия статического напряжения.

Характеристики, а так же принципы работы станции с феном не отличаются большой сложностью, и это позволяет, соорудить паяльную станцию с феном своими руками.

Классификация управления

Паяльные станции также различаются и по способу управления. Они бывают двух видов, речь идет об аналоговых и цифровых паяльных станциях.

За то время, когда станция отключена жало остывает и приходится каждый раз ждать пока жало разогреется до необходимой температуры. Это означает, что приходится каждый раз делать перерывы, пока жало вновь разогреется и с ним можно было работать. Данное устройство больше подходит для начинающих любителей, нежели для опытных мастеров.

Цифровые паяльные станции управляются непосредственно контроллером, это означает что станция управляется электроникой, больше всего затрагивается именно температурный уровень самого паяльного жала. Такой процесс был реализован благодаря изменениям подаваемого напряжения.

Подобные устройства намного удобнее для пайки, но цена на такую технику немного кусается. При всем этом, такие станции в отлично подойдут начинающим мастерам своего дела.

ИБП для дома: виды, устройство и особенности работы
Что такое промежуточное реле: конструкция, принцип действия, устройство и идеи по применению (115 фото)
Самодельный блок питания на 12 вольт: подбор компонентов и простые схемы для создания своими руками. 130 фото самодельных универсальных блоков

ИК станция для пайки

Микросхемы BGA (Ball grid array) присутствуют практически в любом современном «умном» устройстве: телефоны, компьютеры, телевизоры, принтеры. В процессе эксплуатации они могут выходить из строя, что требует замены неисправной части на новую. Но такую процедуру осуществить без специального оборудования — задача крайне сложная.

Проблема заключается в том, что производители изобретают всё новые и новые методы для монтажа электронных деталей. И обычный паяльник или фен не всегда смогут помочь в решении такой проблемы. Ведь контактные шарики способствуют высокой теплоотдаче на плату, в результате чего они не могут расплавиться.

Отличным решением может выступить инфракрасная станция. Она позволяет производить замену даже крупных GPU контроллеров. А с широким распространением компьютеров, ноутбуков, материнских плат, видеоадаптеров и другой сложной техники такие работы при ремонте выполняются достаточно часто. И если раньше для замены крупных микросхем можно было использовать термовоздушные станции, то сейчас, когда производители используют бесконтактные методы пайки, единственным оптимальным решением является ИК станция, способная качественно справиться с заменой любой микропроцессорной детали.

Принцип действия

Основными проблемами при перепайке микросхем и контроллеров является или недогрев до температуры плавления контактного материала, или перегрев заменяемой части и её выход из строя.

Так пришла идея нагревать до температуры 100–150 градусов Цельсия непосредственно саму плату. После чего уже производить пайку деталей. Это позволяет качественно снизить теплоотток на текстолит платы, что даёт возможность понижать и «верхние» температуры. А значит, и сама деталь будет меньше подвергаться перегреву.

Производить нагрев можно и термофеном, но использовать инфракрасный паяльник предпочтительнее. Ведь ИК станция позволяет делать это контролируемо, то есть следить и поддерживать «низ» и «верх» температур или использовать рекомендуемый термопрофиль пайки.

https://youtube.com/watch?v=kikttR3pFj0

Конструктивные особенности

Любые ИК паяльные станции состоят из трёх основных частей. Выглядит всё довольно просто, хотя каждая из них является самостоятельным сложным механизмом, объединённым с общей установкой. Так, любая станция включает в себя:

Контроллер управления, регулирующий весь процесс нагрева;
Нижнюю подогревающую часть;
Верхний подогреватель.

В зависимости от модели и производителя, ИК паяльники могут отличаться лишь техническими характеристиками. Одни делают работу проще, другие, напротив, требуют от пользователя дополнительного внимания и трудозатрат.

Разновидности станций

Все паяльные станции можно разделить на две большие группы:

термовоздушные;
инфракрасные.

Каждая из них заточена под свои задачи. В большинстве случаев при проведении профессиональных ремонтах требуется обе разновидности паяльных станций. Первая представляет собой небольшой блок, который имеет один или два манипулятора. Термовоздушная паяльная станция может включать в себя только фен или фен с паяльником. Есть паяльные станции, которые имеют в качестве манипулятора только паяльник. Обычно это те разновидности, которые называются индукционными. В обычных термовоздушных станциях нагрев паяльника происходит за счет керамического или схожего элемента, на который подается напряжение. Этот элемент передает температуру на жало. В индукционных паяльных станциях нагрев происходит за счет действия электромагнитного поля. Энергия сразу передается на жало.

Благодаря такому подходу удалось снизить инертность паяльной станции, повысить время отклика, а также повысить мощность при меньших габаритах. В тех изделиях, где содержатся теплоемкие элементы невозможно обойтись без индукционной стации, т. к. она способна в короткие сроки разогреть большие участки олова. В некоторых случаях даже термовоздушным феном этого сложно добиться. Индукционки стоят в несколько раз дороже обычных станций, но их эффективность гарантирует удовольствие и высокую точность при работе.

Инфракрасные паяльные станции являются отдельным подразделением. По внешнему виду они практически непохожи на два предыдущих вида. Они состоят из двух основных модулей:

головы или верхнего подогрева;
нижнего подогрева.

Нагрев в них происходит за счет инфракрасных элементов. Благодаря нижнему подогреву плата нагревается равномерно, что позволяет избежать деформации при извлечении или запайке определенных элементов. Чаще всего инфракрасные станции применяются для замены чипов с BGA пайкой. Они представляют собой микросхемы-кристаллы, которые фиксируются на плате с помощью специальных шариков припоя. Некоторые виды таких чипов возможно заменить обычной термовоздушной станцией, но качество будет страдать. Стоимость хорошей инфракрасной станции начинается от одной тысячи долларов.

Обратите внимание! Есть отдельный подвид инфракрасных станций, в которых инфракрасный элемент помещен в манипулятор, который напоминает фен. Такие изделия не получили широкого распространения и применяются редко

Какую выбрать?

Есть несколько базовых характеристик, влияющих на выбор станции. Среди них:

комплектация – то есть наличие дополнительных элементов, которые входят в набор вместе с самим паяльником (термопинцет, различные держатели и прочие детали);
мощность – считается, что большая часть паяльных работ проводится с помощью станций с мощностью 60-90 Вт;
вид нагревательного элемента – как уже говорилось выше, керамический сегодня наиболее востребован;
тип управления – более надежными справедливо считаются цифровые станции.

Если нужны конкретные бренды, то и среди профи, и среди радиолюбителей лидируют такие марки как Ersa, Zubr, Hakko, Lukey, Aoyue.

Модель ИК-650 ПРО

Одной из наиболее распространенных инфракрасных паяльных станций профессионального уровня является ИК-650 ПРО. В России это устройство стало одним из первых, способных с успехом производить ремонт техники с BGA схемами.

Пайка производится настолько качественно, что возникло устойчивое мнение об абсолютной надежности устройств, платы которых монтировались при помощи этой инфракрасной паяльной станции.

Программное обеспечение позволяет очень точно выдерживать температурный профиль, что немаловажно для создания прочных, надежных контактов. Ведь для качественной пайки необходимо не просто создать температуру достаточную для плавления припоя, а нужно еще поднять ее плавно и затем плавно понизить, не допуская резкого охлаждения контакта. Только тогда будет создана прочная кристаллическая решетка в капле припоя, соединяющей контакт микросхемы с монтажным пятачком

Только тогда будет создана прочная кристаллическая решетка в капле припоя, соединяющей контакт микросхемы с монтажным пятачком.

Инфракрасная станция имеет модульную конструкцию и позволяет собрать множество возможных конфигураций для производства предварительных и вспомогательных работ:

возможно использование различного типа термостолов;
подключение электронного микроскопа;
автоматическое регулирование температуры нагрева и остывания;
существуют дополнительные модули для восстановления выводов BGA (это называется реболлингом).

В комплектацию паяльной станции входит также вакуумный пинцет, которым удобно устанавливать мелкие детали на плате.

Стоимость инфракрасной паяльной станции ИК-650 ПРО в настоящее время более 150 000 рублей. Она является профессиональным оборудованием и, конечно же, для любительского использования практически недоступна.

Схема паяльной станции своими руками на ATtinyl3

Схема паяльной станции своими руками — простая цифровая паяльная станция собранная на ATtinyl3.

В свое время на AliExpress мое внимание привлек паяльник, похожий на фирменный Hakko, но по смешной цене. Не вдаваясь в описание конструкции паяльника, отметим лишь один существенный момент

Температурным датчиком является термопара, а не терморезистор, что видимо и определяет его цену. Паяльник оказался надежным, вполне пригодным для работы (при замене жала на медное) и заслужил себе соответствующую электронику, описание которой приводится ниже. В описан модуль светодиодного индикатора с двухпроводным интерфейсом, называемый автором DDI.

Применение этого модуля, как основы паяльной станции (ПС), позволило сделать несложный прибор. Тем не менее, Схема паяльной станции своими руками обладает всеми необходимыми возможностями. Рабочий диапазон температур паяльника установлен от 140 С до 380 С и может быть легко изменен значениями констант Tmin/Tmax в программе. Регулировка-кнопками уставки «больше/меньше». Третья кнопка переключает режимы дисплея. В режиме «RealT» (горит большая «С» в правой позиции) индикатор отображает реальную температуру нагревателя, в режиме «Tsetp» (малая «с») — значение уставки.

Нагреватель паяльника

Четвертая кнопка включает/выключает нагреватель паяльника, что удобно, когда паяльная станция подключается к общему источнику питания. Выход на рабочую температуру занимает около двух минут. Форсированный нагрев не применяется из соображений надежности, так как он доводит температуру нагревателя до 500 С, не сокращая существенно время разогрева жала до рабочей температуры.

Схема паяльной станции своими руками (Рисунок 1) содержит в своем составе усилитель сигнала термопары на ОУ, микроконтроллер, силовой ключ на мощном полевом транзисторе (ПТ), индикаторный модуль mED44 и понижающий стабилизатор на 24/5 В, в качестве которого рекомендуется доступный и недорогой модуль под названием «Mini-360 DC-DC Buck Converter» . Можно применить известный 7805 с учетом рассеиваемой мощности 1 Вт.

Коэффициент преобразования сигнала термопары регулируется константой (coef) в программе и делает ненужными какие-либо элементы настройки в схеме. Увеличивая значение константы уменьшаем коэффициент преобразования, и поддерживаемая температура снижается. Выходное напряжение ОУ, при максимальной температуре нагревателя, не должно быть более 2.5.. .3 В. Тип ПТ указан для примера, годится любой с напряжением не менее 30 В и током от 4 А.

Принцип работы станции

Алгоритм работы самый простой. Один раз в секунду измеряется температура нагревателя, и принимается решение о включении/отключении силового ключа в цепи паяльника. Он позволяет поддерживать температуру жала в пределах 1…2 градусов от установленной. Применять более сложные алгоритмы, использовать ШИМ, автор счел ненужным, поскольку не нашел в них преимуществ в данном случае.

Нажатие кнопки ON/OFF на включенном приборе переводит его в режим индикации температуры нагревателя и запирает ПТ, при достижении порога Tmin на индикаторе высвечивается «—». Повторное нажатие включает нагреватель паяльника, и прибор работает в режиме индикации установки, которую сохраняет в энергонезависимой памяти. Программа написана на языке ассемблера, снабжена комментариями и имеет достаточный запас памяти на модернизацию.

Индикатор mED44 перевернут на 180 градусов, десятичные точки оказываются сверху, напоминая «С». Питается паяльная станция через модуль повышающего преобразователя от шины 12 В компьютерного блока питания. Найти эти модули можно по именам XL6009.XL6019.

Остается добавить, что ЖК индикаторы, описанные в вышеупомянутой публикации, будут работать 8 этой схеме при условии замены «драйвера» в программном коде. Более того, возможно подключение символьных ЖКИ типа 1602, хотя нужда в этом не очевидна. На снимке макета (Рисунок 2) не показан ПТ, который смонтирован вместе с модулем XL6009 в блоке питания. Макет питается напрямую от блока питания. Светящаяся точка индуцирует режим нагрева паяльника.

Предыдущая запись АВ ресиверы Онкио

Следующая запись ЦАП кембридж аудио

Регулирование температуры

Способ регулирования температуры жала паяльника или воздушного потока паяльного фена может осуществляться двумя путями. В относительно дешёвых паяльных станциях реализовано аналоговое управление.

Суть его заключается в том, что при достижении заданной температуры питание паяльника отключается, а после остывания до некоторого уровня подача напряжения возобновляется. Такой способ обладает невысокой точностью поддержания температуры.

В устройствах, принадлежащих к более высокой категории профессиональных паяльных станций, применяется цифровой метод регулирования. Эту функцию выполняют так называемые пропорциональные интегрально-дифференциальные контроллеры.

Такая схема отличается малой инерционностью и высокой точностью стабилизации температуры. Это происходит благодаря тому, что цифровые контроллеры реагируют не только на температуру, но и на её производную по времени, то есть, на скорость её изменения.

Назначение

Чтобы создать современный гаджет или иное изделие, в основе которого используются микросхемы, нужно выполнить качественные швы в ограниченном пространстве. Пайка некоторых деталей производится при значительном усилении, даже под микроскопом. Только наличие паяльной станции дает возможность добиваться удовлетворительных характеристик в работе.

Покупные станции обязательно включают в состав несколько основных компонентов:

Контрольно-управляющий модуль. Он помогает пользователю ориентироваться на режимы работы: сила тока, напряжение, температура жала, расход воздуха и ряд иных показателей.
Паяльник, способный расплавлять определенный тип припоя. Перегрев гораздо выше заданных значений вызывает образование шлака, который не позволяет добиваться приемлемого качества.
Пинцет с внутренним нагревателем способен помочь в монтаже и демонтаже микроэлементов и SMD-компонентов.
Фен с терморегулятором для прогрева локального пространства и пайки групп контактов (микросхем) окажет помощь в сложном пространстве.
Инфракрасный тепловой источник для прогрева большой площади на платах, а также групповой монтаж.
Направленный тепловой излучатель для точечного нагрева пространства поможет выполнить миниатюрную работу.
Приспособления для отсоса припоя после выпайки деталей.
Вспомогательная арматура, держатели, специальные приспособления для пространственного соединения деталей. Антистатические устройства для мастера, а также коврики для размещения деталей и комплектующих.

Кроме перечисленного, станции комплектуются стойками для размещения инструмента с пружинными держателями. В зависимости от сложности и комплектации меняется цена на установку.

Инфракрасная

Инфракрасную станцию также вполне реально изготовить самостоятельно. Для этой цели понадобится:

паяльник;
блок питания от ПК;
автомобильный прикуриватель.

Сборка пошагово на Arduino c ATmega

Паяльная станция на atmega8 не обязательно включает данную модель этого микроконтроллера, это могут быть его разные версии (ATmega328p, 168). Описываемая МК — это база для Arduino UNO — чрезвычайно популярного инструмента программирования электронной начинки паяльных станций, роботов, радиоуправляемых машинок, подобных самоделок, сигнализаций, световой индикации и пр.

Потребуется дисплей на протоколе (интерфейс) I²С и несколько шт. энкодеров:

Вкл./выкл. осуществляется энкодером, после выкл. в памяти МК хранится последнее значение t° паяльника и фена, оборотов кулера. После выкл. на дисплее первого отображается температура, вплоть до остывания до +50° С. Если деактивирован фен, то крыльчатка охлаждает его до +50° C в бесшумном режиме на оборотах в 10 %.

Следующий элемент — БП на 24 В и 2–3 А выходного тока и преобразователь. Их можно сделать самому, если есть опыт и желание паять микросхемы, подбирать элементы, но также можно купить недорого на том же Алиэкспресс. Это изделие именно для подобных сборок, без корпуса — сама основная функциональная начинка. Цена более чем приемлемая. То же относится и к преобразователю DC-DC на LM2596S — его подключаем к БП и настраиваем подстроечным резистором 5 В.

Паяльник и фен продаются как комплектующие

Важно покупать изделия именно на термопаре, а не на резисторе, иначе схему и прошивку придется дорабатывать. В нашем примере оснащение может комплектоваться паяльниками от модельной линейки установок 852D +, 853D, 878AD… и фенами — от 858, 878D, 858D…

Для подключения их к корпусу — разъемы GX16-5 и GX16-8. Приобретен также комплект из 5 жал.

Корпус из металла может создавать помехи, желательно использовать пластиковые коробы. Для данной части можно применять распаячную коробку средних размеров.

Схема и платы

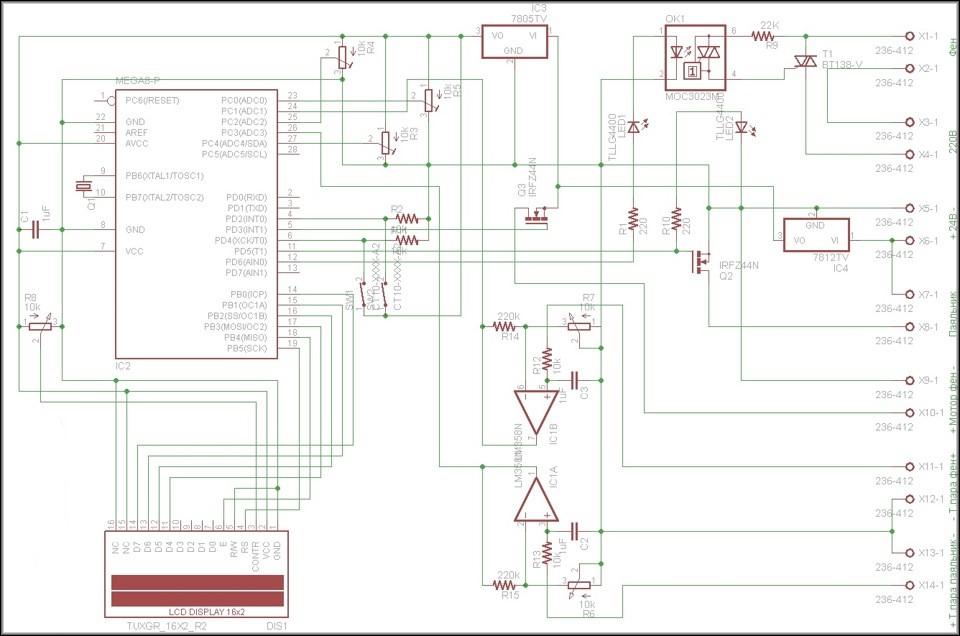

В нашем примере схема и печатная плата контроллера ATMEGA 168, которую мы взяли из популярного примера в сети, доработана (представлена ниже). Отличия от оригинала: подключение дисплея, заменены переменные резисторы и кнопки вкл./выкл. на энкодеры, а также убран стабилизатор на 12 В (фен у нас на 24 В) и на 5 В (заменен на DC-DC преобразователь).

Плата создана стандартным способом — ЛУТом (сплав розе в лимонной кислоте). Симистор на компактном радиаторе. Силовые мосфеты без него, так как нагрев там слабый, переменные резисторы многооборотные. Микроконтроллер подключен классически.

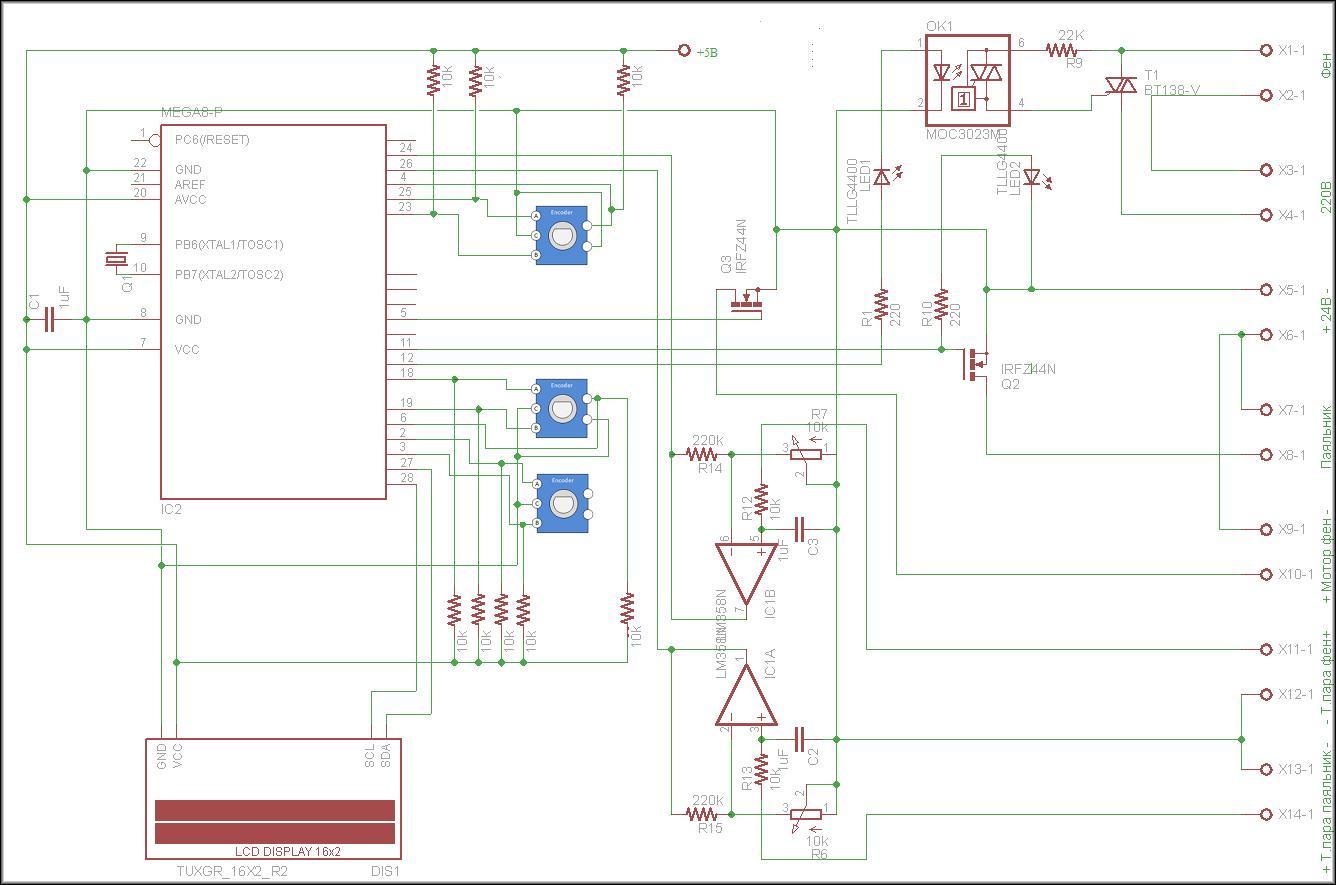

Ниже оригинальная схема, там же список элементов, которые используем и в нашем примере, учитывая сделанные модификации:
