Схемы простых индикаторов электрических и магнитных полей

Содержание

Индикатор напряженности поля диапазона 1…200 МГц

Проверить помещение на наличие подслушивающих устройств с радиопередатчиком можно при помощи несложного широкополосного индикатора напряженности поля со звуковым генератором Дело в том, что некоторые сложные «жучки» с радиопередатчиком включаются на передачу только тогда, когда в помещении раздаются звуковые сигналы Такие устройства трудно обнаружить при помощи обычного индикатора напряженности, нужно постоянно разговаривать или включить магнитофон Рассматриваемый детектор имеет собственный источник звукового сигнала Принципиальная схема индикатора показана на рис. 5 20. В качестве поискового элемента использована объемная катушка L1 Ее достоинство, по сравнению с обычной штыревой антенной, заключается в более точной индикации места

Рис. 5.20. Индикатор напряженности поля диапазона 1…200 МГц

установки передатчика. Сигнал, наведенный в этой катушке, усиливается двухкаскадным усилителем высокой частоты на транзисторах VT1, VT2 и выпрямляется диодами VD1, VD2. По наличию постоянного напряжения и его величине на конденсаторе С4 (в режиме милливольтметра работает микроамперметр М476-Р1) можно определить наличие передатчика и его местоположения.

Комплект съемных катушек L1 позволяет находить передатчики различной мощности и частоты в диапазоне от 1 до 200 МГц.

Индикатор низкочастотных электрических полей

Для индикации низкочастотных электрических полей используют индикаторы с входным каскадом на полевом транзисторе (рис. 2 — 7). Первый из них (рис. 20.2) выполнен на основе мультивибратора [ВРЛ 80-28, Р 8/91-76].

Рис. 2. Схема индикатора низкочастотных электрических полей на основе мультивибратора.

Канал полевого транзистора является управляемым элементом, сопротивление которого зависит от величины контролируемого электрического поля.

К затвору транзистора подключена антенна. При внесении индикатора в электрическое поле, сопротивление исток — сток полевого транзистора возрастает, и мультивибратор включается.

В телефонном капсюле раздается звуковой сигнал, частота которого зависит от напряженности электрического поля.

Изготовление индуктивного датчика

Из прессшпана вырезается крестовидная развёртка коробочки, в её дне прокалывается четыре отверстия, в которые продевают гибкие многожильные провода для выводов катушек, к ним подпаивают концы катушек, развёртку сгибают для получения коробочки, обматывают скотчем или изолентой, продевают насквозь ещё один пластиковый штырь (пластик после извлекается и получается отверстие для крепления), центрируется и крепится также штырь с катушками и, наконец, заливают эпоксидкой. Гибкими выводами катушки подпаиваются каждая на своё место, фазируются для получения генерации, датчик крепится на своё место, рядом с ним плата генератора.

В нынешнее время такие катушки или подобные им можно найти во многих уже не нужных, сломанных или устаревших устройствах, к примеру в флоппи-приводах. Есть и готовые и катушки и датчики, но не всегда их можно приобрести, и не всегда это дёшево. Ну и сделать своими руками тоже для кого-то удовольствие, особенно если будет работать не хуже, а где-то и лучше готовых изделий.

Фотографий готового устройства нет, так как мопед продал, а прибор был в нём. Так же как и плата самого зажигания, к которому и подсоединён этот датчик. Теперь возможно только побробнейшее описание и ответы на вопросы интересующихся на форуме. Но зажигание вместе с этим датчиком действительно было на порядок лучше промышленного. Искрами в лабораторном испытании даже киповскую бумагу поджигало. Ребята шутили — зачем тебе теперь бензин? На макулатуре будешь ездить… В общем схема отличная, рекомендую! Автор статьи — ПНП.

Форум

«АНТЕННОСКОП» — ВЫСОКОЧАСТОТНЫЙ ИЗМЕРИТЕЛЬНЫЙ МОСТ

Рейтинг: / 5

Подробности: Категория: Для настройки антенн; Опубликовано: 17.03.2017 10:32; Просмотров: 3533

Л. НИКОЛЬСКИЙ, Б. ТАТАРКО, г. Тверь При настройке антенн в радиолюбительской практике используют мостовые измерители двух типов: неуравновешенные и уравновешенные. Первые известны как КСВ-метры и получили относительно широкое распространение. Вторые в литературе обычно называют антенноскопами. Они встречаются реже, хотя позволяют получить об антенно-фидерном тракте радиостанции некоторую дополнительную (по сравнению с КСВ-метрами) информацию, анализ которой может облегчить его настройку.

Схема принципиальная датчика

Для более чёткого рассмотрения картинки — сохраните её на ПК и увеличьте.

Схема построена как генератор с индуктивной обратной связью. Колебательный контур на элементах: L2, C2 задаёт частоту, катушка L1 и ёмкость C1 обратной связи обеспечивают генерацию, резисторы: R2, R4 задают режим транзистора по постоянному току и стабилизируют его. Развязку по высокой частоте обеспечивает цепочка: R1, C3.

Формирователь выходного сигнала выполнен по схеме удвоения напряжения на элементах: C4, C5, VD1, VD2, R3 диоды любые высокочастотные, резистор R3 подбирается в зависимости от необходимой скорости убывания выходного напряжения при срыве генерации. При наличии металлического лепестка между катушками генерация срывается.

Печатная плата изготавливается из фольгированного стеклотекстолита, для её крепления используется 2 мм. отверстие, в которое вставляется болт с надетой на него ограничивающей бобышкой (или просто кусок хлорвиниловой трубки от капельницы) и зажимается всё гаечкой, либо болт вкручивается в нарезанную на каком-то основании резьбу…

Виды приборов для обнаружения проводки

Собственно, устройства, которые обнаруживают электрические цепи представлены не так уж широко. Называются они трассоискатели (кабелеискатели) и детекторы проводки. Обнаруживают только проводку, но есть другие устройства, которые также могут обнаруживать провода, скрытые под отделочными материалами.

Есть устройства, которые могут найти металлические трубы (и не только)

Трассоискатели

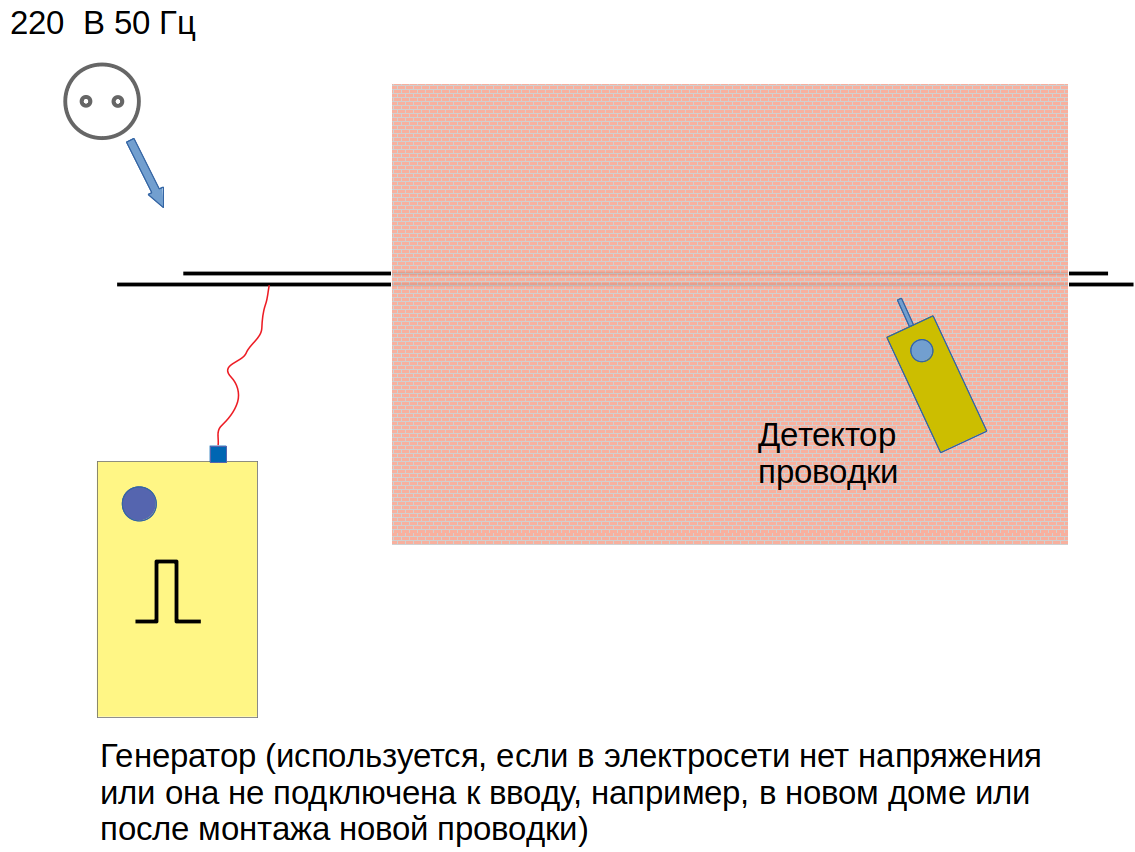

Трассоискатели подключаются к искомой сети, после чего можно искать как проложены провода. Есть модели, который «видят» даже обесточенные провода, металлические трубы водопровода и канализации. Многие из них позволяют искать кабели не только в стенах, но и в земле. Глубина поиска солидная — в стенах до 40 см, в земле — 2,5 метра. Иногда больше, иногда — меньше.

Трассоискатель — отличные прибор для поиска скрытой проводки

Прибор создает электромагнитное поле, на которое реагирует приемник. При приближении на близкое расстояние раздается сигнал (писк). Имеется несколько ступеней чувствительности, изменяя которые от грубой настройки к точно, за несколько проходов определяем точное положение проводов (с погрешностью в несколько сантиметров, но вообще цифра зависит от класса прибора). Недостаток такого оборудования — высокая цена. Для домашнего использования такие траты абсолютно не обоснованы.

Детектор проводки

Если вам надо найти проводку под напряжением, можно использовать недорогой прибор, который чаще всего называют детектором проводки. Он реагирует на электромагнитное поле, которое излучают провода при прохождении по ним тока. Называют его еще указатель, индикатор, обнаружитель. Суть одна — он находит проводку под напряжением.

Недорогой приборчик — детектор скрытой проводки (обнаружитель, искатель)

Недостаток этого прибора для обнаружения проводки понятен: если провод в обрыве, его найти не удастся. Ну, и другие скрытые коммуникации тоже недоступны. Есть у приборов этих еще один минус — слишком широкий диапазон поиска, из-за чего работать очень сложно

При выборе модели обращайте на это внимание — чем уже будет «сектор обзора»,тем работать проще

Портативный металлодетектор

Как известно, все металлы проводят ток. На этом и основана работа метеллодетектора. Он формирует электромагнитное поле, на которое реагируют скрытые в стене или полу металлы. Таким образом можно найти трубы, стойки каркаса гипсокартонной перегородки, даже кладочную сетку в кирпичной или пеноблочной стене. Так как кабели имеют медные или алюминиевые жилы, то и они неплохо определяются устройствами этого типа.

Один из металлоискателей скрытой проводки Bosch 120

Но проблема в том, что при высокой чувствительности он «видит» все, вплоть до гвоздей и саморезов. Если же чувствительность выставить на минимум, есть вероятность не обнаружить проводку. В общем, к работе с надо приспособиться. И еще отрицательный момент — из-за обилия металла с ним очень сложно работать в железобетонных стенах. Отличить проводку от арматуры можно только если вы имеет представление о том, как проходит трасса.

Универсальные (многофункциональные) приборы

Есть прибор для обнаружения скрытой проводки, который также может находить металл не под напряжением, древесину, пластик. Его работа основана на том, что разные материалы имеют различную плотность. Прибор излучает волны определенной длинны и по характеру отраженного сигнала определяет что за материал находится в стене. Информация о том, что именно найдено, отображается на цифровом или жидкокристаллическом дисплее, так что ориентироваться, что именно найдено не очень сложно. Но, как и к любому оборудованию, к этим приборам надо приспособиться.

Универсальные приборы — хорошо все находят, но стоимость высокая

Недостаток оборудования этого типа — с ними сложно работать на стенах, сложенных из материалов с пустотами: пустотелый кирпич, шлакоблоки и т.п. Он реагирует на каждую неоднородность, так что разобраться в картинке будет очень сложно.

Универсальный детектор — это более сложное оборудование и стоимость его значительно выше описанных выше устройств. В этой группе редко встречаются модели бытового класса, практически все модели полупрофессиональные и профессиональные

Обратите внимание, что практически все они требуют настройки перед началом работы. Она заключается в том, что прибор на некоторое время надо приложить к стене, в которой заведомо отсутствуют неоднородности

Это для того, чтобы он мог взять «образец» плотности стены, в которой предстоит искать неоднородности. Без этой настройки врет он капитально, ни в чем уверенным быть нельзя.

Индикаторы для поиска неисправностей в новогодних электрических гирляндах

Следующие две конструкции по схемам Д. Болотника и Д. Приймака (рис. 3 и 4) предназначены для поиска неисправностей в новогодних электрических гирляндах [Р 11/88-56].

Рис. 3. Схема индикатора для поиска неисправностей в новогодних электрических гирляндах.

Индикатор (рис. 3) в целом представляет собой резистор с управляемым сопротивлением. Роль такого сопротивления опять же играет канал сток — исток полевого транзистора, дополненного двухкаскадным усилителем постоянного тока.

Индикатор (рис. 4) выполнен по схеме управляемого низкочастотного генератора. Он содержит пороговое устройство, усилитель и детектор сигнала, наведенного в антенне переменным электрическим полем.

Рис. 4. Индикатор НЧ электрических полей по схеме управляемого низкочастотного генератора.

Все эти функции выполняет один транзистор — VT1. На транзисторах VT2 и VT3 собран генератор низкой частоты, работающий в ждущем режиме. Как только антенну устройства приближают к источнику электрического поля, транзистор VT1 включает звуковой генератор.

Индикаторы магнитных полей с индуктивными датчиками

Индикаторы магнитных полей по схемам, представленным на рис. 10 — 13, имеют индуктивные датчики, в качестве которых может быть использован телефонный капсюль без мембраны, либо многовитковая катушка индуктивности с железным сердечником.

Рис. 10. Схема индикатора магнитных полей с индуктивным датчиком.

Индикатор (рис. 10) выполнен по схеме радиоприемника 2-V-0. Он содержит датчик, двухкаскадный усилитель, детектор с удвоением напряжения и показывающий прибор.

Индикаторы (рис. 11, 12) имеют светодиодную индикацию и предназначены для качественной индикации магнитных полей [Р 8/91-83; Р 3/85-49].

Рис. 11. Схема индикатора магнитных полей со светодиодной индикацией и телефоном в качестве датчика (катушки).

Рис. 12. Схема простого индикатора магнитных полей со светодиодной индикацией.

Более сложную конструкцию имеет индикатор по схеме И.П. Шелестова, изображенный на рис. 13.

Рис. 13. Схема индикатора магнитных полей с применением компаратора.

Датчик магнитного поля подключен к управляющему переходу полевого транзистора, в цепь истока которого включено сопротивление нагрузки R1.

Сигнал с этого сопротивления усиливается каскадом на транзисторе VT2. Далее в схеме использован компаратор на микросхеме DA1 типа К554САЗ.

Компаратор сравнивает уровни двух сигналов: напряжения, снимаемого с регулируемого резистивного делителя R4, R5 (регулятора чувствительности) и напряжения, снимаемого с коллектора транзистора VT2. На выходе компаратора включен светодиодный индикатор.

Литература: Шустов М.А. — Практическая схемотехника (Книга 1), 2003 год.

Универсальные щупы

Эти изделия – самые простые и дешевые. Ими комплектуется большинство недорогих моделей мультиметров. Кабели этих элементов снабжены ПВХ изоляцией, а штекеры и держатели наконечников изготовлены из пластмассы. Изнутри держателя к стальному электроду прикреплен тонкий провод. Такие наконечники легко могут оторваться при недостаточно аккуратном обращении. Понятно, что о долговечности и высокой надежности здесь говорить не приходится.

Различные модели универсальных контактов имеют неодинаковую длину центрального электрода штекера и выступающей части его корпуса. Отличаются они и по посадочной глубине штекера.

Процесс сборки

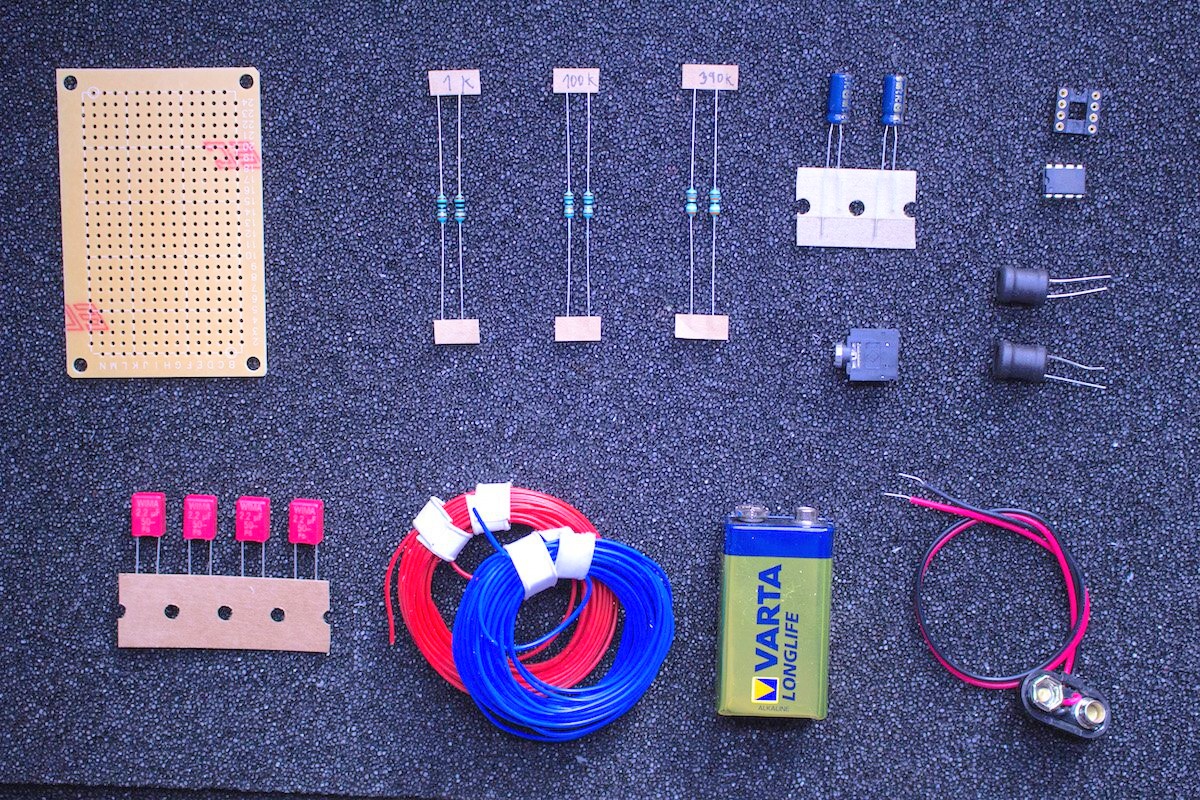

Сборка предполагает использование макетной платы размером не менее 15 x 24 отверстия, и особое внимание обращается на расположение элементов на ней. На фотографиях показано рекомендуемое расположение каждого из радиоэлементов и какие связи между ними выполнить

Перемычки на печатной плате можно выполнить из фрагментов кабеля или отрезанных ножек от других элементов (резисторы, конденсаторы), которые остались после их монтажа.

Сначала надо впаять катушки L1 и L2. Хорошо отодвинуть их друг от друга, что даст нам пространство и увеличит эффект стерео. Эти катушки являются ключевым элементом схемы — они ведут себя как антенны, которые собирают электромагнитное излучение из окружающей среды.

После впайки катушек можно установить конденсаторы C1 и C2. Их емкость составляет 2,2 мкФ и определяет нижнюю частоту среза звуков, которые будут услышаны в наушниках. Чем выше значение ёмкости, тем ниже звуки воспроизводящиеся в системе. Большая часть мощного электромагнитного шума лежит на частоте 50 Гц, так что есть смысл его отфильтровать.

Далее припаиваем резисторы по 1 кОм — R1 и R2. Резисторы эти, вместе с R3 и R4 (390 кОм) определяют усиление операционного усилителя в схеме. Инвертирование напряжения не имеет в нашей системе особого значения.

Виртуальная масса — резисторы R5 и R5 с сопротивлением 100 кОм. Они являются простым делителем напряжения, который в данном случае будет делить напряжение 9 V на половину, так что с точки зрения схемы питается м/с напряжением -4,5 V и +4,5 V по отношению к виртуальной массе.

Можно поставить в панельку операционный усилитель любой со стандартными выводами, например OPA2134, NE5532, TL072 и другие.

Подключаем аккумулятор и наушники — теперь мы можем использовать этот акустический монитор для прослушки электромагнитных полей. Батарею можно приклеить к плате скотчем.

Фирменные изделия

Мультиметр может иметь щуп из различных материалов. Качественные и надежные контакты можно отличить по следующим признакам:

На видео пример таких изделий:

Нередко вводы держателей изготавливаются из пластика, но в этом случае на них должны быть специальные выемки, иначе элемент не будет иметь нужной гибкости. Практически на всех фирменных моделях штекеры и электроды снабжены колпачками, которые защищают элементы от загрязнений и сводят к минимуму возможность получения колотых травм.

Эти изделия разработаны с учетом опыта использования более ранних моделей, поэтому отличаются продуманностью и удобством в работе. Провод таких контактов обладает достаточно высокой прочностью и гибкостью, устойчив к случайным рывкам и не трескается при сгибании.

Принципиальная схема

Принципиальная схема индикатора показана на рис. 1. При работе на первом диапазоне к конденсатору С1 подключена катушка L1. Переход на два других диапазона производится переключателем П1, при помощи которого к контуру подключаются катушки L2 и L3.

Детектор Д типа ДГ-Ц подключен к средней точке катушки L1. Сопротивление R1 служит нагрузкой детектора. На нем при работе передатчика происходит падение напряжения, которое подается на микроамперметр цА (до 100 мка), когда переключатель П2 ставится в положение I.

Чем больше показание прибора, тем выше напряженность поля, создаваемого передатчиком в данном месте.

Рис. 1. Принципиальная схема индикатора напряженности поля.

При переводе переключателя П2 в положение II прибором можно измерять глубину модуляции. Если прибор будет находиться в поле передатчика, колебания которого модулированы по амплитуде, то на сопротивлении R1 появится составляющая напряжения звуковой частоты.

Это напряжение через конденсатор С4 подается на выпрямительный мостик ВМ, в диагональ которого включается измерительный прибор. При этом микроамперметр покажет величину низкочастотной составляющей напряжения на сопротивление R1.

Дроссель Др препятствует проникновению высокочастотной составляющей в мостик ВМ.

Виды по назначению

Важной частью щупа для мультиметра является наконечник, который, в основном, и определяет назначение изделия. По назначению щупы можно разделить на следующие самые распространенные виды:

По назначению щупы можно разделить на следующие самые распространенные виды:

Щупы для SMD-монтажа

Работа с SMD-элементами требует частого проведения измерений мультиметром. Справиться с этим могут только специальные для этого приспособления, которые отличаются очень тонким наконечником-иглой из стали или латуни, что могут в течение длительного временного периода выдерживать электронапряжение даже в 500-600В. Ими можно пронзать изоляцию кабельной продукции, соскребать паяльную маску на электросхеме для дальнейших измерительных мероприятий.

Проверить тестером или мультиметром нужные параметры мелких SMD-элементов на плате или микросхеме, выполняя ремонт техники, можно специальными щипцами, которые похожи на пинцет. Использование таких пинцетов гарантирует качество контакта, так как при измерении они плотно зажимают компонент.

Отличительной особенностью этих изделий является довольно короткий кабель, но для этих целей другой и не нужен.

Зажимы-крокодильчики

Весьма распространённым вариантом наконечников этого изделия являются крокодилы в виде зажимного механизма. Такие крокодильчики могут иметь различные габаритные параметры, но во всех случаях они отличаются надежной оболочкой с диэлектрическими свойствами.

Такие наконечники могут выступать в качестве вспомогательного элемента к универсальным приспособлениям, какие при надобности просто пристегиваются к нему. Крокодилами очень удобно удерживать тонкие и неудобные контакты мелких элементов, которые из-за своей формы надежно их фиксируют.

Рекомендуется для профессиональной деятельности приобретать универсальные проводки с набором разнообразных наконечников, который в значительной степени упростит процесс измерений и предупредит их частый ремонт. В таком случае наконечники являются насадками, которые просто ввинчиваются в держатель.

Двухполярный детектор напряженности электрического поля

Здравствуйте, уважаемые читатели и самоделкины! В данной статье, автор YouTube канала «Thomas Kim» расскажет Вам о простом детекторе напряженности электрического поля. При помощи этого устройства можно даже обнаруживать грозовые разряды, не говоря уже об обычном статическом электричестве.

Устройство изготовлено из минимума деталей, которые найти не составит труда. Материалы. — Небольшая пластиковая бутылка

— Держатель батареек — Две 1,5 В батарейки ААА — Красный и синий светодиоды — Две тактовые кнопки — Транзисторная сборка FDS8958A

— Два резистора 100 Ом — Пластиковая и стеклянная трубки

— Провода.

Инструменты, использованные автором. — Клеевой пистолет — Паяльник — Шуруповерт — Кусачки — Генератор Ван де Граафа.

Процесс изготовления. Итак, для начала мастер подготавливает корпус для устройства. Высверливает в центре крышки отверстие, и вставляет в него пластиковую трубочку.

Обрезав ее до нужной длины, фиксирует ее термоклеем с обратной стороны крышки.

Затем обрезает трубку немного короче, чем стеклянная.

Надев стеклянную трубку на пластиковую, фиксирует клеем у основания и на конце. Должно быть максимально герметично.

С нижней стороны крышки делает из обрезков трубки раму для электроники.

Разогнув ножки кнопкам, приклеивает их к раме. Они нужны только для припаивания микросборки. Никакой другой функции они не выполняют. Их можно заменить обрезками ножек от резисторов.

Затем автор делает отверстие в центральной трубке.

Укорачивает две ближние ножки кнопок, а дальние подгибает так, чтобы было удобно припаять четыре ножки транзисторной сборки.

Теперь залуживает контакты, и припаивает транзисторную сборку. А именно выводы 1-4.

К контактам 5-6 припаивает плюс синего, а к контактам 7-8 минус красного светодиодов.

Затем к оставшимся выводам светодиодов припаивает резисторы номиналом 100 Ом.

Резистор от красного светодиода припаивается к контакту кнопки, соответствующая 3-му контакту чипа.

Заизолировав вывод резистора от синего светодиода, припаивает к 1-му контакту.

Итак, основная часть устройства собрана.

Из двух проводков делает две антенны в виде петель, и припаивает на оставшиеся контакты кнопок. Или 2, 4 контакты чипа.

Остается заправить антенны в трубочку.

Батарейный отсек остается закрепить на раме термоклеем, и закрыть крышку.

Включив генератор Ван де Граафа, автор проверяет работу устройства. Если держаться за корпус — видно, что вокруг положительный заряд. Для проверки работы обратного ключа — достаточно взяться за антенну.

Теперь проверка двумя разными генераторами, один дает положительный разряд, а второй — отрицательный.

Устройство еще долго помнит накопленный заряд, достаточно прикоснуться к антенне для его сброса.

Спасибо автору за простое, но полезное устройство!

Всем хорошего настроения, удачи, и интересных идей!

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Измеритель проходящей мощности и КСВ

Рейтинг: 5 / 5

Подробности: Категория: Для настройки антенн; Опубликовано: 17.03.2017 11:04; Просмотров: 8943

Измеритель проходящей мощности и КСВ Известно, что успешная работа в эфире во многом зависит от эффективности антенны любительской радиостанции. Существует большое разнообразие коротковолновых антенн. Начинающие радиолюбители обычно используют наиболее простые, не требующие больших затрат. Более опытные устанавливают на высоких мачтах многоэлементные направленные антенны с дистанционным управлением положением главного лепестка диаграммы направленности. Но любая антенна будет давать хорошие результаты, лишь когда правильно настроена. Существенную помощь радиолюбителю в настройке антенны окажет предлагаемый прибор.

Типы индикаторов

Детекторы делятся на несколько разных типов. Их классифицируют по принципу действия, механизму, применяемому для оповещения пользователя при обнаружении проводов, и так далее. У каждого приспособления есть свои преимущества и недостатки.

Рассмотрим их ниже:

Электростатический индикатор скрытой проводки используется для поиска электрического поля, формируемого напряжением на проводах. Из достоинств выделим простоту схемы и возможность обнаружения тока на больших расстояниях. Минусы — возможность работы только в сухой среде, а также наличие напряжения в сети, чтобы зарегистрировать проводку.
Электромагнитный прибор фиксирует электромагнитное поле, создаваемое током, движущимся по проводам. Схема детектора максимально проста, позволяет добиться высокой точности. Недостаток аналогичен электростатическому аналогу: проводка должна быть под напряжением, при этом подключенная нагрузка — не ниже 1 кВт.
Индуктивный индикатор — по сути, обычный металлоискатель. Такое устройство самостоятельно создает электромагнитное поле, а затем фиксирует его изменения. Главное преимущество — нет необходимости в напряжении. Из недостатков — сложная схема и возможность ложных срабатываний, поскольку детектор будет фиксировать любые металлические изделия.
Комбинированный индикатор — заводские модели, в которых заложены разные принципы работы. На фоне высокой точности, чувствительности и эффективности единственным недостатком является большая стоимость.

Электростатические приборы

Искатели данного типа регистрируют наличие электромагнитного поля, исходящего от проводов, к которым подключено напряжение. Это довольно простой прибор, который несложно собрать своими руками (схема устройства будет приведена в заключительном разделе). Заметим, что практически все недорогие детекторы работают по этому принципу.

Детектор Е121

Особенности детекторов электростатического типа:

учитывая, что прибор реагирует на электромагнитное излучение, для обнаружения проводки требуется, чтобы она не была обесточена;
при работе с детектором необходимо подобрать оптимальный уровень чувствительности. Если он низкий, могут возникнуть сложности с обнаружением глубоко расположенной проводки, при максимальном уровне велика вероятность ложного срабатывания;
сырые стены или наличие в них металлических конструкций делают поиск проводки практически невозможным.

Учитывая невысокую цену, простоту и эффективность (за исключением небольших ограничений), приборы с электростатическим принципом действия пользуются популярностью даже у профессиональных электриков.

Электромагнитные искатели

Этот тип сигнализаторов позволяет обнаружить исходящее от проводов электромагнитное возбуждение, если к ним подключена нагрузка. Точность и эффективность электромагнитных искателей проводки значительно выше, чем электростатических.

Электромагнитный сигнализатор

У этих приборов имеется характерная особенность, заключающаяся в том, что для гарантированного определения трассы проводки к ней необходимо подключить нагрузку, мощность которой не менее одного киловатта, что в большинстве случаев не вызывает сложности. Например, сделать это можно, подключив к соответствующей линии электросети электрический чайник (не забыв наполнить его водой).

Детекторы металла

В тех случаях, когда подключить напряжение к проводке или нагрузку к ней не представляется возможным, используют металлодетекторы. Принцип действия этих устройств построен на том, что металл, попадая в электромагнитное поле, вызывает в нем возмущения, которые фиксируются прибором.

Модель PMD 7 производства компании Bosch

К особенностям этого класса приборов следует отнести то, что они реагируют на любой металл, находящийся в стенах. То есть помимо проводки, детекторы будут срабатывать при обнаружении арматуры, шурупов, гвоздей и т.д.

Пассивные детекторы (приемники излучения)

Такие детекторы проводки реагируют на электрическое или магнитное поле провода. Они нечувствительны к обесточенной проводке. Также бесполезно искать с их помощью проводку с постоянным током.

Комбинированные искатели

Приборы данного вида представляют собой многофункциональные устройства – мультидетекторы. Они могут комбинировать несколько принципов поиска срытой в стене проводки, что существенно расширяет сферу применения и повышает эффективность.

В качестве примера можно привести модель TS-75, показанную на фотографии ниже. Это устройство соединяет в себе функции металлодетектора и электростатического искателя.

Фото: TS-75 – надежный и недорогой мультидетектор проводки

Индикатор напряженности поля диапазона 0,95… 1,7 ГГц

В последнее время в составе радиозакладок все чаще используются передающие устройства сверхвысокочастотного (СВЧ) диапазона. Это обусловлено тем, что волны этого диапазона хорошо проходят через кирпичные и бетонные стены, а антенна передающего устройства имеет малые габариты при большой эффективности ее использования. Для обнаружения СВЧ излучения радиопе-редающего устройства, установленного в вашей квартире, можно использовать прибор, схема которого приведена на рис. 5.21.

Основные характеристики индикатора:

Диапазон рабочих частот, ГГц…………………………………………… 0,95 —1,7

Уровень входного сигнала, мВ …………………………………………… 0,1 —0,5

Коэффициент усиления СВЧ сигнала, дБ………………………………. 30 — 36

Входное сопротивление, Ом………………………………………………………. 75

Потребляемый ток не более, мА …………………………………………………. 50

Напряжение питания, В …………………………………………………..+9—20 В

Выходной СВЧ сигнал с антенны поступает на входной разъем XW1 детектора и усиливается СВЧ усилителем па транзисторах VT1—VT4 до уровня 3…7 мВ. Усилитель состоит из четырех одинаковых каскадов, выполненных на транзисторах, включенных по схеме с общим эмиттером, с резонансными связями. Линии L1—L4 служат коллекторными нагрузками транзисторов и имеют индуктивное сопротивление 75 Ом на частоте 1,25 ГГц. Разделительные конденсаторы СЗ, С7, С 11 имеют емкостное сопротивление 75 Ом на частоте 1,25 ГГц. Такое построение усилителя позволяет добиться максимального усиления каскадов, однако неравномерность коэффициента усиления в рабочей полосе частот достигает 12 дБ. К коллектору транзистора VT4 подключен амплитудный детектор на диоде VD5 с фильтром R18C17. Продетектированный сигнал усиливается усилителем постоянного тока на ОУ DA1. Его коэффициент усиления по напряжению равен 100. К выходу ОУ подключен стрелочный индикатор, показывающий уровень выходного сигнала. Подстроечным резистором R26 балансируют ОУ так, чтобы компенсировать начальное напряжение смещения самого ОУ и собственные шумы СВЧ усилителя.

Индикатор поля для настройки антенн
